单片机原理及应用第6章80C51单片机的串行口80C51单片机是一种基于哈佛架构的8位单片机，具有强大的串行口功能。
串行口是一种通信接口，可以通过单根线传输数据。
本章将介绍80C51单片机的串行口原理及其应用。
一、80C51单片机的串行口原理80C51单片机的串行口包含两个寄存器，分别是SBUF（串行缓冲器）和SCON（串行控制寄存器）。
SBUF寄存器用来存储待发送或接收到的数据，SCON寄存器用来配置和控制串行口的工作模式。
80C51单片机的串行口有两种工作模式：串行异步通信模式和串行同步通信模式。
1.串行异步通信模式串行异步通信是指通信双方的时钟频率不同步，通信的数据按照字符为单位进行传输，字符之间有起始位、数据位、校验位和停止位组成。
80C51单片机的串行口支持标准的RS-232通信协议和非标准通信协议。
在串行异步通信模式下，SCON寄存器需要配置为相应的工作模式。
首先，需要选择串行口的工作模式。
80C51单片机支持第9位，即扩展模式，可以用来检测通信错误。
其次，需要设置波特率。
波特率是指数据每秒传输的位数，用波特率发生器（Baud Rate Generator，BRGR）来控制。
然后，需要设置起始位、数据位和停止位的配置，包括数据长度（5位、6位、7位或8位）、停止位的个数（1位或2位）。
在发送数据时，将待发送的数据通过MOV指令传送到SBUF寄存器，单片机会自动将数据发送出去。
在接收数据时，需要检测RI（接收中断）标志位，如果RI为1，表示接收到数据，可以通过MOV指令将接收到的数据读取到用户定义的变量中。
2.串行同步通信模式串行同步通信是指通信双方的时钟频率同步，在数据传输时需要时钟信号同步。
80C51单片机的串行同步通信支持SPI（串行外设接口）和I2C（串行总线接口）两种协议。
在串行同步通信模式下，SCON寄存器需要配置为相应的工作模式。
首先，需要选择串行口的工作模式。
80C51单片机支持主从模式，可以作为主设备发送数据，也可以作为从设备接收数据。

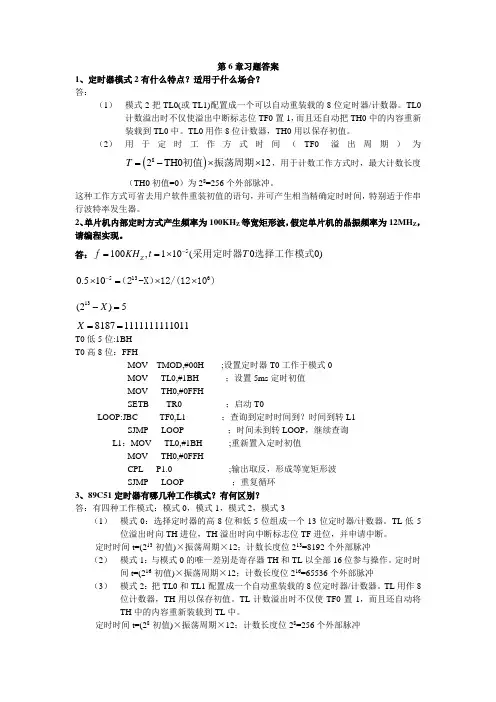

第6章习题答案1、定时器模式2有什么特点？适用于什么场合？答：（1） 模式2把TL0(或TL1)配置成一个可以自动重装载的8位定时器/计数器。
TL0计数溢出时不仅使溢出中断标志位TF0置1，而且还自动把TH0中的内容重新装载到TL0中。
TL0用作8位计数器，TH0用以保存初值。
（2） 用于定时工作方式时间（TF0溢出周期）为()82T H 012T =-⨯⨯初值振荡周期，用于计数工作方式时，最大计数长度（TH0初值=0）为28=256个外部脉冲。
这种工作方式可省去用户软件重装初值的语句，并可产生相当精确定时时间，特别适于作串行波特率发生器。
2、单片机内部定时方式产生频率为100KH Z 等宽矩形波，假定单片机的晶振频率为12MH Z ，请编程实现。
答：5100,110(00)Z f KH t T -==⨯采用定时器选择工作模式50.510-⨯=⨯⨯136（2-X ）12/(1210)13(2)5X -=81871111111111011X ==T0低5位:1BHT0高8位：FFHMOV TMOD,#00H ;设置定时器T0工作于模式0MOV TL0,#1BH ；设置5ms 定时初值MOV TH0,#0FFHSETB TR0 ；启动T0LOOP:JBC TF0,L1 ；查询到定时时间到？时间到转L1SJMP LOOP ；时间未到转LOOP ，继续查询L1：MOV TL0,#1BH ;重新置入定时初值MOV TH0,#0FFHCPL P1.0 ;输出取反，形成等宽矩形波SJMP LOOP ；重复循环3、89C51定时器有哪几种工作模式？有何区别？答：有四种工作模式：模式0，模式1，模式2，模式3（1） 模式0：选择定时器的高8位和低5位组成一个13位定时器/计数器。
TL 低5位溢出时向TH 进位，TH 溢出时向中断标志位TF 进位，并申请中断。
定时时间t=(213-初值)×振荡周期×12；计数长度位213=8192个外部脉冲（2） 模式1：与模式0的唯一差别是寄存器TH 和TL 以全部16位参与操作。
