第六章 单片机原理与应用第二版习题答案

第六章 单片机原理与应用第二版习题答案

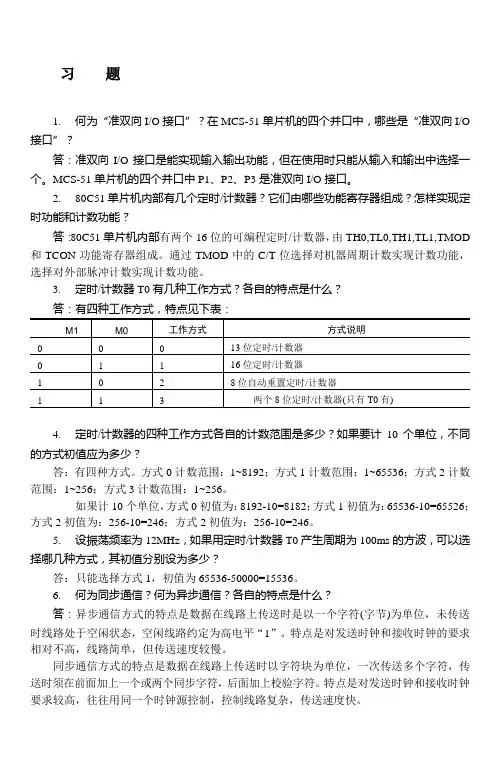

习题1. 何为“准双向I/O接口”？在MCS-51单片机的四个并口中，哪些是“准双向I/O 接口”？答：准双向I/O接口是能实现输入输出功能，但在使用时只能从输入和输出中选择一个。

MCS-51单片机的四个并口中P1、P2、P3是准双向I/O接口。

2. 80C51单片机内部有几个定时/计数器？它们由哪些功能寄存器组成？怎样实现定时功能和计数功能？答：80C51单片机内部有两个16位的可编程定时/计数器，由TH0,TL0,TH1,TL1,TMOD 和TCON功能寄存器组成。

通过TMOD中的C/T位选择对机器周期计数实现计数功能，选择对外部脉冲计数实现计数功能。

3. 定时/计数器T0有几种工作方式？各自的特点是什么？4. 定时/计数器的四种工作方式各自的计数范围是多少？如果要计10个单位，不同的方式初值应为多少？答：有四种方式。

方式0计数范围：1~8192；方式1计数范围：1~65536；方式2计数范围：1~256；方式3计数范围：1~256。

如果计10个单位，方式0初值为：8192-10=8182；方式1初值为：65536-10=65526；方式2初值为：256-10=246；方式2初值为：256-10=246。

5. 设振荡频率为12MHz，如果用定时/计数器T0产生周期为100ms的方波，可以选择哪几种方式，其初值分别设为多少？答：只能选择方式1，初值为65536-50000=15536。

6. 何为同步通信？何为异步通信？各自的特点是什么？答：异步通信方式的特点是数据在线路上传送时是以一个字符(字节)为单位，未传送时线路处于空闲状态，空闲线路约定为高电平“1”。

特点是对发送时钟和接收时钟的要求相对不高，线路简单，但传送速度较慢。

同步通信方式的特点是数据在线路上传送时以字符块为单位，一次传送多个字符，传送时须在前面加上一个或两个同步字符，后面加上校验字符。

特点是对发送时钟和接收时钟要求较高，往往用同一个时钟源控制，控制线路复杂，传送速度快。
