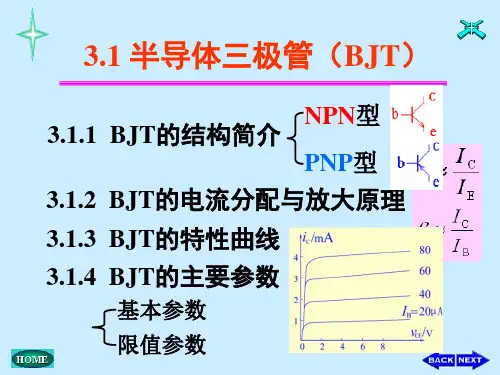

第3章习题答案3.2.1 选择题1．晶体管能够放大的外部条件是___C______。
(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏2．当晶体管工作于饱和状态时，其__A_______。
(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏3. 测得晶体管三个电极的静态电流分别为0.06mA，3.66mA和3.6mA。
则该管的为___C______。
(a) 40 (b) 50 (c) 604．反向饱和电流越小，晶体管的稳定性能___A______。
(a) 越好 (b) 越差 (c) 无变化5．温度升高，晶体管的电流放大系数b___A______。
(a) 增大 (b) 减小 (c) 不变6．温度升高，晶体管的管压降|UBE|__B_______。
(a) 升高 (b) 降低 (c) 不变7．对PNP型晶体管来说，当其工作于放大状态时，__C______极的电位最低。
(a) 发射极 (b) 基极 (c) 集电极8．温度升高，晶体管输入特性曲线____B____。
(a) 右移 (b) 左移 (c) 不变9．温度升高，晶体管输出特性曲线___A_____。
(a) 上移 (b) 下移 (c) 不变10．温度升高，晶体管输出特性曲线间隔___C_____。
(a) 不变 (b) 减小 (c) 增大11．晶体管共射极电流放大系数b随集电极电流iC___B_____。
(a) 不变化 (b) 有一定变化 (c) 无法判断12.当晶体管的集电极电流时，下列说法正确的是__C_____。
(a) 晶体管一定被烧毁 (b) 晶体管的 (c) 晶体管的一定减小13．对于电压放大器来说，___B____越小，电路的带负载能力越强。
(a) 输入电阻 (b) 输出电阻 (c) 电压放大倍数14．在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位___B____。

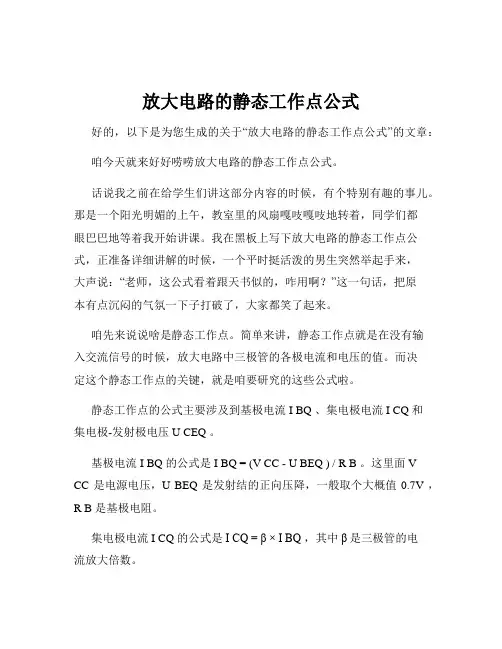

放大电路的静态工作点公式好的，以下是为您生成的关于“放大电路的静态工作点公式”的文章：咱今天就来好好唠唠放大电路的静态工作点公式。
话说我之前在给学生们讲这部分内容的时候，有个特别有趣的事儿。
那是一个阳光明媚的上午，教室里的风扇嘎吱嘎吱地转着，同学们都眼巴巴地等着我开始讲课。
我在黑板上写下放大电路的静态工作点公式，正准备详细讲解的时候，一个平时挺活泼的男生突然举起手来，大声说：“老师，这公式看着跟天书似的，咋用啊？”这一句话，把原本有点沉闷的气氛一下子打破了，大家都笑了起来。
咱先来说说啥是静态工作点。
简单来讲，静态工作点就是在没有输入交流信号的时候，放大电路中三极管的各极电流和电压的值。
而决定这个静态工作点的关键，就是咱要研究的这些公式啦。
静态工作点的公式主要涉及到基极电流 I BQ 、集电极电流 I CQ 和集电极-发射极电压 U CEQ 。
基极电流 I BQ 的公式是 I BQ = (V CC - U BEQ ) / R B 。
这里面 V CC 是电源电压，U BEQ 是发射结的正向压降，一般取个大概值 0.7V ，R B 是基极电阻。
集电极电流 I CQ 的公式是I CQ = β × I BQ ，其中β是三极管的电流放大倍数。
集电极-发射极电压 U CEQ 的公式就是 U CEQ = V CC - I CQ × R C ，R C 是集电极电阻。
就拿一个简单的共射极放大电路来说吧。
假设电源电压 V CC 是12V ，基极电阻 R B 是200kΩ ，发射结正向压降 U BEQ 取 0.7V ，三极管的电流放大倍数β是 100 ，集电极电阻 R C 是3kΩ 。
那咱先算基极电流 I BQ ，也就是 I BQ = （12 - 0.7）÷ 200000 ≈0.0000565A = 56.5μA 。
然后算集电极电流 I CQ ，I CQ = 100 × 0.0000565 = 0.00565A =5.65mA 。
实验3.2 共射极单管放大器一、实验目的（1）掌握放大器静态工作点的调试方法，熟悉静态工作点对放大器性能的影响。
（2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
（3）熟悉低频电子线路实验设备，进一步掌握常用电子仪器的使用方法。
二、实验设备及材料函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。
三、实验原理电阻分压式共射极单管放大器电路如图3.2.1所示。
它的偏置电路采用（R W +R 1）和R 2组成的分压电路，发射极接有电阻R 4（R E ），稳定放大器的静态工作点。
在放大器的输入端加入输入微小的正弦信号U i ，经过放大在输出端即有与U i 相位相反，幅值被放大了的输出信号U o ，从而实现了电压放大。
在图3.2.1电路中，当流过偏置电阻R 1和R 2的电流远大于晶体管T 的基极电流I B时（一般5~10倍），则它的静态工作点可用下式进行估算（其中U CC 为电源电压）：CC 21W 2BQ ≈U R R R R U ++ （3-2-1）C 4BEB EQ ≈I R U U I -=（3-2-2） )(43C CC CEQ R R I U U +=- （3-2-3）电压放大倍数 beL3u ||=r R R βA - （3-2-4） 输入电阻 be 21W i ||||)(r R R R R += （3-2-5）图3.2.1 共射极单管放大器89 / 8输出电阻 3o ≈R R （3-2-6） 1、放大器静态工作点的测量与调试 （1）静态工作点的测量测量放大器的静态工作点，应在输入信号U i = 0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的万用表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
一般实验中，为了避免测量集电极电流时断开集电极，所以采用测量电压，然后计算出I C 的方法。
淮海技师学院教案
编号：SHJD —508—14 版本号：A/0 流水号：
课题： § 3.2.1-3.2.2 共射放大电路及静态工作点 教学目的、要求： 1、了解单级低频小信号放大器
2、明确电路中电压和电流符号法则等
3、理解静态工作点设置的作用
教学重点：
静态工作点的作用 教学难点： 静态工作点
授课方法： 讲授法 练习法 教学参考及教具（含电教设备）： 多媒体 黑板 板书设计：
电路中元件的作用
G Ｃ是集电极电源，通过集电极电阻供给集电结的反向偏压。
G B －基极电源，通过R b 供给发射结的正向偏压。
b
BEQ
G R V V - I V G - I CQ R C
教 案 纸
教学过程
学生活动
学时分配
复习导入：
1、 放大器的概念？
2、 放大倍数的概念？
3.2 单级低频小信号放大器
低频信号：20 Hz ～ 20 kHz 3.2.1 电路的说明
一、电路的组成和电路图画法
1．电路中各元件名称
G Ｃ是集电极电源，通过集电极电阻供给集电结的反向偏压。
G B －基极电源，通过R b 供给发射结的正向偏压。
2．单电源供电电路中，G C 通过R b 供给晶体管发射结所需的正向偏置电压。
3．以电位表示电源的放大器画法。
C 1、C 2是耦合电容，隔直通交。
二、电路中电压和电流符号写法的规定 1．直流分量
物理量和下标均大写。
如：B I 表示基极直流电流 2．交流分量 师生问好
什么叫低频信号？
学生学会绘制电路图
强调每个元件的作用
重点掌握以电位表示电源的画法
2
教 案 纸
时，在其正半周，发射结导通，负半周，发射结截止，即负半周信号不能输入三极管，无信号输出。
）合适的静态工作点可避免信号的负半周出现截止失真。
地回路的电流，称为偏置电流。
提供偏置。
