二氧化氯发生器选型参考标准

一．二氧化氯发生器型号及技术参数二．故障原因及排除计量泵的使用与维护：故障原因故障的排除不能吸液吸入管中有空气吸入正确配管没安装阀垫片安装阀垫片阀的安装方向错误从新安装阀泵发生了气锁进行排气操作泵的冲程距离太短使泵在冲程距离为100%下运行，重新设置冲程距离进出单向阀异物堵塞拆开、检查和清洁阀球卡在阀座上拆开、检查和清洁二氧化氯系统的维护与保养：根据生产实际情况（原料质量、温度等）定期进行清洗。

（一）、清洗发生器：发生器的清洗将进气口阀门关闭，将发生器注满水，浸泡二十分钟，在排污阀将水排净。

如果原料杂质较多，可用氢氧化钠5%溶液浸泡，确保发器内部清洗干净管路畅通无阻。

（二）、计量泵的维护：将进出口的单向阀拆下，清洗干净如小球损坏或底座破损（用放大镜观察），以免因单向阀不严造成的计量不准。

膜片每8000小时更换一次。

（三）、清洗原料过滤器滤网及管线。

（四）、清洗原料罐可每一年进行一次。

一辈子活得就是这一颗人心！但是善良，要有个度，因为总有人利用你的善良伤害你。

人善，人欺，天不欺；人好，心好，有好报为人行善，你把善良给对了人，别人就会对你感恩；04050607 0809 10 11 1213 14 15当微信存储空间不足的时候，我第一个想要清除的，就是这个我几个月未曾打开过的留言箱。

如果不是因为手机没电关机，我可能永远都看不到这些内容。

翻完这半年的聊天记录后，我已经泪流满面。

我曾经在网上看过一个地震幸存者写的一段话：我人生的第一个手机还在，诺基亚1208,里面的倒数第二条是她发给我的。

接收时间是2008年5月12日12点46分22秒：真希望快点考完，累死了。

我回的，“我也是。

这边比北川还要累。

”最后一条是妈妈发给我的。

接收时间2008年5月12日18点52分07秒：强娃子，你要听话哈，妈挺不住了。

这两个我生命中最重要的女人，从此再也没见到过。

我已经买了20个全新的诺基亚1208,作为我第一个手机配件的供应。

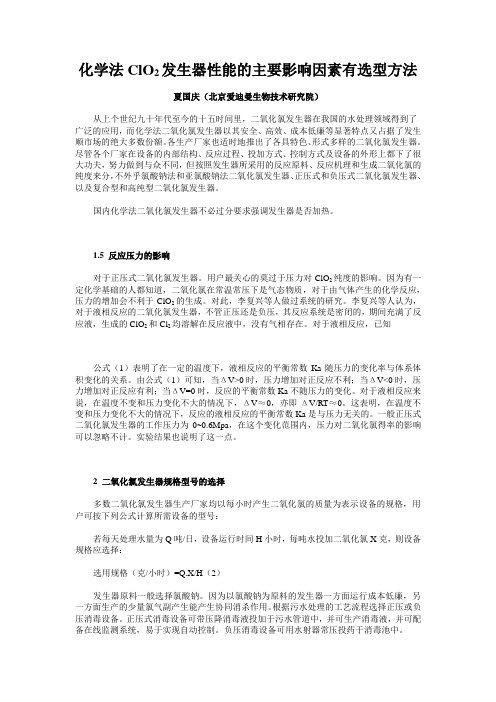

化学法ClO2发生器性能的主要影响因素有选型方法夏国庆（北京爱迪曼生物技术研究院）从上个世纪九十年代至今的十五时间里，二氧化氯发生器在我国的水处理领域得到了广泛的应用，而化学法二氧化氯发生器以其安全、高效、成本低廉等显著特点又占据了发生顺市场的绝大多数份额。

各生产厂家也适时地推出了各具特色、形式多样的二氧化氯发生器。

尽管各个厂家在设备的内部结构、反应过程、投加方式、控制方式及设备的外形上都下了很大功夫，努力做到与众不同，但按照发生器所采用的反应原料、反应机理和生成二氧化氯的纯度来分，不外乎氯酸钠法和亚氯酸钠法二氧化氯发生器、正压式和负压式二氧化氯发生器、以及复合型和高纯型二氧化氯发生器。

国内化学法二氧化氯发生器不必过分要求强调发生器是否加热。

1.5 反应压力的影响对于正压式二氧化氯发生器。

用户最关心的莫过于压力对ClO2纯度的影响。

因为有一定化学基础的人都知道，二氧化氯在常温常压下是气态物质，对于由气体产生的化学反应，压力的增加会不利于ClO2的生成。

对此，李复兴等人做过系统的研究。

李复兴等人认为，对于液相反应的二氧化氯发生器，不管正压还是负压，其反应系统是密闭的，期间充满了反应液，生成的ClO2和Cl2均溶解在反应液中，没有气相存在。

对于液相反应，已知公式（1）表明了在一定的温度下，液相反应的平衡常数Ka随压力的变化率与体系体积变化的关系。

由公式（1）可知，当ΔV>0时，压力增加对正反应不利；当ΔV<0时，压力增加对正反应有利；当ΔV=0时，反应的平衡常数Ka不随压力的变化。

对于液相反应来说，在温度不变和压力变化不大的情况下，ΔV≈0，亦即-ΔV/RT≈0。

这表明，在温度不变和压力变化不大的情况下，反应的液相反应的平衡常数Ka是与压力无关的。

一般正压式二氧化氯发生器的工作压力为0~0.6Mpa，在这个变化范围内，压力对二氧化氯得率的影响可以忽略不计。

实验结果也说明了这一点。

2 二氧化氯发生器规格型号的选择多数二氧化氯发生器生产厂家均以每小时产生二氧化氯的质量为表示设备的规格，用户可按下列公式计算所需设备的型号：若每天处理水量为Q吨/日，设备运行时间H小时，每吨水投加二氧化氯X克，则设备规格应选择：选用规格（克/小时）=Q.X/H（2）发生器原料一般选择氯酸钠。

二氧化氯发生器技术参数二氧化氯发生器是一种能够将氯气和二氧化钛等原料转化为二氧化氯的设备，它在水处理、污水处理、污染治理等领域有着重要的应用。

其技术参数包括设备型号、原料消耗、产气量、工作压力、工作温度、电源参数等多个方面。

一般而言，二氧化氯发生器的技术参数应当经过严密的设计和测试，确保设备能够稳定可靠地运行，符合生产和使用的要求。

以下是对二氧化氯发生器技术参数的详细介绍。

1. 设备型号二氧化氯发生器的设备型号通常由制造商根据设备的规模和性能确定，常见的型号包括小型家用型、中型工业型、大型集中供气型等。

不同型号的设备具备不同的产气能力和适用范围，用户可以根据实际需求选择合适的型号。

2. 原料消耗二氧化氯发生器通常采用氯气和二氧化钛作为原料，经过一系列化学反应生成二氧化氯气体。

原料消耗量取决于设备型号和产气量，用户在使用时需根据实际情况合理衡量原料的使用情况，以确保生产效率和成本控制。

3. 产气量产气量是指设备在一定时间内产生的二氧化氯气体量，通常以“克/小时”或“升/小时”为单位。

不同型号的二氧化氯发生器产气量差异较大，用户在选型时需考虑产气量是否满足实际需求，避免产能过大或过小的现象。

4. 工作压力二氧化氯发生器的工作压力通常在0.2~0.5MPa范围内，不同型号的设备工作压力也会有所不同。

工作压力的设定需要考虑设备的安全性、气体输送管道的承压能力以及生产工艺的需要。

5. 工作温度二氧化氯发生器的工作温度一般在20~40℃范围内，较为适宜于化学反应的进行。

在实际操作中，需要在这个范围内合理设定工作温度，以确保反应的进行和设备的稳定运行。

6. 电源参数二氧化氯发生器通常需要电源供电，因此其电源参数包括电压、频率、功率等多个方面。

用户在安装和使用时需根据设备的电源参数要求，合理选择适配的电源设备，并确保供电稳定可靠。

二氧化氯发生器的技术参数涉及到设备的型号规格、原料消耗、产气量、工作压力、工作温度和电源参数等多个方面。

【二氧化氯发生器】二氧化氯发生器四个常见问题1.二氧化氯发生器设备的清洗维护介绍依据二氧化氯发生器的二次供水系统特点，消毒剂投加点可选择在地下蓄水池或高位水箱两种方式。

投加在地下蓄水池消毒剂与水能充分混合，同时保证高位水箱的水质；直接投加在高位水箱时投药量较少，但地下蓄水池长期不消毒也会繁殖菌类和藻类，需定期消毒清洗。

综合考虑到消毒设备在楼顶操作不便等原因，将投加点选在地下蓄水池较好。

由于二次供水系统一般无专人看管，启动关闭频繁，安全要求高，原材料消耗量少；故应选用投料精准明确的计量泵供料方式，可选用纯二氧化氯发生器系列或壁挂式二氧化氯发生器系列。

二氧化氯发生器设备清洗：设备主机备有排污口，可以进行清洗排污。

设备在拆迁或长期停用时，要进行清洗排污。

清洗时，关闭进料阀，打开水射器，从进气口抽入清水，清水将反应室内的残液排净，直到清洗干净为止。

二氧化氯发生器使用注意事项：⑴设备所使用的原材料氯酸钠和盐酸应分开单独存放保管，氯酸钠应放在干燥、通风、避光处，严禁与易燃品如木屑、硫磺、磷等物品共同存放，严禁挤压、撞击。

⑵工业盐酸应符合国家标准《GB320—93工业合成盐酸》的要求。

严禁使用废酸，尤其是内含有机物、油脂的工业废酸。

氯酸钠应符合国家标准《GB1618—1995工业用氯酸钠》的要求。

⑶冬天应注意防冻，室内实行必要的采暖措施，以免损坏设备。

设备间应干燥、避光、通风良好。

2.二氧化氯发生器的选型介绍二氧化氯发生器的选型介绍二氧化氯具有杀菌、漂白、除臭、消毒、保鲜的功能。

作用机理紧要是氧化作用,二氧化氯分子的电子结构呈不饱和状态,外层共有19个电子；具有猛烈的氧化作用力,紧要是对富有电子（或供电子）的原子基团（如含巯基的酶和硫化物，氯化物）进行攻击；强行掠夺电子,使之成为失去活性和更改性质的物质，从而达到其目的。

二氧化氯发生器选型方法（1）依据每天污水量/净水量，计算出每小时污水流量/净水流量，再乘以投加量。

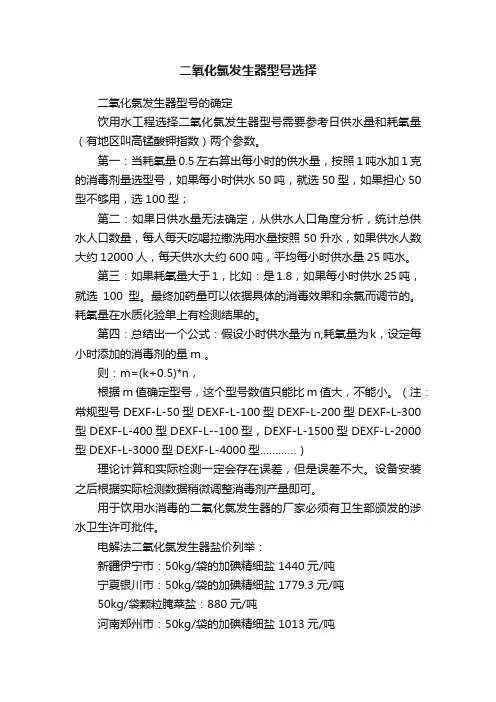

二氧化氯发生器型号选择二氧化氯发生器型号的确定饮用水工程选择二氧化氯发生器型号需要参考日供水量和耗氧量（有地区叫高锰酸钾指数）两个参数。

第一：当耗氧量0.5左右算出每小时的供水量，按照1吨水加1克的消毒剂量选型号，如果每小时供水50吨，就选50型，如果担心50型不够用，选100型；第二：如果日供水量无法确定，从供水人口角度分析，统计总供水人口数量，每人每天吃喝拉撒洗用水量按照50升水，如果供水人数大约12000人，每天供水大约600吨，平均每小时供水量25吨水。

第三：如果耗氧量大于1，比如：是1.8，如果每小时供水25吨，就选100型。

最终加药量可以依据具体的消毒效果和余氯而调节的。

耗氧量在水质化验单上有检测结果的。

第四：总结出一个公式：假设小时供水量为 n,耗氧量为k，设定每小时添加的消毒剂的量m 。

则：m=(k+0.5)*n，根据m值确定型号，这个型号数值只能比m值大，不能小。

（注：常规型号DEXF-L-50型DEXF-L-100型DEXF-L-200型DEXF-L-300型DEXF-L-400型DEXF-L--100型，DEXF-L-1500型DEXF-L-2000型DEXF-L-3000型DEXF-L-4000型…………）理论计算和实际检测一定会存在误差，但是误差不大。

设备安装之后根据实际检测数据稍微调整消毒剂产量即可。

用于饮用水消毒的二氧化氯发生器的厂家必须有卫生部颁发的涉水卫生许可批件。

电解法二氧化氯发生器盐价列举：新疆伊宁市：50kg/袋的加碘精细盐 1440元/吨宁夏银川市：50kg/袋的加碘精细盐 1779.3元/吨50kg/袋颗粒腌菜盐：880元/吨河南郑州市：50kg/袋的加碘精细盐 1013元/吨四川宜宾县：50kg/袋的加碘精细盐 825元/吨北京朝阳：50kg/袋的加碘精细盐 830元/吨耗盐量：理论上1kg消毒剂大约需要1.6kg食盐，实际用盐达到1.8kg左右化学法：卫生部颁发的批件的厂家相对多一些，但是原料盐酸或者硫酸和氯酸钠或者亚氯酸钠等的采购很不方便，尤其是酸类的采购必须先去公安局备案。

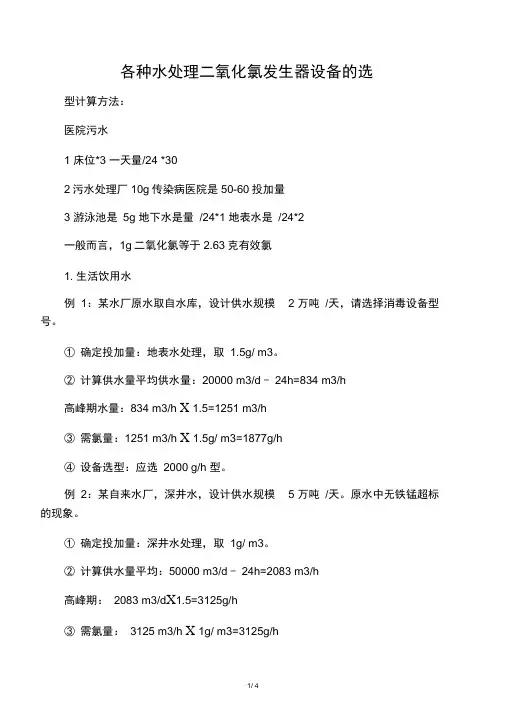

各种水处理二氧化氯发生器设备的选型计算方法：医院污水1 床位*3 一天量/24 *302污水处理厂10g传染病医院是50-60投加量3 游泳池是5g 地下水是量/24*1 地表水是/24*2一般而言，1g二氧化氯等于2.63克有效氯1. 生活饮用水例1：某水厂原水取自水库，设计供水规模 2 万吨/天，请选择消毒设备型号。

①确定投加量：地表水处理，取 1.5g/ m3。

②计算供水量平均供水量：20000 m3/d - 24h=834 m3/h高峰期水量：834 m3/h X 1.5=1251 m3/h③需氯量：1251 m3/h X 1.5g/ m3=1877g/h④设备选型：应选2000 g/h 型。

例2：某自来水厂，深井水，设计供水规模 5 万吨/天。

原水中无铁锰超标的现象。

①确定投加量：深井水处理，取1g/ m3。

②计算供水量平均：50000 m3/d - 24h=2083 m3/h高峰期：2083 m3/d X1.5=3125g/h③需氯量：3125 m3/h X 1g/ m3=3125g/h④设备选型：应选3000-4000 g/h 型。

2. 医院污水选型要点：⑴若为重力式一级流程：考虑小时最大污水量。

⑵ 若为泵提升的工艺：按污水泵的流量来计算。

⑶ 若为二级处理工艺：无小时最大污水量数据时，可按平均流量计算。

⑷ 传染病院、结核病院：适当增加加氯量。

例1：某综合性医院，设计床位300 张，采用重力式一级处理工艺。

①确定投加量：一级处理，取40g/m3 。

②计算污水量污水量：300床X 1 m3/c床=300 m3/d平均流量：300 m3/d - 24h=12.5 m3/h最大流量：300 m3/d - 10h=30 m3/h③需氯量：30 m3/h X 40g/ m3=1200g/h④设备选型：应选2000 g/h 型。

例2：某结核病医院，设计床位800 张，污水24h 排放，采用二级生化处理工艺。

二氧化氯发生器标准二氧化氯发生器是一种用于生产二氧化氯气体的设备，通常用于水处理、污水处理、食品加工、医疗卫生等领域。

在使用二氧化氯发生器时，必须严格按照相关标准进行操作，以确保设备的安全性和生产效率。

本文将介绍二氧化氯发生器的相关标准，以便用户正确操作和维护设备。

一、设备选型标准。

1. 设备规格，二氧化氯发生器的规格应符合国家标准，且能够满足生产工艺的要求。

在选型时，需考虑生产规模、生产工艺、设备的稳定性和可靠性等因素。

2. 设备材质，二氧化氯发生器的主要构件应采用耐腐蚀材料，如不锈钢、聚四氟乙烯等，以确保设备在生产过程中不受腐蚀。

3. 设备性能，二氧化氯发生器应具有稳定的产气量、高效的电解效率、低能耗、易操作等特点。

二、设备安装标准。

1. 设备安装位置，二氧化氯发生器应安装在通风良好、无腐蚀性气体和灰尘的场所，远离火源和热源。

2. 设备连接，设备的电气接线和管道连接应符合相关安全标准，确保设备运行安全可靠。

3. 设备检查，安装完成后，需对设备进行全面检查，确保设备无漏电、漏气等安全隐患。

三、设备操作标准。

1. 设备启动，在启动二氧化氯发生器前，需检查电解槽、电解液、电解板等部件是否完好，确保设备正常运行。

2. 设备停机，停机前需将电解槽内的电解液排空，清洗设备内部，并关闭电源和气源。

3. 设备维护，定期对设备进行维护保养，清洗电解槽、更换电解板、检查电解液浓度等，确保设备的长期稳定运行。

四、设备安全标准。

1. 设备运行安全，在设备运行过程中，需定期检查设备的电气和气体连接是否松动，确保设备运行安全可靠。

2. 设备应急处理，设备发生故障或意外时，需立即停机，并采取相应的应急处理措施，确保人员和设备的安全。

3. 设备保护措施，设备应配备相应的安全保护装置，如过压保护、漏电保护等，以确保设备运行安全。

以上就是关于二氧化氯发生器的相关标准的介绍，希望用户在使用设备时能够严格按照标准操作，确保设备的安全运行和生产效率。

二氧化氯发生器技术要求1）、产品执行标准：设备的制造工艺和材料应符合以下标准（但不局限于以下标准）(1) JB293286《水处理设备制造技术条件*(2) GB/T20621-2006化学法复合二氧化氯发生嚣(3) ZBJ9800387《水处理设备油漆包装技术条件》(4) HJ/T272-2006中华人民共和国环境保护行业标准“环境保护产品技术要求化学法二氧化氯消毒剂发生器》(5) L5462001水处理设备质量验收规范(6)对国家有关安全、环保等强制性标准，必须满足其要求。

2）、产品要求：(l)供货商提供的必须是成套产品，各种设备、元器件、反应器等应具有良好的兼容性，过流元器件具有良好的抗腐蚀能力，反应器使用寿命不小于5年，所有部件运行时间保证年连续运转8000小时以上；(2)二氧化氯得率≥85%；(3)盐酸计量泵、氯酸钠计量泵必须采用进口隔膜式计量泵：(4)计量泵到设备的原料输送管道村料采用聚四氟乙烯(F4)，其余管道为PVC:(5)在线检测的余氯检测仪表必须是进口品牌；其余配套设备必须是国内外名优厂家生产的；(6)二氧化氯发生装置的化学反应过程在一个全封司的反应器中进行，保证整个运行安全可靠。

另设置1套漏二氧化氯报警装置，双探头，探头生产商为英国阿尔法或等同。

(7)采用有效破虹吸技术、并防止停机后二氧化氯的扩散：(8)应具有缺药报警与自动停机功能．当盐酸与氯酸钠的任一种药剂缺药时，可发生报警信号，并自动停止计量泵的运行，避免单药剂投加造成的水质污染：(9)应能实现与水泵联动，并具有缺水报警功能，在系统无动力水时、可发出报警信号，自动停机；(l0)应能根据余氯量的变化自动调节二氧化氯发生器的发生量，可准确的保持出水中的余氯浓度。

余氯在线检测仪可检测水中的余氧量，同时发出一个信号，该信号可通过调节计量泵的输出频率来调节计量泵的投加量，从而实现设备的产量调节，使出水中维持恒定的余氯浓度，避免消毒剂的过量与欠量投加；(11)除余氯之外，还可以根据水量自动调节消毒剂的投加量；(12)供货商还需提供智能型PLC控制器，PLC控制器需采用西门子或相当品质品牌，具有触摸屏面板式人机界面显示，能够随时显示设备运行状态等信息，并可对重要参数页面加密控制。

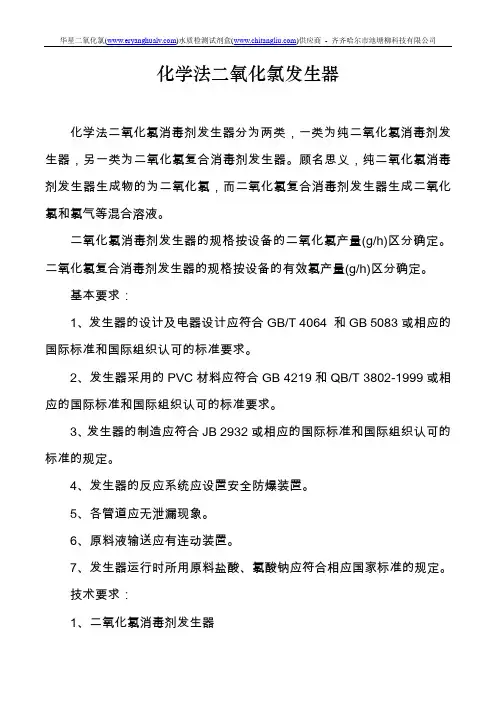

化学法二氧化氯发生器化学法二氧化氯消毒剂发生器分为两类，一类为纯二氧化氯消毒剂发生器，另一类为二氧化氯复合消毒剂发生器。

顾名思义，纯二氧化氯消毒剂发生器生成物的为二氧化氯，而二氧化氯复合消毒剂发生器生成二氧化氯和氯气等混合溶液。

二氧化氯消毒剂发生器的规格按设备的二氧化氯产量(g/h)区分确定。

二氧化氯复合消毒剂发生器的规格按设备的有效氯产量(g/h)区分确定。

基本要求：1、发生器的设计及电器设计应符合GB/T 4064 和GB 5083或相应的国际标准和国际组织认可的标准要求。

2、发生器采用的PVC材料应符合GB 4219和QB/T 3802-1999或相应的国际标准和国际组织认可的标准要求。

3、发生器的制造应符合JB 2932或相应的国际标准和国际组织认可的标准的规定。

4、发生器的反应系统应设臵安全防爆装臵。

5、各管道应无泄漏现象。

6、原料液输送应有连动装臵。

7、发生器运行时所用原料盐酸、氯酸钠应符合相应国家标准的规定。

技术要求：1、二氧化氯消毒剂发生器a) 发生器的二氧化氯产量应不低于额定值；b) 发生器产生的消毒剂溶液中，二氧化氯（以有效氯计）占总有效氯的质量百分数不小于95%；c) 主要原料如亚氯酸钠的转化率不低于80%。

2、二氧化氯复合消毒剂发生器a) 发生器的有效氯产量应不低于额定值；b) 发生器产生的消毒剂溶液中，二氧化氯（以有效氯计）占总有效氯的质量百分数不小于55%；c) 主要原料如氯酸钠、亚氯酸钠的转化率不低于60%。

3、在正常工况下，发生器的使用寿命不小于5 年，平均无故障工作时间不少于8000h。

4、发生器在正常工况下应具备良好的密封性，发生器在室内使用时（具备良好的通风条件，环境温度以5℃～40℃为宜），室内环境中氯气浓度应符合HJ/T 30的规定，其最高允许浓度应小于1mg/m。

5、用于饮用水时，消毒后水中的亚氯酸根、氯酸根等原料残留物的总量应不大于0.7mg/L。

执行标准：1、产品标准《化学法二氧化氯消毒剂发生器》HJ/T272－2006《化学法复合二氧化氯发生器》GB/T 20621-20062、工程标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-20023、相关标准图02SS104《二次供水消毒设备选用与安装》施工、安装要点：1、发生器与配电装臵宜分室放臵。

化学法二氧化氯发生器一、产品特点•高转化率―― 原料转化率>95％•高纯度――二氧化氯纯度>98％•高产量――单机纯ClO2产量最高20kg/h•高度自动化――PLC控制，设备现场无需操作人员•二氧化氯发生器设备高效，自动化程度高。

发生器采用氯酸钠、亚氯酸钠和盐酸反应产生二氧化氯。

每一台发生器都是根据客户和现场的要求来设计的，但是根据发生器的配置不同，二氧化氯发生器总体上有三种型号：二、设备选型1.手动型(HB)：由人工开停机、手动调节阀门、调节次氯酸钠浓度和流量。

2.自动型(HB-I):可与水泵、液位控制器、其它设备同步开停机。

3.全自动型(HB-Y): 配套进口余氯在线检测仪可接收电磁流量计、变频器4～20mA电流信号自动调节余氯量，配有 RS485 接口可连接客户现场的 DCS。

高级型通过人机触摸屏可进行现场人机交流。

设备具有远程开车 / 停车，远程产量调节，远程设备运行状态监控。

三、型号规格:注：设备手动/自动外型尺寸相同，产氯量小于3000g/h为一体化设备，设备产氯量大于3000g/h为分体设备。

配套：化料器、计量箱、贮罐、卸酸泵、控制柜等。

四、设备外部接口一、压力水源：压力≥0.25MPa，恒压二、管径、电源、位置尺寸对照设备型号规格。

三、设备四周留有600mm的操作建修位置，应设有排水地沟，通风换气设施其它特殊连接口双方另行协商。

五、各行业有效氯消耗量参数运行成本一、普通二氧化氯发生器：生产1克有效氯消耗氯酸钠1克，盐酸2克，折合人民币0.005元。

二、高效复合二氧化氯发生器：生产1克有效氯消耗氯酸钠0.7克，盐酸1.4克，合人民币0.0035元。

壁挂式、高压直供式、纯二氧化氯发生器：生产1克二氧化氯消耗亚氯酸钠2克，盐酸1.9克，折合人民币0.04元。

一、手动控制操作运行适用范围：所有设备操作方式：手动设定，人工控制启动和关闭二、半自动控制操作运行工艺注：设备手动/自动外型尺寸相同，产氯量小于3000g/h为一体化设备，设备产氯量大于3000g/h为分体设备。

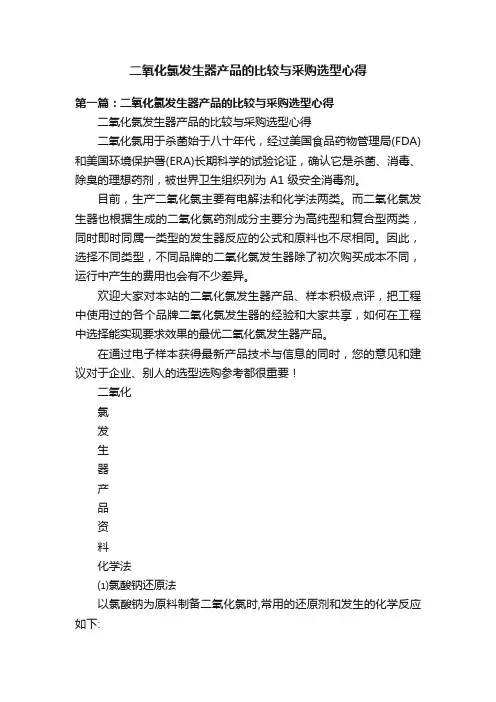

二氧化氯发生器产品的比较与采购选型心得第一篇：二氧化氯发生器产品的比较与采购选型心得二氧化氯发生器产品的比较与采购选型心得二氧化氯用于杀菌始于八十年代，经过美国食品药物管理局(FDA)和美国环境保护署(ERA)长期科学的试验论证，确认它是杀菌、消毒、除臭的理想药剂，被世界卫生组织列为 A1 级安全消毒剂。

目前，生产二氧化氯主要有电解法和化学法两类。

而二氧化氯发生器也根据生成的二氧化氯药剂成分主要分为高纯型和复合型两类，同时即时同属一类型的发生器反应的公式和原料也不尽相同。

因此，选择不同类型，不同品牌的二氧化氯发生器除了初次购买成本不同，运行中产生的费用也会有不少差异。

欢迎大家对本站的二氧化氯发生器产品、样本积极点评，把工程中使用过的各个品牌二氧化氯发生器的经验和大家共享，如何在工程中选择能实现要求效果的最优二氧化氯发生器产品。

在通过电子样本获得最新产品技术与信息的同时，您的意见和建议对于企业、别人的选型选购参考都很重要！二氧化氯发生器产品资料化学法⑴氯酸钠还原法以氯酸钠为原料制备二氧化氯时,常用的还原剂和发生的化学反应如下:Mathieson法2NaCLO3+SO2+H2SO4══2CLO2+2NaHSO4R1法3NaCLO3+4SO2+3H2O══2CLO2+Na2SO4+3H2SO4+NaCL R2法NaCLO3+NaCL+H2SO4══CLO2+½CL2+Na2SO4+H2O Solvey 2NaCLO3+2H2SO4+3CH4OH══2CLO2+2NaHSO4+H CHO+2H2 OR5法NaCLO3+2HCL══CLO2+½CL2+H2O+NaCL有机酸法2NaCLO3+H2SO4+H2C2O4══2CLO2+2CO2+Na2SO4+2H2O NaCLO3+NO2══NaNO3+CLO22NaCLO3+Na2SO3+H2SO4══2CLO2+Na2SO4+H2O⑵亚氯酸钠氧化法A.与氯气反应2NaCLO2+CL2══2CLO2+2NaCLB.与盐酸反应5NaCLO2+4HCL══4CLO2+5NaCL+2H2OC.与硫酸反应10NaCLO2+5H2SO4══8CLO2+5Na2SO4+2HCL+4H2OD.与酸化后的次氯酸钠反应NaCLO+HCL══NaCL+HOCLHCL+HOCL+2NaCLO2══2CLO2+2NaCL+H2O电解法目前仍采用亚氯酸盐电解氧化和氯酸盐电解还原法制备二氧化氯.此法较化学法制备的二氧化氯纯度高,但要求的电极材质高,电耗也较大.因此,目前在大规模的生产中,还无法与传统的化学法竞争.在饮用水消毒工艺中,也常用电解饱和浓度的食盐溶液制取二氧化氯,但反应过程中还伴生有氯气、臭氧、氢气等其他气体。

全自动高纯YS-CD-500型二氧化氯发生器方案参数一、系统简介1.1技术描述1.1.1产品组成贮料系统，供料系统、反应系统、时控系统，自动控制系统，1.1.2反应原理5NaClO2+4HCl→4ClO2+5NaCl+2H2O1.1.3性能特点反应系统采用高性能防腐材料反应器，具有极强的耐腐蚀性和耐高温特性，反应高效，性能稳定。

控转化率大于95%。

采用正压工艺，制备的高纯的消毒液。

进料系统配备国际著名品牌意大利赛高防水型电磁计量泵（特别适用于二氧化氯系统），恒定背压装置，计量精确，采用双组计量泵进药系统，确保设备自动补足药液。

手动调节计量泵的流量调节范围为0～100%。

计量泵额定出力应为运行出力的1.25倍。

控制系统选用微电脑控制器，柜体采用碳钢喷塑材质，防护等级IP54。

智能型工业人机界面显示器，面板上设有自动/手动转换开关，设备开、停按钮和运行故障信号指示灯等。

控制系统的时控装置可设定运行时间实行设备自动开关机，让设备无需专人值守，实现全自动化1.1.4控制方式ClO2发生装置采用连续运行方式。

并可设定运行时间，自动设定设备开机及关机的时间。

1.1.5安全联锁保护系统发生器为密封设计，整个反应在正压下快速进行，且直接投加产物到使用点，从而保证了整台设备的安全操作和使用。

1.1.6储药罐材质盐酸储罐和亚氯酸钠储罐均采用均采用PVC材质，体积为60L。

盐酸储罐和亚氯酸钠储罐出口均配有管道过滤器，以过滤原料。

抗拉强度≥60Mpa，弯曲强度≥130Mpa，弹性模量≥60Mpa1.1.7原料消耗每生产1g二氧化氯需要消耗亚氯酸钠2.2克，盐酸2.0g。

也可采用本公司生产的二元粉剂作为原料，安全方便二、二氧化氯发生器系统参数2.1 二氧化氯发生器主机型号：YS-CD-500二氧化氯量：500g/h原料浓度：HCl：31%； NaCl02：99% 体积比1：1投加NaCl02转换率：≥95%重量：40Kg外型尺寸：长×宽×高（620×470×1300mm）生产商：湖南源生环保设备有限公司2.2 盐酸计量泵型号：AKS-603计量泵型式：电磁计量泵流量：最大流量8L/h出口压力：2MPa过流件结构材质：聚四氟乙烯隔膜材质：PTFE逆止球阀材质：陶瓷泵速：0-300 次/分钟生产商：意大利赛高2.3 亚氯酸钠计量泵型号：AKS-603计量泵型式：电磁计量泵流量：最大流量8L/h出口压力：2MPa过流件结构材质：聚四氟乙烯隔膜材质：PTFE逆止球阀材质：陶瓷泵速：0-300 次/分钟生产商：意大利赛高2.4 盐酸、亚氯酸钠储罐型号：60L材质：PVC设计压力：常压运行压力：常压设计温度：-5--60℃生产商：湖南源生环保设备有限公司【CD系列主要技术性能参数】【工作条件】本系列产品适用于向常压水体（接触池投加）中投加药剂；设备操作现场需要备有电源（～380V/220V）、水源（0.25≤压力≤0.5Mpa）；设备间具有良好的排水及通风设施；设备间放置地面平整，无须另做设备基础。

二氧化氯发生器型号规格参数是按设备的每小时有效氯产量(g/h)来划分,例如：100g/h指产品额定每小时最大的有效氯产量为100克。

二氧化氯发生器采用化学反应原理，氯酸钠水溶液与盐酸在负压条件下，经供料系统定量输送到反应系统中，在一定的温度下经过负压曝气反应产生二氧化氯与氯qi的混合气体，经吸收系统吸收后，形成一定浓度的二氯化氯混合消毒液，然后接入待处理水中。

化学法二氧化氯用于污水处理系统的消毒及杀菌,具有优良的效果。

化学法二氧化氯操作采用自动控制，减少劳动强度。

消毒系统无需专人看管。

技术规范1、二氧化氯发生器由供料系统、反应系统、温控系统、吸收系统、安全系统及残液自动控制系统及电器控制系统等组成；组装式结构，设备按标准进生产及制作。

2、反应系统发生器外壳为钛合金及PVC材料，可方便地将发生器与控制装置组合在一起,并采用耐腐蚀,耐高温材料制成。

3、反应器采用耐腐蚀新型制成，并配有安全泄压阀有效防止因系统故障，计量泵误投损坏设备。

4、反应器采用二级反应,主要原料氯酸钠转化率不低于85%。

5、盐酸储罐6立方PE储罐,能有效的抵抗强盐酸的腐蚀.6、盐酸原液罐配有磁性翻板液面计,液面计具有高、低液位开关量信号输出的功能。

7、氯酸钠原液罐为6立方储罐,采用PE材料,具有优良的抗氧化性，配有磁性翻板液面计,液面计具有高、低液位开关量信号输出的功能。

8、氯酸钠化料器由搅拌水泵及搅拌箱组成,氯酸钠与水以1:2的比例进行混合搅拌。

9、吸收器采用水射器,自动吸气,产出的二氧化氯进入水射器后制成消毒液投加到待处理水中。

10、发生器正常工作情况下具有良好的密封性，室内环境中氯qi浓度小于3.0mg/m3。

11、控制系统采用PLC可编程控制器。

12、系统中设有电接点压力表，可指示和设定系统压力值。

13、盐酸计量泵及氯酸钠计量泵均为正排量型式,流量调节范围为0～100%可调,计量泵的设计按运行出力的1.25倍进行计算,选用米顿罗计量泵,精度高,计量准确,可在腐蚀性很强的条件下长时间运行。

二氧化氯发生器广泛应用于水与废水的消毒工艺，根据不同的水质及处理要求，二氧化氯的投加量也不相同，一般在无实验资料的情况下，可按下表的推荐值进行选型（以B 型为例）。

见表3-2。

表3-2 设备选型发生器型号 B50 B100 B200 B300 B400 B500 B800 B1K B2K B5K B10K ClO 2额定发生量（g/h ） 5010020030040050080010002000500010000饮用水处理能力(t/h) 5010020030040050080010002000500010000游泳池水处理能力(t/h) 2550100150200250400500100025005000中水处理能力(t/h) 51020304050801002005001000医院污水处理能力(t/h)2.55101520254050100250500循环冷却水处理能力（t/h ）2550100150200250400500100025005000注：以上所述水处理能力仅供参考。

具体工程应根据具体水质情况而定。

例1：有一20000t/d 的自来水厂采用二氧化氯消毒，则处理水量为Q=20000/24X1.2=1000t/h 。

式中1.2为时变化系数。

由上表可以查知：选B-1K 型。

再根据具体情况，选择控制方式。

例 2：有一300张病床的医院，采用二氧化氯消毒。

根据医院污水处理设计规范CECS07:88，污水量为0.6t/床·d ，时变化系数取2.2，则设计水量为h t /5.162.2243006.0=⨯⨯。

由表中可以选为B-400型。

以每小时产生多少克二氧化氯定义的。

但国内许多厂家仍延用习惯，以有效氯产量表示二氧化氯发生器的产量。

这两者存在一定的关联和换算关系。

如二氧化氯的有效氯是氯的2.63倍。

复合型二氧化氯产物中二氧化氯和氯的重量大约为2：1，即生成1克CLO 2的同时也还生成了0.5克的CL 2。

二氧化氯发生器基础知识二氧化氯的特性二氧化氯是一种优良的消毒剂和强氧化剂，又是一种含氯制剂，继第一代消毒剂液氯（含Cl2、次氯酸盐和漂白粉）、第二代消毒剂优氯剂（二氯异氰尿酸钠）、第三代消毒剂氯精（三氯异氰尿酸）后，二氧化氯被推崇为第四代消毒剂，是世界卫生组织（WHO）和世界粮农组织（FAO）向全世界推荐的A1级广普、安全和高效的消毒剂。

二氧化氯的物理性质二氧化氯常温下为黄绿色或橘红色气体，带有一种辛辣气味，易溶于水，在20℃和30mmHg压力下，二氧化氯在水中的溶解度为2.9克／升。

溶解中形成黄绿色的溶液。

在空气中的体积浓度超过10%时便有爆炸性，但在水溶液中则无危险性。

比重为3.09克／升(11℃)，熔点-59.5℃，沸点9.9℃(压力为731mmHg时的沸点)。

在水中能被光分解，与氨不起反应。

对人体有刺激，当大气中二氧化氯含量为14mg／L时，就可使人觉察；45mg／L时，明显地刺激呼吸道。

二氧化氯的挥发性较大，稍一曝气即从溶液中逸出。

温度升高、曝光或与有机质相接触，会发生爆炸。

因此，在实际应用中，二氧化氯须避光保存，一般情况下，现使用，现制备。

二氧化氯的化学特性二氧化氯是一种有多方面用途又有选择性的氧化剂,它与各种有机和无机化合物反应，这些反应中许多都能用于包括水溶液和气态蒸汽在内的水处理和工业废物处理上。

二氧化氯属强氧化剂，其有效氯是氯的2.6倍，可以与包括铁、锰、硫化物、氰化物和含氮化物等无机物以及酚类，有机硫化物，多环芳烃、胺类、不饱和化物，醇醛和碳水化合物以及氨基酸和农药等有机物化合物反应。

二氧化氯的优良性能及其作用一、二氧化氯的优良性能由于二氧化氯具有很强的反应活性和氧化能力，因此在水处理中表现出优良的消毒效果和氧化作用。

二氧化氯在饮用水消毒中几乎不形成氯仿等有机卤代物，且杀灭细菌、病毒、藻类和浮游动物的效果好于液氯，在水消毒过程中未产生致突变物质，其Ames试验和小鼠骨髓嗜多染红细胞微核试验均呈现阴性结果；二氧化氯与水中无机物和有机物，尤其是有机物的反应表现以氧化作用为主，而液氯则以氯取代为主，氯气与水中前驱物质作用形成了显著数量的氯仿等有机卤代物。

二氧化氯发生器需要的氯酸钠标准氯酸钠是制备二氧化氯的关键原料之一。

在二氧化氯发生器中，氯酸钠经过一系列化学反应，可以生成二氧化氯气体，用于消毒、氧化和漂白等工业应用。

本文将详细介绍氯酸钠在二氧化氯发生器中的标准。

首先，氯酸钠的化学性质决定了其在二氧化氯发生器中的标准。

氯酸钠的化学式为NaClO3，其分子由一个钠离子与一个氯酸根离子组成。

氯酸钠是无色无味晶体，易溶于水，在水中呈现弱碱性。

在制备二氧化氯的过程中，氯酸钠发生氧化还原反应，产生氯离子和氧气。

其次，氯酸钠在二氧化氯发生器中的标准与其纯度有关。

氯酸钠的纯度是指其化学成分中氯酸钠的含量。

一般而言，氯酸钠的纯度要求在99%以上，以确保二氧化氯发生器的稳定性和高效性。

高纯度的氯酸钠可以提高二氧化氯的生成效率，减少杂质对二氧化氯产生的影响。

此外，氯酸钠在二氧化氯发生器中的标准还包括其含水量的要求。

含水量是指氯酸钠中所含的水分的百分含量。

含水量高会降低氯酸钠的稳定性，在化学反应过程中可能产生副产物，影响二氧化氯的质量。

因此，氯酸钠的含水量通常要求在1%以下。

此外，氯酸钠的粒度和颗粒度分布也是二氧化氯发生器中的标准之一。

粒度是指氯酸钠晶体的粒子大小，颗粒度分布是指晶体粒子大小的分布范围。

氯酸钠的粒度和颗粒度分布对二氧化氯发生器的反应速率和传质过程有一定影响。

一般来说，氯酸钠的粒度应在50-200目之间，并且颗粒度分布应为均匀分布，以确保反应效果和发生器的稳定性。

最后，氯酸钠在二氧化氯发生器中的标准还包括其包装和运输的要求。

由于氯酸钠是一种化学物质，其包装和运输需要遵循相关的安全规范。

氯酸钠通常以塑料或金属容器包装，并标注有氧化性物质的标志。

在运输过程中需要注意防止碰撞和水分的进入，以防止氯酸钠发生变质。

综上所述，氯酸钠在二氧化氯发生器中的标准包括化学性质、纯度、含水量、粒度和颗粒度分布以及包装和运输等方面的要求。

只有符合这些标准的氯酸钠才能保证二氧化氯的质量和发生器的正常运行。

二氧化氯发生器技术文件1. 二氧化氯发生器设计、制造标准（不局限于以下标准）JB2932-86《水处理设备制造技术条件》ZBJ98003-87《水处理设备油漆包装技术条件》ZBJ98004-87《水处理设备原材料入厂检验》HJ/T 272-2006《化学法二氧化氯消毒剂发生器》山大华特公司为该标准起草单位Q/WIT002-2006 山大华特企业标准该标准高于国标2. 二氧化氯发生器技术文件2.1技术描述产品组成：供料系统、反应系统、控制系统、真空吸收系统、安全系统。

反应原理：NaClO3+2HCl=ClO2+1/2Cl2+H2O+NaCl性能特点：2.1.1 反应系统采用RF10型国内唯一使用改性四氟材料反应器，具有极强的耐腐蚀性和耐高温特性，反应高效，性能稳定。

控制温度88℃（反应温度可达到最佳反应温度71℃），转化率大于85%。

采用负压曝气工艺，制备的复合消毒液，按有效氯计ClO2含量大于70%。

2.1.2进料系统配备国际著名品牌日本IWAKI(易威奇)防水型电磁计量泵（特别适用于二氧化氯系统），恒定背压装置，计量精确。

手动调节计量泵的流量调节范围为0～100%。

计量泵额定出力应为运行出力的1.25倍。

2.1.3控制系统选用国际知名品牌西门子S7-200系列PLC控制器，柜体采用碳钢喷塑材质，防护等级IP54。

智能型工业人机界面显示器，触摸屏5.7寸，面板上设有自动/手动转换开关，设备开、停按钮和运行故障信号指示灯等。

控制柜配有向中心控制室传输各设备状态显示信号的接口，其PLC具有与厂区的自控系统进行通讯的接口配置。

2台kg二氧化氯发生器与加药系统共同使用一台控制柜，一控二。

控制系统的加热单元采用自动恒温闭环控制，具有加热水套缺水、温度传感器断路、短路保护及超温报警并自动停止加热等保护功能运行保护单元具有动力水欠压、缺料自动停机保护功能。

通讯单元配有RS485通讯接口，采用Profi-bus通讯协议与上位机进行通讯，实现现场工艺参数上传和上位远动操作。

一、经济型二氧化氯发生器（TYJ-**）产品组成：供料系统、反应系统、控制系统、混合吸收系统、安全系统反应原理：NaCLO3+2HCL→CLO2+1/2CL2+NaCL+H2O使用原料：氯酸钠（GB/T1618-1995工业一级品，含量≥99%）；盐酸（GB320-93工业一级品，浓度≥31%）。

性能特点：◆生产二氧化氯为主、氯气为辅的复合消毒剂，按有效氯计CLO2含量大于75%。

◆原料输送采用流量计加药，操作简单，进料准确，不宜堵塞，运行稳定。

◆设备内部的主机反应釜采用耐高温、耐腐蚀的进口复合材料，使用寿命长。

◆原料总转化率≥85%，能耗低。

◆设备半自动运行，加足原料后无需专人看守。

◆料桶上置，特别适合于水压较低的场所。

原料消耗：生产1克有效氯消耗氯酸钠0.65g、盐酸1.3g，折合0.004元。

性能参数：型号有效氯产量（g/h）设备重量（Kg）设备尺寸(L×B×H）（mm）动力水配电功率（Kw）管径（mm）压力（Mpa）TYJ-50 50 65 500×400×985 25 ≥0.250.45 TYJ-100 100 72 500×400×1035 25 ≥0.250.45 TYJ-200 200 80 550×450×1180 25 ≥0.250.45 TYJ-300 300 85 550×450×1180 25 ≥0.250.45 TYJ-500 500 90 650×550×1350 25 ≥0.250.55 TYJ-800 800 96 650×550×1350 32 ≥0.250.65 TYJ-1000 1000 72 500×400×1035 32 ≥0.300.65二、正压二氧化氯发生器（TYZ-**）产品组成：供料系统、反应系统、控制系统、投加系统、安全防护系统反应原理：5NaClO2+4HCl=4ClO2+5NaCl+2H2O使用原料：亚氯酸钠：（HG/T3250-2001工业一级品，含量≥78%）；盐酸：（GB320-2006工业一级品，浓度≥31%）原料消耗：生产1克有效氯消耗亚氯酸钠0.62g、盐酸2.3g。
