电梯的电气安全标准课件

格式：ppt
大小：14.28 MB
文档页数：133

下载文档原格式

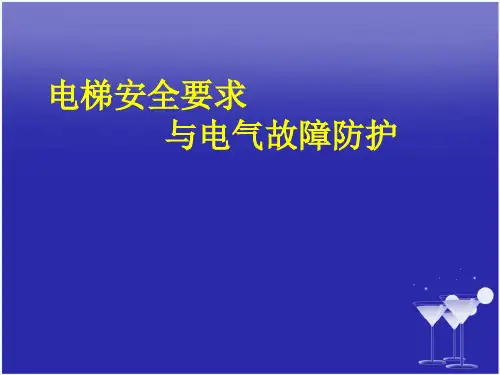

电梯安全要求与电气故障防护培训资料.pptx

绊跌和滑倒的危险性降到最小，承载装置和工作区域地板应该合理地平整，不应出现明显的斜坡，当采用防滑材料时，应该考虑材料的防滑性能能够长期维持，并且不取决于清扫情况。
电梯安全要求
• ★应该确保电梯使用者和附近人员
不受由下列相对运动引起的剪切、挤压、擦伤和其它伤害。
a. 承载装置和外部物体之间的相对
电梯安全要求
• ★应当采取措施有效地减轻暴露的锋利锐
边对使用者和附近人员产生的风险。
• ★应当采取措施有效地减轻使用者和附近
人员触电的风险。
• ★电磁干扰不应影响电梯的安全，电梯的
电磁发射应该限制在一定的范围。
• ★在使用期间，承载装置和层站应该提供
适当的照明。适当的照明应该达到安全进出并操纵控制装置，包括检查平层的误差、操纵层站和承载装置的控制装置，以及在电力供应中断时减轻使用人员的惊慌。
故意破坏）来设定安全技术基本要求，不考虑同时发生两种鲁莽动作的可能性和（或者）违反电梯使用说明的情况。
• ★按照实现的安全技术水平不能为获得
许可的电梯作业人员提供一个与使用人员相同的安全环境，获得许可的电梯作业人员必须遵守相关的安全操作规程，才能保证其自身和相关人员的安全。
电梯安全要求
• ★在进行电梯（包括所安装的建筑物）
的设计时，应该考虑发生以下事故的可能性：
（一）剪切；（二）挤压；（三）坠落；（四）撞击；（五）被困；（六）火灾（根据消防部门的要求）；（七）电击；（八）由于机械损伤、磨损和锈蚀引起
的材料失效。
电梯安全要求
• ★在进行电梯的设计、制造时，应该考虑组成电梯
的每一零部件可能产生的危险，并且制定相应的规范。零部件应当：

电梯的电气安全保护措施

电梯的电气安全保护措施对电梯的电气装置和线路必须采取安全保护措施，以防止发生人员触电和设备损毁事故按GB7588的要求，电梯应采取以下电气安全保护措施：1、直接触电的防护绝缘是防止发生直接触电和电气短路的基本措施。

要求导体之间和导体对地之间的绝缘电阻必须大于1000Ω/V，并且动力电路和安全电路不得小于0.5MΩ；其他照明、控制、信号等电路不得小于0.25MΩ。

在机房、滑轮间、底坑和轿顶各种电气设备必须有罩壳，所有电线的绝缘外皮必须伸入罩壳不得有带电金属裸露在外。

罩壳的外壳防护等级应不低于IP2X，可防止直径大于12.5mm的固体异物进入，也就是手指不能伸入。

控制电路和安全电路导体之间和导体对地的电压等级应不大于250V。

机房、滑轮间、轿顶、底坑应有安全电压的插座，由不受主开关控制的安全变压器供电，其电源与线路均应与电梯其他供电系统和大地隔绝。

2、间接触电的防护间接触电是指人接触正常时不带电而故障时带电的电气设备外露可导电部分，如金属外壳、金属线管、线槽等发生的触电。

在电源中性点直接接地的供电系统中，防止间接触电最常用的防护措施是将故障时可能带电的电气设备外露可导电部分与供电变压器的中性点进行电气连接。

在电气设备发生绝缘损坏和导体搭壳等故障时，通过与变压器中性点之间的电气连接和相线形成故障回路，在故障电流达到一定值时，使串接在回路中的保护装置动作切断故障电源，达到防止发生间接触电的保护目的。

外露可导电部分与变压器中性点的电气连接一般有两种，一种是通过大地，称为“接地”，一种是直接由金属导线连接，一般称为“接零”。

我国城镇的供电一般都是“TN”系统。

“T”即变压器副边的中性点直接接地，“N”意为系统内的电气设备外露可导电部分应与中性点直接（通过导线）连接，故均应“接零”而不应单独“接地”。

TN系统一般有3种形式，即TN-C、TN-S和TN-C-S系统。

如下图所示。

▲TN-C系统▲TN-S系统▲TN-C-S系统TN-C系统即常见的三相四线制，由3根相线和一根PEN线组成。

电梯安装规范GB7588-PPT课件

1
前言—— EN81-1 前言
GB7588-2003
0.1.2.1 h) 由下列引起的材料失效
1）机械损伤 2）磨损 3）锈蚀
GB7588-1995
0.5.1 h) 材料损坏 i) 过渡磨损 j) 过渡锈蚀
3/20/2021
资料内容，不得外传，仅供公司内部使用
2
前言—— EN81-1 前言
GB7588-2003
在井道的下部，在不同电梯的运动部件（轿厢或对重）之间，应设置隔障。
这种隔障应至少从轿厢或对重行程的最低点延伸到底坑地面以上2.5m高度。
• 土建图设计时应注意
3/20/2021
资料内容，不得外传，仅供公司内部使用
29
5 电梯井道
GB7588-2003
5.6.2.2
如果轿厢顶部边缘和相邻电梯的运动部件[轿厢、对重（或平衡重） ]之间的水平距离小于0.5m，这种隔障应贯穿整个井道。
12
前言—— EN81-1 前言
GB7588-2003
0.3.9 所用的水平力：
a) 静力：300N； b) 撞击所产生的力：
1000N；
这是一个人可能施加的作用力。
GB7588-1995
3/20/2021
资料内容，不得外传，仅供公司内部使用
13
前言—— EN81-1 前言
GB7588-2003
GB7588-1995
0.7
本标准制定时，考虑到使用者的某些鲁莽轻率动作，但必须限制这种行为。而没有考虑两个轻率动作同时发生的可能性以及没有考虑违反使用说明的情况。
•电梯使用说明应详尽一些违反安全要求的行为
3/20/2021
资料内容，不得外传，仅供公司内部使用

《电梯安全培训》PPT课件

特殊场合电梯安全操作规程
01
02
03
医院电梯
优先满足病患和医护人员的需求，避免使用电梯运送易污染物品。
餐厅电梯
保持电梯清洁，避免食物和饮料洒落电梯内。
施工现场电梯
加强安全防护措施，确保电梯在恶劣环境下仍能安全运行。
电梯紧急救援措施
了解救援流程
熟悉电梯紧急救援流程，知道如何报警、如何与外界联系。
加强监管力度
政府部门应加强对电梯使用单位的监管力度，确保电梯安全运行。
04
电梯维护保养与安全管理
电梯维护保养的重要性
确保电梯正常运行
定期的维护保养可以确保电梯各项功能正常运作，提高设备的使
用寿命。
保障乘客安全
维护保养能够及时发现并解决潜在的安全隐患，降低电梯故障的风险，保障乘客安全。
降低维修成本
电梯发生故障时，应保持镇定，不要慌乱，尽量靠在电梯壁上，防止因失重而摔倒。
电梯发生故障时，应立即按下紧急呼叫按钮，拨打电梯内提供的紧急电话号码，向物业或电梯维修人员求救。
电梯发生故障时，应按照电梯内的应急处置程序进行操作，如按下紧急呼叫按钮、拨打紧急电话等。
电梯安全小贴士
01
02
03
04
电梯的基本结构
总结词
了解电梯的基本结构，有助于理解其工作原理和各部分的功能，为后续的安全培训打下基础。
详细描述
电梯主要由机房、井道、轿厢和门系统等部分组成。机房中安装有曳引机、控制柜等设备，井道是电梯的轨道和导轨支架等部分，轿厢是用于承载人员和货物的箱体，门系统包括层门和轿门。
电梯的工作原理
乘坐电梯时应保持安静，不要在电梯内跳跃或乱动。

电梯安全电器设计基本要求PPT课件

b)满足14.1.2.3要求的安全电路，包括下列一项或几项： 1)一个或几个满足14.1.2.2要求的安全触点，它不直接切断12.7述及的接触器或其继电接触器的供电； 2)不满足14.1.2.2要求的触点； 3)符合附录H要求的元件。
2020/11/22
4.5电气安全回路
电气安全装置【解读】根据以上描述，电气安全装置有两种形式：安全触点（必须直接切断主接触器的供电）和安全电路。在一般的设计中，我们总是把所有的电气安全装置串联成一条电气安全回路，如果这一串电气安全装置全部由安全触点构成，那我们仍称之为安全触点，如果其中有非安全触点和其它元件（导线除外），那就要归为安全电路了。
只要第一故障仍存在，电梯的所有进一步操作都应是不可能的。在第一故障发生后而在电梯按上述操作程序停止前，发生第二故障的可能性不予考虑。
2020/11/22
4.5 电气安全回路
14.1.2.3 安全电路 14.1.2.3.2.2 如果两个故障组合不会导致危险情况，而它们与第三故障组合就会导致危险情况时，那么最迟应在前两个故障元件中任何一个参与的下一个操作程序中使电梯停止。
2020/11/22
4.2 电梯电气设计元器件要求
《GB7588》 13.2 接触器、继电接触器、安全电路元件 13.2.1 接触器和继电接触器 13.2.1.1 主接触器(即按12.7要求使电梯驱动主机停止运转的接触器)应为EN60947-4-1中所规定的下列类型：
a)AC-3，用于交流电动机的接触器； b)DC-3，用于直流电源的接触器。此外，这些接触器应允许启动操作次数的10％为点动运行。 13.2.1.2 由于承受功率的原因，必须使用继电接触器去操作主接触器时，这些继电接触器应为EN60947-4-1中规定的下列类型：

电梯的电气安全标准规定

16
二、基本概念-各种危险
1、机械危险主要来源：
1、缠绕危险
2、磨损或摩擦带来的危险
3、挤压危险
4、喷射危险
5、剪切危险
6、稳定性带来的危险
机械危险来源
17
7、刺伤或刺穿危险
8、吸入或卷入危险
9、冲击危险
10、设备形状带来的危险
二、基本概念-各种危险
1. 缠绕危险
此类危险主要是由于机械上的线缆、丝杠、主轴、铰链、排屑装置或加工的产品自身的物理性质造成的危险。例如卷绕机的铰链，纺纱机的高速运动的纱线等等。
9
二、基本概念
2.3、额定电流: －由制造商为器具规定的电流；－如未规定，额定电流为工具在额定电压和正常负载下测得的电流。
2.4、额定频率: －由制造商为器具规定的频率。
10
二、基本概念
2.5、额定频率范围: －由制造商为器具规定的频率范围，用其上限和下限来表示（例： 50Hz~60Hz）
－但并不意味该绝缘是个同质体，它也可以由几层组成，可它不像附加绝缘或基本绝缘那样能逐一地试验。
13
二、基本概念
• 绝缘系统的举例
14
二、基本概念
5.1、特低电压－器具内部的一个电源供给的电压－且当器具在额定电压下工作时，该电压在导线之间以及在导线与地之间均不超过50V。
5.2、安全特低电压－导线之间以及导线与地之间不超过42V的电压，其空载电压不超过50V －当安全特低电压从电网获得时，应通过一个安全隔离变压器或一个带分离绕组的转换器－安全隔离变压器和转换器的绝缘应符合双重或加强绝缘
15
二、基本概念-各种危险 1、主要危险源：
1、机械危险

2024年电梯安全培训ppt课件

案例二
某办公楼电梯剪切事故
事故经过
乘客在进出电梯时被剪切受伤。
电梯事故案例分析
原因分析
电梯门系统故障，导致门未完全打开或关闭时运行。
教训与启示
加强电梯门系统的维护和检查，确保其正常运行。
案例三
某住宅小区电梯挤压事故
电梯事故案例分析
事故经过
乘客在电梯内被挤压受伤。
原因分析
电梯超载或超载保护装置失效，导致电梯运行异常。
，防止轿厢坠落。
缓冲器
当电梯冲顶或蹲底时，缓冲器可以吸收冲击能量，保护乘客和设备安
全。
门锁装置
确保电梯门在关闭时紧密锁合，防止乘客在电梯运行过程中意外打开
电梯门。
03 电梯安全操作规范
电梯操作人员的职责与要求
01
02
03
04
严格遵守电梯安全操作规程和相关规定
熟练掌握电梯操作技能，确保安全运行
导向系统
导轨确保轿厢和对重沿着预定轨道运行，保证电梯的稳定性
。
门系统
电梯门在轿厢和层站之间开关，确保乘客安全进出。
控制系统
控制柜接收各种信号，控制电梯的运行、停止、开关门等动
作。
电梯的安全装置
限速器
当电梯超速运行时，限速器会触发安全钳或夹绳器，将轿厢制停在导
轨上。
安全钳
在限速器的控制下，将轿厢紧急制停在导轨上
加强乘客安全教育
通过宣传、教育等方式提高乘客的安全意识，引导其正确使用电梯，避免发生危险行为。
完善应急救援机制
建立健全电梯应急救援机制，确保在发生电梯事故时能够及时、有效地进行救援和处理。
06 电梯安全培训与考核

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、基本概念
5.1、特低电压－器具内部的一个电源供给的电压－且当器具在额定电压下工作时，该电压在导线之间以及在导线与地之间均不超过50V。
5.2、安全特低电压－导线之间以及导线与地之间不超过42V的电压，其空载电压不超过50V －当安全特低电压从电网获得时，应通过一个安全隔离变压器或一个带分离绕组的转换器－安全隔离变压器和转换器的绝缘应符合双重或加强绝缘

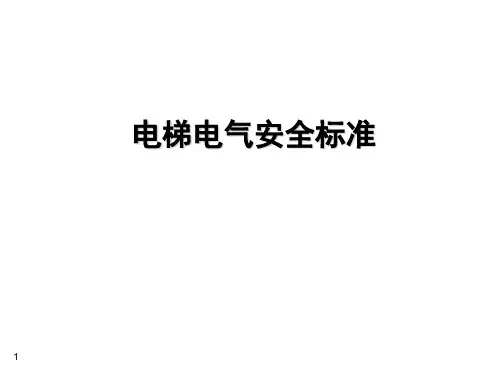

电梯电气安全标准
电梯的电气安全标准
目录
一3 标准二3 基本概念
电气安全标准基四3 本要求五3 典型案例
三3 防触电与外壳防护六3 常规检验要点
电梯的电气安全标准
一、标准
• 标准： —是为一定的范围内获得最佳秩序，对活动或其结果规定共同的和重复使用的规则、守则或特性的文件，该文件经协商一致并经一个公认机构的批准。
电梯的电气安全标准
一、标准
设计通则部分（GB/T15706.1~.2）
A类,安全基础标准
风险评价部分（GB/T16856.2）
机
指导性部分（GB/T20850等）
械
B1安全特征、参数部分（安全距离、
安
接近速度、温度限制、卫生要求、
全标
B类,安全通用标准
人类工效学、振动、噪声、辐射、防火、防爆、排放、集成制造）
6. 稳定性带来的危险此类危险是由于机械外形或内部结构布局不合理，造成的重心不稳定的危险。比如设备底座不稳造成设备摇晃，设备中心太高造成设本概念-各种危险
7. 刺伤或刺穿危险此类危险是由于机械表面存在尖锐的边、角、突出部分或豁口造成的人体伤害。例如机械外壳的卷边，焊缝的毛刺，突出的杆、棒或者箱体等等。
电梯的电气安全标准
二、基本概念-各种危险
4. 喷射危险
此类危险是由于机械的冷却系统、液压系统、气动系统由于泄露或密封装置失效引起的流体喷射危险。常见的有高压容器的泄压阀击穿，管道阀门松脱带来的喷射危险等等。
5. 剪切危险此类危险主要是由机械产品的运动部件和静止部件或运动部件与运动部件之间形成剪切动作造成的危险。例如剪板机的剪刀，刀具与刀库之间等等。
• 常见的标准： —IEC：国际电工委员会标准； —ISO：国际标准化组织标准； —EN：欧洲标准化委员会标准； —GB：中国国家标准。
电梯的电气安全标准
一、标准
• 标准按制定机构和适用范围可分为： —国际标准（如：IEC、ISO）； —区域标准（如： EN）； —国家标准（如：GB、J、ANSI）。
2.2、额定电压范围
－由制造厂为器具规定的电压范围，用其上限和下限来表示（例：380V400V）
电梯的电气安全标准
二、基本概念
2.3、额定电流: －由制造商为器具规定的电流；－如未规定，额定电流为工具在额定电压和正常负载下测得的电流。
2.4、额定频率: －由制造商为器具规定的频率。
电梯的电气安全标准
二、基本概念
2.5、额定频率范围: －由制造商为器具规定的频率范围，用其上限和下限来表示（例： 50Hz~60Hz）
电梯的电气安全标准
二、基本概念
3.1、基本绝缘
－用于对带电部分提供触电基本保护的绝缘 3.2、附加绝缘：－万一基本绝缘失效，防止触电而在基本绝缘另外施加的独立绝缘
电梯的电气安全标准
二、基本概念
3.3、双重绝缘
－由基本绝缘和附加绝缘构成的绝缘系统
3.4、加强绝缘
－提供防止触电的保护程度与双重绝缘相当的危险带电部分绝缘
－但并不意味该绝缘是个同质体，它也可以由几层组成，可它不像附加绝缘或基本绝缘那样能逐一地试验。
电梯的电气安全标准
二、基本概念
• 绝缘系统的举例
电梯的电气安全标准
电梯的电气安全标准
二、基本概念-各种危险
1、机械危险主要来源：
1、缠绕危险
2、磨损或摩擦带来的危险
3、挤压危险
4、喷射危险
5、剪切危险
6、稳定性带来的危险
机械危险来源
电梯的电气安全标准
7、刺伤或刺穿危险
8、吸入或卷入危险
9、冲击危险
10、设备形状带来的危险
二、基本概念-各种危险
1. 缠绕危险
此类危险主要是由于机械上的线缆、丝杠、主轴、铰链、排屑装置或加工的产品自身的物理性质造成的危险。例如卷绕机的铰链，纺纱机的高速运动的纱线等等。
2. 磨损或摩擦带来的危险此类危险是运动的机械部件碰擦到人体或其他部件而产生的擦伤或磨损危害。例如机械上常用的轴承等等。
3. 挤压危险此类危险主要是机械产品的往复运动部件、运动轴、传动部件等在运动时超过了最大限制位移区间，或者是人体及其他异物进入以上部件的运动区间造成的危险。例如锻压机的压块，输送机的齿轮和铰链等等。
准
B2安全装置部分（控制系统、急停、
意外启动、双手控制、联锁装置、
压敏、防护装置、梯子、进入设施）
C类,专业机械安全标准
金切加工机械矿山机械
……
电梯的电气安全标准
二、基本概念
2.1、除非另有规定,条文中所用术语“电压”和“电流”均指有效值。
电梯的电气安全标准
二、基本概念
2.1、额定电压－由制造为工具规定的电压－对于三相电源，指线电压
电梯的电气安全标准
一、标准
• 检测机械类主要标准的组成： —电气安全通用要求； —安全防护要求； —技术条件； —相关精度要求。
• 举例：若对象为剪板机 —GB5226.1-2008(IEC60204-2005) —JB 8781-1998 —JB 5197-1991 —GB/T 14404-1993
电梯的电气安全标准
二、基本概念-各种危险
1、主要危险源：
1、机械危险
7、材料或物质产生的危险
2、电气危险
3、热、冷危险
4、噪声危险
5、振动危险
主要危险源
8、不符合人体工效学产生的危险
9、能量供应中断、机械零件破损及其他功能紊乱造成的危险
10、安全措施与装置不正确引起的危险
6、辐射危险
11、其它（综合、遗留风险）
• 我国GB标准与国际标准的一致性程度标识：
一致性标识等同
修改（等效）非等效
2001前 idt eqv neq
2001后 IDT MOD NEQ
电梯的电气安全标准
一、标准
• 我国的标准体系： —GB（国家标准）； —JB、SN等（行业标准）； —DB（地方标准）； —QB （企业标准）。
• 我国的标准性质： —强制性； —推荐性。
