+光学望远镜设计基础

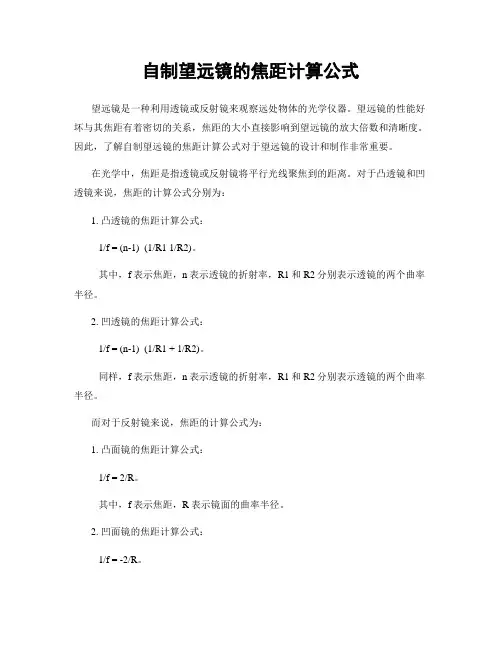

自制望远镜的焦距计算公式望远镜是一种利用透镜或反射镜来观察远处物体的光学仪器。

望远镜的性能好坏与其焦距有着密切的关系，焦距的大小直接影响到望远镜的放大倍数和清晰度。

因此，了解自制望远镜的焦距计算公式对于望远镜的设计和制作非常重要。

在光学中，焦距是指透镜或反射镜将平行光线聚焦到的距离。

对于凸透镜和凹透镜来说，焦距的计算公式分别为：1. 凸透镜的焦距计算公式：1/f = (n-1) (1/R1 1/R2)。

其中，f表示焦距，n表示透镜的折射率，R1和R2分别表示透镜的两个曲率半径。

2. 凹透镜的焦距计算公式：1/f = (n-1) (1/R1 + 1/R2)。

同样，f表示焦距，n表示透镜的折射率，R1和R2分别表示透镜的两个曲率半径。

而对于反射镜来说，焦距的计算公式为：1. 凸面镜的焦距计算公式：1/f = 2/R。

其中，f表示焦距，R表示镜面的曲率半径。

2. 凹面镜的焦距计算公式：1/f = -2/R。

同样，f表示焦距，R表示镜面的曲率半径。

在自制望远镜时，我们可以根据以上的焦距计算公式来选择合适的透镜或反射镜，以满足我们对于望远镜性能的需求。

通常情况下，我们希望望远镜的焦距越大越好，这样可以获得更高的放大倍数和更清晰的观测效果。

除了透镜或反射镜的选择外，望远镜的焦距还与其物镜和目镜的焦距有关。

物镜是用来接收远处物体的光线并聚焦到焦平面上的镜头，而目镜则是用来放大焦平面上的像。

望远镜的总焦距可以通过物镜焦距和目镜焦距的乘积来计算。

总焦距 = 物镜焦距目镜焦距 / (物镜焦距 + 目镜焦距)。

通过以上的公式，我们可以根据自己的需求来设计和制作望远镜，以获得最佳的观测效果。

当然，在实际制作过程中，还需要考虑到光学材料的选择、镜片的加工工艺等因素，以确保望远镜的性能达到预期的效果。

除了焦距的计算，望远镜的设计和制作还涉及到许多其他方面的知识，如光学成像原理、镜头的对焦调整、镜筒的设计等。

因此，对于想要自制望远镜的人来说，需要有一定的光学知识和技术基础。

天文光学望远镜报告一、引言光学望远镜是天文学的重要工具，通过聚焦和放大天体上的光线，使得天文学家能够观测到较远的天体，并研究它们的性质和行为。

本报告将重点介绍光学望远镜的原理、结构以及应用。

二、光学望远镜的原理光学望远镜基于光线的反射和折射原理。

反射望远镜利用镜面的反射性质，通过反射光线的聚焦来形成图像。

常见的反射望远镜有开普勒望远镜和斯密特望远镜。

折射望远镜则利用镜片或透镜的折射性质，通过折射光线的聚焦来形成图像。

常见的折射望远镜有折射望远镜和开曼望远镜。

三、光学望远镜的结构光学望远镜一般由几个重要部分构成，包括目镜、物镜、焦平面和支架。

目镜是用于观测天体的装置，一般由放大倍数较小的透镜或镜面组成。

物镜是用于聚焦光线的光学元件，可以是镜面或者镜片。

焦平面是形成图像的区域，光学仪器一般安置在焦平面上。

支架是望远镜的基础结构，用于支撑和稳定望远镜的组件。

四、光学望远镜的应用光学望远镜广泛应用于天文学的观测和研究。

它可以用于观测星系、行星、恒星、星云等天体，研究它们的颜色、亮度、位置和运动等性质。

光学望远镜还可以用于探测宇宙中的暗物质和黑洞等神秘现象，以及研究宇宙的起源和演化。

此外，光学望远镜还可以用于地球观测，如测量地球的形状、地震活动等。

近年来，光学望远镜的应用还扩展到了其他领域，如航天、军事和医疗等。

五、光学望远镜的发展与展望光学望远镜的发展历程可以追溯到古代，但真正的科学应用始于近代。

随着科学技术的进步，光学望远镜的性能和精度得到了大幅提升。

现代光学望远镜在设计上越来越注重减小光学镜头的失真和加强光学镜头的透视效果，以获得更高的分辨率和清晰度。

未来，光学望远镜在观测方式、探测器和数据处理等方面将继续创新，以提高观测效率和精度。

六、结论光学望远镜作为天文学研究中的重要工具，通过聚焦和放大天体的光线，为天文学家提供了丰富的观测数据和研究手段。

随着科学技术的进步，光学望远镜的性能和精度得到了显著提高，为研究宇宙的奥秘提供了强有力的支持。

望远镜成像原理及焦距关系1. 介绍望远镜是一种用来观察远处物体的光学仪器。

它通过光学成像原理将远处物体的光线聚焦到人眼或探测器上，使我们能够清晰地观察到细节。

望远镜的成像原理和焦距关系是望远镜设计和使用的基础，下面将详细解释这些原理。

2. 光学成像原理光学成像原理是望远镜实现成像的基本原理。

当光线从远处物体上射入望远镜时，它会经过一系列光学元件的折射和反射，最终形成一个清晰的像。

这个过程可以分为两个阶段：物方光学系统和像方光学系统。

2.1 物方光学系统物方光学系统由望远镜的物镜组成。

物镜是望远镜的主要光学元件，它的作用是将光线聚焦到一个点上。

这个点叫做物方焦点。

物方光学系统的成像原理可以通过以下步骤来理解：1.光线从远处物体上射入物镜，经过折射后会聚焦到物方焦点上。

2.物方焦点是一个实像，它与物体位置相反，且放大了一定倍数。

3.物方光学系统的焦距决定了物方焦点的位置，焦距越短，物方焦点越靠近物镜。

2.2 像方光学系统像方光学系统由望远镜的目镜组成。

目镜是望远镜的第二个光学元件，它的作用是放大物方焦点，使我们能够清晰地观察到像。

像方光学系统的成像原理可以通过以下步骤来理解：1.物方焦点成为像方光学系统的物体，它发出的光线经过目镜的折射后，会形成一个放大的虚像。

2.虚像的位置取决于目镜的焦距，焦距越短，虚像越远离目镜。

3.虚像经过目镜后，再经过人眼或探测器的接收，形成我们能够观察到的像。

3. 焦距关系焦距是望远镜设计中一个重要的参数，它决定了望远镜的成像能力和观察距离。

焦距的大小与物镜和目镜的设计有关。

3.1 物镜焦距物镜的焦距决定了物方焦点的位置。

物镜的焦距越短，物方焦点越靠近物镜。

物镜的焦距可以通过以下公式计算：1/f = 1/u + 1/v其中，f是物镜的焦距，u是物体距离物镜的距离，v是物方焦点距离物镜的距离。

根据这个公式，我们可以得出以下结论：•当物体距离物镜越远时，物方焦点距离物镜越近，物镜的焦距越短。

光学课程设计——望远镜系统结构设计姓名：学号：班级：指导老师：一、设计题目：光学课程设计二、设计目的：运用应用光学知识，了解望远镜工作原理的基础上，完成望远镜的外形尺寸、物镜组、目镜组及转像系统的简易或原理设计。

了解光学设计中的PW法基本原理。

三、设计原理：光学望远镜是最常用的助视光学仪器，常被组合在其它光学仪器中。

为了观察远处的物体,所用的光学仪器就是望远镜,望远镜的光学系统简称望远系统. 望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。

所以，望远镜是天文和地面观测中不可缺少的工具。

它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统.其系统由物镜和目镜组成,当观察远处物体时,物镜的像方焦距和目镜的物方焦距重合,光学间距为零.在观察有限远的物体时,其光学间距是一个不为零的小数量,一般情况下,可以认为望远镜是由光学间距为零的物镜和目镜组成的无焦系统.常见望远镜按结构可简单分为伽利略望远镜，开普勒望远镜，和牛顿式望远镜。

常见的望远镜大多是开普勒结构，既目镜和物镜都是凸透镜（组），这种望远镜结构导致成像是倒立的，所以在中间还有正像系统。

物镜组（入瞳）目镜组视场光阑出瞳1'1ω2'2'ω3 'f物—f目'l z'3上图为开普勒式望远镜，折射式望远镜的一种。

物镜组也为凸透镜形式，但目镜组是凸透镜形式。

为了成正立的像，采用这种设计的某些折射式望远镜，特别是多数双筒望远镜在光路中增加了转像稜镜系统。

此外，几乎所有的折射式天文望远镜的光学系统为开普勒式。

伽利略望远镜是以会聚透镜作为物镜、发散透镜作为目镜的望远镜（会聚透镜的焦距要大于发散透镜的焦距），当远处的物体通远物镜(u>2f ）在物镜后面成一个倒立缩小的实像，而这个象一个要让它成现在发散透镜（目镜）的后面即靠近眼睛这一边，当光线通过发散透镜时，人就能看到一个正立缩小的虚象。

光学课程设计——望远镜系统结构参数设计一设计背景：在现在科学技术中，以典型精密仪器透镜、反射镜、棱镜等及其组合为关键部分的大口径光电系统的应用越来越广泛。

如：天文、空间望远镜；地基空间目标探测及识别；激光大气传输、惯性约束聚变装置等等……二设计目的及意义（1）、熟悉光学系统的设计原理及方法；（2）、综合应用所学的光学知识，对基本外形尺寸计算，主要考虑像质或相差；（3）、了解和熟悉开普勒望远镜和伽利略望远镜的基本结构及原理，根据所学的光学知识（高斯公式、牛顿公式等）对望远镜的外型尺寸进行基本计算；（4）、通过本次光学课程设计，认识和学习各种光学仪器（显微镜、潜望镜等）的基本测试步骤；三设计任务在运用光学知识，了解望远镜工作原理的基础上，完成望远镜的外形尺寸、物镜组、目镜组及转像系统的简易或原理设计。

并介绍光学设计中的PW法基本原理。

同时对光学系统中存在的像差进行分析。

四望远镜的介绍1．望远镜系统：望远镜是一种利用凹透镜和凸透镜观测遥远物体的光学仪器。

利用通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像，再经过一个放大目镜而被看到。

又称“千里镜”。

望远镜的第一个作用是放大远处物体的张角，使人眼能看清角距更小的细节。

望远镜第二个作用是把物镜收集到的比瞳孔直径（最大8毫米）粗得多的光束，送入人眼,使观测者能看到原来看不到的暗弱物体。

2．望远镜的一般特性望远镜的光学系统简称望远系统，是由物镜和目镜组成。

当用在观测无限远物体时，物镜的像方焦点和目镜的物方焦点重合，光学间隔d＝o。

当月在观测有限距离的物体时，两系统的光学问隔是一个不为零的小数量。

作为一般的研究，可以认为望远镜是由光学问隔为零的物镜和目镜组成的无焦系统。

这样平行光射入望远系统后，仍以平行光射出。

图9—9表示了一种常见的望远系统的光路图。

为了方便，图中的物镜和目镜均用单透镜表示。

这种望远系统没有专门设置孔径光阑，物镜框就是孔径光阑，也是入射光瞳，出射光瞳位于目镜像方焦点之外，观察者就在此处观察物体的成伤情况。

光学设计实验（一）望远镜系统设计实验1 实验目的（1）通过设计实验，加深对已学几何光学、像差理论及光学设计基本知识、一般手段的理解，并能初步运用；（2）介绍光学设计ZEMAX 的基本使用方法，设计实验通过ZEMAX 来实现 2 设计要求(1) 设计一个8倍开普勒望远镜的目镜，焦距f’=25mm ，出瞳直径D ’=4mm ，出瞳距>22mm ，视场角2ω’=25︒；考虑与物镜的像差补偿，目镜承担轴外像差的校正，物镜承担轴上像差的校正。

（总分：30分）（2）设计一个8倍开普勒望远镜的物镜，其焦距、相对孔径D/f ’、视场角、像差补偿要求根据设计（1）的要求来确定，要求给出计算过程。

（总分：30分）（3）将上述物镜与目镜组合成开普勒望远镜，要求望远镜的出射光束角像差小约3’左右。

如不符合要求，可结合ZEMAX 中paraxial 理想光学面，通过控制视觉放大倍率和组合焦距为无限大（如f ’>100000）等手段。

（总分：30分）（4）回答和分析设计中的相关问题（总分：10分）所有设计中采用可见光（F ，d ，C ）波段。

问题1：望远光学系统和开普勒望远镜的特点问题2：目镜的光学特性和像差特点问题3：常用的目镜有哪些？常用的折射式望远物镜有哪些？ 问题4：望远镜系统所需要校正的主要像差有那些？提示：目镜采用反向光路设计，目镜包括视场光阑，注意目镜孔径光阑的设置。

判定出射光束角像差小约3’左右的方法：在像面前插入一个paraxial 类型的面，若该面焦距（即与像面之间的距离）为1000mm ，则Spot diagram 的Geo Radius 则应小1mm 。

m 91512.5COS 343831000COS 3438322'μω=⨯⨯=⨯⨯≤f R 3 设计流程所谓光学系统设计就是根据使用要求，来决定满足使用要求的各种数据，即决定光学系统的性能参数、外形尺寸和各光组的结构等。

因此我们可以把光学设计过程分为4个阶段：外形尺寸计算、初始结构的计算和选择、象差校正和平衡以及象质评价。

放大倍率每一架双筒望远镜都有标有两个数字，第一个数字是指放大倍率。

它告诉我们通过望远镜观测时，被观测物能被拉近多少，例如使用8倍放大倍率的望远镜，可以让一只距离100米的鸟，看上去只有12.5米。

物镜直径双筒望远镜第二个特性数字指的是物镜直径（双筒望远镜入射通光孔径），是毫米做单位。

一架设计标准为10X50 的双筒望远镜的物镜直径为50毫米。

物镜直径越大，双筒望远镜采集光线的能力越强。

如果在弱光条件下观测，那么理想的选择是物镜直径为42或者50毫米的望远镜，物镜直径为20或者32毫米的双筒望远镜比较合适在日光条件下观测。

出瞳直径计算 : 物镜口径 (mm) / 倍率当你距离双筒望远镜目镜 30厘米左右观察目镜时，可以看到两个形如瞳孔的亮点，它的直径就是出瞳直径，出瞳直径等于以毫米为单位的物镜直径除以放大倍率。

出射光瞳首先告诉我们望远镜的质素 . 质素上乘者出射光瞳为一个完美清晰的圆形光点 , 位处中央 , 周围呈黑色 . 对普罗棱镜机型而言光点内有棱镜影子代表棱镜是次级玻璃 (BK7). 周围漏光则代表钟镜身防反光不佳 . 出射光瞳偏向一方或成榄核型则代表内部光轴变歪 . 出射光瞳越大 , 代表影像较光及较清晰锐利 ( 倍率低 ) 而且眼球较易看到影像 , 适合海事、环境不断晃动场合下使用 . 出射光瞳太细会使影像难于对准观测 . 但过了 7mm即超越人眼瞳孔极限大少 , 一部份光线便散失掉 , 造成浪费 . 而且人越老瞳孔越细 , 如 50 岁的人瞳孔夜间中扩到最大亦只有 5mm! 故此 7mm 机型如 7x50, 8x56,10x70 开始乏人问津 . 出射光瞳 5mm 机型如 10x50,8x40 反而最为适中 . 在日间我们眼睛瞳孔直径约 2-3mm, 故此出射光瞳少于 3mm 的如 Leica 8x20 BC 于日间观景没有问题 , 但夜间使用就不适合 .人眼的瞳孔可以随光线的强弱而变化，光线明亮则瞳孔缩小，光线微弱则瞳孔增大。

伽利略望远镜是由意大利天文学家伽利略·伽利莱在17世纪初期发明的一种光学望远镜。

它的光学结构相对简单，主要包括以下几个部分：
1. 物镜（Objective）：物镜是望远镜的主要光学部件，通常由凸透镜组成。

它的作用是收集并聚焦光线，形成真实的倒立的实像。

2. 目镜（Eyepiece）：目镜通常也由凸透镜组成，负责观察者的眼睛所看到的图像。

目镜会进一步放大并矫正物镜成像出的倒立图像，使其变成正立的放大图像。

3. 支架：伽利略望远镜通常的支架是两个管状结构，物镜和目镜分别安装在两端，形成一个固定的光学路径。

支架上还会有焦距调节装置来调整物镜和目镜之间的距离，以实现焦点的准确调整。

总的来说，伽利略望远镜的光学结构主要包括物镜、目镜和支架。

物镜负责收集光线并形成倒立的实像，目镜则放大并矫正实像，使其成为正立的放大图像。

这几个部分的结构相对简单，是伽利略望远镜早期光学设计的基础。

教您天文望远镜基础知识入门一、望远镜种类（一）折射式望远镜折射式望远镜的构造如下图：折射式望远镜由两个透镜组成：固定在镜筒前端的是物镜（其口径大小直接决定望远镜的性能）；在镜筒尾端可以调换的是目镜。

上图为星特朗AstroMaster系列 90EQ优点：视野较大、星像明亮，使用和维护比较方便，反差及锐利度较同口径的反射镜佳，摄影及高倍行星观测，效果都相当不错。

缺点：有色像差(色差)问题，会降低分辨率。

（二）反射式望远镜反射式望远镜的构造如下图：上图为牛顿式反射式望远镜。

上图为星特朗AstroMaster系列130EQ优点：无色差、强光力和大视场，非常适合深空天体的目视观测。

缺点：彗差和像散较大，视野边缘像质变差，操作不太容易, 维护相对复杂。

（三）折反射式望远镜折反射式望远镜的构造如下图：上图为星特朗Omni XLT 127综合了折射镜和反射镜的优点：视野大、像质好、镜筒短、携带方便。

有施密特-卡塞格林式和马克苏托夫-卡塞格林2种。

三种类型望远镜优缺点对比：（1）折射式：通常小型（口径80毫米以下）折射望远镜具有便携优势，结构简单可靠性高，可以在旅行时随身携带。

在拍摄要求不高的情况完全可以满足摄影需求，而且与相机连接简单可以作为长焦镜头使用。

（2）反射式：大口径反射虽然不便携，但比其他类型望远镜有很多优势。

首先，造价低廉，很多爱好者可以自己磨制。

其次，大口径成像效果更好，利于高倍观测，而且焦比较小，适合观测和拍摄深空天体。

（3）折反式：折反同时具备折射式望远镜的便携和反射式望远镜的成像优势，但价格较贵。

三种望远镜优缺点对比：折射式优点：结构简单，便携，成像锐度好，缺点：镜筒封闭维护保养容易有色差、球差，口径大的价格相对较贵光学结构：物镜——目镜结构反射式优点：口径大，成像亮度高，无色差，价格相对便宜缺点：不便携，有球差，镜筒开放维护保养相对困难光学结构：反射镜——副镜——目镜结构折反式优点：便携，成像质量较好，镜筒封闭维护保养容易，缺点：口径相对较大结构复杂，在同口径其他类型望远镜中价格最贵光学结构：改正镜——反射镜——副镜——目镜结构二、常见的天文望远镜光学名词口径：指望远镜物镜的有效直径，口径大小直接决定望远镜性能。
