基于机器视觉的智能无人车辆系统设计与实现智能无人车辆是近年来快速发展的技术领域,它基于机器视觉技术,能够通过传感器获取环境信息,实现自主导航和智能决策,具有广泛的应用前景。
本文将从系统设计和实现两个方面,探讨基于机器视觉的智能无人车辆系统。
首先,基于机器视觉的智能无人车辆系统的设计需要考虑传感器模块、数据处理模块和决策控制模块三个主要组成部分。
传感器模块可以包括摄像头、激光雷达、红外线传感器等,用于感知车辆周围环境。
数据处理模块主要负责将传感器获取的原始数据进行处理和分析,提取有用的信息。
决策控制模块则基于传感器模块和数据处理模块的信息,实现智能的决策和控制策略。
在传感器模块的设计和选择中,摄像头是智能无人车辆最常用的视觉传感器之一。
摄像头能够获取物体的图像信息,通过图像处理算法,识别道路、交通标志、其他车辆等目标,并提取出车辆需要的信息,如位置、速度等。
激光雷达是另一个常用的传感器,能够通过测量光的反射来获取物体的距离和形状信息,用于障碍物检测和避障。
红外线传感器可以用于检测车辆周围的热源,如其他车辆、人等,用于实现车辆的目标跟踪和行为预测。
在数据处理模块的设计中,需要运用计算机视觉和图像处理算法对传感器获取的图像或点云数据进行处理和分析。
计算机视觉技术包括目标检测、目标跟踪、视觉SLAM等,可以实现对道路、交通标志和其他车辆的检测和识别。
图像处理算法可以对图像进行增强处理、边缘检测、特征提取等,提取出车辆需要的关键信息。
此外,还可以运用深度学习算法,构建卷积神经网络(CNN)模型,用于目标识别和行为预测。
决策控制模块的设计需要根据传感器模块和数据处理模块的信息,实现智能的决策和控制策略。
基于机器学习算法,可以对传感器模块获取的数据进行建模和训练,生成智能行驶策略。
例如,可以使用强化学习算法,通过试错学习,让车辆自动选择最合适的驾驶动作。
此外,决策控制模块还需要实现车辆的动力控制、路径规划和避障等功能,确保车辆的安全和稳定。
基于人工智能技术的智能停车系统设计与实现智能停车系统是近年来基于人工智能技术快速发展起来的一种创新应用。
它利用先进的深度学习算法、计算机视觉技术和图像识别技术,通过智能摄像头对停车场区域进行监控,实现车辆自动识别、智能导航和自动泊车等功能,极大地提高了停车的效率和便利性。
### 一、系统设计与需求分析#### 1.1 系统设计目标智能停车系统的设计目标是提供一种智能化、高效率的停车解决方案,解决传统停车系统中用户停车难、停车费耗时、找不到车位等问题。
系统应具备自动识别车辆、智能导航、自动驾驶泊车、停车位实时监测等功能。
#### 1.2 功能需求- 车辆自动识别:系统通过摄像头对进出停车场的车辆进行自动识别,准确判断车辆信息,包括车牌号码和车辆颜色等。
- 智能导航:系统提供一个用户友好的移动应用程序,通过地图导航功能帮助用户快速找到可用停车位,并提供最优路径。
- 自动驾驶泊车:借助人工智能技术,系统可以实现自动驾驶泊车功能,无需人工干预,减少停车事故的发生。
- 停车位实时监测:系统通过摄像头实时监测停车位的使用情况,并将实时数据反馈给用户,为用户提供准确的停车位信息。
#### 1.3 系统架构智能停车系统的架构主要包括以下组件:- 摄像头:用于车辆识别和停车位监测。
- 传感器:用于检测停车位的状态,判断是否有车辆停放。
- 控制中心:负责处理摄像头和传感器的数据,并根据用户的需求进行车位推荐、导航和泊车指令。
- 移动应用程序:为用户提供智能导航、预定停车位和支付等功能。
### 二、系统实现与技术应用#### 2.1 车辆自动识别技术车辆自动识别是智能停车系统的关键技术之一。
这部分主要利用计算机视觉技术和图像识别算法。
通过深度学习技术,训练模型识别车辆信息。
算法会经过反复训练,不断优化准确率,确保系统能够准确识别车辆牌照和颜色。
#### 2.2 智能导航技术智能导航技术是为用户提供最佳停车位推荐和路径规划。

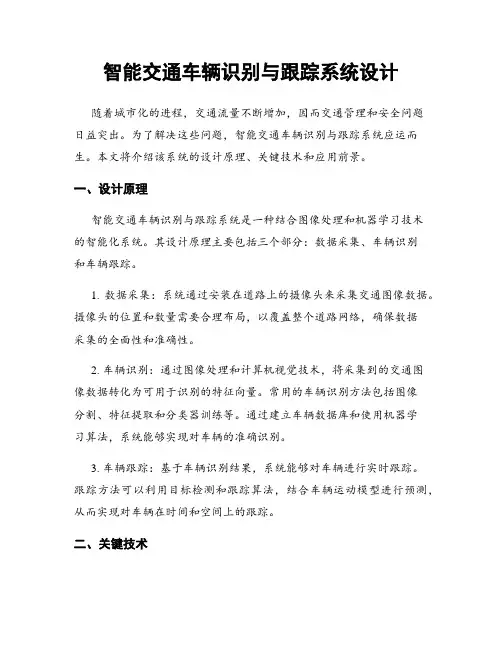

智能交通车辆识别与跟踪系统设计随着城市化的进程,交通流量不断增加,因而交通管理和安全问题日益突出。
为了解决这些问题,智能交通车辆识别与跟踪系统应运而生。
本文将介绍该系统的设计原理、关键技术和应用前景。
一、设计原理智能交通车辆识别与跟踪系统是一种结合图像处理和机器学习技术的智能化系统。
其设计原理主要包括三个部分:数据采集、车辆识别和车辆跟踪。
1. 数据采集:系统通过安装在道路上的摄像头来采集交通图像数据。
摄像头的位置和数量需要合理布局,以覆盖整个道路网络,确保数据采集的全面性和准确性。
2. 车辆识别:通过图像处理和计算机视觉技术,将采集到的交通图像数据转化为可用于识别的特征向量。
常用的车辆识别方法包括图像分割、特征提取和分类器训练等。
通过建立车辆数据库和使用机器学习算法,系统能够实现对车辆的准确识别。
3. 车辆跟踪:基于车辆识别结果,系统能够对车辆进行实时跟踪。
跟踪方法可以利用目标检测和跟踪算法,结合车辆运动模型进行预测,从而实现对车辆在时间和空间上的跟踪。
二、关键技术智能交通车辆识别与跟踪系统设计需要运用到多种关键技术,包括图像处理、计算机视觉、模式识别和机器学习等。
1. 图像处理:对采集到的交通图像数据进行预处理,包括去噪、图像增强和图像分割等,以提高后续车辆识别与跟踪的准确性。
2. 计算机视觉:利用计算机视觉相关算法,提取车辆特征来实现车辆识别。
常用的计算机视觉算法包括边缘检测、角点检测和特征描述等。
3. 模式识别:通过建立车辆数据库和使用模式识别算法,如支持向量机(SVM)和卷积神经网络(CNN),实现对车辆的分类和识别。
4. 机器学习:通过机器学习算法,如深度学习和强化学习,对采集到的车辆数据进行学习和训练,从而提高系统对车辆的识别和跟踪能力。
三、应用前景智能交通车辆识别与跟踪系统具有广阔的应用前景。
它可以应用于交通管理、道路安全、城市规划等领域,带来以下几个方面的益处:1. 交通管理:通过实时识别和跟踪交通车辆,系统可以提供实时的交通流量和拥堵情况信息,为交通管理部门提供决策支持,优化道路交通组织和减少交通拥堵。
基于计算机视觉的智能车辆识别与跟踪系统设计智能车辆识别与跟踪系统的设计是基于计算机视觉技术,在车辆识别和跟踪方面发挥着重要的作用。
该系统可以通过图像或视频数据对道路上的车辆进行自动识别和跟踪,为交通管理、安全监控以及智能交通系统等领域提供有力支持。
一、系统设计目标智能车辆识别与跟踪系统旨在实现以下目标:准确识别道路上的车辆;实时跟踪车辆的位置和动态行为;提供可靠的车辆信息用于其他应用;具备较高的鲁棒性和实时性。
二、系统设计原理智能车辆识别与跟踪系统的设计基于计算机视觉技术。
其主要框架包括图像采集、预处理、特征提取、车辆识别与跟踪等步骤。
1. 图像采集系统通过摄像头或其他图像采集设备获取道路上的车辆图像或视频。
采集设备的性能和布置位置对系统效果有重要影响,应根据具体应用场景进行选择和调整。
2. 预处理采集到的图像或视频数据需要进行预处理,以消除干扰和提高后续处理的效果。
预处理包括图像去噪、图像增强、图像分割等操作。
通过这些操作,可以得到清晰、准确的车辆图像,为后续的特征提取提供良好的基础。
3. 特征提取特征提取是智能车辆识别与跟踪系统的关键步骤。
系统需要从车辆图像中提取出能够表征车辆特征的关键信息。
常用的特征包括车辆颜色、形状、纹理等。
可以采用传统的特征提取算法,如Haar特征、SIFT特征等,也可以使用基于深度学习的卷积神经网络(CNN)进行特征提取。
4. 车辆识别与跟踪在获得了车辆的特征信息后,系统需要将其与已知的车辆模型进行比对,以实现车辆的识别。
识别结果可以用于车辆分类、车辆计数、车辆检测等应用。
同时,系统还需要实时跟踪车辆的位置和运动轨迹,以提供准确的车辆信息。
跟踪算法可以采用相关滤波器、卡尔曼滤波器等传统方法,也可以使用基于深度学习的目标跟踪算法。
三、系统设计关键技术与挑战智能车辆识别与跟踪系统的设计涉及到许多关键技术和挑战。
以下是其中一些主要方面:1. 图像处理和分析图像处理和分析是智能车辆识别与跟踪系统的基础。

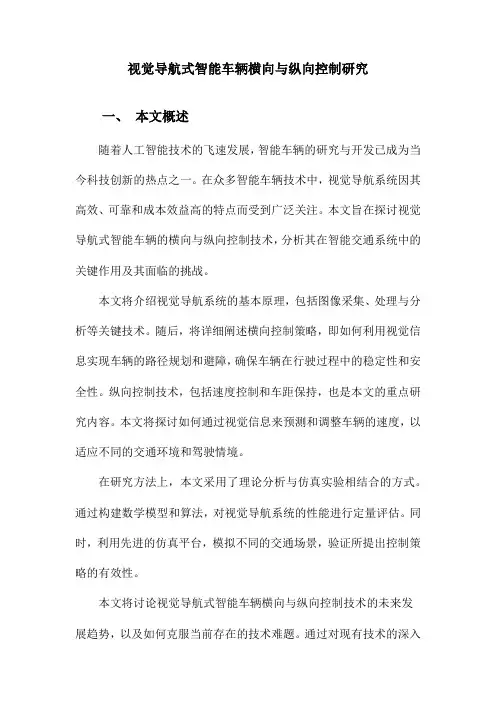

视觉导航式智能车辆横向与纵向控制研究一、本文概述随着人工智能技术的飞速发展,智能车辆的研究与开发已成为当今科技创新的热点之一。
在众多智能车辆技术中,视觉导航系统因其高效、可靠和成本效益高的特点而受到广泛关注。
本文旨在探讨视觉导航式智能车辆的横向与纵向控制技术,分析其在智能交通系统中的关键作用及其面临的挑战。
本文将介绍视觉导航系统的基本原理,包括图像采集、处理与分析等关键技术。
随后,将详细阐述横向控制策略,即如何利用视觉信息实现车辆的路径规划和避障,确保车辆在行驶过程中的稳定性和安全性。
纵向控制技术,包括速度控制和车距保持,也是本文的重点研究内容。
本文将探讨如何通过视觉信息来预测和调整车辆的速度,以适应不同的交通环境和驾驶情境。
在研究方法上,本文采用了理论分析与仿真实验相结合的方式。
通过构建数学模型和算法,对视觉导航系统的性能进行定量评估。
同时,利用先进的仿真平台,模拟不同的交通场景,验证所提出控制策略的有效性。
本文将讨论视觉导航式智能车辆横向与纵向控制技术的未来发展趋势,以及如何克服当前存在的技术难题。
通过对现有技术的深入分析和未来方向的展望,本文旨在为智能车辆的研究与应用提供有价值的参考和启示。
二、视觉导航技术概述视觉导航技术,作为智能车辆横向与纵向控制研究的重要组成部分,以其独特的优势在自动驾驶领域发挥着日益重要的作用。
该技术主要依赖于车载摄像头捕捉道路环境图像,并通过计算机视觉算法对这些图像进行处理,以识别道路标志、车道线、交通信号以及障碍物等关键信息。
通过这些信息,智能车辆可以精确地确定自身在道路上的位置,从而进行准确的横向和纵向控制。
视觉导航技术的核心在于图像处理与计算机视觉算法。
这些算法能够对摄像头捕捉到的图像进行预处理、特征提取、目标识别和跟踪等操作。
预处理步骤通常包括噪声消除、对比度增强和色彩校正等,以提高图像质量。
特征提取则专注于从图像中识别出有意义的特征点或特征线,如车道线的边缘、交通信号的颜色等。

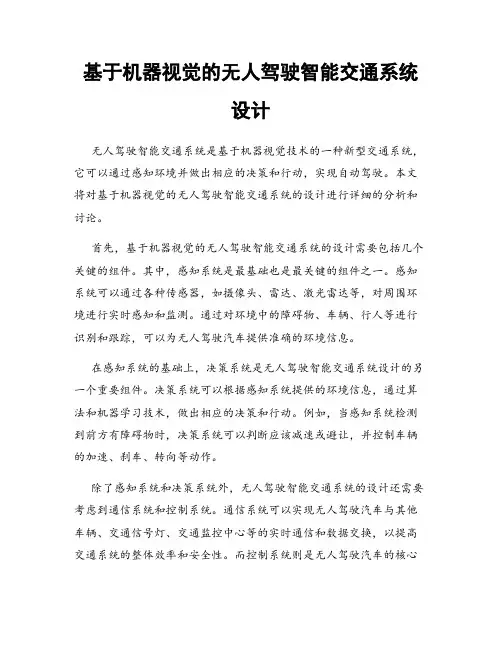

基于机器视觉的无人驾驶智能交通系统设计无人驾驶智能交通系统是基于机器视觉技术的一种新型交通系统,它可以通过感知环境并做出相应的决策和行动,实现自动驾驶。
本文将对基于机器视觉的无人驾驶智能交通系统的设计进行详细的分析和讨论。
首先,基于机器视觉的无人驾驶智能交通系统的设计需要包括几个关键的组件。
其中,感知系统是最基础也是最关键的组件之一。
感知系统可以通过各种传感器,如摄像头、雷达、激光雷达等,对周围环境进行实时感知和监测。
通过对环境中的障碍物、车辆、行人等进行识别和跟踪,可以为无人驾驶汽车提供准确的环境信息。
在感知系统的基础上,决策系统是无人驾驶智能交通系统设计的另一个重要组件。
决策系统可以根据感知系统提供的环境信息,通过算法和机器学习技术,做出相应的决策和行动。
例如,当感知系统检测到前方有障碍物时,决策系统可以判断应该减速或避让,并控制车辆的加速、刹车、转向等动作。
除了感知系统和决策系统外,无人驾驶智能交通系统的设计还需要考虑到通信系统和控制系统。
通信系统可以实现无人驾驶汽车与其他车辆、交通信号灯、交通监控中心等的实时通信和数据交换,以提高交通系统的整体效率和安全性。
而控制系统则是无人驾驶汽车的核心控制单元,它可以接收来自感知系统、决策系统和通信系统的指令,控制汽车的加速、刹车、转向等动作,实现自动驾驶的功能。
在基于机器视觉的无人驾驶智能交通系统设计中,还需要考虑到车辆之间的协同合作和道路基础设施的智能化。
车辆之间可以通过通信系统进行实时通信和协调,以实现更高效的交通流和减少交通拥堵。
而道路基础设施的智能化可以借助机器视觉和传感器技术,对道路状况进行实时监测和分析,为无人驾驶汽车提供更好的道路条件和交通信息。
除了上述组件之外,基于机器视觉的无人驾驶智能交通系统的设计还需要考虑到安全性和隐私保护等问题。
安全性是无人驾驶智能交通系统设计的核心要素之一,需要确保该系统在各种情况下都能够准确识别、判断和应对,避免交通事故的发生。
基于机器视觉的智能无人驾驶车辆设计与开发智能无人驾驶车辆的设计与开发是当今汽车工业中最具挑战性和激动人心的领域之一。
随着机器视觉技术的迅猛发展,基于机器视觉的智能无人驾驶车辆成为了研究和开发的热点。
本文将详细介绍基于机器视觉的智能无人驾驶车辆的设计原理、技术要点以及未来发展趋势。
一、设计原理基于机器视觉的智能无人驾驶车辆借助计算机视觉技术,通过感知环境中的视觉信息来实现车辆的自主导航、障碍物避让和道路规划等功能。
其设计原理主要包括以下几个方面:1. 感知与识别:通过搭载高清摄像头和其他传感器,车辆能够实时感知周围环境,并将采集到的图像数据进行处理和分析,实现车辆对道路、车辆和行人等物体的识别和辨别。
2. 地图构建与路径规划:车辆通过对所处环境的感知和识别,将图像信息与地图数据进行匹配,构建精确的地图模型。
基于该地图模型,车辆能够准确地规划并实施行驶路径,同时避开障碍物和危险区域。
3. 控制与决策:车辆根据感知到的环境信息和地图模型,通过智能决策算法对其行为进行规划和控制。
在不同的交通情况和道路环境下,车辆能够准确判断并作出合理的驾驶决策,例如加速、减速、转向等。
二、技术要点基于机器视觉的智能无人驾驶车辆设计与开发涉及多个关键技术要点:1. 视觉传感器:为了获取实时的环境信息,车辆需要搭载高清摄像头和其他传感器。
高清摄像头能够采集到详细的视觉信息,而其他传感器则可以提供额外的环境数据,例如雷达、激光雷达等。
2. 图像处理与分析:通过图像处理和计算机视觉算法,车辆能够对采集到的图像数据进行处理和分析,提取出有用的特征信息。
这些特征信息可以用于物体识别、目标跟踪以及道路标识等任务。
3. 深度学习与神经网络:深度学习和神经网络技术在机器视觉领域具有重要的应用。
通过训练神经网络模型,车辆可以实现高精度的目标检测、识别和跟踪能力,从而提高驾驶安全性和行驶效果。
4. 实时决策和控制:基于感知和识别结果,车辆需要能够实时做出决策并执行相应的控制指令。
基于机器视觉的智能驾驶辅助系统设计与开发智能驾驶辅助系统是近年来兴起的一项技术,旨在通过机器视觉技术提供一系列的辅助功能,以提高驾驶的安全性和舒适度。
本文将介绍基于机器视觉的智能驾驶辅助系统的设计与开发。
智能驾驶辅助系统,一般由多个模块组成,包括图像采集模块、图像处理模块、决策模块和控制模块。
其中,图像采集模块负责获取车辆周围的视觉信息,可以通过摄像头或者激光雷达等传感器实现。
而图像处理模块则对采集到的图像进行处理和分析,提取出车道线、交通标志、障碍物等重要特征。
在图像处理模块中,常用的算法包括图像分割、特征提取和目标检测。
图像分割可以将原始图像分割为不同的区域,如车道线、背景和障碍物。
特征提取是指从图像中提取出有用的特征信息,如车道线的位置和颜色等。
而目标检测则是识别出图像中的交通标志、行人、车辆等目标。
决策模块是智能驾驶辅助系统的核心部分,其根据图像处理模块提取的特征信息,分析当前道路情况,做出相应的决策。
例如,当检测到前方有障碍物时,系统可以自动刹车或者提醒驾驶员注意安全。
当车辆行驶偏离车道时,系统可以自动纠正方向或者发出警告。
控制模块则负责将决策结果转化为实际的控制信号,控制车辆的加速、刹车和转向等操作。
控制模块通常与车辆的电子控制单元(ECU)相连,通过发送控制指令实现对车辆的控制。
在智能驾驶辅助系统的设计与开发过程中,需考虑以下几个方面:首先,对于图像处理算法的选择和优化至关重要。
针对不同的场景和任务,应选取适合的算法,并优化其性能,以提高系统的实时性和准确性。
其次,系统的稳定性和可靠性也是设计中需要重点考虑的因素。
智能驾驶辅助系统必须能够在各种复杂的道路条件下正常工作,并保证驾驶员和车辆的安全。
因此,需要对系统进行充分的测试和验证,确保其在各种情况下的可靠性。
另外,智能驾驶辅助系统的人机交互界面也需要进行精心设计。
系统应提供清晰直观的显示,便于驾驶员理解当前道路情况,并根据需要作出相应的应对措施。

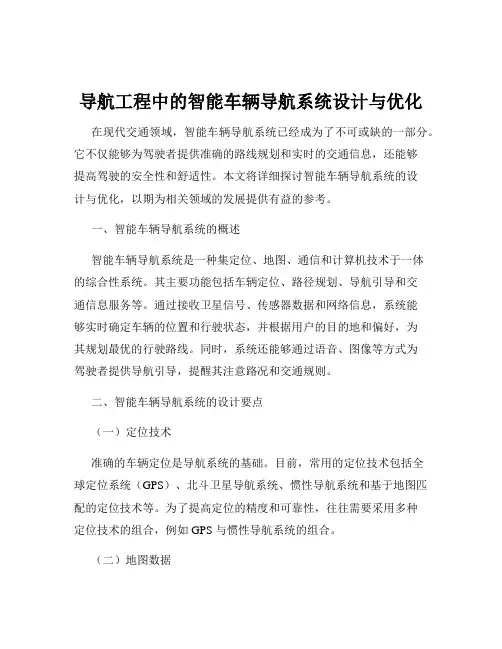

导航工程中的智能车辆导航系统设计与优化在现代交通领域,智能车辆导航系统已经成为了不可或缺的一部分。
它不仅能够为驾驶者提供准确的路线规划和实时的交通信息,还能够提高驾驶的安全性和舒适性。
本文将详细探讨智能车辆导航系统的设计与优化,以期为相关领域的发展提供有益的参考。
一、智能车辆导航系统的概述智能车辆导航系统是一种集定位、地图、通信和计算机技术于一体的综合性系统。
其主要功能包括车辆定位、路径规划、导航引导和交通信息服务等。
通过接收卫星信号、传感器数据和网络信息,系统能够实时确定车辆的位置和行驶状态,并根据用户的目的地和偏好,为其规划最优的行驶路线。
同时,系统还能够通过语音、图像等方式为驾驶者提供导航引导,提醒其注意路况和交通规则。
二、智能车辆导航系统的设计要点(一)定位技术准确的车辆定位是导航系统的基础。
目前,常用的定位技术包括全球定位系统(GPS)、北斗卫星导航系统、惯性导航系统和基于地图匹配的定位技术等。
为了提高定位的精度和可靠性,往往需要采用多种定位技术的组合,例如 GPS 与惯性导航系统的组合。
(二)地图数据高质量的地图数据是导航系统的核心。
地图数据不仅包括道路的几何形状、拓扑结构和属性信息,还包括交通标志、限速信息和兴趣点等。
为了满足导航系统的需求,地图数据需要具备高精度、高时效性和完整性。
同时,地图数据的更新和维护也是一个重要的问题,需要建立有效的机制来保证地图数据的准确性和及时性。
(三)路径规划算法路径规划是导航系统的关键功能之一。
常见的路径规划算法包括最短路径算法、最快路径算法和基于启发式搜索的算法等。
在实际应用中,需要根据不同的需求和场景选择合适的路径规划算法。
例如,在城市交通中,考虑到交通拥堵的情况,最快路径算法可能更为适用;而在长途旅行中,最短路径算法可能更能满足用户的需求。
(四)导航引导方式导航引导方式直接影响驾驶者对导航信息的理解和接受程度。
目前,常见的导航引导方式包括语音引导、图像引导和三维实景引导等。

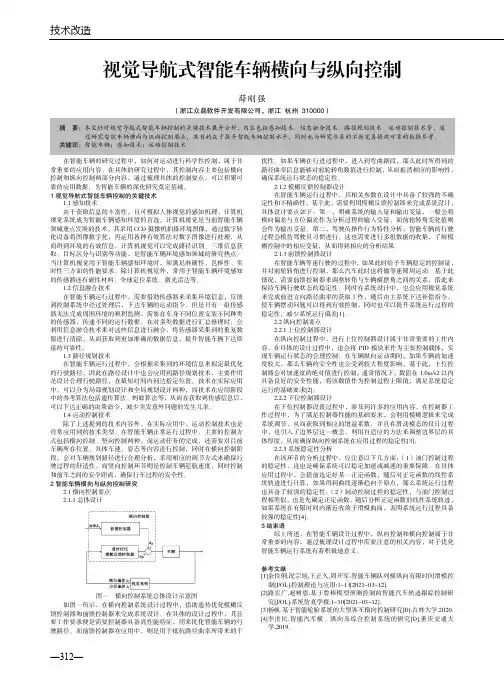

技术改造—312—视觉导航式智能车辆横向与纵向控制薛刚强(浙江众晶软件开发有限公司,浙江 杭州 310000)在智能车辆的研究过程中,如何对运动进行科学性控制,属于非常重要的应用内容。
在具体的研究过程中,其控制内容主要包括横向控制和纵向控制两部分内容,通过梳理具体的控制要点,可以积累可靠的应用数据,为智能车辆的深化研究奠定基础。
1视觉导航式智能车辆控制的关键技术1.1感知技术 由于获取信息的丰富性,且可模拟人体视觉的感知机理,计算机视觉系统成为智能车辆感知环境的首选。
计算机视觉是当前智能车辆领域重点发展的技术,其采用CCD 摄像机拍摄环境图像,通过数字转化设备将图像数字化,再运用各种有效算法对数字图像进行处理,从而得到环境的有效信息。
计算机视觉可以完成路径识别、三维信息获取、目标区分与识别等功能,是智能车辆环境感知领域的研究热点。
当计算机视觉用于智能车辆感知环境时,须满足准确性、色棒性、实时性三方面的性能要求。
除计算机视觉外,常用于智能车辆环境感知的传感器还有磁性材料、全球定位系统、激光雷达等。
1.2信息融合技术 在智能车辆运行过程中,需要借助传感器来采集环境信息,反馈到控制系统中经过处理后,下达车辆的运动指令。
但是只有一组传感器无法完成周围环境的顺利监测,需要在车身不同位置安装不同种类的传感器,传递不同的运行数据。
在对多类数据进行汇总整理时,会利用信息融合技术来对这些信息进行融合,将传感器采集到的重复数据进行清除,从而获取到更加准确的数据信息,提升智能车辆下达质量的可靠性。
1.3路径规划技术 在智能车辆运行过程中,会根据采集到的环境信息来拟定最优化的行驶路径,因此在路径设计中也会应用到路径规划技术,主要作用是设计合理行驶路径,在最短时间内到达指定位置。
技术在实际应用中,可以分为局部规划设计和全局规划设计两种,而技术在应用阶段中的参考算法包括遗传算法、蚂蚁算法等,从而在获取到传感信息后,可以下达正确的决策命令,减少突发意外问题的发生几率。
基于机器视觉的智能交通信号控制系统设计智能交通信号控制系统是现代城市交通管理的重要组成部分。
随着人工智能和机器视觉技术的发展,基于机器视觉的智能交通信号控制系统逐渐成为改善交通流量和道路安全的重要手段。
本文将介绍基于机器视觉的智能交通信号控制系统的设计原理和技术应用。
一、系统设计原理基于机器视觉的智能交通信号控制系统的设计原理基于对道路交通状况进行实时监测和分析,利用图像处理和模式识别技术来提取车辆和行人的信息,并根据实时交通流量和需求动态调整交通信号灯的控制策略。
系统的设计流程包括以下几个步骤:1. 数据采集:使用摄像头等设备对交叉口或路段进行视频采集,获取交通场景的实时图像。
2. 图像处理:对采集的图像进行预处理,例如去噪、图像增强等,以提高后续模式识别和目标检测的准确性。
3. 目标检测:利用机器学习和深度学习等技术,对图像中的车辆、行人和其他交通元素进行检测和识别,得到交通流量和行人数量等数据。
4. 交通状态评估:根据目标检测结果和实时交通数据,对当前交通状态进行评估,例如拥堵程度、通行能力等。
5. 交通信号控制策略生成:根据交通状态评估结果和路口设计,结合交通规则和优化算法,生成最优的交通信号灯控制策略。
6. 交通信号灯控制:将生成的交通信号灯控制策略发送给交通信号控制设备,实现交通信号灯的自动控制。
二、技术应用基于机器视觉的智能交通信号控制系统的技术应用主要体现在以下几个方面:1. 智能交通流量监测:通过对交通图像的处理和分析,系统可以实时监测道路上的车辆数量和行驶速度等信息,自动调整交通信号灯的时间间隔,以优化交通流量,减少拥堵情况的发生。
2. 行人与车辆的优先级控制:系统可以识别出交叉口附近的行人和车辆,并根据交通情况自动调整信号灯的控制策略,确保行人和车辆的安全优先级。
3. 高峰期交通流量调控:基于机器视觉的智能交通信号控制系统能够分析和预测道路上的交通流量,根据不同时间段的交通需求,自动调整信号灯的周期和相位,以最大限度地减少交通拥堵。
基于机器视觉的自主导航与避障系统设计自主导航和避障系统是现代机器人领域中的重要研究方向之一。
随着计算机视觉和人工智能的发展,基于机器视觉的自主导航与避障系统在无人驾驶汽车、无人机、机器人等领域具有广泛的应用前景。
本文将介绍基于机器视觉的自主导航与避障系统的设计流程和关键技术。
一、系统设计流程基于机器视觉的自主导航与避障系统的设计流程通常可以分为以下几个步骤:图像获取、图像预处理、目标检测与识别、地图构建与路径规划、运动控制与避障决策。
1. 图像获取:自主导航与避障系统首先需要获取环境图像。
可以使用摄像头、激光雷达等传感器获取实时图像流或深度信息。
2. 图像预处理:对于获取的图像进行预处理,包括图像去噪、图像增强、图像分割等操作,提高后续目标检测和识别的准确性。
3. 目标检测与识别:利用计算机视觉和深度学习技术,对图像中的目标进行检测和识别。
可以使用目标检测算法如YOLO、RCNN等,对感兴趣的目标进行定位和分类。
4. 地图构建与路径规划:根据目标检测和识别的结果,构建环境地图,并进行路径规划。
路径规划算法可以使用A*算法、Dijkstra算法等,根据起点、终点和环境地图,找到最优路径。
5. 运动控制与避障决策:根据路径规划的结果,进行运动控制和避障决策。
运动控制可以利用轮式差速驱动、PID控制等方法,控制机器人的运动。
避障决策可以应用感知与规划技术,通过避开障碍物或规避危险区域,保证机器人的安全自主导航。
二、关键技术基于机器视觉的自主导航与避障系统设计涉及到多个关键技术,下面将详细介绍其中几个重要的技术。
1. 目标检测与识别:目标检测和识别是整个系统的核心技术,可以利用深度学习中的卷积神经网络(CNN)进行目标检测与分类。
通过训练大量的标注数据,可以使系统具备较高的目标识别准确性和鲁棒性。
2. 地图构建与路径规划:地图构建是通过将目标检测和识别的结果融合,形成环境地图。
路径规划则是根据地图构建的结果,利用不同的算法寻找机器人的最优路径。
0 引言导航系统对自动驾驶的重要性日益凸显,车辆导航系统不仅可以确定车辆的最优路径,而且可以实时监测车辆的速度和加速度。
该智能车导航系统使用视觉导航图像传感器获取路径信息,再传输到处理器中进行处理,对信息图像进行二值化,根据小车与目标的位置,求得相对位置的偏移角度,并传送给车体。
车体再将接收到的图像信息与陀螺仪获取的数据相结合,控制转向;速度传感器获取实时速度,采用增量式PID 实现对电机的闭环控制,最终实现一套自主路径规划导航控制系统[1]。
1 系统设计方案整个系统主要由图像采集平台和智能车平台两个部分组成。
图像采集平台主要实现摄像头数据的采集、处理和无线传输系统,智能车平台主要有K60单片机最小系统、避障模块、电机驱动模块、无线传输模块、陀螺仪模块等组成。
总体设计结构框如图1所示。
2 系统硬件设计2.1 图像采集处理器图像采集主控芯片采用STM32F767。
其体积小,性能稳定,具有ARM32位Cortex-M7高性能CPU,工作频率高达216MHZ,内嵌1024KB 的高速FLASH 闪存程序存储容量。
具有睡眠、待机和关机三种模式使其具备较低的功耗;芯片有2个数模转换器,多达132个快速I/O 端口且所有端口均支持5V 信号,同时具备两个支持SMBus/PMBus 的I2C 接口、8个USART 接口、6个18M 位/秒的SPI 接口、CAN 接口和MicroUSB 接口。
核心板内部资源丰富,各模块相对独立[2]。
将摄像头采集来的图像数据,通过NRF24L01无线传感模块传输给地面的智能车。
图1 系统设计方案2.2 红外摄像头MT9V032图像采集对小车导航避障系统工作的稳定性和高效性起着重要的影响。
设计过程中综合对比后采用了红外广角摄像头MT9V032。
MT9V032具有感光面积大、高动态性能、自动to determine their environment and running state, realize the intelligent vehicle running speed and direction of closed loop control.Keywords:visual inspection; path planning; intelligent car基金项目:2018年安徽省大学生创新创业训练计划项目(AH201812216019 );2019年国家级大学生创新创业训练计划项目(201912216059);2019校级科研(2019zr012)。
智能车辆轨迹跟踪控制器设计随着科技的不断进步,智能车辆成为了今天城市交通中不可或缺的一部分。
智能车辆的关键技术之一就是轨迹跟踪控制器。
轨迹跟踪控制器是智能车辆自动驾驶系统的核心之一,它能够实现车辆在复杂环境中沿着预定轨迹行驶,确保车辆的安全性和稳定性。
本文将探讨智能车辆轨迹跟踪控制器的设计,并介绍其相关技术和应用。
一、轨迹跟踪控制器的作用与原理轨迹跟踪控制器的作用是在车辆自动驾驶过程中,根据车辆所在位置及运动状态,自动调节车辆的操纵输入,使车辆沿着预定轨迹行驶。
为了实现这一功能,轨迹跟踪控制器需要实时监测车辆的位置及速度,并基于车辆动力学模型和环境信息,计算出相应的操纵输入,然后通过执行机构进行实际控制。
轨迹跟踪控制器的设计原理通常是基于控制理论和动力学模型的。
控制理论提供了一系列的控制算法和策略,如PID控制器、模型预测控制器等,用于根据车辆状态和环境信息实时调节操纵输入。
动力学模型则提供了描述车辆运动规律的数学模型,包括车辆的运动方程、力学特性等,用于计算车辆的期望轨迹和相应的操纵输入。
设计一个高效可靠的轨迹跟踪控制器需要考虑诸多因素,包括控制算法的选择、车辆动力学模型的建立、传感器系统的设计、实时性和鲁棒性等。
下面将分别从这些方面介绍轨迹跟踪控制器的设计要点。
1.控制算法的选择控制算法是轨迹跟踪控制器设计中的关键因素之一。
常用的控制算法包括PID控制器、模型预测控制器、自适应控制器等。
在选择控制算法时,需要考虑车辆动力学特性、环境信息的可靠性、系统实时性和稳定性等因素。
不同的控制算法有不同的适用场景和特点,需要根据具体应用情况进行选择和调整。
2.车辆动力学模型的建立车辆动力学模型是轨迹跟踪控制器设计的基础。
建立准确可靠的车辆动力学模型对于控制器的性能至关重要。
车辆动力学模型通常包括车辆的运动方程、力学特性、悬架系统特性等,可以通过实验测试、仿真模拟等手段进行建立和验证。
3.传感器系统的设计传感器系统是轨迹跟踪控制器的重要组成部分,它能够为控制算法提供车辆位置、速度、姿态等信息。
车辆智能导航系统的设计与实现随着科技的不断发展,车辆智能导航系统已经成为了现代汽车世界中重要的一份子。
随着人们对于旅游、出行的需求越来越高,汽车生产厂商也在努力地开发新的车辆智能导航系统,给用户提供更为便捷、准确、实用的出行服务。
本文将围绕着车辆智能导航系统的设计与实现,总结分析该系统的核心技术和实现流程。
一、车辆智能导航系统的核心技术1. 建立地图数据库车辆智能导航系统的地图数据库是核心技术之一。
地图数据库需要包含各种不同级别的道路、交通信号、地标建筑、兴趣点等等各种信息。
地图数据库建立的过程需要耗费大量的时间、人力和财力,需要对地图进行全面而准确的测量、绘制以及收集周边地理信息。
并且,经常更新修改地图数据库也需要花费大量的人力资源。
2. 定位技术车辆的定位技术是车辆智能导航系统的重要技术之一。
GPS(全球定位系统)、北斗卫星系统、惯性导航系统、视觉识别技术以及车载传感器等多种技术都可以用于车辆定位。
GPS和北斗卫星系统通过地球上的卫星对车辆进行定位,具有定位精度高、覆盖范围广等特点。
惯性导航系统则可以测量汽车在空间中的加速度和角速度,计算车辆的运动状态并进行位置的估算。
视觉识别技术可以通过汽车前方的摄像头对周边环境进行识别,得到高精度的位置信息。
车载传感器可以通过汽车自身所搭载的各种传感器对汽车的位置进行计算。
3. 导航算法车辆智能导航系统的导航算法是决定车辆行车路径规划的重要因素之一。
通过对不同的线路条件、路况以及距离的综合考虑,智能导航系统可以给出一个最优的行车路径规划。
最优路径规划还可以考虑车辆的类型、驾驶者的习惯以及不同的出行需求等因素。
4. 交互界面车辆智能导航系统的交互界面是实现用户定义功能的重要组成部分。
用户可以通过车辆智能导航系统的交互界面来设置不同的行车路径、调整语音导航的音量大小以及显示相关的行车规划信息。
设计良好的交互界面在操作上更加便捷,同时也能够更好地增加车辆导航系统的易用性。
基于计算机视觉的智能公交调度系统设计近年来,随着城市化进程的加速和交通需求的不断增长,公交出行已成为城市居民生活中最为重要和基础的出行方式。
然而,由于城市道路数量的限制、车辆数量不足以及线路设置等因素的限制,公交调度一直是公交运营中最为棘手的问题之一。
为了更好地服务群众,提高公交运营效率,基于计算机视觉的智能公交调度系统应运而生。
一、智能公交调度系统的原理及优势智能公交调度系统是一种利用计算机视觉和人工智能等技术为基础,帮助公交公司进行公交调度的系统。
这种系统的基本原理是采用公交目视识别技术和公交实时监控技术,将监控区域内的公交车辆实时显示在电子地图上,从而为公交公司提供实时监控、调度和管理服务。
该系统有着许多的优势。
首先,基于计算机视觉的智能公交调度系统可以更快速更精确的完成调度任务,提高了工作效率和工作质量。
其次,该系统可以实现实时监控,及时发现问题,有效避免不必要的交通事故,保证出行安全。
最后,该系统可以根据交通拥堵情况、车辆数量等信息实现公交优先通行,缓解出行压力,让出行更加便捷和高效。
二、智能公交调度系统应用的具体案例1、北京智能公交调度系统北京市公交集团与阿里巴巴集团合作开发的智能公交调度系统于2017年上线运行。
该系统采用公交车实时监控技术等多种先进技术,能够实现对公交车辆位置、速度、运行时间等信息的实时监控,为公交公司提供实时调度和管理服务。
该系统可以根据交通拥堵情况实现智能路由调度,提高了公交运营效率。
2、上海智能公交调度系统上海智能公交调度系统是由上海市公交总公司与华为技术有限公司共同研发的。
该系统基于智能交通、智慧城市等研究成果,采用了先进的计算机视觉、人工智能等技术,为公交公司提供实时监控和调度服务。
该系统主要惠及乘客出行和公交车驾驶员的工作,提高了乘客的出行舒适度,提高了公交车驾驶员的工作效率。
三、展望智能公交调度系统的未来基于计算机视觉的智能公交调度系统已经初步普及,并在不同的城市中得到了成功的应用。
基于树莓派的智能车辆控制系统设计近年来,随着物联网技术的飞速发展,智能车辆控制系统也逐渐走进了人们的视线。
智能车辆控制系统,是一个由多种技术手段交错组成的系统,主要包括智能化导航系统、车辆控制系统、智能车身管理系统等,并且在该系统的实现上,树莓派被广泛应用。
树莓派是一种单板电脑,功耗低、体积小、性能强劲,便于搬运和安装,而且具有良好的兼容性和可扩展性,因此成为了很多物联网、人工智能等领域的首选。
树莓派搭载多种传感器和控制设备,可以用来为车辆控制系统提供重要数据或执行相关计算任务。
一、智能化导航系统的设计基于树莓派的智能车辆控制系统的核心是智能化导航系统。
首先,需要确定车辆行驶路线,确定起点和终点等信息。
接下来,根据车辆所处位置和目标点信息,系统将自动规划出最佳路径。
在该系统中,使用了GPS定位技术和姿态传感器来获取车辆当前位置、方向等信息,通过这些信息再结合地图数据实现定位和导航功能。
使用GPS技术获取当前位置信息,使用姿态传感器获取车辆的倾斜和偏差状态,并根据这些状态及目标点位置来规划路线。
在路线规划之后,还需要控制车辆的行驶方向和速度,在控制过程中,会使用到各种传感器技术,例如红外避障、超声波避障、舵机控制等,以防止车辆出现危险。
二、车辆控制系统的设计智能车辆控制系统的设计离不开车辆控制系统,该系统需要具有实时性、可靠性和安全性。
基于树莓派的车辆控制系统的主要功能包括:电机控制、伺服控制、传感器数据采集和先进的算法控制等。
同时,还需要更加专业的控制算法来使车辆完成各种复杂的控制运动,如控制车辆完成加、减速,转向等复杂的运动控制。
在车辆控制系统中,最常用的技术是PID控制,PID控制器是一个调整车辆控制器输出的算法,该算法具有适用于实时应用重要的性质,例如精度、强鲁棒性。
用简单的说法,就是控制应对不同情况的控制变量需要准确快速的获取,同时,需要针对不同情况设置出不同的控制方案和计算方式。
三、智能车身管理系统的设计在智能车辆控制系统中,智能车身管理系统同样非常重要,通过车身管理系统,可以实现对车辆数据和运行状态的实时监测和分析。
2006年10月第23卷第10期公路交通科技JournalofHighwayandTransportationResearchandDevelopmentOct.2006Vol.23No.10文章编号:1002-0268(2006)10-0103-05收稿日期:2005-08-02基金项目:中国博士后科学基金资助项目(2004036397);吉林大学青年教师基金资助项目作者简介:王荣本(1946-),男,教授,博士生导师.研究方向为智能车辆与汽车安全辅助驾驶.(wrb@jlu.edu.cn)0前言近年来,在解决生产线的自动化与高速公路智能化的同时,人们也将研究方向转向市内新型区域智能交通系统———CyberCarSystem的开发上来。
这是智能车辆领域又一新的发展方向,旨在解决城市交通中存在的很多问题,是人类科技发展的一个象征。
区域智能车辆(CyberCar)是具有完全自主驾驶能力的道路交通工具,在初始阶段,它只是为在市区或限定范围内以低速行驶的短途运输而设计的,长期目标是能够在专用轨道上高速自动运行。
智能车辆的导航方法根据导航信息的形式不同,一般分为无线式导航和有线式导航。
无线式导航又可分为参考位置设定法、标志反射法、图像识别法等。
有线导航可分为磁感应式导航法、标识线图像识别法等。
在上述的各种导航方式中,视觉导航因为具有信息丰富、适应范围广、智能化程度高等特有的优越性能而受到各国的关注,将逐渐成为智能车辆导航方式的主要发展方向。
对于户外自主引导区域智能车辆(CyberCar)的导航控制器,目前较少论文涉及,为了开展对该领域的研究,我们设计并制造了基于视觉导航的JLUIV-5区域智能车辆(Cyber-Abstract:TheguidingprincipleandcompositionofCyberCarbasedonmachinevisionwasintroduced.ApplyingIMsequencesignalsasinputresponsesignalsandleastsquaresmethodtoestablishthedynamicequationforCyberCarsteeringsystembysystemidentificationexperimentscombinedwiththepreviewkinematicsmodelandtwo-degreesteeringdynamicmodelofvehicle,thereforethesteeringcontrolmathematicsmodelbasedonpreviewkinematicsforCyberCarwasestablished.Theoptimalcontrolofalinearstate-variablefeedbackwasobtainedthroughthelinearquadraticformoptimalcontroltheory.ItwasprovedbythesimulationanalysisandoutdoorCyberCarexperimentsthattheoptimalcontrollercouldtracethepathsteadilyandreliably.Keywords:systemidentification;optimalcontroller;intelligentvehicle;CyberCar新型视觉区域智能车辆导航控制器设计王荣本,张荣辉,储江伟,金立生,游峰(吉林大学交通学院,吉林长春130025)摘要:简要介绍了基于机器视觉导航区域智能车辆(CyberCar)的导航原理和组成。
首先采用逆M序列作为辨识输入信号和最小二乘算法得到车辆转向系统的系统辨识特征方程,结合预瞄运动学模型和车辆二自由度转向动力学模型,从而建立车辆基于视觉预瞄的转向动力学控制数学模型,根据线性二次型最优控制理论得到状态线性反馈的最优控制规律。
通过仿真分析和试验,验证了最优控制器在CyberCar户外路径跟踪过程中平稳、可靠。
关键词:系统辨识;最优控制器;智能车辆;CyberCar中图分类号:TP24文献标识码:AControllerDesignforCyberCarBasedonVisionNavigationWANGRong-ben,ZHANGRong-hui,CHUJiang-wei,JINLi-sheng,YOUFeng(CollegeofTransportation,JilinUniversity,JilinChangchun130025,China)公路交通科技第23卷Car)试验样车,并基于该平台设计最优控制器进行试验研究工作。
1车辆视觉导航原理目前,视觉导航逐渐成为智能车辆导航方式的主流。
我们在路面铺设反光白条,由于路标和暗色路面在CCD所采图像中的灰度值具有一定差异,进行相关图像处理工作来拟合路径的中心线,得到准确的路径信息,如图1所示。
图像的中心点位置代表车辆的纵向中心线和横向中心线的交点,当图像的横向中心线与路径中心线交点位于图像中心点左边时,侧向距离偏差ed定义为负;当图像的横向中心线与路径中心线交点位于图像中心点右边时,侧向距离偏差ed定义为正。
方位偏差eθ以垂直向上为起始方向,顺时针为正,逆时针为负。
1.1方位偏差的计算得到拟合的路径中心线之后,设直线方程为:y=Ax+D,其中A为直线斜率,D为直线截距。
车辆的方位偏差eθ=-atan(A)。
图1导航控制器输入参数Fig.1Theinputparametersofcontroller1.2侧向偏差的计算使图像横向中心线与路径拟合中心线相交,得到交点O(xo,yo),则O点横坐标和图像中心点的横坐标之差即为车辆的侧向距离偏差ed:ed=xo-w/2,式中,w为图像的宽度。
2车辆转向最优控制器设计区域智能车辆(CyberCar)的结构示意图如图2所示,主要包括转向系统、驱动系统、控制单元、安全保障系统、计算机控制平台、充电装置。
CCD安装在CyberCar挡风玻璃前处。
2.1车辆转向系统的系统辨识车辆要实现灵敏的转向控制,其转向机构的数学模型在控制器设计中占有重要地位,描述着计算机D/A输出值和转向轮转角的关系。
采用数学解析方法十分复杂且通常不能反映系统特性,故采用系统辨识的方法进行建模。
辨识原理如图3所示。
图2CyberCar结构示意图Fig.2ThestructureofCyberCar图3CyberCar转向系统辨识原理Fig.3Theidentificationprincipleofsteeringsystem要得到车辆转向系统动态特征方程,首先对CyberCar转向系统进行阶跃输入响应试验,如图4所示,步进电机输入频率的大小为800Hz,右图为采用了ButterWorth[8,0.386]低通滤波器数据处理后的结果,可看出转向轮转角在很短的时间内就进入稳态过程,难以反映系统动态特性,所以做差分处理,可得转向轮角速度阶跃响应曲线,如图5所示,输入频率为800Hz,右图为采用了ButterWorth[8,0.273]低通滤波器数据处理后的结果。
差分公式为:图4CyberCar转向系统阶跃响应曲线图Fig.4Thestepresponseofsteeringsystem104第10期图5角速度阶跃响应Fig.5Theanglespeedstepresponseω(k)=πα[(k+1)T]-α(KT)180T。
选逆M序列信号为辨识输入信号,它和白噪声信号的自相关函数如(1)、(2)式,产生方法为M序列与方波复合,如(3)式。
最高响应频率fm=1.67Hz,最小时钟周期Δt和逆M序列信号周期Np根据经验公式(4)、(5)取0.18s和15,幅值A取800Hz。
RM(τ)=a21-NP+1NPτΔt!",-Δt≤τ≤Δt,(1)RM(τ)=a2-NP,Δt<τ<(NP-1)Δt,(2)IM(k)=M(k)$S(k),(3)(NP-1)×Δt>Ts,(4)Δt≤0.3×1fm!",(5)A(z-1)y(k)=B(z-1)u(k)+e(k),(6)其中,A(z-1)=1+a1z-1+…+anaz-na;B(z-1)=b0+b1z-1+…+bnaz-nb。
图6为逆M序列的试验结果,数据处理过程中采用ButterWorth[8,0.257]低通滤波器进行处理。
假设CyberCar转向模型为ARX模型,如公式(6),采用最小二乘估计法得到CyberCar转向系统动态特性方程G(s)并作降阶处理,图7为系统仿真与试验数据对比图,拟合率为93.5%,Ts为采样时间。
G(s)=0.02029s3-0.0447s2+58.101s+96.14746.23s3+72.89s2+695.73s+1010.9,G′(s)=0.6209s+6.6361(降阶后)。
2.2预瞄运动学和二自由度转向动力学模型视觉信息是操纵车辆时最重要的信息来源,但是此时的视觉信息不是车辆质心处的侧向偏差和方位偏差,而是车辆前方某预瞄点处的偏差,这对车辆的自主导航是非常关键的。
取预瞄运动学模型为:图6逆M序列试验结果Fig.6TheexperimentresultofIMsequence图7仿真与试验对比图Fig.7Thecontrastbetweenmeasuredoutputandsimulatedmodeloutputed=vxeθ-vy-φL,eθ=vxM-φ%,・・・・其中,vx和vy分别为车辆质心处的速度分量;φ・为车辆横摆角速度;M代表道路曲率;L是预瞄距离。
根据车辆在二自由度模型下纵横轴线上的力平衡方程,推导出车辆转向运动的侧向动力学方程:mv2ρsinβ-mvcosβ+Frz+Ffzcosδ-Ffsinδ=0,mv2ρcosβ+mvsinβ-Fr-Frzsinδ-Ffcosδ=0,vy=-Kr+Krmvxvy+KrLr-KfLfmvx-vx!"φ+Kfmδ,φ=-LfKf+LrKrIvxvy-L2fKf+LrKrIvxφ+LfKfIδ。
・・・・・22.3CyberCar转向控制状态空间模型的建立王荣本,等:新型视觉区域智能车辆导航控制器设计105公路交通科技第23卷结合区域智能车辆(CyberCar)转向系统的动态特征方程、预瞄运动学模型与车辆二自由度动力学模型,得到CyberCar转向控制的状态空间模型。
