高中物理模型分类解析模型2活结与死结(解析版)高中物理模型分类解析：模型2活结与死结在高中物理学习中，模型是帮助学生理解和掌握物理概念和现象的重要工具。
模型可以根据其特点和应用范围进行分类，其中模型2包括活结和死结两种类型。
本文将对这两种模型进行解析，帮助读者更好地理解它们的特点和应用。
1. 活结模型活结模型属于高度简化和理想化的模型，主要用于分析和解释某一物理现象。
它通过假设和简化，将复杂的事实抽象成一个简单的系统，使学生能够更容易理解和处理物理问题。
活结模型的特点是可调节性，即学生可以通过更改模型中的参数和假设情况来观察其对物理现象的影响。
这种灵活性使学生能够在模型中进行实验和推测，从而培养他们的科学思维和实验技巧。
活结模型通常通过图示或图表形式展示，以帮助学生更直观地理解。
例如，在力学中，弹簧振子可以作为一个活结模型，通过调节弹性系数、质量和阻尼等参数，来观察振动频率和振幅的变化。
活结模型的应用范围广泛，适用于各个物理学科的学习和问题解决，如力学、电磁学、光学等。
它可以帮助学生深入了解物理概念，形成对物理规律的认识，同时也为他们提供了探索未知现象的契机。
2. 死结模型死结模型是对某一物理现象或系统的全面描述和分析，它包括了所有可能的情况和变量，以尽可能准确地表达和解释所研究的物理现象。
与活结模型相比，死结模型更加细致和复杂。
死结模型的特点是确定性和基于理论。
它通过物理定律和数学公式，准确描述和预测物理系统的行为。
死结模型通常由一系列方程式或数学表达式构成，以建立系统的数学关系，从而解决物理问题。
死结模型在物理学研究和工程应用中具有重要意义。
例如，在热力学中，理想气体状态方程可以看作是一个死结模型，它考虑了温度、压力和体积之间的关系，以描述气体的性质和行为。
需要注意的是，死结模型在建立过程中必须严谨和精确，缺乏一个关键的因素可能导致模型的不准确。
因此，对于学生来说，理解和应用死结模型需要扎实的物理基础和数学能力。

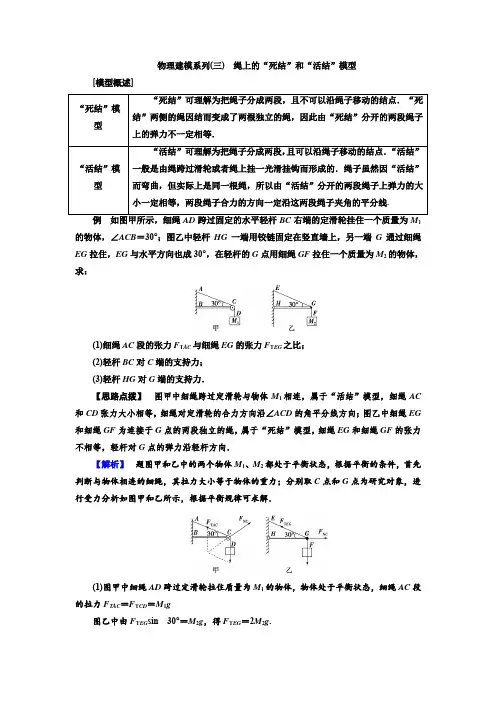

物理建模系列(三)绳上的“死结”和“活结”模型[模型概述]1的物体，∠ACB＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，在轻杆的G点用细绳GF拉住一个质量为M2的物体，求：(1)细绳AC段的张力F T AC与细绳EG的张力F T EG之比；(2)轻杆BC对C端的支持力；(3)轻杆HG对G端的支持力．【思路点拨】图甲中细绳跨过定滑轮与物体M1相连，属于“活结”模型，细绳AC 和CD张力大小相等，细绳对定滑轮的合力方向沿∠ACD的角平分线方向；图乙中细绳EG 和细绳GF为连接于G点的两段独立的绳，属于“死结”模型，细绳EG和细绳GF的张力不相等，轻杆对G点的弹力沿轻杆方向．【解析】题图甲和乙中的两个物体M1、M2都处于平衡状态，根据平衡的条件，首先判断与物体相连的细绳，其拉力大小等于物体的重力；分别取C点和G点为研究对象，进行受力分析如图甲和乙所示，根据平衡规律可求解．(1)图甲中细绳AD跨过定滑轮拉住质量为M1的物体，物体处于平衡状态，细绳AC段的拉力F TAC＝F T CD＝M1g图乙中由F T EG sin 30°＝M2g，得F T EG＝2M2g.所以F T ACF T EG＝M1 2M2.(2)图甲中，三个力之间的夹角都为120°，根据平衡规律有F N C＝F T AC＝M1g，方向与水平方向成30°，指向右上方．(3)图乙中，根据平衡规律有F T EG sin 30°＝M2g，F T EG cos 30°＝F N G，所以F N G＝M2g cot 30°＝3M2g，方向水平向右．【答案】(1)M12M2(2)M1g，方向与水平方向成30°指向右上方(3)3M2g，方向水平向右[高考真题]1．(2013·重庆卷，1)如图所示，某人静躺在椅子上，椅子的靠背与水平面之间有固定倾斜角θ.若此人所受重力为G，则椅子各部分对他的作用力的合力大小为()A．G B．G sin θC．G cos θD．G tan θ【解析】运用力的平衡条件，可求得椅子对人的作用力．选人为研究对象，人受到重力和椅子各部分对他的作用力的合力，根据力的平衡条件可知，椅子对他的作用力的合力与重力等大、反向，故选项A正确．【答案】 A2．(2013·课标卷Ⅱ，15)如图，在固定斜面上的一物块受到一外力F的作用，F平行于斜面向上．若要物块在斜面上保持静止，F的取值应有一定范围，已知其最大值和最小值分别为F1和F2(F2>0)．由此可求出()A．物块的质量B．斜面的倾角C．物块与斜面间的最大静摩擦力D．物块对斜面的正压力【解析】物块受与斜面平行的外力F作用，而在斜面上静止，此时摩擦力的大小和方向将随F的变化而变化．设斜面倾角为θ，由平衡条件F1－mg sin θ－F fmax＝0，F2－mg sinθ＋F fmax ＝0，解得F fmax ＝F 1－F 22，故选项C 正确． 【答案】 C3.(2016·课标卷Ⅲ，17)如图，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球．在a 和b 之间的细线上悬挂一小物块．平衡时，a 、b 间的距离恰好等于圆弧的半径．不计所有摩擦．小物块的质量为( )A.m 2 B ．32m C.mD ．2m【解析】 根据题意设悬挂小物块的点为O ′，圆弧的圆心为O ，由于ab ＝R ，所以三角形Oab 为等边三角形，根据几何知识可得∠aO ′b ＝120°，而一条绳子上的张力大小相等，故T ＝mg ，小物块受到两条绳子的拉力作用大小相等，夹角为120°，故受到的拉力的合力等于mg ，因为小物块受到绳子的拉力和自身重力作用，处于平衡状态，故拉力的合力等于小物块的重力为mg ，所以小物块的质量为m ，C 正确．【答案】 C[名校模拟]4．(2018·安徽合肥段考)将两个质量均为m 的小球a 、b 用细线相连后，再用细线悬挂于O 点，如图所示，用力F 拉小球b ，使两个小球都处于静止状态，且细线Oa 与竖直方向的夹角保持θ＝30°，则F 达到最小时Oa 绳上的拉力为( )A.3mg B ．mg C.32mg D ．12mg【解析】 以两个小球组成的整体为研究对象，分析受力，作出F 在不同方向时整体的受力图，根据平衡条件可知，F 与T 的合力与重力2mg 总是大小相等、方向相反，由力的合成图可知，当F 与绳子Oa 垂直时，F 有最小值，即图中2位置，F 的最小值为F min ＝2mg sin 30°＝mg ，T ＝2mg cos 30°＝3mg ，A 正确．【答案】 A5.(2018·广东仲元中学月考)如图所示，跳伞运动员打开伞后经过一段时间，将在空中保持匀速降落．已知运动员和他身上装备的总重力为G 1(不包括伞面)，圆顶形降落伞伞面的重力为G 2，有8条相同的拉线，一端与飞行员相连(拉线重力不计)，另一端均匀分布在伞面边缘上(图中没有把拉线都画出来)，每根拉线和竖直方向都成30°角．那么每根拉线上的张力大小为( )A.G 14 B ．3G 112 C.G 1＋G 28D ．3G 1＋G 212【解析】 对运动员进行受力分析可知，8条拉线拉力的合力与运动员的重力等大反向，即8条拉线在水平方向的分力的合力为零，竖直方向分力的合力与运动员的重力等大反向，根据对称性可知，8条拉线的张力大小都相等，每条拉线的张力在竖直方向的分力F y ＝F cos 30°，且8F y ＝G 1，可得F ＝G 18cos 30°＝G 143＝3G 112，故B 正确，A 、C 、D 错误．【答案】 B 6.(2018·山东泰安高三上学期期中)在日常生活中，力的分解有着广泛的应用．如图为用斧子把树桩劈开的图示，斧子对木桩施加一个向下的力F 时，产生了大小相等的两个侧向分力F 1、F 2，下列关系正确的是( )A ．F ＝2F 1sin(θ2)B ．F ＝2F 1sin θC ．F ＝2F 1cos(θ2)D ．F ＝2F 1cos θ【解析】 F 1、F 2与水平方向的夹角为θ2，则F ＝2F 1sin θ2，A 对．【答案】 A课时作业(五) [基础小题练]1．(2018·广州调研)如图，三个大小相等的力F ，作用于同一点O ，则合力最小的是( )【解析】 根据矢量合成的平行四边形定则可知，C 选项的合力为零，即合力最小，C 正确．【答案】 C2.(2018·淮安模拟)我国海军在南海某空域举行实兵对抗演练，某一直升机在匀速水平飞行过程中遇到突发情况，立即改为沿虚线方向斜向下减速飞行，则空气对其作用力可能是( )A ．F 1B ．F 2C ．F 3D ．F 4【解析】 因为直升机沿虚线方向斜向下减速飞行，故合力沿虚线向上，直升机受到竖直向下的重力以及空气作用力两个力，要想合力沿虚线向上，则根据矢量三角形可得空气对其作用力可能为F 1，如图所示．【答案】 A3.(2018·石家庄模拟)如图所示，一个“Y”形弹弓顶部跨度为L ，两根相同的橡皮条自由长度均为L ，在两橡皮条的末端用一块软羊皮(长度不计)做成裹片．若橡皮条的弹力与形变量的关系满足胡克定律，且劲度系数为k ，发射弹丸时每根橡皮条的最大长度为2L (弹性限度内)，则发射过程中裹片对弹丸的最大作用力为( )A ．kLB ．2kL C.32kL D ．152kL 【解析】 设发射弹丸瞬间两橡皮条间的夹角为2θ，则sin θ＝L 22L ＝14，cos θ＝1－sin 2θ＝154.发射过程中裹片对弹丸的最大作用力为F 合＝2F cos θ，F ＝kx ＝kL ，故F 合＝2kL ·154＝152kL ，D 正确． 【答案】 D4．手握轻杆，杆的另一端安装有一个小滑轮C ，支持着悬挂重物的绳子，如图所示，现保持滑轮C 的位置不变，使杆柄向上转动一个角度，则杆对滑轮C 的作用力将()A ．变大B ．不变C ．变小D ．无法确定【解析】 杆对滑轮C 的作用力大小等于两绳上拉力的合力，由于两绳上拉力的合力不变，故杆对滑轮C 的作用力不变．【答案】 B5．如图所示，作用于O 点的三个力F 1、F 2、F 3合力为零，F 1沿－y 方向，大小已知．F 2与＋x 方向夹角为θ(θ<90°)，大小未知．下列说法正确的是()A．F3可能指向第二象限B．F3一定指向第三象限C．F3与F2的夹角越小，则F3与F2的合力越小D．F3的最小可能值为F1cos θ【解析】因F1、F2、F3的合力为零，故F3应与F2、F1的合力等大反向，故F3可能指向第二象限，也可能指向第三象限，选项A正确，B错误；F3、F2的合力与F1等大反向，而F1大小、方向均已知，故F3与F2的合力与其夹角大小无关，选项C错误；当F3与F2垂直时，F3最小，其最小值为F1cos θ，选项D正确．【答案】AD6.(2018·六安一中二模)如图所示，两个质量为m1的小球套在竖直放置的光滑支架上，支架的夹角为120°，用轻绳将两球与质量为m2的小球连接，绳与杆构成一个菱形，则m1∶m2为()A．1∶1 B．1∶2C．1∶ 3 D．3∶2【解析】将小球m2的重力按效果根据平行四边形定则进行分解如图，由几何知识得T＝m2g，对m1受力分析，由平衡条件，在沿杆的方向有：m1g sin 30°＝T sin 30°，得：T＝m1g，可见m1∶m2＝1∶1，故选A.【答案】 A[创新导向练]7．生活实际——千斤顶中的力学原理(2018·贵阳监测)如图所示是轿车常用的千斤顶，当摇动把手时，螺纹轴就能迫使千斤顶的两臂靠拢，从而将汽车顶起．当车轮刚被顶起时汽车对千斤顶的压力为1.0×105 N，此时千斤顶两臂间的夹角为120°.下列判断正确的是()A．此时千斤顶每臂受到的压力大小均为5.0×104 NB ．此时千斤顶对汽车的支持力为1.0×104 NC ．若继续摇动把手，将汽车顶起，千斤顶每臂受到的压力将增大D ．若继续摇动把手，将汽车顶起，千斤顶每臂受到的压力将减小【解析】 车轮刚被顶起时，千斤顶两臂支持力的合力为千斤顶对汽车的支持力，等于汽车对千斤顶的压力，大小为1.0×105 N ，B 项错误；两臂夹角为120°，由力的合成可知千斤顶每臂受到的压力为1.0×105 N ，A 项错误；继续摇动把手，将汽车顶起，千斤顶两臂夹角减小，每臂受到的压力减小，D 项正确，C 项错误．【答案】 D8．生活实际——以“减速带”为背景考查力的合成问题减速带是交叉路口常见的一种交通设施，车辆驶过减速带时要减速，以保障行人的安全．当汽车前轮刚爬上减速带时，减速带对车轮的弹力为F ，下图中弹力F 画法正确且分解合理的是( )【解析】 减速带对车轮的弹力方向垂直车轮和减速带的接触面，指向受力物体，故A 、C 错误；按照力的作用效果分解，将F 可以分解为水平方向和竖直方向，水平方向的分力产生的效果减慢汽车的速度，竖直方向上分力产生向上运动的作用效果，故B 正确，D 错误．【答案】 B9．人体生理——关节运动中所包含的力学问题如右图所示，人屈膝下蹲时，膝关节弯曲的角度为θ.设此时大小腿部的肌肉群对膝关节的作用力F 的方向水平向后，且大腿骨和小腿骨对膝关节的作用力大致相等，那么脚掌所受小腿骨沿竖直方向的力约为( )A.F2sin (θ2)B ．F 2cos (θ2)C.F 2tan (θ2)D ．F 2tan(θ2)【解析】 根据题意先将肌肉群对膝关节的作用力F 沿大腿骨和小腿骨方向分解，然后再分解小腿骨方向的分力，即可知D 正确．【答案】 D10．科技生活——缓冲门中的力学问题分析如图所示为缓慢关门时(图中箭头方向)门锁的示意图，锁舌尖角为37°，此时弹簧弹力为24 N ，锁舌表面较光滑，摩擦不计(sin 37°＝0.6，cos 37°＝0.8)，下列说法正确的是( )A ．此时锁壳碰锁舌的弹力为40 NB ．此时锁壳碰锁舌的弹力为30 NC ．关门时锁壳碰锁舌的弹力逐渐增大D ．关门时锁壳碰锁舌的弹力保持不变【解析】 锁壳碰锁舌的弹力分解如图所示，其中F 1＝F N sin 37°，且此时F 1大小等于弹簧的弹力为24 N ，解得锁壳碰锁舌的弹力为40 N ，选项A 正确，B 错误；关门时，弹簧的压缩量增大，弹簧的弹力增大，故锁壳碰锁舌的弹力逐渐增大，选项C 正确，D 错误．【答案】 AC[综合提升练]11．(2018·山东泰安高三上学期期中)质量为m 的物体置于倾角为θ＝37°的固定斜面上，物体与斜面之间的动摩擦因数为μ＝0.2.如图甲所示，先用平行于斜面的推力F 1作用于物体上，使其能沿斜面匀速上滑；若改用水平推力F 2作用于物体上，也能使物体沿斜面匀速上滑，如图乙所示．求两次推力大小之比F 1F 2.(sin 37°＝0.6，cos 37°＝0.8)【解析】 根据共点力平衡条件可得F 1＝mg sin θ＋μF N F N ＝mg cos θF 2cos θ＝mg sin θ＋μF ′N F ′N ＝mg cos θ＋F 2sin θ 整理得F 1F 2＝cos θ－μsin θ代入数值得F 1F 2＝0.68. 【答案】 0.6812．电梯修理员或牵引专家常常需要监测金属绳中的张力，但不能到绳的自由端去直接测量．某公司制造出一种能测量绳中张力的仪器，工作原理如图所示，将相距为L 的两根固定支柱A 、B (图中的小圆圈表示支柱的横截面)垂直于金属绳水平放置，在A 、B 的中点用一可动支柱C 向上推动金属绳，使绳在垂直于A 、B 的方向竖直向上发生一个偏移量d (d ≪L )，这时仪器测得金属绳对支柱C 竖直向下的作用力为F .(1)试用L 、d 、F 表示这时金属绳中的张力F T ；(2)如果偏移量d ＝10 mm ，作用力F ＝400 N ，L ＝250 mm ，计算金属绳中张力的大小．【解析】 (1)设C ′点受两边金属绳的张力分别为F T1和F T2，BC 与BC ′的夹角为θ，如图所示．依对称性有：F T1＝F T2＝F T由力的合成有：F ＝2F T sin θ 根据几何关系有sin θ＝d d 2＋L 24联立上述二式解得F T ＝F2dd 2＋L 24则d ≪L ，故F T ＝FL 4d. (2)将d ＝10 mm ，F ＝400 N ，L ＝250 mm 代入F T ＝FL 4d解得F T ＝2.5×103 N ，即金属绳中的张力为2.5×103 N. 【答案】 (1)FL4d (2)2.5×103 N。
高考物理建模型之活结和死结模型"活结"和"死结"模型是高考物理建模中经常考查的两种模型，易混淆，涉及高中物理方法较多，包括受力分析、合成法或正交分析法等知识。
考查方式灵活多样性，但共性基本利用的是共点力平衡知识进行处理，以达到解题目的。
下面就这种模型做详细区分及处理原则。
何为"活结"、"死结"1."活结"对象往往是绳子与光滑滑轮、绳子与光滑挂钩、绳子与光滑钉子组合一条绳子跨过(绕过)光滑的滑轮，看似两条绳子，实则是同一条绳子。
绳子可以沿滑轮移动，因"活结"而弯曲，因此这条绳子可以理解为两条绳子。
在受力上，这两条绳子的拉力必定大小相等，两条绳子拉力的合力必定在两条绳子所夹角的角平分线上。
如下图所示：解析：C处即为活结，对C点分析受力分别为：FAC、FCD和FC，其中FAC=FCD=Mg。
FC在∠ACD 的角平分线上，即FC是FAC与FCD的合力。
疑问：为什么FC的方向不沿BC杆方向呢？解析：这里还涉及轻杆模型(BC杆)，这种杆的特点还在于末端(B端)是否与墙体固定有关系。
如果B端固定在墙内(如上图)，则C端受到轻杆的弹力方向具有不确定性，不一定沿BC杆方向，具体的方向应该是与FAC与FCD的合力等值、反向、共线。
2."死结"对象往往是绳子打"结"后系在某点显然这是两条或多条绳子打"结"后系在一起，这不是同一条绳子，并且是"死结"，不可以移动。
因此"死结"绳子的拉力大小不一定相等。
如下图所示：解析：在C点就是一个"死结"，同样对C点受力分别为：FAC、FCD和FC，而FAC≠FCD，但FCD=Mg，而FC也不再是∠ACD的角平分线上，但是FC依然与FAC和FCD的合力等值、反向、共线（共点力平衡原理）。
