蒸发器–类型，图表，零件，工作，应用蒸发器：蒸发器的功能是从空间或周围介质吸收热量，该空间或周围介质将通过制冷进行冷却。
从要冷却或冷冻的物质中去除热量的过程是在蒸发器中完成的。
液态制冷剂在蒸发器（线圈或外壳）内部蒸发，以便从空气，水等流体中去除热量。
蒸发器的制造形状，类型和设计不同，可以满足多种冷却要求。
因此，我们有多种类型的蒸发器，例如主要表面类型，翅片管或扩展表面类型，壳管式液体冷却器等。
蒸发器的构造：如图所示，蒸发器是制冷系统的一部分，制冷剂在吸收热量时会蒸发。
加热的空气被迫穿过并经过蒸发器的翅片和管子。
空气中的热量被沸腾的制冷剂吸收，并在系统中传递至冷凝器。
蒸发器通常安装在仪表板下方的外壳中。
蒸发器图蒸发器的工作方式：打开空调系统时，来自乘客舱的热空气吹过蒸发器的盘管和散热片。
蒸发器从恒温膨胀阀或节流孔管接收制冷剂，为低压冷雾化液体。
当冷的制冷剂通过蒸发器盘管时，热量从暖空气转移到较冷的制冷剂中。
当液态制冷剂接受足够的热量时，状态就会发生变化-从低压液体变为低压蒸气。
恒温膨胀阀或节流孔管连续计量所需的精确制冷剂量，以保持最佳的热传递，这确保了所有液态制冷剂在到达蒸发器出口时都会变成蒸汽。
然后，汽化的制冷剂继续到达压缩机的入口（吸气）侧。
溢流式蒸发器图如图所示，在溢流型的蒸发器盘管中完全充满了液态制冷剂。
通过使用浮球控制，在调压室中液体制冷剂的液位保持恒定。
液态制冷剂从调压室进入蒸发器盘管。
在蒸发器盘管中，部分液态制冷剂沸腾并转化为蒸气。
形成的蒸汽收集在缓冲腔室的顶部，剩余的液态制冷剂返回到缓冲腔室。
从调节室的顶部，制冷剂蒸气被吸入压缩机的吸入管线。
在浸没式蒸发器中，由于整个蒸发器盘管保持与液态制冷剂接触，所以热传递速率非常高，但是这种类型的制冷剂需要大量制冷剂。
淹没式蒸发器的应用：此类型的蒸发器用于1）制冷能力高的大型装置。
2）在负荷波动较大的制冷系统中。
3）用于多蒸发器系统。
翅片式蒸发器翅片式蒸发器是覆盖翅片的裸露管式蒸发器。

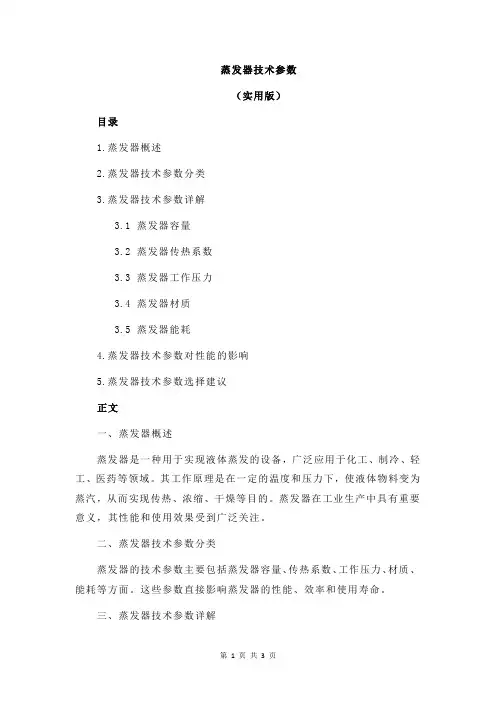

蒸发器技术参数（实用版）目录1.蒸发器概述2.蒸发器技术参数分类3.蒸发器技术参数详解3.1 蒸发器容量3.2 蒸发器传热系数3.3 蒸发器工作压力3.4 蒸发器材质3.5 蒸发器能耗4.蒸发器技术参数对性能的影响5.蒸发器技术参数选择建议正文一、蒸发器概述蒸发器是一种用于实现液体蒸发的设备，广泛应用于化工、制冷、轻工、医药等领域。
其工作原理是在一定的温度和压力下，使液体物料变为蒸汽，从而实现传热、浓缩、干燥等目的。
蒸发器在工业生产中具有重要意义，其性能和使用效果受到广泛关注。
二、蒸发器技术参数分类蒸发器的技术参数主要包括蒸发器容量、传热系数、工作压力、材质、能耗等方面。
这些参数直接影响蒸发器的性能、效率和使用寿命。
三、蒸发器技术参数详解1.蒸发器容量蒸发器容量是指蒸发器在单位时间内能够蒸发的液体量。
蒸发器容量的大小取决于蒸发器的设计和工艺条件，如加热面积、传热系数、进料速度等。
合理的蒸发器容量可以提高生产效率，降低能耗。
2.蒸发器传热系数蒸发器传热系数是指蒸发器在单位时间内，单位传热面积上液体蒸发的热量。
传热系数越大，蒸发器的传热效果越好，蒸发速度越快。
蒸发器传热系数受蒸发器材质、结构和工作条件等因素影响。
3.蒸发器工作压力蒸发器工作压力是指蒸发器内部液体和蒸汽的压力。
工作压力的选择应根据生产工艺要求和设备安全考虑。
合适的蒸发器工作压力可以保证蒸发器的稳定运行，避免设备损坏和生产事故。
4.蒸发器材质蒸发器材质对蒸发器的性能和使用寿命有重要影响。
常见的蒸发器材质有不锈钢、碳钢、铜等。
根据不同的工作条件和介质特性，选择合适的蒸发器材质可以提高蒸发器的耐腐蚀性、耐磨性和传热性能。
5.蒸发器能耗蒸发器能耗是指蒸发器在运行过程中消耗的能量。
降低蒸发器能耗可以减少生产成本，提高经济效益。
蒸发器能耗受蒸发器设计、工艺条件和操作管理等因素影响。
四、蒸发器技术参数对性能的影响蒸发器技术参数的合理选择和调整可以提高蒸发器的性能，保证生产过程的稳定运行。
第四节 冷凝器和蒸发器一、冷凝器功用:将压缩机排出的高压高温的气态制冷剂冷却和冷凝成液态，供系统循环使用。
1.船用冷凝器的构造[Structure]冷凝器的附件：（l ）安全阀;（2）放空气阀;（3）水室放气旋塞; (4)水室泄水旋塞;(5)防蚀锌棒或表面涂以防蚀涂层。
(1)安全阀[Safety Valve]：冷剂压力过高打开，通过管路将冷剂泄往舷外。
(2)放空气阀[Air Release Valve]：装在壳体最高处，泄放不凝性气体[Non-condensable Gas]。
注意：应在压缩机停车时进行放气。
(3)水室放气旋塞[Water Chamber Air Release Cock]：装在端盖最高处，泄放水侧空气。
问题：A. 压缩机安全阀、B. 高压继电器、C. 冷凝器安全阀动作压力顺序应为( B < A < C)。
(4)水室泄水旋塞[Water Chamber Drain Cock]：装在端盖最低处，检修或长期停用时泄放存水。
当将冷凝器的下部空间兼作贮液器时，还设有液位计或液位镜。
2.冷凝器的性能[Performance] 冷凝器的热负荷：单位时间内必须排走的热量(要求)。
i K P Q Q +=0冷凝器的排热量:单位时间内被冷却介质所带走1[('进口水温的热量(完成)。
)]2()1w w k k k k t t t KA t t KA Q ∆+-=-=12w w w t t t -=∆冷凝温度冷却水管外表总面积冷凝器传热系数根据冷却水带走的热量计算冷凝器的排热量Q水的比热)(12'w w w w k t t C G -⋅⋅=水的质量流量)1'k Q =)]21([)(1'w w k k k k t t t KA t t KA Q ∆+-=-=)/('12w w k w w w C G Q t t t ⋅=∆=-Qt k(p k)αCt0= 0o C)(21111'wkwwkttCGKAQ-⎪⎪⎭⎫⎝⎛+=kQ't1'wtC11'kQ脏污、有空气(K↓)管子被浸没多(A↓)水量不足(Gw↓)换热面积过小(A↓)(1)冷凝器的影响t k(p k)↑α↓C22'kQ(2)冷却水温的影响t w1升高为t'w1Q'k ↓kQtC= +5o C3(3)吸入压力的影响p0(t0)升高t k(p k)↑p0(t0)降低t k(p k)↓t0= -5o CC4二、蒸发器1. 蒸发器的构造冷却液体的蒸发器冷却空气的蒸发器蒸发盘管[Evaporating Coil](自然对流)冷风机[Fanned Air Cooler](强迫对流)干式壳管蒸发器 [Closed Shell-tube Dry Expansion Evaporator]蒸发盘管 [Evaporating Coil]：主要用于鱼库、肉库绕片式蛇行管优点：结构简单、管理方便.缺点：自然对流传热系数小，放管路长、耗材多安装麻烦，充注制冷剂量大，变温也较麻烦。
