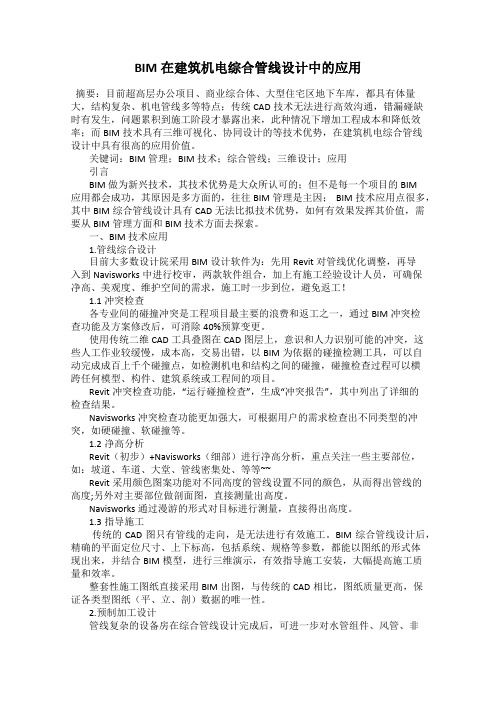

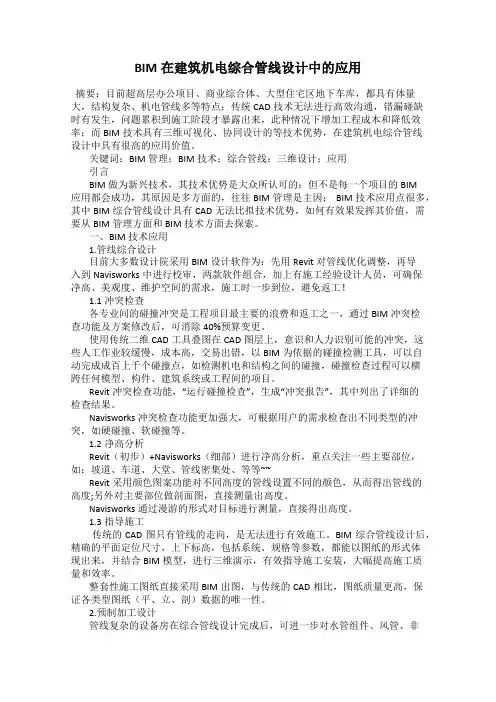

BIM在建筑机电综合管线设计中的应用摘要：目前超高层办公项目、商业综合体、大型住宅区地下车库，都具有体量大，结构复杂、机电管线多等特点；传统CAD技术无法进行高效沟通，错漏碰缺时有发生，问题累积到施工阶段才暴露出来，此种情况下增加工程成本和降低效率；而BIM技术具有三维可视化、协同设计的等技术优势，在建筑机电综合管线设计中具有很高的应用价值。
关键词：BIM管理；BIM技术；综合管线；三维设计；应用引言BIM做为新兴技术，其技术优势是大众所认可的；但不是每一个项目的BIM应用都会成功，其原因是多方面的，往往BIM管理是主因；BIM技术应用点很多，其中BIM综合管线设计具有CAD无法比拟技术优势，如何有效果发挥其价值，需要从BIM管理方面和BIM技术方面去探索。
一、BIM技术应用1.管线综合设计目前大多数设计院采用BIM设计软件为：先用Revit对管线优化调整，再导入到Navisworks中进行校审，两款软件组合，加上有施工经验设计人员，可确保净高、美观度、维护空间的需求，施工时一步到位，避免返工！1.1冲突检查各专业间的碰撞冲突是工程项目最主要的浪费和返工之一，通过BIM冲突检查功能及方案修改后，可消除40%预算变更。
使用传统二维CAD工具叠图在CAD图层上，意识和人力识别可能的冲突，这些人工作业较缓慢，成本高，交易出错，以BIM为依据的碰撞检测工具，可以自动完成成百上千个碰撞点，如检测机电和结构之间的碰撞，碰撞检查过程可以横跨任何模型、构件、建筑系统或工程间的项目。
Revit冲突检查功能，“运行碰撞检查”，生成“冲突报告”，其中列出了详细的检查结果。
Navisworks冲突检查功能更加强大，可根据用户的需求检查出不同类型的冲突，如硬碰撞、软碰撞等。
1.2净高分析Revit（初步）+Navisworks（细部）进行净高分析，重点关注一些主要部位，如：坡道、车道、大堂、管线密集处、等等~~Revit采用颜色图案功能对不同高度的管线设置不同的颜色，从而得出管线的高度;另外对主要部位做剖面图，直接测量出高度。

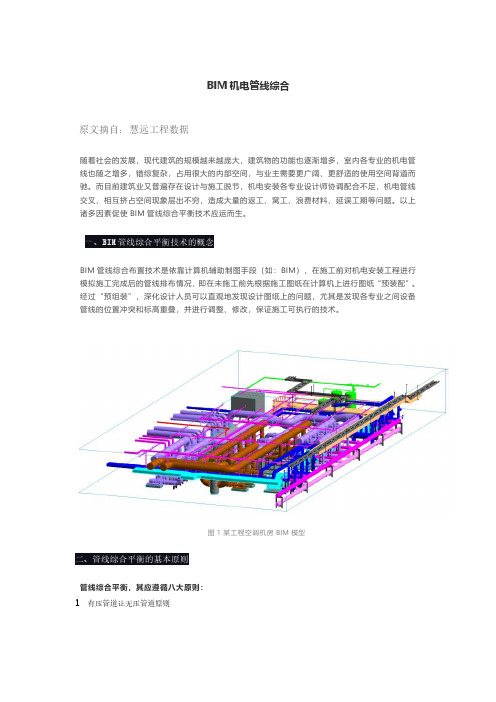

BIM机电管线综合原文摘自：慧远工程数据随着社会的发展，现代建筑的规模越来越庞大，建筑物的功能也逐渐增多，室内各专业的机电管线也随之增多，错综复杂，占用很大的内部空间，与业主需要更广阔、更舒适的使用空间背道而驰。
而目前建筑业又普遍存在设计与施工脱节，机电安装各专业设计师协调配合不足，机电管线交叉、相互挤占空间现象层出不穷，造成大量的返工、窝工、浪费材料、延误工期等问题。
以上诸多因素促使BIM管线综合平衡技术应运而生。
BIM管线综合布置技术是依靠计算机辅助制图手段（如：BIM），在施工前对机电安装工程进行模拟施工完成后的管线排布情况，即在未施工前先根据施工图纸在计算机上进行图纸“预装配”。
经过“预组装”，深化设计人员可以直观地发现设计图纸上的问题，尤其是发现各专业之间设备管线的位置冲突和标高重叠，并进行调整、修改，保证施工可执行的技术。
图1某工程空调机房BIM模型管线综合平衡，其应遵循八大原则：1有压管道让无压管道原则如生活污水管、雨水排水管、空调冷凝水管等都是依靠重力进行排水，其水平管必须保持一定的坡度，这是排水顺畅的充分必要条件；而有压管道内的介质是靠前、后端的压差来输送的，因此，有压管道与无压管道交叉时，有压管道要避让无压管道。
2小管道让大管道原则越大越优先原则，如通风管道、防排烟管道、冷冻水主管道等大截面大直径管道，占据较大空间，如发生局部翻弯，施工难度及施工成本大，需要优先安排。
3电气避让蒸汽、热水管道原则电气避让蒸汽、热水管道原则，在蒸汽和热水管道附近存在热辐射，因电缆、电线的绝缘层不宜受热，故不应布置在蒸汽、热水管道的四周。
4附件少避让附件多原则管道附件较多时，要注意给管道附件预留足够的检修空间，便于后期的检修、更换。
5造价低避让造价高的原则对于不属于上述条件的管线，如发生碰撞冲突，应以改造管道成本低的作为避让的依据。
6尽量少改动原则管线综合平衡是在空间准许的范围内对所有管线进行合理布局，应尽可能的尊重原设计，管线综合只对非动不可的管线进行调整，凡不动可以施工者一律不动，当然业主要求的另当别论。
