BIM基础知识培训
预制件加工图纸
管道预安装
预制件物流管理
总结
通过预制加工设计我们预计可以为本项目有效节省资源
总结
通过BIM技术的应用，实现了再施工单位进场前完成综合调整、所需管段提 前加工完毕、方案预演等前期准备，在精确施工、精确计划、提升效益方面发 挥巨大作用。预计通过BIM技术的运用将可以减少50%-70%的变更请求、缩短5%- 10%的施工工期、减少20%-25%的各专业协调时间。
预制件精确建模
由于本项目中所有DN400以下管道均采用沟槽连接，为了保证预制加工的准确性，在BIM建模时所用的阀门、弯头等构件都是由唯特利公司提供，所有构件都是按照样本 的标准参数建立，确保了模型的准确性。
预制加工图纸
分段编号
导入模型
生成图纸
由于场地非常狭窄，各系统大量采用工厂化预制，为提高进度、提高管道预制精度，运用BIM模型数据为各专业 提供精确的预制件加工图。便于合理控制成本、提升工 程品质、提高施工效率，全面推动“环保经济、绿色低 碳”施工的新理念。
BIM制作应用软件 Autodesk BDS 建筑设计套件 技术支持单位：南京正华通捷电子系统有限公司
最佳BIM建筑设计奖
最佳BIM协同设计奖
各专来模型创建
南京大学建筑规划设计院有限公司
异形定位
地形表面与柱角之间的定位 通过BIM模型帮助定位每根需要的结构柱高度
南京大学建筑规划设计院有限公司
现场施工指导
利用BIM技术模拟出管线完成后效果，及 时对管线的最终排布提出意见，确保布 局的合理性和美观，指导现场的施工安 装。
预制件精确建模
由于本项目中所有DN400以下管道均采用沟槽连接，为了保证预制加工的准确性，在BIM建模时所用的阀门、弯头等构件都是由唯特利公司提供，所有构件都是按照样本 的标准参数建立，确保了模型的准确性。
管道预安装
预制件物流管理
总结
通过预制加工设计我们预计可以为本项目有效节省资源
总结
通过BIM技术的应用，实现了再施工单位进场前完成综合调整、所需管段提 前加工完毕、方案预演等前期准备，在精确施工、精确计划、提升效益方面发 挥巨大作用。预计通过BIM技术的运用将可以减少50%-70%的变更请求、缩短5%- 10%的施工工期、减少20%-25%的各专业协调时间。
预制件精确建模
由于本项目中所有DN400以下管道均采用沟槽连接，为了保证预制加工的准确性，在BIM建模时所用的阀门、弯头等构件都是由唯特利公司提供，所有构件都是按照样本 的标准参数建立，确保了模型的准确性。
预制加工图纸
分段编号
导入模型
生成图纸
由于场地非常狭窄，各系统大量采用工厂化预制，为提高进度、提高管道预制精度，运用BIM模型数据为各专业 提供精确的预制件加工图。便于合理控制成本、提升工 程品质、提高施工效率，全面推动“环保经济、绿色低 碳”施工的新理念。
BIM制作应用软件 Autodesk BDS 建筑设计套件 技术支持单位：南京正华通捷电子系统有限公司
最佳BIM建筑设计奖
最佳BIM协同设计奖
各专来模型创建
南京大学建筑规划设计院有限公司
异形定位
地形表面与柱角之间的定位 通过BIM模型帮助定位每根需要的结构柱高度
南京大学建筑规划设计院有限公司
现场施工指导
利用BIM技术模拟出管线完成后效果，及 时对管线的最终排布提出意见，确保布 局的合理性和美观，指导现场的施工安 装。
预制件精确建模
由于本项目中所有DN400以下管道均采用沟槽连接，为了保证预制加工的准确性，在BIM建模时所用的阀门、弯头等构件都是由唯特利公司提供，所有构件都是按照样本 的标准参数建立，确保了模型的准确性。
BIM培训
图3-9
• 3.1.4 创建地下一层楼板 • 1） 接上节练习，打开地下一层平面-1F。单击选项卡“建筑”-“楼板”命令，进
入楼板绘制模式。
• 2） 选择“绘制”面板，单击“拾取墙”命令， 在选项栏中设置偏移为：“-20”， 移动光标到外墙外边线上，依次单击拾取外墙外边线自动创建来自板轮廓线，如图 310 所示。
图3-28
• 4)完成后的首层墙体如图 3-29 所示，保存文件。
图3-29
• 3.2.1 插入和编辑门窗 • 编辑完成首层平面内外墙体后，即可创建首层门窗。门窗的插入和编辑方法同 第
3.1.1 、3.1.2 内容，本章不再详述。 • 1) 接上节练习，在“项目浏览器”- “楼层平面”项下双击“1F”，打开首层楼
• 选择 B 轴下面的轮廓线，单击工具栏“移动”命令 ，光标往下移动，输入 4490。 • 如图 3-33 所示。
图3-33
• 4） 单击工具栏 “线”命令，用“绘制”命令 绘制如图 3-34 的线。单击工具栏 “修剪”命令 ，完成后的楼板轮廓线草图如图 3-35 所示。
图3-34
•
图3-35
• 5） 在“楼板属性”对话框下，选择楼板“类型”为“常规－100 mm”，单击 “应用”。单击“完成绘制”创建首层楼板，结果如图 3-36 所示。
图3-5
• 3.1.2 放置地下一层的窗 • 1） 接上节练习，打开“-1F”视图，单击选项卡“建筑”－“窗”命令。 • 2） 在类型选择器中分别选择“推拉窗C1206”、“固定窗 0823： C0823”、
“C3415”、“固定窗 C0624”类型，按图 3-5 所示位置，在墙上单击将窗放置在 合适位置。
• 2） 在类型选择器中选择“基本墙：普通砖-100mm”，单击“属性”对话框，设 置实例参数“底部限制条件”为“-1F”，“顶部约束”为“直到标高 1F”，单击 “应用”。按图 2-8 所示内墙位置捕捉轴线交点，绘制“普通砖-100mm”地下室 内墙。 完成后如图 2-9所示，保存文件。
• 3.1.4 创建地下一层楼板 • 1） 接上节练习，打开地下一层平面-1F。单击选项卡“建筑”-“楼板”命令，进
入楼板绘制模式。
• 2） 选择“绘制”面板，单击“拾取墙”命令， 在选项栏中设置偏移为：“-20”， 移动光标到外墙外边线上，依次单击拾取外墙外边线自动创建来自板轮廓线，如图 310 所示。
图3-28
• 4)完成后的首层墙体如图 3-29 所示，保存文件。
图3-29
• 3.2.1 插入和编辑门窗 • 编辑完成首层平面内外墙体后，即可创建首层门窗。门窗的插入和编辑方法同 第
3.1.1 、3.1.2 内容，本章不再详述。 • 1) 接上节练习，在“项目浏览器”- “楼层平面”项下双击“1F”，打开首层楼
• 选择 B 轴下面的轮廓线，单击工具栏“移动”命令 ，光标往下移动，输入 4490。 • 如图 3-33 所示。
图3-33
• 4） 单击工具栏 “线”命令，用“绘制”命令 绘制如图 3-34 的线。单击工具栏 “修剪”命令 ，完成后的楼板轮廓线草图如图 3-35 所示。
图3-34
•
图3-35
• 5） 在“楼板属性”对话框下，选择楼板“类型”为“常规－100 mm”，单击 “应用”。单击“完成绘制”创建首层楼板，结果如图 3-36 所示。
图3-5
• 3.1.2 放置地下一层的窗 • 1） 接上节练习，打开“-1F”视图，单击选项卡“建筑”－“窗”命令。 • 2） 在类型选择器中分别选择“推拉窗C1206”、“固定窗 0823： C0823”、
“C3415”、“固定窗 C0624”类型，按图 3-5 所示位置，在墙上单击将窗放置在 合适位置。
• 2） 在类型选择器中选择“基本墙：普通砖-100mm”，单击“属性”对话框，设 置实例参数“底部限制条件”为“-1F”，“顶部约束”为“直到标高 1F”，单击 “应用”。按图 2-8 所示内墙位置捕捉轴线交点，绘制“普通砖-100mm”地下室 内墙。 完成后如图 2-9所示，保存文件。
BIM基础知识培训ppt
BIM在智慧城市建设中的应用前景
城市规划：利 用BIM技术对 城市进行三维 建模，提高规 划效率与质量
建筑设计：实 现建筑信息的 数字化管理和 协同设计，提 高设计效率与
质量
施工管理：实 时监控施工现 场，提高施工
安全与质量
运维管理：对 建筑进行数字 化运维管理， 提高运维效率
与质量
BIM在可持续发展中的作用与价值
案例价值：通过BIM技术在水利工程中的应用，提高了工程参建各方的协同工作效率，缩短了工程工期， 降低了工程成本，为水利工程行业的发展带来了巨大的经济效益和社会效益。
05
BIM未来趋势与展 望
BIM技术的发展趋势
标准化：制定统一的BIM标准，实现不同软件之间的数据交换。 集成化：将BIM与工程设计、施工、运维等各个环节进行深度集成，实现全生命周期的数据共享和管理。 协同化：通过BIM技术实现跨专业、跨部门、跨企业的协同设计和施工，提高工作效率和质量。 智能化：利用人工智能、大数据等先进技术，实现BIM数据的自动化处理、分析和预测，提高决策效率和精度。 云端化：将BIM数据存储在云端，方便随时随地访问和共享，提高数据的安全性和可用性。
案例效果：通过BIM技术的应用，该市交通枢纽项目取得了良好的效果，提高了 交通出行效率，减少了交通拥堵现象，为市民出行提供了更加便捷、舒适的条件。
BIM在水利工程的应用案例
案例名称：XX水利工程
案例介绍：该水利工程采用BIM技术进行设计、施工和运维管理，实现了全生命周期信息化管理。
案例亮点：BIM技术在水利工程中的应用，提高了工程设计质量和施工效率，减少了工程安全隐患，为水利工 程行业信息化发展提供了有力支持。
BIM的发展趋势
建筑行业的发展趋势 建筑信息模型（BIM）的应用范围不断扩大 BIM与物联网、大数据等技术的结合，提高建设效率和管理水平 BIM在城市规划、智能建筑等领域的应用越来越广泛
bim一级培训内容
bim一级培训内容BIM一级培训内容BIM（建筑信息模型）是一种综合性的数字化建筑设计和施工管理工具，通过集成不同专业的设计和施工信息，实现建筑项目全周期的协同和优化。
BIM的应用已经成为现代建筑行业的发展趋势，因此，掌握BIM技术和相关知识已经成为建筑师和工程师们必备的技能。
一级BIM培训为初学者提供了BIM技术的基础知识和应用能力，以下是一级BIM培训的内容概述：1. BIM基础知识介绍1.1 BIM的定义和发展历程1.2 BIM的优势和应用领域1.3 BIM在建筑行业中的作用和意义2. BIM软件的使用2.1 BIM软件的分类和特点2.2 BIM软件的界面和基本操作2.3 BIM软件的常用工具和功能介绍3. BIM模型的创建与编辑3.1 BIM模型的三维建模原理和方法3.2 BIM模型的构件创建和参数设置3.3 BIM模型的基本编辑和修改技巧4. BIM模型的信息管理4.1 BIM模型中的属性和参数4.2 BIM模型中的图层和视图设置4.3 BIM模型中的数据导入和导出5. BIM模型的协同与共享5.1 BIM模型的协同设计和协同施工5.2 BIM模型的数据共享和协同管理平台5.3 BIM模型的跨软件和跨平台协同6. BIM模型的可视化与分析6.1 BIM模型的三维可视化和动画演示6.2 BIM模型的空间分析和碰撞检测6.3 BIM模型的能耗模拟和效果评估通过一级BIM培训，学员可以掌握BIM技术的基本概念和应用方法，具备使用BIM软件进行建模和编辑的能力，了解BIM模型的信息管理和协同共享技术，以及掌握BIM模型的可视化和分析技巧。
这些知识和技能将有助于学员在实际工作中更好地应用BIM技术，提高工作效率和质量。
需要注意的是，一级BIM培训只是BIM技术的入门级别，学员在完成一级培训后，还需要进一步学习和实践，不断提升自己的BIM 能力。
此外，BIM技术的发展也在不断推进，学员需要关注最新的BIM技术和应用趋势，保持学习和更新的态度。
bim培训计划
bim培训计划BIM培训计划。
一、背景介绍。
随着建筑行业的发展，BIM（Building Information Modeling）技术已经成为建筑设计、施工和运营管理的重要工具。
为了提高公司员工的BIM技能，我们制定了BIM培训计划，旨在提升员工的技术水平，适应行业发展的需要。
二、培训目标。
1. 理解BIM的基本概念和原理。
2. 掌握常用BIM软件的操作技能。
3. 能够应用BIM技术进行建筑设计和施工管理。
4. 提高团队协作能力，推动项目信息化管理。
三、培训内容。
1. BIM基础知识培训。
BIM的定义和发展历程。
BIM的优势和应用范围。
BIM的基本原理和工作流程。
2. BIM软件操作培训。
掌握常用BIM软件（如Revit、Archicad、Tekla）的基本操作。
学习BIM软件的建模、构件管理、图纸输出等技能。
熟练运用BIM软件进行建筑设计和施工管理。
3. BIM应用实践培训。
案例分析，学习国内外BIM应用成功案例，了解BIM在实际项目中的应用效果。
项目实战，参与实际项目的BIM应用，提升实际操作能力。
团队协作，学习BIM团队协作的方法和工具，加强团队合作意识。
四、培训形式。
1. 线上课程，通过网络平台进行BIM基础知识和软件操作的在线学习。
2. 线下实践，组织实际项目的BIM应用实践和团队协作实训。
3. 培训讲座，邀请行业专家进行BIM案例分析和经验分享。
五、培训安排。
1. BIM基础知识培训，每周一次，持续2个月。
2. BIM软件操作培训，每周两次，持续3个月。
3. BIM应用实践培训，实践项目周期内进行。
4. 培训讲座，每月举办一次。
六、培训效果评估。
1. 考试评估，对培训内容进行定期考试，检验学员的学习效果。
2. 项目实战评估，对学员在实际项目中的BIM应用效果进行评估。
3. 学员反馈，定期收集学员对培训内容和形式的反馈意见，不断改进培训方案。
七、培训成果。
1. 提升公司BIM技术水平，提高项目管理效率。

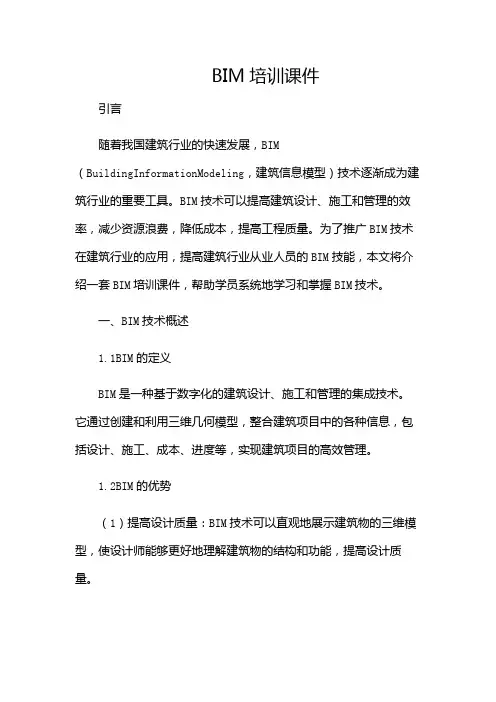

BIM培训课件(附加条款版)
BIM培训课件引言随着我国建筑行业的快速发展，BIM （BuildingInformationModeling，建筑信息模型）技术逐渐成为建筑行业的重要工具。
BIM技术可以提高建筑设计、施工和管理的效率，减少资源浪费，降低成本，提高工程质量。
为了推广BIM技术在建筑行业的应用，提高建筑行业从业人员的BIM技能，本文将介绍一套BIM培训课件，帮助学员系统地学习和掌握BIM技术。
一、BIM技术概述1.1BIM的定义BIM是一种基于数字化的建筑设计、施工和管理的集成技术。
它通过创建和利用三维几何模型，整合建筑项目中的各种信息，包括设计、施工、成本、进度等，实现建筑项目的高效管理。
1.2BIM的优势（1）提高设计质量：BIM技术可以直观地展示建筑物的三维模型，使设计师能够更好地理解建筑物的结构和功能，提高设计质量。
（2）提高施工效率：BIM技术可以实现施工过程的可视化，提前发现施工中的问题，减少施工过程中的变更，提高施工效率。
（3）降低成本：BIM技术可以精确计算工程量，实现成本控制，降低建筑项目的整体成本。
（4）提高管理效率：BIM技术可以实现建筑项目的信息化管理，提高项目管理的效率。
二、BIM技术应用2.1BIM技术在设计阶段的应用在设计阶段，BIM技术可以辅助设计师完成建筑物的三维建模、结构分析、性能分析等工作，提高设计质量。
2.2BIM技术在施工阶段的应用在施工阶段，BIM技术可以辅助施工人员完成施工组织设计、施工进度计划、施工过程管理等工作，提高施工效率。
2.3BIM技术在运维阶段的应用在运维阶段，BIM技术可以辅助运维人员完成建筑物的设施管理、能源管理、安全管理等工作，提高运维效率。
三、BIM培训课件内容3.1BIM基础知识介绍BIM的定义、发展历程、优势和应用领域，使学员对BIM 技术有一个全面的了解。
3.2BIM软件操作介绍主流BIM软件的基本操作，包括建模、分析、渲染等功能，使学员能够熟练使用BIM软件。

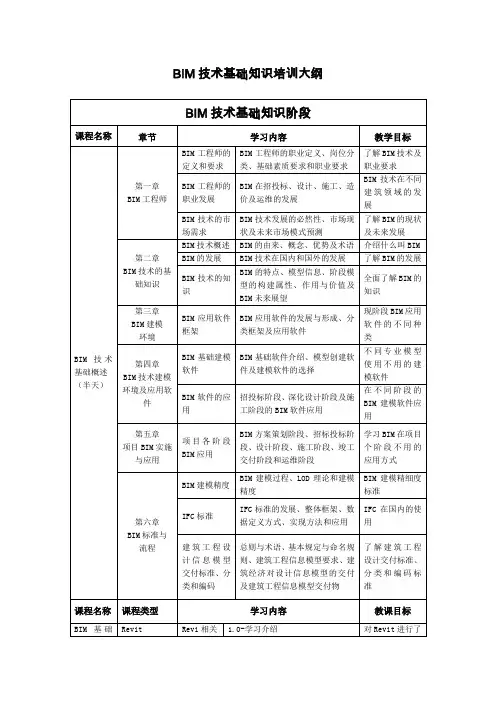

BIM技术基础知识培训大纲
1.6-明细表统计；出图
2“族”创建
2.0-族介绍
掌握“族”创建
2.1-创建族工具介绍
2.2-体量创建
2.3-建筑族创建
2.4-结构族创建
2.5-机电族创建
2.6-嵌套族创建
BIM应用软件实操-Navisworks；Lumion
（半天）
技术培训
1.0-Navisworks软件介绍
1.1-软件设置；命令介绍
Revi相关
基础知识
1.0-学习介绍
对Revit进行了解，对软件进行相关设置
1.1-Revit软件概述
1.2-Revit主界面介绍
1.3-应用程序菜单栏
1.4-绘图界面
创建
标高轴网
2.0-创建标高
掌握定位构件的创建
2.1-修改标高
2.2-创建轴网
2.3-修改轴网
Revit
建筑模型创建
（一天）
创建
建筑模型
1.3-物体系统
1.4-材质系统
1.5-场景建立
1.6-模型导入
1.7-材质编辑
1.8-效果动画编辑
1.9-添加特效
2.0-完成输出
4.2-压力水管绘制
4.3-无压水管绘制
4.4-水管管件附件添加
4.5-电缆桥架配件添加
4.6-线管配件添加
4.7-电缆桥架线管绘制
4.8-过滤器颜色区分管线系统
Revit
结构模型创建
（一天）
创建
建筑模型
构件
5.0-结构独立基础
掌握结构专业模型创建
5.1-创建结构墙体
5.2-创建条形基础
5.3-创建结构柱
IFC在国内的使用
建筑工程设计信息模型交付标准、分类和编码
2“族”创建
2.0-族介绍
掌握“族”创建
2.1-创建族工具介绍
2.2-体量创建
2.3-建筑族创建
2.4-结构族创建
2.5-机电族创建
2.6-嵌套族创建
BIM应用软件实操-Navisworks；Lumion
（半天）
技术培训
1.0-Navisworks软件介绍
1.1-软件设置；命令介绍
Revi相关
基础知识
1.0-学习介绍
对Revit进行了解，对软件进行相关设置
1.1-Revit软件概述
1.2-Revit主界面介绍
1.3-应用程序菜单栏
1.4-绘图界面
创建
标高轴网
2.0-创建标高
掌握定位构件的创建
2.1-修改标高
2.2-创建轴网
2.3-修改轴网
Revit
建筑模型创建
（一天）
创建
建筑模型
1.3-物体系统
1.4-材质系统
1.5-场景建立
1.6-模型导入
1.7-材质编辑
1.8-效果动画编辑
1.9-添加特效
2.0-完成输出
4.2-压力水管绘制
4.3-无压水管绘制
4.4-水管管件附件添加
4.5-电缆桥架配件添加
4.6-线管配件添加
4.7-电缆桥架线管绘制
4.8-过滤器颜色区分管线系统
Revit
结构模型创建
（一天）
创建
建筑模型
构件
5.0-结构独立基础
掌握结构专业模型创建
5.1-创建结构墙体
5.2-创建条形基础
5.3-创建结构柱
IFC在国内的使用
建筑工程设计信息模型交付标准、分类和编码
bim全专业培训内容
bim全专业培训内容BIM全专业培训内容BIM（Building Information Modeling）是一种基于数字化技术的建筑信息模型，通过将建筑设计、施工和运营过程中的各个方面整合在一个统一的平台上，实现了建筑生命周期的全过程管理。
为了能够全面应用BIM技术，建筑行业需要培训专业人员掌握相关知识和技能。
下面将介绍BIM全专业培训的内容。
一、BIM的基础知识BIM全专业培训的第一步是学习BIM的基础知识。
学员需要了解BIM 的概念、原理和应用场景，掌握相关的术语和标准。
此外，还需要学习BIM软件的基本操作，如建模、构件管理、模型协作等。
二、BIM的建模技术建模是BIM技术的核心内容，因此BIM全专业培训中，建模技术是必不可少的一部分。
学员需要学习不同类型建筑模型的创建方法，如结构模型、机电模型等，掌握建模软件的高级功能和工具。
三、BIM的数据管理BIM模型中包含大量的数据，学员需要学习如何对这些数据进行管理和分析。
他们需要了解BIM软件中的数据管理功能，掌握数据输入、修改、查询和导出等操作，能够利用BIM模型中的数据进行各种分析和决策。
四、BIM的协同设计BIM的优势之一是可以实现多人协同设计，因此学员需要学习BIM 的协同设计技术。
他们需要了解BIM软件中的协同设计功能和工具，能够实现多人同时对一个模型进行编辑和修改，并能够进行模型的版本管理和冲突检测。
五、BIM的施工管理BIM不仅可以应用于建筑设计阶段，还可以用于施工管理。
学员需要学习BIM在施工管理中的应用，如进度管理、材料管理、质量管理等。
他们需要了解BIM软件中的施工管理功能和工具，能够利用BIM模型进行施工过程的规划和管理。
六、BIM的运维管理建筑的运营和维护是建筑生命周期的重要阶段，BIM也可以应用于这个阶段。
学员需要学习BIM在运维管理中的应用，如设备管理、维修管理、能源管理等。
他们需要了解BIM软件中的运维管理功能和工具，能够利用BIM模型进行建筑设施的运营和维护。
bim技术培训内容
bim技术培训内容BIM技术培训内容BIM技术（Building Information Modeling）是一种基于数字化建模的技术，通过整合建筑、结构、设备等各个专业的信息，实现建筑全生命周期的可视化管理。
BIM技术的应用逐渐普及，为建筑行业带来了重大的变革。
为了掌握这一技术，许多人选择参加BIM技术培训课程。
下面将介绍一些常见的BIM技术培训内容。
1. BIM基础知识BIM技术培训的第一部分通常是BIM的基础知识。
这包括BIM的定义、原理、发展历程、应用领域等内容。
学员需要了解BIM的基本概念和核心理念，掌握BIM的基本原则和工作流程。
同时，还需要了解BIM在建筑行业中的应用，以及BIM对建筑项目管理的影响。
2. BIM软件的使用BIM技术离不开专业的软件支持，因此，BIM技术培训还包括对BIM 软件的使用培训。
常见的BIM软件有Revit、Archicad、Tekla等。
学员需要学习如何使用这些软件进行建筑模型的创建、编辑和管理。
培训内容通常包括软件界面的介绍、基本操作技巧、模型构建方法等。
3. BIM模型的构建BIM技术培训的另一个重要内容是BIM模型的构建。
学员需要学习如何根据建筑设计图纸创建BIM模型，包括建筑的三维建模、构件的创建和编辑、参数设置等。
在构建BIM模型的过程中，学员需要了解建筑构件的特性和属性，熟悉各种建筑构件的建模方法。
4. BIM模型的协同设计BIM技术的一个重要特点是协同设计，即各个专业之间的信息共享和协同工作。
因此，BIM技术培训还会涉及BIM模型的协同设计方法。
学员需要学习如何将不同专业的模型进行整合，解决模型之间的冲突和碰撞，并实现模型的协同设计和协同施工。
5. BIM模型的可视化与分析BIM技术不仅可以实现建筑模型的构建和管理，还可以进行模型的可视化和分析。
BIM技术培训中，学员还需要学习如何使用BIM软件进行模型的可视化展示，包括渲染、灯光效果、材质贴图等。
BIM基础应用培训
勇于跨越
追求卓越
BIM - Building Information Modeling 建筑信息模型
所谓 建筑信息模型（BIM），是指通过数字信息仿真模拟 建筑物所具有的真实信息，在这里，信息的内涵不仅仅是几何 形状描述的视觉信息，还包含大量的非几何信息，如材料的耐 火等级、材料的传热系数、构件的造价、采购信息等。实际上， BIM就是通过数字化技术，在计算机中建立一座虚拟建筑。
勇于跨越
追求卓越
勇于跨越
BIM内涵
追求卓越
BIM的内涵要素
BIM的实 现手段 BIM的信 息载体
BIM的分 析应用 BIM的价 值优势
BIM的 内涵要 素
BIM物理特性
勇于跨越
追求卓越
BIM思想的由来：
•1975年，Chuck Eastman，“BIM之父”，“Building Description System”系统； •20世纪80年代后，芬兰学者，“Product Information Model”系统； •1986年，美国学者Robert Aish，“Building Modeling”； •2002年由Autodesk公司提出建筑信息模型(Building Information Modeling，BIM),是对建筑设计的创新。 •进入21世纪，BIM研究和应用得到突破性进展；随着计算机软硬件水 平的迅速发展，全球三大建筑软件开发商，都推出了自己的BIM软件。
勇于跨越
追求卓越
维基百科——BIM是在项目生 命周期内生产和管理建筑数据 的过程。 BIM电子文件，将可在参与项
业主
目的各建筑行业企业间共享。
BIM的宗旨是用数字信息为项 目各个参与者提供各环节的
建筑信息模型
2024版BIM基础培训教材课件
性可生成符合规范的施工图纸和文档。
7
Байду номын сангаас
02
BIM软件分类及功能介绍
2024/1/30
8
核心建模软件
03
Revit
ArchiCAD
Autodesk公司开发的BIM建模软件，主要 用于建筑、结构、机电等专业的建模和设 计。
Graphisoft公司开发的强大BIM建筑设计 工具，以三维设计为主，具有极高的设计 效率和精度。
BIM建模方法与技巧
2024/1/30
13
建模前准备工作及注意事项
明确建模目的和要求
根据项目需求和规范，明确BIM建模 的目标、精度和范围。
选择合适的BIM软件
根据项目特点和团队熟悉程度，选 择适合的BIM建模软件。
2024/1/30
建立项目标准
制定统一的命名规则、图层设置、 单位等，确保团队成员遵循统一标 准。
通过BIM平台对维修保养计划的执行情况进行实时跟踪和监控，确 保计划的有效实施。
维修保养数据分析
利用BIM技术对维修保养数据进行统计分析，发现设备设施的故障 规律和维修保养效果，为优化维修保养计划提供依据。
29
基于BIM的能源管理和节能优化
2024/1/30
能源监测
通过BIM技术对建筑物内的能源消耗进行实时监测，包括水、电、 气等能源的消耗情况。
节能分析
利用BIM模型对建筑物的节能性能进行分析，找出能源浪费的环 节和原因，提出相应的节能措施。
能源优化
基于BIM技术的能源优化方案，对建筑物的能源系统进行改造升 级，提高能源利用效率，降低能源消耗成本。
30
基于BIM的空间规划和改造升级
空间规划
7
Байду номын сангаас
02
BIM软件分类及功能介绍
2024/1/30
8
核心建模软件
03
Revit
ArchiCAD
Autodesk公司开发的BIM建模软件，主要 用于建筑、结构、机电等专业的建模和设 计。
Graphisoft公司开发的强大BIM建筑设计 工具，以三维设计为主，具有极高的设计 效率和精度。
BIM建模方法与技巧
2024/1/30
13
建模前准备工作及注意事项
明确建模目的和要求
根据项目需求和规范，明确BIM建模 的目标、精度和范围。
选择合适的BIM软件
根据项目特点和团队熟悉程度，选 择适合的BIM建模软件。
2024/1/30
建立项目标准
制定统一的命名规则、图层设置、 单位等，确保团队成员遵循统一标 准。
通过BIM平台对维修保养计划的执行情况进行实时跟踪和监控，确 保计划的有效实施。
维修保养数据分析
利用BIM技术对维修保养数据进行统计分析，发现设备设施的故障 规律和维修保养效果，为优化维修保养计划提供依据。
29
基于BIM的能源管理和节能优化
2024/1/30
能源监测
通过BIM技术对建筑物内的能源消耗进行实时监测，包括水、电、 气等能源的消耗情况。
节能分析
利用BIM模型对建筑物的节能性能进行分析，找出能源浪费的环 节和原因，提出相应的节能措施。
能源优化
基于BIM技术的能源优化方案，对建筑物的能源系统进行改造升 级，提高能源利用效率，降低能源消耗成本。
30
基于BIM的空间规划和改造升级
空间规划
建筑行业BIM技术应用培训教程
建筑行业BIM技术应用培训教程第1章 BIM技术概述 (5)1.1 BIM基本概念 (5)1.2 BIM发展历程与趋势 (5)1.3 BIM技术在建筑行业的应用价值 (5)第2章 BIM软件介绍 (5)2.1 常用BIM软件概述 (5)2.2 Revit基础操作 (5)2.3 AutoCAD Civil 3D基础操作 (5)2.4 ArchiCAD基础操作 (5)第3章 BIM建模技术 (5)3.1 BIM建模基本流程 (5)3.2 BIM模型构建方法 (5)3.3 BIM模型信息管理 (5)3.4 BIM模型审查与优化 (5)第4章结构工程BIM应用 (5)4.1 结构工程BIM模型构建 (5)4.2 结构分析及设计 (5)4.3 结构施工模拟与优化 (5)4.4 结构工程管理与协作 (5)第5章建筑工程BIM应用 (5)5.1 建筑工程BIM模型构建 (5)5.2 建筑施工图设计 (6)5.3 建筑施工模拟与优化 (6)5.4 建筑工程管理与协作 (6)第6章设备工程BIM应用 (6)6.1 设备工程BIM模型构建 (6)6.2 设备安装与施工 (6)6.3 设备工程管理与优化 (6)6.4 能源管理与运维 (6)第7章绿色建筑与节能BIM应用 (6)7.1 绿色建筑评价体系 (6)7.2 节能分析及优化 (6)7.3 可持续设计与评价 (6)7.4 环境影响评估 (6)第8章建筑施工BIM应用 (6)8.1 施工进度管理 (6)8.2 施工资源管理 (6)8.3 施工质量控制与安全管理 (6)8.4 施工现场信息化管理 (6)第9章工程量清单与造价管理 (6)9.1 工程量清单编制 (6)9.3 工程预算与结算 (6)9.4 造价信息管理 (6)第10章建筑运维BIM应用 (6)10.1 运维管理基本概念 (6)10.2 设施管理与维护 (6)10.3 能源管理与优化 (6)10.4 空间管理与规划 (6)第11章 BIM与3D打印技术 (6)11.1 3D打印技术概述 (7)11.2 BIM与3D打印的结合 (7)11.3 3D打印建筑实例分析 (7)11.4 3D打印在建筑行业的未来发展 (7)第12章 BIM技术协同与创新 (7)12.1 BIM协同工作模式 (7)12.2 BIM技术在实际项目中的应用案例 (7)12.3 BIM技术在我国的发展与创新 (7)12.4 BIM技术未来发展趋势与展望 (7)第1章 BIM技术概述 (7)1.1 BIM基本概念 (7)1.2 BIM发展历程与趋势 (7)1.3 BIM技术在建筑行业的应用价值 (8)第2章 BIM软件介绍 (8)2.1 常用BIM软件概述 (8)2.2 Revit基础操作 (8)2.3 AutoCAD Civil 3D基础操作 (9)2.4 ArchiCAD基础操作 (9)第3章 BIM建模技术 (9)3.1 BIM建模基本流程 (9)3.1.1 项目分析 (10)3.1.2 构建BIM框架 (10)3.1.3 创建BIM模型 (10)3.1.4 模型整合与协调 (10)3.1.5 模型验证与优化 (10)3.2 BIM模型构建方法 (10)3.2.1 参数化建模 (10)3.2.2 组件建模 (10)3.2.3 扫描建模 (10)3.2.4 虚拟现实建模 (10)3.3 BIM模型信息管理 (10)3.3.1 模型信息分类 (10)3.3.2 模型信息编码 (11)3.3.3 模型信息共享与交换 (11)3.3.4 模型信息更新与维护 (11)3.4.1 模型质量审查 (11)3.4.2 设计审查 (11)3.4.3 功能分析 (11)3.4.4 施工模拟 (11)3.4.5 碰撞检测与协调 (11)3.4.6 优化建议 (11)第4章结构工程BIM应用 (11)4.1 结构工程BIM模型构建 (11)4.2 结构分析及设计 (12)4.3 结构施工模拟与优化 (12)4.4 结构工程管理与协作 (12)第5章建筑工程BIM应用 (13)5.1 建筑工程BIM模型构建 (13)5.1.1 模型创建 (13)5.1.2 属性定义 (13)5.1.3 模型更新 (13)5.2 建筑施工图设计 (14)5.2.1 施工图 (14)5.2.2 施工图审核 (14)5.3 建筑施工模拟与优化 (14)5.3.1 施工过程模拟 (14)5.3.2 施工优化 (14)5.4 建筑工程管理与协作 (15)5.4.1 项目进度管理 (15)5.4.2 成本管理 (15)5.4.3 质量安全管理 (15)5.4.4 协作平台 (15)第6章设备工程BIM应用 (15)6.1 设备工程BIM模型构建 (15)6.1.1 设备BIM模型构建方法 (15)6.1.2 设备BIM模型的应用 (15)6.2 设备安装与施工 (15)6.2.1 设备安装BIM应用 (16)6.2.2 设备施工BIM应用 (16)6.3 设备工程管理与优化 (16)6.3.1 设备工程管理BIM应用 (16)6.3.2 设备工程优化BIM应用 (16)6.4 能源管理与运维 (16)6.4.1 能源管理BIM应用 (16)6.4.2 设备运维BIM应用 (16)第7章绿色建筑与节能BIM应用 (17)7.1 绿色建筑评价体系 (17)7.2 节能分析及优化 (17)7.4 环境影响评估 (18)第8章建筑施工BIM应用 (18)8.1 施工进度管理 (18)8.1.1 进度计划编制 (18)8.1.2 进度监控与分析 (18)8.2 施工资源管理 (19)8.2.1 资源需求计划 (19)8.2.2 资源优化配置 (19)8.3 施工质量控制与安全管理 (19)8.3.1 质量控制 (19)8.3.2 安全管理 (19)8.4 施工现场信息化管理 (19)8.4.1 施工现场信息采集与传输 (19)8.4.2 施工现场智能化监控 (19)8.4.3 施工现场虚拟现实与增强现实 (20)第9章工程量清单与造价管理 (20)9.1 工程量清单编制 (20)9.1.1 工程量清单编制依据 (20)9.1.2 工程量清单编制步骤 (20)9.2 造价分析与控制 (20)9.2.1 造价分析 (20)9.2.2 造价控制 (20)9.3 工程预算与结算 (21)9.3.1 工程预算 (21)9.3.2 工程结算 (21)9.4 造价信息管理 (21)9.4.1 造价信息收集与整理 (21)9.4.2 造价信息应用与更新 (21)第10章建筑运维BIM应用 (21)10.1 运维管理基本概念 (21)10.2 设施管理与维护 (22)10.3 能源管理与优化 (22)10.4 空间管理与规划 (22)第11章 BIM与3D打印技术 (23)11.1 3D打印技术概述 (23)11.2 BIM与3D打印的结合 (23)11.3 3D打印建筑实例分析 (24)11.4 3D打印在建筑行业的未来发展 (24)第12章 BIM技术协同与创新 (24)12.1 BIM协同工作模式 (24)12.1.1 BIM协同工作模式概述 (24)12.1.2 BIM协同工作模式的核心要素 (25)12.1.3 BIM协同工作模式在建筑行业中的应用 (25)12.2 BIM技术在实际项目中的应用案例 (25)12.2.1 案例一：某大型公共建筑项目 (25)12.2.2 案例二：某地铁线路工程 (25)12.3 BIM技术在我国的发展与创新 (25)12.3.1 我国BIM技术发展现状 (25)12.3.2 我国BIM技术创新成果 (25)12.4 BIM技术未来发展趋势与展望 (26)12.4.1 BIM技术发展趋势 (26)12.4.2 BIM技术展望 (26)第1章 BIM技术概述1.1 BIM基本概念1.2 BIM发展历程与趋势1.3 BIM技术在建筑行业的应用价值第2章 BIM软件介绍2.1 常用BIM软件概述2.2 Revit基础操作2.3 AutoCAD Civil 3D基础操作2.4 ArchiCAD基础操作第3章 BIM建模技术3.1 BIM建模基本流程3.2 BIM模型构建方法3.3 BIM模型信息管理3.4 BIM模型审查与优化第4章结构工程BIM应用4.1 结构工程BIM模型构建4.2 结构分析及设计4.3 结构施工模拟与优化4.4 结构工程管理与协作第5章建筑工程BIM应用5.1 建筑工程BIM模型构建5.2 建筑施工图设计5.3 建筑施工模拟与优化5.4 建筑工程管理与协作第6章设备工程BIM应用6.1 设备工程BIM模型构建6.2 设备安装与施工6.3 设备工程管理与优化6.4 能源管理与运维第7章绿色建筑与节能BIM应用7.1 绿色建筑评价体系7.2 节能分析及优化7.3 可持续设计与评价7.4 环境影响评估第8章建筑施工BIM应用8.1 施工进度管理8.2 施工资源管理8.3 施工质量控制与安全管理8.4 施工现场信息化管理第9章工程量清单与造价管理9.1 工程量清单编制9.2 造价分析与控制9.3 工程预算与结算9.4 造价信息管理第10章建筑运维BIM应用10.1 运维管理基本概念10.2 设施管理与维护10.3 能源管理与优化10.4 空间管理与规划第11章 BIM与3D打印技术11.1 3D打印技术概述11.2 BIM与3D打印的结合11.3 3D打印建筑实例分析11.4 3D打印在建筑行业的未来发展第12章 BIM技术协同与创新12.1 BIM协同工作模式12.2 BIM技术在实际项目中的应用案例12.3 BIM技术在我国的发展与创新12.4 BIM技术未来发展趋势与展望第1章 BIM技术概述1.1 BIM基本概念建筑信息模型（Building Information Modeling，简称BIM）是一种数字化的建筑行业设计、施工和管理工作流程。
(2024年)BIM基础知识培训ppt课件
三维建模流程
三维建模技术应用
广泛应用于建筑设计、结构分析、工 程量统计等领域，提高设计效率和质 量。
包括数据收集、模型构建、细节完善 等步骤，确保模型准确性和完整性。
2024/3/26
9
信息集成与共享机制
2024/3/26
信息集成概念
01
将建筑项目各阶段、各专业信息整合到BIM模型中，实现信息
统一管理。
信息共享机制
02
通过BIM平台实现项目各参与方之间的信息共享和协同工作，
提高沟通效率。
信息集成与共享价值
03
减少信息丢失和错误，提高决策准确性和施工效率。
10
协同设计与施工流程优化
协同设计概念
基于BIM模型的协同设计平台，实现多专业、多人员同时参与设 计。
施工流程优化
利用BIM技术进行施工模拟和优化，提前发现潜在问题，减少返工 和浪费。
Graphisoft公司开发的强大BIM工具 ，适用于住宅、商业和公共建筑设计 。
Rhino（犀牛）软件
一款强大的三维建模工具，常用于复 杂曲面和异形建筑设计。
12
03
BIM在建筑设计阶段应用
2024/3/26
ቤተ መጻሕፍቲ ባይዱ13
建筑设计流程变革与优势分析
1 2
传统设计流程的问题与局限性
包括信息沟通不畅、设计效率低下、易出错等。
2024/3/26
03
三维可视化在方案设计中的应用
包括场地分析、建筑形体设计、空间布局规划等。
15
结构分析和优化方法探讨
结构分析的目的和意义
确保建筑结构的安全性和稳定性。
BIM在结构分析中的应用
利用BIM模型进行结构分析和模拟，预测结构的性能和行为。
bim培训计划和大纲
bim培训计划和大纲BIM培训计划和大纲总体目标是为了培养学生掌握BIM软件操作和项目实践技能，了解BIM理论基础，并能够熟练应用BIM技术进行建筑设计、施工以及运维管理。
以下是一套BIM培训计划和大纲的详细内容。
一、BIM培训计划1. 培训目标通过培训，学生应该能够掌握BIM软件的基本操作技能，能够熟练应用BIM技术进行建筑设计、施工和运维管理工作。
同时，了解BIM的相关理论知识，掌握BIM项目实践技巧。
2. 培训对象本次培训主要面向建筑设计师、工程师、施工管理人员及运维管理人员等建筑行业从业人员，也欢迎对BIM技术感兴趣的学生和专业人员参加。
3. 培训内容（1）BIM理论基础知识（2）BIM软件操作技能（3）BIM在建筑设计中的应用（4）BIM在施工管理中的应用（5）BIM在运维管理中的应用4. 培训时间本次培训将采取两种方式进行，面授培训为期30天，每天8小时，总共240小时；在线培训为期60天，每周5天，每天2小时，总共120小时。
5. 培训方式（1）面授培训：通过课堂教学和实践操作相结合的方式进行培训，教师与学生面对面交流，师生互动紧密。
（2）在线培训：通过网络教学平台进行远程教学，学生可以根据自己的时间和地点进行学习。
6. 培训评价培训结束后，学生将进行BIM技能考核，通过考核的学生将获得BIM技术培训合格证书。
7. 培训师资培训师资力量将由具有丰富的BIM实践经验和教育教学经验的专业人士担任。
培训中将邀请国内外知名的BIM专家进行讲解。
二、BIM培训大纲第一部分 BIM理论基础知识（16小时）1. BIM的定义和发展历程2. BIM的理论基础3. BIM在建筑行业的应用前景4. BIM标准和规范第二部分 BIM软件操作技能（80小时）1. Revit软件的基本操作2. Navisworks软件的基本操作3. BIM360软件的基本操作4. 建筑信息模型的构建和管理第三部分 BIM在建筑设计中的应用（48小时）1. BIM在建筑方案设计中的应用2. BIM在建筑施工图设计中的应用3. BIM在建筑材料选型和成本估算中的应用第四部分 BIM在施工管理中的应用（48小时）1. BIM在施工进度计划中的应用2. BIM在施工材料和设备采购中的应用3. BIM在施工现场协调和监控中的应用第五部分 BIM在运维管理中的应用（48小时）1. BIM在建筑设备管理中的应用2. BIM在建筑能耗监测和管理中的应用3. BIM在建筑维护保养中的应用通过以上培训计划和大纲的详细安排，建筑行业的从业人员可以系统学习BIM技术，掌握BIM技术的应用技巧，提高自身的竞争力，为行业发展注入新的活力。
BIM的相关培训-AC培训课一(基础操作)
2.自带轴网元素，相当于一条一条轴网绘制，绘制麻烦，但 是自由度高。 （以上2种都是在AC中常用的轴网绘制方法，但是有一个共 同的缺点，导出DWG文件配合的时候，轴号和轴网是一个带 属性的块，无法分开，且在一个图层内，常常给设备专业带 来麻烦。解决办法是使用burst命令处理图纸。手动删除轴线）
3.使用线条来绘制，使用线工具绘制轴网，非常笨的办法， 然后使用热链接到每一层，但是图层区分清晰，后期DWG图 纸不用单独处理。（推荐使用）
严格控制门窗公司的二次设计
模型数据可以直接用于能耗分析
未来的BIM模式
未来的BIM模式是由我们一步一步走下去的结果。现在的我们只能对未来做 一种假设。
材料商 设备供应商
设计师 BIM模型
传统设计流程
施工单位
甲方
政府单位
分包商
物业运营 营销部门
消防等部门
BIM给我们带来什么
1.高质量的设计，我们将传统制图时间的大部分放 在了设计上，质量的提高是理所当然的。 2.对成果极强的把控力，对建成效果的直接控制。 3.不再担心效果图公司反复的低级错误 4.修改时候的效率倍增 5.和甲方交流的多样化 6.成果模型可以多方使用，节约投入 7.工业化生产的建筑，加快速度，节约投入
4 AC图纸管理
浏览器（重要）
1.项目树状图：模型部分，切换楼层时候当前图层组合 以及比例等不会发生改变，不会出现两个相同楼层 楼层以及
图纸区域
2.试图映射：图纸绘制阶段，每张图纸拥有各自独立的 图层组合和比例等设置，同一个楼层内可以制作出多 张不同比例的图纸。
3.图册：布图阶段，将所有已经设置好的图纸布置到图 框内，自动编写图纸编号，且更新到图纸内。
对于我们设计院来说：建筑专业可以采用：ArchiCAD Revit Bently等软件 实现BIM设计。 结构专业因为长期以来都是以模型计算为核心的工作，所以可以说是最早进 入BIM流程的专业。PKPM Tekla等都可以作为结构设计软件 设备专业目前看来MagiCAD比较适合，天正给排水之类预计在不久的将来 也可以进入BIM设计的行列。
3.使用线条来绘制，使用线工具绘制轴网，非常笨的办法， 然后使用热链接到每一层，但是图层区分清晰，后期DWG图 纸不用单独处理。（推荐使用）
严格控制门窗公司的二次设计
模型数据可以直接用于能耗分析
未来的BIM模式
未来的BIM模式是由我们一步一步走下去的结果。现在的我们只能对未来做 一种假设。
材料商 设备供应商
设计师 BIM模型
传统设计流程
施工单位
甲方
政府单位
分包商
物业运营 营销部门
消防等部门
BIM给我们带来什么
1.高质量的设计，我们将传统制图时间的大部分放 在了设计上，质量的提高是理所当然的。 2.对成果极强的把控力，对建成效果的直接控制。 3.不再担心效果图公司反复的低级错误 4.修改时候的效率倍增 5.和甲方交流的多样化 6.成果模型可以多方使用，节约投入 7.工业化生产的建筑，加快速度，节约投入
4 AC图纸管理
浏览器（重要）
1.项目树状图：模型部分，切换楼层时候当前图层组合 以及比例等不会发生改变，不会出现两个相同楼层 楼层以及
图纸区域
2.试图映射：图纸绘制阶段，每张图纸拥有各自独立的 图层组合和比例等设置，同一个楼层内可以制作出多 张不同比例的图纸。
3.图册：布图阶段，将所有已经设置好的图纸布置到图 框内，自动编写图纸编号，且更新到图纸内。
对于我们设计院来说：建筑专业可以采用：ArchiCAD Revit Bently等软件 实现BIM设计。 结构专业因为长期以来都是以模型计算为核心的工作，所以可以说是最早进 入BIM流程的专业。PKPM Tekla等都可以作为结构设计软件 设备专业目前看来MagiCAD比较适合，天正给排水之类预计在不久的将来 也可以进入BIM设计的行列。
BIM培训课件
BIM培训BIM优化事业部目录1 .BIM 基础知识2 .BIM 的现状3 .BIM 的未来1BIM 基础知识BIM， 即指基于最先进的三维数字设计和工程软件所构建的“可视化”的数字建筑模型，为设计师、建筑师、水电暖铺设工程师、开发商乃至最终用户等各环节人员提供“模拟和分析”的科学协作平台，帮助他们利用三维数字模型对项目进行设计、建造及运营管理。
对于设计师、建筑师和工程师而言，应用BIM 不仅要求将设计工具实现从二维到三维的转变，更需要在设计阶段贯彻协同设计、绿色设计和可持续设计理念。
其最终目的是使得整个工程项目在设计、施工和使用等各个阶段都能够有效的节省能源、节约成本、降低污染和提高效率。
BIM１.０ 主要应用于建筑设计阶段，以模型为主、应用为辅，关注设计形式是否美观，空间运用是否合理，一般通过渲染等技术实现建筑设计的效果图制作，以炫丽的形式语言供甲方赏阅。
BIM 2.0不再停留在视觉呈现上，而将应用重点转向建筑建造阶段，以模型为基础，应用为主，重点关注使用者对数据信息的应用。
在BIM2.0阶段，使用者可以通过虚拟建造过程实现对进度安排、物料采选、施工流程等方面信息的提前了解，同时，模型数据还可以为建造方提供例如造价预算等方面的数据信息应用。
BIM 3.0的技术应用呈现出从施工技术管理应用向施工全面管理应用拓展、从项目现场管理向施工企业经营管理延伸、从施工阶段应用向建筑全生命周期辐射的三大典型特征。
它标志着BIM应用从理性走向攀升阶段。
在此阶段，BIM技术在施工过程中的应用仍然是全行业中应用深度最深、价值体现最明显的，并且利用BIM技术解决施工过程中的管理问题效果显著。
在工程生命周期的不同阶段，BIM模型的内容与细节该如何掌握与要求是大家都一直希望能有一套准则或规范可以依循的。
但目前国内还没有完整的并可实施的相关规范和标准，各公司一般会参考美国建筑师协会(AmericanInstituteofArchitects,简称AIA)2008年的E202号文件中提到的LevelofDevelopment（简称LOD），从100到500有5个阶段的标准。
完整版)BIM基础知识
完整版)BIM基础知识BIM建模考评大纲中的BIM基础知识第一章：BIM基本概念、特征及其发展1.1 理解BIM的基本概念和内涵。
1.2 理解BIM技术的特征。
1.3 熟悉BIM工具及其主要功能应用。
1.4 熟悉项目文件管理和数据转换方法。
1.5 熟悉BIM模型在设计、施工和运维阶段的应用、数据共享和协同工作方法。
1.6 了解BIM的发展历程和趋势。
2.0 BIM相关标准2.1 熟悉BIM建模精度等级。
2.2 了解BIM相关标准，如XXX标准、《建筑工程设计信息模型交付标准》和《建筑工程设计信息模型分类和编码标准》等。
3.0 施工图识读与绘制3.1 掌握建筑类专业制图标准，如图幅、比例、字体、线型样式、线型图案、图形样式表达、尺寸标注等。
3.2 掌握正投影、轴测投影和透视投影的识读和绘制方法。
3.3 掌握形体平面视图、立面视图、剖视图、断面图和局部放大图的识读和绘制方法。
第二章：BIM工程师的素质要求和职业发展1.0 BIM工程师岗位分类1.1 根据应用领域：BIM标准管理类、BIM工具研发类、BIM工程应用类和BIM教育类。
1.2 根据应用程度：BIM操作人员、BIM技术主管、BIM项目经理和BIM战略总监。
2.0 BIM工程师基本素质要求2.1 具备职业道德。
2.2 具备健康素质。
2.3 具备团队协作能力。
2.4 具备沟通协调能力。
3.0 BIM工程师职业发展3.1 BIM与招投标。
3.2 BIM与设计。
3.3 BIM与施工。
3.4 BIM与造价。
3.5 BIM与运维。
4.0 当前BIM市场现状4.1 BIM技术应用覆盖面狭窄。
4.2 涉及项目的实战较少。
4.3 缺少专业的BIM工程师。
5.0 未来BIM市场模式预测5.1 个性化开发。
5.2 全方位应用。
5.3 市场细分。
5.4 多软件协调。
总结：本文介绍了BIM建模考评大纲中的BIM基础知识。
其中，第一章主要讲解了BIM的基本概念、特征和发展，BIM相关标准以及施工图识读和绘制。
2024版年度BIM基础知识培训课件
改造效果评估
基于BIM模型对节能改造方案进行效 果评估，确保实现预期目标。
27
06 总结与展望
2024/2/2
28
本次培训知识点回顾
BIM概念及基本原理
掌握了BIM的定义、特点、应用价值等 基本概念，了解了BIM在建筑设计、施
工、运维等阶段的应用。
BIM标准与规范
2024/2/2
了解了国内外BIM标准与规范的发展 历程和现状，如IFC、bIMstandard
率。
智能分析
决策支持
基于BIM数据进行设施 运行状态分析和预测。
为设施管理提供数据支 持和决策依据。
ቤተ መጻሕፍቲ ባይዱ
25
智能化巡检与预防性维护策略
制定巡检计划
基于BIM模型制定智能化巡检计划，确保设 备正常运行。
故障诊断与处理
结合BIM模型和实际运行数据，快速定位并 处理设备故障。
2024/2/2
预防性维护
利用BIM数据分析设备故障趋势，提前进行 预防性维护。
2024/2/2
通过实际案例分析和操作练习， 提高了自己的实践能力和解决 问题的能力。
认识到BIM技术在未来建筑行 业中的重要性和发展趋势，增 强了自己的职业竞争力。
30
行业发展趋势及挑战
2024/2/2
发展趋势
BIM技术将逐渐普及并成为建筑行业标配，未来将实现全生命 周期的BIM应用，同时与云计算、大数据、物联网等技术的融 合将推动建筑行业数字化转型。
等。
BIM软件操作技能 熟悉了Revit、Navisworks等常用 BIM软件的基本操作，包括建模、碰 撞检测、施工模拟等功能。
BIM在项目管理中的应用 学习了BIM在项目管理中的协同设计、 优化施工、降低成本等方面的应用案 例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BIM的价值
三维渲染、宣传展示 快速算量、精度提升 精确计算、减少浪费 多算对比、有效管控 虚拟施工、有效协同 碰撞检查、减少返工 冲突调用、决策支持
BIM给各方带来什么好处
1．设计单位：产品可以得到创新、产品更加精确、提高市场竞争力等。 2．业主方：缩短工期、减少拆改、降低成本、提高品质等。 3．施工方：实现施工模拟、优化施工组织、缩短施工工期、减少材料 浪费、优化成本核算、提高安全生产管理等。 4．使用方：所见即所得，所想及可现，对产品有预知性，可以提前进 行空间布置，产品定制，减少交付后进行功能整改等。 5、物业管理方：对园区车位，楼宇监控，设备用房，消防设备设施等 通过bim链接起来进行实施掌控，替代人员巡查，精准安全高效等。
常用
建筑：Autodesk® Revit® Architecture
软件
结构：Autodesk® Revit® Structure
水暖电：Autodesk® Revit® MEP
BIM时代与传统CAD时代对比
1、二维CAD 软件系统存在的不足： （1）、各专业协作设计缺少一个统一的技术平台；（2）、2 维设计禁锢了设计师的空间想象 力和创造力；（3）、设计修改工作量巨大；（4）、图纸审查和细节检查复杂抽象；（5）、项 目各参与方缺少信息交流平台，存在信息断层。这些不足严重阻碍了我国建筑设计以及项目管 理水平的整体提升。
2、BIM 相对相对传统3D CAD的优势： 随着信息化的推广，越来越多三维建模和渲染软件应用于建筑行业，如3DMAX等。但是这些
3D 模型仅仅是简单的几何体的组合，其中无法包含特定建筑构件的属性，无法进行协助分析 各个方面的建筑性能，也无法作为协同设计和协同管理的平台。
而基于BIM 技术的应用系统可以创建出包含大量真实建筑信息的虚拟建筑模型。其中包含了 建筑构造、工艺和建筑材料等建造一个建筑所需要的所有组成部分。它是一个囊括建筑所有信 息的综合数据库，这个数据库可以在整个建筑业中发挥作用，管理建筑全寿周期的所有信息。
项目的BIM模型
保证施工期间不产生重大事故（火灾） 提供准确、直观的BIM数据库。
Bim的应用-施工现场视频应用
随着科技发展，越来越多 的科技产品应用于工程实际中。 其中VR应用，无人机、全景 摄像技术、RFID技术、3D打 印技术等均可以与bim进行信 息链接，对项目实施全过程进 行管理，对问题进行记录回放。
BIM定义
建筑信息模型
指建筑物在设计和建造过程中，创建和使用的“可计算数字
业主
信息”。而这些数字信息能够被程序系统自动管理，使得经过这
些数字信息所计算出来的各种文件，自动地具有彼此吻合、一致 的特性。通过数字信息仿真模拟建筑物所具有的真实信息，通过 建造施工人员
三维建筑模型，实现工程监理、物业管理、设备管理、数字化加
BIM的应用—机电走廊、机房（实物/模型对比图）
BIM的应用—建筑、装饰
塔楼大堂咖啡吧装饰实体建模
BIM的应用—碰撞检查与处理
检测前
处理后
BIM的应用—自动生成预留孔洞报告
BIM的应用—精确/详细材料清单
BIM的应用—三维算量
22
BIM的应用—施工动态模拟
BIM的应用—4D施工模拟（加入时间轴）
“十一五”科技支 "基于BIM技术的下一代建筑工程应用软件研究"
撑计划
——基于BIM技术的建筑设计、节能设计、成本预测、施工优化
（2006-2010） 、施工安全分析等下一代工程软件。
“十二五”-“十三 五”科技支撑计划
试点、落地、推广、普及
（2011-2020）
BIM时代与传统CAD时代对比
CAD和BIM简要比较表
BIM的应用—可出2D、3D图纸
建筑设计图+经过碰撞检查和设计修改= 综合设计施工图如综合管线图、综合结构留 洞图、碰撞检查侦错报告和建议改进方案等 使用施工图纸。
Bim的应用-施工阶段管理
应用BIM整合现场——BIM模型的虚拟建筑 + 实际的施工或管理现场 = 操控现场施工
主要包括以下几个方面： ·现场指导：BIM模型和3D施工图指导 ·现场跟踪： 激光扫描、GPS、移动通讯、互联网等技术
武汉市 1.2017年9月，武汉市城乡建设委员会印发了《关于推进建筑信息模型(BIM) 技术应用工作的通知》，提出要通过试点，分阶段、分步骤推行BIM技术。 到2020年末，以下新立项项目勘察设计、施工、运营维护中，集成应用 BIM的项目比率达到90%：以国有资金投资为主的大中型建筑;申报绿色建筑 的公共建筑和绿色生态示范小区;社会资本投资额(建安造价)在6000万元以 上(或单体建筑面积2万平方米以上)的建设项目参照执行。 合肥市 1.2017年5月，合肥市城乡建设委员会发布了《关于在合肥市行政区域内开 展建筑信息模型(BIM)技术推广应用工作的通知》，通知中指出“单个项目 国有投资额在2亿元以上的大型建筑工程和基础设施工程的施工管理中，应 当应用BIM技术 ”
BIM
设计阶段
施工阶段
建筑工程 全寿命周期
运营管理
建后维护
BIM
BIM发展现状—国内
2002年 2004年
产生BIM理念和技术研究 出现各种BIM为核心的专业应用软件
“十五”科技攻关 "基于IFC国际标准的建筑工程应用软件研究"
计划
——对BIM数据标准IFC和应用软件的研究，开发出基于IFC的结
（2001-2005） 构设计和施工管理软件。
武汉东湖高新集团股份有限公司
方法，以达到优化项目施工，节约成本和控制质量等目的。但TBIhM对e建F模o人r员t要h求必须具备一
定高度的专业技能知识，且对BIM的掌握是一个循序渐进的过程，不能做到立即熟练掌握，需
BIM工程应用实例 要BIM人员经验的不断积累，同时，对BIM的功能需求，需结合我们实际情况自行扩展与选择。 阻碍BIM发展的最主要原因就是大部分企业对于BIM还不够了解，但是已经有一些企业接受 了BIM，相信用不了多久BIM时代即将到来。
武汉东湖高新集团股份有限公司
Bim技术基础知识培训
培训人：陈龙 2018年07月
目录
1
BIM简介
2
BIM相关政策
3
BIM的发展
4
BIM的价值
5
BIM给各方带来什么好处
6Байду номын сангаас
BIM工程应用
7
BIM个人见解
8
BIM实例视频展示
BIM的概念
BIM全称
Building Information Modeling
个人对BIM发展的观点
简单说，BIM的优越性表现在，它是一种采用思维建模的方式，将整个项目重头到尾提前 创建一遍，通过模型模拟的方式拟建将要建设的工程。按照实际施工经验及专业技术，按照正 常的施工顺序、前期的施工方案等逐步实施，从而核实各项施工方案在施工过程是否可行，以 提前发现在实践中将会遇见的问题，做到心中有数，进而不断更进施工方案、施工措施、施工
•“Building Information Modeling”，学术研究，无法实践应用；
•进入21世纪，BIM研究和应用得到突破性进展；随着计算机软硬件水平的迅
速发展，全球三大建筑软件开发商，都推出了自己的BIM软件。
绘图时代的发展
手图到二维、三维地信息改革 从2D、3D的传统建模到4D、5D的信息建模方式 摒弃传统设计中资源不能共享、信息不能同步更新、参与方不能很好的相互协调、施工过程不能可视 化模拟，检查与维护不能做到物理与信息的碰撞预测等问题。
BIM 建筑设计师
工、工程化管理等功能。它具有信息完备性、信息关联性、信息 一致性、 可视化、协调性、模拟性、优化性和可出图性八大特点
水暖电处系统工程师
结构工程师
政府对bim推广的相关政策
Bim政策在全国各大省会城市已经陆续试行推广，一线城市以北上广为首， 更是走在了前沿，做时代的先锋。已经有不少bim应用的实例落地。
BIM的应用—三维可视化
可视化
可视化即“所见即 所得”模型三维的立 体图形可视、项目设 计、建造、运营等整 个建设过程可视，方 便进行更好的沟通， 讨论与决策
BIM的应用—模拟性 能效、紧急疏散、日照、热能传导等的模拟
受风力及流体力学模拟
日照模拟
自然通风系统模拟
热能环境模拟
BIM的应用—机电深化及管线综合
•20世纪80年代后，芬兰学者，“Product Information Model”系统；
•1986年，美国学者Robert Aish，“Building Modeling”；
•2002年由Autodesk公司提出建筑信息模型(Building Information Modeling，
BIM),是对建筑设计的创新。
手绘
第一次革命 甩图板
CAD
第二次革命 二维到三维
BIM
从2DCAD过渡到以 BIM 技术为核心的多种建筑3DCAD，将是未来计算机辅 助建筑设计的发展趋势。
BIM发展现状—国外
美国到欧美、日本、新加坡等发达国家 应用领域：设计阶段、施工阶段以及建成 后的维护和管理阶段。
特点： 1、已经成为设计和施工单位承接项目的必要能力，已受 到广泛重视。大企业已经具备了BIM技术能力；BIM专业咨 询公司已经出现，十分活跃，为中小企业应用BIM提供有 力支持。 2、bim全生命周期应用趋于成熟。 3、应用软件已经比较成熟。
现阶段，在武汉市已有许在建的地铁、桥梁等大型公共建筑均已应用了bim技术。
武汉市建委对bim技术试点项目的通知 BIM思想的由来
•1975年，“BIM之父”——乔治亚理工大学的Charles Eastman教授创建了BIM
理念，BIM理念的启蒙，受到了1973年全球石油危机的影响，美国全行业需要考 虑提高行业效益的问题，Eastman教授在其研究的课题“Building Description System”中提出，便于实现建筑工程的可视化和量化分析，提高工程建设效率。
