有限元分析概述

有限元分析方法有限元分析方法是一种在数字计算机上定量分析变形、弹性以及现代结构的受力情况的方法。

有限元分析方法的发展日趋完善，是加强建筑物结构抗震能力的有力工具。

一、有限元分析方法的概念有限元分析方法是一种基于有限元分析原理的数学方法，它是一种用于计算低维受力系统的通用数值方法，尤其是用于非线性力学系统的数值分析方法。

在有限元数值分析中，计算对象由许多有限个结构物构成，这些结构物称为有限元。

每个有限元都有一定的体积和形状，如线元、面元和体元。

有限元分析的基本思想就是将复杂的物理结构模型分解为若干较小的有限元模型，再将这些小的有限元模型组合成一个完整的物理模型，并对其进行连续性研究，从而精确地确定受力构件的变形、位移、应力、变形能量等物理参数。

二、有限元分析方法在工程中的应用有限元分析方法可以用于结构分析、计算机辅助设计和工程校核。

有限元分析方法可以用于预测结构的受力情况、拓扑设计和优化，这对于重要的结构失效的防护和抗震性能的提高有重要意义。

在计算机辅助设计领域，有限元分析方法可以用于几何形状优化，减轻材料重量并提高刚度，这是一种非常有效的技术。

在建筑工程中，有限元分析方法可以用于计算建筑物的受力情况，确定其最大荷载量，为建筑物的改造和重建提供参考。

三、有限元分析方法的发展趋势随着计算机技术的发展，有限元分析方法的发展也在不断推进。

近年来，以网格化数值计算为基础的有限元分析方法已经取得了巨大的进展，如实施大型网格化分析、更加准确和可靠的模型细分、更准确的网格分解技术、更有效的数值求解技术等。

这些技术将使有限元分析技术更容易、更有效地应用于计算机辅助设计、工程校核和抗震分析等领域。

总之，有限元分析方法是一种重要的力学分析方法，它在结构分析、计算机辅助设计以及建筑物抗震性能的研究中都起着重要作用。

随着计算机技术的发展，有限元分析方法的发展也在不断发展，为实现地震安全建筑的建设做出贡献。

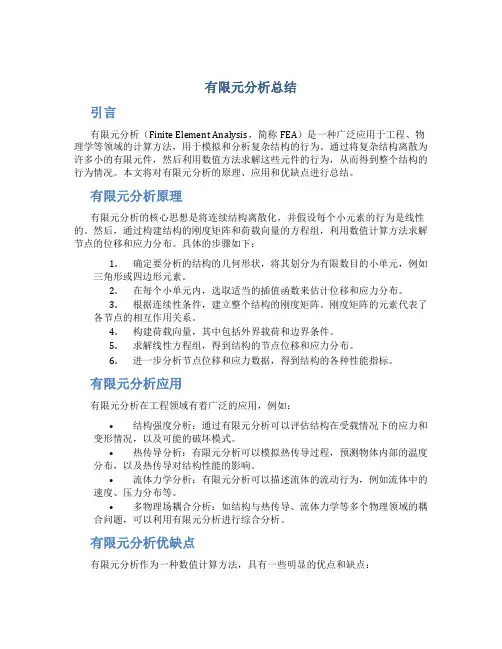

有限元分析总结引言有限元分析（Finite Element Analysis，简称FEA）是一种广泛应用于工程、物理学等领域的计算方法，用于模拟和分析复杂结构的行为。

通过将复杂结构离散为许多小的有限元件，然后利用数值方法求解这些元件的行为，从而得到整个结构的行为情况。

本文将对有限元分析的原理、应用和优缺点进行总结。

有限元分析原理有限元分析的核心思想是将连续结构离散化，并假设每个小元素的行为是线性的。

然后，通过构建结构的刚度矩阵和荷载向量的方程组，利用数值计算方法求解节点的位移和应力分布。

具体的步骤如下：1.确定要分析的结构的几何形状，将其划分为有限数目的小单元，例如三角形或四边形元素。

2.在每个小单元内，选取适当的插值函数来估计位移和应力分布。

3.根据连续性条件，建立整个结构的刚度矩阵。

刚度矩阵的元素代表了各节点的相互作用关系。

4.构建荷载向量，其中包括外界载荷和边界条件。

5.求解线性方程组，得到结构的节点位移和应力分布。

6.进一步分析节点位移和应力数据，得到结构的各种性能指标。

有限元分析应用有限元分析在工程领域有着广泛的应用，例如：•结构强度分析：通过有限元分析可以评估结构在受载情况下的应力和变形情况，以及可能的破坏模式。

•热传导分析：有限元分析可以模拟热传导过程，预测物体内部的温度分布，以及热传导对结构性能的影响。

•流体力学分析：有限元分析可以描述流体的流动行为，例如流体中的速度、压力分布等。

•多物理场耦合分析：如结构与热传导、流体力学等多个物理领域的耦合问题，可以利用有限元分析进行综合分析。

有限元分析优缺点有限元分析作为一种数值计算方法，具有一些明显的优点和缺点：优点：•可以模拟和分析复杂结构的行为，如非线性和非均匀材料，不规则几何形状等。

•可以提供详细的节点位移和应力分布数据，对结构性能进行深入分析。

•可以快速进行多次迭代计算，探索不同设计参数对结构性能的影响。

•可以进行实时动态仿真和优化，为工程设计提供重要的支持。

第十一章 有限元分析方法概述1、基本概念有限元分析方法是随着电子计算机的发展而迅速发展起来的一种现代没计计算方法。

它是20世纪50年代首先在连续体力学领域—飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快就广泛地应用于求解热传导、电磁场、流体力学等连续性问题。

在工程分析和科学研究中，常常会遇到大量的由常微分方程、偏微分方程及相应的边界条件描述的场问题，如位移场、应力场和温度场等问题。

求解这类场问题的方法主要有两种：用解析法求得精确解；用数值解法求其近似解。

应该指出，能用解析法求出精确解的只是方程性质比较简单且几何边界相当规则的少数问题。

而对于绝大多数问题，则很少能得出解析解。

这就需要研究它的数值解法，以求出近似解。

目前工程中实用的数值解法主要有三种：有限差分法、有限元法和边界元法。

其中，以有限元法通用性最好，解题效率高，目前在工程中的应用最为广泛。

下面通过一个具体例子，分别采用解析法和数值解法进行求解，从而体会一下有限元分析方法的含义及其相关的一些基本概念。

如下图所示为一变横截面杆，杆的一端固定，另一端承受负荷P ，试求杆沿长度方向任一截面的变形大小。

其中，杆的上边宽度为1w ，下边宽度为2w ，厚度为t ，长度为L ，杆的材料弹性模量为E 。

已知P ＝4450N ，1w ＝50mm ，2w =25mm ，t =3mm ，L =250mm ，E =72GPa 。

① 采用解析法精确求解假设杆任一横截面面积为)(y A ，其上平均应力为σ，应变为ε。

根据静力平衡条件有：0)(=-y A P σ根据虎克定律有：εσE =而任一横截面面积为：t y L w w w y A )()(121-+= 任一横截面产生的应变为：dydu=ε将上述方程代入静力平衡条件，进行变换后有：dy y EA Pdu )(=沿杆的长度方向对上式两边进行积分，可得：⎰⎰⎰-+==y yudy y Lw w w Et P dy y EA P du 01210)()(将)(y A 表达式代入上式，并对两边进行积分，得杆沿长度方向任一横截面的变形量：]ln )[ln()()(112112w y Lw w w w w Et PL y u --+-=当y 分别取0、62.5、125、187.5、250值时，变截面杆相应横截面处的沿杆长方向的变形量分别为：m u m u m u m u m u 6564636211080.142 ;1083.96 ;1027.59 ;1051.27 ;0----⨯=⨯=⨯=⨯==② 采用数值解法近似求解将变横截面杆沿长度方向分成独立的4小段，每一小段采用等截面直杆近似，等截面直杆的横截面面积为相应的变截面杆横截面面积的平均面积表示，每一小段称为一个单元，小段之间通过节点连接起来。

第一节有限元分析概述有限元分析是一种数值计算方法，用于求解连续物体的力学问题。

它是将连续体划分成有限个小元素，利用元素间的相互关系来近似描述物体的行为。

有限元分析可以用于求解各种力学问题，如固体力学、流体力学、热传导等。

有限元分析的基本步骤包括建立模型、离散化、求解和分析结果。

首先，需要根据实际问题建立一个几何形状和边界条件的模型。

然后，将模型离散化为有限个小元素，每个元素具有一些简单的形状和几何特征。

接下来，需要确定每个元素内部的应力和变形的形式，这通常与所采用的数学模型有关。

然后，根据力学原理和边界条件，可以通过数值方法求解每个元素的应力和变形。

最后，可以对求解结果进行后处理，分析模型的响应，并检查结果的合理性。

有限元分析的优点之一是可以处理复杂的几何形状。

因为问题的几何形状是通过离散化成有限个小元素来描述的，所以可以处理各种形状的物体，包括曲线、曲面和体积。

同时，有限元分析还可以考虑非线性和不均匀性。

对于具有非线性特性的材料或结构，可以通过数值方法来求解其行为。

此外，有限元分析还可以处理多物理场的耦合问题，如流固耦合、热力耦合等。

然而，有限元分析也有一些局限性。

首先，离散化过程中需要选择合适的元素类型和大小。

选择不当的元素可能导致结果的不准确性。

其次，有限元分析需要耗费大量的计算资源。

由于模型通常包含大量的节点和单元，需要进行大规模的计算，对计算机的存储和计算能力有一定的要求。

最后，有限元分析的结果需要进行验证和验证。

由于模型的简化和假设，有限元分析的结果可能与实际情况存在一定的差异，需要通过实验数据进行验证和验证。

总的来说，有限元分析是一种有效的数值计算方法，用于求解连续体的力学问题。

它可以处理复杂的几何形状、非线性和不均匀材料，以及多物理场的耦合问题。

然而，它也有一定的局限性，需要合适的离散化、大量的计算资源和验证结果的步骤。

在实际应用中，需要根据具体问题的性质和要求，选择适当的数值方法和参数，以获得准确可靠的结果。

有限元分析及应用的内容有限元分析（Finite Element Analysis，简称FEA）是一种工程分析方法，通过将实际工程问题建模成有限元模型，采用数值计算方法对其进行求解，从而得到结构的应力、变形、热传导等结果。

其广泛应用于机械、航空航天、土木工程、电子等多个领域。

有限元分析的基本思想是将连续问题离散化成有限个简单的单元，再通过有限元法求得每个单元的解，最终拼接求出整个问题的解。

其核心步骤包括几何建模、单元划分、边界条件设置和求解等。

有限元分析的内容主要涉及以下几个方面：1. 结构力学分析：有限元分析广泛应用于结构力学分析中，可以进行静力、动力、热力、疲劳等各种类型的分析。

通过有限元法可以获得结构的应力、变形、位移、刚度和模态等信息，从而评估结构的安全性和性能。

2. 流体力学分析：有限元分析也可以用于流体力学分析中，如流体的流动、热传导等问题。

通过建立数值模型和使用适当的流体力学方程，结合有限元法可求解复杂的流体流动问题，如气体流动、液体冲击等。

3. 热传导分析：有限元分析可用于热传导问题的求解，如热传导、热辐射、热对流等。

通过建立热传导的数值模型、设置热边界条件和内部热源等，结合有限元法求解热传导问题，获得温度场和热通量等信息。

4. 模态分析：有限元分析可以进行模态分析，得到结构的固有频率、振型和振幅等信息。

模态分析在结构设计中起到重要的作用，可用于评估结构的稳定性、避免共振等问题。

5. 优化设计：有限元分析可结合优化算法进行结构的优化设计。

通过对结构的形状、材料、尺寸等参数进行改变，并以某种性能指标（如结构的最小重量、最大刚度等）作为目标函数，运用有限元分析求解器进行求解，最终得到最优的设计方案。

6. 疲劳分析：有限元分析可用于疲劳分析，通过数值模拟和加载历史条件等，得到结构在循环或随机载荷下的寿命预测。

疲劳分析对于评估结构在实际工况下的安全性和可靠性具有重要意义。

7. 耦合分析：有限元分析还可以进行结构与流体、热传导、电磁场等耦合分析。

有限元分析报告有限元分析（Finite Element Analysis, FEA）是一种工程分析方法，通过对结构进行离散建模，然后对每个离散单元进行力学分析，最终得出整个结构的应力、位移等结果。

本报告将对某桥梁结构进行有限元分析，并对分析结果进行详细说明。

1. 结构建模。

首先，我们对桥梁结构进行了建模。

在建模过程中，我们考虑了桥梁的几何形状、材料属性、边界条件等因素。

通过有限元软件，我们将桥梁结构离散为多个单元，并建立了相应的数学模型。

在建模过程中，我们尽可能地考虑了结构的复杂性，以保证分析结果的准确性。

2. 荷载分析。

在建立了结构模型之后，我们对桥梁施加了不同的荷载，包括静载、动载等。

通过有限元分析，我们得出了桥梁在不同荷载下的应力、位移等结果。

同时，我们还对结构的疲劳寿命进行了评估，以确保结构在使用过程中的安全性。

3. 结果分析。

根据有限元分析的结果，我们对桥梁结构的性能进行了分析。

我们发现，在某些局部区域，结构存在应力集中现象；同时，在某些荷载作用下，结构的位移超出了设计要求。

基于这些分析结果，我们对结构的设计提出了一些改进建议，以提高结构的安全性和稳定性。

4. 结论。

通过有限元分析，我们得出了对桥梁结构设计的一些结论。

我们发现，在当前设计下，结构存在一些潜在的安全隐患，需要进行一定的改进。

同时，我们还对结构的使用寿命进行了评估，提出了一些建议。

通过本次有限元分析，我们对桥梁结构的性能有了更深入的了解，为后续的设计和改进提供了重要参考。

综上所述，本报告通过有限元分析，对某桥梁结构的性能进行了评估，并提出了一些改进建议。

有限元分析作为一种重要的工程分析方法，为工程结构的设计和改进提供了重要的技术支持。

希望本报告能对相关工程技术人员提供一定的参考价值。
