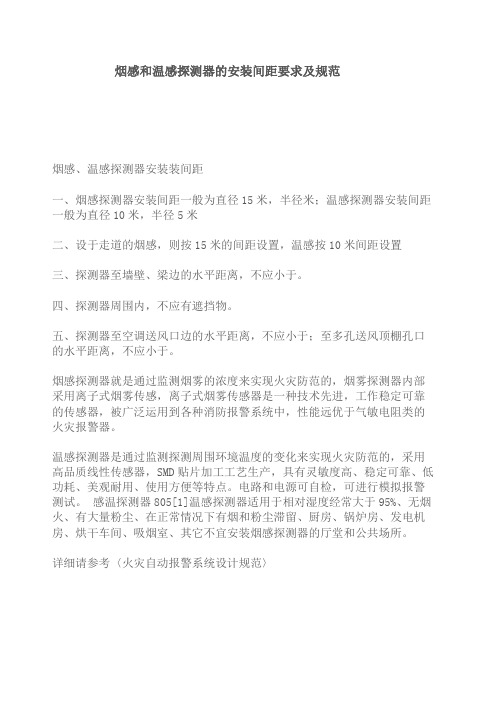

烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于。

四、探测器周围内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用
高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉。

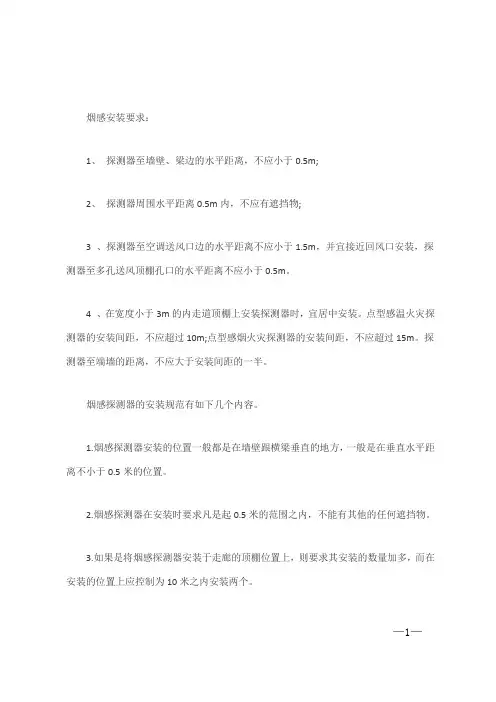

烟感安装要求：
1、探测器至墙壁、梁边的水平距离，不应小于0.5m;
2、探测器周围水平距离0.5m内，不应有遮挡物;
3 、探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。

4 、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。

点型感温火灾探测器的安装间距，不应超过10m;点型感烟火灾探测器的安装间距，不应超过15m。

探测器至端墙的距离，不应大于安装间距的一半。

烟感探测器的安装规范有如下几个内容。

1.烟感探测器安装的位置一般都是在墙壁跟横梁垂直的地方，一般是在垂直水平距离不小于0.5米的位置。

2.烟感探测器在安装时要求凡是起0.5米的范围之内，不能有其他的任何遮挡物。

3.如果是将烟感探测器安装于走廊的顶棚位置上，则要求其安装的数量加多，而在安装的位置上应控制为10米之内安装两个。

—1—
4.所有烟感探测器必须得是以水平的方式安装，如果需要倾斜，则要保持其倾斜的角度不能大于45度。

— 2 —。

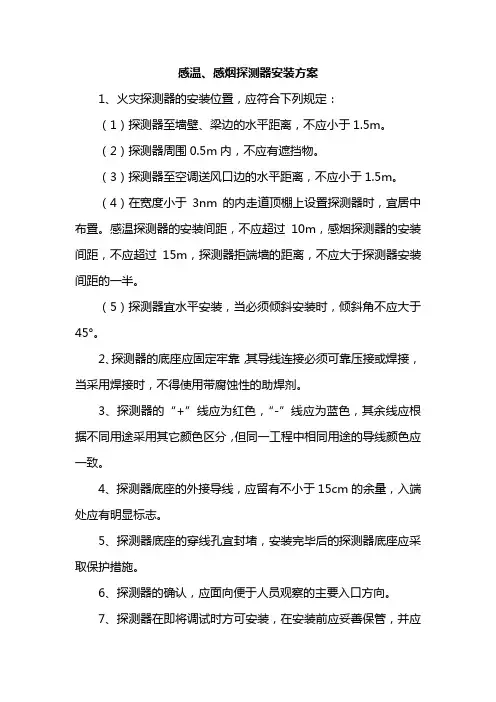

感温、感烟探测器安装方案
1、火灾探测器的安装位置，应符合下列规定：
（1）探测器至墙壁、梁边的水平距离，不应小于1.5m。

（2）探测器周围0.5m内，不应有遮挡物。

（3）探测器至空调送风口边的水平距离，不应小于1.5m。

（4）在宽度小于3nm的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m，感烟探测器的安装间距，不应超过15m，探测器拒端墙的距离，不应大于探测器安装间距的一半。

（5）探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。

2、探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。

3、探测器的“+”线应为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。

4、探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。

5、探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

6、探测器的确认，应面向便于人员观察的主要入口方向。

7、探测器在即将调试时方可安装，在安装前应妥善保管，并应
采取防尘、防潮、防腐蚀措施。

感烟火灾探测器的安装要求一、点型感烟火灾探测器安装要求1、探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围水平距离0.5m内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

2、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。

点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。

探测器至端墙的距离，不应大于安装间距的一半。

3、探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于45°。

二、线型光束感烟火灾探测器安装要求1、根据设计文件的要求确定探测器的安装位置，探测器应安装牢固，并不应产生位移。

在钢结构建筑中，发射器和接收器（反射式探测器的探测器和反射板）可设置在钢架上，但应考虑位移影响。

2、发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物，并应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。

三、管路采样式吸气感烟火灾探测器安装要求1）根据设计文件和产品使用说明书的要求确定探测器的管路安装位置、敷设方式及采样孔的设置。

2）采样管应固定牢固，有过梁、空间支架的建筑中，采样管路应固定在过梁、空间支架上。

四、探测器底座的安装要求1、探测器的底座应安装牢固，与导线连接必须可靠压接或焊接。

当采用焊接时，不应使用带腐蚀性的助焊剂。

2、探测器底座的连接导线，应留有不小于150mm的余量，且在其端部应有明显的永久性标志。

探测器底座的穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。

五、其他要求探测器报警确认灯应朝向便于人员观察的主要入口方向。

探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。

烟感探测器的安装布置要求
1 烟感探测器至墙壁、梁边的水平距离，不应小于0.5m；
2 烟感探测器周围水平距离0.5m内，不应有遮挡物；
3 烟感探测器至广播的水平距离，不应小于0.1m；
4 宽度小于3m的内走道顶棚上安装探测器时，居中安装。

点型感温火灾探测器的安装间距不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。

探测器至端墙的距离，不应大于安装间距的一半；5烟感探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。

6 烟感探测器至灯具的水平距离，不应小于0.2m；
7 烟感探测器至喷头的水平距离，不应小于0.3m；
8 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的５％时，每个被隔开的部分至少应安装一只探测器。

9 烟感距开水器的距离不应小于1.5m。

1．喷淋头：之间的间距一般不超过 3.6米，与墙边的距离在0.8---1.8米之间。

2．烟感：A.烟感至墙壁不应小于0.5米; B.至边墙的距离不大于7.5米；C.在内走道小于3米的天花顶设置时，宜居中布置，之间的距离不应超过15米。

D.每个烟感的保护面积60平方米，保护距离5.8米。

3．消防广播：其位置应保证从一个防火分区的任何部位到最近一个广播的距离不大于25米，走道内最后一个广播至走道末端的距离不应大于12.5米。

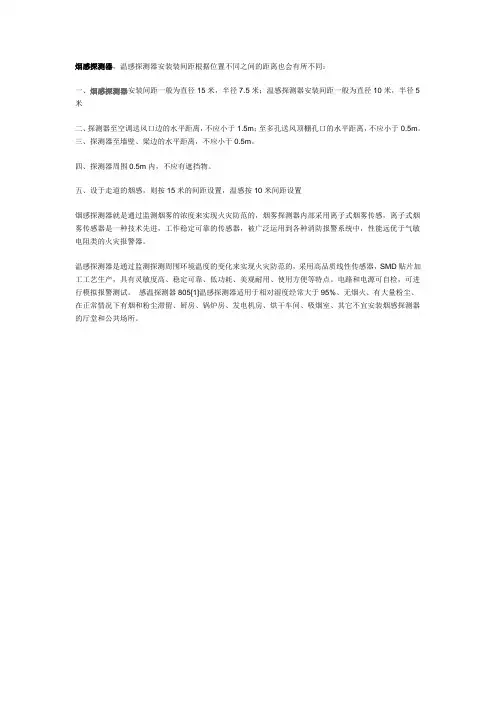

烟感探测器，温感探测器安装装间距根据位置不同之间的距离也会有所不同：
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

三、探测器至墙壁、梁边的水平距离，不应小于0.5m。

四、探测器周围0.5m内，不应有遮挡物。

五、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于。

四、探测器周围内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉。

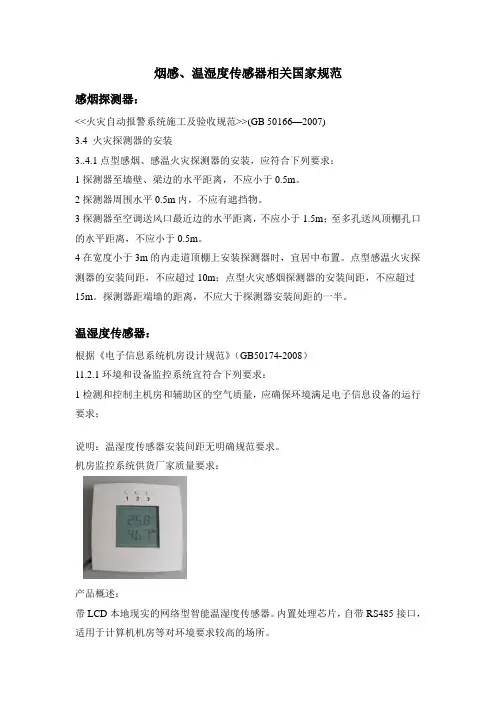

烟感、温湿度传感器相关国家规范感烟探测器：<<火灾自动报警系统施工及验收规范>>(GB 50166—2007)3.4 火灾探测器的安装3..4.1点型感烟、感温火灾探测器的安装，应符合下列要求：1探测器至墙壁、梁边的水平距离，不应小于0.5m。

2探测器周围水平0.5m内，不应有遮挡物。

3探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

4在宽度小于3m的内走道顶棚上安装探测器时，宜居中布置。

点型感温火灾探测器的安装间距，不应超过10m；点型火灾感烟探测器的安装间距，不应超过15m。

探测器距端墙的距离，不应大于探测器安装间距的一半。

温湿度传感器：根据《电子信息系统机房设计规范》（GB50174-2008）11.2.1环境和设备监控系统宜符合下列要求：1检测和控制主机房和辅助区的空气质量，应确保环境满足电子信息设备的运行要求；说明：温湿度传感器安装间距无明确规范要求。

机房监控系统供货厂家质量要求：产品概述：带LCD本地现实的网络型智能温湿度传感器。

内置处理芯片，自带RS485接口，适用于计算机机房等对环境要求较高的场所。

特点：●属精密网络型温湿度传感器，可以设定通讯地址和波特率；●经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性；●提供RS485输出，供主机采集；●通讯协议采用标准MODBUS协议；●输入电源无极性要求；●阻燃绝缘纤维外壳，采用快速端子，安全可靠；●用途广泛，配备相应封装的温湿度探头可测量各种管道及特殊场合的温湿度。

规格：●供电电源：12VDC/24VDC；●电流：< 30mA；●显示：数码显示测量值；●测湿范围：0 ～100％RH；●精度：±3%RH；●测温范围：－10 ～50℃；●精度：±0.5℃(25℃)●串行输出：RS485●工作环境：- 20 ～50 °C，0 ～100% RH；●最大尺寸：86×86×30mm；●重量：205g 。

精品文档

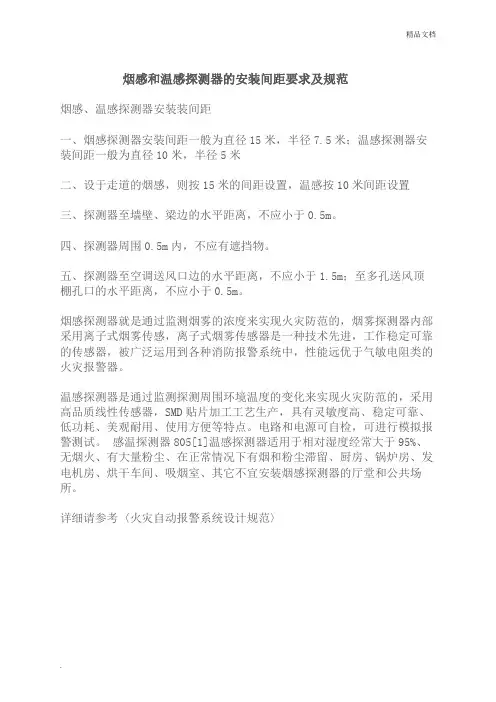

. 烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于0.5m。

四、探测器周围0.5m内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉。

烟感和温感探测器的安装间距要求及规范(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于0.5m。

四、探测器周围0.5m内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉
3。

烟感和温感探测器的安装间距要
求及规范(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--

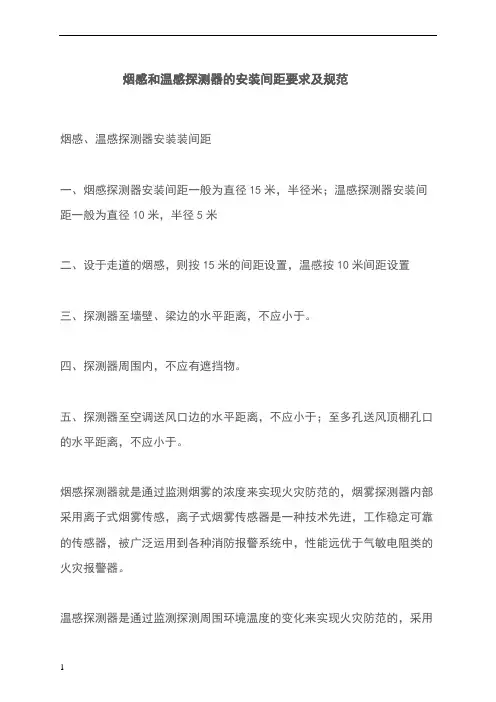

烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于。

四、探测器周围内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于9 5%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉
2。

厨房安装感温探测器设置规范烟感、温感探测器安装：
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置三、探测器至墙壁、梁边的水平距离，不应小于。

四、探测器周围内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

烟感和温感探测器的安装间距要求及规范
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于。

四、探测器周围内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉。

烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于0.5m。

四、探测器周围0.5m内，不应有遮挡物。

五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。

电路和电源可自检，可进行模拟报
警测试。

感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。

详细请参考〈火灾自动报警系统设计规范〉。

探测器安装一般规定火灾探测器的安装一般规定：1、感烟、感温火灾探测器的安装，应符合下列要求：1.探测器至墙壁、梁边的水平距离，不应小于0.5m；2.探测器周围水平距离0.5m内，不应有遮挡物；3.探测器应靠回风口安装，探测器至空调送风口最近边的水平距离，不应小于1.5m；4.至多孔送风顶棚孔口的水平距离，不应小于0.5m；5.在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。

点型感温火灾探测器的安装间距，不应超过10m；6.感烟火灾探测器的安装间距，不应超过15m；感温火灾探测器的安装间距，不应超过10m。

探测器至端墙的距离，不应大于安装间距的一半；探测器宜水平安装，当确需倾斜安装时，倾斜角不应大于45°。

2、线型红外光束感烟火灾探测器的安装，应符合下列要求：1.当探测区域的高度不大于20m 时，光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m 时，光束轴线距探测区域的地（楼）面高度不宜超过20m；2.发射器和接收器之间的探测区域长度不宜超过100m；3.相邻两组探测器的水平距离不应大于14m。

探测器至侧墙水平距离不应大于7m，且不应小于0.5m；4.发射器和接收器之间的光路上应无遮挡物或干扰源；5.发射器和接收器应安装牢固，并不应产生位移。

3、缆式线型感温火灾探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置；在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近。

4、敷设在顶棚下方的线型差温火灾探测器，至顶棚距离宜为0.1m，相邻探测器之间水平距离不宜大于5m；探测器至墙壁距离宜为1～1.5m。

5、可燃气体探测器的安装应符合下列要求：1.安装位置应根据探测气体密度确定。

若其密度小于空气密度，探测器应位于可能出现泄漏点的上方或探测气体的最高可能聚集点上方；若其密度大于或等于空气密度，探测器应位于可能出现泄漏点的下方；2.在探测器周围应适当留出更换和标定的空间；3.在有防爆要求的场所，应按防爆要求施工；4.线型可燃气体探测器在安装时，应使发射器和接收器的窗口避免日光直射，且在发射器与接收器之间不应有遮挡物，两组探测器之间的距离不应大于14m。
