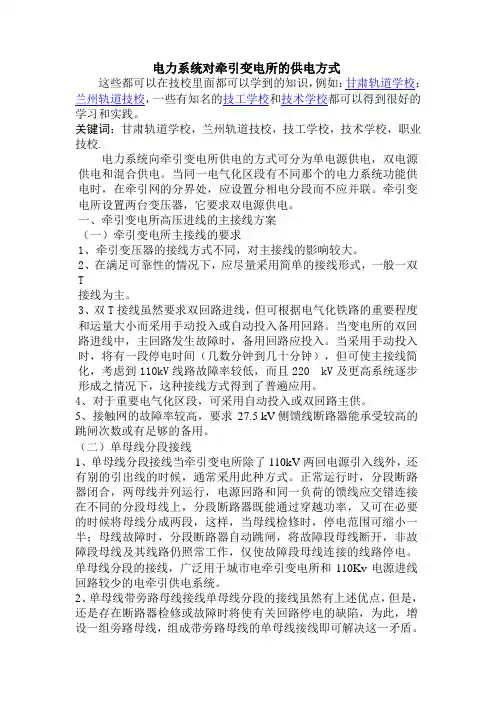

电力系统对牵引变电所的供电方式

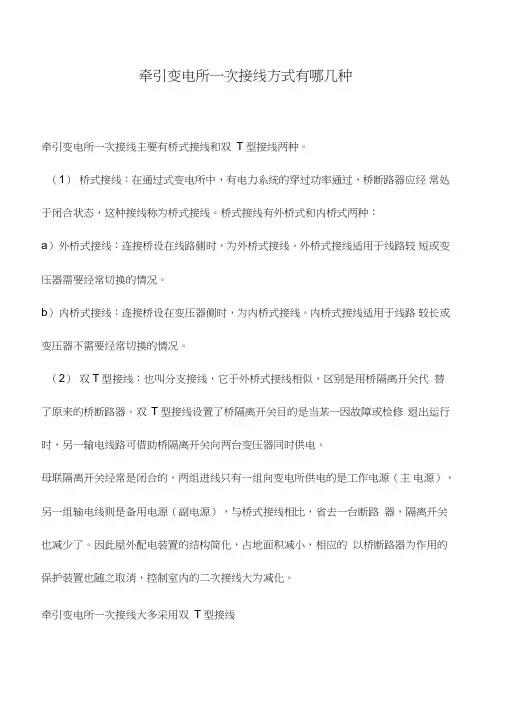

牵引变电所一次接线方式有哪几种
牵引变电所一次接线主要有桥式接线和双T型接线两种。

（1）桥式接线：在通过式变电所中，有电力系统的穿过功率通过，桥断路器应经常处于闭合状态，这种接线称为桥式接线。

桥式接线有外桥式和内桥式两种：
a）外桥式接线：连接桥设在线路侧时，为外桥式接线。

外桥式接线适用于线路较短或变压器需要经常切换的情况。

b）内桥式接线：连接桥设在变压器侧时，为内桥式接线。

内桥式接线适用于线路较长或变压器不需要经常切换的情况。

（2）双T型接线：也叫分支接线，它于外桥式接线相似，区别是用桥隔离开关代替了原来的桥断路器。

双T型接线设置了桥隔离开关目的是当某一因故障或检修退出运行时，另一输电线路可借助桥隔离开关向两台变压器同时供电。

母联隔离开关经常是闭合的，两组进线只有一组向变电所供电的是工作电源（主电源），另一组输电线则是备用电源（副电源），与桥式接线相比，省去一台断路器，隔离开关也减少了。

因此屋外配电装置的结构简化，占地面积减小，相应的以桥断路器为作用的保护装置也随之取消，控制室内的二次接线大为减化。

牵引变电所一次接线大多采用双T型接线。

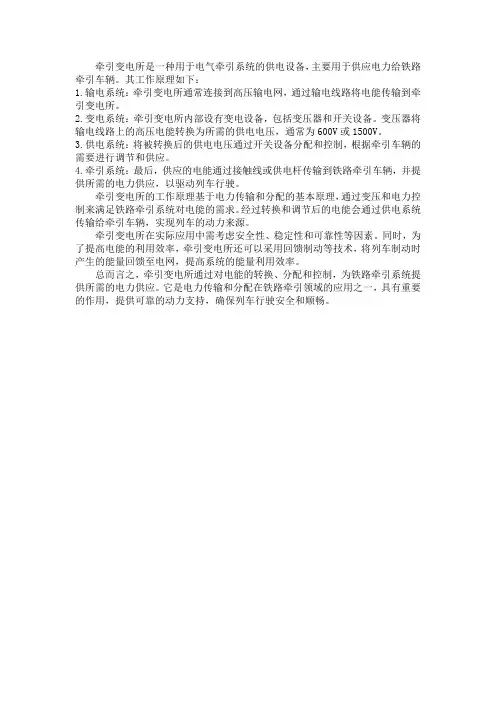

牵引变电所是一种用于电气牵引系统的供电设备，主要用于供应电力给铁路牵引车辆。

其工作原理如下：
1.输电系统：牵引变电所通常连接到高压输电网，通过输电线路将电能传输到牵引变电所。

2.变电系统：牵引变电所内部设有变电设备，包括变压器和开关设备。

变压器将输电线路上的高压电能转换为所需的供电电压，通常为600V或1500V。

3.供电系统：将被转换后的供电电压通过开关设备分配和控制，根据牵引车辆的需要进行调节和供应。

4.牵引系统：最后，供应的电能通过接触线或供电杆传输到铁路牵引车辆，并提供所需的电力供应，以驱动列车行驶。

牵引变电所的工作原理基于电力传输和分配的基本原理，通过变压和电力控制来满足铁路牵引系统对电能的需求。

经过转换和调节后的电能会通过供电系统传输给牵引车辆，实现列车的动力来源。

牵引变电所在实际应用中需考虑安全性、稳定性和可靠性等因素。

同时，为了提高电能的利用效率，牵引变电所还可以采用回馈制动等技术，将列车制动时产生的能量回馈至电网，提高系统的能量利用效率。

总而言之，牵引变电所通过对电能的转换、分配和控制，为铁路牵引系统提供所需的电力供应。

它是电力传输和分配在铁路牵引领域的应用之一，具有重要的作用，提供可靠的动力支持，确保列车行驶安全和顺畅。

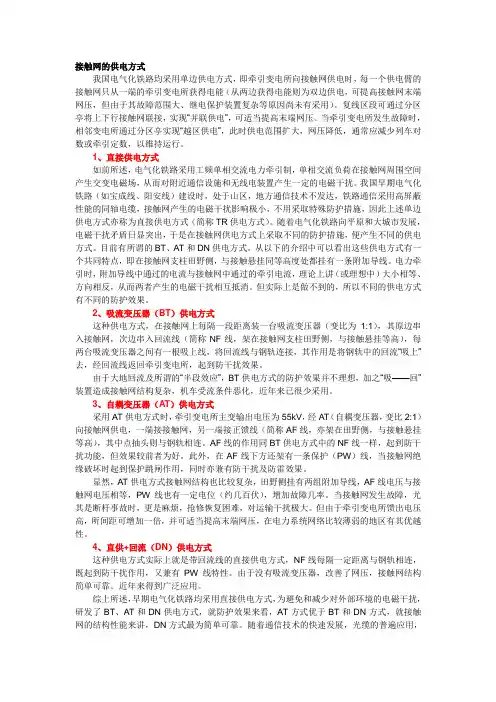

接触网的供电方式我国电气化铁路均采用单边供电方式，即牵引变电所向接触网供电时，每一个供电臂的接触网只从一端的牵引变电所获得电能（从两边获得电能则为双边供电，可提高接触网末端网压，但由于其故障范围大、继电保护装置复杂等原因尚未有采用）。

复线区段可通过分区亭将上下行接触网联接，实现“并联供电”，可适当提高末端网压。

当牵引变电所发生故障时，相邻变电所通过分区亭实现“越区供电”，此时供电范围扩大，网压降低，通常应减少列车对数或牵引定数，以维持运行。

1、直接供电方式如前所述，电气化铁路采用工频单相交流电力牵引制，单相交流负荷在接触网周围空间产生交变电磁场，从而对附近通信设施和无线电装置产生一定的电磁干扰。

我国早期电气化铁路（如宝成线、阳安线）建设时，处于山区，地方通信技术不发达，铁路通信采用高屏蔽性能的同轴电缆，接触网产生的电磁干扰影响极小，不用采取特殊防护措施，因此上述单边供电方式亦称为直接供电方式（简称TR供电方式）。

随着电气化铁路向平原和大城市发展，电磁干扰矛盾日显突出，于是在接触网供电方式上采取不同的防护措施，便产生不同的供电方式。

目前有所谓的BT、AT和DN供电方式。

从以下的介绍中可以看出这些供电方式有一个共同特点，即在接触网支柱田野侧，与接触悬挂同等高度处都挂有一条附加导线。

电力牵引时，附加导线中通过的电流与接触网中通过的牵引电流，理论上讲（或理想中）大小相等、方向相反，从而两者产生的电磁干扰相互抵消。

但实际上是做不到的，所以不同的供电方式有不同的防护效果。

2、吸流变压器（BT）供电方式这种供电方式，在接触网上每隔一段距离装一台吸流变压器（变比为1:1），其原边串入接触网，次边串入回流线（简称NF线，架在接触网支柱田野侧，与接触悬挂等高），每两台吸流变压器之间有一根吸上线，将回流线与钢轨连接，其作用是将钢轨中的回流“吸上”去，经回流线返回牵引变电所，起到防干扰效果。

由于大地回流及所谓的“半段效应”，BT供电方式的防护效果并不理想，加之“吸——回”装置造成接触网结构复杂，机车受流条件恶化，近年来已很少采用。

电力系统对牵引变电所的供电方式这些都可以在技校里面都可以学到的知识，例如：甘肃轨道学校；兰州轨道技校，一些有知名的技工学校和技术学校都可以得到很好的学习和实践。

关键词：甘肃轨道学校，兰州轨道技校，技工学校，技术学校，职业技校.电力系统向牵引变电所供电的方式可分为单电源供电，双电源供电和混合供电。

当同一电气化区段有不同那个的电力系统功能供电时，在牵引网的分界处，应设置分相电分段而不应并联。

牵引变电所设置两台变压器，它要求双电源供电。

一、牵引变电所高压进线的主接线方案（一）牵引变电所主接线的要求1、牵引变压器的接线方式不同，对主接线的影响较大。

2、在满足可靠性的情况下，应尽量采用简单的接线形式，一般一双T接线为主。

3、双T接线虽然要求双回路进线，但可根据电气化铁路的重要程度和运量大小而采用手动投入或自动投入备用回路。

当变电所的双回路进线中，主回路发生故障时，备用回路应投入。

当采用手动投入时，将有一段停电时间（几数分钟到几十分钟），但可使主接线简化，考虑到110kV线路故障率较低，而且220 kV及更高系统逐步形成之情况下，这种接线方式得到了普遍应用。

4、对于重要电气化区段，可采用自动投入或双回路主供。

5、接触网的故障率较高，要求27.5 kV 侧馈线断路器能承受较高的跳闸次数或有足够的备用。

（二）单母线分段接线1、单母线分段接线当牵引变电所除了110kV两回电源引入线外，还有别的引出线的时候，通常采用此种方式。

正常运行时，分段断路器闭合，两母线并列运行，电源回路和同一负荷的馈线应交错连接在不同的分段母线上，分段断路器既能通过穿越功率，又可在必要的时候将母线分成两段，这样，当母线检修时，停电范围可缩小一半；母线故障时，分段断路器自动跳闸，将故障段母线断开，非故障段母线及其线路仍照常工作，仅使故障段母线连接的线路停电。

单母线分段的接线，广泛用于城市电牵引变电所和110Kv电源进线回路较少的电牵引供电系统。

接触网的供电方式我国电气化铁路均采用单边供电方式，即牵引变电所向接触网供电时，每一个供电臂的接触网只从一端的牵引变电所获得电能（从两边获得电能则为双边供电，可提高接触网末端网压，但由于其故障范围大、继电保护装置复杂等原因尚未有采用）。

复线区段可通过分区亭将上下行接触网联接，实现“并联供电”，可适当提高末端网压。

当牵引变电所发生故障时，相邻变电所通过分区亭实现“越区供电”，此时供电范围扩大，网压降低，通常应减少列车对数或牵引定数，以维持运行。

1、直接供电方式如前所述，电气化铁路采用工频单相交流电力牵引制，单相交流负荷在接触网周围空间产生交变电磁场，从而对附近通信设施和无线电装置产生一定的电磁干扰。

我国早期电气化铁路（如宝成线、阳安线）建设时，处于山区，地方通信技术不发达，铁路通信采用高屏蔽性能的同轴电缆，接触网产生的电磁干扰影响极小，不用采取特殊防护措施，因此上述单边供电方式亦称为直接供电方式（简称TR供电方式）。

随着电气化铁路向平原和大城市发展，电磁干扰矛盾日显突出，于是在接触网供电方式上采取不同的防护措施，便产生不同的供电方式。

目前有所谓的BT、AT和DN供电方式。

从以下的介绍中可以看出这些供电方式有一个共同特点，即在接触网支柱田野侧，与接触悬挂同等高度处都挂有一条附加导线。

电力牵引时，附加导线中通过的电流与接触网中通过的牵引电流，理论上讲（或理想中）大小相等、方向相反，从而两者产生的电磁干扰相互抵消。

但实际上是做不到的，所以不同的供电方式有不同的防护效果。

2、吸流变压器（BT）供电方式这种供电方式，在接触网上每隔一段距离装一台吸流变压器（变比为1:1），其原边串入接触网，次边串入回流线（简称NF线，架在接触网支柱田野侧，与接触悬挂等高），每两台吸流变压器之间有一根吸上线，将回流线与钢轨连接，其作用是将钢轨中的回流“吸上”去，经回流线返回牵引变电所，起到防干扰效果。

由于大地回流及所谓的“半段效应”，BT供电方式的防护效果并不理想，加之“吸——回”装置造成接触网结构复杂，机车受流条件恶化，近年来已很少采用。

电气化铁道牵引供电装置,又称为牵引供电系统,其系统本身没有发电设备,而就是从电力系统取得电能。

目前我国一般由11０kＶ以上得高压电力系统向牵引变电所供电。

目前牵引供电系统得供电方式有直接供电方式、BT供电方式、AＴ供电方式、同轴电缆与直供加回流线供电方式四种,京沪、沪杭、浙赣都就是采用得直供加回流线方式。

一、直接供电方式直接供电方式(T—Ｒ供电)就是指牵引变电所通过接触网直接向电力机车供电,及回流经钢轨及大地直接返回牵引变电所得供电方式。

这种供电方式得电路构成及结构简单,设备少,施工及运营维修都较方便,因此造价也低。

但由于接触网在空中产生得强大磁场得不到平衡,对邻近得广播、通信干扰较大,所以一般不采用。

我国现在多采用加回流线得直接供电方式。

二、BT供电方式所谓BＴ供电方式就就是在牵引供电系统中加装吸流变压器(约3~4km 安装一台)与回流线得供电方式。

这种供电方式由于在接触网同高度得外侧增设了一条回流线,回流线上得电流与接触网上得电流方向相反,这样大大减轻了接触网对邻近通信线路得干扰、BT供电得电路就是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成。

由图可知,牵引变电所作为电源向接触网供电;电力机车(EL)运行于接触网与轨道之间;吸流变压器得原边串接在接触网中,副边串接在回流线中。

吸流变压器就是变比为1:1得特殊变压器、它使流过原、副边线圈得电流相等,即接触网上得电流与回流线上得电流相等。

因此可以说就是吸流变压器把经钢轨、大地回路返回变电所得电流吸引到回流线上,经回流线返回牵引变电所。

这样,回流线上得电流与接触网上得电流大小基本相等,方向却相反,故能抵消接触网产生得电磁场,从而起到防干扰作用。

以上就是从理论上分析得理想情况,但实际上由于吸流变压器线圈中总需要励磁电流,所以经回流线得电流总小于接触网上得电流,因此不能完全抵消接触网对通信线路得电磁感应影响。

另外,当机车位于吸流变压器附近时回流还就是从轨道中流过一段距离,至吸上线处才流向回流线,则该段回流线上得电流会小于接触网上得电流,这种情况称为“半段效应”。

电气化铁道牵引供电装置，又称为牵引供电系统，其系统本身没有发电设备，而是从电力系统取得电能。

目前我国一般由110kV以上的高压电力系统向牵引变电所供电。

目前牵引供电系统的供电方式有直接供电方式、BT供电方式、AT供电方式、同轴电缆和直供加回流线供电方式四种，京沪、沪杭、浙赣都是采用的直供加回流线方式。

一、直接供电方式直接供电方式(T—R供电)是指牵引变电所通过接触网直接向电力机车供电，及回流经钢轨及大地直接返回牵引变电所的供电方式。

这种供电方式的电路构成及结构简单，设备少，施工及运营维修都较方便，因此造价也低。

但由于接触网在空中产生的强大磁场得不到平衡，对邻近的广播、通信干扰较大，所以一般不采用。

我国现在多采用加回流线的直接供电方式。

二、BT供电方式所谓BT供电方式就是在牵引供电系统中加装吸流变压器(约3～4km安装一台)和回流线的供电方式。

这种供电方式由于在接触网同高度的外侧增设了一条回流线，回流线上的电流与接触网上的电流方向相反，这样大大减轻了接触网对邻近通信线路的干扰。

BT供电的电路是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成。

由图可知，牵引变电所作为电源向接触网供电；电力机车(EL)运行于接触网与轨道之间；吸流变压器的原边串接在接触网中，副边串接在回流线中。

吸流变压器是变比为1：1的特殊变压器。

它使流过原、副边线圈的电流相等，即接触网上的电流和回流线上的电流相等。

因此可以说是吸流变压器把经钢轨、大地回路返回变电所的电流吸引到回流线上，经回流线返回牵引变电所。

这样，回流线上的电流与接触网上的电流大小基本相等，方向却相反，故能抵消接触网产生的电磁场，从而起到防干扰作用。

以上是从理论上分析的理想情况，但实际上由于吸流变压器线圈中总需要励磁电流，所以经回流线的电流总小于接触网上的电流，因此不能完全抵消接触网对通信线路的电磁感应影响。

另外，当机车位于吸流变压器附近时回流还是从轨道中流过一段距离，至吸上线处才流向回流线，则该段回流线上的电流会小于接触网上的电流，这种情况称为“半段效应”。

铁道概论》课程复习资料一、填空题：1.运输业的产品是旅客和货物的________ ,单位是“人・knT、"t.km ” ,为了统计的方便，一般应采用换算吨公里。

2.《中长期铁路网调整规划》中提出了三个城际客运系统：环渤海地区、 _____________ 、珠江三角洲地区城际客运系统，覆盖区域内主要城镇。

3. ___ 是机车、车辆和列车的运行基础。

4.铁路路基的两种基本断面是路堤和__________ o5.区间一般分为_____ 区间和所间区间。

6.区段是两相邻_____ 站的铁路线段，它包含了若干个区间和车站。

7.客车按用途可分为________ 、为旅客服务和特殊用途等三种。

8.视觉信号包括信号机、信号牌、信号灯、信号旗、火炬等设备显示的信号，它分为________________ 信号、移动信号、手信号三大类。

9. ___________________ 动车组中M表示，T表示拖车。

10.德国正在运营的高速线及时速达200km的ICE列车的通行里程只占德国铁路总营业里程的 1 %和10%,却担负着______ 的旅客周转量。

11.旅客列车的车次以开往北京方向为上行方向，车次编为___________ 数。

12.铁路线路根据其在铁路网屮的作用、性质、远期客货运量分为____________ 个等级。

13.道岔号数(N)用辙叉角(且)的_____________ 来表示。

14.区段站和编组站统称为_______ 站。

15.货车按用途分为通用货车、专用货车和__________ 货车。

16•地面固定信号一般设于线路_________ 狈9。

17.动车组按动力源可分为________ 和电力动车组。

18.车站等级车站按其所担任的客货运量和技术作业量划分为：____________ 站和一、二、三、四、五等站。

19.车号一般由基本型号、辅助型号及__________ 组成。

20.信号机灯光为红色表示禁止运行；黄色表示__________ 运行；绿色表示按规定速度运行。

牵引网供电方式电力牵引供电系统电力牵引供电系统（power supply system of electric traction）从高压电力系统或专用电源经变换供给铁路电力机车及其辅助设备用电的电力网络。

按电流制把它分为交流制和直流制两大类。

20世纪50年代后，大多数都采用交流制，中国均为交流制。

图1是交流电力牵引供电系统示意图。

它取电于电力系统（公用电网），由牵引变电所和牵引网组成。

牵引网实行单相供电，由馈电线（简称馈线）、接触网、（电力机车）、轨道电路及回流线等组成。

为使电能有效、可靠地供给电力机车，牵引网上还安装有分相绝缘器、分段绝缘器等设备，供电系统中还设有分区所、开闭所等。

中国规定牵引网额定电压为25kV，额定频率为50Hz。

图1 电力牵引供电系统示意图外部供电方式电力系统与牵引变电所的电气联结方式。

它取决于牵引负荷的用电等级和电力系统的分布情况。

牵引变电所与电力系统的产权分界点在牵引变电所一次侧进线的门形架处，中国规定电力牵引为一级负荷，牵引变电所应有两路电源供电；当任一路故障时，另一路应能正常供电，其中两路电源可来自不同的地区变电所或同一地区变电所的不同母线或母线分段，以保证一级负荷的供电可靠性。

外部供电方式主要有下述主要几种。

环形供电见图2，为电力系统将牵引变电所联成环形网，优点是供电可靠性好，当任一输电线或电源故障时都不影响牵引变电所的正常供电。

但因牵引变电所一次侧进出线多及开关多，继电保护复杂，会使成本增加。

图2 外部供电方式——环形供电双侧供电电源来自电力系统的两个地区变电所，给铁路供电的输电线是联络这两个地区变电所的道路。

根据可靠性的要求及实际情况，双侧供电可分为图3的双路输电线和单路输电线两种类型。

但不论哪种类型，各路输电线的容量应不小于相关牵引变电所容量之和。

单路输电线方式一次侧进出开关少，投资也少，供电可靠性不及双路方式，但一输电线或一电源分别故障仍不会导致牵引变电所失电。
