常用电气配管规格表.

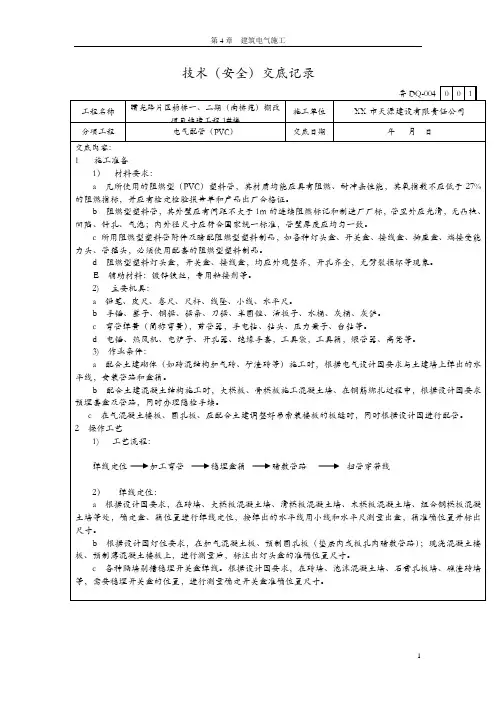

技术（安全）交底记录山东省建设工程质量监督总站监制技术（安全）交底记录山东省建设工程质量监督总站监制技术（安全）交底记录山东省建设工程质量监督总站监制技术（安全）交底记录山东省建设工程质量监督总站监制技术（安全）交底记录山东省建设工程质量监督总站监制1、配管的一般规定（1）金属导管必须接地（PE）或接零（PEN）可靠。

（2）所有管口在穿入电线、电缆后应做密封处理。

（3）当导管埋入建筑物、构筑物暗配时，其与建筑物、构筑物表面的距离不应小于15mm，若是绝缘导管在砖墙上剔槽埋设时，还应采用强度等级不小于M10的水泥砂浆抹面保护。

（4）室外埋地敷设的电缆导管，其壁厚不得小于2mm，埋深不应小于0.7m。

（5）室内（外）导管的管口应设置在盒、箱内，在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。

（6）电缆导管的弯曲半径不应小于规范规定的电缆最小允许弯曲半径。

（7）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。

当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管。

（8）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施。

在穿过建筑物伸缩、沉降缝时，也应采取保护措施。

（9）为了穿、拉线方便，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒。

1）管长度每超过30m，无弯曲；2）管长度每超过20m，有1个弯曲；3）管长度每超过15m，有2个弯曲；4）管长度每超过8m，有3个弯曲；（10）为了克服导线自重带来的某些危害，当垂直敷设电线保护管遇到下列情况之一时，应增设固定导线用的拉线盒。

1）管内导线截面50mm2及以下，长度每超过30m。

2）管内导线截面70~95mm2及以下，长度每超过20m。

3）管内导线截面120~240mm2及以下，长度每超过18m。

2、线管的选择表4.8 单芯导线穿管选择表（1）钢管的防腐处理对于非镀锌钢管，为防止生锈，在配管前应对管子的内壁、外壁除锈、刷防腐漆。

第一部分：电气配管配线基础知识1、电线管：分为套接扣压式薄壁镀锌铁管（KBG）和套接紧定式镀锌铁管（JDG），以及MT电线管（黑铁电线管）,黑铁管内外壁需要刷油，若埋在混凝土中则外壁不用刷油。

2、钢管:分为SC焊接钢管和RC水煤气管，他们有镀锌和非镀锌（黑铁）之分，根据05D1第133页图表可知：SC焊接钢管是一种薄壁钢管，而RC是国标管。

3、可绕金属套管：即可挠金属电线保护套管（本定额是指普利卡金属套管（PULLKA）：具有可挠性可自由弯曲的金属套管，可挠金属电线保护套管外层为镀锌钢带中间层为冷轧钢带里层为耐水电工纸；包塑可挠金属电线保护套管：可挠金属电线保护套管表面包覆一层塑料。

主要用于混凝土内埋设及低压室外电气配线方面。

其规格代号是以管内径为标准的，如10#内径为9.2mm，24#内径为23.8mm，50#内径为49.1mm。

4、塑料电线管：有UPVC阻燃电线管、硬塑料管、阻燃硬塑管、半透明塑料管等。

5、金属软管：电气工程中所使用的金属软管是指用镀锌低碳钢带制成的无填料的金，适用于无双保护层绝缘属软管，结构上又有单扣与双扣之分，俗称“金属蛇皮管”导线，在易燃或易撞击部位加以保护（如常见的P3 型镀锌软管）。

金属软管一般与用电设备及电动机接线盒与线缆保护钢管末端口的连接处，用来保护导线或电缆不受机械损伤；也常用于明配管过伸缩（沉降）缝时的连接保护管。

不锈钢金属软管；材质：304不锈钢/301不锈钢；结构：单扣型、双扣型；用途:用作自动化仪表信号的电线保护金属软管；用于保护精密光学尺、保护传感线路的不锈钢软管；具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性、防水性；并且提供一定的屏蔽作用的金属软管。

不锈钢仪表线路保护软管能保护电缆或管道避免受到电火花、热金属屑和化学污染的损害。

独特的制造技术确保产品的稳定性和柔顺性。

特殊预制材料的使用可屏蔽电磁波。

产品有两种基本类型：简单的啮合结构;双层扣接结构的不锈钢仪表线路保护软管。

配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

电气配管图文解析(做法详细)1、本工程按图纸施工,安装预埋人员按预留预埋图进行施工，不得随意破坏建筑物钢筋及防水工程。

若有矛盾会同土建技术人员与业主、监理协调处理。

在楼地坪内错、漏、堵塞或设计增加埋管，必须在未作面层前补埋，墙体预留设备孔洞，由设计和业主现场而定。

2、电气配管工程，线管下料切断后，管口处应用锉刀进行修整，使其平整光滑、无毛刺，断面与管的轴线垂直。

3、线管在混凝土暗配时其弯曲半径不应小于管外径的10倍。

3-1 管子弯曲半径4、线管弯曲加工时，弯头处不得有起皱、开裂现象，弯扁度不大于10℅。

5、线管的暗配连接：1）JDG套接紧定式薄壁热镀锌电线管，是冷轧钢带制成，双面镀锌。

JDG电线管规格分为：外径Φ16、Φ20、Φ25、Φ32、Φ40、Φ50mm，每根长度为4米。

JDG 热镀锌电线管除了Φ16管壁厚为1.2mm以外，其余全部为1.6mm（允许壁厚偏差+0.15）。

JDG管施工方法为：套接或插接（定位后，拧断紧定螺丝头）。

①、管路连接时，两管待连接端分别插入直管接头中间，紧贴凹型槽处两侧，用紧定螺钉定位后，施力旋紧螺钉直至螺帽脱落。

②、管子固定时需接头处两边绑上扎丝固定，防止管子因砼浇捣时接头断开使管子报废。

③、管子打弯，使用专用弯管器作业。

错误: 螺丝未拧断正确：螺丝已拧断2）镀锌钢管施工技术要点：①、规范强制性要求：金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

②、当镀锌钢导管采用螺纹连接时，连接除的两端用专用接地卡固定跨接接地线。

③、本工程为施工方便经甲方同意镀锌钢管采用6孔紧定连接，紧定则取消跨接接地线。

紧固也达到要求。

镀锌接头增加四个孔可以让管子连接更加紧固3）线管连接好后，均用胶布把套管的两端绑扎好，防止混凝土进入线管里面而堵塞线管。

并用扎丝绑紧接头部分，使管子在砼浇捣时不易被破坏。

管子与线盒的连接好后用黄胶带包好防止砼渗漏进去6、线管暗配敷设时：1）暗敷的盒箱埋设的位置应进行放样，使得预埋盒箱的位置正确。

电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CEC：是沿楼板暗敷设CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的吊顶内WS：沿墙面明敷设SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管30CCS50为50mm2的镀铜钢绞线四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线???? ?B-绝缘线?????JK-绝缘架空电缆K-控制电缆?? ? N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B 级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

表C2-1资料编号 工 程 名 称 XX 工程交底日期 2022-2-11施工单位 分项工程名称交底提要交底内容：审核人 交底人 接受交底人本表由施工单位填写。

项序项 目允许偏差或允许值 主控项目 1 金属导管的接地或接零 第14.1.1-1,2条 2 金属导管的连接第14.1.2条 一般项目 1 埋地导管的选择和埋设处理 第14.2.1条 2 导管的管口设置和处理第14.2.2条 3 电缆导管的弯曲半径 第14.2.3条 4 金属导管的防腐第14.2.4条 5 绝缘导管的连接和保护 第14.2.9条 6 柔性导管的长度、连接和接地第14.2.10条三、工艺流程四、 操作工艺（一） 熟悉图纸不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。

按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。

（二） 测量管路、盒及吊杆的位置1、 根据电气设计图纸以土建吊顶的水平高程线为基础并与其他专业配合(通风、空调)进行图纸会审,如有相互交叉、打架、距离不符合要求或接线不方便等情况提前制定技术措施,并及时办理洽商。

表C2-1资料编号 工 程 名 称 XX 工程交底日期 2022-2-11施工单位 分项工程名称交底提要交底内容：审核人交底人接受交底人本表由施工单位填写。

2、 管路、盒的测量放线:按照管路横平竖直的原则,沿管路的垂直和水平方向进行顶板、墙壁的弹线定位,注意与其他管路相互间的最小距离。

用线坠找正,拉线确定管路距顶板的距离及接线盒的位置,并做好标识。

3、 吊扦位置的测量:根据吊扦位置的确定原则和管子的终端、转弯中点(两侧)、接线盒两端的距离为150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。

小电器1.名称：双联单控开关规格：KG31/1/2B3.接线盒
小电器1.名称：三联单控开关规格：KG31/1/2B3.接线盒2.型号、
2.型号、
小电器1.名称：单相三极空调插座开关）2.型号、规格：220V16A3. 盒（带接线
小电器1.名称：安全型防溅盒暗装五孔
插座（卫生间）2.型号、规格：
220V10A3.接线盒
小电器1.名称：安全型暗装五孔插座
2.型号、规格：220V10A
3.接线盒
小电器1.名称：安全型带开关防溅盒暗
装五孔插座（热水器）2.型号、规格: 220V16A3.接线盒
小电器1.名称：明装插座（弱电箱内安装）2.型号、规格:
电气配线1.导线用途、配线形式、部位: 照明线穿管敷设2.型号、规格：
NH-BV-2.5mm23.种类（导线、母线）：
电气配线1.导线用途、配线形式、部位: 照明线穿管敷设2.型号、规格：
BV-2.5mm23.种类（导线、母线）：。

配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看:1、SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11(星三角11点接法);2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排;3、MT40H1/3PMIC5.0I=3200A低压总进线自动(万能)断路器，施耐德品牌,电流规格4000A，整定电流(长延时)3200A，性能要求查厂家样本;4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3PI=100AGPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器;6、D1:MNS1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWKARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12路; 、FYS-0.22 9浪涌吸收保护(避雷器);10、NT100-100A熔断器，100A;11、LC1-DPK12M7C施耐德产接触器，需要查产品样本(略)，用于自动切换电容器组; 12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流;13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相; 14、D7，含4套NS系列断路器低压出线柜，NS400N/3P200A表示施耐德NS400N断路器，400A框架，整定电流为200A;15、112KWWDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套)，规格为4*185+E95，E95表示PE线规格95; 16、ACR220E、300/5安科瑞品牌仪表(出线回路电流表)，配300/5电流互感器;17、D9，含MT25H1/3PMIC5.0I=1600A及2000/5A低压母联柜，断路器为MT25H1/3PMIC5.0，整定电流1600A，配2000/5A电流互感器。

sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词 steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。

新标注的TC，指的是薄壁电线管。

以上通称焊接钢管。

新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。

是黄色的。

壁厚为1.2mm。

2.5左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。

只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。
