安规综合测试仪使用说明资料

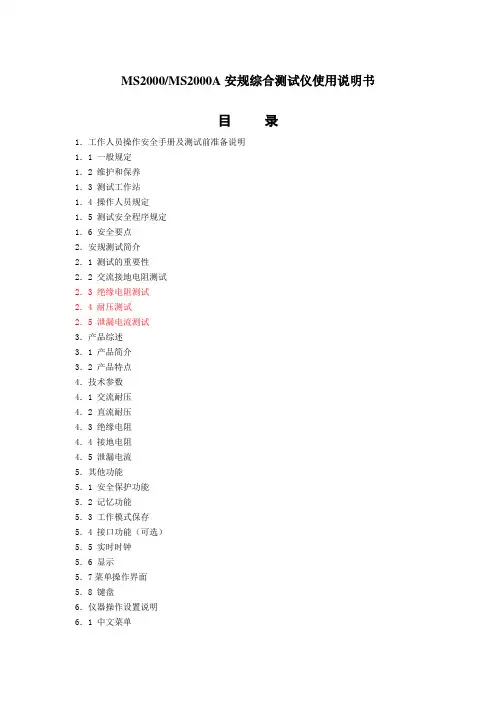

MS2000/MS2000A安规综合测试仪使用说明书目录1．工作人员操作安全手册及测试前准备说明1．1 一般规定1．2 维护和保养1．3 测试工作站1．4 操作人员规定1．5 测试安全程序规定1．6 安全要点2．安规测试简介2．1 测试的重要性2．2 交流接地电阻测试2．3 绝缘电阻测试2．4 耐压测试2．5 泄漏电流测试3．产品综述3．1 产品简介3．2 产品特点4．技术参数4．1 交流耐压4．2 直流耐压4．3 绝缘电阻4．4 接地电阻4．5 泄漏电流5．其他功能5．1 安全保护功能5．2 记忆功能5．3 工作模式保存5．4 接口功能（可选）5．5 实时时钟5．6 显示5．7菜单操作界面5．8 键盘6．仪器操作设置说明6．1 中文菜单6．2 按键的功能6．3 界面说明7．仪器面板结构排列7.1 仪器前后面板示意图7.2 面板各部分说明7.3 接线操作说明8．安全操作规程9．随机附件一、工作人员操作安全手册及测试前准备说明1．1一般规定a.使用测量仪前，请认真阅读该用户手册，按用户手册要求使用。

b.测量过程中，严禁操作人员身体触及仪器带电部位和被测负载壳体，谨防触电！c.拆接测试仪后面板上的接线时，请务必在切断电源，再行操作！d.进行绝缘和耐压测试时，被测负载与大地和周围物体应保持良好的电气隔离。

尤其注意：被测负载与流水线体应保持良好的电气隔离。

e.测量仪器必须安全接地。

注：本手册若有不详尽之处，请直接与本公司总部联系。

1．2维护和保养1．2．1使用者的维护为了防止意外触电的发生，请不要自行打开机器的盖子。

如果机器有异常情况发生，请寻求我公司或指定的经销商给予维护。

1．2．2定期维护本安全性能综合测试仪、输入电源线、测试线、测试插座和相关附件等每年至少要有一次仔细检验和校验一次，以保证使用者的安全和机器的精确性。

如果测试仪是用于生产现场或其它恶劣条件下，必须缩短检验和校验周期。

1．2．3使用者的修改使用者不得自行更改机器的线路或零件，如被更改，机器的保证则自动失效且本公司不负任何责任。

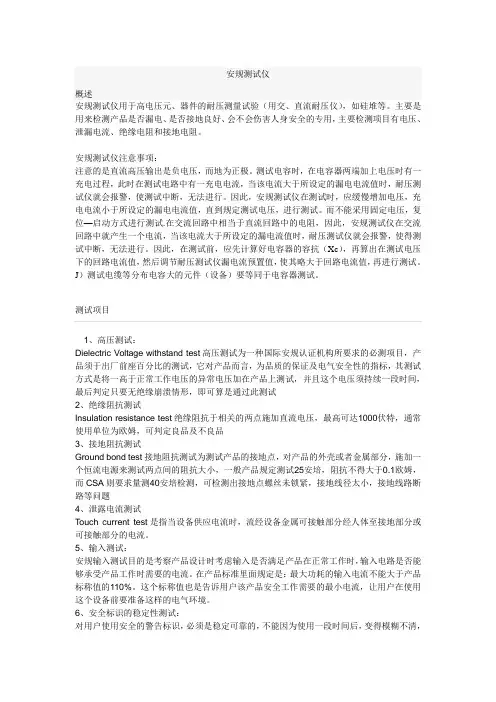

安规测试仪概述安规测试仪用于高电压元、器件的耐压测量试验（用交、直流耐压仪），如硅堆等。

主要是用来检测产品是否漏电、是否接地良好、会不会伤害人身安全的专用，主要检测项目有电压、泄漏电流、绝缘电阻和接地电阻。

安规测试仪注意事项：注意的是直流高压输出是负电压，而地为正极。

测试电容时，在电容器两端加上电压时有一充电过程，此时在测试电路中有一充电电流，当该电流大于所设定的漏电电流值时，耐压测试仪就会报警，使测试中断，无法进行。

因此，安规测试仪在测试时，应缓慢增加电压，充电电流小于所设定的漏电电流值，直到规定测试电压，进行测试。

而不能采用固定电压，复位—启动方式进行测试.在交流回路中相当于直流回路中的电阻，因此，安规测试仪在交流回路中就产生一个电流，当该电流大于所设定的漏电流值时，耐压测试仪就会报警，使得测试中断，无法进行。

因此，在测试前，应先计算好电容器的容抗（Xc），再算出在测试电压下的回路电流值，然后调节耐压测试仪漏电流预置值，使其略大于回路电流值，再进行测试。

J）测试电缆等分布电容大的元件（设备）要等同于电容器测试。

测试项目1、高压测试：Dielectric Voltage withstand test高压测试为一种国际安规认证机构所要求的必测项目，产品须于出厂前座百分比的测试，它对产品而言，为品质的保证及电气安全性的指标，其测试方式是将一高于正常工作电压的异常电压加在产品上测试，并且这个电压须持续一段时间，最后判定只要无绝缘崩溃情形，即可算是通过此测试2、绝缘阻抗测试Insulation resistance test绝缘阻抗于相关的两点施加直流电压，最高可达1000伏特，通常使用单位为欧姆，可判定良品及不良品3、接地阻抗测试Ground bond test接地阻抗测试为测试产品的接地点，对产品的外壳或者金属部分，施加一个恒流电源来测试两点间的阻抗大小，一般产品规定测试25安培，阻抗不得大于0.1欧姆，而CSA则要求量测40安培检测，可检测出接地点螺丝未锁紧，接地线径太小，接地线路断路等问题4、泄露电流测试Touch current test是指当设备供应电流时，流经设备金属可接触部分经人体至接地部分或可接触部分的电流。

仪迪安规综合测试仪安全操作及保养规程1. 简介仪迪安规综合测试仪是一种用于测试和评估电子设备的安全性能的仪器。

为了确保测试的准确性和避免意外事故发生，本文档旨在提供仪迪安规综合测试仪的安全操作指南和保养规程。

2. 安全操作2.1. 个人安全•在使用仪迪安规综合测试仪之前，请仔细阅读并理解本文档中的全部内容。

•在使用仪器时，请佩戴防护眼镜和耳塞，以防止可能的物品飞溅和噪音。

•使用仪器时，请确保工作区域保持干燥，并避免接触金属或湿润的表面。

•在操作和维护仪器时，请确保仪器已断电，并拔下电源插头以防止电击。

2.2. 仪器操作•在开始任何测试之前，请确保仪迪安规综合测试仪的所有部件和连接线都处于良好的工作状态。

•仪器应放置在平稳的工作平台上，避免碰撞和倾倒。

•在测试期间，请注意仪器的指示灯和显示屏，确保仪器正常工作。

•在连接或断开设备时，请确保仪器和被测试设备都已断电。

•在对高电压设备进行测试时，请确保自己和其他人员远离高电压部分。

•在测试过程中，如发现异常声音、烟雾或异常温度，请立即停止测试并断开电源。

•在测试结束后，请将仪器恢复到初始状态，并断开电源。

2.3. 急救措施•在操作仪器时，如发生触电、灼伤或其他伤害事故，请立即停止使用仪器，并采取适当的急救措施。

•如果情况紧急，请拨打当地的紧急救援电话（如120）。

3. 保养规程3.1. 仪器保养•在使用完仪迪安规综合测试仪后，请将其清洁干净，并确保所有部件和连接线都正确放置。

•定期检查仪器的外观和连接线，如发现任何损坏或松动的部件，请及时修复或更换。

•避免将液体或金属物质溅到仪器上，以免损坏仪器。

•在不使用仪器时，请将其存放在干燥、避光和防尘的地方。

3.2. 软件更新•仪迪安规综合测试仪可能需要定期进行软件更新以保持其性能和功能的最新状态。

•在进行软件更新之前，请确保已备份您仪器上的所有数据。

•在进行软件更新时，请按照仪器提供的操作指南进行，以避免错误和损坏。

安规综合测试仪-19032使用操作说明安规综合测试仪-19032 使用操作说明1.一般规定使用本仪器之前，请先了解本仪器所使用的相关安规标志，以保证安全。

在开启本仪器电源之前，请先选择正确输入电压源(115/230VAC)规格及正确的输入保险丝。

2.前面板功能说明，如图2-1前面板图示（图2-1）按键区功能说明2.1Power 开关：为供应本测试机所需之交流电源的开关。

在使用此开关之前请先详阅读本“安规综合测试仪-19032 使用注意事项”。

2.2STOP 复位：重置按键，当按下此键后主机立即回复到预备测试状态下，亦切断输出且同时清除所有的判定。

2.3START 开始：启动测试键，当按下此键后主机便处于测试状态下，即测试端有输出且各项判定功能也同时启动。

2.4 Cursor 移动：[△] [▽] 两按键用以移动反白光标。

2.5 MENU 菜单：在各主要显示模式下，按下此键即可回到『MAIN MENU』模式。

2.6 PRINT 打印：在『PROGRAM』模式下，按下此键即可透过打印机印出测试参数。

在『TEST』模式下，按下此键即可透过打印机印出测试结果。

2.7 LOCAL ：当主机处于 Remote 状态下时，可透过此键将控制权交还给主机1-6安规综合测试仪-19032使用操作说明2.8 Cal-Enable：校正开关，非专业人员禁止使用此功能，否则可能造成产品故障。

2.9 Update：软体更新开关，非专业人员禁止使用此功能。

2.10字键/字符键：为输入各项测试参数数据 (数值或英文字母)。

在『MAIN MENU』显示模式下1—5键可进入各项显示模式。

2.11Function 功能键：在各个不同的显示画面下，有不同的功能。

显示器的右边会有对应的功能说明，若说明文字为空白或灰阶字体，表示该对应功能键无效端子区功能说明2.12 OUTPUT：高压输出的高电位端，此输出端属于高电位输出端通常为高电压输出，因此此测试端是非常危险。

光伏组件安规综合测试仪CHT9980A/CHT9981A使用说明书警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与和普电子科技销售部联系维修。

否则将会引起火灾或对操作者有潜在的触电危险。

⚫仪器操作异常。

⚫操作中仪器产生反常噪音、异味、烟或闪光。

⚫操作过程中，仪器产生高温或电击。

⚫电源线、电源开关或电源插座损坏。

⚫杂质或液体流入仪器。

警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，和普电子科技将不承担任何责任。

仪器接地为防止电击危险，请连接好电源地线不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。

在此类环境使用任何电子设备，都是对人身安全的冒险。

不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。

仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。

不要使用已经损坏的仪器如果仪器已经损害，其危险将不可预知。

请断开电源线，不可再使用，也不要试图自行维修。

不要使用工作异常的仪器如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。

不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。

声明：hjkl l和普电子科技标志和文字是和普电子科技有限公司已经申请或正在使用的商标。

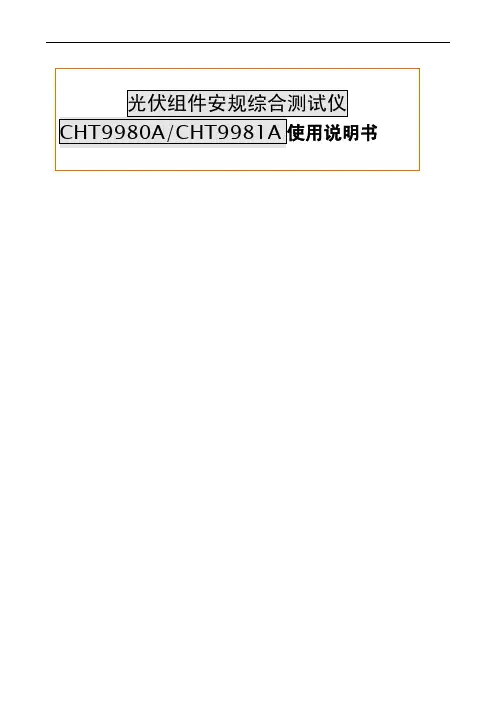

CHT9980A/CHT9981A 光伏组件安规综合测试仪使用说明书Operation Manual简体中文版Simplified ChineseApr, 2018第一版Rev1.1.0常州市和普电子科技有限公司©2018 Hope Technologies.，Ltd有限担保和责任范围和普电子科技有限公司保证您购买的每一台CHT9980A/CHT9981A在质量和计量上都是完全合格的。

安规测试仪使用方法安规测试仪是一种用于检测电器产品是否符合相关标准和规范的设备。

它可以测量电器产品的电气参数，如电流、电压、功率和频率，并确保产品在正常操作范围内。

使用安规测试仪可以帮助制造商和公司确保产品的质量和安全性，并满足各种国际安全和符合性标准。

以下是一个基本的安规测试仪的使用方法：1.准备工作：-确保测试仪器处于合适的环境温度和湿度下。

-确保测试仪器与被测试设备的接线正确连接。

-验证测试仪器的电源和接地是否正常。

2.设定测试参数：-根据被测试设备的规范和标准，设定合适的测试参数，如电流、电压、功率和频率等。

-设置测试仪器的测量范围和灵敏度，确保能够准确测量被测试设备的参数。

3.进行测试：-打开测试仪器的电源，等待其启动并进行自检。

-将被测试设备连接到测试仪器上，确保接线正确并牢固。

-开始测试，观察测试仪器的指示和显示，记录测量结果。

4.分析和判定：-根据被测试设备的标准和规范，对测量结果进行分析和判定。

-如果测量结果符合标准和规范要求，则被测试设备通过测试。

-如果测量结果不符合标准和规范要求，则被测试设备不通过测试，需要进行进一步的调整和改进。

5.记录和报告：-记录每一个测试的测量结果和相应参数。

-生成测试报告，包括被测试设备的详细信息、测试结果和评估。

-报告应清晰、准确地表达被测试设备的测试情况，以便后续追踪和审查。

除了上述基本的使用方法，安规测试仪也有其他高级功能和应用，例如防止过载、漏电流测试、绝缘测试和内部电路分析等。

在使用这些高级功能时，用户应详细了解设备的操作手册和使用说明，并根据实际需求进行设置和操作。

总结起来，使用安规测试仪的方法主要包括准备工作、设定测试参数、进行测试、分析和判定，以及记录和报告。

通过正确和规范的使用，可以确保被测试设备的质量和安全性，并满足相关的标准和规范要求。

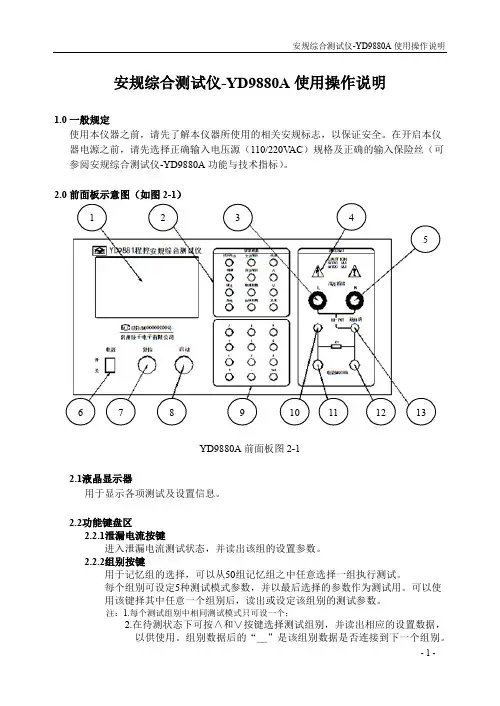

安规综合测试仪-YD9880A 使用操作说明1.0一般规定使用本仪器之前，请先了解本仪器所使用的相关安规标志，以保证安全。

在开启本仪 器电源之前，请先选择正确输入电压源（110/220V AC ）规格及正确的输入保险丝（可 参阅安规综合测试仪-YD9880A 功能与技术指标）。

2.0前面板示意图（如图2-1）YD9880A 前面板图2-12.1液晶显示器用于显示各项测试及设置信息。

2.2功能键盘区2.2.1泄漏电流按键进入泄漏电流测试状态，并读出该组的设置参数。

2.2.2组别按键用于记忆组的选择，可以从50组记忆组之中任意选择一组执行测试。

每个组别可设定5种测试模式参数，并以最后选择的参数作为测试用。

可以使用该键择其中任意一个组别后，读出或设定该组别的测试参数。

注：1.每个测试组别中相同测试模式只可设一个；2.在待测状态下可按∧和∨按键选择测试组别，并读出相应的设置数据，以供使用。

组别数据后的“＿”是该组别数据是否连接到下一个组别。

1 2 3 4513 12 11 10 9 8 7 62.2.3锁定按键用于键盘锁定，当在锁定状态关机后，下次开机仍保留其锁定状态。

注：1．初始密码为：00000.2．键盘锁定，只是锁住各参数的设置功能。

若未锁定组别，则可选择组别中的参数进行测试，仅组别、锁定、启动、复位键有效。

若组别已锁定则不能改变当前组别，仅锁定键和启动、复位键有效。

3．在参数设置后应打开键盘锁定，防止测试程序被改变。

2.2.4系统按键用于进入系统设定状态，内含蜂鸣器，连接测试，密码输入，远程控制，RS232，接地时显示电阻或电压等选择控制。

2.2.5交流耐压选择键用于进入交流耐压状态，并读出该组的设置参数。

2.2.6直流耐压选择键用于进入直流耐压状态，并读出该组的设置参数。

2.2.7绝缘电阻选择键用于进入绝缘电阻状态，并读出该组的设置参数。

2.2.8接地电阻按选择键用于进入接地电阻状态，并读出该组的设置参数。

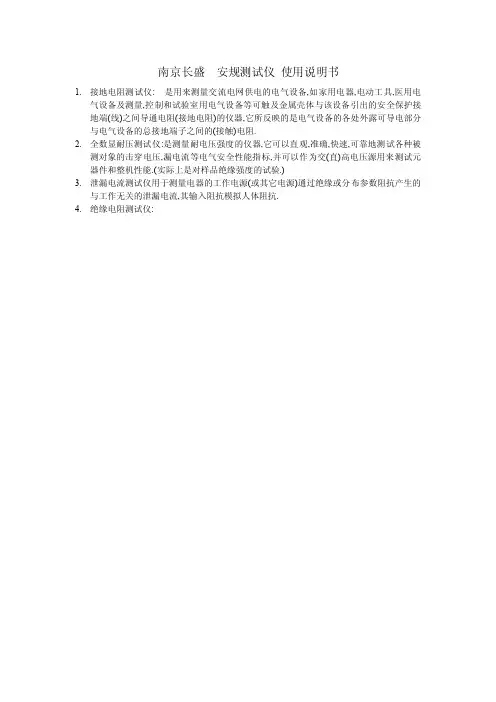

南京长盛安规测试仪使用说明书1.接地电阻测试仪: 是用来测量交流电网供电的电气设备,如家用电器,电动工具,医用电气设备及测量,控制和试验室用电气设备等可触及金属壳体与该设备引出的安全保护接地端(线)之间导通电阻(接地电阻)的仪器,它所反映的是电气设备的各处外露可导电部分与电气设备的总接地端子之间的(接触)电阻.2.全数显耐压测试仪:是测量耐电压强度的仪器,它可以直观,准确,快速,可靠地测试各种被测对象的击穿电压,漏电流等电气安全性能指标,并可以作为交(直)高电压源用来测试元器件和整机性能.(实际上是对样品绝缘强度的试验.)3.泄漏电流测试仪用于测量电器的工作电源(或其它电源)通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流,其输入阻抗模拟人体阻抗.4.绝缘电阻测试仪:北美耐压测试介绍在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。

这就可以看出耐压测试是电器安全标准的一个重要组成部分。

耐压测试（Dielectric Voltage Withstand Test）也就是俗称的高压测试（High Volage Test）。

通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求。

1．为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。

电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。

而且这里讨论的是民用电器，不在上述范围内，这里就不进一步讨论。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。

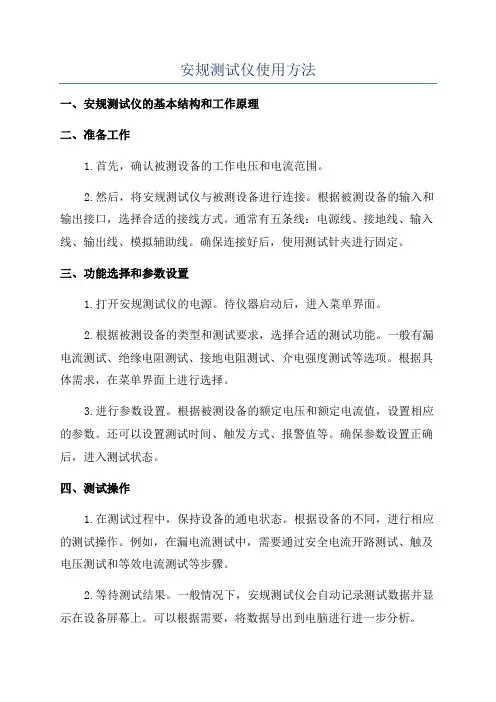

安规测试仪使用方法一、安规测试仪的基本结构和工作原理二、准备工作1.首先，确认被测设备的工作电压和电流范围。

2.然后，将安规测试仪与被测设备进行连接。

根据被测设备的输入和输出接口，选择合适的接线方式。

通常有五条线：电源线、接地线、输入线、输出线、模拟辅助线。

确保连接好后，使用测试针夹进行固定。

三、功能选择和参数设置1.打开安规测试仪的电源。

待仪器启动后，进入菜单界面。

2.根据被测设备的类型和测试要求，选择合适的测试功能。

一般有漏电流测试、绝缘电阻测试、接地电阻测试、介电强度测试等选项。

根据具体需求，在菜单界面上进行选择。

3.进行参数设置。

根据被测设备的额定电压和额定电流值，设置相应的参数。

还可以设置测试时间、触发方式、报警值等。

确保参数设置正确后，进入测试状态。

四、测试操作1.在测试过程中，保持设备的通电状态。

根据设备的不同，进行相应的测试操作。

例如，在漏电流测试中，需要通过安全电流开路测试、触及电压测试和等效电流测试等步骤。

2.等待测试结果。

一般情况下，安规测试仪会自动记录测试数据并显示在设备屏幕上。

可以根据需要，将数据导出到电脑进行进一步分析。

3.结束测试。

测试完成后，关闭被测设备的电源，并将安规测试仪断电。

五、数据处理和分析1.根据测试结果，进行数据处理。

将测试结果与相关标准进行对比，判断被测设备是否符合安全要求。

如果不符合，可以根据测试数据分析问题原因。

2.进行数据分析。

对测试数据进行统计和分析，得出结论。

如果需要，可以制作测试报告，并将结果保存。

六、注意事项1.在使用安规测试仪时，必须遵循相关的操作规程和安全操作流程。

严禁在无专业知识和经验的情况下进行操作。

2.定期对安规测试仪进行校准和维护。

根据生产厂家的要求和实际使用情况，定期进行校准和维修，确保测试结果的准确性和可靠性。

3.在进行测试时，要防止电击和触电的危险。

注意保持仪器和测试环境的干燥，避免触摸裸露的导体。

4.在测试前，要确认被测设备的工作状态和安全保护措施是否正常。

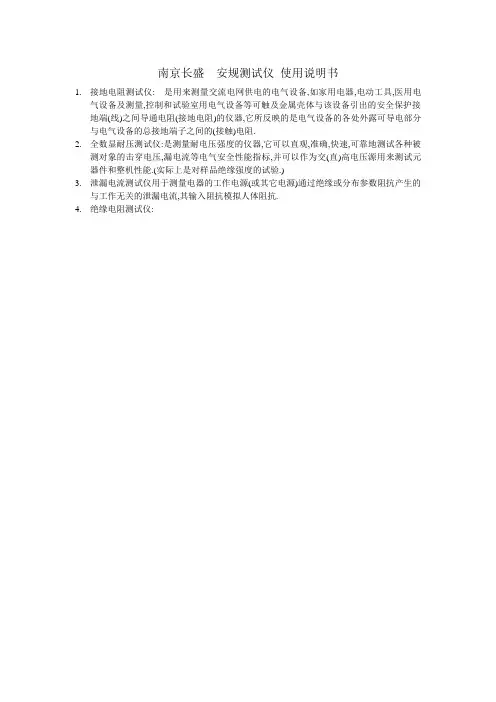

南京长盛安规测试仪使用说明书1.接地电阻测试仪: 是用来测量交流电网供电的电气设备,如家用电器,电动工具,医用电气设备及测量,控制和试验室用电气设备等可触及金属壳体与该设备引出的安全保护接地端(线)之间导通电阻(接地电阻)的仪器,它所反映的是电气设备的各处外露可导电部分与电气设备的总接地端子之间的(接触)电阻.2.全数显耐压测试仪:是测量耐电压强度的仪器,它可以直观,准确,快速,可靠地测试各种被测对象的击穿电压,漏电流等电气安全性能指标,并可以作为交(直)高电压源用来测试元器件和整机性能.(实际上是对样品绝缘强度的试验.)3.泄漏电流测试仪用于测量电器的工作电源(或其它电源)通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流,其输入阻抗模拟人体阻抗.4.绝缘电阻测试仪:北美耐压测试介绍在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。

这就可以看出耐压测试是电器安全标准的一个重要组成部分。

耐压测试（Dielectric Voltage Withstand Test）也就是俗称的高压测试（High Volage Test）。

通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求。

1．为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。

电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。

而且这里讨论的是民用电器，不在上述范围内，这里就不进一步讨论。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。

安规综合测试仪使用说明使用方法：1.确保测试仪和被测设备处于关闭状态，将被测设备的电源线插入测试仪的电源插座中。

2.将被测设备的其他连接线（如信号线、数据线等）插入测试仪的相应接口中。

3.打开测试仪的电源开关，并设置需要测试的参数，如电压、电流、时间等。

4.根据被测设备的电压需求，选择测试仪的电压调节功能，确保被测设备在正常工作电压下进行测试。

5.进行绝缘电阻测试时，将测试仪的线电缆连接到被测设备的绝缘表面，并按下测试按钮，测试仪会自动进行绝缘电阻测试。

6.进行接地电阻测试时，将测试仪的接地线电缆连接到被测设备的接地端，按下测试按钮，测试仪会自动进行接地电阻测试。

7.进行漏电流测试时，将被测设备的电源线插入测试仪的漏电流插座中，按下测试按钮，测试仪会自动进行漏电流测试。

8.进行耐压测试时，将被测设备的电源线插入测试仪的电源插座中，并按下测试按钮，测试仪会自动进行耐压测试。

注意事项：1.在进行测试前，请查阅被测设备的使用说明书，并了解所需测试的参数范围和要求。

2.在进行测试之前，确保测试仪器和被测设备都处于关闭状态，以避免产生任何伤害或损坏。

3.在进行绝缘电阻测试和接地电阻测试时，确保测试仪的线电缆连接牢固，并保持测试接点清洁，以保证测试结果的准确性。

4.在进行漏电流测试时，确保被测设备的电源线插入测试仪的漏电流插座中，并保持测试接点干燥，以保证测试结果的准确性。

5.在进行耐压测试时，确保被测设备的电源线插入测试仪的电源插座中，并保持测试接点干燥和清洁，以避免发生电击或漏电事故。

6.定期检查测试仪的电源线、线缆和插头是否损坏，并确保电源和接地系统正常工作，以确保安全测试的准确性和可靠性。

总结：安规综合测试仪是一种用于测试电器产品的合规性和安全性的重要设备，它可以进行综合的电气安全测试。

通过正确地使用安规综合测试仪，可以确保被测设备符合相关的电气安全标准，并保障使用者的人身安全。

在使用过程中，一定要严格按照使用说明进行操作，并注意测试仪、被测设备和使用环境的安全问题。

1 1 1 22 2 33 34 5 78 10 11 1114 1416 1617 183335363737 7.4 仪器通讯协议（modbus)384444444560606061614.A B 信号正端信号负端例：发送 01 03 10 01 00 02 91 0B 向01号仪器查询当前选择步骤不同的地址位返回的数据不同寄存器列表序号寄存器地址 寄存器名称字节说明读写类型使用范围1001H 1002H 1231003H Sel Step Tol Step New Step 222当前步数/选中步数总步数新增步数RW R W 41004H 1005H 1006H Del Step Mode Volt 224删除步数模式电压RW RW 全数据范围W1-4AC 0.05-5.0DC 0.05-6.0IR 0.05-1.0AC DC IR 1007H1008H 567CurrUplim电流上限AC 0.001-20DC 0.001-10RWAC DC4CurrUplim 4电流下限AC 0.0-19.999DC 0.001-9.999RW AC DC8数据类型U16U16U16U16U16float floatfloat 返回 01 03 02 01 00 B9 D4数据字节:数据类型为U16时，数据字节为2byte，低位在前数据类型为float 时，数据字节为4byte，低位在前 数据类型为时，数据字节为8byte，低位在前double 1、读指令(功能代码为03H)发送格式(共7位数据):地址功能码地址高位地址低位数据量高位CRC 低CRC 高数据量低位返回格式:地址功能码数据量（byte ）数据字节CRC 低CRC 高7.4仪器通讯协议(modbus)本仪器使用RS－232C RS -485标准异步串行通讯总线接口与外部控制设备通讯，传输波特率可在仪器预设(9600,19200,38400115200可选)。

安规综合测试仪使用操作说明一、产品概述二、产品功能1.电气性能测试：测试产品的输入电流、输入电压、功率因素等电气性能指标，以确保产品工作在安全电气参数范围内。

2.绝缘性能测试：测试产品的绝缘电阻，以判断产品的绝缘性能是否符合标准要求。

3.跳闸保护测试：测试产品的过流跳闸保护时间和过压跳闸保护时间，以验证产品的安全保护性能。

4.启动性能测试：测试产品的启动电流和启动时间，以判断产品的启动性能是否符合要求。

三、注意事项1.使用前请认真阅读本操作说明书，并按照说明进行操作。

2.检查测试仪是否完好无损，若发现有损坏或缺陷，请勿使用。

3.请确保所测试的电子产品符合标准要求。

4.在测试过程中，请遵循电器安全操作规程，以免发生意外。

四、使用步骤1.连接电源：将测试仪的电源线插入交流电源插座，将电源开关打开。

2.连接被测试产品：根据被测试产品的类型，使用相应的接口线连接到测试仪的测试接口上。

3.设置测试参数：使用测试仪上的控制面板或触摸屏，在界面上设置正确的测试参数，例如输入电压、电流范围等。

4.进行测试：按下开始测试按钮，测试仪将会自动进行测试，同时显示测试结果。

5.结果判定：根据测试结果，判断产品是否符合安全性能要求。

若符合，记录测试结果；若不符合，需进行修正或重新设计。

6.测试完成后，断开电源，并将测试仪恢复到初始设置状态，以备下次使用。

五、维护保养1.定期清洁：切断电源后，使用软布轻轻擦拭测试仪表面，保持干净。

2.防尘防湿：使用结束后，请存放在干燥、通风的地方，避免灰尘和湿气对测试仪的影响。

3.定期维护：请按照说明书要求，定期进行内部维护和保养，以保证测试仪的正常运行。

4.注意安全：在维护过程中，请断开电源，并确认仪器已处于关机状态，以免发生电击或其他意外。

六、故障排除1.无法开机：请检查电源线是否插紧，交流电源是否正常，尝试更换电源插座再次启动。

2.测试结果异常：请检查测试参数是否设定正确，接口线是否连接正常，被测产品是否符合标准要求。

安全性能综合测试仪使用手册1. 确保电源和连接- 请确保测试仪的电源线能够正常连接到电源插座，并且电压稳定。

- 确保测试仪的所有连接线和接口都正确插入，不要插反。

2. 开机和关机- 打开测试仪的电源开关，并确认显示屏上出现正常的显示。

- 在使用完毕后，请先关闭测试仪的测试程序，然后再关闭电源开关。

3. 操作步骤- 根据测试要求，选择对应的测试功能，并设置相关参数。

- 确保被测试物品已经准备就绪，并按照正确的测试步骤进行操作。

- 在测试过程中，遵循正确的安全操作流程，并严禁超负荷操作。

4. 故障排除- 如果测试仪出现任何异常情况，请立即停止使用，并查看故障排除部分的说明。

如果无法解决，请联系生产厂家或经销商进行维修。

5. 使用注意事项- 请勿将测试仪放置在潮湿、易燃或腐蚀性环境中。

- 请勿将测试仪暴露在阳光直射或高温环境中。

- 在使用过程中，严禁将任何金属物品或液体物质进入测试仪内部。

谢谢您阅读本手册，希望它能帮助您正确、安全地使用安全性能综合测试仪。

如有任何疑问或建议，请随时联系我们。

祝您工作顺利！当使用安全性能综合测试仪进行测试时，为了确保测试的准确性和稳定性，需要注意以下几点：6. 安全防护- 在测试仪运行时，应确保测试区域内没有其他人员进入，以免发生意外。

- 在测试过程中，切勿触摸测试仪上的高压或高温部件，避免触电或烫伤。

- 如果测试中需要使用安全防护设备，如手套、防护眼镜等，务必全程佩戴。

7. 温度和湿度- 在使用测试仪前，应确保测试环境的温度和湿度符合规定的工作条件，以免影响测试结果的准确性。

- 在使用过程中，避免将测试仪放置在潮湿或温度过高的环境中，以免影响仪器的稳定性。

8. 定期检查和维护- 对于长时间未使用的测试仪，应进行相应的检查和维护，确保仪器处于良好的工作状态。

- 定期对测试仪进行清洁、校准和维护，以确保测试结果的准确性和稳定性。

9. 安全存放- 在使用完毕后，将测试仪存放在干燥、通风的地方，远离潮湿、高温和直射阳光。

1.0一般规定使用本仪器之前，请先了解本仪器所使用的相关安规标志，以保证安全。

在开启本仪器电源之前，请先选择正确输入电压源（115/230V AC）规格及正确的输入保险丝。

2.03.03.1 点矩阵式显示器用于显示各项测试及设置信息，两行共二十字。

3.2 功能键盘区3.2.1MEMORY按键记忆组选择键，可以从50组记忆组中任意选择一组执行测试。

3.2.2 STEP按键测试步骤选择键，每个记忆组含有8个测试步骤，可以使用STEP键任意选择其中一个步骤，设定该步骤的测试参数3.2.3 LOCK按键用于键盘锁定。

3.2.4 LOCAL/PRINT按键本机控制模式或列表模式执行键，用于本机操控与遥控操控的切换。

3.2.5 AC-W按键进入交流耐压测试状态，并读出该组别该参数下的设置参数。

3.2.6 DC-W按键进入直流耐压测试状态，并读出该组别该参数下的设置参数。

3.2.7 INSULATION按键进入绝缘电阻测试状态，并读出该组别该参数下的设置参数。

3.2.8 GROUNDING按键进入接地电阻测试状态，并读出该组别该参数下的设置参数。

3.2.9 ∧(向上)和∨(向下)按键用于各项参数设置时的项目选择，在待测状态时改变组别大小。

3.2.10 EXIT按键清除参数设定或退出设定状态功能键3.3 数字输入区3.3.1 ENTER/REVIEW按键输入确认和功能设定以及检视测试记录功能键。

3.3.2 数字按键设置时用于各参数设置数据的输入。

3.4 高压指针表高压输出指示针表3.5 电源开关控制本机电源的开启和关闭。

3.6 TEST按键执行测试开关，内含绿色指示灯，在测试通过时绿色指示灯会亮。

3.7 RESET按键重置、停止测试及停止警报声音之开关，内含红色指示灯，测试异常时，红色指示灯会亮。

3.8 H.V.高压输出端口耐压或绝缘测试时的高压输出和泄漏电流测试时输出，MAX AC5.0KV，DC6.0KV。

安全警告:仪器接地 触电危险本仪器为I类安全仪器，连接电源时，请确认电源插座含有接地线。

如未接地，机壳上带有的静电或感应电可能会造成人身伤害！操作、测试及仪器维护时谨防触电，非专业人员请勿擅自打开机箱，专业人员如需更换保险丝或进行其它维护，务必先拔去电源插头，并在有他人陪同情况下进行。

即使已拔去电源插头，电容上仍可能会有危险电压，应在放电后再行操作。

测试过程中任何不正确取下或加上被测件的操作都会造成人身、财物或仪器的异常损害电击损害由于不正常的操作而造成仪器的损坏，其维修费用由客户负责。

输入电源请按本仪器规定的电源参数要求使用电源，不符合规格的电源输入可能损坏本仪器。

远离爆炸性气体环境电子仪器不可以在易燃易爆气体环境或含有腐蚀性气体或烟尘环境中使用，因为这可能会带来危险。

其它安全事项请不要向本仪器的测试端子施加任何电压源或电流源。

提示对所阐述内容的重要补充或提醒。

说明书的使用说明：*在操作测试仪前请仔细阅读并理解说明书所描述的内容。

阅读后，请把说明书放在操作人员附近以便在需要时进行阅读。

当把测试仪从一个工作场所搬运到另一个工作场所，请把说明书随仪器搬运，以免遗失。

*随着仪器功能的改进、软件的升级，使用说明书也将不断完善、升级。

请注意测试仪的软件和说明书的版本。

目录第一章 安全规则1.1 一般规定1.2 维护和保养1.3 测试环境1.4 操作人员规定1.5 安全接地规定1.6 更换保险丝规定1.7 测试安全规定1.8 测试异常规定1.9 安全要点第二章 概述2.1 引言2.2 主要规格第三章 面板说明3.1VC9350前面板3.2VC9350后面板3.4 屏幕显示区域定义3.5 主菜单按键和相应显示的页面第四章 操作说明4.1 开机说明及开机画面4.2 操作步骤第五章 HANDLER 接口与SINGAL 接口5.1HANDLER 接口与SINGAL 接口电路结构与使用5.2 输出信号说明 第六章 参数设置6.1 仪器开机自检6.2 参数设置模式6.3 系统设置模式6.4 文件参照说明6.2.1 参数设置说明6.2.2 步骤所支持测试模式说明6.2.3 ACW 交流耐压参数设置6.2.4 DCW 直流耐压参数设置6.2.5 IR 绝缘电阻参数设置6.2.6 GR 接地电阻参数设置 6.2.7 LC 泄漏参数设置6.5 接触检查功能说明6.6 通信协议选择1111222333444778101111141414161616171718181818232730333537373.3 测试接线图37第九章 维护指南9.1 日常维护9.2 简单故障处理6666669.3 仪器系统软件升级步骤说明66 第十章 保修和附件第七章 远程控制7.1RS232C 接口说明7.2RS485/232C 接口说明7.3USB 远程控制系统383839397.4 仪器通讯协议（modbus/SCPI modbus）40 第八章 SCPI 串口指令参考8.1 指令格式简要说明8.2SCPI 指令集8.3DISPLAY 子系统命令集8.4FUNCtion 子系统命令集8.4.1FUNCtion 子系统命令集主要用于设定仪器测试功能的测试参数。
