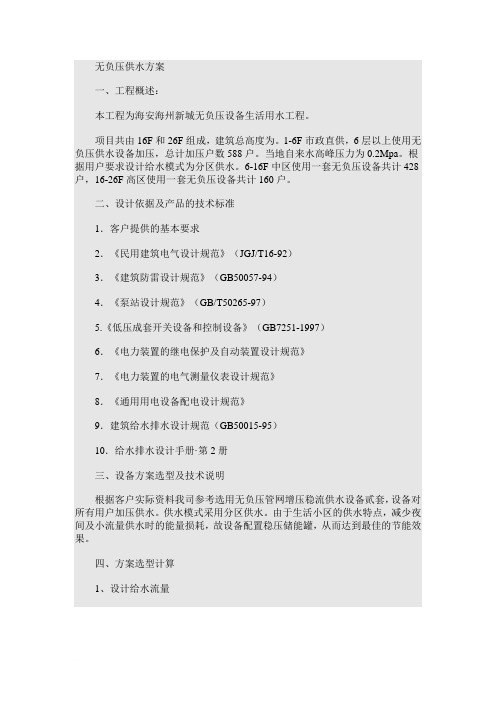

无负压供水方案一、工程概述：本工程为海安海州新城无负压设备生活用水工程。

项目共由16F和26F组成，建筑总高度为。

1-6F市政直供，6层以上使用无负压供水设备加压，总计加压户数588户。

当地自来水高峰压力为0.2Mpa。

根据用户要求设计给水模式为分区供水。

6-16F中区使用一套无负压设备共计428户，16-26F高区使用一套无负压设备共计160户。

二、设计依据及产品的技术标准1．客户提供的基本要求2．《民用建筑电气设计规范》（JGJ/T16-92）3．《建筑防雷设计规范》（GB50057-94）4．《泵站设计规范》（GB/T50265-97）5.《低压成套开关设备和控制设备》（GB7251-1997）6．《电力装置的继电保护及自动装置设计规范》7．《电力装置的电气测量仪表设计规范》8．《通用用电设备配电设计规范》9．建筑给水排水设计规范（GB50015-95）10．给水排水设计手册·第2册三、设备方案选型及技术说明根据客户实际资料我司参考选用无负压管网增压稳流供水设备贰套，设备对所有用户加压供水。

供水模式采用分区供水。

由于生活小区的供水特点，减少夜间及小流量供水时的能量损耗，故设备配置稳压储能罐，从而达到最佳的节能效果。

四、方案选型计算1、设计给水流量（1）．根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按3.6.4-1式计算出最大用水时卫生器具给水当量平均出流概率：U。

=100q。

m Kh 0.2·NR·T·3600 (%) (3.6.4-1)式中U。

——生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）；q．——最高用水日的用水定额，按GB50015-2003中表3.1.9取用m ——每户用水人数；Kh——小时变化系数，按GB50015-2003中表3.1.9取用；NR——每户设置的卫生器具给水当量数；T——用水时数（h）;0.2——一个卫生器具给水当量的额定流量（L/s）计算结果：U0 ≈0.035（GB50015—2003 普通住宅Ⅱ型参考值为0.025～0.035）（2）．根据计算管段上的卫生器具给水当量总数，按3.6.4-2式计算得出该管段的卫生器具给水当量的同时出流概率：(%) (3.6.4-2) g式中U——计算管段卫生器具给水当量同时出流概率（%）；ac——对应于不同U。

无负压供水设备方案摘要：无负压供水设备是一种可以有效解决楼宇供水问题的设备。

本文将介绍无负压供水设备的原理和工作流程，并针对其在楼宇供水系统中的应用进行详细阐述。

通过合理配置无负压供水设备，可以提高楼宇供水系统的稳定性和可靠性，满足用户对水资源的需求，提升居住环境的舒适性。

一、引言随着城市建设的飞速发展，楼宇供水系统的需求越来越大。

然而，由于楼层高度的增加和用户水需求的变化，传统的供水方式已经无法满足要求，导致供水压力不稳定，水质受到污染等问题。

无负压供水设备应运而生，它采用先进的技术手段，通过控制系统来实现楼宇供水的稳定和可靠。

二、无负压供水设备原理无负压供水设备是一种集水泵、水箱、控制系统为一体的设备。

其主要原理是通过水泵将水从地下水箱或水源输送到楼层，并通过控制系统来实现水压的稳定控制。

三、无负压供水设备工作流程1. 检测水压：通过安装在楼宇不同位置的水压传感器来监测楼宇不同区域的水压情况。

2. 检测供水需求：通过安装在楼宇不同位置的流量传感器来监测楼宇不同区域的供水需求。

3. 控制水泵运行：根据水压和供水需求的实时监测数据，控制系统会自动调节水泵的运行状态，保证楼宇供水的稳定。

4. 控制水箱水位：当水泵供水量大于需求量时，多余的水会被输送到水箱中，从而使水箱的水位保持在适当的范围内。

5. 紧急处理：当系统检测到水箱水位过低或水压过低时，会自动触发报警机制，并采取紧急措施，如自动启动备用水泵等。

四、无负压供水设备在楼宇供水系统中的应用1. 高层建筑供水系统：由于高层建筑供水系统需要克服地理高差和水压不稳定等问题，无负压供水设备能够有效解决这些问题，提供稳定的供水。

2. 商业中心供水系统：商业中心供水需求大且复杂，无负压供水设备能够根据不同区域的供水需求，实时调节水泵运行状态，提供稳定的供水。

3. 公共建筑供水系统：无负压供水设备具有智能控制系统，可以根据不同时间段和使用情况自动调节供水压力，满足公共建筑对供水的需求。

南苑路86号院无负压供水设备优化设计方案书一、工程概况该工程为住宅楼工程，共11层，建筑物高度50左右米，供水分区：1-3由市政管网直接供给，4-11层由高区无负压供水设备加压。

工程中生活给水水源由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。

其生活引入管引入一条DN100管，用水高峰期自来水压力约为0.25MPa。

TWG无负压（无吸程）管网增压稳流给水设备，是上海天泉泵业集团科研人员从94年开始经过三年的努力，在普通变频给水设备基础上开发研制出的一种新型给水设备，它与市政管网直接串接而不会影响周围用户的用水，真正节能、节水、绿色无污染。

无负压（无吸程）给水设备可充分利用市政管网的压力，创造了巨大的经济效益，显著地降低了二次供水用户的用水费用。

正因为如此，2000 年，“无负压（无吸程）管网增压给水设备”被国家科学技术部、国家税务总局、国家对外贸易经济合作部、国家质量技术监督局、国家环境保护总局等联合推广为“国家重点新产品”。

二、设计原则该工程本着以节能、环保、降低运行费用、便于维护管理、技术先进合理、运行安全可靠等原则，方案中生活给水系统选用TWG无负压（无吸程）管网增压稳流给水设备直接与市政自来水串联，我技术人员通过严格计算，采用该设备可以取消生活水池，彻底解决水质污染。

三、方案设计依据1、本工程的基本资料(甲方提供的供水资料)2、《建筑给水排水设计规范》GB50015-20033、《高层建筑给水排水设计手册》（第二版，湖南科学技术出版社出版）4、《给水排水设计手册》第2册（核工业第二研究设计院主编，中国建筑工业出版社出版）5、《上海天泉泵业集团产品设计手册》四、方案选型结合本工程生活用水特点，考虑到设备水泵的性能，我公司技术人员结合公司的产品技术，对该工程中的给水设备经过严格的选型和校核，现选用TWG无负压（无吸程）管网增压稳流给水设备,供领导参考决策。

采用不锈钢标准配置：高区设备型号：TWG-8/66-2配用水泵型号：32TDLF4-70 二台天泉水泵水泵参数：Q=5m3/h H=45m N=1.5Kw稳流补偿系统CYQ 一套真空抑制系统ZBQF 一套智能控制系统一套（配套变频器品牌：英威腾，低压电器：施耐德）五、无负压与传统供水设备优缺点对比六、运行费用分析传统设计供水方式：将自来水放入生活水箱，再用变频设备加压向各用水点供水，该供水方式存在着自来水原有供水压力被白白浪费，而且水箱存在着严重的二次污染。

无负压供水施工技术1、工程概况本工程给水采用无负压供水技术，是以市政管网为水源为基础的直接增压供水，又叫接力增压供水设备。

充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

其出口压力等于市政管网压力加上泵组扬程。

本工程在地下室水泵房设加压泵组，与市政管网连接，经加压泵加压后直接给楼内供水。

该系统主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。

2、功能说明2.1无负压功能设备与市政管网直接连接，设备工作时对管网不产生任何负压影响，通过设备的微机控制系统及稳流补偿系统与真空抑制系统的有效工作，时刻自动监测自动调节和适应，实现预压对吸程的自动补偿，从而可以消除水泵运行时产生负压及吸程影响，绝对不会对市政管网及其周围用水户造成影响，也绝不会使管道中出现负压和随之而来的气囊、气阻、压力振荡、倒流及水锤等是危及管网安全或是产生隐患的重要因素。

2.2现场手动/自动操作转换功能设备为用户提供了多路操作方式，设备控制面板具备手动和自动控制方式，由控制面板上的“手动/自动”转换开关来选择。

当选择自动操作，并将“启动、停止”转换开关扭至启动位置时，无须人为干预设备的运行，设备在微机的控制之下按照设定的程序全自动运行。

在试验或以外情况时可以进行手动操作,用户可通过面板上的“启动X#泵”、“停止X#泵”按钮控制对应水泵的启动与停止（手动运行时压力不受限制，应注意观察实际出水压力与用户要求的差别，防止压力过高）。

此外，设备还可以扩展到集群控制、远控、监控等多路控制方式，有效保障设备正常运行。

2.3有水开机/无水停机功能当市政管网水量不满足时，设备自动调整供水状况，改变设备运行曲线，进行真空抑制和稳流补偿，使用水状况与进水状况符合，当补偿量达到最大时也即市政管网不能满足需要时，设备自动停机，防止因水源不足而造成设备的损坏。

无负压供水方案无负压供水方案的选型是根据用户自来水管线、压力与流量，用户实际用水量、建筑物的高度等数据来确定的，设备表用的调节器容积是按照自来水流量满足要求的情况下估算的，如果自来水管露很细，流量不能满足用水要求，需要重新计算调节器的容积，推荐公式如下：V 容积=（Q出—Q进）△tQ进=一天最高用水高峰期自来水进水量Q出=一天最高用水高峰用户用水量t=最大用水高峰期持续时间无负压供水方案性能及优点：1. 不用建水池或水箱，与自来水管网直接联接，可充分利用自来水的原有压力。

2. 自来水经设备加压后直接供到用户，密封性好，水源不易受污染，供水质量好，是环保型的供水设备。

3. 直接同自来水管网相连，充分利用自来水的原有压力，自来水满足要求时，设备就停止工作，节能效果显著，可达到50%以上。

4. 施工周期短，占地面积小，安装方便，工程总投资可减少60%以上，经济性好。

5. 当用户单位停电时，设备可利用自来水管网压力维持部分供水，停电也不停水。

6. 设备自动化程度高，具有过流、过热、缺水、缺相等多种保护功能，使用寿命长概述：水是人类生命之源，但是，在我国有许多楼房的住户常常备用水难所捆饶。

为什么会出现这种情况？随着我国城化水平的提高，城市人口急剧增加，居民小区不断建设且楼房层数越来越高，至使原来自来水管网压力出现不足，很多城市普遍存在着用水高峰期高层楼房上不去水的现象，导致高层居民用水难。

目前，一般解决的办法是修建水池或水箱，通过水泵二次加压供水。

这种办法有如下缺点：工程投资大。

建水池，设水箱，工程投资大，施工周期长，占地面积大。

存在着水源二次污染。

原本纯净的自来水都要放入水池中，而水池常常被杂物，脏物等污染物所污染，夏季水池中的水更容易变质变味,严重影响居民的生活和身体健康。

为此，许多单位专门装上了消毒设备，无疑，又增加了设备投资和运行成本。

能源浪费等问题将自来水完全放入水池或水箱，使自来水的压力完全变为零，再从零重新加压，使自来水原有的能量白白浪费掉。

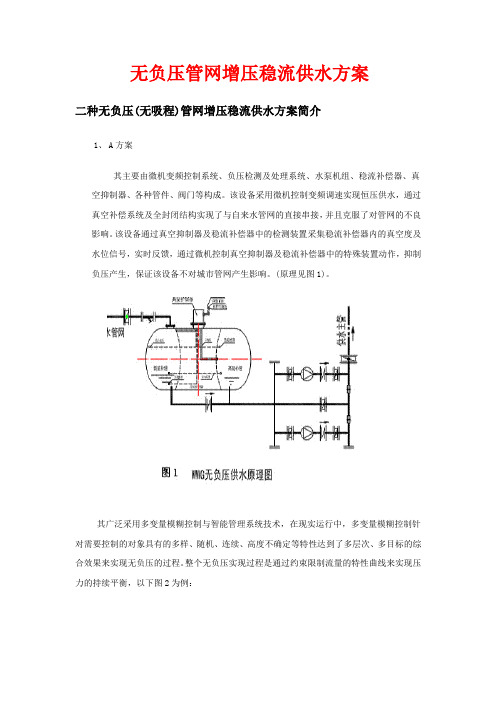

无负压管网增压稳流供水方案二种无负压(无吸程)管网增压稳流供水方案简介1、A方案其主要由微机变频控制系统、负压检测及处理系统、水泵机组、稳流补偿器、真空抑制器、各种管件、阀门等构成。

该设备采用微机控制变频调速实现恒压供水，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。

该设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。

(原理见图1)。

其广泛采用多变量模糊控制与智能管理系统技术，在现实运行中，多变量模糊控制针对需要控制的对象具有的多样、随机、连续、高度不确定等特性达到了多层次、多目标的综合效果来实现无负压的过程。

整个无负压实现过程是通过约束限制流量的特性曲线来实现压力的持续平衡，以下图2为例：当检测装置检测到实际用水量小于给水管网的给水流量时，此时管网不会产生任何负压，此时，稳流低能补偿器进入储能状态，当储存能量达到一定限度时，将多余的能量一部分通过稳流自平衡补偿装置补偿给高能补偿器，一部分以压力的形式释放给用水管网，以实现管网的小流量保压；当检测装置检测到实际用水量大于给水管网的给水流量时，稳流高能补偿器将原来储备的能量进行释放，补偿此时能量不足，以保证整个系统中的压力平衡。

通过多个信号检测装置实时检测稳流补偿器中的各种变量，通过计算机系统的分析处理和PID 调节器的比较、判断，然后反馈给真空补偿器中的处理单元和控制单元，把计算机发出的控制指令分配给稳流补偿器中的各个动作执行部件来完成能量的自动补偿，达到整个容器内压力的自动平衡状态，抑制负压的产生，完成不间断的持续正常供水。

稳流补偿器的原理是该方案在实际运行时性能稳定，仅个别泵站高峰用水时增压性能偏弱，初步分析是水泵功率选择偏小。

2、B方案设置有续流补偿器作为缓冲桶体，在缓冲桶体的高点设自动放气阀，用以保证管路和桶体内无空气。

无负压供水方案引言：随着城市的发展和人口增加，供水系统的压力成为一个日益突出的问题。

在传统的供水系统中，由于供水管网和用户之间存在高差，造成了水流逆流、负压或低压的情况。

这不仅对正常生活和工作带来了不便，还可能导致供水系统的漏水、污染等问题。

因此，开发一种无负压供水方案是非常有必要的。

一、问题分析1. 负压问题：传统供水系统中，由于供水管网和用户之间存在一定的高差，当用户使用水时，水流需要克服重力，造成供水管网产生负压。

2. 低压问题：由于城市供水系统中，水源和用户之间的距离较远，水流的压力有时会很低，影响正常的供水流量。

3. 漏水和污染问题：由于供水管网存在负压、低压等问题，加之老化和损坏，容易产生漏水问题，并且雨水、地下水等可能会通过管网进入供水系统，造成水质污染。

二、无负压供水方案针对传统供水系统中存在的问题，我们可以采用以下方案来解决无负压供水问题：1. 提升水源压力：可以通过在水源处增加压力提升设备，如水泵，将水流的压力提升到足够的程度，以满足用户的需求。

这种解决方案可以有效解决供水系统低压问题。

2. 引入高位水箱：安装高位水箱是解决低压和负压问题的一种较常用且有效的方式。

高位水箱以一定高度储存水源，通过重力作用来提供一定的压力供给用户。

这样可以解决供水管网负压和低压问题，保证供水系统的稳定性和正常运行。

3. 使用无负压供水技术：无负压供水技术是现代供水系统的一种先进技术，通过在供水管网中安装负压阀、安全阀等设备来解决负压和低压问题。

当用户使用水时，负压阀会自动打开，避免供水管网产生负压，保证供水系统的正常运行。

4. 定期检查和维护供水管网：定期检查供水管网的情况，及时修补漏水点，更换老化设备，保证供水管网的完整性。

此外，建立健全的管理制度和防护措施，确保供水管网的安全和稳定。

三、方案优势1. 解决供水系统负压问题：通过引入高位水箱或使用无负压供水技术，可以有效解决供水系统负压问题，保证供水的正常流动。

无负压管网叠压设备供水方案（学习篇）无负压管网叠压设备供水方案一、实际情况及原设计要求：本项目由房地产有限公司在建的“古城馨园1#高层住宅楼”项目，项目地址位于市，市政水压为0.3Mpa，市政主管DN1000mm，小区接入管DN150mm，泵房放置在地下室负一层，预计4.5米。

本项目为住宅小区，加压区域分布如下：1～4层，采用市政管网直接供水；5～27层，共有299户；二、根据贵单位提供供水技术参数，本公司做无负压供水方案如下：1、市政管径DN1000mm小区接入管在DN150mm，符合无负压设备的管网接入要求，因此本项目采用无负压供水模式。

2、我公司推荐采用中区、高区分开设备供水的结构，不采用减压阀减压，保证用水安全，今后的运行能耗较低。

3、设备按全不锈钢配置，变频器采用ABB产品，PLC工控系统采用施耐德产品，设备需要加装防负压保护模块、Y型过滤器、超高压保护系统。

三、设备的参数计算：按照GB50015-2003设计规范（3.6.4公式计算）1、流量：（299户住宅）本项目需要加压的用户共299户，按每户4口人计算，共1196人，按GB50015-2003的设计规范小区3000人以下，按卫生洁具用水当量计算秒流量。

用水当量按GB50015-2003表3.1.14以及计算公式3.6.5的注解3当量为：洗涤盆1只（N=1.0～1.5）；大便器2具（N=0.5～6.0）；洗脸盆2只（N=0.75×2＝1.50）；淋浴器2具（浴盆）（N=1.0×2＝2.0）；洗衣机水嘴1个（N=1.0）。

小计：户当量Ng=6.5管段的当量总数：∑N=6.5×299=1943.5用水定额(q0)：250L/人．d；户均人数（m）：4人。

用水小时数（T）：24h；时变化系数Kh=2.3。

则：a)最大用水时卫生器具给水当量平均出流概率（U0）：U0= q0m Kh÷（0.2×Ng×T×3600）=250×4×2.3÷(0.2×6.5×24×3600)=0.02b)管段的当量总数：查表附表C,加权平均法计算系数(αc)：0.01097c)管段的卫生器具给水当量同时出流概率（U）：U=[1+αc（∑N-1）0.49]÷√∑N=[1+0.01097×（1943.5-1）0.49]÷√1943.5=0.035d)管段的设计秒流量（qg）：qa=0.2×U×∑N=0.2×0.046×929.5=13.78 (L/S)住户的用水最高峰流量为：13.78×3.6＝49.61（m3/h）若按人均用水定额计算住户的用水平时流量为：用水定额(q0)：170～300L/人．d；户均人数（m）：2～4人。

技术方案一、项目概况1．项目背景原供水系统属高层建筑中常见高位水箱供水方法，高区、中区、低区独立供水。

现有提升设备为6台水泵，高区供水泵两台、中区供水泵两台、低区供水泵两台。

市政来水进入储水池，再经过提升设备及消毒设备后抵达最终使用用户。

这类供水系统是中国较为普遍一个高层楼宇给水方法，运行较稳定，经验丰富易操作。

但因为此工艺中间步骤较多，运行成本相对较高，且极易产生对原水二次污染。

2. 无负压供水无负压供水设备是以市政管网为水源，充足利用了市政管网原有压力，形成密闭连续接力增压供水方法，节能效果好，没有水质二次污染，是变频恒压供水设备发展和延伸。

无负压供水关键由变频调速水泵机组、稳流赔偿器、真空抑制器、压力传感器、预压自平衡器、控制柜、过滤器、倒流预防器等组成。

二、改造方案1、为了节省成本和投资，利用原有管路和设备进行改造。

2、部分管线拆除、更换和安装3、安装新无负压供水设备，从原进水口引一根管道至设备进水口。

进水口前安装倒流预防器、过滤器、取水口等设备；4、现场电气自控系统兼容改造；5、控制线：设备到控制柜电源线及信号线按国家规范部署，信号线采取屏蔽线，电源线采取国家标准比控制柜线路大而且美观整齐，线径达成国家标准。

6、无负压调试前向甲方进行技术交底确保安全，现场依据实际情况从小到大调整压力确保使用不超压。

7、旧供水箱体拆除；三、设备关键特点1.设备投资省不需修建大蓄水池或大水箱，也不需要设置大型气压罐，节省大笔投资，而且充足利用自来水管网一次供水压力，加压泵选型能够减小，设备投资降低。

2.卫生无污染整个系统全部使用卫生级不锈钢并和空气不接足，水质无二次污染，卫生新鲜，符合环境保护要求。

3.节能效果显著。

设备直接和管网串联，充足利用管网余压供水；同时经过稳压罐稳定系统压力，降低水泵开启次数，可节能30%-90%。

4.占地面积小。

5.运行成本降低。

利用市政一次压力供水，运行过程中能耗降低，减低了成本。

无负压供水设备施工方案1. 引言在城市供水系统中，无负压供水设备是一个重要的组成部分。

它能够有效地提高供水系统的稳定性和可靠性，减少供水中的气泡和水锤现象，并有效地改善供水的质量。

本文将介绍无负压供水设备的施工方案。

2. 设备选型在施工之前，首先需要进行无负压供水设备的选型工作。

根据供水系统的规模和需求，选择合适的设备型号和规格。

同时，要考虑设备的质量和性能，并与供水系统的其他组成部分相匹配。

3. 施工准备在正式施工之前，需要进行一系列的准备工作。

包括：- 设备安装位置的确定：根据供水系统的实际情况，确定无负压供水设备的安装位置，并确保其与其他设备和管道的连接顺畅。

- 施工工具和材料的准备：准备好需要使用的工具和材料，包括手工工具、电动工具、管道材料等。

- 施工方案的编制：根据供水系统的结构和要求，编制详细的施工方案，包括施工步骤和安全要求等。

4. 施工步骤无负压供水设备的施工步骤包括： 1. 设备安装：根据施工方案，将无负压供水设备按照要求安装到预定位置。

确保设备与其他管道和设备的连接紧密，并且无泄漏现象。

2. 管道连接：根据设备的要求，将供水管道与无负压供水设备进行连接。

采用合适的连接方式，确保连接紧密且无泄漏。

3. 电气接线：对于电动设备，需要进行电气接线工作。

根据设备的电气要求，进行正确的接线操作，并进行必要的绝缘处理。

4. 设备调试：安装完成后，对无负压供水设备进行必要的调试工作。

检查设备的运行状态，确保其正常工作并达到设计要求。

5. 安全测试：完成调试后，进行安全测试。

测试设备的安全性能，包括漏电保护、过载保护等。

确保设备的安全运行。

6. 施工记录和验收：在施工全过程中，要进行详细的记录和备份，包括施工步骤，施工日期，设备规格等信息。

施工完成后，进行验收，并填写相应的验收报告。

5. 安全措施在无负压供水设备的施工过程中，要注意安全措施的落实，包括： - 严格执行施工方案，确保施工各项操作的顺序和安全性。
