物理专题复习分类练习 欧姆定律综合解答题含详细答案

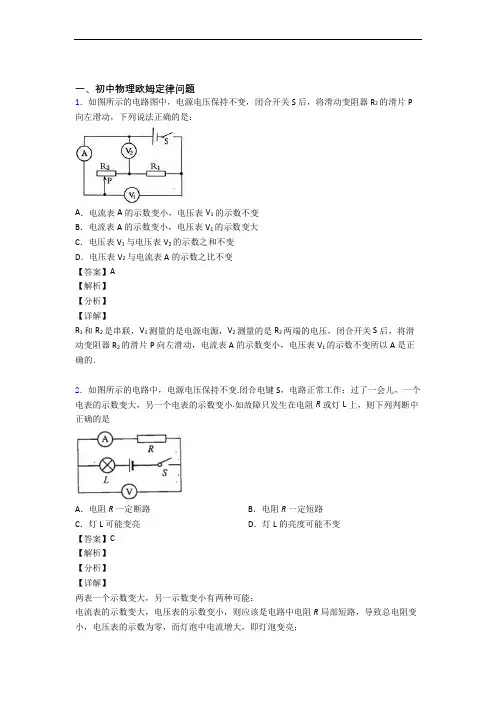

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R 1和R 2是串联，V 1测量的是电源电源，V 2测量的是R 2两端的电压，闭合开关S 后，将滑动变阻器R 2的滑片P 向左滑动，电流表A 的示数变小，电压表V 1的示数不变所以A 是正确的．3．在图所示的电路中，W 为一个稳压管，其作用是确保C 、D 之间的电压U CD 不变，只要流过稳压管W 的电流在5mA 和25mA 之间，U CD 将稳定为15V 。

R 2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。

设电源电压U 为25V ，则当R 2变化时，为了确保U CD 为15V ，则R 1阻值为范围应为（ ）A ．250Ω~2000ΩB ．400Ω~500ΩC ．250Ω~400ΩD ．500Ω~2000Ω【答案】B【解析】【分析】【详解】 当R 2的电阻是1000Ω时，通过R 2的电流为15V =0.015A=15mA 1000Ω由于稳压管的电流范围是5mA 到25mA ，则通过R 1的电流为20mA 到40mA ，根据欧姆定律可以计算出R 1的电阻范围10V =5000.02A Ω，10V =2500.04AΩ 即R 1的电阻范围500Ω～250Ω之间；同理，当R 2的电阻是无穷大时，由于稳压管的电流范围是5mA 到25mA ，可以计算出R 1的电阻范围在2000Ω～400Ω之间；而这两部分的公共部分是400Ω～500Ω。

故选B 。

4．如图所示的电路图，R 1与 R 2 都是定值电阻，R 3 是一个滑动变阻器，当开关闭合后，滑动变阻器的滑片 P 向左滑动时，以下说法中正确的是（ ）A．电压表 V5示数的变化量与电流表示数的变化量比值不变B．电压表 V4的变化量与电流表示数变化量的比值变大C．电压表 V3示数的变化量与电流表示数的变化量比值变小D．电流表示数变大，表 V1、V2与电流表示数比值都不变，V3与电流表示数比值变大【答案】A【解析】【分析】【详解】闭合开关S后，三电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电压表V3测R3两端的电压，电压表V4测R1和R2两端的电压之和，电压表V5测R2和R3两端的电压之和，电流表测电路中的电流；A．由以上分析知U V5=U−U1=U−IR1，U V5′=U−U1′=U−I′R1△U V5= U V5− U V5′= U−IR1−( U−I′R1)=(I′−I) R1=△I R1即V5UI=R1故该比值保持不变，故A正确；B．同理可知U V4= U−U1−U2 =U−IR1−IR2，U V3′=U−U1′− U2′ =U−I′R1−I′R2△U V4= U V4− U V4′= U−IR1−IR2−( U−I′R1−I′R2)=(I′−I) R1+(I′−I) R2=△I (R1+ R2)即V4UI= R1+ R2故该比值保持不变，故B错误；C．电源电压U= U V4+ U V3，故电压表 V3示数的变化量等于电压表 V4的变化量，则电压表V3示数的变化量与电流表示数的变化量比值不变，故C错误；D．滑动变阻器的滑片 P 向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表A的示数变大，由U=IR可知，定值电阻R1和R2两端的电压变大，即电压表V l 、V 2的示数变大；因为串联电路中的总电压等于各分电压之和，且R 1和R 2两端的电压变大，V 3等于电源电压减去R 1和R 2两端的电压，所以电压表V 3的示数变小，由R 1=1U I ， R 2=2U I ， R 3=3U I可知，电压表V 1、V 2与电流表示数之比不变，V 3与电流表示数比值变小，故D 错误。

故选A 。

5．如图所示的电路图中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向左滑动，下列说法正确的是（ ）A ．电压表V 1与电压表V 2的示数之和不变B ．电压表V 2与电流表A 的示数之比不变C ．电流表A 的示数变小，电压表V 1的示数变大D ．电流表A 的示数变小，电压表V 1的示数不变 【答案】D【解析】【分析】由电路图可知，R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流。

根据电源的电压可知电压表V 1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知R 2两端的电压变化，然后判断电压表V 1与电压表V 2的示数之和、电压表V 2与电流表A 的示数之比的变化。

【详解】C ．由电路图可知，R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流。

因电源电压保持不变，所以滑片移动时，电压表V 1的示数不变，故C 错误；D ．将滑动变阻器R 2的滑片P 向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由U I R=可知，电路中的电流变小，即电流表A 的示数变小，故D 正确； A ．由U IR =可知，R 1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 2两端的电压变大，即电压表V 2的示数变大；由电压表V 1的示数不变、电压表V 2的示数变大可知，电压表V 1与电压表V2的示数之和变大，故A 错误；B ．由电压表V 2的示数变大、电流表A 的示数变小可知，电压表V 2与电流表A 的示数之比变大，故B 错误。

【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。

6．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。

不考虑温度对灯泡电阻的影响，则（）A．电源电压为12VB．两灯都正常发光时电流表的示数为3AC．整个电路的最小功率2.25WD．整个电路的最大功率9W【答案】D【解析】【分析】(1)当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据P UI=求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2UP UIR==求出电路的最小总功率。

(4)当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

【详解】A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126VU U U===故A错误；B．由P UI=可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P IU ===，2226W 1A 6VP I U === 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A 1A 1.5A I I I =+=+=故B 错误；C ．由U I R=可得，两灯泡的电阻 1116V 12Ω0.5AU R I ===，2226V 6Ω1A U R I === 当S 1、S 3闭合且滑片位于b 端时，R 1与R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V 1.5W 12Ω12ΩU P R R ===++小 故C 错误；D ．当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率 123W 6W 9W P P P =+=+=大故D 正确。

故选D 。

7．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L 1、L 2和L 3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）A ．开关S 1和S 2断开,电压表的示数为6V,再闭合S 2,电压表示数变小B ．开关S 1和S 2断开,电流表A 1测L 2的电流,再闭合S 2,A 1仍测L 2的电流C ．先闭合开关S 2,再闭合开关S 1,电流表A 1示数不变,A 2示数变大D ．开关S 1和S 2闭合,有电流流过的灯泡恰好都正常发光,电流表A 1的示数为1.5A【答案】B【解析】【详解】A ．从实物图可以看到，当开关S 1和S 2断开时，只有灯泡L 2和L 3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。
