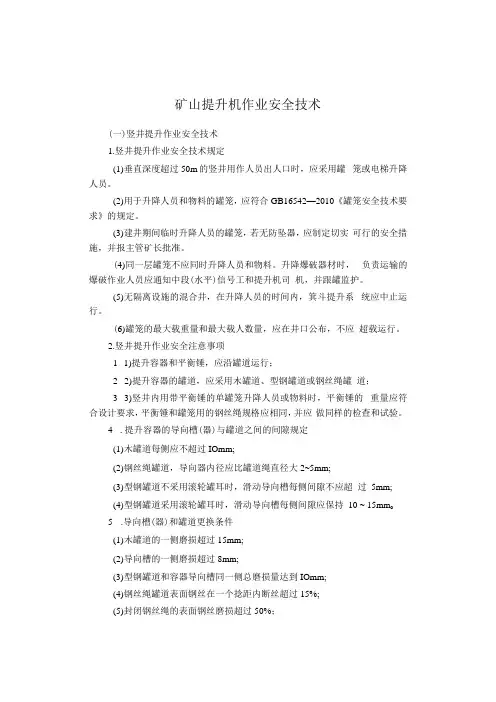

矿山提升机作业安全技术(一)竖井提升作业安全技术1.竖井提升作业安全技术规定(1)垂直深度超过50m的竖井用作人员出人口时，应采用罐笼或电梯升降人员。

(2)用于升降人员和物料的罐笼，应符合GB16542—2010 《罐笼安全技术要求》的规定。

(3)建井期间临时升降人员的罐笼，若无防坠器，应制定切实可行的安全措施，并报主管矿长批准。

(4)同一层罐笼不应同时升降人员和物料。

升降爆破器材时，负责运输的爆破作业人员应通知中段(水平)信号工和提升机司机，并跟罐监护。

(5)无隔离设施的混合井，在升降人员的时间内，箕斗提升系统应中止运行。

(6)罐笼的最大载重量和最大载人数量，应在井口公布，不应超载运行。

2.竖井提升作业安全注意事项11)提升容器和平衡锤，应沿罐道运行；22)提升容器的罐道，应采用木罐道、型钢罐道或钢丝绳罐道；33)竖井内用带平衡锤的单罐笼升降人员或物料时，平衡锤的重量应符合设计要求，平衡锤和罐笼用的钢丝绳规格应相同，并应做同样的检查和试验。

4.提升容器的导向槽(器)与罐道之间的间隙规定(1)木罐道每侧应不超过IOmm;(2)钢丝绳罐道，导向器内径应比罐道绳直径大2~5mm;(3)型钢罐道不采用滚轮罐耳时，滑动导向槽每侧间隙不应超过5mm;(4)型钢罐道采用滚轮罐耳时，滑动导向槽每侧间隙应保持10 ~ 15mm o5.导向槽(器)和罐道更换条件(1)木罐道的一侧磨损超过15mm;(2)导向槽的一侧磨损超过8mm;(3)型钢罐道和容器导向槽同一侧总磨损量达到IOmm;(4)钢丝绳罐道表面钢丝在一个捻距内断丝超过15%;(5)封闭钢丝绳的表面钢丝磨损超过50%；(6)导向器磨损超过8mm;(7)型钢罐道任一侧壁厚磨损超过原厚度的50%。

竖井内提升容器之间、提升容器与井壁或罐道梁之间的最小问隙，应符合表4-2的规定。

罐道钢丝绳的直径应不小于28mm;防撞钢丝绳的直径应不小于40mm.6.钢丝绳安全技术要求凿井时，两个提升容器的钢丝绳罐道之间的间隙，应不小于250 + H/3 (H为以m为单位的井筒深度的数值)mm,且应不小于300mm o钢丝绳罐道应优先选用密封式钢丝绳，每根罐道绳的最小刚性系数应不小于500N∕m o各罐道钢丝绳张紧力应相差5%〜10%,内侧张紧力大，外侧张紧力小。

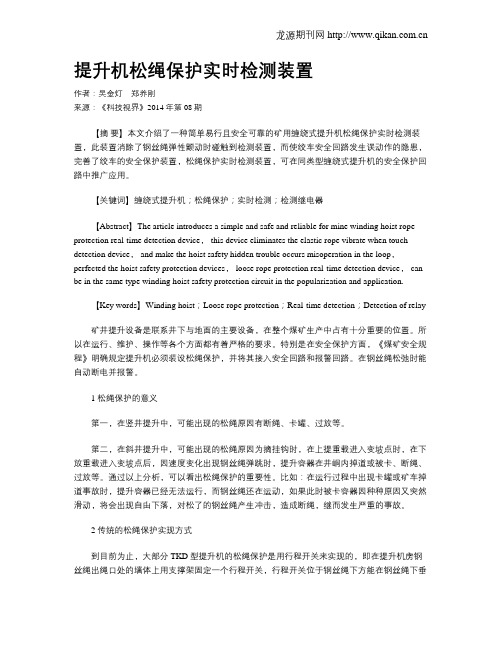

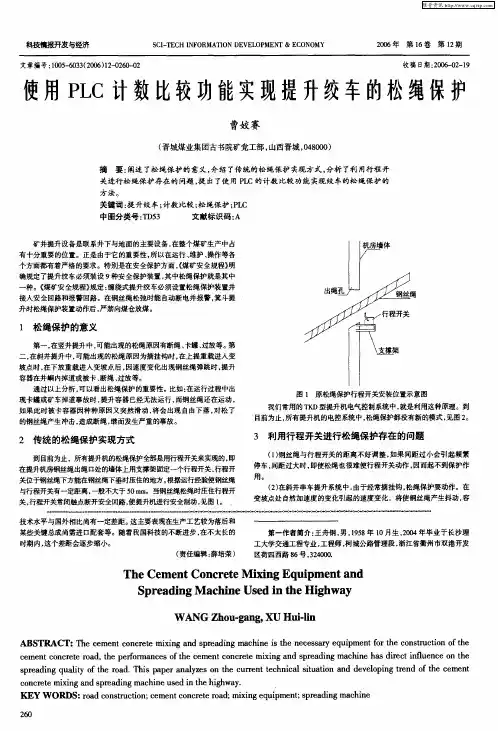

提升机松绳保护实时检测装置作者：吴金灯郑养刚来源：《科技视界》2014年第08期【摘要】本文介绍了一种简单易行且安全可靠的矿用缠绕式提升机松绳保护实时检测装置，此装置消除了钢丝绳弹性颤动时碰触到检测装置，而使绞车安全回路发生误动作的隐患，完善了绞车的安全保护装置，松绳保护实时检测装置，可在同类型缠绕式提升机的安全保护回路中推广应用。

【关键词】缠绕式提升机；松绳保护；实时检测；检测继电器【Abstract】The article introduces a simple and safe and reliable for mine winding hoist rope protection real-time detection device， this device eliminates the elastic rope vibrate when touch detection device， and make the hoist safety hidden trouble occurs misoperation in the loop，perfected the hoist safety protection devices， loose rope protection real-time detection device， can be in the same type winding hoist safety protection circuit in the popularization and application.【Key words】Winding hoist；Loose rope protection；Real-time detection；Detection of relay矿井提升设备是联系井下与地面的主要设备，在整个煤矿生产中占有十分重要的位置。

所以在运行、维护、操作等各个方面都有着严格的要求。

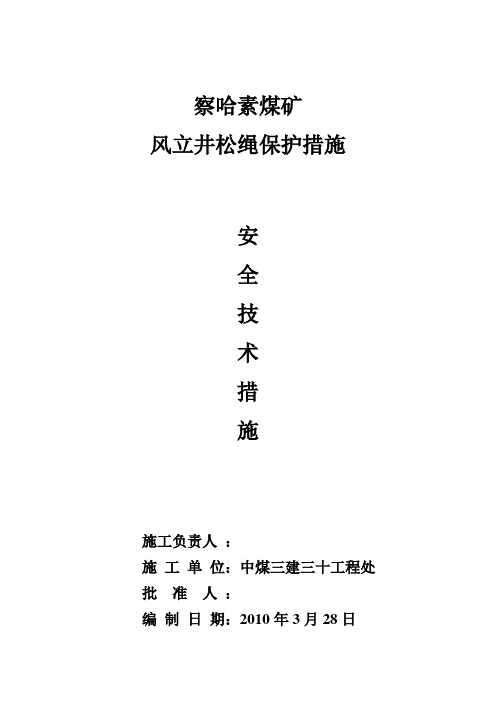

察哈素煤矿
风立井松绳保护措施
安
全
技
术
措
施
施工负责人：
施工单位：中煤三建三十工程处批准人：
编制日期：2010年3月28日
措施名称：察哈素风立井松绳保护安全技术措施
松绳保护安全技术措施
一、概述
察哈素风立井工程由我单位负责施工，现已开挖387米，一期工程还没有结束。

根据煤矿的安全操作规程要求：缠绕式提升绞车必须设置松绳保护装置并接入安全回路和报警回路，在钢丝绳松弛时能自动断电并报警。

箕斗提升时，松绳保护装置动作后，严禁受煤仓放煤。

另外松绳保护：是在罐笼下放时会出现罐笼已经下放到底部，但绞车工还没有停车，就会出现钢丝绳下放过量的情况。

为了解决这一情况我们会在绞车钢丝绳出绳孔位置安装有圆形滚筒。

此滚筒和安装有继电保护装置和安全回路相连接，当松绳过量的时候钢丝绳就会贴住滚筒，继电器就会动作，绞车就自动掉电。

盘型闸就自动抱闸，以此来防护此种危险动作。

但现在我们的施工在处在一期工程，在立井提升的一期工程中会出现空勾头运行情况从而导致钢丝绳和滚筒相碰。

有以下几种情况：例如在吊桶和底卸式吊桶互换时、在下完钢筋时，在这两个过程中勾头都是处于空着的状态。

在一期工程中以上都是正常使用的情况，但都会造成钢丝绳和带有保护装置的滚筒相碰。

不但无法使绞车开动，而且频繁的会使绞车掉电，损害绞车。

所以说在一期工程立井施工中松绳保护无法投入使用。

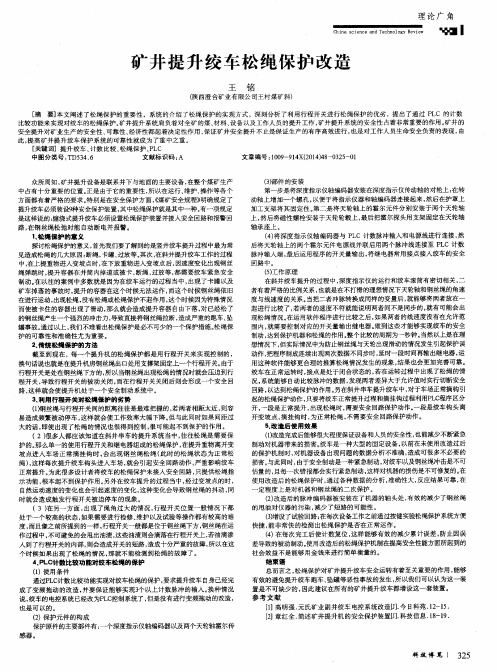

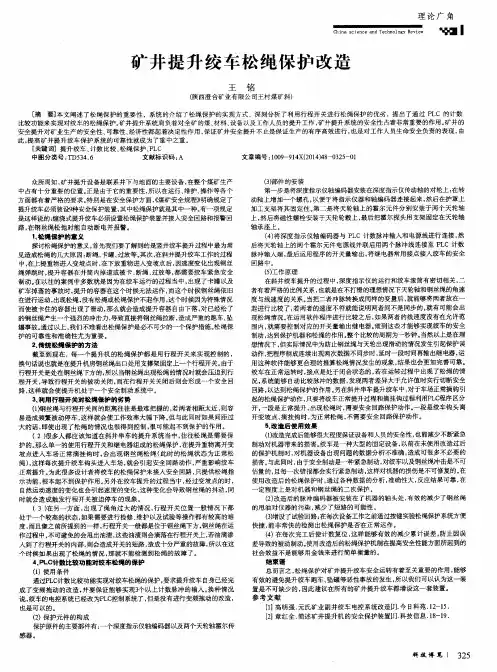

松绳保护改进措施我矿井下在用的主提升机有两部，分别是副暗井绞车和-420轨道暗斜井绞车。

这两部绞车都是用于斜井串车提升，当矿车运行到井口车场时很容易发生松绳事故。

两部绞车的松绳保护保的执行元件采用的是拉线式防爆开关，该开关在松绳保护中使用时存在灵敏度差、动作不可靠等缺陷。

因此，我们针对这一问题对松绳保护进行了改造。

改造措施如下：一执行元器件的选择针对拉线式防爆开关灵敏度差、动作不可靠等缺陷我们特别选用了水银接点作为松绳保护的执行元件。

水银接点是把一些水银封装在一个玻璃管内（见图2），在玻璃管上装有两个电极，当水银接点处在水平位置时，水银停留在玻璃管的中间位置，水银把两个电极连接在一起，两个电极导通。

当水银接点倾斜时，玻璃管中的水银在重力的作用下流向较低的方向。

当倾斜到一定程度时，水银聚集在玻璃管的一端，此时玻璃管中的两个电极不能连接在一起，节点断开。

二松绳保护的构成为解决水银接点的防爆问题，特意把水银接点安装在一个防爆接线三通内（见图2）。

由于水银接点的外壳是玻璃材质，特别容易破碎，所以先把水银接点安装在一个胶皮垫圈上，再用螺栓固定在防爆三通内。

把水银接点的电极引线引出防爆接线三通后串接在绞车电控系统的安全回路中。

为保*水银接点在正常情况下一直处于水平位置，在防爆三通下面用细钢丝悬挂一个小重锤。

在绞车的松绳状态解除后该重锤还有使松绳保护自复位的功能。

三松绳保护的安装将装有水银接点的防爆接线三通和重锤一起悬挂在绞车主滚筒一端的下方适当位置（见图1），在防爆三通上系一根细钢丝，沿滚筒的轴向方向固定在滚筒另一端下方的适当位置。

四工作原理当绞车发生松绳时，滚筒上的钢丝绳会从滚筒上滑落，滑落的钢丝绳压在滚筒下方的细钢丝上（见图1）。

由于细钢丝与防爆接线三通连接在一起，防爆接线三通发生倾斜，其中的水银接点中的水银在重力的作用下流向较低的一端，水银接点的两个电极断开，绞车的安全回路被切断，绞车安全制动。

当松绳解除时，水银接点在重锤的作用下自复位，安全回路接通，司机按下故障复位按钮后，绞车可正常运行。

附件：

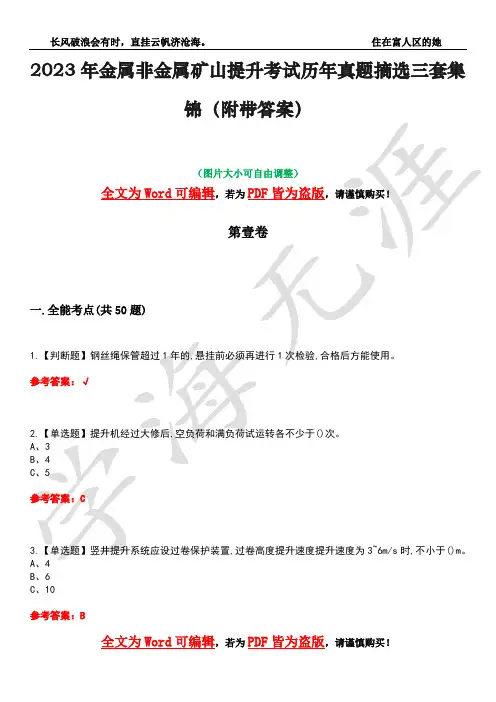

地下开采非煤矿山提升运输系统存在的主要问题
1、井口安全梯子出口封堵或不畅通。

2、竖井井口安全门与提升信号、提升信号与提升机控制未实现闭锁；井口及各提升中段的摇台与提升信号未实现闭锁；竖井井口的阻车器与提升信号未实现闭锁。

3、竖井井底马头门处缺少安全门、阻车器、楔形罐道、过卷防撞梁。

4、防坠装置日常维护不到位，动作不灵活。

未按规定进行脱钩或不脱钩试验。

5、罐笼锈蚀严重或使用无资质厂家生产的罐笼。

6、提升机的综合后备保护装置未投入使用；未安装松绳保护装置或者竖井提升机的松绳保护装置未投入使用；盘形闸间隙保护装置未投入使用。

7、竖井提升机的过卷保护装置失效。

8、提升机缺少脚踏紧急制动装置；无减速信号。

9、主提升机液压站超温、超压保护装置失效。

10、提升机盘形闸间隙调整不均匀。

11、游动滚筒齿轮离合器的到位闭锁未投入使用。

12、提升钢丝绳未做悬挂使用前及使用中的破断拉力试验；提升钢丝绳的破断拉力检测报告结论不合理。

13、斜井提升的阻车器或挡车栏设置不规范，防跑车装置未在常闭状态。

14、提升系统的“班检、日检、周检、月检”制度落实不到位，台账记录不规范。

15、提升操作人员未持证上岗；提升人员时未执行一人操作一人监护制度。

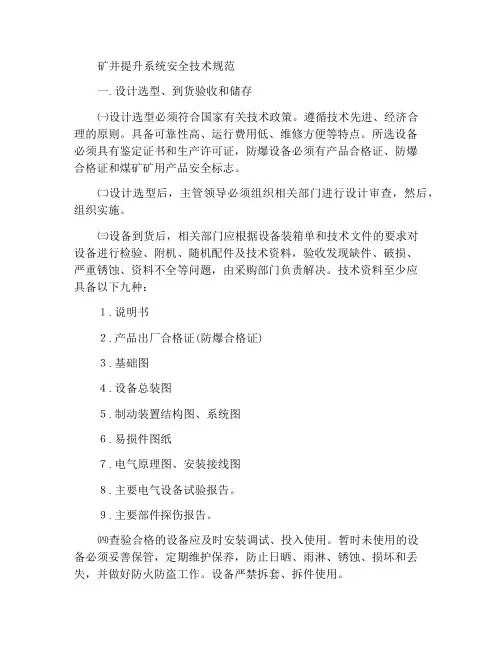

矿井提升系统安全技术规范一.设计选型、到货验收和储存㈠设计选型必须符合国家有关技术政策。
