2017年大众高尔夫GOLF(进口)维修电路图21-数据总线联网

C-TREK 电路图编号 45 / 110.2016 CAN 和 LIN 总线联网、驱动系统 CAN、诊断 CAN、组合仪表 CAN、便捷功能 CAN , CSRA,CSTA自 2016 年 10 月起ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车载电网控制单元F138 - 安全气囊卷簧和带滑环的复位环G397 - 雨水与光线识别传感器J245 - 滑动天窗控制单元J386 - 驾驶员侧车门控制单元J387 - 副驾驶员侧车门控制单元J388 - 左后车门控制单元J389 - 右后车门控制单元J394 - 天窗卷帘控制单元J519 - 车载电网控制单元T3z - 3 芯插头连接T10ab - 10 芯插头连接T10ad - 10 芯插头连接T16h - 16 芯插头连接T16k - 16 芯插头连接T16l - 16 芯插头连接T16m - 16 芯插头连接T16o - 16 芯插头连接T28 - 28 芯插头连接T28a - 28 芯插头连接T28b - 28 芯插头连接T28c - 28 芯插头连接T73 - 73 芯插头连接T73a - 73 芯插头连接197- 接地连接 4，在后部导线束中687- 接地点 1，在中央通道上B264- 连接 1，在车顶导线束中B528- 连接 1（LIN 总线），在主导线束中 B577- 连接（LIN-Bus），在车顶导线束中* - 仅用于不带进入及起动许可的汽车*2 - 仅用于带进入及起动许可的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车载电网控制单元, 诊断接口C - 交流发电机J267 - 后视镜记忆功能控制单元J367 - 蓄电池监控控制单元J519 - 车载电网控制单元J743 - 双离合器变速箱机电装置SC1 - 保险丝架 C 上的保险丝 1SC2 - 保险丝架 C 上的保险丝 2SC14 - 保险丝架 C 上的保险丝 14T2hh - 2 芯插头连接T4 - 4 芯插头连接T16 - 16 芯插头连接T20d - 20 芯插头连接T25 - 25 芯插头连接T73 - 73 芯插头连接T73a - 73 芯插头连接U31 - 诊断接口277- 接地连接 3，在车内导线束中347- 接地连接，在车顶导线束中639- 接地点，在左侧 A 柱上B315- 正极连接 1（30a），在主导线束中B492- 正极连接 3（15），在车内导线束中B590- 连接（K 诊断导线），在车内导线束中B713- 连接 1（诊断 CAN 总线，High），在主导线束中 B714- 连接 1（诊断 CAN 总线，Low），在主导线束中 D52- 正极连接（15a），在发动机舱导线束中D218- 连接 1（LIN 总线），在发动机舱导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色组合仪表中的控制单元, 自动泊车辅助系统控制单元, 车载电网控制单元 , 发动机控制单元 , 双离合器变速箱机电装置J285 - 组合仪表中的控制单元J446 - 自动泊车辅助系统控制单元J519 - 车载电网控制单元J623 - 发动机控制单元J743 - 双离合器变速箱机电装置T16b - 16 芯插头连接T25 - 25 芯插头连接T32 - 32 芯插头连接T73a - 73 芯插头连接T94 - 94 芯插头连接B383- 连接 1（驱动 CAN 总线，High），在主导线束中B390- 连接 1（驱动 CAN 总线，Low），在主导线束中* - 依汽车装备而定*2 - 仅适用于带双离合器变速箱的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色ABS 控制单元, 安全气囊控制单元, 车载电网控制单元J104 - ABS 控制单元J234 - 安全气囊控制单元J500 - 助力转向控制单元J519 - 车载电网控制单元T3as - 3 芯插头连接T47 - 47 芯插头连接T50 - 50 芯插头连接B383- 连接 1（驱动 CAN 总线，High），在主导线束中 B390- 连接 1（驱动 CAN 总线，Low），在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色自动变速箱控制单元, 车载电网控制单元, 换档杆传感器控制单元 , 收音机J217 - 自动变速箱控制单元J519 - 车载电网控制单元J587 - 换档杆传感器控制单元R - 收音机T8c - 8 芯插头连接T10o - 10 芯插头连接T52 - 52 芯插头连接B383- 连接 1（驱动 CAN 总线，High），在主导线束中B390- 连接 1（驱动 CAN 总线，Low），在主导线束中* - 仅用于带自动变速箱的汽车*2 - 依汽车装备而定*3 - 仅用于带双离合器变速箱 0AM 的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色全自动空调控制单元, 车载电网控制单元, 收音机J255 - 全自动空调控制单元J518 - 进入及起动许可控制单元J519 - 车载电网控制单元J764 - 电子转向柱锁止装置控制单元R - 收音机T16a - 16 芯插头连接T16h - 16 芯插头连接T20 - 20 芯插头连接T32a - 32 芯插头连接T73a - 73 芯插头连接B397- 连接 1（舒适 CAN 总线，High），在主导线束中 B406- 连接 1（舒适 CAN 总线，Low），在主导线束中* - 仅用于带全自动空调的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色空调器控制单元, 车载电网控制单元J285 - 组合仪表中的控制单元J301 - 空调器控制单元J519 - 车载电网控制单元R - 收音机T8c - 8 芯插头连接T10e - 10 芯插头连接T16d - 16 芯插头连接T32 - 32 芯插头连接T73 - 73 芯插头连接T73a - 73 芯插头连接A178- 连接（信息娱乐 CAN 总线，High），在仪表板导线束中 A179- 连接（信息娱乐 CAN 总线，Low），在仪表板导线束中* - CAN 总线（信息娱乐）。

汽车电路图解读与应用部门Division AS - TS版本号Version 03更新日期Date 2017-11目录：I.什么是汽车电路图II.如何看懂电路图III.如何应用电路图 :1).更好的理解和学习汽车电子电气技术2).指导车辆诊断维修汽车的组成* 车身结构* 底盘*动力总成* 电气系统* 特殊装配* 与车型相关什么是汽车电气系统？它有哪些组成部分？汽车电气系统的组成之①电子元件 + ②车辆线束汽车电气系统的组成之③线束连接点汽车电路图是描述整车电气系统各组成部分的电路连通方式及其电流信号作用的技术文件。

①电子元件②车辆线束③线束内部连接点①电子元件目录：I.什么是汽车电路图II.如何看懂电路图III.如何应用电路图 :1).更好的理解和学习汽车电子电气技术2).指导车辆维修II.什么是汽车电路图汽车电路图是描述整车电气系统各组成部分的电路连通方式及其电流信号作用的技术文件。

①电子元件②车辆线束③线束内部连接点①电子元件J623J745 J743J667J668数据总线诊断接口 J533诊断 CAN ：500k 波特J794 (J412)J285 (J362)J386 J387 J255 J518 J926J927 J234J500J104(J981, J540)R242V2 LIN R189CX1J367J764J685**G397J245J519J453J400LIN LIN LIN J527LIN LIN LINLING238J428G805J855J854 LVDSFBASM I B -C A NLINSF-CAN AFS-CANJ446/J791J685 */R J525Most150以控制单元为节点可以更好的理解汽车电路图II. 如何看懂电路图控制单元的节点作用广义基本电路保险丝开关用电器基本电路并联串联汽车基本电路发电机12V-汽车蓄电池⊥负极保险丝SA,SB保险丝SC⊕正极车身接地车身接地蓄电池 / E-BOX盒SB SA SC 保险丝位于车辆仪表板左侧或司机侧脚窝上方SCSA / SB / SC 保险丝保险丝实物展示熔断式保险丝86 8530 87 87a 30 87 86 85继电器点火开关插入钥匙点火开关15电接通点火开关点火瞬间点火开关拔出钥匙点火开关类型1：开关直接控制用电器的供电点火开关类型2：开关传输信号给J519并由其控制用电器的供电电路图中常见电气符号及含义电路图中常见电气符号及含义电路图中常见电气符号及含义大众品牌电路图文件结构：电路图 + 安装位置电路图：通过矢量图展示车辆中各组成部分的实际连接情况安装位置：使用示意图展示控制单元、插头、保险丝和继电器在车辆上的位置大众品牌电路图文件中“电路图结构”部分范例大众品牌电路图文件中“安装位置”结构部分范例（1） （2） （3）（4）（5）1:信息区 2:电路图区 3:注释区4:颜色定义区 5:日期注释区“电路图”部分的功能解读1.信息区：包含了车型信息和编号信息该电路图所适用的车型此处编号表示该页属于Golf A7车型电路图的第1组的第4页“电路图”部分的功能解读“电路图”部分的功能解读2.电路图区:展示了各电气元件在车辆中的实际连接。

高尔夫电路图解析①液位传感器：J285，接地②车外温度传感器：J285，接地③驾驶员侧车内上锁按钮: J386，接地④车门接触开关：车门控制单元，接地。

⑤滑动天窗调节器⑥油箱盖锁止装置马达：2线全接J519⑦防炫目车内后视镜：15电，J519（RF），W1，接地⑧点火开关：4线全接J527。

备注：点火钥匙拔出锁止电磁铁2线全接J527.⑨防盗识别线圈：2线全接J285⑩信号喇叭控制：2线接J527。

11 信号喇叭继电器：J519---接地，30电---喇叭12 倒车灯开关：15电，J51913 可加热后窗玻璃继电器：30电---J519，30--用电器14 刮水器马达控制单元：1线接J519（Lin）线，30电，接地。

备注：光线与雨水识别传感器，1条Llin 线通过刮水器马达的Lin线与J519相通15 后窗玻璃刮水器马达：2线接J519，75电，接地16 点烟器：75电, 接地17 真空传感器：3线全接J10418 驱动防滑按钮：15电，J10419 头部安全气囊有2根线20 侧面安全气囊有3根线，其中一条是接地线21 安全带开关：J234。

接地22 副驾驶座椅占用传感器和安全带开关串联，电路为：J234--占用传感器—安全带开关23 扇热风扇单元：30电，87电，J623，接地24 驾驶员座椅温度传感器：J774，接地。

加热丝：J774，接地25 驻车辅助传感器：3线接J446，其中一根线是接地线26 驻车辅助按钮：J446，接地27 大灯清洗继电器线圈：30电---J51928 空调压缩机调节阀：空调控制单元，接地29 高压传感器：15电，空调控制单元，接地30 中间出风口温度传感器：2线全接空调控制单元31 蒸发器出口出的温度传感器：1线接J301，1线接空调线束中32 气流分配伺服马达电位计。

备注：空调系统中的风门电位计都由一根线与其他的风门电位计相连接，并且还与温度传感器相连接33 鼓风机是由空调控制单元J301供电，通过改变开关串联电阻的多少来改变鼓风机的转速34 阳光照射光电传感器1和2: 3线接空调控制单元，1线接空调线束中35 倒车灯开关在变速箱上36 主控继电器线圈：30电----J62337 50电是由15电继电器提供给J682。

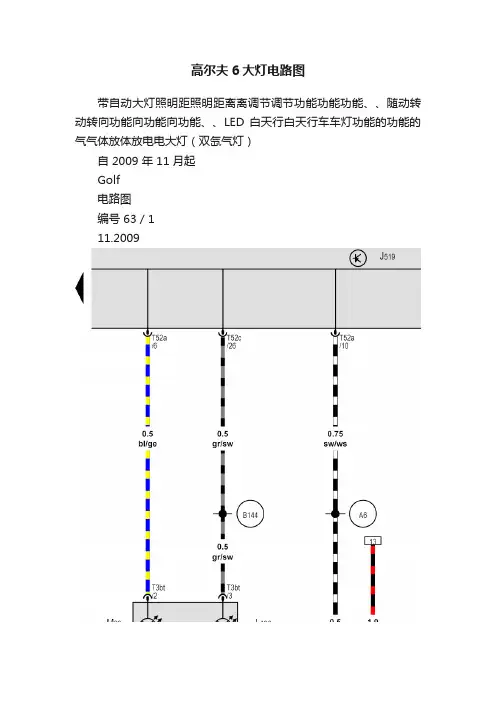

高尔夫6大灯电路图带自动大灯照明距照明距离离调节调节功能功能功能、、随动转动转向功能向功能向功能、、LED 白天行白天行车车灯功能的功能的气气体放体放电电大灯（双氙气灯）自 2009 年 11 月起Golf电路图编号 63 / 111.2009ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs=粉红色左侧气体放体放电电灯泡控制泡控制单单元, 车载电车载电网网控制器, 左侧气体放体放电电灯泡, 左侧白天行天行车车灯和停和停车车灯灯灯灯泡泡, 左侧静态弯道灯, 左前左前侧侧灯, 左侧远侧远光光灯和近光和近光灯灯转换电转换电磁磁铁J343 -左侧气体放电灯泡控制单元J519 -车载电网控制器L13 -左侧气体放电灯泡L186 -左侧白天行车灯和停车灯灯泡M5 -左前转向信号灯灯泡M51 -左侧静态弯道灯M90 -左前侧灯N347 -左侧远光灯和近光灯转换电磁铁T3bt - 3 芯插头连接T14g - 14 芯插头连接T52a - 52 芯插头连接T52c - 52 芯插头连接376 - 接地连接 11，在主导线束中381 - 接地连接 16，在主导线束中 655-接地点，在左侧大灯上 A6 -正极连接（左转向信号灯），在仪表板导线束中 B144- 正极连接（58L ），在车内导线束中ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs=粉红色车载电车载电网网控制器, 右侧气体放体放电电灯泡, 右侧白天行白天行车车灯和停和停车车灯灯灯灯泡泡, 右前侧灯J344 -右侧气体放电灯泡控制单元J519 -车载电网控制器L14 -右侧气体放电灯泡L188 -右侧白天行车灯和停车灯灯泡M7 -右前转向信号灯灯泡M52 -右侧静态弯道灯M91 -右前侧灯N348 -右侧远光灯和近光灯转换电磁铁T3bu -3 芯插头连接T14h - 14 芯插头连接T52a - 52 芯插头连接T52c - 52 芯插头连接378 - 接地连接 13，在主导线束中656 -接地点，在右侧大灯上 A5 -正极连接（右转向信号灯），在仪表板导线束中 B143- 正极连接（58R ），在车内导线束中 B167- 连接（56b ），在车内空间导线束中Golf电路图编号 63 / 6ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色车灯开关, 仪表板中的控制表板中的控制单单元, 车载电车载电网网控制器, 数据总线诊总线诊断断接口E1 -车灯开关J285 -仪表板中的控制单元J519 -车载电网控制器J533 -数据总线诊断接口T10h - 10 芯插头连接T20 - 20 芯插头连接T32 - 32 芯插头连接T52a - 52 芯插头连接T52c - 52 芯插头连接B383 - 连接 1（驱动系统高速 CAN 总线），在主导线束中B390 - 连接 1（驱动系统低速 CAN 总线），在主导线束中 B397 - 主导线束中的连接 1（舒适 / 便捷功能 CAN 总线，高速） B398 - 主导线束中的连接 2（舒适 / 便捷功能 CAN 总线，高速） B406 - 主导线束中的连接 1（舒适 / 便捷功能 CAN 总线，低速） B407 - 主导线束中的连接 2（舒适 / 便捷功能 CAN 总线，低速）Page 7 of 7WI-XML。

CAN 和 LIN 总线联网、驱动系统 CAN 、诊断 CAN 、组合仪表 CAN 、便捷功能 CAN 自 2013 年 4 月起B273A10.56.00.56.035.0ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色蓄电池, 端子 15 供电继电器, 供电继电器 2，端子 15A 蓄电池J329端子 15 供电继电器J681供电继电器 2，端子 15J935转换器盒SA4保险丝架 A 上的保险丝 41接地带，蓄电池 - 车身44接地点，左侧 A 柱下部378接地连接 13，在主导线束中B273正极连接（15），在主导线束中B317正极连接 3（30a），在主导线束中B491正极连接（75），在车内导线束中*仅适用于带进入及起动许可的汽车1516171819202122232425262728B273DA1bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色B273B318B626*B625B390B390B383G 3973740.350.350.350.350.50.35*20.35gr/rt T3a /3LIN1.0 1.5ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色T2525 芯插头连接T3232 芯插头连接T52b 52 芯插头连接T73b 73 芯插头连接U31诊断接口44接地点，左侧 A 柱下部370接地连接 5，在主导线束中374接地连接 9，在主导线束中605接地点，在上部转向柱上B383连接 1（驱动系统 CAN 总线，High），在主导线束中B390连接 1（驱动系统 CAN 总线，Low），在主导线束中B625连接（K 诊断导线），在主导线束中*仅适用于带双离合器变速箱 0AM 的汽车*2仅适用于带自动变速箱的汽车B390B390B383B383G 85J 104R G 85J 104R0.35or/sw T16e /10CAN-H 0.35or/sw T47/12CAN-H 0.35or/gn*T8f /1CAN-H 0.35or/br T47/13CAN-L 0.35or/br*T8f /5CAN-L0.35or/br T16e /9CAN-L ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色T8f 8 芯插头连接T16e 16 芯插头连接T4747 芯插头连接B383连接 1（驱动系统 CAN 总线，High），在主导线束中B390连接 1（驱动系统 CAN 总线，Low），在主导线束中*仅适用于带有收音机 MIB-G 标准型的汽车B390B390B383B383J 500J 623J 234J 500J 623J 2340.35or/sw T3aa /2CAN-H 0.35or/sw T94/68CAN-H 0.35or/sw T50/49CAN-H 0.35or/br T3aa /1CAN-L 0.35or/br T94/67CAN-L 0.35or/brT50/50CAN-Lws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色T3aa 3 芯插头连接T5050 芯插头连接T9494 芯插头连接B383连接 1（驱动系统 CAN 总线，High），在主导线束中B390连接 1（驱动系统 CAN 总线，Low），在主导线束中B390B383J 217J 743F 189J 217J 743F 1890.35or/swT52b /46CAN-H 0.35or/sw T25/13CAN-H 0.35or/sw T10i /7CAN-H 0.35or/br T52b /34CAN-L 0.35or/br T25/12CAN-L 0.35or/br*2T10i /8CAN-Lws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色T10i 10 芯插头连接T2525 芯插头连接T52b52 芯插头连接B383连接 1（驱动系统 CAN 总线，High），在主导线束中B390连接 1（驱动系统 CAN 总线，Low），在主导线束中*仅适用于带自动变速箱的汽车*2仅适用于带双离合器变速箱 0AM 的汽车B406B406J 255B397R J 503J 255R J 5030.35or/brT20g /6CAN-L 0.350.350.35or/gn *2T8f /1CAN-H 0.35or/gnT16q /9CAN-H 0.35or/swT20g /5CAN-H 0.35or/br *2T8f /5CAN-L 0.35or/brT16q /10CAN-Lws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色T73b73 芯插头连接B397连接 1（舒适/便捷系统 CAN 总线，High），在主导线束中B406连接 1（舒适/便捷系统 CAN 总线，Low），在主导线束中*仅适用于带 Climatronic 自动空调的汽车*2仅适用于带有收音机 MIB-G 入门型的汽车*3仅适用于带收音机-导航系统 RNS 315 的汽车B406B397J 518J 764R R J 518J 7640.35or/gnT32b /32CAN-H 0.35or/gnT16a /16CAN-H 0.35or/brT32b /16CAN-L 0.35or/br*T16a /15CAN-L0.35or/gn *2T8f /4CAN-H 0.35or/br *2T8f /3CAN-L ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色T8f 8 芯插头连接T16a 16 芯插头连接T32b32 芯插头连接B397连接 1（舒适/便捷系统 CAN 总线，High），在主导线束中B406连接 1（舒适/便捷系统 CAN 总线，Low），在主导线束中*仅适用于带进入及起动许可的汽车*2仅适用于带有收音机 MIB-G 标准型的汽车B528F 138J 386J 387J 388J 389J 4530.5vi/wsT10a /100.5vi/ws/1T10f /3LIN vi/wsT28b0.5vi/ws/7T6d /5LINvi/wsT28c 0.5vi/ws/5T16c /5LIN vi/ws/50.5vi/wsT28d T16d /5LIN 0.5gr*T6an /3LINws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色安全气囊卷簧和带滑环的复位环, 车载电网控制单元F138安全气囊卷簧和带滑环的复位环J386驾驶员侧车门控制单元J387副驾驶员侧车门控制单元J388左后车门控制单元J389右后车门控制单元J453多功能方向盘控制单元J519车载电网控制单元T6an 6 芯插头连接T6d 6 芯插头连接T10a 10 芯插头连接T10f 10 芯插头连接T12c 12 芯插头连接T16c 16 芯插头连接T16d 16 芯插头连接T16e 16 芯插头连接T28b 28 芯插头连接T28c 28 芯插头连接T28d 28 芯插头连接T73b73 芯插头连接B528连接 1（LIN 总线），在主导线束中*仅适用于带多功能方向盘的汽车。

9 - 三角箭头，指示该元件在电路图下一页有延续10 - T73b/51 - T73b 73 51上多针插头代号、，例如：，针，触点BCM 车身控制器多针脚插头触点数及所连接的触点号2 - 指示导线的延续，框内的数字指示导线在相同编号的部分有延续1 - SC21 21 ( 5A )保险丝代号，图中“”表示保险丝盒中号位保险丝3 - 元件上插头的代号，表示该插头的代号、触点数和所连接的触点号，例如：多针脚插头，针，触点T32/13 - T3232 134 - 线束内部连接的代号，可以在电路图中处查到该不可拆式连接位于哪个线束内元件代号及名称5 - 指示内部接线的去向，数字表示电路图中下一个部分有相同数字的内部接线相连6 - ( 4 5 )元件的符号参见第、页7 - 三角箭头，指示该元件在电路图上一页有延续8 - T4ac/4 - T4ac 4 4线束的插头连接代号，，例如：多针脚插头，针，触点表示该插头的代号、触点数和所连接的触点号11 - 接线端子号，元件上的接线端子号或多针插头触点号12 - - 30 = 30端子代号在继电器上，表示继电器上单个端子，例如继电器上的端子13 - -继电器位置编号在继电器板上14 - ( : ) 导线截面积单位平方毫米和颜色15 - 元件代号，可以在电路图查到元件名称中处元件代号及名称16 - ( )内部连接细实线，这个连接并不是作为导线存在，而是表示元件或导线束内部的电路17 - 接地点的代号，可以在电路图查到接地点在车上的位置中处元件代号及名称18 - 551 003 07 10 08 电路图图号，例如：，表示车型，表示组号，表示页码，表示月份，表示年份551-003071008可加热后窗玻璃电磁阀天线螺旋弹簧换档杆锁电磁阀J过热保险丝收音机喇叭爆震传感器收音机15蓄电池后由开关控制的正极来自点火起动开关的端子( / ) 15a由点火起动开关控制的正极保险丝后/ ( )30直接由蓄电池正极输出31蓄电池负极，或车辆接地50 50b 点火起动开关用于起动电机的输出/告知车身控制器，车辆处于点火瞬间的电信号54制动灯56灯光开关用于变光和远光切换的输出56a远光56d变光开关上的超车接线柱56b 变光58侧灯、尾灯、牌照灯58d 开关和仪表板照明照明亮度调节( )58L左侧灯、尾灯和停车灯端子意义58R 71a 右侧灯、尾灯和停车灯方向盘喇叭控制的电信号75在起动时由点火起动开关控制的用于切断用电器并保证蓄电池电流的输出端子/85继电器上，绕组末端输出接线柱87继电器上常开触点输出接线柱BLL BLR BLS BTS左转向灯右转向灯2 刹车开关信号1 刹车开关信号CAN - H CAN - L ，驱动系统，驱动系统在驱动控制单元之间的数据总线发动机、自动变速箱、、数据总线诊断接口， ( ABS )……CAN - H CAN - L ，舒适系统，舒适系统在舒适系统中央控制单元之间的舒适系统数据总线车门控制单元，，车载电源控制单元，数据总线诊断接口，…… ( Climatic )CANH - KI CANL - KI 组合仪表和数据总线诊断接口之间的数据总线CAN - H Infotainment CAN - L Infotainment，，数据总线接口和收音机、放大器之间的数据总线 K NSL GND 控制单元的诊断导线后雾灯接地NSW 前雾灯86继电器上，绕组始端输入接线柱86s 将钥匙从点火起动开关拔下后由点火起动开关切断正极 / / 端子意义P停车灯供电PL PR TK Xr Xz 左侧驻车灯右侧驻车灯车门触点雾灯供电大灯供电端子意义上海晶锐轿车 ( Fabia ) 电气布置图发动机车型 ( 1.6L CDE )2008.10仪表板线束后盖线束发动机预装线束驾驶员侧车门线束驾驶员座椅线束发电机线束后保险杠线束左前后视镜线束名称右前后视镜线束空调线束前座乘客座椅线束前座乘客侧车门线束后车门线束+ _ D T41A M5N95H T8T2bf T2z F138T8b T52b J217V7T2s T2aL D2蓄电池盖上的保险丝盒、(S SA)N88 N89 N91N92 N93 N282 N283N90发动机预装线束S1 S2 S3 S4 S5 S6 SA4 SA1 SA2 SA5 SA6汽车技师帮技术资料---大众维修电路图(晶锐电路)。
