绪论1检测一个圆柱体的直径，请想出尽可能多的检测方法，并分析这些方法中的误差影响因素和大小。

答:a、使用游标卡尺测量，误差主要为人手安放直径相对位置的准确性；b、使用软绳沿直径轴向缠绕，多绕几圈求平均值，利用周长与直径的关系计算，误差主要是缠绕绳与轴线的垂直情况，与游标尺相比，减少了单个测量的误差；c，采用标准件，使用磁力表架进行测量，此种测量精度较高，一般在0.02mm。

2请举例说明动态特性和静态特性的区别。

答：动态特性的函数与时间相关，即时间不同，特征值不尽相同；而静态特性与时间无关。

如，温度传感器的线性度是通过一定时间稳定后才测量温度，而温度变化引起的温度传感器发生变化的滞后则属于动态特性。

3说明传感器与检测技术的发展趋势。

答：a、不断拓展检测范围，努力提高检测精度和可靠性；b、传感器逐渐向集成化、组合式、数字化方向发展；c、重视非接触式检测技术研究；d、检测系统智能化。

4说明频率域分析能解决的问题。

答: 频域描述反映信号的频率组成及幅值、相位关系。

为了解决不同的问题，往往需要掌握信号的不同方面的特征，因而可采用不同的信号描述方式。

例如，评定机器振动烈度，需要振动速度的均方根值作为判据，而在寻找振动源头时则需要掌握振动信号的频率分量，需要采用频域描述。

项目一1设想一个方案使用光电接近开关检测转速。

答：在转轴上粘接一个小面积的反光板，试验光电接近开关的敏感距离，安放光电接近开关，这样，转轴每转一圈，光电开关输出一个脉冲，利用计数器表头，或者人工计数，计量转动圈数的时间，利用转速公式获得转速。

2使用数显表配合接近开关，设计一个方案，检测传送带上的输运物料的个数。

答：在传送带边上设计一个接近开关，并测试其对物料的敏感距离，然后将其信号线按照实训任务中的方法连接，即可在数显表上显示来料个数。

3上网查找一个接近开关的生产厂家，并介绍其生产接近开关的型号和应用场合。

答：/products.asp?id=65，上海巨马。

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。

传感器与检测技术（第二版）参考答案第1章 检测技术基本知识1.1单项选择:1.B2.D3. A4.B1.2见P1；1.3见P1-P3；1.4见P3-P4；1.5 见P5；1.6 （1）1℃（2）5﹪，1﹪ ；1.7 0.5级、0.2级、0.2级；1.8 选1.0级的表好。

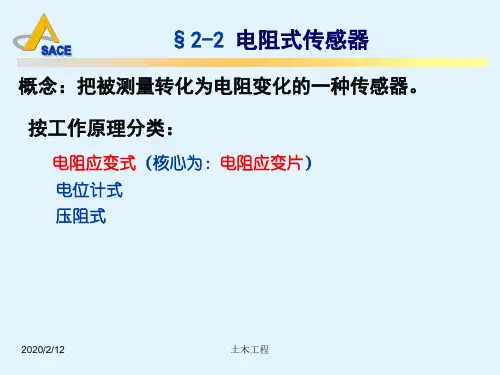

0.5级表相对误差为25/70=3.57﹪, 1.0级表相对误差为1/70=1.43﹪；1.9见P10-P11；1.10见P11- P12；1.11 见P13-P14第2章 电阻式传感器及应用2.1 填空1.气体接触，电阻值变化；2.烧结型、厚膜型；3.加热器，加速气体氧化还原反应；4.吸湿性盐类潮解，发生变化2.2 单项选择1.B 2. C 3 B 4.B 5.B 6. A2.3 P17；2.4 P17；2.5P24；2.6 P24；2.7 P24-P25；2.8 P25；2.9 P26；2.10 P30-312.11 应变片阻值较小；2.12P28，注意应变片应变极性，保证其工作在差动方式；2.16 Uo=4m V ；2.17 P34；2.18 P34；2.19 (1) 桥式测温电路，结构简单。

（2）指示仪表 内阻大些好。

（3）RB:电桥平衡调零电阻。

2.20 2.21 线性范围内，希望传感器的灵敏度越高越好；传感器的延迟时间越短越好；传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。

2.23 P44；2.33 P45第3章 电容式传感器及应用3.1 P53-P56；3.2 变面积传感器输出特性是线性的。

3.3 P58-P59；3.4 P59-P613.5 当环境相对湿度变化时，亲水性高分子介质介电常数发生改变，引起电容器电容值的变化。

属于变介电常数式。

3.6 参考变面积差动电容传感器工作原理。

参考电容式接近开关原理。

3.8 （1）变介电常数式；（2）参P62 电容油料表原理第4章 电感式传感器及应用4.1 单项选择1.B；2.A4.2 P65；4.3 P68；4.4 螺线管式电感传感器比变隙式电感传感器的自由行程大。
