磁感应式接近开关

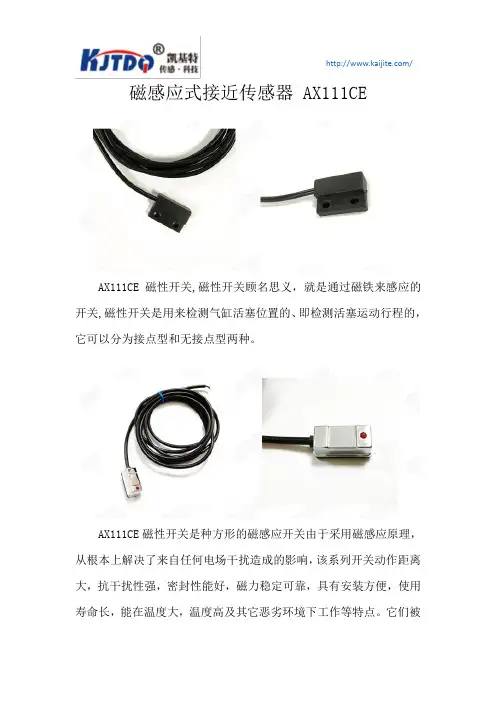

磁感应式接近传感器 AX111CE
AX111CE磁性开关,磁性开关顾名思义，就是通过磁铁来感应的开关,磁性开关是用来检测气缸活塞位置的、即检测活塞运动行程的，它可以分为接点型和无接点型两种。

AX111CE磁性开关是种方形的磁感应开关由于采用磁感应原理，从根本上解决了来自任何电场干扰造成的影响，该系列开关动作距离大，抗干扰性强，密封性能好，磁力稳定可靠，具有安装方便，使用寿命长，能在温度大，温度高及其它恶劣环境下工作等特点。

它们被
广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等，是替代国外进口的国产化产品，是实现控制信号无接触传输的理想部件.。

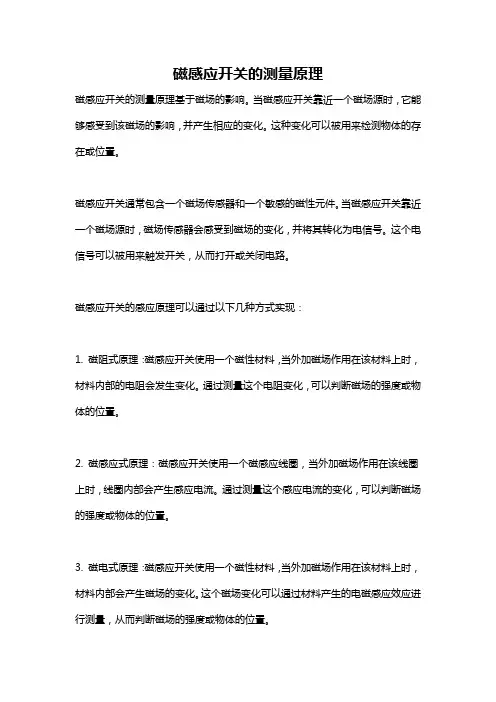

磁感应开关的测量原理
磁感应开关的测量原理基于磁场的影响。

当磁感应开关靠近一个磁场源时，它能够感受到该磁场的影响，并产生相应的变化。

这种变化可以被用来检测物体的存在或位置。

磁感应开关通常包含一个磁场传感器和一个敏感的磁性元件。

当磁感应开关靠近一个磁场源时，磁场传感器会感受到磁场的变化，并将其转化为电信号。

这个电信号可以被用来触发开关，从而打开或关闭电路。

磁感应开关的感应原理可以通过以下几种方式实现：
1. 磁阻式原理：磁感应开关使用一个磁性材料，当外加磁场作用在该材料上时，材料内部的电阻会发生变化。

通过测量这个电阻变化，可以判断磁场的强度或物体的位置。

2. 磁感应式原理：磁感应开关使用一个磁感应线圈，当外加磁场作用在该线圈上时，线圈内部会产生感应电流。

通过测量这个感应电流的变化，可以判断磁场的强度或物体的位置。

3. 磁电式原理：磁感应开关使用一个磁性材料，当外加磁场作用在该材料上时，材料内部会产生磁场的变化。

这个磁场变化可以通过材料产生的电磁感应效应进行测量，从而判断磁场的强度或物体的位置。

总之，磁感应开关的测量原理是通过感受外部磁场的变化，将其转化为相应的电信号，并利用这个电信号来触发开关的动作。

感应开关的分类和比较原理感应开关是一种基于物理原理，利用感应效应将电磁信号转换为电信号的电器元件。

根据其工作方式和开关动作特点，感应开关可以分为多种类型。

常见的感应开关主要包括磁感应开关、光感应开关、声感应开关和温感应开关等。

下面将重点讨论这些感应开关的分类和比较原理。

1. 磁感应开关：磁感应开关是一种利用磁感应效应工作的开关。

它由磁场发生器和检测元件组成。

当探测物体接近磁感应开关时，物体的磁性体质或金属会影响到磁场，从而改变磁感应开关的输出电信号。

常见的磁感应开关有接近开关、磁保持开关和霍尔开关等。

磁感应开关广泛应用于安全门、电梯、楼宇照明等领域。

2. 光感应开关：光感应开关是一种利用光电效应感应光信号的开关。

它由光源、接受器和比较电路组成。

光感应开关通过发射光束，当有物体遮挡或反射光束时，光感应开关的接受器会将光信号转化为电信号，并通过比较电路产生开关信号。

光感应开关广泛应用于自动门、广告光箱、轨道交通等领域。

3. 声感应开关：声感应开关是一种利用声波的传播和接收来实现感应的开关。

它通常由声源、接受器和处理电路组成。

当有声源产生声波时，声感应开关的接受器可以捕捉到声波并转换为电信号，通过处理电路判断是否有物体接近，并产生相应的输出信号。

声感应开关常用于自动湿地刷洗器、语音报警装置等场所。

4. 温感应开关：温感应开关是一种利用温度的变化来控制开关动作的开关。

它通常由温度传感器和控制电路组成。

温感应开关通过感应环境温度的变化，从而控制开关的开闭。

常见的应用场景包括温控水龙头、恒温电炉等。

这几种感应开关的比较原理是根据不同的感应效应来实现对信号的转化和开关动作的触发。

一般来说，它们都是通过将感应信号转化为电信号，并通过处理电路产生开关信号。

其中，磁感应开关是利用物体的磁性质或金属对磁场的影响来触发开关动作；光感应开关是通过光束的阻碍或反射来触发开关动作；声感应开关则是通过声波的传播和接收来触发开关动作；而温感应开关则是通过感应环境温度的变化来触发开关动作。

接近开关的选型是怎样的在自动控制和工业生产中，接近开关是一种非常重要的传感器，它能够通过检测物体的接近或远离来控制设备的操作。

由于不同的应用场景需要不同类型的接近开关，正确的选择和使用接近开关对于生产效率和设备安全至关重要。

本文将介绍接近开关的类型及其选型要点。

接近开关的类型按作用原理分类根据作用原理的不同，接近开关可以分为以下几种类型：1.磁性接近开关：通过磁场感应原理来检测物体的接近或远离。

磁性接近开关通常由磁性传感器和磁铁组成，磁铁被连接到待检测的物体，当物体接近传感器时，磁场会被改变，传感器输出信号。

2.光电接近开关：通过光电传感器检测物体的接近或远离。

光电接近开关可以分为反射型、前导式和侧面式，不同类型的光电接近开关适用于不同的应用场景。

3.感应式接近开关：通过变化的磁场感应原理来检测物体的接近或远离。

感应式接近开关通常分为金属和非金属两种类型，金属类型的感应式接近开关可以用于检测金属物体，非金属类型的感应式接近开关通常用于检测非金属物体。

4.空气缸传感器：空气缸传感器的工作原理是利用磁性的吸盘来吸附和释放空气缸的活塞，实现开关作用。

按外观形态分类根据外观形态的不同，接近开关可以分为以下几种类型：1.直形接近开关：外形直，安装方便，适用于安装空间小的场合。

2.弯形接近开关：外形弯曲，一般用于要探测的物体是弯曲的场合。

3.防爆接近开关：适用于易燃易爆的场合，只要符合相关的国际指标即可。

4.低温、高温接近开关：适用于极端温度环境下的开关。

接近开关的选型要点在选择接近开关时，需考虑以下因素：接近开关的检测距离检测距离是指接近开关探测物体的最大位移距离，如果物体距离过远，接近开关可能无法探测到它。

因此，在选购接近开关时，首先需要考虑它的检测距离是否足够。

接近开关的安装方式不同的接近开关有不同的安装方式，例如直形接近开关适合于固定安装，而弯形接近开关适合于需要弯曲的场合。

因此，在选择接近开关时，需要考虑其安装方式是否与应用场景相匹配。

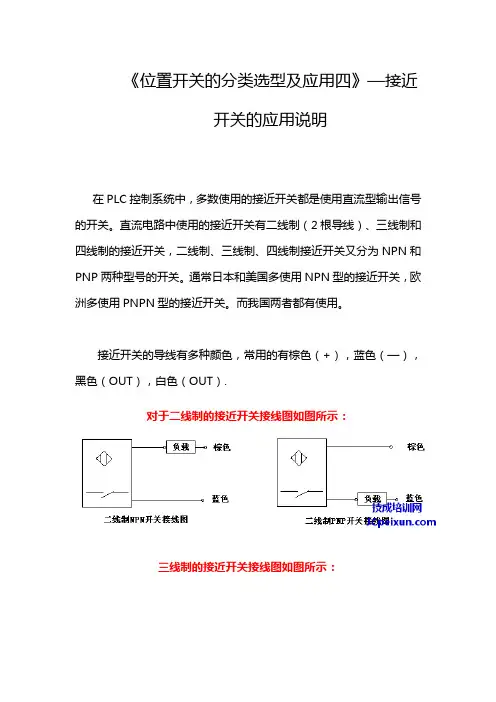

《位置开关的分类选型及应用四》—接近开关的应用说明在PLC控制系统中，多数使用的接近开关都是使用直流型输出信号的开关。

直流电路中使用的接近开关有二线制（2根导线）、三线制和四线制的接近开关，二线制、三线制、四线制接近开关又分为NPN和PNP两种型号的开关。

通常日本和美国多使用NPN型的接近开关，欧洲多使用PNPN型的接近开关。

而我国两者都有使用。

接近开关的导线有多种颜色，常用的有棕色（+），蓝色（—），黑色（OUT），白色（OUT）.对于二线制的接近开关接线图如图所示：三线制的接近开关接线图如图所示：四线制的接近开关有常开和常闭的接线端，接线图如图所示：NPN和PNP开关的区别在于其导通情况，NPN为低电平导通，PNP为高电平导通，换句话说，NPN的接近开关，信号是从负载流向接近开关。

而对于PNP的接近开关来说，信号是从接近开关流向负载。

对于PLC来讲，NPN与PNP开关如何接入到PLC中呢？我们以三菱FX3U的PLC以及西门子S7-200系列的PLC为例来说明NPN和PNP开关如何接入到我们的PLC控制系统中。

根据我们上面的接线图，我们首先需要找出PLC中的负载是什么。

如图所示：我们可以把PLC信号输入端和信号输入端的公共端作为是一个负载的两端，这样我们在根据前面说的接线图以及PNP和NPN的区别就能够很好的完成其接线了。

我们以FX3U的PLC和三线制的NPN开关为例，说明其接线方法（其他的接线方法大家按照相同的方法分析去接线）：NPN型的接近开关的特性为低电平导通，信号从负载流向接近开关，而接近开关的信号输出线必须接PLC的信号输入点，所以当接NPN 型的接近开关时信号是从PLC的输入信号端流出，这样负载的另一端（即公共端COM）就必须接高电平（即接24V+）。

这样才能使得信号从输入点流出。

接线图如下图所示：电源可以使用PLC上面提供的一个24V传感器电源，也可以如上图所示使用外部的开关电源进线供电。

磁性接近开关工作原理
早先的磁传感器，是伴随测磁仪器的进步而逐步发展的。

在众多的测磁方法中，大都将磁场信息变成电讯号进行测量。

在测磁仪器中探头或取样装置就是磁传感器。

随着信息产业、工业自动化、交通运输、电力电子技术、办公自动化、家用电器、医疗仪器等等的飞速发展和电子计算机应用的普及，需用大量的传感器将需进行测量和控制的非电参量，转换成可与计算机兼容的讯号，作为它们的输入讯号，这就给磁传感器的快速发展提供了机会，形成了相当可观的磁传感器产业。

接近开关是传感器家族中众多种类中的一个，它是利用电磁工作原理，用先进的工艺制成的，是一种位置传感器。

它能通过传感器与物体之间的位置关系变化，将非电量或电磁量转化为所希望的电信号，从而达到控制或测量的目的。

接近传感器目前所采用的原理有电感式、磁式、光学式、超声式和电容式等。

本文介绍了几种常用的接近开关，并对它们的原理与应用进行了说明
1．电容式接近开关
原理：
电容式接近开关的敏感元件由导电极板系统组成，可被视为一个或一组电容，附近出现或经过的导电体和介电体改变极板系统中的静电场分布，从而改变敏感元件的电容。

信号处理电路检测出这种变化，就可以检测出目标物体的接近。

相比之下，电容式传感器的结构较为简单、工作阻抗高，因而功耗较低，此外通过锁频或频谱扩展载波调制技术，可以使之不受寄生或有意的干扰影响。

其他方案则很难达到设计者的要求。

机械开关的稳定性和可靠性较差磁敏感方式功耗过大，也容易受外磁场的影响；光学式和超声式传感器的结构较为复杂，容易受外界干扰。

2．电感式接近开关
原理：。

YL-235A设备安装调试的技术运用一、有关传感器（接近开关）YL-235A各工作单元所使用的传感器都是接近传感器，它利用传感器对所接近的物体具有的敏感特性来识别物体的接近，并输出相应开关信号，因此，接近传感器通常也称为接近开关。

接近传感器有多种检测方式，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕捉检测体的接近引起的电气信号的容量变化的方式、利用磁石和引导开关的方式、利用光电效应和光电转换器件作为检测元件等等。

YL-235A所使用的是磁感应式接近开关、电感式接近开关、漫反射光电开关和光纤型光电传感器等。

下面只介绍简介它们的基本工作原理和安装调试方法。

1.1 磁感应式接近开关磁感应式接近开关又称磁性开关，是气动系统最常用的检测位置的传感器。

图1-1是安装在一个直线气缸上的两个磁性开关。

图1-1 安装上直线气缸的磁性开关从图1-1可以看到，气缸两端分别有缩回限位和伸出限位两个极限位置，自动控制中往往需要这两个位置的信息，以便实现控制功能。

获取信息的方法是在这两个极限位置都分别装有一个磁感应接近开关。

当磁性物质接近传感器时，传感器便会动作，并输出传感器信号。

若在气缸的活塞（或活塞杆）上安装上磁性物质，在气缸缸筒外面的两端位置各安装一个磁感应式接近开关，就可以用这两个传感器分别标识气缸运动的两个极限位置。

当气缸的活塞杆运动到哪一端时，哪一端的磁感应式接近开关就动作并发出电信号。

在PLC的自动控制中，可以利用该信号判断推料及顶料缸的运动状态或所处的位置，以确定工件是否被推出或气缸是否返回。

在磁性开关上设置有LED显示用于显示其信号状态，供调试时使用。

磁性开关动作时，输出信号“1”，LED亮；磁性开关不动作时，输出信号“0”，LED不亮。

磁性开关的安装位置可以调整，调整方法是松开它的紧定螺栓，让磁性开关顺着气缸滑动，到达指定位置后，再旋紧紧定螺栓。

磁性开关有蓝色和棕色2根引出线，使用时蓝色引出线应连接到PLC输入公共端，棕色引出线应连接到PLC输入端。

接近开关的原理接近开关是一种常用的开关类型，它的原理是通过接近物体来改变开关的状态。

接近开关通常被用于自动化控制系统中，比如工业机械自动化、电梯自动控制等。

接近开关的工作原理基于磁性和电磁感应。

它由一个线圈和一个铁芯组成。

当线圈通电时，会在铁芯中产生磁场。

当有物体靠近时，物体会影响磁场的分布，从而改变线圈中感应到的电流大小。

这个电流大小的变化就可以被用来控制开关的状态。

接近开关有很多种不同的类型。

其中最常见的是磁感应型接近开关和电容型接近开关。

磁感应型接近开关是利用铁磁性物体对磁场的影响来改变开关状态的。

当有铁磁物体靠近时，会改变接近开关中线圈感应到的电流大小，从而改变开关状态。

磁感应型接近开关通常被用于检测金属物体的位置、距离和方向等。

电容型接近开关则是利用电容原理来工作的。

当有物体靠近电容型接近开关时，会改变电容器的电容值，从而改变开关状态。

电容型接近开关通常被用于检测非金属物体的位置、距离和方向等。

除了磁感应型和电容型接近开关外，还有一些其他类型的接近开关，比如光电型接近开关、超声波接近开关等。

它们的工作原理也都不同。

接近开关在自动化控制系统中有着广泛的应用。

比如，它可以被用于检测工业机械的运动状态，从而实现自动控制。

它还可以被用于电梯门的自动开关、自动灯光控制等。

然而，接近开关也存在一些应用上的限制。

比如，磁感应型接近开关只能检测铁磁性物体，不能检测非铁磁性物体。

电容型接近开关也只能检测非金属物体，不能检测金属物体。

总的来说，接近开关是一种十分实用的开关类型，它的工作原理基于磁性和电磁感应。

不同类型的接近开关有着不同的应用场景和限制。

在自动化控制系统中，接近开关有着广泛的应用前景。

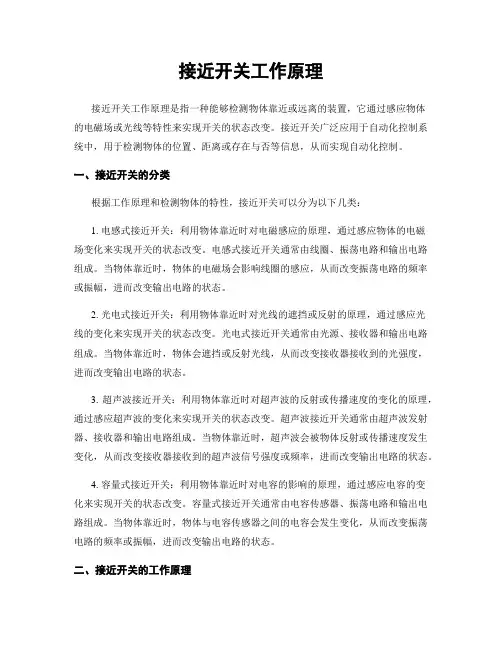

接近开关工作原理接近开关工作原理是指一种能够检测物体靠近或远离的装置，它通过感应物体的电磁场或光线等特性来实现开关的状态改变。

接近开关广泛应用于自动化控制系统中，用于检测物体的位置、距离或存在与否等信息，从而实现自动化控制。

一、接近开关的分类根据工作原理和检测物体的特性，接近开关可以分为以下几类：1. 电感式接近开关：利用物体靠近时对电磁感应的原理，通过感应物体的电磁场变化来实现开关的状态改变。

电感式接近开关通常由线圈、振荡电路和输出电路组成。

当物体靠近时，物体的电磁场会影响线圈的感应，从而改变振荡电路的频率或振幅，进而改变输出电路的状态。

2. 光电式接近开关：利用物体靠近时对光线的遮挡或反射的原理，通过感应光线的变化来实现开关的状态改变。

光电式接近开关通常由光源、接收器和输出电路组成。

当物体靠近时，物体会遮挡或反射光线，从而改变接收器接收到的光强度，进而改变输出电路的状态。

3. 超声波接近开关：利用物体靠近时对超声波的反射或传播速度的变化的原理，通过感应超声波的变化来实现开关的状态改变。

超声波接近开关通常由超声波发射器、接收器和输出电路组成。

当物体靠近时，超声波会被物体反射或传播速度发生变化，从而改变接收器接收到的超声波信号强度或频率，进而改变输出电路的状态。

4. 容量式接近开关：利用物体靠近时对电容的影响的原理，通过感应电容的变化来实现开关的状态改变。

容量式接近开关通常由电容传感器、振荡电路和输出电路组成。

当物体靠近时，物体与电容传感器之间的电容会发生变化，从而改变振荡电路的频率或振幅，进而改变输出电路的状态。

二、接近开关的工作原理不同类型的接近开关有不同的工作原理，下面以光电式接近开关为例进行详细介绍。

光电式接近开关由光源、接收器和输出电路组成。

光源通常为红外光源，发射红外光束。

接收器用于接收光源发射的光束，并将接收到的光信号转换为电信号。

输出电路根据接收到的光信号的强弱或变化来改变开关的状态。

KSC1010A-1/220 防爆磁性接近开关说明书湖北杭荣电气有限公司一、概述本公司生产的KSC1010系列防爆磁性接近开关在吸取国内外类似开关的优点上，结合我国矿井提升机电控系统的实际需要并按照Q/WFL001-2005标准设计制造而成。

KSC1010系列防爆磁性接近开关为防爆特殊型结构，其标志为“ExsI”防护等级为IP54。

它采用磁感应原理，无碰撞且抗干扰能力强。

主要用于检测运动物体的位置，当运动物体上的磁钢通过时，接近开关输出触点闭合，离开时断开。

广泛适用于煤矿、化工、石油等有爆炸性危险的场所，是现代自动控制系统中的理想传感器。

型号KSC1010囗―1/220含义如下：一、工作原理KSC1010系列防爆磁性接近开关采用磁感应原理，经电子功率放大，以实现对外接电路的通断控制。

KSC1010系列防爆磁性接近开关与KY35系列控制磁钢配合使用。

开关固定安装在需要控制的位置，磁钢直接安装在被控制的运动物体外侧，磁钢往返经过开关时驱动开关工作。

二、技术参数1、技术指标a、开关工作电压范围Ue：（AC、DC）10V～250V。

b、开关zui大工作电流Ie：（AC、DC）1Ac、开关额定容量：220Wd、开关接点形式：1代表：常开、2代表：常闭、3代表：一常开一常闭、4代表：方向记忆、5代表：一开一闭转换记忆式e、开关与磁钢之间zui快相对运动速度：15m/sf、开关与磁钢有效动作距离视磁钢大小而定，zui大动作距离160mm2、使用环境条件a、环境温度-20℃～50℃b、海拔不超过2000mc、周围空气温度为25℃时，zui大相对湿度不大于95±3%d、可在有溅水、尘埃、腐蚀性介质以及爆炸危险环境和无强磁场的工作环境三、尺寸、重量1、外形及安装尺寸：（如图1）2、重量：KSC1010A-1/220型 9.60千克、KSC1010B-1/220型 3.70 千克、KSC1010G-1/220型1.36 千克一、安装、调试1、开关安装前完好性检查开关接入电源输出到负载25W灯泡或小型继电器，将磁钢垂直对准开关中心线，在规定的有效距离内往返移动，开关能按接点形式工作，证明开关性能良好，如不能按开关接点形式工作，检查引出线是否接错。

磁感应接近开关工作原理
磁感应接近开关是一种基于磁场感应原理工作的传感器装置，它通常由磁铁和线圈组成。

当磁感应接近开关靠近感应物体时，感应物体的磁场会影响到磁铁和线圈之间的磁场分布，从而使得线圈中感应出电压或电流的改变。

通过检测和分析这种电压或电流的变化，可以实现对感应物体的接近状态进行检测和测量。

磁感应接近开关工作的基本原理是利用磁场感应规律。

根据法拉第电磁感应定律，当磁场的磁通量发生变化时，会在闭合线圈中产生电动势。

因此，当感应物体靠近磁感应接近开关时，其磁场会引起线圈中的磁通量发生变化，进而在线圈中产生感应电动势。

具体而言，磁感应接近开关的工作过程如下：
1. 当感应物体远离磁感应接近开关时，感应物体的磁场对磁铁和线圈的磁场影响较小，磁通量较小，线圈中电压或电流保持基本不变。

2. 当感应物体靠近磁感应接近开关时，感应物体的磁场增大，影响到磁铁和线圈的磁场分布，从而使得线圈中的磁通量变化，导致线圈中的感应电流或感应电压发生变化。

3. 磁感应接近开关通常会设置一个阈值，当感应电流或感应电压超过该阈值时，表明感应物体已经接近到预定的距离，开关输出信号表明感应物体接近。

4. 当感应物体离开开关区域时，感应电流或感应电压恢复到初始状态，开关输出信号表明感应物体离开。

综上所述，磁感应接近开关通过感应物体的磁场对磁感应接近开关的磁场分布产生影响，从而实现对感应物体接近状态的检测。

这种接近开关常用于工业自动化领域，用于检测物体的位置、接近、开启或关闭等操作。

接近开关工作原理标题：接近开关工作原理引言概述：接近开关是一种常用的传感器，用于检测物体的接近或者离开。

它在工业自动化领域起着重要作用，能够实现自动化控制和监测。

本文将详细介绍接近开关的工作原理。

一、接近开关的分类1.1 电感式接近开关：通过感应物体的电磁感应来检测物体的接近或者离开。

1.2 光电式接近开关：利用光电传感器来检测物体的位置，当物体接近时，光束被阻挡，从而触发开关。

1.3 超声波接近开关：利用超声波来检测物体的距离，当物体接近时，超声波被反射回来，从而触发开关。

二、接近开关的工作原理2.1 电感式接近开关：当物体挨近电感线圈时，会改变线圈的电感值，从而改变电路中的参数，触发开关。

2.2 光电式接近开关：当物体阻挡光束时，光电传感器会接收到信号，触发开关。

2.3 超声波接近开关：发送超声波信号，当信号被物体反射回来时，接收器会接收到信号，触发开关。

三、接近开关的应用领域3.1 工业自动化：接近开关广泛用于自动化生产线上，用于检测物体的位置和距离。

3.2 家用电器：一些家用电器中也会使用接近开关，用于控制开关和检测物体位置。

3.3 安防监控：接近开关可以用于安防监控系统中，检测人员或者物体的接近。

四、接近开关的优缺点4.1 优点：接近开关灵敏度高，响应速度快，使用方便，能够实现非接触式检测。

4.2 缺点：对环境条件要求较高，受到外界干扰，需要定期维护和校准。

4.3 发展趋势：随着技术的不断发展，接近开关的性能和稳定性将不断提高，应用领域也将不断扩大。

五、接近开关的未来发展5.1 智能化：未来接近开关将更加智能化，能够实现自动学习和适应不同环境。

5.2 多功能化：未来接近开关将具有更多功能，能够实现多种检测和控制操作。

5.3 网络化：未来接近开关将与网络相连，实现远程监控和控制，提高生产效率和安全性。

总结：接近开关作为一种重要的传感器，在工业自动化和其他领域有着广泛的应用。

了解接近开关的工作原理可以匡助我们更好地使用和维护它，同时也可以预测未来接近开关的发展趋势，为我们的生产和生活带来更多便利和安全。

磁感式接近开关工作原理
磁感式接近开关是一种常用的传感器，其工作原理是基于磁场的相互作用。

当有磁性物体靠近磁感式接近开关时，磁场会发生变化，通过传感器的检测和处理，输出相应的信号。

磁感式接近开关的工作原理可分为两种类型：磁阻式和磁感应式。

磁阻式接近开关是利用磁场对磁阻值的影响来实现控制，其工作原理类似于电阻式开关。

当磁性物体靠近传感器时，磁阻值发生变化，从而触发传感器输出信号。

而磁感应式接近开关则是通过磁场对感应元件的影响来实现控制。

当磁性物体靠近感应元件时，磁场会产生感应电流，从而引起传感器输出信号。

由于磁感应式接近开关的灵敏度更高，因此在实际应用中更为常见。

总之，磁感式接近开关是一种基于磁场相互作用的传感器，其工作原理可分为磁阻式和磁感应式。

通过对磁场的检测和处理，能够实现对磁性物体的控制和检测，广泛应用于自动化控制和工业生产中。

- 1 -。

很高兴能为您撰写关于als200d接近式磁感应限位开关的说明书。

以下是我撰写的文章内容：ALS200D接近式磁感应限位开关说明书一、 ALS200D接近式磁感应限位开关概述ALS200D接近式磁感应限位开关是一种用于检测机械位置和运动物体的感应器。

它采用接近式磁感应原理，能够在不接触被检测物体的情况下进行精准的位置检测，具有灵敏度高、反应速度快、寿命长等特点，适用于各种工业场合的位置控制和自动化系统中。

二、 ALS200D接近式磁感应限位开关的工作原理ALS200D接近式磁感应限位开关的工作原理是基于磁感应现象。

当被检测的金属物体靠近感应距离时，感应线圈内的磁场会发生变化，从而引起传感器内部的电路发生变化，最终输出开关信号。

通过这种原理，ALS200D能够精准地检测金属物体的位置和运动状态，实现对设备运行状态的实时监测和控制。

三、 ALS200D接近式磁感应限位开关的特点1. 高灵敏度：ALS200D采用高灵敏的磁感应元件，能够对金属物体进行快速、精准的感应和检测。

2. 高可靠性：经过严格的质量控制和测试，ALS200D具有稳定的性能和长久的使用寿命，可靠性高。

3. 防护等级高：ALS200D采用防水、防尘、防腐蚀的设计，能够适应恶劣的工业环境。

4. 安装方便：ALS200D外形小巧，安装简便，能够适应各种安装场合的需要。

四、 ALS200D接近式磁感应限位开关的应用领域ALS200D接近式磁感应限位开关广泛应用于机械制造、自动化设备、输送设备、包装设备、印刷设备、数控设备等领域。

它能够实现设备的位置控制、物体的定位检测、转换控制等功能，为工业生产提供了重要的支持。

五、 ALS200D接近式磁感应限位开关的个人观点和理解在我看来，ALS200D接近式磁感应限位开关作为一种重要的工业传感器，其在自动化控制和设备监测中扮演着至关重要的角色。

它的高灵敏度、高可靠性和防护等级高的特点，使其能够适应各种恶劣的工业环境，并实现精准的位置控制和监测。

磁感应开关的分类与作用磁感应开关包括磁体以及与磁体相对布置的感应线圈，感应线圈的输出端与开关电路的输入端连接，开关电路的输出端串接在电源的输入端上。

这是个弹片式磁感应开关，活塞到它范围的时候里面的两个弹片会吸合到一起，当然电压就是0了！等不亮的原因是:继电器相当于一个用电设备，分掉了电压，而感应开关上的LED灯是需要1.5伏以上的电压才能点亮的。

TCK系列磁性开关是非机械接触磁性接近开关。

它由磁传感器和电子电路及输出开关组成。

当磁性检测体永磁铁进入TCK开关磁传感器的感应区域，靠磁场作用，TCK开关动作，输出开关信号。

输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。

TCK系列磁性开关有通用型和防爆特殊型两类、四种型号产品：TCK-1型磁性开关；TCK-2型磁性开关；TCK-3型和TCK-4型保持式磁性开关。

TCK-1型感应开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。

静止作用时，处于转换状态，失去磁场作用，自动复位。

类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。

TCK-2型磁性开关，能识别磁场运动方向。

磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。

静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。

S-N极方向磁场过零不转换。

TCK-3型和TCK-4型保持式磁性开关，其作用磁场形式不同。

TCK-3型保持式磁性开关有两个状态，能保持。

当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。

即使失去外界磁场作用、开关上电、失电，仍保持此状态。

当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态，直至下次自下而上动作。

S极磁场上下作用3型磁开关，磁开关转换动作并能保持各个状态，类似用力上下拨动机械式钮子开关一样。

TCK-4型保持式磁性开关，磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。

接近开关如何接线接近开关是一种电气设备，用于检测和控制物体的接近。

它常用于自动控制系统、工业自动化设备、电子设备等领域。

接近开关的接线是其正常工作的基础，正确的接线能确保其功能能够正常发挥。

本文将详细介绍接近开关的接线方式，包括接近开关的类型、常见的接线方法，以及接线时需要注意的事项。

接近开关的类型接近开关根据其工作原理和接线方式的不同，可以分为以下几种类型：1.磁感应型接近开关：通过物体和传感器之间的磁感应效应来检测物体的接近。

它由一个铁芯圈和线圈组成，当检测到物体靠近时，铁芯会被磁场吸引，改变线圈的电阻，从而触发开关动作。

2.光电型接近开关：通过发射器和接收器之间的光束来检测物体的接近。

它由发射器、接收器和信号处理电路组成，当物体接近光束时，接收器接收到的光信号会发生变化，从而触发开关动作。

3.容感型接近开关：通过物体和传感器之间的电容变化来检测物体的接近。

它由两个电极和一个互相绝缘的介质组成，当物体靠近时，介质的电容值发生变化，从而触发开关动作。

4.压力型接近开关：通过物体对开关的压力作用来检测物体的接近。

它由开关本体和弹簧组成，当物体接近时，物体对开关施加压力，使得弹簧变形，从而触发开关动作。

常见的接线方法1.直接接线法：将接近开关的控制电源线和负载线分别与电源和负载相连接。

这种方式适用于线路简单、负载小的情况。

2.串联接线法：将接近开关的控制电源线和负载线以串联的方式连接。

这种方式适用于电源电压较大、负载电流较大的情况。

3.平行接线法：将多个接近开关的控制电源线和负载线以平行的方式连接。

这种方式适用于多个设备同时控制一个负载的情况。

需要注意的事项在接近开关的接线过程中，需要注意以下几个方面：1.选择合适的导线规格：根据实际需要选择合适的导线规格，确保其能够承受电流负荷。

过大或过小的导线规格都会影响接近开关的正常工作。

2.保持接线良好的接触：确保接近开关的接线端子与导线之间的接触良好，避免接触不良或断开，造成信号传输异常。
