第三章 电学基本量的测量

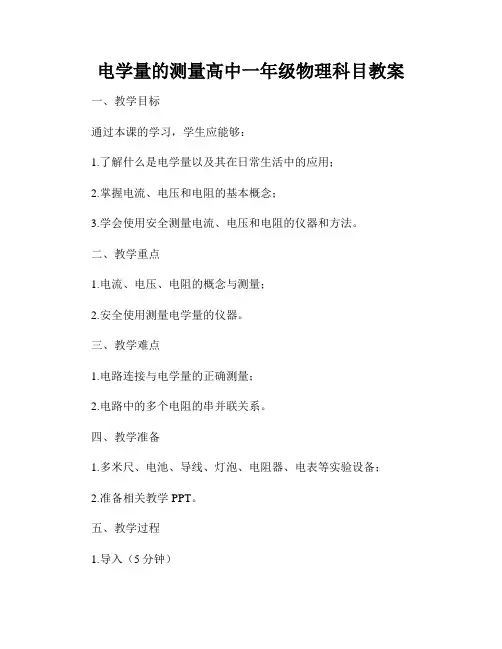

电学量的测量高中一年级物理科目教案一、教学目标通过本课的学习，学生应能够：1.了解什么是电学量以及其在日常生活中的应用；2.掌握电流、电压和电阻的基本概念；3.学会使用安全测量电流、电压和电阻的仪器和方法。

二、教学重点1.电流、电压、电阻的概念与测量；2.安全使用测量电学量的仪器。

三、教学难点1.电路连接与电学量的正确测量；2.电路中的多个电阻的串并联关系。

四、教学准备1.多米尺、电池、导线、灯泡、电阻器、电表等实验设备；2.准备相关教学PPT。

五、教学过程1.导入（5分钟）引导学生回顾前几节课的内容，从电能与电势差的概念出发，让学生思考电学量的测量对日常生活的意义。

2.知识讲解（15分钟）首先介绍电流的概念，通过展示电路图和电流的定义，让学生明白电流是电荷单位时间通过导体的物理量，并解释电流的单位安培。

然后介绍电流的测量，通过实验演示，向学生展示如何使用电表来测量电流。

接着讲解电压的概念，通过电压的定义和电路示意图，让学生理解电压是电势差在电路中的表现，并解释电压的单位伏特。

随后介绍电压的测量方法，通过示范使用多米尺测量电压，并引导学生注意安全使用仪器。

最后讲解电阻的概念，通过电阻的定义和电阻器的结构，让学生了解电阻对电流和电压的影响，并解释电阻的单位欧姆。

介绍电阻的测量方法，通过实验演示，向学生展示如何使用电表或欧姆表来测量电阻。

3.实验操作（30分钟）组织学生进行实验操作，让学生亲自操作安全测量电流、电压和电阻的实验，加深对电学量测量方法的理解。

老师在实验过程中指导学生正确连接电路，并及时解答学生的问题。

4.实践应用（15分钟）让学生参与到实际应用中，例如校园电器设备的维修、家庭电器的安全使用等，让学生意识到电学量测量的实际应用意义。

5.思考拓展（10分钟）通过提问，引导学生思考和讨论电流、电压和电阻在不同电路中的变化情况，以及串联和并联电阻对电路的影响等问题。

六、教学总结通过本课的教学，学生对电学量测量有了初步的认识和掌握。

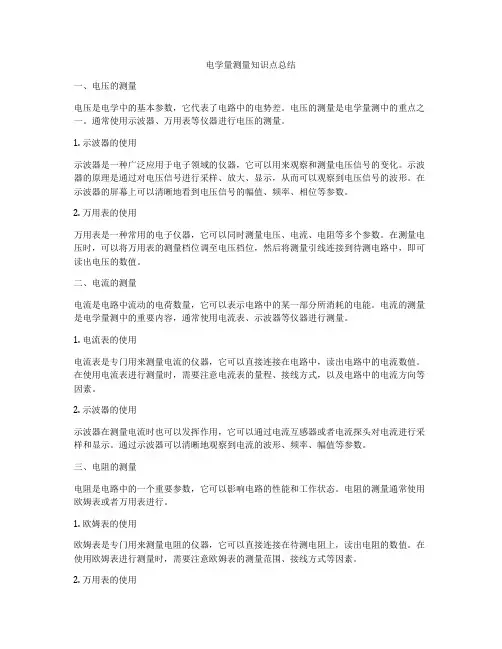

电学量测量知识点总结一、电压的测量电压是电学中的基本参数，它代表了电路中的电势差。

电压的测量是电学量测中的重点之一。

通常使用示波器、万用表等仪器进行电压的测量。

1. 示波器的使用示波器是一种广泛应用于电子领域的仪器，它可以用来观察和测量电压信号的变化。

示波器的原理是通过对电压信号进行采样、放大、显示，从而可以观察到电压信号的波形。

在示波器的屏幕上可以清晰地看到电压信号的幅值、频率、相位等参数。

2. 万用表的使用万用表是一种常用的电子仪器，它可以同时测量电压、电流、电阻等多个参数。

在测量电压时，可以将万用表的测量档位调至电压档位，然后将测量引线连接到待测电路中，即可读出电压的数值。

二、电流的测量电流是电路中流动的电荷数量，它可以表示电路中的某一部分所消耗的电能。

电流的测量是电学量测中的重要内容，通常使用电流表、示波器等仪器进行测量。

1. 电流表的使用电流表是专门用来测量电流的仪器，它可以直接连接在电路中，读出电路中的电流数值。

在使用电流表进行测量时，需要注意电流表的量程、接线方式，以及电路中的电流方向等因素。

2. 示波器的使用示波器在测量电流时也可以发挥作用，它可以通过电流互感器或者电流探头对电流进行采样和显示。

通过示波器可以清晰地观察到电流的波形、频率、幅值等参数。

三、电阻的测量电阻是电路中的一个重要参数，它可以影响电路的性能和工作状态。

电阻的测量通常使用欧姆表或者万用表进行。

1. 欧姆表的使用欧姆表是专门用来测量电阻的仪器，它可以直接连接在待测电阻上，读出电阻的数值。

在使用欧姆表进行测量时，需要注意欧姆表的测量范围、接线方式等因素。

2. 万用表的使用万用表也可以用来测量电阻，它可以调至电阻档位后，将测量引线连接到待测电阻上，即可读出电阻的数值。

在测量电阻时，需要注意测量引线的接触情况和电路中的其他因素。

四、功率的测量功率是电路中的能量转换和消耗的指标，通常使用功率表、示波器等仪器进行功率的测量。

2023大学物理实验 (杜旭日著) 课后习题答案下载大学物理实验 (杜旭日著)课后答案下载序前言绪论第一章测量误差、不确定度和数据处理1.1 测量1.1.1 直接测量和间接测量1.1.2 等精度测量和非等精度测量1.2 测量的误差1.2.1 测量的误差1.2.2 测量误差的分类1.2.3 测量的精密度、准确度和精确度1.3 测量结果的不确定度1.3.1 测量结果的不确定度的基本概念1.3.2 直接测量结果的不确定度评定1.3.3 间接测量结果的不确定度合成1.4 有效数字1.4.1 测量值的有效数字1.4.2 直接测量量有效数字的读取1.4.3 间接测量量有效数字的运算1.4.4 有效数字的修约规则1.5 常用数据处理方法1.5.1 列表法1.5.2 作图法1.5.3 最小二乘法1.5.4 逐差法1.5.5 Origin软件在数据处理中的应用 1.6 物理实验的基本方法1.6.1 比较法1.6.2 放大法1.6.3 转换法1.6.4 模拟法习题第二章物理实验的基本训练2.1 基本物理量的测量2.1.1 长度测量2.1.2 质量测量2.1.3 时间测量2.1.4电学量的测量2.1.5 温度测量2.1.6 发光强度测量2.2 物理实验的基本调整和操作技术2.3 基本操作练习2.3.1 长度与体积的测量2.3.2 电学基本仪器使用2.3.3 物体密度的测量第三章基础性实验实验3.1 扭摆法测物体转动惯量实验3.2 静态法测定金属丝的弹性模量实验3.3 用焦利秤测量弹簧劲度系数实验3.4 弦线上的驻波实验实验3.5 计算机远程控制Pasco系列实验——力学部分实验3.5.1牛顿第二运动定律的验证实验3.5.2动量守恒定律的验证实验3.6 弹性材料应力-应变特性研究实验3.7 光杠杆法测量固体线膨胀系数实验3.8 冷却法测量金属的比热容实验3.9 空气比热容比的测定实验3.10 用补偿法测电源电动势和内阻实验3.11 电阻元件伏安特性的研究实验3.12 霍尔法测磁场实验3.13 示波器的使用实验3.14 平衡电桥与非平衡电桥特性的研究实验3.15 分光计的调节与使用实验3.16 用牛顿环测透镜的曲率半径实验3.17 利用阿贝折射仪测量折射率和色散实验3.18 偏振光的观测与研究第四章综合性实验第五章设计性实验第六章研究性实验附录大学物理实验 (杜旭日著)：内容简介点击此处下载大学物理实验 (杜旭日著)课后答案大学物理实验 (杜旭日著)：书籍目录本教材是遵照教育部颁发的工科本科物理实验课程教学要求编写而成的。

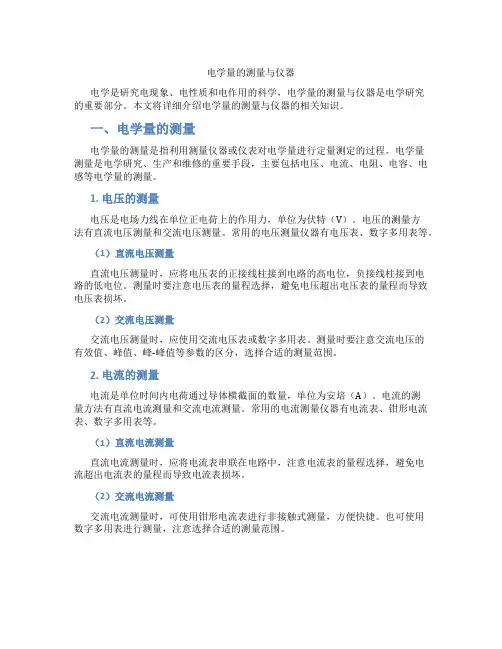

电学量的测量与仪器电学是研究电现象、电性质和电作用的科学，电学量的测量与仪器是电学研究的重要部分。

本文将详细介绍电学量的测量与仪器的相关知识。

一、电学量的测量电学量的测量是指利用测量仪器或仪表对电学量进行定量测定的过程。

电学量测量是电学研究、生产和维修的重要手段，主要包括电压、电流、电阻、电容、电感等电学量的测量。

1. 电压的测量电压是电场力线在单位正电荷上的作用力，单位为伏特（V）。

电压的测量方法有直流电压测量和交流电压测量。

常用的电压测量仪器有电压表、数字多用表等。

（1）直流电压测量直流电压测量时，应将电压表的正接线柱接到电路的高电位，负接线柱接到电路的低电位。

测量时要注意电压表的量程选择，避免电压超出电压表的量程而导致电压表损坏。

（2）交流电压测量交流电压测量时，应使用交流电压表或数字多用表。

测量时要注意交流电压的有效值、峰值、峰-峰值等参数的区分，选择合适的测量范围。

2. 电流的测量电流是单位时间内电荷通过导体横截面的数量，单位为安培（A）。

电流的测量方法有直流电流测量和交流电流测量。

常用的电流测量仪器有电流表、钳形电流表、数字多用表等。

（1）直流电流测量直流电流测量时，应将电流表串联在电路中，注意电流表的量程选择，避免电流超出电流表的量程而导致电流表损坏。

（2）交流电流测量交流电流测量时，可使用钳形电流表进行非接触式测量，方便快捷。

也可使用数字多用表进行测量，注意选择合适的测量范围。

3. 电阻的测量电阻是阻碍电流流动的性质，单位为欧姆（Ω）。

电阻的测量方法有直流电阻测量和交流电阻测量。

常用的电阻测量仪器有电阻表、数字多用表等。

（1）直流电阻测量直流电阻测量时，应将电阻表的两个测试笔接到电阻两端，注意电阻表的量程选择，避免电阻超出电阻表的量程而导致电阻表损坏。

（2）交流电阻测量交流电阻测量时，可使用数字多用表进行测量，注意选择合适的测量范围。

4. 电容的测量电容是储存电荷的能力，单位为法拉（F）。

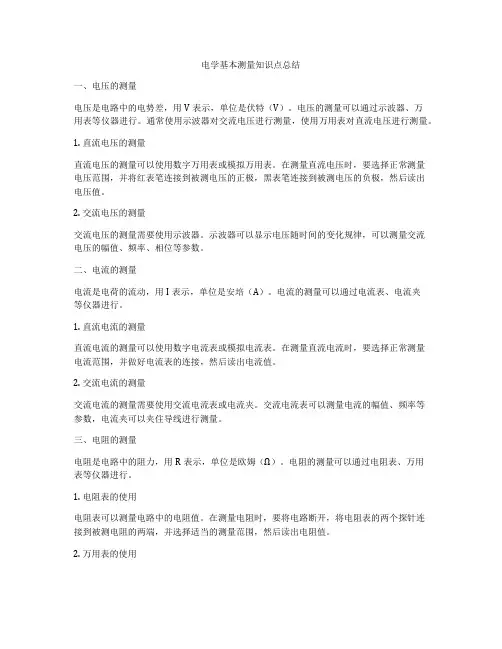

电学基本测量知识点总结一、电压的测量电压是电路中的电势差，用V表示，单位是伏特（V）。

电压的测量可以通过示波器、万用表等仪器进行。

通常使用示波器对交流电压进行测量，使用万用表对直流电压进行测量。

1. 直流电压的测量直流电压的测量可以使用数字万用表或模拟万用表。

在测量直流电压时，要选择正常测量电压范围，并将红表笔连接到被测电压的正极，黑表笔连接到被测电压的负极，然后读出电压值。

2. 交流电压的测量交流电压的测量需要使用示波器。

示波器可以显示电压随时间的变化规律，可以测量交流电压的幅值、频率、相位等参数。

二、电流的测量电流是电荷的流动，用I表示，单位是安培（A）。

电流的测量可以通过电流表、电流夹等仪器进行。

1. 直流电流的测量直流电流的测量可以使用数字电流表或模拟电流表。

在测量直流电流时，要选择正常测量电流范围，并做好电流表的连接，然后读出电流值。

2. 交流电流的测量交流电流的测量需要使用交流电流表或电流夹。

交流电流表可以测量电流的幅值、频率等参数，电流夹可以夹住导线进行测量。

三、电阻的测量电阻是电路中的阻力，用R表示，单位是欧姆（Ω）。

电阻的测量可以通过电阻表、万用表等仪器进行。

1. 电阻表的使用电阻表可以测量电路中的电阻值。

在测量电阻时，要将电路断开，将电阻表的两个探针连接到被测电阻的两端，并选择适当的测量范围，然后读出电阻值。

2. 万用表的使用万用表可以测量电路中的电阻值、电压值、电流值等参数。

在测量电阻时，要选择正常测量电阻范围，将万用表的两个探针连接到被测电阻的两端，然后读出电阻值。

四、功率的测量功率是电路中的能量转换速率，用P表示，单位是瓦特（W）。

功率的测量可以通过功率表、电能表等仪器进行。

1. 功率表的使用功率表可以测量某段时间内的功率消耗。

在测量功率时，要将功率表与电路连接好，并选择适当的功率范围，然后读出功率值。

2. 电能表的使用电能表可以测量电路中的电能消耗。

在测量电能时，要将电能表与电路连接好，记录下一段时间内的电能消耗，然后计算出功率值。

实验二电路基本测量一实验目的1.学习并掌握常用交流仪表的使用方法。

2.掌握测量交流元件参数的基本方法。

3.掌握单相调压器的原理及使用方法。

二实验仪器电工实验台三实验原理1. 电路基本物理量的参考方向(1) 参考方向在分析与计算电路时，对电量假定的方向。

(2) 参考方向的表示方法电流：电压：箭标a bRII ab双下标(3) 实际方向与参考方向的关系电流(或电压)值为正值，实际方向与参考方向相同； 电流(或电压)值为负值，实际方向与参考方向相反。

2. 欧姆定律U 、I 参考方向相同时，U = I R U 、I 参考方向相反时，U = – IR通常取 U 、I 参考方向相同，称为关联参考方向。

3.电压源与电流源的等效变换 电压源：U = E － IR 0 电流源：U = I S R 0 – IR 0等效变换条件:<1>两电源电阻相等<2> E = I S R 0 4.电路中电位的概念及计算 (1)电位的概念电位：电路中某点至参考点的电压，记为“V X ” 。

通常设参考点的电位为零。

某点电位为正，说明该点电位比参考点高；某点电位为负，说明该点电位比参考点低。

四 实验步骤（1）电路如图连接；（2）US1、US2取12V,10V;6V,12V;12V,5V ；U ab双下正负极性 + –a bU（3）按表分别测量US1、US2、U1、U2、U3； （4）计算I 1、I 2、I 3。

五 数据及处理电路基本测量数据表I1I2+ U1 - - U2 +510Ω330Ω+ Us1 -+ Us2 -。
