八年级物理电学基础测试题

初二物理电学试题答案及解析1.白炽灯泡灯丝断了，搭上后重新使用，灯泡两端的电压将，灯丝的电阻将，灯泡的实际功率将。

（均选填“变大”、“变小”、或“不变”）【答案】不变、变小、变大【解析】白炽灯泡灯丝断了，搭上后重新使用，灯泡两端的电压不变，由于灯丝变短，变粗，所以电阻变大，根据P =" U" 2/R，电压不变，电阻变小，所以实际功率变大。

2.为了节能，许多场所采用LED发光二极管照明，二极管的主要材料是（）A．纳米材料B．超导体C．导体D．半导体【答案】D【解析】二极管的主要材料是半导体所以D是正确的。

3.下列说法不正确的是（）A．电路中几个导体通过的电流相等，这几个导体一定是串联的。

B．电路中几个导体两端的电压相等，这几个导体一定是并联的。

C．串联电路的总电阻一定大于电路中的任一分电阻。

D．并联电路的总电阻等于各并联电阻的倒数之和。

【答案】ABD【解析】当几个相同的导体并联在同一电源两端时，通过他们的电流也是相等的，A选项错误；当几个相同的导体串联在同一电路中时，通过它们的电流相等，根据U=IR，所以它们两端的电压也相等，所以B选项错误；串联电路的总电阻等于各部分电阻之和，所以一定大于电路中的任一分电阻，C选项正确；并联电路的总电阻的倒数等于各并联电阻的倒数之和，D选项错误。

4.如图所示的电路，灯L1标有“6V , 3 w”，灯L2标有”12 V , 3w”。

巳知电源电压为6V，闭合开关s后，不考虑灯丝电阻值随温度的变化。

通过L1的电流为 A，灯L2的实际功率为 w。

L1的亮度 L2的亮度。

（选填“>”、“=”、“<”）【答案】0.5 A 0.75 W 大于【解析】根据题意知，电源电压是6V，两灯泡是并联，所以灯泡L1正常发光，通过L1的电流是：;灯L2的电阻是：灯L2的实际电功率：,此时灯L1的实际电功率大于L2的实际电功率，所以L1的亮度大于L2的亮度。

【考点】并联电路电压特点、电功率的计算、欧姆定律的运用点评：本题是一道电学综合性的试题，涉及的内容较多，难度较大。

电学基础一．常见的电学物理量及其单位、符号二．串、并联电路规律物理量符号单位及符号国际单位、符号常用单位、符号1 电压2 电流3 电阻4 电功率5 电能6 时间7 热量串联并联电压/U电流/I电阻/R电功率/P电能/W热量/Q四．电路专题一：串联电路和并联电路（1）识别串并联电路用电器工作的特点串联电路首尾连接（逐个顺次）只有一条电流路径（无分支）同时工作，相互影响开关控制整个电路，其控制作用与位置无关并联电路用电器两端相连（并列连接）有两条或两条以上路径（无分支）可单独工作，互不影响干路开关控制整个电路，支路开关控制所在支路（2）例1.如右图1所示，假设只需要灯L1发光，那么用导线连接______接线柱；假设连接BC接线柱，那么灯L1L2______联；假设要使灯L1 L2并联，那么接线柱A与B连接，C与____连接。

例2. 如下图,请分析ABCD四个图电路中灯的连接方式及发光情形专题二：实物图与电路图例1:画出电路图例2：连接实物图（1）（2）专题三：通路、断路、短路1.完整电路组成部份。

2. 如下图的四个电路中连接正确的选项是（）3.如左以下图，只闭合K1 亮；同时闭合K1K2 亮。

短路分为电源短路和用电器短路（或部份短路）两种你判定短路的方式是。

专题四：开关操纵电路1.如右上图1所示，要使灯泡L1和L2串联，应闭合开关；要使灯泡L1和L2并联，应闭合开关；绝不许诺同时闭合开关．2.如右上图７所示，当开关闭合时，两个电流表的示数转变是（）Ａ．Ａ１不变，Ａ２变小；Ｂ．Ａ１不变，Ａ２变大；Ｃ．Ａ１、Ａ２都变小；Ｄ．Ａ１变小，Ａ２变大专题五：电路分析1.移动滑片，判定电路转变情形L1L2SRP甲VAPLSR2.小明家买了一台电烤箱，有低、中、高三个档位的发烧功率。

如左下图是其内部简化电路图，开关S1可别离与触点a、b接触。

已知：R1=48．4Ω，R2=96 ．8Ω请分析电烤箱在低、中、高三个档位时开关的连接情形3.电饭煲的原理图如右上图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调剂，R0为电热丝．当开关S接（）时为高温烧煮挡;当开关S接( )时为焖饭、保温挡ARRPSV。

（1）电源电压U；
（2）电阻R2的阻值。
参考答案：
1．A
【详解】由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
2．D【详解】A、A1、L2、 Nhomakorabea2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
16．如图所示的运油车正在卸油，快速流出的油和油罐由于现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向（填“向上”或“向下”）。
17．如图所示电路，闭合开关时，发现灯泡 和 均不亮，电流表指针没有偏转，此时电路发生（选填“断路”或“短路”），某同学用一个导线直接连接在灯泡 两端，发现灯泡 亮，电流表指针发生偏转，由此可知电路故障可能是。
故选AC。
13．正负接线柱反接改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
[2]与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。
四、作图题
23．如图甲所示的电路图，当开关闭合后，电流表 的示数为1.2A，电流表 的示数为0.4A，请在图乙的实物图上用笔画出连线。

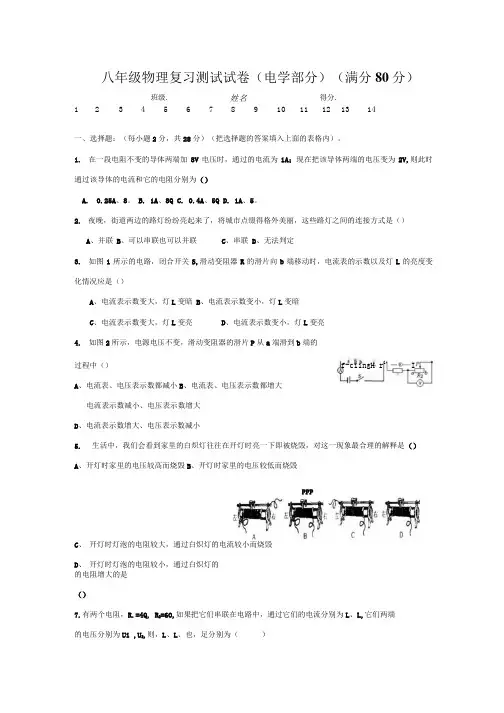

八年级物理复习测试试卷（电学部分）（满分80分）班级. 姓名得分.1 2 3 4 5 6 7 8 9 10 11 12 13 14一、选择题：（每小题2分，共28分）（把选择题的答案填入上面的表格内）。

1.在一段电阻不变的导体两端加8V电压时，通过的电流为1A；现在把该导体两端的电压变为2V,则此时通过该导体的电流和它的电阻分别为（）A.0.25A、8。

B. 1A、8QC. 0.4A、5QD. 1A、5。

2.夜晚，街道两边的路灯纷纷亮起来了，将城市点缀得格外美丽，这些路灯之间的连接方式是（）A、并联B、可以串联也可以并联C、串联D、无法判定3.如图1所示的电路，闭合开关S,滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（）A、电流表示数变大，灯L变暗B、电流表示数变小，灯L变暗C、电流表示数变大，灯L变亮D、电流表示数变小，灯L变亮4.如图2所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）f-ciingH r1'―®—I A、电流表、电压表示数都减小B、电流表、电压表示数都增大电流表示数减小、电压表示数增大D、电流表示数增大、电压表示数减小5.生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是（）A、开灯时家里的电压较高而烧毁B、开灯时家里的电压较低而烧毁PPPC、开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D、开灯时灯泡的电阻较小，通过白炽灯的的电阻增大的是（）7.有两个电阻，R.=4Q, R2=6O,如果把它们串联在电路中，通过它们的电流分别为L、L,它们两端的电压分别为Ui ,U2,则，L、L、也，足分别为（）A. 1 ： 1 2 ： 3B. 2 ： 3 1 ： 1C. 1 ： 1 1：1D.2:3 2:38.kW. h是哪个物理量的单位（）A、电压B、电流C、电功率D、电能9.关于电阻，下列说法中正确的是（）A、铜导线的电阻比铁导线的电阻小B、导体的电阻越大，电流通过导体产生的热量越多C、某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D、导体两端的电压越大，导体的电阻越大10.小华家厨房里的电线绝缘层老化了，他妈妈在用电饭煲做饭和用电炒锅炒菜时，小华突然发现厨房里的电线冒烟了，他应该首先采取的措施是（）A、立即打电话给119报警B、赶紧用水把火浇灭C、立即到客厅中把自己家中的总闸断开D、在最短时间内跑到楼下去把整栋楼的总闸断开11.把标有"PZ220V 100W”的甲灯和“PZ220V 15W"的乙灯相比较，下列说法中正确的是（）A、甲灯的灯丝较细，正常发光的电流较小B、甲灯的灯丝较粗，正常发光的电流较大C、乙灯的灯丝较细，正常发光的电流较大D、甲灯的灯丝较粗，正常发光的电流较小12.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路13.甲、乙两只普通照明灯泡的铭牌如图5所示，下列说法中正确的是（）A、乙灯的实际功率一定是25WB、将甲灯接入11OV电路中，它的实际功率为5OWC、两灯均正常发光时，甲灯灯丝电阻较小D、两灯均正常发光时，乙灯消耗的电能较少14.下列关于家庭电路的说法正确的是（）A、家用电器之间应串联B、开关应接在火线上C、开关与所控制的用电器应并联D、熔断器中的保险丝可以用铜丝代替二、填空题：（每空1分，共19分）15.一个定值电阻的阻值为200 Q,接在电压为12V的电源两端，则通过它的电流是—mA,若要使通过它的电流大小为0. 15A,则需要在电阻两端加上V的电压。

初二物理电学试题1.夜幕下，路边的LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。

下图是某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图。

其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈电流I与光照度E(单位勒克斯，符号lx)之间的几次实验数据如下表所示：当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触。

(1)由表格中数据可知，光敏电阻的阻值R随光照度E的增强而。

(2)白天，太阳能电池板将能转化为能，这种能量通过再次转化储存在大容量蓄电池内。

傍晚，当光照度小于lx(勒克斯)时，路灯开始工作。

(3)请用铅笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉)。

【答案】（1）变小 .（2）太阳能，电能， 30.0mA (3)略【解析】由表格中数据可知，光敏电阻的阻值R随光照度E的增强而变小；白天，太阳能电池板将太阳能转化为电能，这种能量通过再次转化储存在大容量蓄电池内。

傍晚，当光照度小于30.0mA就开始工作，由表格可以看出。

2.为了节能，许多场所采用LED发光二极管照明，二极管的主要材料是（）A．纳米材料B．超导体C．导体D．半导体【答案】D【解析】二极管的主要材料是半导体所以D是正确的。

3.电视机的玻璃荧光屏表面上经常吸附很多的灰尘，其主要原因是A．灰尘的自然堆积B．玻璃有较强的吸附灰尘能力C．电视机工作时屏表面温度较高而吸附空气中灰尘D．电视机工作时显示屏有静电而吸附灰尘【答案】D【解析】解：电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上．故选D．4.为测定额定电压为3.8伏的小灯泡的额定功率，提供了如图所示的器材.其中，灯泡电阻约为10欧，滑动变阻器最大阻值为20欧，要求：(1)在下面方框中画出实验电路图.(2分)(2)用笔画线代替导线，按电路图将器材连成实验电路图(连接电路时导线不能交叉，滑动变阻器滑片P向右移时灯变亮，注意正确选择电流表和电压表的量程). (3分)（3）甲同学做该试验时,连接电路完毕并闭合开关，当移动变阻器滑片时，发现灯泡变亮时，电压表示数反而减小，灯泡变暗时电压表示数反而增大（器材是完好的），原因是_________________________．（4）乙同学连接完实验电路后，闭合开关，发现无论怎样移动变阻器的滑片，电流表和电压表示数都不变化，且灯光较暗，原因是___________________________________．（5）丙同学做“测定小灯泡的功率”实验时，电源为三节新的干电池，灯泡的额定电压为3.8V，其灯丝的电阻约为10Ω，滑动变阻器标有“10Ω 1A”字样, 将实验电路连接好后，当闭合电路的开关时，电路中可能出现的不正常的现象（见下表）。

初二物理电学基础专项练习题及答案1. 小明在电路中测得电流为1.5安培，电阻为3欧姆，请计算电压的大小。

解析：根据欧姆定律，U = I × R，其中U代表电压，I代表电流，R代表电阻。

将已知数值代入公式，可得U = 1.5 × 3 = 4.5伏特。

答案：电压的大小为4.5伏特。

2. 一个电路中，两个电阻分别为4欧姆和6欧姆，电压为12伏特，请计算电流的大小。

解析：同样利用欧姆定律，U = I × R。

首先，将两个电阻进行并联计算，即求得它们的等效电阻。

根据并联电阻的计算公式，1/R等效 = 1/R1 + 1/R2，代入数值可得1/R等效 = 1/4 + 1/6 = 5/12，因此R等效 = 12/5 = 2.4欧姆。

接下来，将已知的电压12伏特和等效电阻2.4欧姆代入欧姆定律，可得12 = I × 2.4，解方程可得I ≈ 5安培。

答案：电流的大小约为5安培。

3. 一台电流表的量程为0-5安培，每一格的刻度间距为0.5安培，请回答以下问题：(1) 若电流表指针指在最右侧，表示电流为多少安培？(2) 若电流表指针指在最左侧，表示电流为多少安培？(3) 若电流表指针指在距最左侧一格的位置上，表示电流为多少安培？解析：(1) 当电流表指针指在最右侧时，表示电流达到了量程上限的5安培。

(2) 当电流表指针指在最左侧时，表示电流为0安培，即没有电流通过电流表。

(3) 若电流表指针指在距最左侧一格的位置上，即表示电流为0.5安培。

答案：(1) 电流为5安培。

(2) 电流为0安培。

(3) 电流为0.5安培。

4. 一个电路中，串联连接了三个电阻，分别为2欧姆、3欧姆和4欧姆，请计算它们的总电阻。

解析：根据串联电阻的计算公式，R总 = R1 + R2 + R3，将已知的电阻数值代入公式，可得R总 = 2 + 3 + 4 = 9欧姆。

答案：总电阻为9欧姆。

5. 一个充电器输出电压为6伏特，通过电阻为2欧姆的电路，请计算电流的大小。

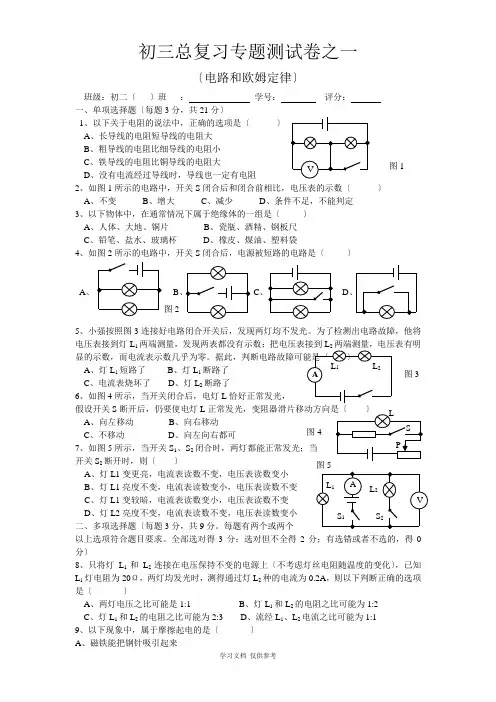

初三总复习专题测试卷之一〔电路和欧姆定律〕班级：初二〔 〕班 ： 学号： 评分： 一、单项选择题〔每题3分，共21分〕1、以下关于电阻的说法中，正确的选项是〔 〕 A 、长导线的电阻短导线的电阻大 B 、粗导线的电阻比细导线的电阻小 C 、铁导线的电阻比铜导线的电阻大 D 、没有电流经过导线时，导线也一定有电阻2、如图1所示的电路中，开关S 闭合后和闭合前相比，电压表的示数〔 〕 A 、不变 B 、增大 C 、减少 D 、条件不足，不能判定3、以下物体中，在通常情况下属于绝缘体的一组是〔 〕 A 、人体、大地、铜片 B 、瓷瓶、酒精、钢板尺 C 、铅笔、盐水、玻璃杯 D 、橡皮、煤油、塑料袋4、如图2所示的电路中，开关S 闭合后，电源被短路的电路是〔 〕A 、C D5、小强按照图3连接好电路闭合开关后，发现两灯均不发光。

为了检测出电路故障，他将电压表接到灯L 1A 、灯L 1短路了B 、灯L 1断路了C 、电流表烧坏了D 、灯L 2断路了6、如图4所示，当开关闭合后，电灯L 恰好正常发光，假设开关S 断开后，仍要使电灯L A 、向左移动 B 、向右移动C 、不移动D 、向左向右都可7、如图5所示，当开关S 1、S 2开关S 2断开时，则〔 〕 A 、灯L1变更亮，电流表读数不变，电压表读数变小B 、 灯L1亮度不变，电流表读数变小，电压表读数不变C 、 灯L1变较暗，电流表读数变小，电压表读数不变D 、灯L2亮度不变，电流表读数不变，电压表读数变小二、多项选择题〔每题3分，共9分。

每题有两个或两个以上选项符合题目要求。

全部选对得3分；选对但不全得2分；有选错或者不选的，得0分〕8、只将灯L 1和L 2连接在电压保持不变的电源上〔不考虑灯丝电阻随温度的变化〕，已知L 1灯电阻为20Ω，两灯均发光时，测得通过灯L 2种的电流为0.2A ，则以下判断正确的选项是〔 〕A 、两灯电压之比可能是1:1B 、灯L 1和L 2的电阻之比可能为1:2C 、灯L 1和L 2的电阻之比可能为2:3D 、流经L 1、L 2电流之比可能为1:1 9、以下现象中，属于摩擦起电的是〔 〕B 、头发摩擦过的塑料笔可以吸引碎纸屑C 、冬天，用干毛刷刷毛料衣服时，毛刷上吸了不少细微的赃物D 、在冬天的夜晚脱下毛衣时，可看到火化10、把电阻R 1=3Ω，R 2=6Ω接入同一电路，它们的总电阻值可能是〔 〕 A 、9Ω B 、2Ω C 、9Ω或者3Ω D 、3Ω 三、填空题〔每空1分，共14分〕11、将电阻R 1和R 2并联接入电源两端，通过它们的电流之比是3:2，则它们的电阻之比是 。

选择题1.如图是一位同学已经连接好的电路，闭合开关，并将滑动变阻器的滑片向 A端移动。

则观察到的现象是 ( )A．电流表的示数逐渐减小 B．电压表的示数逐渐减小C．小灯泡越来越暗 D．电路消耗的总功率增大2.把两个灯泡串联后接到电源上，闭合开关后，发现灯L1比灯L2亮。

下列说法中正确的是( )A．通过L1的电流大 B．通过L2的电流大C．L1两端的电压大 D．L2两端的电压大3.已知两条电阻丝的阻值R1>R2。

分别用P1和P2，表示它们的电功率，下列说法中正确的是( )A．当电阻丝R1和R2串联接入电路中时，电功率P1>P2B．当电阻丝R1和R2并联接入电路中时，电功率P1<P2C．电功率P1一定大于P2D．电功率P1可能大于P2也可能小于P24.如图，电源电压不变，当S1、S2同时闭合时，电流表示数为0.3A，电压表示数是6V。

若两表互换位置，当S2闭合S1断开，电流表示数是0.2A时，则下列说法正确的是 ( )A．电压表示数仍是6V B．R1的阻值是20ΩC．R2的阻值是30Ω D．R2消耗的电功率为0.4W5. 如图所示，是甲、乙两物体做功与时间的关系图象，由图可知，甲、乙两物体做功的功率大小关系是A．P甲＞P乙，B．P甲＜P乙，C．P甲= P乙，D．无法确定6. 一条电阻丝接在电压为U的电路中，它的功率是P，下列措施可以使电阻丝的功率变为2P的是A．两条相同的电阻丝串联起来；B．该电阻丝改接在电压是2U的电路中；C．将电流调大到原来的2倍；D．将该电阻丝剪去一半接在原电路中。

7. 在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，其中可能引起家庭电路中保险丝熔断的是A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（4）8. 如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W，滑动变阻器R2的滑片滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V。

一、单项选择题1、电源的作用是A、产生自由电子B、减小电阻C、供给电压D、使电路闭合2、我们今日能获得大量清洁便利的电能，主要应归功于下面哪位科学家以及他觉察的物理实事A、奥斯特：电流四周存在磁场B、焦耳：电流生热的规律C、欧姆：电流与电压和电阻的关系D、法拉第：电磁感应现象3、日常生活生产中，不同的应用需要大小不同的电阻，以下哪些实际应用．是为了减小电阻A、电炉使用的电阻丝细并且制成螺旋状B、高压输电线使用的金属导线又粗又直C、电工螺丝刀的手柄用橡胶制作D 、保险丝用铅锑合金制作4、电流在给人类带来便利快捷的同时，也可能给我们带来灾难，以下哪种行为符合安全用电常识A、患病强雷电天气时，要尽快到大树下躲避B、为避开停电现象，可用铜丝代替保险丝C、如发生触电事故，要马上切断电源D、断路是引起火灾的重要缘由之一，必需避开5、如右图电路，电源电压，假设没有其它任何测量工具，以下不能完成的测量是A、滑动变阻器的最大阻值B、通过滑动变阻器的最小电流C、小灯的电阻和电功率D、小灯的电阻和电功6、如右图所示装置，可演示A、发电机原理B、电动机原理C、电磁铁原理D、电热器原理7、关于发电机正确的说法是A、能够转动的磁极叫转子B、固定不动的磁极叫转子C、发电机发的电都是直流电D、发电机发的电都是沟通电8、如下是常见的四种家用电器。

其工作原理是利用电流的热效应的是9、三峡工程举世瞩目，建成后其水电站的年发电量在847 亿千瓦时以上，其中“千瓦时”是以下哪种物理量的单位A、电流B、电压、C、电能D、电阻‘10、关于电磁波，以下描述正确的选项是A、速度远大于光速B、只在真空中传播C、可传递各种信息D、电磁波没有能量11、小明做作业时，觉察电灯忽明忽暗，缘由可能是A、灯泡的实际电压发生了变化B、灯泡的额定功率发生了变化C、灯泡的额定电压发生了变化D、灯泡的灯丝长短发生了变化12、图象是争论物理问题的重要方法之一，下面哪个图象能正确描述电流与电压、电阻的关系13、用1Ω与 2023 Ω的电阻串联成R1，用1Ω和 2023 Ω的电阻并联成R ，则2A、R1约等于R2B、R1远大于R2C、R1远小于R2D、R1=1/ R214、物理学争论中常常用到“把握变量法”、“等效法”、“类比法”、“图象法”等科学方法。

学校 班 姓名 等 / / / ○ / / / / ○ / / / / ○ / / / / ○ 密 ○ 封 ○ 装 ○ 订 ○ 线 ○ / / / / ○ / / / / ○ / / / / ○ / / /密 封 线 内 不 要 答 题八年级物理质量监测试卷（1）一、填空题：（25分）1．甲物体原子核束缚电子本领较乙物体强，则甲、乙两物体摩擦后，甲物体因 而带 电。

物体带电的多少称为 。

2．如图1所示的电路中，L 1、L 2、L 3三只相同的小灯泡， 其电阻均为12Ω。

当S 1、S 2均断开时，R AB = Ω； 当S 1闭合，S 2断开时，R AB = Ω；当S 1、S 2均闭合时，R AB = Ω。

图13．有一盏电灯，通过它的电流为0.5A,在5min 内电流做的功是450J,通过灯丝的电荷量是 C,灯丝的电阻是 Ω.4．两个电阻R 1和R 2，串联接在某一电源上，它们消耗的功率之比2：5，若把R 1R 2并连接在同样的电源上，则通过它们的电流之比 ，它们两端的电压之比为 ，它们消耗的功率之比 。

5．标有“PZ220—40”字样的灯泡，它正常发光时通过它的电流是 A 。

正常工作10小时消耗的电能是 千瓦时，合 J 。

若把它接到110V 的电源上，这时灯的实际功率是 瓦。

6．如图2所示的电路中，电源电压保持不变， 当开关S 由断开到闭合时，电流表的示数 将 ，电压表与电流表示数的比值将 .（填：“变大”、“变小”、“不变”） 图27．一根粗细均匀的导体，当它接入电压为U 的电路中，电流为I ，如将它截成等长的四段，再将它们并联后再接入同一个电路中，每段导体中的电流为 I 。

8．如图3所示，是变阻器的示意图，当滑片P 向左移动时， 变阻器接入电路的阻值（A ） ，（B ） 。

（填“变大” “变小” “不变”） 9．如图4所示，电源电压为9V ，定值电阻R 1=5Ω，滑动变阻器的最大值为4Ω， 滑片在a 端时，电压表示数为 V ，滑片在b 端时，电压表示数为 V 。

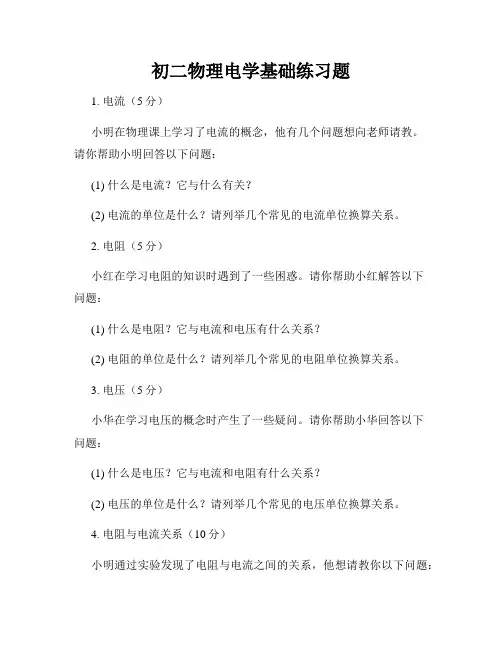

初二物理电学基础练习题1. 电流（5分）小明在物理课上学习了电流的概念，他有几个问题想向老师请教。

请你帮助小明回答以下问题：(1) 什么是电流？它与什么有关？(2) 电流的单位是什么？请列举几个常见的电流单位换算关系。

2. 电阻（5分）小红在学习电阻的知识时遇到了一些困惑。

请你帮助小红解答以下问题：(1) 什么是电阻？它与电流和电压有什么关系？(2) 电阻的单位是什么？请列举几个常见的电阻单位换算关系。

3. 电压（5分）小华在学习电压的概念时产生了一些疑问。

请你帮助小华回答以下问题：(1) 什么是电压？它与电流和电阻有什么关系？(2) 电压的单位是什么？请列举几个常见的电压单位换算关系。

4. 电阻与电流关系（10分）小明通过实验发现了电阻与电流之间的关系，他想请教你以下问题：(1) 电阻对电流有影响吗？为什么？(2) 请解释欧姆定律，并列举一个满足欧姆定律的电路实例。

5. 并联电路与串联电路（10分）小红在学习并联电路和串联电路时感到有些困惑，请你通过实例回答以下问题：(1) 并联电路和串联电路有什么区别？请列举一个并联电路和一个串联电路的实例，并计算其等效电阻。

(2) 如果在一个房间里有多个电灯，应该如何连接电路以确保电灯能正常工作？6. 电功率（10分）小华在学习电功率时遇到了一些问题，请你解答以下问题：(1) 什么是电功率？它与电流、电压和电阻有什么关系？(2) 请解释瓦特的定义，并列举一些家用电器的功率。

7. 电路图解析（15分）小明在学习电路图时遇到了困惑，请你帮助他解析以下电路图，并回答相关问题。

(图略) 请根据实际情况提供一张电路图。

8. 直流电与交流电（15分）小红对直流电和交流电的特点有些迷惑，请你解答以下问题：(1) 直流电和交流电有什么区别？请列举一个直流电源和一个交流电源的例子。

(2) 为什么家庭用电常采用交流电而非直流电？9. 电场与静电力（15分）小华在学习电场与静电力的知识时遇到了一些问题。

题号 一、填空题 二、选择题 三、多项选择 四、作图题 五、简答题 六、实验,探究题 七、计算题 八、综合题 总分 得分一、填空题（每空？ 分，共？ 分）1、物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示。

然后从记录本上查出上月电能表的示数是811.6 kW ·h 。

若按0.6元／ kW ·h 计费，李明家本月应缴电费_________元。

李明家同时使用的用电器总功率不得超过_________W 。

2、将“6 V 3 W ”的灯泡L1和“6 V 2 W ”的灯泡L2串联后接入6 V 电路中，L1的实际电功率________W ，并联后接人6 V 电路中，电路的总功率为________W 。

3、BCD —195K 型电冰箱铭牌上有“输入电压220 V 、耗电量0.7 kW ·h ／24 h 、输入总功率120 W ”等数据。

其中“耗电量0.7 kW ·h ／24 h ”这个数据的含义是：该冰箱正常使用24 h 消耗的电能为_______。

如果按照输入总功率120 W 和工作24 h 计算，则消耗的电能是_______ kW ·h ，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有_______工作的特点而造成的。

4、有关资料表明，人体出汗时电阻为200—800 Ω，若此时人接触220 V 照明电路触电时，通过人体的电流是________mA —________mA ，这么大的电流将会对人造成生命危险.安全电压是指________________。

5、一个电热水壶，铭牌部分参数如下：额定电压220 V ，额定功率模糊不清，热效率为90%。

正常工作情况下烧开满壶水需要5 min ，水吸收的热量为118 800 J ，此时热水壶消耗的电能为________J ，其额定功率为________W ，电阻是________Ω。

若实际电压为198 V ，通过电热水壶的电流是________A ，1 min 内电热水壶产生的热量是________J 。

应用物理知识竞赛试题三(电学部分)一、单选题（共33分，每小题3分）题号1234567891011答案1．有二只灯泡，分别标有“220V15W”和“220V100W”的字样。

如将它们串联接在电压为380伏的动力电源上，则A．15W的灯泡烧坏，100W的灯泡完好 B．100W的灯泡烧坏，15W的灯泡完好C．二只灯泡均被烧坏 D．二只灯泡均完好2．在电学实验中遇到断路时，常常用伏特表来检测。

某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。

这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明A．电源接线柱接触不良 B．电键的触片或接线柱接触不良C．安培表接线柱接触不良 D．灯泡灯丝断了或灯座接触不良3．李军在检修一只1000瓦的电炉时，发现电炉丝断了一小截，他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长，这样再接入原电路中使用时，其实际发热功率将A．大于1000瓦B．等于1000瓦 C．小于1000瓦 D．无法判断4．小明做实验时把甲乙两只灯泡串联后通过开关接在电源上。

闭合开关后，甲灯发光，乙灯不发光，乙灯不发光的原因是A．它的电阻大小C．流过乙灯的电流比甲灯小B．它的电阻太大D．乙灯灯丝断了5．图2中四个灯泡的连接方式是A．四灯串联 B．四灯并联C．L2、L3、L4并联，再及L1串联 D．L1、L2、L3并联，再及L4串联6．标有“220V，40W”和“220V，60W”的两只灯泡L1、L2、串联在电路中时，两灯泡均发光，实际消耗的功率分别为W1和W2，则：A．W1＞W2 B．W1＝W2 C．W1<W2 D．无法确定7．某电度表盘上标有“3000R/kWh”，单独开动某一用电器时，电度表的转盘在100秒内转5转，由此可知，该用电器的功率为：A．40瓦 B．60瓦 C．20瓦 D．100瓦8．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，要使这两个灯能同时正常发光，则应选择电路：9．某人设计了下图所示电路，电路中变阻器的总阻值及电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是A．安培表的示数逐渐变大 B．安培表的示数逐渐变小C．安培表的示数先增大，然后减小到原值D．安培表的示数先减小，然后增大到原值10．物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220伏的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开。

[必刷题]2024八年级物理上册电学原理专项专题训练（含答案）试题部分一、选择题：1. 下列哪个物理量用来表示电流的强弱？（）A. 电压B. 电阻C. 电流D. 功率2. 在电路中，下列哪种用电器是并联连接？（）A. 家用电器B. 照明灯C. 电流表D. 电压表3. 下列关于电压的说法，正确的是？（）A. 电压是形成电流的原因B. 电压越高，电流越小C. 电压在电路中处处相等D. 电压的单位是安培4. 下列哪种现象是导体在磁场中受到力的作用？（）A. 磁铁吸引铁钉B. 通电导体在磁场中偏转C. 电荷在电场中运动D. 导体在电场中受到力的作用5. 在电路中，下列哪个元件的作用是保护电路？（）A. 开关B. 电阻C. 熔断器D. 电容器6. 下列关于电阻的说法，错误的是？（）A. 电阻越大，电流越小B. 电阻的单位是欧姆C. 电阻与导体的长度成正比D. 电阻与导体的横截面积成反比7. 下列哪个定律用于计算串联电路中的总电阻？（）A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 串联电阻定律8. 在闭合电路中，下列哪种情况会导致电流增大？（）A. 电阻增大B. 电压减小C. 电压增大D. 电阻减小9. 下列关于电流的说法，错误的是？（）A. 电流的单位是安培B. 电流在电路中处处相等C. 电流的方向与正电荷的运动方向相同D. 电流的大小与电压成正比，与电阻成反比10. 下列哪个实验可以验证欧姆定律？（）A. 验证串联电路中电流的规律B. 验证并联电路中电压的规律C. 验证电流与电阻的关系D. 验证电流与电压的关系二、判断题：1. 电阻是导体对电流的阻碍作用，单位是欧姆。

（）2. 在并联电路中，各支路电流之和等于总电流。

（）3. 电流的方向是由正电荷向负电荷流动。

（）4. 电压是电路中形成电流的原因，没有电压就不会有电流。

（）5. 在串联电路中，各用电器两端电压之和等于总电压。

（）三、计算题：两端的电压。

八年级物理电学专题训练题(有答案)编者按：查字典物理网小编为大家收集发布了初二物理试题：八年级物理电学专题训练题(有答案)，希望对大家有所帮助。

八年级物理电学专题训练题(有答案)一、填空题(每空1分，共15分)1.一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______A，它的电阻为_______ .2.如图所示的电路中，定值电阻R2为10 ，闭合开关S 前后干路中总电流的比为2∶3，则R1的阻值为_______.3.标有2.5 V 0.3 A的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______.4.如图所示的电路，用电器的电阻R0=30 ，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ .5.220 V 100 W的甲灯和220 V 40 W的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些.6.如图所示的圆环是由阻值R、粗细均匀的金属丝制成的.A、B、C三点将圆环分成三等份(每等份电阻为 R)，若将其中任意两点连入电路，则连入电路的电阻值为_________.7.如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填变大变小或不变)二、选择题(每题3分，共45分)8.阻值为3 与6 的电阻，将它们串联，其总电阻为R1;将它们并联，其总电阻为R2，则R1∶R2等于( )A.2∶1B.1∶2C.2∶9D.9∶29.如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路10.如图所示，V1和V2是完全相同的两个电压表，都有3 V 和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A.R1∶R2=1∶4B.R1∶R2=4∶1C.R1∶R2=1∶5D.R1∶R2=5∶111.将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A.P1放在最右端，P2放在最右端B.P1放在最左端，P2放在最左端C.P1放在最右端，P2放在最左端D.P1放在最左端，P2放在最右端12.在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数变小，电压表的示数不变D.电流表的示数变小，电压表的示数变小13.如图所示，下列判断错误的是( )A.仅使灯L1工作，应闭合开关S2、S3B.仅使灯L2工作，应闭合开关S1、S3C.使灯L1工作，应闭合开关S1、S3D.使灯L2工作，只闭合开关S3也可14.如图所示，电磁铁P和Q通电后( )A.P的右端是N极，Q的左端是S极，它们相互吸引B.P的右端是S极，Q的左端是N极，它们相互吸引C.P的右端是N极，Q的左端是N极，它们相互排斥D.P的右端是S极，Q的左端是S极，它们相互排斥15.有a、b、c、d四个带电体，它们之间的相互作用是：a 排斥c，b吸引c，b排斥d，由此判断( )A.a、d间相互排斥B.a、d间相互吸引C.a一定带正电D.d 一定带负电16.用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A.2.5 minB.5 minC.20 minD.30 min17.现有一只PZ22060灯泡L1和一只PZ22025灯泡L2，下列有关说法中正确的是( )A.灯泡L1的电阻小于灯泡L2的电阻B.它们并联在照明电路中时L2亮C.它们串联在照明电路中时L1亮D.它们正常发光时，在相同时间内消耗的电能相同18.原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A.台灯的功率太大B.台灯的插头处有短路C.台灯的灯座处有短路D.插座处原来就有短路19.电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A.AC段B.CD段C.电灯R短路D.BD段20.一个通电螺线管两端磁极的极性决定于A.螺线管的匝数B.通过螺线管的电流方向C.螺线管内有无铁芯D.通过螺线管的电流21.闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( )22.在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器.开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A.从1.8 A变化至0.2 AB.从0.4 A变化至1.2 AC.从1.2 A变化至0.4 AD.从0.2 A变化至1.8 A三、作图题(每题5分，共15分)23.根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法.24.下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线.25.在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2;当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图.四、实验题(14分)26.测定标有3.8 V灯泡的额定功率.(1)画出实验电路图，并根据电路图将下列所需实物连接起来.(10分)(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上.(2分)(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________.(2分)五、计算题(11分)27.某同学家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有3000 R/kWh，利用手表计时，发现1 min转盘转了50转，那么：(1)电炉的额定功率是多少?(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小.参考答案1.1.2 52.203.18 C 0.75 W 45 J4.6 0～305.甲乙甲6.2R/97.变小不变变小8.D 9.D 10.A 11.D 12.C 13.C 14.B 15.B 16.A 17.A 18.B 19.D 20.B 21.C 22.C23.略 24.略 25.略26.(1)略 (2)0～15 V 2.8 V (3)0.34 A 1.3 W27.(1)1 kW(2)图略将开关与定值电阻并联后再与电炉丝串联 R=48.4 查字典物理网初中频道。

精选电学试题一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

初二物理电学试题一．选择题：1.日常生活的经验告诉我们，家中的电灯，插座，电视机，电冰箱等电气设备之间的连接方法是（）A.一定是串联B.一定是并联C．可以串联，也可以是并联D.电灯与插座应该是串联，彩电与电冰箱应该是并联2.使用电池的时候，不允许用导线直接把电源的两极直接连接起来，这是因为（）A.这样连接电路中没有电流B.这样连接有触电危险C.这样连接会在导线中产生很大的电流，损坏电池D.这样连接电路中的电流太小，用电器无法工作3.如下图所示，当开关S闭合后，三盏灯并联的电路是（）A. B. C. D.4.下列四组物质中，都属于导体的是（）A.水银，石墨，铁B.海水，盐水，油C.人体，大地，陶瓷D.铅，银，玻璃5.一只准确的电压表接入电路测电灯的电压，合上开关，灯泡均发亮，但电压表的示数为零，造成这一现象的原因可能是（）A.表的正负接线柱接反了B.电压表被导线短路C.电源坏了，电路中没有电流 C.由于电压表接线柱接触不良，电压表被开路6.同种材料制成的甲，乙，丙三根电阻线，已知甲比乙长，但横截面积相等，丙比乙粗，丙比乙粗，但长度相等，则甲，乙，丙三根电阻线的电阻大小是（）A.甲最大B.乙最大C.丙最大D.乙最小7.甲，乙两电阻之比是3:1，将它们串联后接入电路中，若测得乙电阻两端的电压为4V，那么这个电路的电源电压为（）A.4VB.８VC.12VD.16V是定值电阻,电源电压U保持不变，当滑动变阻器滑8.如图2所示的电路中，R1片向右滑动时，电压表，电流表的示数将（）A.电流表示数变小，电压表示数变大B.电流表示数变小，电压表示数变小C.电流表示数变大，电压表示数变大D.电流表示数变大，电压表示数变小9.在“测量小灯泡的电阻”的实验中，下列操作中有问题的是（）图2A.连接线路的过程中，开关应处于断开状态B.连接线路的过程中，滑动变阻器的滑片要放在最大阻值的位置C.试触时发现电流表指针反向偏转，电压表指针偏转正常，只需断开电路将电池的正负极对调D.电流表串联在被测电路中，电压表并联在小灯泡两端10.如图3所示，开关S 闭合后，灯L 1和L 2均不亮，小炮祺同学利用一根导线去查找电路故障，当他将导线连接在灯L 1两端时，两灯均不亮，讲导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮，由此可以判断（ ） A.灯L 1短路 B.灯L 2短路C.灯L 1断路D.灯L 2断路图311．在选择电压表的量程时，正确的是（ ） A.尽可能选择大一些的量程B.经试触后被测电压不超过小的量程时，尽可能选择小量程C.尽管选用的量程不同，但对测量结果毫无影响D.为使测量结果更精确，量程选得越小越好12.根据欧姆定律公式I=U/R 可以导出R=U/I ，由公式得出的正确结论是（ ） A.导体电阻的大小跟导体两端电压成正比 B.导体电阻的大小跟导体中电流成反比C.导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D.导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体中的电流无关13.如图4所示电路中，开关S 闭合时电压表测量的是（ ） A.电源电压 B.L 1两端的电压 C.L 2两端的电压D.L 1两端的电压和电源电压之和 图4 14.如图所示，正确的是（ ）二．填空题：15.经验证明，只有 V 的电压才是安全的。
