电路基础习题模板

可编辑修改精选全文完整版电路分析基础练习题及答案第1章 习题一、填空题1-1.通常，把单位时间内通过导体横截面的电荷量定义为 。

1-2.习惯上把 运动方向规定为电流的方向。

1-3.单位正电荷从a 点移动到b 点能量的得失量定义为这两点间的 。

1-4.电压和电流的参考方向一致，称为 方向。

1-5.电压和电流的参考方向相反，称为 方向。

1-6.电压和电流的负值，表明参考方向与实际方向 。

1-7.若P>0（正值），说明该元件 功率，该元件为 。

1-8.若P<0（负值），说明该元件 功率，该元件为 。

1-9. 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中 定律体现了电路中任意结点上汇集的所有 的约束关系， 定律体现了电路中任意回路上所有 的约束关系，具有普遍性。

1-10.基尔霍夫电流定律（KCL ）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 。

1-11.基尔霍夫电压定律（KVL ）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 代数和为零。

二、选择题1-1．当电路中电流的参考方向与电流的真实方向相反时，该电流A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值1-2．已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为A 、6VB 、－6VC 、14V1-3．当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为A 、Ri u =B 、Ri u -=C 、 i R u =1-4．一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为A 、200ΩB 、－200ΩC 、±200Ω1-5．两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为A 、10VB 、20VC 、30V1-6．已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω1-7．电阻是 元件，电感是 的元件，电容是 的元件。

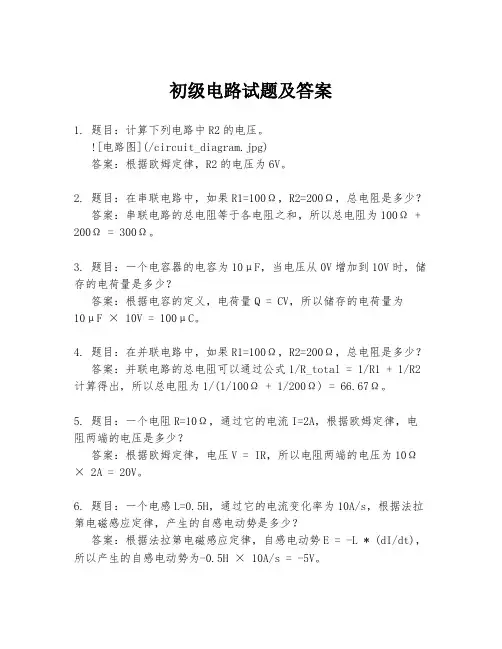

初级电路试题及答案1. 题目：计算下列电路中R2的电压。

答案：根据欧姆定律，R2的电压为6V。

2. 题目：在串联电路中，如果R1=100Ω，R2=200Ω，总电阻是多少？答案：串联电路的总电阻等于各电阻之和，所以总电阻为100Ω + 200Ω = 300Ω。

3. 题目：一个电容器的电容为10μF，当电压从0V增加到10V时，储存的电荷量是多少？答案：根据电容的定义，电荷量Q = CV，所以储存的电荷量为10μF × 10V = 100μC。

4. 题目：在并联电路中，如果R1=100Ω，R2=200Ω，总电阻是多少？答案：并联电路的总电阻可以通过公式1/R_total = 1/R1 + 1/R2计算得出，所以总电阻为1/(1/100Ω + 1/200Ω) = 66.67Ω。

5. 题目：一个电阻R=10Ω，通过它的电流I=2A，根据欧姆定律，电阻两端的电压是多少？答案：根据欧姆定律，电压V = IR，所以电阻两端的电压为10Ω × 2A = 20V。

6. 题目：一个电感L=0.5H，通过它的电流变化率为10A/s，根据法拉第电磁感应定律，产生的自感电动势是多少？答案：根据法拉第电磁感应定律，自感电动势E = -L * (dI/dt)，所以产生的自感电动势为-0.5H × 10A/s = -5V。

7. 题目：在RC串联电路中，R=1kΩ，C=0.001F，输入电压为正弦波，频率为1kHz，求电路的时间常数τ。

答案：时间常数τ = R * C，所以τ = 1kΩ × 0.001F = 1ms。

8. 题目：一个电路的功率因数为0.8，功率为400W，求电路的视在功率和有功功率。

答案：视在功率S = P / cosφ，所以S = 400W / 0.8 = 500VA。

有功功率P = S * cosφ，所以P = 500VA × 0.8 = 400W。

■ 模拟试题四：一、填充题：在下列各题中，请将题目所要求的解答填入各横线上方。

(本大题共5小题，每题4分，总计20分)1、某一端口的电流、电压的瞬时值表达式分别为，V，该端口其吸收的平均功率____。

[点击查看答案]答：2、为求一线圈（电阻和电感串联）的电感，在其两端加正弦交流电压，电压源的角频率为100，测得其两端电压为100V，电流为2A，消耗的平均功率为120W，则其电感____。

[点击查看答案]答：3、某一阶电路的全响应，若初始条件不变而激励源幅值减少为原来的一半，则其全响应为____。

[点击查看答案]答：4、图1所示电路中，如，，则____。

[点击查看答案]答：5、图2所示电路中，电压源提供的功率____。

[点击查看答案]答：二、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入括号中。

(本大题共5小题，每题4分，总计20分) 1．一个理想独立电压源的基本特性是（）:A.其两端电压与流过的电流无关;流过的电流可为任意值,由外电路即可确定B.其两端电压与流过的电流有关;流过的电流不为任何值,由电压源即可确定C.其两端电压与流过的电流无关;电流必定由电压源正极流出,可为任意值D.其两端电压与流过的电流有关;电流未必由电压源正极流出,可为任意值[点击查看答案]答：A2．已知某正弦电压V, 正弦电流A, 则、之间的相位关系是（）A.超前 B 超前 C. 超前 D. 、同相位[点击查看答案]答：B3．RLC串联谐振电路达到谐振时，以下论述中正确的是(时)（）A.电容两端电压达最大值B.电感两端电压达最大值C.电阻两端电压达最大值D.以上三个电压均达最大值[点击查看答案]答：C4．下列关于三相电路的电压(电流)的关系式中,正确的是（）A.任何三相电路中,线电流++=0；B.任何三相电路中,线电压++=0；C.任何三角形联接的三相电路中,；D.任何星形联接的三相电路中, 。

[点击查看答案]答：B5．三个大小均为的电阻接成星形，则其等效的三角形解法中每个电阻的阻值为（）A.；B.3；C.；D.2[点击查看答案]答：B三、综合计算题。

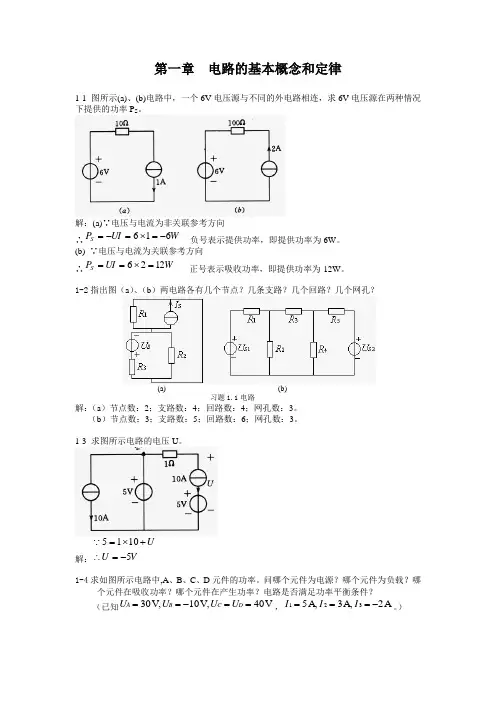

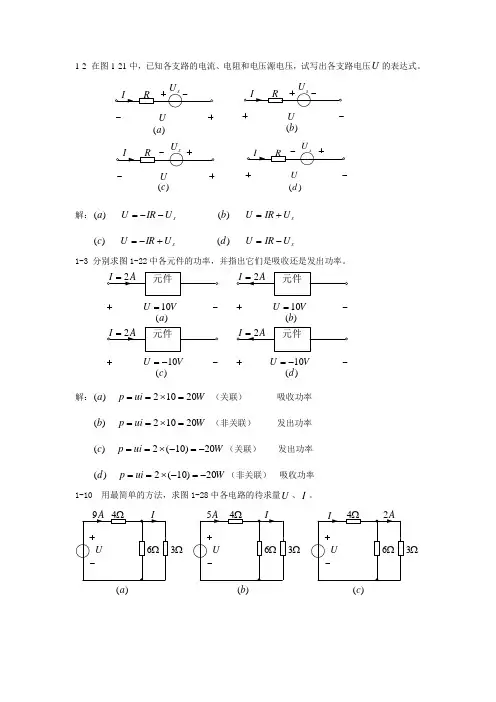

1-2 在图1-21中，已知各支路的电流、电阻和电压源电压，试写出各支路电压U 的表达式。

U)(a U )(bU )(cU )(d解：)(a s U IR U --= )(b s U IR U +=)(c s U IR U +-= )(d s U IR U -=1-3 分别求图1-22中各元件的功率，并指出它们是吸收还是发出功率。

VU 10=V U 10-=VU 10-=V U 10=)(a )(b )(c )(d解：)(a W ui p 20102=⨯== （关联） 吸收功率)(b W ui p 20102=⨯== （非关联） 发出功率 )(c W ui p 20)10(2-=-⨯==（关联） 发出功率 )(d W ui p 20)10(2-=-⨯==（非关联）吸收功率1-10 用最简单的方法，求图1-28中各电路的待求量U 、I 。

Ω3Ω3Ω3)(a )(b )(c解：)(a V U 54)36364(9=+⨯+⨯= A I 69366=⨯+= )(b V U 30)36364(5=+⨯+⨯= A I 3105366=⨯+=)(c A I 36322=⨯+= V I U 18234=⨯+=1-13 在图1-31所示的电路中，已知V U AB 10=，求s U 。

Ω2Ω2解：设I 、1I 、2I 、3I 如图所示Ω2Ω22由 102221=+I I 及 512+=I I得 01=I ， A I 52= 又 A U I AB 1283=-=A I I I 6531=++= V I U U AB s 222=+=1-15 如图1-33所示，A 和B 两部分电路通过三条导线相连接，已知A I 11=，A I 22=，Ω=100R ，确定电压表的读数，设电压表的内阻为无穷大。

解：流过电阻R 的电流： A I I I 321=+=方向与电压表极性相同电压表的读数 V RI U 300==1-18 求图1-36所示电路中的电流I 和电压U ，并计算Ω2电阻消耗的功率。

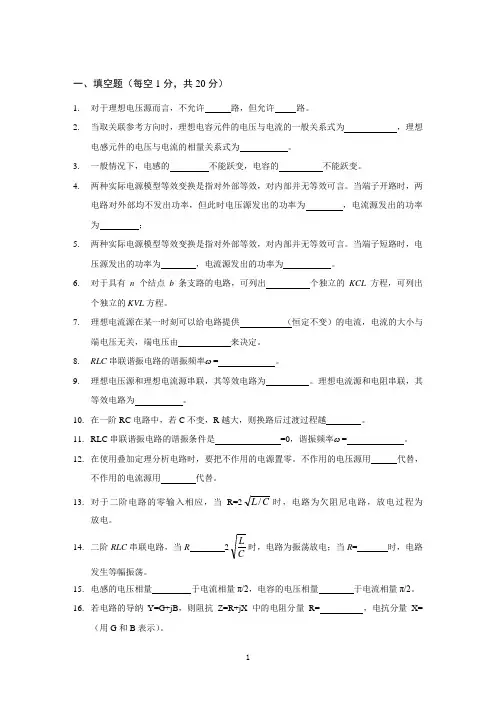

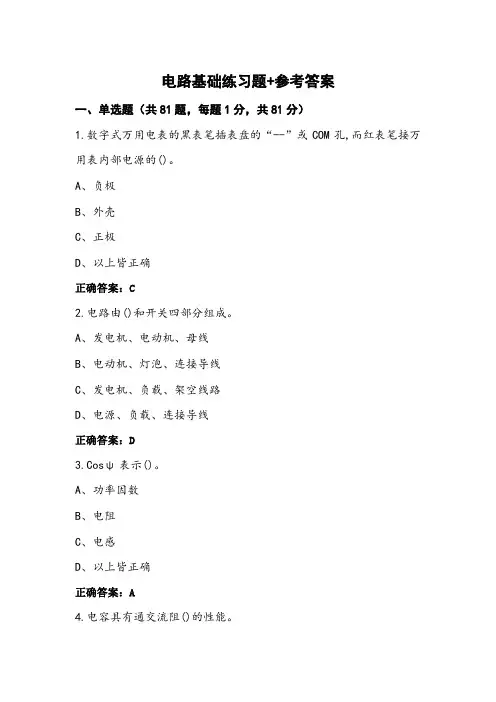

电路基础练习题+参考答案一、单选题（共81题，每题1分，共81分）1.数字式万用电表的黑表笔插表盘的“--”或COM孔,而红表笔接万用表内部电源的()。

A、负极B、外壳C、正极D、以上皆正确正确答案：C2.电路由()和开关四部分组成。

A、发电机、电动机、母线B、电动机、灯泡、连接导线C、发电机、负载、架空线路D、电源、负载、连接导线正确答案：D3.Cosψ表示()。

A、功率因数B、电阻C、电感D、以上皆正确正确答案：A4.电容具有通交流阻()的性能。

A、直流B、脉动直流电C、交直流电D、以上皆正确正确答案：A5.某节点B为三条支路的连接点,其电流分别为I1=-2A,I2=4A,则I3为(设电流参考方向都指向节点A)()。

A、-2AB、2AC、6A正确答案：A6.理想电感上的电流与电压的关系()。

A、电流超前电压450B、电压滞后电流900C、电流滞后电压450D、电压超前电流900正确答案：D7.若交流电路的电流相位比电压相位超前,则电路成()。

A、电阻性B、电容性C、电感性正确答案：B8.电阻串联后总电阻()。

A、增大B、减小C、不变D、以上皆正确正确答案：A9.交流电在单位时间内1S完成周期性变化的次数叫做()。

A、频率B、周期C、角频率D、以上皆正确正确答案：A10.阻值随外加电压或电流的大小而改变的电阻叫()。

A、线性电阻B、固定电阻C、可变电阻D、非线性电阻正确答案：D11.在三相四线制中,相线与中性线之间的电压称为()。

A、线电压B、相电压C、即是相电压也是线电压D、以上皆正确正确答案：B12.交流电变化得越快,说明交流电的周期()。

A、越大B、越小C、无法判断正确答案：B13.电流是由电子的定向移动形成的,习惯上把()定向移动的方向作为电流的方向。

A、正电荷B、负电荷C、左手定则D、右手定则正确答案：A14.某灯泡上标有“220V、100W”字样,则220V是指()。

A、最大值B、瞬时值C、有效值D、平均值正确答案：C15.两只额定电压相同的电阻.串联接在电路中则阻值较大的电阻()。

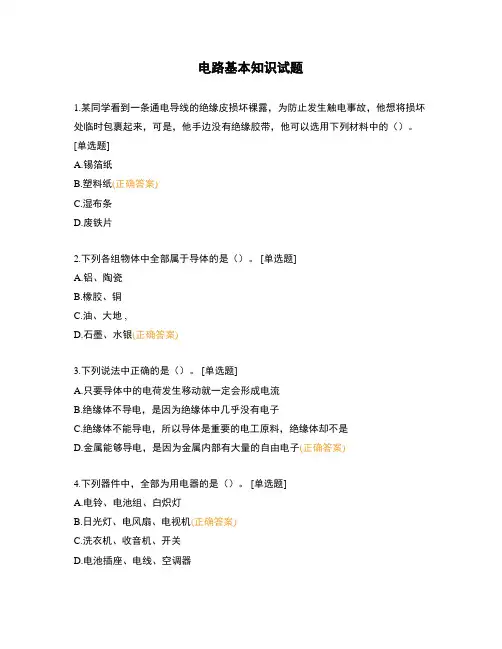

电路基本知识试题1.某同学看到一条通电导线的绝缘皮损坏裸露，为防止发生触电事故，他想将损坏处临时包裹起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（）。

[单选题]A.锡箔纸B.塑料纸(正确答案)C.湿布条D.废铁片2.下列各组物体中全部属于导体的是（）。

[单选题]A.铝、陶瓷B.橡胶、铜C.油、大地 ,D.石墨、水银(正确答案)3.下列说法中正确的是（）。

[单选题]A.只要导体中的电荷发生移动就一定会形成电流B.绝缘体不导电，是因为绝缘体中几乎没有电子C.绝缘体不能导电，所以导体是重要的电工原料，绝缘体却不是D.金属能够导电，是因为金属内部有大量的自由电子(正确答案)4.下列器件中，全部为用电器的是（）。

[单选题]A.电铃、电池组、白炽灯B.日光灯、电风扇、电视机(正确答案)C.洗衣机、收音机、开关D.电池插座、电线、空调器5.下列四组物体中，都属于绝缘体的一组是（）。

[单选题]A.碳棒、人体、大地B.水银、铜丝、空气C.陶瓷、干木、塑料(正确答案)D.大地、人体、陶瓷6.下列常见的电流中最大的是（）。

[单选题]A.雷电的电流(正确答案)B.房间灯泡的电流C.家用空调器的电流D.手电筒中的电流7.在如下图所示的各电路中，开关S闭合后，小灯泡J都能发光的是( D )。

[单选题]A(正确答案)BCD8.下列关于导体和绝缘体的说法中，正确的是（）。

[单选题]A.导体善于导电，是因为导体内有大量的电荷存在B.绝缘体不善于导电，是因为绝缘体内没有电荷存在C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D.有些绝缘体在一定的条件下可变为导体(正确答案)9.下列关于电路知识的说法中不正确的是（）。

[单选题]A.为使两灯同时亮、同时灭，两灯一定要串联B.金属中的电流方向跟自由电子定向移动的方向相反C.在电路中，电源是把其他形式的能转化为电能的装置D.一般的电路由电源、用电器、开关和导线组成(正确答案)10. 一个学生使用电流表时，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（）。

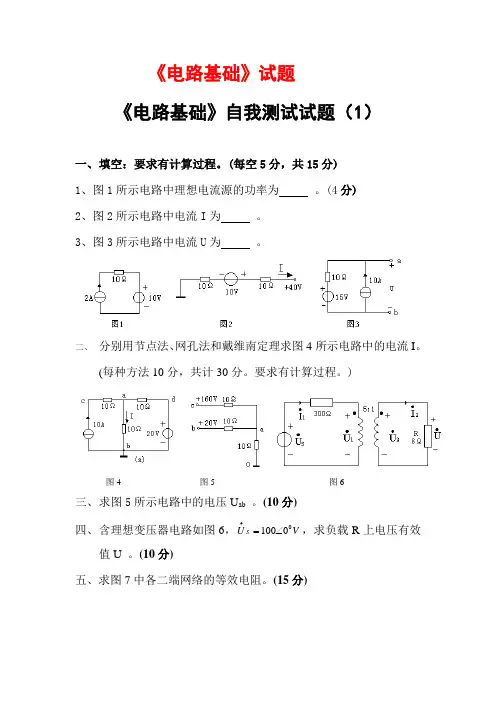

《电路基础》试题《电路基础》自我测试试题（1）一、 填空：要求有计算过程。

(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。

(4分) 2、图2所示电路中电流I 为 。

3、图3所示电路中电流U 为 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。

(每种方法10分，共计30分。

要求有计算过程。

)图4 图5 图6三、 求图5所示电路中的电压U ab 。

(10分)四、 含理想变压器电路如图6，V U S 00100∠=∙，求负载R 上电压有效值U 。

(10分)五、求图7中各二端网络的等效电阻。

(15分)图7六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K 闭合后的u c(t)。

(10分)七、(10分)电路如图9所示。

已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求I。

1图8 图9《电路基础》自我测试试题（2）一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。

A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、 L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。

2、图1.2所示电路中电阻的单位为Ω，则电流I为。

3、已知i=10cos(100t-30。

)A，u=5sin(100t-60。

)A,则 i、u的相位差为且i u。

4、为提高电路的功率因数，对容性负载，应并接元件。
