视频会议基础知识培训57页

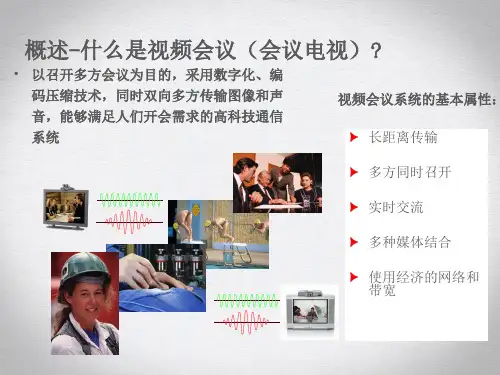

视频会议系统分类
• 从设备上分类
• 软件 • 硬件
• 从组网方式上分类
• H.320 • H.323
• 从编解码方式上分类
• 窄带（H.261/H.263/H.263+/H.263++/H.264） • 宽带高清晰（HALF-D1/MPEG1/MPEG2/MPEG4）
视频会议的发展阶段及关键点
• 作为交互式多媒体通信的先驱，已经有20多年的历史 • 从电路交换式的ISDN和专线网络向分组交换式的IP网络过
56/64 kb/s 48/56/64 kb/s 24/32 Kb/s 16 kb/s 5.3/6.3 Kb/s 8 kb/s 64/96 Kb/s
组网结构－点对多点
会议电视终端
会议管理和控制
通信网络
会议电视终端 会议电视终端
MCU （多点控制器）
会议电视终端
会议电视终端
组网结构－平面星型
会议电视终端
会议电视终端 MCU
三级
MCU
MCU
MCU
MCU MCU
MCU
会议电视终端
MCU 会议电视终端
MCU 会议电视终端
会议电视终端
视讯终端发展历史与方向
• 独立式结构终端
• 新一代产品，小型化，集成度高、稳定性好，使用简单。
• PC插卡式桌面型终端
• 过渡型产品，即将被PC视频软件淘汰
• 发展方向
• 工控机结构的终端产品属于第一代终端产品，技术上已经落后 • PC机插卡终端是过渡性产品 • 嵌入式小型化终端是终端产品的发展方向
会议电视国际标准—H.323系列协议
• H.323协议——基于非保证服务质量的局域网上的可视电 话和设备 • H.225 定义注册、入场、状态信令控制和 Q.931媒体流打包与同步 • H.245 定义媒体通道打开、关闭以及其他命 令、请求与指示 • H.246 网关进行信令转换的协议 • H.235 系统认证、加密与完整性安全框架

1.3、视频会议原理及技术介绍
信息采集 信息处理
信息传输
信息还原
音频、视频、数据
1.3、视频会议原理及技术介绍
视频会议终端将输入进来的视频使用H.261、 H.263或H.264协议、音频使用G.711、G.722或G.728、 数据、控制信令进行单独编码，然后将编码后的数据 进行“复用”打包后形成遵循网络协议的数据包，通 过网络接口传到MCU供选择广播。从MCU传来的其他会 场的数据包通过“解复用”，分别还原成视频、音频 以及数据及控制信令分别相应的输出设备上回显或执 行。 在传输的信息里面，优先级的排列顺序为：音频 －＞视频－＞控制信令－＞数据。因为会议以声音为 主，当网络拥塞时，画面可能会有马塞克，但会议的 声音必然首先保证是连贯和清晰的。ຫໍສະໝຸດ 1.4.1、视频会议技术标准
ITU-T H.243：利用2Mbit/s信道在2～3个以上的视听终端建立 通信的方法 ITU-T H.320：窄带电视电话系统和终端设备
ITU-T H.323：基于IP包交换网络中多媒体业务的框架协议
ITU-T H.261：关于P X 64Kbit/s视听业务的视频编解码器 ITU-T H.263：关于低码率通信的视频编解码 ITU-T H.264：视频压缩编码标准 ITU－T G.711 话音频率的PCM脉冲编码调制 ITU－T T.120 多媒体数据会议标准 ITU－T G.735 工作在2Mbit/s并提供同步384Kbit/s数字接入 和/或同步的64Kbit/s数字接入基群复用设备的特性
最大系统容量：（媒体处理板） 带宽速率：从56 kbps 到8Mbps
网络接口：IP（FE、GE、光口）、E1、V35
混合组网能力

T.120
视频编解码
延迟
多路 复用 /解复 用
用户应用数据
H.230, H.242 H.243
网络 接口 控制协议 SPR/LAPM处理
ISDN网
系统控制
MCU
3.1.1 H.320系列标准



H.320系列标准包括视频、音频的压缩 和解压缩，静止图像，多点会议，加密 及一些改进的特性。 H.320可分为五个部分：通用体系、音 频、多点会议、加密、数据传送等。 目前许多LAN会议系统产品也支持H.320
3.1.2 H.323系列标准

H.323标准系统框图
H.261, H.263 H.222
视频输入输出
视频编解码
G.711(722,723,728)
数据 打包 /解包 延迟 局域 网络 接口
视频输入输出
T.120
视频编解码
用户应用数据
控制协议 H.245 系统控制 呼叫控制 Q.931
3.1.2 H.323系列标准
2.2多点控制单元MCU




视频会议系统中的关键设备 主要作用：支持位于不同地点的多个成员协同 工作。 主要功能：对视频、语音及数据信号进行切换 而且是对对数据流进行切换，并不像电话交换 机对模拟信号进行切换。 分配方式：广播方式直接分配。
2.2.1 MCU的结构原理

主要组成： 网络接口单元、呼叫控制单元、多路复用和解 复用单元、音频处理器、视频处理器、数据处 理器、控制处理器、密钥处理分发器及呼叫控 制处理器
3.1.3 H.324系列低速率通信标准

H.324标准系统框图
H.263 H.223
视频输入输出
视频编解码

13
国际标准介绍-视频编码算法
视频图像数据有极强的相关性，存在着有大量的冗余信息 • 空域冗余：每帧画面内相邻像素之间相关性很大 • 时域冗余：相邻帧之间存在很大的信息冗余量 编码技术就是去除数据之间的相关性 • 帧内编码技术 • 帧间编码技术
视频会议基础培训文档 │ Nov 30, 2010
14
4
视频会议系统的组成-视频会议终端
功能 • 图像，声音采集和重现 • 图象，声音压缩 • 音视频输入输出 • 网络协议和接口 • 实时控制 产品形态 • 基于windows的软终端 • 可视电话 • 桌面终端/会议室终端 • 一体式终端/分体式终端 • 硬终端/嵌入式系统
视频会议基础培训文档 │ Nov 30, 2010
10
国际标准介绍-H.320框架建议－概述
H.320框架建议是基于窄带ISDN（包括DDN网）的视频会议 系统系列协议集合。 • 具体线路接口：ISDN、E1/T1和V.35、DDN等电路线路 • 特点：技术成熟，专网专用，是对安全保障敏感的行业
的首选类型
此类线路在图像质量、稳定性等方面都有保证，只是难以 充分利用当前网络资源，且建设和使用费用较为昂贵
宽带音频
• G.722 7kHz，48-64kbps带宽 • G.722.1 7kHz，24-32kbps带宽 • G.722.1 Annex C 14kHz，24-48kbps带宽 • G.719 22kHZ 64、96、128kbps带宽
视频会议基础培训文档 │ Nov 30, 2010
25
唇音同步
帧间压缩，采用运动预估、差值算法等方法，所有的信息都是根 据I帧进行推算得出的
