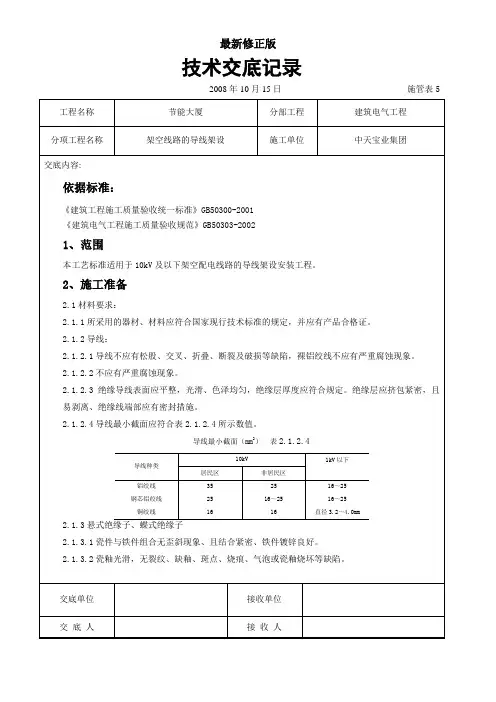

架空线路的导线架设施工交底记录日期：20XX年XX月XX日地点：地区线路参与人员：1.施工队长：XXX2.电力工程师：XXX会议目的：交代架空线路导线架设施工的具体要求，确保施工过程中安全高效进行。
会议内容：1.项目概况1.1项目位置：该项目是位于地区的线路，主要负责为该地区供电支撑。
1.2项目目标：建设一条高质量的架空线路供电网络，确保电力稳定供应。
1.3项目范围：架设主干线路并连接配电站、变电站和用户端等设施。
2.施工计划2.1工期安排：根据项目需求，制定详细的施工计划，保证各个工作环节的有序进行。
2.2人员安排：分配合适的施工队伍，并确保队伍具备相应的技能和经验。
2.3物资准备：确保所需导线、绝缘子、杆塔等物资齐全，并进行检查验收。
3.安全要求3.1线路材料标准：所有材料必须符合国家相关标准，并具备相应证书。
3.2施工现场安全：严格按照国家有关安全生产法规进行施工，确保人员和设备的安全。
3.3施工人员安全培训：所有参与施工的人员必须参加安全培训，掌握基本的安全操作技能。
4.施工具体要求4.1导线架设：(1)导线应按照设计要求进行，导线的拉拔力度、弯曲度等应符合规定。
(2)导线的接头应使用合适的连接器，并保证接触良好，接头处应进行绝缘处理。
4.2杆塔安装：(1)杆塔的基础应加固牢固，确保杆塔能承受对应的气象和载荷环境。
(2)杆塔的安装应垂直稳固，连接紧密，确保线路生命周期内的使用安全。
4.3绝缘子安装：(1)绝缘子的选择应符合设计要求，确保其电气性能和机械强度满足要求。
(2)绝缘子的安装位置准确，且绝缘子之间保持安全的距离。
5.质量控制5.1施工现场巡检：定期进行现场巡检，确保施工符合标准要求。
5.2施工记录：施工人员需详细记录施工过程中的重要环节和关键问题，并进行整理归档。
5.3完工验收：完工后对架设的线路进行质量验收，确保达到设计要求。
会议记录人：XXX。
2008年10月15日施管表52008年10月15日施管表52008年10月15日施管表52008年10月15日施管表5第六章冬季和雨季的施工安排本标段属中温带亚湿润季风区气候，其特点是：四季分明，春季干旱多大风，夏季湿润多降雨，秋季凉爽多早霜，冬季寒冷而漫长。
年平均气温4.4℃～8.4℃，极端最高温度36.1℃～39.8℃，极端最低温度-39.9℃～-32.8℃，年平均降雨量481.8～682.7mm，最大月平均日较差11.6℃～14.3℃，最大积雪厚度17～30cm，最大季节冻土深度137～205cm。
根据总体施工计划安排和该地区的气候特点，冬季和雨季期间施工在所难免，因此，做好冬季、雨季施工的防冻、防雨措施及施工质量、安全保证措施是至关重要的。
6.1冬季施工安排6.1.1路基工程施工安排及措施6.1.1.1路基工程冬季施工安排冬季低温路基施工的重点是处理好土壤的防冻、土壤的挖掘及土方的填筑三个环节。
6.1.1.1.1路堤填筑施工(1)低温的界定：当工地室外日平均气温连续5天稳定低于+5℃或日最低气温在-3℃以下时，按冬季施工的规定进行施工,进入冬季施工前做好冬季施工的准备工作。
(2)低温施工的路堤必须在冻结前处理完毕，处理方法除满足路基一般施工规定外，还要清理干净冰雪、疏干积水、坑洼处用与地基同类型的未冻土填平压实。
处理好的地基随即覆盖不使冻结。
(3)路堤填筑①填料要求：低温填筑路堤用料，一般采用A、B类填料。
②填筑压实A填土厚度：冬期路基施工按横断面全宽分层平铺，分层填筑厚度按正常温度施工的厚度减薄20-25%，并不得铺成斜层，已铺土层未压实前不中断施工；路堤填筑每侧超宽填10-50cm并压实，待冬期过后修整边坡时削去多余部分并夯拍密实。
B施工地段的积雪，施工前进行清除干净。
C施工中遇大雪或其他原因中途停工时，整平填层及边坡并加覆盖；继续施工前，清除干净边面冰雪。
D填筑路堤要随挖、随运、随填、随压实，已铺土层未压实前，不得中断施工。

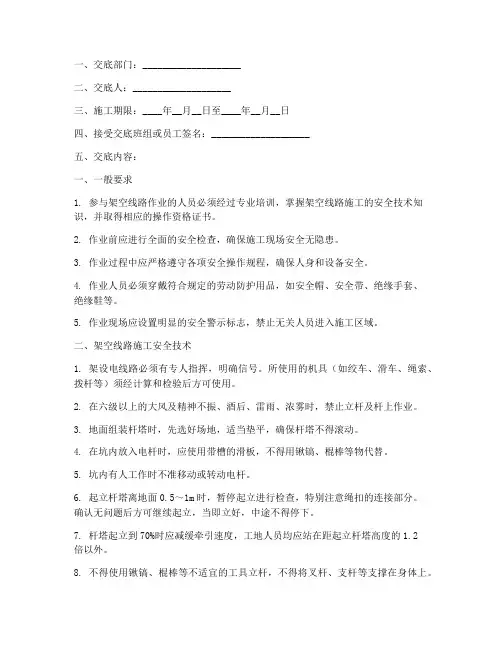

一、交底部门：____________________二、交底人：____________________三、施工期限：____年__月__日至____年__月__日四、接受交底班组或员工签名：____________________五、交底内容：一、一般要求1. 参与架空线路作业的人员必须经过专业培训，掌握架空线路施工的安全技术知识，并取得相应的操作资格证书。
2. 作业前应进行全面的安全检查，确保施工现场安全无隐患。
3. 作业过程中应严格遵守各项安全操作规程，确保人身和设备安全。
4. 作业人员必须穿戴符合规定的劳动防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。
5. 作业现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
二、架空线路施工安全技术1. 架设电线路必须有专人指挥，明确信号。
所使用的机具（如绞车、滑车、绳索、拨杆等）须经计算和检验后方可使用。
2. 在六级以上的大风及精神不振、酒后、雷雨、浓雾时，禁止立杆及杆上作业。
3. 地面组装杆塔时，先选好场地，适当垫平，确保杆塔不得滚动。
4. 在坑内放入电杆时，应使用带槽的滑板，不得用锹镐、棍棒等物代替。
5. 坑内有人工作时不准移动或转动电杆。
6. 起立杆塔离地面0.5～1m时，暂停起立进行检查，特别注意绳扣的连接部分。
确认无问题后方可继续起立，当即立好，中途不得停下。
7. 杆塔起立到70%时应减缓牵引速度，工地人员均应站在距起立杆塔高度的1.2倍以外。
8. 不得使用锹镐、棍棒等不适宜的工具立杆，不得将叉杆、支杆等支撑在身体上。
9. 在市区、地方狭小或路堑、高岗等特殊地段施工时，应采取相应措施，确保施工安全。
三、安全防护措施1. 作业人员必须经过体格检查，凡患有心脏病、高血压、精神病、贫血、年老体衰、视力不好、癫痫病等不适合高处作业的人员禁止安排此项工作。
2. 作业人员的衣着要灵便，作业时穿软底防滑鞋，不得赤脚，穿拖鞋、硬底鞋和带钉易滑的鞋。
电气架空线路施工安全技术交底工程名称：交底内容：1.一般要求1）安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备。
2）凡两人以上安装或操作同一设备时，应建立呼唤应答制。
3）设置或就位设备时，不应将脚放在设备的下方，防止压伤。
4）使用扳手时，不准套上管子。
2.架设电线路必须有专人指挥，明确信号。
所使用的机具（如绞车、滑车、绳索、拨杆等）须经计算和检验后方可使用。
3.在六级以上的大风及精神不振、酒后、雷雨、浓雾时，禁止立杆及杆上作业。
4.杆塔组立1）地面组装杆塔时，先选好场地，适当垫平，是杆塔不得滚动。
2）在坑内放入电杆时，应使用带槽的滑板，不得用锹镐、棍棒等物代替。
3）坑内有人工作时不准移动或转动电杆。
4）起立杆塔离地面0.5～1m时，暂停起立进行检查，特别注意绳扣的连接部分。
确认无问题后方可继续起立，当即立好，中途不得停下。
杆塔起立到70时应减缓牵引速度，工地人员均应站在距起立杆塔高度的1.2倍以外。
5）不得使用锹镐、棍棒等不适宜的工具立杆，不的将叉杆、支杆等支撑在身体上。
6）在市区、地方狭小或路堑、高岗、斜坡等地势不好的位置立杆时，应当增加人员，并采取设木桩或用拉绳绑杆等措施，防止电杆倾倒或由坡上滚下。
7）竖立杆塔时埋设的地锚,应根据不同地质及受力情况埋设牢固。
利用树桩等代替的锚时,应详细检查确认坚牢没有拨出的危险方可能。
主牵引地锚、杆塔中心、扒杆顶及制动地锚四点须在一线上。
8）在带电的架空电力线路和供电设备附近或撤杆时，必须保证表1的安全距离。
如不能保证安全距离，应先停电，并在线路两端接地后在进行施工。
表1 立杆时与带电体的最小安全距离注：参考文献[11]交底内容：针对工程施工中应该注意的安全问题进行技术交底，要求各个施工班组将施工中可能出现的安全问题放在整天工程的首要位置，严格贯彻执行“安全第一，预防为主”的施工方针，坚决与“违章、麻痹、不负责任”作斗争，树立一个良好的企业形象，并将如下要求贯彻到施工中，确保工程安全、质量、快捷完成。

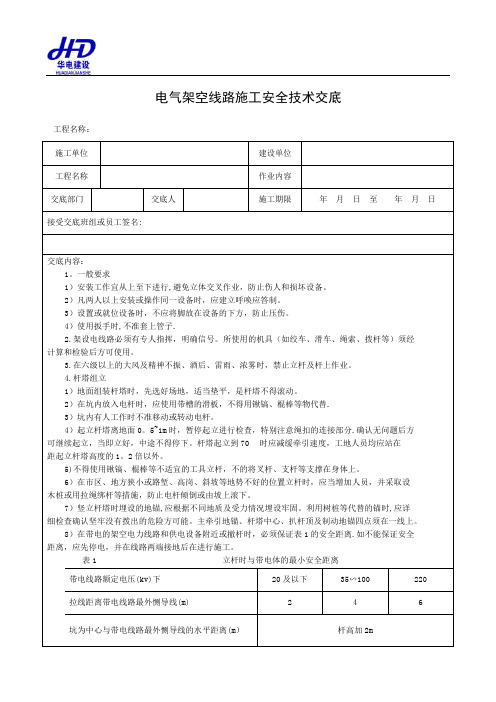

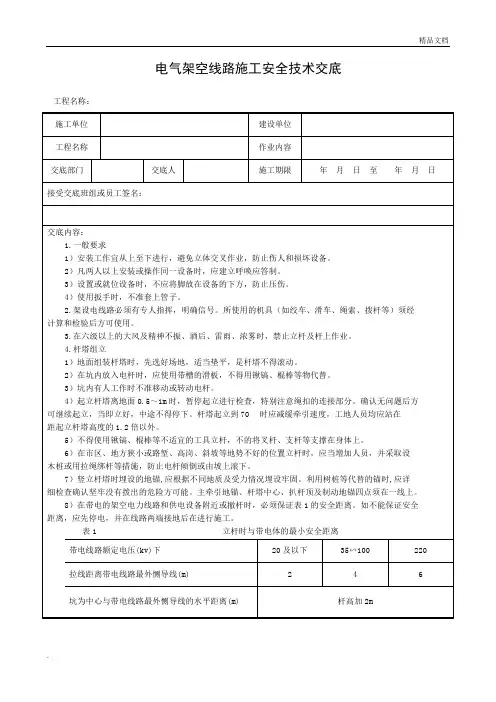

电气架空线路施工安全技术交底工程名称：施工单位建设单位工程名称作业内容交底部门交底人施工期限年月日至年月日接受交底班组或员工签名:交底内容：1。
一般要求1）安装工作宜从上至下进行,避免立体交叉作业，防止伤人和损坏设备。
2）凡两人以上安装或操作同一设备时，应建立呼唤应答制。
3）设置或就位设备时，不应将脚放在设备的下方，防止压伤。
4）使用扳手时,不准套上管子.2.架设电线路必须有专人指挥，明确信号。
所使用的机具（如绞车、滑车、绳索、拨杆等）须经计算和检验后方可使用。
3.在六级以上的大风及精神不振、酒后、雷雨、浓雾时，禁止立杆及杆上作业。
4.杆塔组立1）地面组装杆塔时，先选好场地，适当垫平，是杆塔不得滚动。
2）在坑内放入电杆时，应使用带槽的滑板，不得用锹镐、棍棒等物代替.3）坑内有人工作时不准移动或转动电杆。
4）起立杆塔离地面0。
5~1m时，暂停起立进行检查，特别注意绳扣的连接部分.确认无问题后方可继续起立，当即立好，中途不得停下。
杆塔起立到70时应减缓牵引速度，工地人员均应站在距起立杆塔高度的1。
2倍以外。
5)不得使用锹镐、棍棒等不适宜的工具立杆，不的将叉杆、支杆等支撑在身体上。
6）在市区、地方狭小或路堑、高岗、斜坡等地势不好的位置立杆时，应当增加人员，并采取设木桩或用拉绳绑杆等措施，防止电杆倾倒或由坡上滚下。
7）竖立杆塔时埋设的地锚,应根据不同地质及受力情况埋设牢固。
利用树桩等代替的锚时,应详细检查确认坚牢没有拨出的危险方可能。
主牵引地锚、杆塔中心、扒杆顶及制动地锚四点须在一线上。
8）在带电的架空电力线路和供电设备附近或撤杆时，必须保证表1的安全距离.如不能保证安全距离，应先停电，并在线路两端接地后在进行施工。
表1 立杆时与带电体的最小安全距离带电线路额定电压(kv)下20及以下35∽100 220 拉线距离带电线路最外恻导线(m) 2 4 6 坑为中心与带电线路最外恻导线的水平距离(m）杆高加2m5。
技术交底记录TY-31技术交底记录TY-31交底内容（文字说明或附图）：一、质量标准1.1、严格按照设计院所下发的图纸要求施工：1.2、施工必须按照有关国家和行业标准进行。
1.3、HSE严格按照本工程“两书一表”相关要求执行。
1.4、主要施工标准：《110kV～500kV架空送电线路施工及验收规范》GB50233-2014；《石油天然气建设工程施工质量验收规范电气工程》SY 4206-2007；《电气装置安装工程接地装置施工及验收规范》GB50169-2006（2017年4月1日后遵照GB50169-2016）。
二、施工工艺2.1杆塔附件安装1）清除绝缘子上的一切污垢,检查瓷件是否良好；2）在安装前检查防震锤,应将导线上紧密缠绕好铝包带;防震锤安装后,铝包带应缠出固定点两端各10～20mm,且断头应回到线夹压住；3）防震锤的安装距离应符合下面的规定：直线杆塔指防震锤中心船型线夹中心之距,耐张塔是指防震锤中心耐张线夹销子中心之距；防震锤安装后应与地面垂直,其安装距离误差应不大于30mm,安装必须牢固；悬垂线夹(船型线夹)安装后,其绝缘子串应垂直于地平面，顺线路方向最大偏移值不应超过50mm；4）金具上的螺栓、穿钉及弹簧销子的穿向应统一,无特殊情况应符合规范规定;开口销子必须对称开口,开口角度为60～90,开口后不得有折断、裂纹等现象,不得用线材代替开口销子；5）跳线线夹的型号、规格应符合设计，压按后的质量应符合规定，不得有裂纹，连接面不应烧伤，连接螺栓应紧固，跳线线夹保护层厚度与压接管相同，导爆索缠绕也是一层，注意在引爆前应把线夹的接触面保护好，防止烧伤；6）跳线完毕，弧度应适中，其安全距离不应小于650mm。
2.2其它注意事项1）高处作业人员应衣着灵便，并正确配戴个人防护用具；2）高处作业人员必须系好安全带（绳）。
安全带（绳）必须拴在牢固的构件上，并不得低挂高用。
施工过程中，应随时检查安全带（绳）是否拴牢。

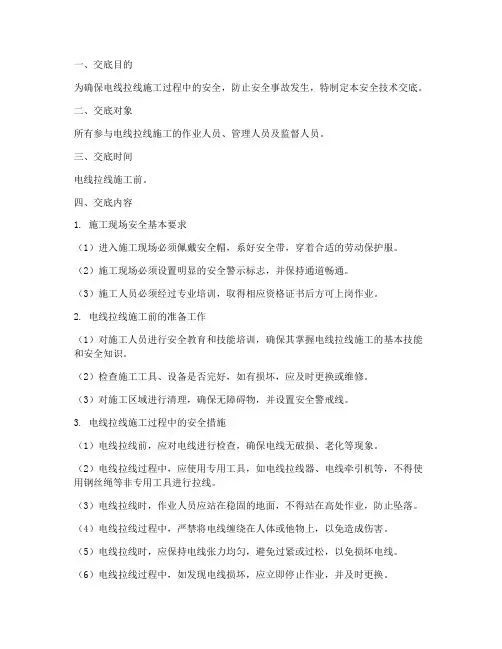

一、交底目的为确保电线拉线施工过程中的安全，防止安全事故发生，特制定本安全技术交底。
二、交底对象所有参与电线拉线施工的作业人员、管理人员及监督人员。
三、交底时间电线拉线施工前。
四、交底内容1. 施工现场安全基本要求（1）进入施工现场必须佩戴安全帽，系好安全带，穿着合适的劳动保护服。
（2）施工现场必须设置明显的安全警示标志，并保持通道畅通。
（3）施工人员必须经过专业培训，取得相应资格证书后方可上岗作业。
2. 电线拉线施工前的准备工作（1）对施工人员进行安全教育和技能培训，确保其掌握电线拉线施工的基本技能和安全知识。
（2）检查施工工具、设备是否完好，如有损坏，应及时更换或维修。
（3）对施工区域进行清理，确保无障碍物，并设置安全警戒线。
3. 电线拉线施工过程中的安全措施（1）电线拉线前，应对电线进行检查，确保电线无破损、老化等现象。
（2）电线拉线过程中，应使用专用工具，如电线拉线器、电线牵引机等，不得使用钢丝绳等非专用工具进行拉线。
（3）电线拉线时，作业人员应站在稳固的地面，不得站在高处作业，防止坠落。
（4）电线拉线过程中，严禁将电线缠绕在人体或他物上，以免造成伤害。
（5）电线拉线时，应保持电线张力均匀，避免过紧或过松，以免损坏电线。
（6）电线拉线过程中，如发现电线损坏，应立即停止作业，并及时更换。
（7）电线拉线过程中，如需穿越危险区域，应设置安全警示标志，并采取相应的安全措施。
4. 电线拉线施工后的安全检查（1）电线拉线完成后，应对电线进行检查，确保电线无破损、老化等现象。
（2）检查电线拉线固定点是否牢固，如有松动，应及时加固。
（3）检查电线拉线是否符合设计要求，如有不符合，应及时调整。
五、应急处理1. 发生电线拉线事故时，立即停止作业，并组织人员进行救援。
2. 采取必要的措施，防止事故扩大，确保现场人员安全。
3. 保护事故现场，等待相关部门进行调查和处理。
六、交底人及接受人交底人：XXX接受人：XXX七、交底日期年月日八、注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。

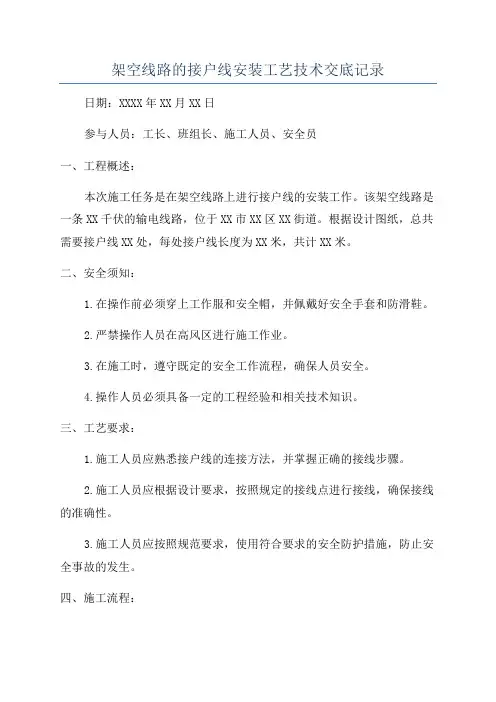

架空线路的接户线安装工艺技术交底记录日期：XXXX年XX月XX日参与人员：工长、班组长、施工人员、安全员一、工程概述：本次施工任务是在架空线路上进行接户线的安装工作。
该架空线路是一条XX千伏的输电线路，位于XX市XX区XX街道。
根据设计图纸，总共需要接户线XX处，每处接户线长度为XX米，共计XX米。
二、安全须知：1.在操作前必须穿上工作服和安全帽，并佩戴好安全手套和防滑鞋。
2.严禁操作人员在高风区进行施工作业。
3.在施工时，遵守既定的安全工作流程，确保人员安全。
4.操作人员必须具备一定的工程经验和相关技术知识。
三、工艺要求：1.施工人员应熟悉接户线的连接方法，并掌握正确的接线步骤。
2.施工人员应根据设计要求，按照规定的接线点进行接线，确保接线的准确性。
3.施工人员应按照规范要求，使用符合要求的安全防护措施，防止安全事故的发生。
四、施工流程：1.施工前，工长向施工人员详细讲解接户线的工艺要求和施工流程，并强调安全注意事项。
2.施工人员进行现场勘察，确认接线点的位置和线路走向，避免误接或者接错线路。
3.施工人员先将导线准确地拉直并进行弯曲修整，确保线材弯曲度符合设计要求。
4.施工人员在接线点进行切胶处理，确保接头的电气性能和机械强度。
5.施工人员使用牢固的扣环进行接线，确保接地良好。
6.施工人员使用电工工具进行接线，确保锁紧结实，并进行绝缘处理，防止线路发生短路事故。
7.施工完成后，工长进行现场验收，检查每个接线点是否符合要求。
8.安全员对施工过程进行监督和检查，确保施工过程安全可控。
五、工艺质量控制：1.施工人员在施工过程中应仔细查看设计图纸，确保接线位置准确。
2.施工人员应使用合格的接线材料和工具，确保施工质量。
3.施工人员应按照设计要求进行接线，不得擅自更改。
4.施工人员在接线完成后，应进行连接点的绝缘测试，确保安全可靠。
5.施工结束后，进行施工记录整理，保存相关图纸、记录和现场照片等资料。
六、工艺安全交底：1.工长向施工人员重点介绍本工艺的安全要求和操作要点。
架空电力工安全交底记录日期：20XX年XX月XX日地点：XX市XX区XX街道XX号参与人员：1.组长：XXX2.电工人员：XXX、XXX、XXX3.安全员：XXX记录人：XXX1.安全责任交底1.1.组长XXX向所有参与的电工人员交代架空电力工作中的安全责任。
强调所有人员都有维护自己和他人安全的责任，不得疏忽职守，确保工作过程中的安全。
1.2.强调安全员XXX的责任，负责监督并提供必要的安全指导，及时发现和解决工作中的安全隐患，并且与电工人员密切合作。
2.工作流程交底2.1.组长XXX向电工人员详细介绍了架空电力工作的流程，包括：2.1.1.工作前准备：核查工器具的完好程度和使用条件，检查相关电器设备的安全状况。
2.1.2.工作过程：确保按照规定的程序进行工作，如上下架设绝缘悬挂具、拉线穿绳等环节。
2.1.3.工作结束清理：检查工作现场，清除多余杂物，确保架空电力设备的安全、整洁和正常运行。
2.2.强调了工作流程中的每个环节的安全注意事项，特别是要注意防止高温、高压和电击等危险因素带来的伤害。
3.个人防护交底3.1.强调个人防护装备的重要性，包括：3.1.1.头盔：保护头部安全，防止坠落物或碰撞造成伤害。
3.1.2.绝缘手套：防止电击危险，避免触电事故。
3.1.3.绝缘靴：避免电击危险，防止脚部受伤。
3.1.4.眼镜和口罩：保护眼睛和呼吸系统免受灰尘、喷溅和有害气体等的损伤。
3.2.强调了个人防护装备的正确佩戴方法和定期检查维护的必要性。
4.工器具使用交底4.1.强调了工作中必要的工器具使用方法，包括：4.1.1.绝缘悬挂具：正确使用和操作，保证工作的安全进行。
4.1.2.拉线穿绳器具：正确使用和操作，避免意外伤害。
4.2.强调了对工器具的正确保管和定期检查维护的重要性。
5.潜在风险交底5.1.根据实际工作环境和操作要求，强调了潜在的安全风险和应对措施，包括：5.1.1.做好防护措施，防止高温、高压和电击等危险因素的伤害。
一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、施工期限：____________________五、作业内容：____________________六、交底部门：____________________七、交底人：____________________八、安全交底内容：1. 作业前的安全检查（1）检查架空线路的绝缘性能，确保绝缘子、导线等部件完好无损。
（2）检查杆塔基础，确保杆塔稳固可靠。
（3）检查接地装置，确保接地电阻符合要求。
（4）检查施工工器具，确保工器具完好、安全。
2. 作业过程中的安全措施（1）作业人员必须穿戴符合国家标准的安全帽、安全带、绝缘手套等个人防护用品。
（2）高空作业时，必须系好安全带，并高挂低用。
（3）严禁酒后作业，严禁操作人员带病上岗。
（4）作业现场必须设置安全警示标志，明确警示区域。
（5）施工过程中，严禁在高压线附近进行焊接、切割等作业。
（6）施工过程中，严禁操作人员擅自离开工作岗位。
3. 作业后的安全措施（1）作业完成后，必须对作业现场进行全面检查，确保无安全隐患。
（2）对损坏的绝缘子、导线等部件进行更换，确保架空线路正常运行。
（3）对施工工器具进行清洗、保养，确保下次使用。
（4）对作业人员进行安全教育培训，提高安全意识。
九、注意事项：1. 作业人员必须严格按照安全技术交底执行，确保作业安全。
2. 施工单位应加强对作业现场的安全管理，确保作业安全。
3. 作业过程中，如发现安全隐患，应立即停止作业，并及时报告相关部门。
4. 施工单位应定期对作业人员进行安全教育培训，提高安全意识。
5. 作业人员应遵守国家相关法律法规，确保作业安全。
十、附则：1. 本安全技术交底范本适用于架空线路的施工、检修、维护等作业。
2. 施工单位应根据实际情况，对安全技术交底范本进行修改和完善。
35KV架空线路安全技术交底施工技术和安全及环境保护交底记录XXX工程名称：35KV集电线路工程交底时间：年月日建设单位：XXX记录人：名称35KV集电线路工程接受交底班组：交底人：一、施工技术交底内容：1、普通基础1）基础施工应遵守《110-500KV架空送电线路施工及验收规范》（GB-2005）。
2）基础施工应严格遵照各基础施工图纸中的基础说明及注意事项。
3）施工人员必须熟悉基础施工图及基础明细表，按图施工。
4）认真研究基础作业指导书，按照施工方案进行施工。
5）本工程地基土壤均为自重湿陷性黄土。
基础开挖时，如发现地质与设计不符，应及时上报，由项目部与设计人员联系，进行处理。
6）基础分坑前应逐基复测塔基断面，如分坑过程中发现与图纸不符，及时通知项目部，由项目部联系设计院进行处理。
7）基础开挖先进行测量定位抄平放线。
8）基坑开挖时，应注意避免挠动原状土。
9）塔基础坑（不含掏挖基础和岩石基础）坑深允许偏差为+100mm，-50mm，坑底平整。
同基基础坑在允许偏差范围内按最深基坑操平。
掏挖基础以外的工作以掏挖为主，对于风化岩可采用松动爆破与人工开挖结合，但要保持坑壁完整，岩渣必须清除干净。
掏挖基础及岩石基础的尺寸不允许有负偏差。
10）开挖时，应经常检查平面控制桩、水准点、基坑的平面位置、水平标高、边坡坡度等。
11）开挖时离底标高差200mm，停止用机械挖，用人工挖到位，防止机械开挖对地基扰动。
12）当开挖的土体含水量大且不稳定，或边坡较陡、基坑较深、地质条件不好时，应采用加固措施。
13）塔基础坑深与设计坑深偏差大于+100mm时，应铺石灌浆。
14）接地沟开挖的长度和深度要符合设计要求并不得有负偏差，沟中杂物要清除。
在山坡上挖接地沟时，沿等高线开挖。
15）塔基础坑及拉线基础坑回填，要求分层夯实，每次回填300mm夯实一次。
并要有防沉层（300mm-500mm）。
16）施工现场的砂石，必须为水洗砂砂和碎石，且砂石料必须采用彩条布对其进行铺垫。
