王39-0211井压裂裂缝监测

收稿日期:2005-08-17作者简介:王治中(1969-),男,中国石油大学(北京)在读博士,从事油气井岩石力学和出砂预测研究工作。

文章编号:1000-3754(2006)06-0076-03井下微地震裂缝监测设计及压裂效果评价王治中1,邓金根1,赵振峰2,慕立俊2,刘建安2,田 红1(11中国石油大学,北京 102249;21长庆油田勘探开发公司,陕西咸阳 712000)摘要:井下微地震监测技术作为监测压裂效果的有效手段之一,首次在长庆油田的庄19井区得到了应用。

本文在简要介绍井下微地震压裂监测技术的基础上,论述了选井选层设计、测震传感器的布置优化、井筒体液设计和压裂设计,并利用微地震压裂监测结果分析了压裂井的裂缝展布特征,验证了压裂施工效果。

该方法对于验证传统方法的准确性、提高裂缝测试水平及油田开发效果具有重要意义。

关键词:微地震技术;水力压裂;施工设计;监测;裂缝展布;油田应用;效果分析中图分类号:TE35711 文献标识码:A水力压裂作为油气增产的主要措施已被广泛应用于现代石油工业。

经济有效的水力压裂应尽可能地让裂缝在储层延伸,防止裂缝穿透水层和低压渗透层[1,2]。

现场作业表明,水力压裂的效果往往不是十分明显,有时由于穿透隔层而导致失败,造成油层压力体系破坏,影响油田的开发效果[3]。

因此,研究裂缝扩展规律、优选压裂作业参数,并采取有效措施控制裂缝的扩展形态是提高压裂处理效果的基础。

但从油田实践看,由于受监测手段的限制,对裂缝扩展规律的认识还十分有限。

井下微地震监测技术作为监测水力压裂裂缝扩展的最佳方法之一,首次在长庆油田的庄19井区得到了应用。

本文在简要介绍井下微地震监测技术的基础上,论述了选井选层设计、测震传感器布置优化、井筒液体设计和压裂设计方法,并利用微地震监测结果分析了压裂井的裂缝展布特征,验证了压裂施工效果。

1 井下微地震裂缝监测技术微地震压裂监测技术的主要依据是,在水力压裂过程中,裂缝周围的薄弱层面(如天然裂缝、横推断层、层理面)的稳定性受到影响,发生剪切滑动,产生了类似于沿断层发生的/微地震0或/微天然地震0。

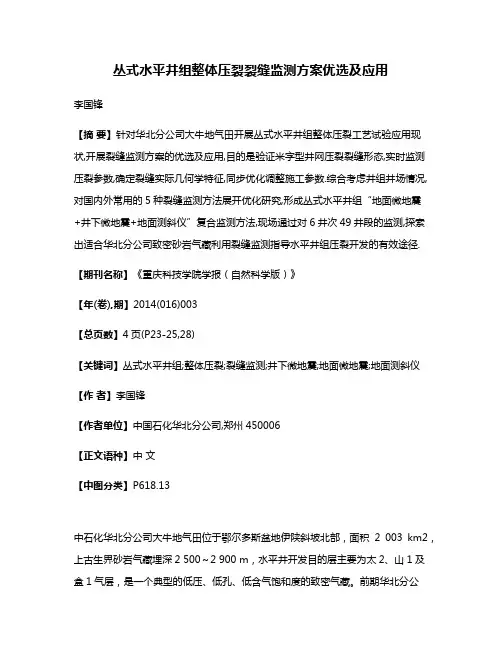

丛式水平井组整体压裂裂缝监测方案优选及应用李国锋【摘要】针对华北分公司大牛地气田开展丛式水平井组整体压裂工艺试验应用现状,开展裂缝监测方案的优选及应用,目的是验证米字型井网压裂裂缝形态,实时监测压裂参数,确定裂缝实际几何学特征,同步优化调整施工参数.综合考虑井组井场情况,对国内外常用的5种裂缝监测方法展开优化研究,形成丛式水平井组“地面微地震+井下微地震+地面测斜仪”复合监测方法,现场通过对6井次49井段的监测,探索出适合华北分公司致密砂岩气藏利用裂缝监测指导水平井组压裂开发的有效途径.【期刊名称】《重庆科技学院学报（自然科学版）》【年(卷),期】2014(016)003【总页数】4页(P23-25,28)【关键词】丛式水平井组;整体压裂;裂缝监测;井下微地震;地面微地震;地面测斜仪【作者】李国锋【作者单位】中国石化华北分公司,郑州450006【正文语种】中文【中图分类】P618.13中石化华北分公司大牛地气田位于鄂尔多斯盆地伊陕斜坡北部，面积2 003 km2，上古生界砂岩气藏埋深2 500～2 900 m，水平井开发目的层主要为太2、山1及盒1气层，是一个典型的低压、低孔、低含气饱和度的致密气藏。

前期华北分公司在盒1气层采用水平井多级分段压裂工艺获得较好的改造效果，为了进一步提高盒1气层的储量动用程度，加快天然气利用水平井组进行开发的步伐，评价水平井组开发的经济技术可行性，开展了水平井组工程工艺试验。

大牛地气田DP43井组是中石化第一个实施的水平井井组。

开展丛式水平井组压裂裂缝监测的目的主要是：(1)验证米字型井网丛式井组的裂缝形态；(2)实时监测压裂过程，确定裂缝实际几何学特征，同步优化调整施工参数。

1 裂缝监测方案优选DP43H丛式水平井组全部完钻后，统一进行压裂施工，确定采用多级管外封隔器分段压裂工艺，确定压裂顺序为：2H井→ 1H井→ 4H井、6H井→ 3H井、5H井。

结合DP43丛式水平井组井场情况，对国内外常用的5种裂缝监测方法展开优化研究(表1)，根据监测对象的裂缝缝长及方位，优选出适合于丛式水平井组压裂的裂缝监测工艺。
