空预器基本知识

  • 格式：ppt
  • 大小：985.00 KB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

应该了解的空气预热器知识

应该了解的空气预热器知识

应该了解的空气预热器知识
烟气离开低温段省煤器时温度为250度～400度，如果不加利用就排出炉子，造成燃料浪费。

由于空气温度低，用来冷却烟气，可以有效的降低烟气温度。

通常烟气离开空气预热器后的温度称为排烟温度，可以降低到150度以下。

安装空预器后，可以有效的节约燃料。

空气经过空预器加热后，温度可以提高到170～400度。

热空气助燃，炉膛温度显著升高，燃烧得到强化和改善，化学和机械不完全燃烧损失降低。

同时，采用热空气后，可以维持较低的过量空气系数即可获得良好的燃烧效果，所以不但提高了锅炉热效率而且降低了引风机的电耗。

采用空气预热器，提高了进入炉膛空气的温度，使炉膛温度显著提高，进而加强了辐射传热，再进一步节省了炉膛辐射受热面，减少了受热面钢材的使用量。

两种空预器的优缺点空预器通常分为回转式空预器和管式空预器，具体小编不再展开。

现场总结下来：中小型锅炉采用管式空预器较多，对于大型机组通常采用回转式空气预热器。

管式空预器：严密性好，如果能有效采取措施解决低温腐蚀和磨损问题，则漏风率只有5%，缺点是体积大，钢材消耗大多，所以大型锅炉容量大，尾部烟道体积相对减少，所以采用管式空预器空间布置困难。

另外解决不好低温腐蚀和磨损问题，漏风量会迅速增加。

回转式的空预器：结构小，紧凑，所以钢材消耗量比管式节约30%～50%。

受热面磨损和腐蚀后不会增加漏风，可以等受热面磨损腐蚀重量超过总重量的20%再更换。

缺点是结构复杂，有回转体，密封困难，漏风量大可达15%～20%。

空预器

空预器

第十章空预器第一节概述空气预热器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置，回收了烟气热量、降低了排烟温度，因而提高了锅炉效率；还由于空气的预热强化了燃料的着火和燃烧过程，减少了燃料的不完全燃烧热损失。

空气预热器已成为现代锅炉的一个重要组成部分。

空气预热器按其传热方式大致可分为表面式和再生式两大类，再生式空气预热器由于具有回转结构，所以又称为回转式空气预热器，回转式空气预热器又可分为受热面旋转和风罩旋转两类。

受热面旋转的回转式空气预热器，又称为容克式空气预热器。

容克式空气预热器的工作原理是：转子的受热元件在烟气侧从烟气中吸收热量，通过空气侧时再将热量传递给空气。

由于转子缓慢地旋转，传热元件交替地通过烟气侧和空气侧通道，当传热元件与烟气接触时吸收热量并积蓄起来，与空气接触时释放贮存的热量来加热空气，如此周而复始。

由于采用热一次风系统会带来许多不便。

目前绝大多数锅炉，采用冷一次风系统设计。

因此采用的空气预热器一般是三分仓空气预热器。

三分仓容克式空气预热器，由于差压增大，其漏风率比较大。

除密封系统进行了加强以外，其基本结构元件三分仓和二分仓基本相同。

本锅炉配备两台三分仓容克式空气预热器，型号为2-32VI（T）-2083SMRC。

一、二次风仓分隔布置，一次风仓角度为50°，二次风仓角度为130°，烟气仓角度为180°。

转子内径为13.492m，,转子高度2480mm，受热高度为1880mm。

入口烟气温度（B-MCR）℃ 365出口烟气温度（B-MCR）℃ 134入口空气温度（B-MCR，一次风/二次风）℃ 30/23一次风出口温度（B-MCR）℃ 308二次风出口温度（B-MCR）℃ 322空气预热器的漏风率在投产第一年内不高于6%，运行一年后不高于8%。

一次风的漏风率不高于35％转子采用模块结构，由36个独立的仓格组成。

传热元件为篮子框架结构，便于检修和调换。

空气预热器培训教材

空气预热器培训教材

转子驱动装置



转子驱动装置是由驱动电机与减速箱组成， 减速箱与空预器短轴用鼓型联轴器进行连 接。 驱动装置上配置有主电机、附电机、气动 马达，主电机故障备用电机可以自动启动。 事故情况下可用气动马达进行盘车，或用 驱动装置配置的专用盘车装置进行手动盘 车，以保护空预器转子不受损坏。
吹灰装置
每台空预器在烟气侧热端及冷端分 别装有一台伸缩式吹灰器,吹灰器采用电 机驱动,齿轮-齿条行走机构，吹灰介质 为过热蒸汽。吹灰器在伸进预热器的行 程中吹灰约需时 40 分钟,退出时 进汽 阀关闭。吹灰操作过程可以程序控制或 单独操作. 预热器吹灰程序控制包括在 锅炉程序吹灰控制系统内.
空预器结构简图
空预器主要组成部分
1、底梁及顶梁 2、支撑轴承及导向轴承 3、中心筒及短轴 4、模数仓格和转子附件 5、密封部件 6、附属设备 7、电驱动装置 8、润滑系统
底梁及底部轴承
底部扇形板
端
柱
转子中心筒
顶梁及顶部轴承
转子外壳
顶、底三分仓结构
顶、底一次风过渡管道
顶、底二次风过渡管道
密封系统简图
轴向及径向密封装置
旁路密封装置
旁路密封又称周向密封，是防止空气从 转子外园筒的上下两个端部漏到转子外园 筒与空预器外壳之间的间隙内造成空预器 的漏风。 空预器在转子外园筒的上、下两端设 置了一圈锯齿形密封片，这些密封片与转 子外园筒上、下端的“T”钢构成了空预 器的周向密封。
旁路密封装置示意图
空气预热器基础知识
北仑培训基地初级教材
1
空气预热器的作用和种类
空气预热器是用于锅炉系统热交换性能提 升的一种设备。空气预热器的主要作用是将锅 炉排出的烟气中的热量收集起来，并传导给进 入锅炉前的空气。空气预热器有三个大类，分 别是板式空气预热器、管式空气预热器和回转 式空气预热器。 板式预热器目前基本已经被淘汰，管式空 预器在一些小机组中还在使用。

空预器基本知识

空预器基本知识
•17
导向轴承示意图
高强度螺栓 连接套管
导向轴承
拆卸轴承高 压油接口
导向轴承座 气封组件
扇形板
导向端轴
•18
支承轴承采用可倾瓦推力轴承，型号为：WAUKESHA 56”， 其作用主要是用作支承转子的全部重量，同时还用来确定下端的旋 转中心和承受由风烟压差所引起的侧向推力以及转子晃动所引起的 径向推力。
•10
3、密封装置。对于回转式空预器，漏风是个很重要的问 题。这是因为空预器产生漏风会直接影响锅炉机组的安全经济运 行，漏风不仅会使送、一次风机的电耗增加，而且严重时还将使 锅炉的出力被迫降低和加剧空预器的低温腐蚀，以及由此引起的 其它不良后果。
造成空预器漏风的情况有两种：间隙漏风和携带漏风。空预器 是转动机械，其转动的转子和静止的机壳之间总是存在一定的间 隙，由于空预器内的空气区呈正压，而烟气区为负压，空气区和 烟气区之间存在压差，导致一部分空气通过空气区与烟气区的交 界处的间隙漏到烟气中去，这种经动静之间间隙的漏风称为间隙 漏风。
•5
回转式空预器结构紧凑、体积小、金属耗量较少，故在大 容量锅炉上广泛采用。但回转式空预器结构较复杂，制造 工艺要求高，另外由于流通截面较窄，稍有积灰将使其阻 力大为增加。回转式空预器又分为两种不同的设计形式， 一种受热面转动，另一种是风罩转动。 目前国内600MW机组锅炉多数采用受热面转动的三分仓 回转式空预器。三分仓是指空预器有三部分流通截面，即 烟气、一次风、二次风。气体点是将低压头、大流量的二 次风与高压头、小流量的一次风分别加热，有利于经济性 的提高。
每台空预器烟气侧的冷、热端各装一根固定式的清洗 管，清洗管上装有一系列的不同直径的喷嘴，使空预器转 子内不同部位的受热面都能获得均匀的水量。

空预器

空预器

2.烟气和空气速度的选择
烟速：10～14m/s 空气速度：空气流速/烟气流速=0.45～0.55m/s
三、回转式空气预热器
1．受热面回转式空气预热器 （1）结构及工作原理
图9-14 受热面回转式空气预热器的结构 1—转子；2—轴；3—环形长齿条；4—主动齿轮；5—烟气入口；6—烟气出口；7—空气入口； 8—空气出口；9—径向隔板；10—过渡区；11—密封装置；12—轴承；13—管道接头；14— 受热面；15—外壳；16—电动机
三 分 仓 式 空 气 预 热 器
（2）漏风及对策
漏风危害
漏风原因：
携带漏风（少量）
间隙漏风（主要）
密封装置
径向密封
环向（周向）密封
轴向密封
空气预热器的密封装置
图9-22 空气预热器的热态变形示意图 1—执行机构；2—中心密封筒；3—导 向轴承；4—上梁；5—轴向密封装置； 6—下梁；7—推力轴承； 8—下扇形版；9—上扇形版
4）轴向密封
沿着每个转子径向隔板外侧的轴向边缘安装有轴向密
封片。运行时，轴向密封片和静止的轴向密封板之间 的间隙最小。轴向密封片上开腰形螺栓孔用螺栓固定 径向隔板上，密封片可沿着径向方向上（靠近或远离 轴向密封板）调节。
回转式空气预热器存在的最大问题是漏风。因此， 在预热器的动、静间隙处分别装有径向、环向（周向） 和轴向密封装置。新型受热面回转式空气预热器的热 端径向密封采用了热态自动控制，即自动漏风控制系 统（Leakage Control System简称LCS）。 回转式空气预热器的工作原理是：电动机经减速装 置带动转子以 1 ～ 4 转 / 分的转速转动，当转子中的传 热元件转到烟气通流区时被烟气加热，吸收烟气的热 量；当传热元件再转到空气通流区时，就把热量释放 出来，加热空气。转子连续地转动，烟气就不断地加 热空气。转子每转一圈，传热元件吸热、放热各一次。

空预器

空预器

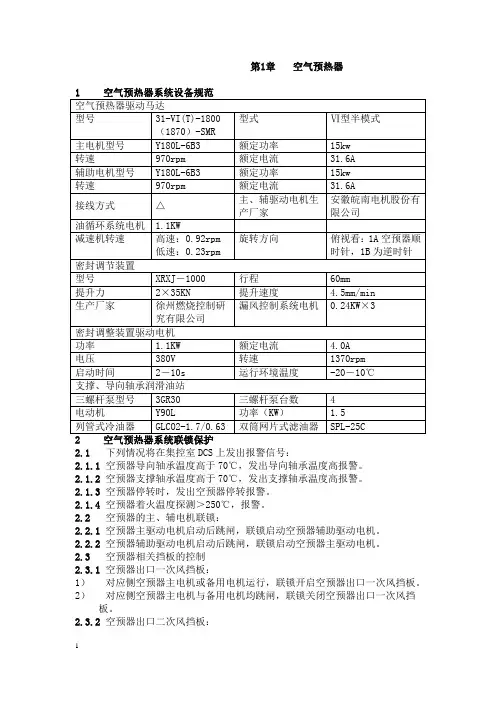

第1章空气预热器2.1下列情况将在集控室DCS上发出报警信号：2.1.1空预器导向轴承温度高于70℃，发出导向轴承温度高报警。

2.1.2空预器支撑轴承温度高于70℃，发出支撑轴承温度高报警。

2.1.3空预器停转时，发出空预器停转报警。

2.1.4空预器着火温度探测＞250℃，报警。

2.2空预器的主、辅电机联锁：2.2.1空预器主驱动电机启动后跳闸，联锁启动空预器辅助驱动电机。

2.2.2空预器辅助驱动电机启动后跳闸，联锁启动空预器主驱动电机。

2.3空预器相关挡板的控制2.3.1空预器出口一次风挡板：1）对应侧空预器主电机或备用电机运行，联锁开启空预器出口一次风挡板。

2）对应侧空预器主电机与备用电机均跳闸，联锁关闭空预器出口一次风挡板。

2.3.2空预器出口二次风挡板：1）对应侧空预器主电机或备用电机运行，联锁开启空预器出口二次风挡板。

2）对应侧空预器主电机跳闸与备用电机跳闸，且另一侧空预器在运行，联锁关闭空预器出口二次风挡板。

3）两台空预器均跳闸120S，强制关闭空预器出口二次风挡板。

2.3.3热风再循环关断风门：1）热风再循环调节挡板执行器位置反馈＞3％，联锁开启。

2）热风再循环调节挡板执行器位置反馈≤3％，联锁关闭。

2.3.4空预器入口烟气挡板：1）对应侧空预器主电机或备用电机运行，联锁开启空预器入口烟气挡板。

2）对应侧空预器主电机与备用电机均跳闸，联锁关闭空预器入口烟气挡板。

3）两台空预器均跳闸延时120S，强制关闭空预器入口烟气挡板。

2.4以下任一条件存在，空气预热器不允许停运：2.4.1对应侧送风机运行。

2.4.2对应侧吸风机运行。

2.4.3空气预热器入口烟温＞150℃。

2.5空预器主辅变频装置联锁：2.5.1工作电源失去，备用电源自动投入。

2.5.2运行变频器故障，备用变频器自动投入运行。

2.5.3减速机油泵故障跳闸联跳空气预热器主辅电机。

2.5.4减速机油泵未运行，闭锁空气预热器主辅电机启动。

：空预器

：空预器

清洗步骤
• 送风机、引风机、一次风机停止并断电。 • 空预器入口烟气挡板关闭，空预器出口一、二次风挡 板关闭，将空预器底部放水阀全部开启。 • 停止空预器火灾监控装置。 • 开启一次风机、送风机底部放水阀及出口处放水阀。 • 根据需要投入空预器定期或连续低转速运行。 • 开启空气预热器清洗水门。 • 待空预器清洗合格，关闭清洗水门及底部放水门。 • 待水流尽后关闭送风机、一次风机出口处的放水阀。 • 关闭空预器底部各放水阀。 • 启动送引风机或自然通风对空预器进行干燥。 • 待空预器完全干燥后，停止送、引风机运行。
油循环系统的运行
部位 型号 最高工 作压力 Mpa 温 启 动 60 0.49 50 度 停 止 50 45 ℃ 报 警 80 70 ＜30 0.2 冷 温 度 ℃ 却 水 压 力 Mpa
导 向 轴 承 支 承 轴 承
OCS-8A OCS-8A
e） 双筒式过滤器的网片滤芯，首次投运或每次换油后一小时，必须从筒体内 取出清洗，并仔细检查滤芯，发现网片损坏，必须立即更换，绝不允许装入投 运。本双筒过滤器，每筒自带压差发讯装臵，当过滤器的两侧压差达到0.35 MPa时，发讯装臵就道通报警，此时维护人员必须立即到现场，切换过滤器的工 作筒，然后清洗过分堵塞的滤芯。一般每三个月左右拆洗一次，以去除滤芯上 的污垢，用户亦可根据实际情况调整拆洗保养周期。 f）列管式冷却器在出厂前均经过气密试验，用户初装时不得擅自拆卸。如长期 不用或遇冷却器周围环境温度在冰点以下，必须切断水源，并开启其壳体上的 管堵，放尽腔内的剩余冷却水。防止壳体冻裂！ G)定期或不定期地检查轴承座底部的润滑油，发现润滑油变质，则需换油； 不变
预热器工作原理及其主要构件
• 三分仓式空气预热器的密封区将受热面分为一 次风通道、二次风通道、烟气通道，每个密封 区所占角度为15度，一次风通道所占角度为35 度，二次风通道所占角度为115度，烟气通道 为165度。 • 在回转式空预器中，转动的转子与固定的外壳 之间有间隙，而空气侧和烟气侧之间又有相当 大的差压，所以总是要漏风的。为减少空气预 热器的漏风，均装有密封设置，可分为径向密 封、轴向密封、旁路密封、中心筒密封。

空预器基础知识课件(a1)

空预器基础知识课件(a1)

检查空预器的进出口 温度和压力，确保正 常运行。
定期清理空预器内部 的灰尘和杂物，保持 热交换器的清洁。
空预器的定期保养
定期对空预器的热交换器进行 彻底清洗，以去除积聚的灰尘 和杂质。
检查并更换密封件和润滑油， 以确保机械部件的正常运行。
对电气元件和控制线路进行维 护和检查，确保其正常工作。
空预器的常见故障及排除方法
管式空气预热器
管式空气预热器是一种利用管束加热空气的装置。它由管束、壳体、进 口和出口等组成，具有传热效率高、阻力小、易于维护等优点。
03
热管式空气预热器
热管式空气预热器是一种利用热管原理加热空气的装置。它由热管元件、
壳体、进口和出口等组成，具有传热效率高、结构紧凑、可靠性高等优
点。
02
空预器的工作原理
工业锅炉和窑炉
空预器用于回收工业锅炉和窑炉 排放的烟气余热，提高燃烧效率，
降低能耗。
化工生产
在化工生产过程中，空预器用于回 收反应气体或废气的余热，进行预 热或加热操作，提高能源利用效率。
钢铁冶炼
在钢铁冶炼过程中，空预器用于回 收高炉和转炉排放的烟气余热，降 低能耗并减少环境污染。
空预器在航空领域的应用
空预器的工作环境通常要求在一定的 温度和压力下运行，以保证其正常工 作。
因此，在实际操作中，需要定期检查 和维护空预器，以保证其正常工作。
在高温环境下，空预器的传热元件容 易出现老化、变形等问题，而在压力 过高的情况下，空预器的密封性能会 受到影响，导致空气泄漏。
空预器的运行方式
空预器的运行方式通常分为连续运行和间歇运行两种。
降低氮氧化物排放。
空预器的分类
根据传热方式的不同，空气预热 器可分为蓄热式和热管式两类。 蓄热式空气预热器又分为回转式

空预器简介及原理

空预器简介及原理

空预器概述空气预热器热交换原理，是通过连续转动的转子，缓慢地载着传热元件旋转，经过流入预热器的热烟气和冷空气，完成热交换。

传热元件从烟气侧的热烟气中吸取热量，通过转子的转动，把已加热传热元件中的热量，不断地传递给空气侧进来的冷空气，从而加热空气。

由于它工作在烟气温度最低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。

同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失本厂空预器结构参数：转子内径418100 mm 传动装置减速机型号B4SV311-100C主电机 QABP-22554A-B3 37KW 1480 r/min.备用电机 QABP-J1-22554A-B3 37KW 1480 r/min.双出轴空气马达 92RB045 5.89KW 103 r/min.主减速比103.259 : 1出轴转速：正常运行14.31r/min额定输出扭矩30000 N-m预热器转速：正常1.069 r/min.副电机：0.268 r/min.空气马达：0.0745 r/min 支承轴承球面滚子推力轴承型号294/800导向轴承双列向心球面滚子轴承型号23192K1.4.6油循环系统1.4.6.1导向轴承稀油站型号OCS-8E-3电动机 Y90L-4B3 1.5 KW 1380 r/min.三螺杆泵 3GR 30X4 1.6 m 3 /h 1.0 MPa线隙式油过滤器SXU-A100X50S列管式油冷却器GLC2-1.3支承轴承稀油站型号OCS-8E-3电动机 Y90L-4B3 1.5 KW 1380 r/min.三螺杆泵 3GR 30X4 1.6 m 3 /h 1.0 MPa线隙式油过滤器SXU-A100X50S列管式油冷却器 GLC2-1.3吹灰装置伸缩式吹灰器由于预热器的传热元件布置紧密，工质通道狭窄，所以，在传热元件上易积灰，甚至堵塞工质通道，致使烟空气流动阻力增加，传热效率降低，从而影响预热器的正常工作。

豪顿华空预器基础知识简介

豪顿华空预器基础知识简介

吹灰及消防系统
空預器采用蒸汽吹灰，每台空預器安装两台半伸缩式 吹灰器，一台位于烟气入口，另一台位于烟气出口 ，另外 还配备一套消防喷水设备，消防水的工作压力范围为 0.38~0.52MPa 。
吹灰蒸汽满足的条件：
入口法兰处压力：1.5 MPa； 吹灰喷嘴处压力：0.93 MPa 1.07 MPa； 吹灰喷嘴处温度：300 350 ℃
减速箱
FLENDER公司MOTOX齿轮减速箱ZF108-K4-160，速比14.63:1； FLENDER公司CAVEX蜗杆减速箱CDA 250，速比为9.25/1； FLENDER公司CAVEX蜗杆减速箱CDA 500，速比为13.33/1
联轴器
FLENDER公司BIPEX挠性联轴器BWN162。 驱动装置轴套锁紧盘： SD280-91，传递扭矩319000Nm
终级减速箱一侧装有扭矩臂，扭矩臂被固定在顶部结构上 的抗扭支座内，抗扭支座通过扭矩臂给驱动机构一个反作用扭 转力矩从而驱动转子顶部的驱动轴和转子一起旋转。驱动装置 扭矩臂沿垂直方向可以在抗扭支座内上下自由移动，以适应转 子与顶部结构的热态胀差。
驱动装置的驱动电机配有变频器，用以降低空预器启动时 的启动力矩，减轻启动时对减速箱的冲击作用，以实现“软启 动”。此外，通过变频控制，可以改变空预器的转速，用以满 足停炉时空预器在低速下对换热元件进行水冲洗的需要，两台 电机均能以正、反两个方向驱动空预器，只有在空预器不带负
换热元件
换热元件选型原则：
1. 传热效率高 2. 流通阻力低 3. 不易堵灰 4. 吹灰介质易穿透且能量损失小 5. 易清洗 6. 加工工艺性好 7. 使用寿命长
豪顿华预热器换热元件类型：
FNC 波型 (Flat Notched Crossed)

1000MW空预器知识解析

1000MW空预器知识解析
11
当空预器工作时，随着转子不断旋转，不可避免的要将存在转子
容积中的空气携带到烟气中去，同时也有一部分烟气随转子转动而被 带入空气区，这种被旋转的转子容积所携带的漏风，称为携带漏风。 转子的转速越快，携带的漏风量相应也越大。为了提高换热的效 果，满足加热空气温度的需要，回转式空预器的转速均设计较低，约 为1r/min，因此携带漏风在总漏风量中所占比例很小。因此回转式空 预器的漏风主要是间隙漏风。 按照回转式空预器在结构上对烟气区的分割，产生漏风的间隙主 要分径向、轴向和环向三部分。要减少空预器漏风的关键在于要设法 减小上述三部分的动静间隙，即采用能减少各向间隙、性能良好的密 封装置和密封间隙的调整装置。主要有：径向密封装置、轴向密封装 置和环向密封装置。
13
2）轴向密封装置。
轴向密封装置主要由轴向密封片和轴向密封板组成。轴向密封片 通过螺栓固定在转子外圆周的所有径向隔板上，随转子一起转动。沿 转子的高度，轴向密封片分两段布置，位于围带销柱上面的为热端轴 向密封片，围带销柱下面的为冷端轴向密封片。 轴向密封板装置有3块，沿周向它们分别装设在转子3个密封区的 外侧而位于机壳之中。轴向密封板主要由弧形密封板、支架、调整螺 栓及保护罩等组成，每块轴向密封板上各有4只调整螺栓，分两层布置， 可调整轴向密封间隙。弧形密封板经支架及调整螺栓支承在机壳上。
空气预热器培训
培训目的
1.了解空预器基本知识。 2.掌握空预器构造。
3.掌握空预器各辅助系统。
4.了解空预器常见故障及处理方法
2
主要内容
一、空预器工作原理 二、台山B厂空预器介绍
三、空预器常见故障及处理措施
3
一、空预器工作原理
工作原理：从锅炉尾部烟气中吸收热 量，通过连续转动特殊加工的金属薄板传 热元件，将热量传递给进来的冷空气，转 子转动一圈就完成了一次热交换循环。

空预器简介及原理

空预器简介及原理

空预器概述空气预热器热交换原理，是通过连续转动的转子，缓慢地载着传热元件旋转，经过流入预热器的热烟气和冷空气，完成热交换。

传热元件从烟气侧的热烟气中吸取热量，通过转子的转动，把已加热传热元件中的热量，不断地传递给空气侧进来的冷空气，从而加热空气。

由于它工作在烟气温度最低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。

同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失本厂空预器结构参数：转子内径φ18100 mm传动装置减速机型号 B4SV311-100C主电机 QABP-22554A-B3 37KW 1480 r/min.备用电机 QABP-J1-22554A-B3 37KW 1480 r/min. 双出轴空气马达 92RB045 5.89KW 103 r/min.主减速比 103.259 : 1出轴转速：正常运行 14.31r/min额定输出扭矩30000 N·m预热器转速：正常 1.069 r/min. 副电机：0.268 r/min. 空气马达：0.0745 r/min 支承轴承球面滚子推力轴承型号 294/800导向轴承双列向心球面滚子轴承型号 23192K1.4.6 油循环系统1.4.6.1 导向轴承稀油站型号 OCS-8E-3电动机 Y90L-4B3 1.5 KW 1380 r/min.三螺杆泵3GR 30×4 1.6 m 3 /h 1.0 MPa线隙式油过滤器 SXU-A100×50S列管式油冷却器 GLC2-1.3支承轴承稀油站型号 OCS-8E-3电动机 Y90L-4B3 1.5 KW 1380 r/min.三螺杆泵3GR 30×4 1.6 m 3 /h 1.0 MPa线隙式油过滤器 SXU-A100×50S列管式油冷却器 GLC2-1.3吹灰装置伸缩式吹灰器由于预热器的传热元件布置紧密，工质通道狭窄，所以，在传热元件上易积灰，甚至堵塞工质通道，致使烟空气流动阻力增加，传热效率降低，从而影响预热器的正常工作。

空预器基本知识共41页文档

空预器基本知识共41页文档
拉
60、生活的道路一旦选定，就要勇地 走到底 ，决不 回头。 ——左
空预器基本知识
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

管式空预器标准-概述说明以及解释

管式空预器标准-概述说明以及解释

管式空预器标准-概述说明以及解释1.引言1.1 概述管式空预器是一种重要的空气处理设备，广泛应用于工业生产和民用建筑等领域。

它是一种能够对空气进行预处理的装置，通过管道内流动的空气与外界空气进行热交换、湿度调节和净化处理，使得空气具备更加适宜的条件投入使用。

管式空预器通常由管道、散热器、湿度调节器、过滤器等组件组成。

通过这些组件的协同作用，管式空预器能够有效地调节空气的温度、湿度和清洁度，提供一个高质量的室内空气环境。

在设计和制造管式空预器时，需要考虑多个要点。

首先是管道的设计，包括管道的材料选择、管道的长度和直径等参数的确定，以及管道的布局和连接方式等。

其次是散热器的设计，散热器能够将空气中的热量散发出去，使空气温度得到有效控制。

湿度调节器的设计主要包括冷凝水处理和加湿控制等方面，确保空气的相对湿度在合适的范围内。

最后是过滤器的设计，过滤器可以有效地去除空气中的颗粒物和污染物，提供一个清洁的室内空气环境。

管式空预器具有多项优势和应用前景。

首先，它能够有效地提高室内空气的质量，为人们提供一个舒适、健康的生活和工作环境。

其次，管式空预器还可以节省能源消耗，提高能源利用效率，对节能减排具有积极的作用。

此外，管式空预器还可以应用于多个领域，例如工业生产中的空气处理、医疗卫生领域的洁净环境、电子设备的制造和保护等。

综上所述，管式空预器是一种重要的空气处理设备，它通过对空气进行预处理，能够提供一个适宜的室内环境。

在设计和制造过程中，需要考虑多个要点，以保证其功能的有效实现。

管式空预器具有多项优势和应用前景，将在未来的发展中发挥越来越重要的作用。

1.2 文章结构文章结构部分：在本篇长文中，文章将按照以下结构进行展开讨论管式空预器标准。

首先，在引言部分，将会对管式空预器的概述进行介绍。

这将包括对管式空预器的定义、功能以及其在相关领域中的应用情况进行概括性的说明。

接着，将详细介绍文章的结构，包括各个章节的主要内容和组织方式。

空预器基本知识

空预器基本知识

16
由径向、 由径向 、轴向和环向密封装置联合构成的是一个封闭和可调 的密封系统，是保证空预器具有较小漏风率的主要结构措施。 的密封系统，是保证空预器具有较小漏风率的主要结构措施。 在回转式空预器上述三种密封间隙中， 在回转式空预器上述三种密封间隙中 ， 漏风量最大的是径向间 隙漏风（一般约占总漏风量的2/3)；其次是环向的密封间隙漏风； 隙漏风（一般约占总漏风量的 ；其次是环向的密封间隙漏风； 最小的是轴向间隙漏风。在间隙及漏风通流截面积相同的条件下， 最小的是轴向间隙漏风。在间隙及漏风通流截面积相同的条件下， 冷端处的漏风量较热端为大，这是因为空气区与烟气区的压差， 冷端处的漏风量较热端为大，这是因为空气区与烟气区的压差，冷 端要比热端的大；且冷端的空气温度低，密度大， 端要比热端的大；且冷端的空气温度低，密度大，故冷端的漏风量 也为较大，通常约为热端漏风的二倍左右。 也为较大，通常约为热端漏风的二倍左右。
11
3、密封装置。对于回转式空预器，漏风是个很重要的问 、密封装置。对于回转式空预器， 题。这是因为空预器产生漏风会直接影响锅炉机组的安全经济运 漏风不仅会使送、一次风机的电耗增加， 行，漏风不仅会使送、一次风机的电耗增加，而且严重时还将使 锅炉的出力被迫降低和加剧空预器的低温腐蚀， 锅炉的出力被迫降低和加剧空预器的低温腐蚀，以及由此引起的 其它不良后果。 其它不良后果。 造成空预器漏风的情况有两种：间隙漏风和携带漏风。 造成空预器漏风的情况有两种：间隙漏风和携带漏风。空预器 是转动机械， 是转动机械，其转动的转子和静止的机壳之间总是存在一定的间 由于空预器内的空气区呈正压，而烟气区为负压， 隙，由于空预器内的空气区呈正压，而烟气区为负压，空气区和 烟气区之间存在压差， 烟气区之间存在压差，导致一部分空气通过空气区与烟气区的交 界处的间隙漏到烟气中去， 界处的间隙漏到烟气中去，这种经动静之间间隙的漏风称为间隙 漏风。 漏风。

空预器原理及结构

空预器原理及结构

上部扇形板
上盘 转子
模效仓格
副壳体板 下部扇形板
围带
下梁
副壳体板
主壳体板 侧壳体板
下部小梁
下梁扇形板及烟风道
推力轴承
二、回转式空预器的本体结构
传热元件：
(碳钢) (考登钢)(考登钢)
分高温区、中温区、低温区
(热端)
(冷端)
热端 (碳钢)
冷端 (考登钢)
三、回转式空预器的密封结构：
旁路密封片
三、回转式空预器的密封结构：
空预器结构及原理
黄贻冠
目录：
一、空预器的作用 二、回转式空预器的本体结构 三、回转式空预器的密封结构 四、空预器工作动画演示
一、空预器的作用
二、回转式空预器的本体结构
整体结构分解图:
烟气流向
二次风向 转子转向
一次风向
上梁
电驱动装置 剖壳体板 轴向密封装置
主壳体板
导向轴承 上梁扇形板及烟风道
上部小梁
中心筒密封：
三、回转式空预器的密封结构：
其它密封：
以上径向、旁路和轴向三种主要密封装置以外。还在扇形板、轴向密封装置与上、下梁、壳体板之间以及上、 下短轴的周围，还没有一些固定不动的密封装置。 图9-20 空预器各部静密封
热端 径向密封
冷端 扇形板
轴向密封
环形密封Βιβλιοθήκη 轴向密封轴向密封板
四、空预器工作动画演示
谢谢观看！
径向密封板
弹簧
三、回转式空预器的密封结构：
轴向密封装置： 为了防止空气在转子外围沿其周
向漏入烟气区，故需要设置此种轴 向密封装置。
轴向密封片
轴向密封板
三、回转式空预器的密封结构： 旁路密封：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

支承轴承示意图
防尘罩 支承轴承座
支承轴承
21
2）润滑油循环系统。
支承轴承和导向轴承的润滑要求很高，为此每台空预器的支 承和导向轴承都配置有独立的润滑油循环系统（或称稀油站）。 润滑油系统为不带油箱的稀油润滑系统，型号为：OCS-8A。 它是由油泵及电机、双筒过滤器、油冷却器、管道阀门以及压力 表、温度表等组成。油泵只设一台，为三螺杆泵，型号： 3GR25x4。 稀油站运行方式：当导向轴承润滑油温度超过50度（支承 轴承45度）时，润滑油泵自动启动，进行循环降温，当温度低 于45度（支承轴承40度）时，油泵停止。
6
回转式空预器结构紧凑、体积小、金属耗量较少，故 在大容量锅炉上广泛采用。但回转式空预器结构较复杂， 制造工艺要求高，另外由于流通截面较窄，稍有积灰将使 其阻力大为增加。回转式空预器又分为两种不同的设计形 式，一种受热面转动，另一种是风罩转动。 目前国内600MW机组锅炉多数采用受热面转动的三分仓 回转式空预器。三分仓是指空预器有三部分流通截面，即 烟气、一次风、二次风。气体点是将低压头、大流量的二 次风与高压头、小流量的一次风分别加热，有利于经济性 的提高。
17
4、轴承及润滑系统。
1）轴承。回转式空预器的转子采用冷端支承方式，在转子的上、 下端各设置导向轴承和支承推力轴承。 导向轴承采用SKF公司双列向心球面滚柱轴承，型号为：23192 CAK/W33，除用作固定转子上端轴的旋转中心外，还承受由风烟压差 所引起的侧向推力以及转子转动时因偏摆晃动而产生不均衡的径向推 力。 在导向轴承的轴承座套上，装设有3根支吊螺杆，其下端与中心密 封筒相连，以使中心筒能与轴承座套同时随转子一起胀缩而上下移动。 导向轴承采用“油浴循环”的润滑方式，润滑油为美孚gear SHC 680。在导向轴承箱上，除设有进油、吸油管外，还有油位指示孔。
22
5、红外线检测系统。 红外线检测系统检测转动的传热元件表面及其内部的小区域 （称为热点）。从现场实践经验表明，许多空预器着火，就是由 小面积的热点引起的。这些热点是由于未完全燃烧的燃料沉积在 传热元件表面而引起的再燃烧。
红外线检测系统就是通过红外线辐射，来检测传热元件内部 金属温度，当热点温度480-540度时报警。另外，当传感器探 头污染，检测温度过低时，也会引起报警；或者传热元件堵塞引 起温度过低时，也会引起报警。
此外，在锅炉启动阶段，因炉内温度低，如果油燃烧器雾化 不好，燃料不易完全燃烧，于是从炉膛随烟气带出的未燃油滴和 炭黑易沉积在波纹板上，而这些可燃物在一定条件下会再次燃烧， 从而使空预器烧损。
24
为保持空预器波纹板表明的洁净，回转式空预器设置了 专门的吹灰器和清洗装置。 每台空预器在烟气侧冷、热端各装设一台伸缩式吹灰 器。 每台空预器烟气侧的冷、热端各装一根固定式的清洗 管，清洗管上装有一系列的不同直径的喷嘴，使空预器转 子内不同部位的受热面都能获得均匀的水量。 每台空预器有两根固定式消防管，分别布置在空预器 烟气侧的进、出口处，管上也有许多喷嘴，保证消防水能 覆盖整个受热面。
26
2)传动装置方面的原因。如果传动齿轮齿根底部与围带销 啮合间隙过小，造成传动齿轮齿根受力较大，则会出现减速箱 整体振动和噪音较大。如果传动齿轮端面与下围带扁钢间隙过 小，就会造成空预器转子受热膨胀后下围带扁钢与传动齿轮摩 擦。这两种情况都会使减速箱的传动力矩增大，导致空预器电 流摆动。 措施：空预器减速箱传动齿轮齿根底部与围带销间隙按照 安装要求应为25mm，传动齿轮端面与下围带扁钢间隙为 13mm。安装校核驱动大齿轮与围带销的间隙，需要找到最突 出的围带销最为基准点
10
2、传动装置。传动装置是提供转子转动动力的组，空预器
的传动装置主要是由主电机（主驱动设备）、辅助气动马达、液力偶 合器、超越离合器、减速机、传动齿轮、围带和支架等组成。主电机 经液力偶合器传动减速机，后依靠减速机输出端的齿轮和转子外周下 部的围带上的销柱啮合面驱使转子转动。 主电机主要是在空预器正常运行时使用，辅助气动马达的作用是 在主电机故障（或失去电源）时维持空预器转子继续缓慢运转，以免 转子停转而因受热不均产生严重变形以及其它不良后果。此外，在安 装、清洗、检修期间盘车，也可利用辅助气动马达。启动时，一定要 先启动辅助气动马达，然后再启动主电机并同时关闭气动马达。
27
3)密封松动或部件脱落。部分密封片（特别是冷端）安
空气预热器培训
培训目的
1.了解空预器基本知识。 2.掌握空预器构造。
3.掌握空预器各辅助系统。
4.了解空预器常见故障及处理方法
2
主要内容
一、空预器结构简图
二、空预器工作原理 三、台山电厂空预器介绍 四、空预器常见故障及处理措施
3
一、空预器结构简图
4
二、空预器工作原理
工作原理：从锅炉尾部烟气中吸收热 量，通过连续转动特殊加工的金属薄板传 热元件，将热量传递给进来的冷空气，转 子转动一圈就完成了一次热交换循环。
25
四、空预器常见故障及采取的措施
1、驱动电机电流异常升高
正常运行时主电机的电流应稳定在50-75%额定电流范围内。 如果电流指示突然出现大幅度升高，一般有如下可能：
1）壳体变形。当外壳保温不好或雨水进入等都会造成空预器外 壳冷却收缩过快、动静密封间隙减小；在启动阶段，外壳局部区域 焊接有限制其自由膨胀的构件，会使外壳向内变形与转子异常接触， 这些都会造成空预器的电流摆动。 措施：检修后的首次启动，务必认真全面的检查外壳是否与有 影响其自由膨胀的问题；在大风、大雨天气时易出现外壳变形问题， 解决此问题需要做好空预器外壳的防雨和保温。
5
空预器基本知识
空预器是利用锅炉尾部烟气热量来加热燃烧所 需空气的一种热交换装置。由于它工作在烟气温度 最低的区域，回收烟气热量，降低了排烟温度，因 而提高了锅炉效率。同时由于燃烧空气温度的提高， 有利于燃料的着火和燃烧，减少燃料不完全燃烧损 失。 空预器按传热方式可分为两大类，即导热式和 回转式（或称再生式）。前者为管式预热器，烟气 和空气各自有自身的通路；后者为烟气和空气交替 流过受热面进行热交换。因该种预热器是美国容克 发明，故又称容克式。
11
3、密封装置。对于回转式空预器，漏风是个很重要的问
题。这是因为空预器产生漏风会直接影响锅炉机组的安全经济运 行，漏风不仅会使送、一次风机的电耗增加，而且严重时还将使 锅炉的出力被迫降低和加剧空预器的低温腐蚀，以及由此引起的 其它不良后果。
造成空预器漏风的情况有两种：间隙漏风和携带漏风。空预器 是转动机械，其转动的转子和静止的机壳之间总是存在一定的间 隙，由于空预器内的空气区呈正压，而烟气区为负压，空气区和 烟气区之间存在压差，导致一部分空气通过空气区与烟气区的交 界处的间隙漏到烟气中去，这种经动静之间间隙的漏风称为间隙 漏风。
15
3）环向密封装置。环向密封装置包括转子外周上、下端处的旁 路密封和中心筒密封两部分。 旁路密封亦称周向密封，主要由旁路密封片和 T型钢所构成，冷、 热端的旁路密封片系由许多短折角片拼接而成。为清除密封片连接处的 槽隙和增强其刚度，整体密封片由相互错开的二层密封片叠置而成，并 用螺栓固定在旁路密封的角钢上。 中心筒密封片固定在转子中心筒的热端和冷端端板的圆周上，并 随转子一起旋转。密封片与固定在机壳的环形密封盘或密封盖的凸缘之 间保持一定的间隙。
支承轴承装设在转子下端轴的端面上，轴承座支承在机壳上，机 壳与冷端连接板中间梁连成一体。轴承座与底部机壳之间衬有垫板 与垫片，轴承座的标高可通过调整垫片厚度得到确定。
支承轴承也采用“油浴循环”的润滑方式，所用润滑油与导向轴 承相同。在支承轴承座的上面（在轴承座盖上）和底部设有进油、 回油和放油孔。
20
16
由径向、轴向和环向密封装置联合构成的是一个封闭和可调 的密封系统，是保证空预器具有较小漏风率的主要结构措施。 在回转式空预器上述三种密封间隙中，漏风量最大的是径向间 隙漏风（一般约占总漏风量的2/3)；其次是环向的密封间隙漏风； 最小的是轴向间隙漏风。在间隙及漏风通流截面积相同的条件下， 冷端处的漏风量较热端为大，这是因为空气区与烟气区的压差，冷 端要比热端的大；且冷端的空气温度低，密度大，故冷端的漏风量 也为较大，通常约为热端漏风的二倍左右。
7
空预器简图
烟气入口
二次风出口 一次风出口
8
三、台山电厂空预器介绍
台山电厂1、2号锅炉各装有两台上海 锅炉厂生产的容克式三分仓空气预热器， 型号为： 2-32Ⅵ（50°）-1931M
2—安装数量 32—产品系列型号，表示空预器直径大小的代号 VI—烟气流向下，立式 50°—一次风仓角度 1931—受热面高度，mm
14
2）轴向密封装置。
轴向密封装置主要由轴向密封片和轴向密封板组成。轴向密封片 通过螺栓固定在转子外圆周的所有径向隔板上，随转子一起转动。沿 转子的高度，轴向密封片分两段布置，位于围带销柱上面的为热端轴 向密封片，围带销柱下面的为冷端轴向密封片。 轴向密封板装置有3块，沿周向它们分别装设在转子3个密封区的 外侧而位于机壳之中。轴向密封板主要由弧形密封板、支架、调整螺 栓及保护罩等组成，每块轴向密封板上各有4只调整螺栓，分两层布置， 可调整轴向密封间隙。弧形密封板经支架及调整螺栓支承在机壳上。
13
1）径向密封装置。 径向密封装置主要由密封扇形板、径向密封片以及间隙 调整装置等组成。在转子的径向隔板的上、下端，各装有一 列密封片，沿转子的径向分成数段，用螺栓固定在转子模数 仓格的径向隔板上。径向密封片随转子一起旋转，径向密封 装置的密封区域即为扇形板与其上面（或下面）2列密封片 端面相接壤的区域（称双密封）。 运行时，间隙调整装置跟踪转子的热变形，调整扇形板 的高低位置，以达到尽量减少径向密封间隙的目的。
23
6、吹灰、冲洗、消防系统
回转式空预器由于波纹板布置的较紧密，波纹板之间的流通 通道狭窄，因而在空预器运行时气流的流动阻力较大，且烟气中 的飞灰容易粘积在波纹板上，引起波纹板的腐蚀和气流通道的堵 塞。这样不仅会使送、一次风机的电耗增加，而且还会因换热条 件变差，使一、二次风温降低，排烟温度升高，影响锅炉效率。 同时，流动阻力的增加，使风量减小满足不了要求，限制锅炉的 出力。
