异型柱结构设计中需要注意的问题

异形柱框架结构设计中的相关问题分析摘要结合多年工作实践,通过对多层住宅异形柱框架结构的分析和比较,阐述异形柱框架结构的使用范围、受力分析、结构布局、结构计算、构造措施等方面,供结构设计人员参考。

关键词异形柱框架;结构设计;构造措施随着人们对住宅使用功能、空间划分上的要求不断提高,要求有较大的厅,甚至挑空跃层,房间的开间越来越大,平面布置要求灵活,传统的砖混结构的住宅己经越来越不能满足人们的需要了,于是框架结构被逐渐运用于多层住宅中。

异形柱框架住宅以其室内不露梁柱、增大使用空间、填充墙可采用新型轻质材料、改善建筑热能性、减轻建筑自重使地震作用减小、节省基础投资等优点,得到了普遍推广及应用。

笔者结合工程设计中一些体会阐述如下:1异形柱的受力性能异形柱(L、T、+)是从短肢剪力墙向矩形柱过渡的一种结构构件。

试验和分析表明,异形柱作为压剪构件其破坏形态有弯曲、小偏压、粘接、高压剪以及剪压、剪拉和斜拉破坏,与其破坏形态相关的主要因素有轴压比、柱净高与截面肢长之比、纵筋配筋率、体积配箍率。

异形柱因多柱肢的存在,其剪力中心往往与形心不重合。

在受力状态下,各肢产生翘曲正应力和剪应力,使得异形柱混凝土与普通矩形压剪构件相比更宜出现裂缝即产生腹剪裂缝,导致异形柱脆性变形明显,使异形柱较普通矩形柱变形能力降低。

另外,在异形柱住宅设计中,层高大多在2.8～3m之间,对于柱肢多在600～800mm的异形柱来讲,不可避免地存在短柱现象。

故在水平力作用下剪切变形占有相当大的比例,构件明显呈现脆性破坏。

框架结构中梁桥构件应有足够的延性,以保证主体结构在各种荷载作用下具有良好的变形能力,结构设计中柱轴压比限制就是最为直观地反映这一性能的指标之一。

《建筑抗震设计规范》(GBJ11-89)规定了钢筋混凝土柱轴压比限值。

该限值主要是基于框架柱出现受拉钢筋屈服为先导的大偏心受压破坏理论,防止小偏心受压脆性破坏,针对矩形截面柱计算分析而得出的。

肢 交 界 断 面 的 柱肢 角 部 ， 力 集 中严 重 。 应
综上所述 ， 在结构设计 中应充 分 了解 异形 柱的受力 特点和破 坏机理 ， 结构布置合理 ， 正确使用计算机分析 ， 这样才能更好 的把 握 设计要点 ， 保证异形柱框架结构的安全适用性 。
截面几何形状为 Ｌ形 、 Ｔ形 和十字形 ， 且截 面各 肢 的肢 高与
直径 的受力筋。４ 抗震设 计时 ， ） 扭转不 规则 的异形柱结 构， 楼层
肢厚之 比（ 柱肢 截面 高度与厚度 的 比值 ） 大 于 ４的柱 。Ｌ形 截 竖 向构件 的最大水 平位移 和层 间位 移与该 楼层两端 弹性水平位 不 ．５ 而矩形框架 的该 比 面 柱 多 用 于墙 的转 角 部 位 ， 和 十字 形截 面 柱 多 用 于 纵 横 墙 交 移和层间位移的平均值 的比值不应大于 １ ４ ， Ｔ形 ． 。５ － 抗震设计和抗震设计的异形柱结构均应对梁柱节 １ 接处 。所谓异形柱框架结构是 由异形柱形成 框架 ， 和轻质填 充墙 值为 １ ５ ）￣ 点进行受剪承载力计 算 ， 而矩形框 架柱结 构只有抗 震等级为 一、 组成 的结构 。根据建 筑 布置 及结 构受力 的需要 ， 在异 形 柱结构 中， 框架柱可全部采用异形柱 ， 也可部分采用一般框架柱。 二级框架 ， 才要求 必须进行梁柱节点 受剪承载力验算。６ 异形柱 ）
应 适 当调 整 配 筋 。
给承载力带来 的影响不容忽视 ， 双向压弯效应较 明显 。
４ 仅有一根对称轴或无对称轴 的异形柱截面 ， ） 对荷载的方 向 较敏感 ， 扭刚度 比较 差。因此 ， 形柱框架结 构也具有荷 载方 抗 异 向敏感性 ， 尤其是在不对称或偏心 时， 其抗扭 能力 明显降低 。 ５ 异形柱截面的薄弱部位在其柱肢角部 ， ） 特别是 在梁底 和柱

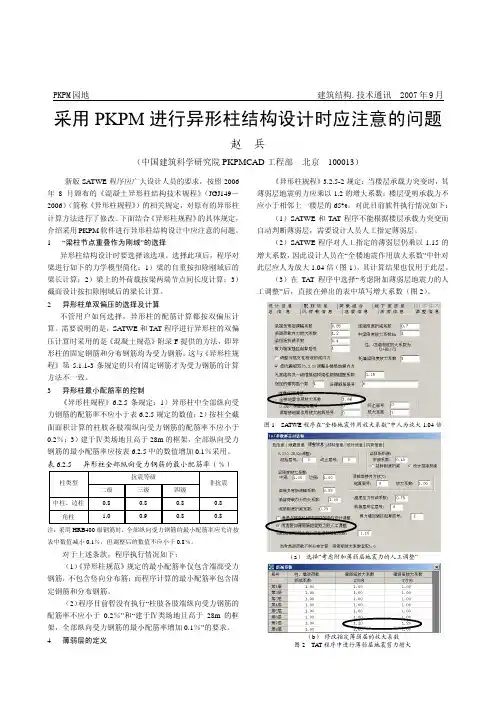

采用PKPM 进行异形柱结构设计时应注意的问题赵 兵（中国建筑科学研究院PKPMCAD 工程部 北京 100013）新版SATWE 程序应广大设计人员的要求，按照2006年8月颁布的《混凝土异形柱结构技术规程》（JGJ149－2006）（简称《异形柱规程》）的相关规定，对原有的异形柱计算方法进行了修改。

下面结合《异形柱规程》的具体规定，介绍采用PKPM 软件进行异形柱结构设计中应注意的问题。

1 “梁柱节点重叠作为刚域”的选择异形柱结构设计时要选择该选项。

选择此项后，程序对梁进行如下的力学模型简化：1）梁的自重按扣除刚域后的梁长计算；2）梁上的外荷载按梁两端节点间长度计算；3）截面设计按扣除刚域后的梁长计算。

2 异形柱单双偏压的选择及计算不管用户如何选择，异形柱的配筋计算都按双偏压计算。

需要说明的是，SATWE 和TAT 程序进行异形柱的双偏压计算时采用的是《混凝土规范》附录F 提供的方法，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

这与《异形柱规程》第5.1.1-3条规定的只有固定钢筋才为受力钢筋的计算方法不一致。

3 异形柱最小配筋率的控制《异形柱规程》6.2.5条规定：1）异形柱中全部纵向受力钢筋的配筋率不应小于表6.2.5规定的数值；2）按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋率不应小于0.2％；3）建于Ⅳ类场地且高于28m 的框架，全部纵向受力钢筋的最小配筋率应按表6.2.5中的数值增加0.1％采用。

表6.2.5 异形柱全部纵向受力钢筋的最小配筋率（％）抗震等级 柱类型二级三级四级非抗震中柱、边柱 0.8 0.8 0.8 0.8 角柱1.0 0.9 0.80.8注：采用HRB400级钢筋时，全部纵向受力钢筋的最小配筋率应允许按表中数值减小0.1％，但调整后的数值不应小于0.8％。

对于上述条款，程序执行情况如下：（1）《异形柱规范》规定的最小配筋率仅包含端部受力钢筋，不包含竖向分布筋；而程序计算的最小配筋率包含固定钢筋和分布钢筋。

异形柱结构力学特性和设计要点剖析发布时间：2021-01-22T07:52:52.172Z 来源：《防护工程》2020年29期作者：韩珲[导读] 宜按墙的要求进行设计。

但对于肢高肢厚比在4~5范围内的结构，无法找到相应的规范作为参考。

泛华建设集团有限公司南京设计分公司江苏南京 210000摘要：异形柱结构在实际应用时，优点与缺点并存，设计时具有一定的难度。

异形柱结构由于自身的特殊性能，与其他结构有很大的区别，各种规范也对其做了大量的约束。

在首次进行异形柱结构设计时，有一些问题容易被忽略。

因此笔者结合自己的异形柱结构设计经验，对异形柱结构设计时应重点关注的问题作出了总结，并针对各个问题阐述了处理的建议，以供参考。

关键词：异形柱结构；力学特性；节点核心区；抗震设防Analysis of mechanical characteristics and design key points of special-shaped column structureHan HuiFanhua Construction Group Co.，Ltd. Nanjing Design Branch，Nanjing，Jiangsu 210000Abstract：In practical applications，special-shaped column structures have advantages and disadvantages coexisting，and it is difficult to design. The special-shaped column structure is very different from other structures due to its own special performance，and various specifications also place a lot of constraints on it. When the special-shaped column structure was designed for the first time，some problems were easily overlooked. Therefore，the author combines my own special-shaped column structure design experience，summarizes the problems that should be paid attention to when designing the special-shaped column structure，and elaborates the handling suggestions for each problem for reference.Keywords：heterogeneous column structure；mechanical properties；node core area；seismic fortification1.引言尽管异形柱结构是从剪力墙结构演化形成，但其力学特性与剪力墙还是存在较大的区别，主要还是因为截面形式不同而引起的。

住宅建筑异形柱框架结构设计摘要：随着建筑行业的快速发展，住宅建筑的形式变得更为多样，同时功能也变得更为优化，其中就包括了异形柱结构的应用。

通过应用该结构，除了能够满足建筑空间布局和造型要求之外，也能够对结构安全性进行有效的提高。

本文首先对住宅建筑异形柱框架结构的概念和特点进行阐述，从而对异形柱框架结构设计进行探讨，最后对异形柱框架结构设计中需要注意的问题进行研究。

希望通过本文，能够为住宅建筑异形柱框架结构设计提供一些参考和帮助。

关键词：住宅建筑；异形柱框架；结构设计引言：如今在民用住宅建筑中，对于异形柱结构的应用已经十分广泛，相比于传统的钢筋混凝土结构，异形柱结构不管是在受力特性方面，还是在计算方法上都较为特殊，需要在设计的过程中对异形柱结构的计算方法和受力特性进行准确把握，从而使得该结构达到实用性和安全性等方面的要求。

异形柱结构的应用不仅能够增加建筑的美观度，还能够提高建筑的承载能力和抗震性能，因此受到越来越多的关注和应用。

但在设计过程中，需要充分考虑异形柱结构的特点，采用合适的计算方法和分析手段，确保结构的安全可靠。

1.异形柱结构的概念和特点阐述异形柱结构是指截面和常规矩形截面之间具有差异性的柱，之所以要使用该结构，是为了达到空间和功能等方面的要求。

且在实际应用过程中需要达到承载力和结构刚度的要求。

较为常见的异形柱结构具体包括了十字形、L形以及T形。

以往所采用的框架结构柱因为截面尺寸和墙体厚度之间存在着一定的差异，所以会存在裸露的柱角，这会对住宅空间造成影响。

异形柱结构的优势就在于能够和墙体有效的衔接在一起，在达到承载力需求的同时，也能够满足功能和美观等方面的要求。

异形柱结构具体是利用L形、T形和十字形截面柱来对普通框架柱结构进行替代，如今已经在多层住宅和别墅当中广泛的应用。

传统住宅更多应用的是砖混结构，通常开间相对较小，结构布置缺乏足够的灵活性，普通框架结构虽然能够达到灵活性要求，但会对整体的美观性带来影响。

河南建材2020年第7期参考文献:[1]史三元,陈明,郭长印,等.碎石注浆桩复合地基技术及承载力分析[J].河北工程大学学报,2018,25(1):14-16.异形柱框架结构体系的设计要点钱坤李渊哲长春建筑学院（130607）摘要:结构选型是建筑结构设计初期非常重要的工作内容，异形柱框架结构是一种较为常见的建筑结构形式。

文章从异形柱结构自身特点出发，从构造形式上分析了异形柱框架结构的计算方式、构造措施以及设计过程中应注意的相关问题。

关键词:异形柱框架结构；计算分析；构造措施1引言结构体系是建筑的支撑部分,是载体,是工业化的首选,为构件一体化设计创造首要条件。

建筑设计的过程中,对于结构体系的选择至关重要。

结构体系决定了整体设计的施工工艺,以及对于建筑材料和施工方式的选择,影响到诸多后续的设计方案。

异形柱框架结构是我国近几年来大力推广的建筑结构形式,与普通框架结构相比,其结构在室内布置中作为主要承重构件,将框架及剪力墙结构构件的优点融合,为建筑设计与建筑空间的有效利用提供了有利条件,有良好的经济与社会效益。

1.1异形柱结构体系的概况异形柱,顾名思义即是不规则形态的柱子,柱子的截面形状常见的有T 型、L 型、十字型,因其特殊的截面形状,所以梁柱节点处核心区面积会很小,节点处抗震性能较差,这种特殊构造对整体结构抗震性能的影响尚处于进一步研究当中。

通常情况下,对异形柱各肢长度是否一致没有明确的设计要求,但为设计及后续计算方便,需设计为等肢异形柱,若因结构需要而设计为不等肢时,肢高比要小于1.6。

考虑到结构的空间布置,要尽量使肢厚与连墙厚度相等,避免出现凸柱,否则会失去结构空间排列的意义。

1.2异形柱框架结构的优点对于大众而言,更关心的是住房内部的实际使用面积,在有限的空间内如何将家具布置得更合理,这也就对结构形式有了实际要求。

传统的矩形柱框架结构因其结构形式单一,建筑空间无法得到充分利用,已无法满足大众需求。

角有关，其 承载力由最不利加载 角确定。在采用相 同的截面面积、配筋 异形柱破坏形态及延 性的2个重 要因素。由上面提到 的异形柱受力特征
率和材料强度等级的情况下，异形柱双向受压构件正截面的总体承载力可知，异形柱由于截面形状往往不对称，则其剪切中，b 与截面形心不重
比方形截面柱高或者相当。2) 异形住‘T，形截面的受剪承载力高于同
鼹塑垒凰
论异 形柱 结构 设计的 问题 及处 理措 施
周翠章
( 化州市建筑设计院，广东茂名525100)
D{…j
jj
j j 一。 ?
。j ??
jj
jj 7j ? +。j ? j j
…
’| ”j
j?
；7睛要j 异形柱框架因柱肢与墙同厚，室内空问不显粱柱R寸，再加上相对低的造价，将成为小高层住宅建筑的主要结构体系。
变形能力，剪跨比增大时，剪压比减小，延性提高：反复加载条件下的
长比， 避免高长比<4，更不允许出 现高长比<3的 极短柱。为此 在设
。r 形柱受剪承 载力为单调加 载条件下受 剪承载力的0Bo翼缘的 存在 有利于增加柱的受剪承载力。3 ) 在相同条件下，节点水平截面相等的
计中应避免采用错层的结构，控制过大的柱网尺寸和梁高控制轴压比的
之相比。而矩形截面柱匕的梁往往不通过剪切中心，因此，在这点上，
目称之为。设定梁端塑性弯矩法”。根据上述思路，设计时完全可以人
异形 住反而 优于 矩形柱 。
为地设定1 个梁端弯矩，只要使此弯矩作用下的梁端配筋在正常使用荷
2异形柱结构设计中的几个问题载作用下出现舶裂纹宽度不超过允许值。在地震作用时，梁端能产生符
7陕键词] 并形柱；结构设计
j乙

２ 异形 柱 的受 力性 能
２１承载 能力 ．
异 形柱不 同于矩 形柱 ， 由多肢组成 ， 它 柱肢截面 高度与柱 肢宽度 的 比值 一般在 ２ ４ 墙肢平面内外 ２个 方向刚度对 比相差较大 ， ～， 导致各 向刚 度不一致 ， 其各 向承载 能力也有较大 。 差异
一
大的翘 曲应力和剪应力 。 而该剪应力的存在， 使柱肢极易先出现裂缝， 即产 生腹剪裂缝， 使得各肢 的核心混凝土处于三 向剪力状态， 导致异形柱脆性 增加 ， 使得异形柱较普通截面柱变形能力低 。 同时， 异形柱存在着单纯翼缘 柱肢受压的情况， 其延性更差， 不对称截面导致不对称延性。 当荷载作用在 腹板平面内， 翼缘在受拉侧， 异形柱小偏压脆性破坏 ； 翼缘在受压侧时， 异 形柱大偏压延性破坏 。由国内外大量 的试验资料和理论分析表 明， 异形柱 的破坏形态为： 弯曲破坏、 小偏压破坏 、 压剪破坏等。影响其破坏形态的因 素有： 荷载角 、 轴压 比、 剪跨 比、 配箍率 以及箍筋问距 Ｓ与纵筋直径 ｄ的比 值等。 异形柱由于其截面 的特殊性及受力性能的复杂性， 在设计中， 必须通 过可靠 的计算分析和必要的构造措施 ， 来保证其强度和延性 。
建材发展 导向 ２ １ 年 １ ０１ ２月
园林 、 建筑 、 规划与结构设计
论异 形柱 结构 设计 中的一些 问题
熊 军
（ 江西 同济建筑设计咨询有限公司）
摘 要： 异形柱结构 由异形柱或异形柱 加剪力墙、 框架梁组成 ， 共同承受水平荷 载和竖向荷载 ， 剪力墙 已有现行规范可依 ， 框架梁除截面有特殊要求及
・
一 ＿
工 质 量 等 各 种 原 因 ， 成 烟 气 通 过 风 管 涌 入 楼 梯 间 或 前 室 ， 显 然 与 防 造 这 排 不然会影响防火 分隔物 的分隔效用。

异型柱框架结构设计需关注的几个问题作者：刘成勇祝奕君来源：《中国科技博览》2012年第12期[摘要]：现代住宅建筑要求房间开间大，平面布置灵活、方便，室内不出现柱楞、不露梁，以便于住户二次装修。

与普通矩形柱结构相比，异形柱结构能较好地满足现代住宅建筑的这种要求，因而逐渐得到了推广应用。

本文结合笔者的设计实践，对异型柱框架结构设计中需注意的一些问题归纳总结，供结构设计人员参考。

[关键词]：异型柱结构设计中图分类号：F121.3 文献标识码：F 文章编号：1009-914X（2012）12- 0294 -01近年来，随着我国住宅产业的迅速发展以及人们对住宅建筑使用要求的不断提高，普通的矩形框架柱会给室内装饰和家具布置带来极大的不便。

普通框架结构露梁露柱的缺点已经不能满足人们对住宅平面和空间的要求，如何合理地利用建筑物的有效面积，这对住宅结构设计提出了一项新的要求。

异型柱框架结构体系在一定程度上满足了上述要求，它博采了框架及剪力墙结构体系的优点，它将是今后住宅结构体系的发展方向之一。

1 异型柱受力特点根据建筑上的需要，异型柱在房间的分隔墙交点处灵活布置，平面刚度疏散均匀，经常会有梁纵、横不贯通，结构较难简化为平面结构计算；立面刚度分布较均匀，异型柱与轻质砌体填充墙在弹性阶段共同工作性能良好。

异性柱采用T型、L型、十字型等截面形式，肢宽厚比在2.5～4.5之间，柱肢薄而狭长，双向压弯效应明显；异型截面仅有一根对称轴或没有对称轴，对荷载的方向角敏感，抗扭刚度较差，相应地也造成异型柱结构的荷载方向敏感性，且稍有不对称或偏心，抗扭能力降低较大；异型截面的柱肢角部是明显的薄弱部位，尤其是梁底与柱肢交界断面的柱肢角部，应力集中严重；异型柱结构的梁高宽比大，柱肢狭长，使梁柱重叠部分多，在梁端一定范围形成刚域；同时节点区较大且薄，在弹塑性阶段，应计入节点区变形对结构变形的影响。

异型柱结构节点区的受力性能与矩形柱节点有较大区别，一方面由于梁柱薄，施工时混凝土不易振捣密实，再加上梁柱交接处应力集中和后期破坏较重，削减了节点核心区的有效体积，使节点抗剪承载力降低；另一方面，节点区破坏部位向梁端外移，缓解了节点区受力的复杂程度，有利于强节点的实现。

异形柱结构设计要点详解1.异形柱框架结构的使用范围.1)抗震设防裂度为7度及7度以下地区;2)柱网尺寸不宜过大,一般不大于6M,不应超过7.2M,这是因为该种结构一般是用于6度不超过27M,7度不超过24M的8层以下的房屋,多用于住宅建设,由于住宅的层高一般为2.8M,要保证2.4M的净高,在梁高不小于跨度1/15的情况下,故跨度不宜太大;3)应采用轻质墙体材料,异将建筑物地平均自重控制在9KN/M2以下;2.异形柱框架设计应符合以下规定.1)为保证异形柱框架结构的整体抗震性能,应采用现浇梁板结构;2)异形柱框架应设计为双向刚接梁柱抗侧力体系,根据结构平面布置和受力特点,可部分布置异形柱,部分布置矩形柱;3)底层为大空间的异形柱框架结构,底层柱应采用矩形柱,此时底层形成转换层,该层楼板应用厚度不小于180MM现浇板,双层双向配筋,上下层相关柱截面面积比宜接近于1,刚度比宜在1--1.5之间,上下层异形柱与矩形柱相交时重合面积不应小于2/3.4)异形柱框架结构平面布置宜使结构的平面刚度均匀.对称,避免扭转;竖向布置应注意体型力求规则.均匀,避免有过大的外挑和内收,避免楼层刚度沿竖向突变;5)异形柱框架结构在6度区高度小于或等于22M时,其结构抗震等级按四级考虑,在6度区高度大于22M时,其结构抗震等级按三级考虑;在7度区高度小于或等于22M时,其结构抗震等级按三级考虑,在6度区高度大于22M时,其结构抗震等级按二级考虑;如底层抽柱形成转换层时,该层的框架抗震等级应提高一级;6)异形柱截面肢高与肢宽比不应大于4,也不应小于2.5,肢宽不应小于180MM,"一"字型扁肢柱肢宽不应小于300MM;当角柱为异形柱时,6度区肢高不宜小于500MM,7度区不宜小于600MM;7)异形柱梁及节点的混凝土强度等级不应低于C25;柱中的纵向受力筋直径不应大于25MM,也不应小于14MM;8)异形柱的轴压比限值各地规定不尽相同,但总的来说比普通的框架柱要严一些;3.结构分析.1)异形柱框架结构的内力及位移应按弹性方法计算,在竖向荷载作用下,可考虑梁端塑性内力重分布;2)异形柱框架结构可用"TAT"."SATWE"等程序计算;3)异形柱框架结构的基本自震周期应考虑非承重墙的影响,折减系数可取0.6--0.7;5)"Z"形柱应按剪力墙输入计算程序计算.。

３、异 形 柱 框 架 结 构 对 梁 纵 筋 的 锚 固 能 力 比 矩 形 柱 差 ， 所 以 抗 震 设
用的 房屋 最大 高度 ２ｍ ， 形柱 框架 结 计 时 ， 对二 、 三级 抗 震 等级 ， 贯 穿 中 １ 矩 况 下 承 受 和 上 下 水 平 肢 方 向 一 致 的 构适 用的 房屋 最大 高度 ５ ｍ；异 形柱 框 柱 的 梁 纵 向 钢 筋 直 径 不 宜 大 干 该 方 ５ ／３０， 力 ， 即 由 上 下 两 根 梁 传 来 的 拉 力 或 架 结构 的 轴压 比限 值 Ｌ形 为 ０ ６ ． 、Ｔ型 向柱 肢 截 面 高 度 的 ｌ 当混 凝 土 ／ 压 力 ， 这 些 力 将 通 过 中 间 肢 的 受 扭 为 ０ ６ 、十 字形 为 ０ ７ ．５ ． ，矩 形柱 框架 结 的 强 度 等 级 为 Ｃ４０及 以 上 时 可取 ｌ ２ ５ ，且 纵 向 钢 筋 的 直 径 不 应 大 于 来 传 递 ， 受 力较 大 时 易 在 中 间 肢 劈 构 的轴 压 比限值 为 ０ ９ ．。
摹 ｓ 阐 ：＇ ｌ驽 ‘ ＝ ｌ§ ＿ ｊ
： １ ０ｊ¨
异 形 柱 ；结 构 设 计 ； 与普 通 矩 形柱 比较
四 ．异 形柱 结构 配 筋 时应 注意 的一些 问题
１、 与矩 形 柱 结 构 相 比 ，异 形 柱 结 构 柱 全 部 纵 向 受 力 钢 筋 的 最 小 配 筋 百 分 率 有 所 提 高 ， 矩 形 框 架 柱 结 构 的 最 小 配 筋 百分 率 为 ０． ６，异 形框 架 柱 结 构 的 最 小 配 筋 百 分 率 为 ０． ８； 柱 全 部 纵 向 受 力 钢 筋 的 最 大 配 筋 百 分 率 有 所 减 小 ，矩 形 柱 抗 震 时 不 应 大 于 ５ ，非抗 震 时 不 应 大于 ６ ，异 ％ ％ 形 柱 结 构 抗 震 时 不 应 大 干 ３％ ，非 抗 震 时 不 应 大 于 ４％ 。 ２、与 矩 形 柱 相 比 ，柱 箍 筋 加 密 区 略 有 不 同 ： 矩 形 框 架 柱 一 级 及 二

异形柱结构设计要点3.1.2 异形柱结构适用的房屋最大高度应符合表 3.1.2的要求。

表3.1.2 异形柱结构适用的房屋最大高度（m）结构体系非抗震设计抗震设计6度7度8度0.05g 0.10g 0.15g 0.20g框架结构24 24 21 18 12框架－剪力墙结构45 45 40 35 28注：1 房屋高度指室外地面至主要屋面板的高度（不包括局部突出屋顶部分）；2 框架－剪力墙结构在基本振型地震作用下，当框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其适应的房屋最大高度可比框架结构适当增加；3 平面和竖向均不规则的异形柱结构或Ⅳ类场地上的异形柱结构，适应的房屋最大高度应适当降低；4 底部抽柱带转换层的异形柱结构，适应的房屋最大高度应符合本规程附录A的规定；5 房屋高度超过表内规定的数值时，结构设计应有可靠依据，并采取有效的加强措施。

3.1.4 异形柱结构体系应通过技术、经济和使用条件的综合分析比较确定，除应符合国家现行标准对一般钢筋混凝土结构的有关要求外，还应符合下列规定：1 异形柱结构中不应采用部分由砌体墙承重的混合结构形式；2 抗震设计时，异形柱结构不应采用多塔、连体和错层等复杂结构形式，也不应采用单跨框架结构；3 异形柱结构的楼梯间、电梯井应根据建筑布置及结构抗侧向作用的需要，合理地布置剪力墙或一般框架柱；4 异形柱结构的柱、梁、剪力墙均应采用现浇结构。

3.1.5 异形柱结构的填充墙与隔墙应符合下列要求：1 填充墙与隔墙应优先采用轻质墙体材料，根据不同条件选用非承重砌体或墙板；2 墙体厚度应与异形柱柱肢厚度协调一致，墙身应满足保温、隔热、节能、隔声、防水和防火等要求；3 填充墙和隔墙的布置、材料强度和连接构造应符合国家现行标准的有关规定。

3.2.1 异形柱结构宜采用规则的结构设计方案。

抗震设计的异形柱结构应符合抗震概念设计的要求，不应采用特别不规则的结构设计方案。

3.2.3 异形柱结构的平面布置应符合下列要求：1 异形柱结构的一个独立单元内，结构的平面形状宜简单、规则、对称，减少偏心，刚度和承载力分布宜均匀；2 异形柱结构的框架纵、横柱网轴线宜分别对齐拉通；异形柱截面肢厚中心线宜与框架梁及剪力墙中心线对齐；3.2.4 异形柱结构的竖向布置应符合下列要求：1 建筑的立面和竖向剖面宜规则、均匀，避免过大的外挑和内收；2 结构的侧向刚度沿竖向宜均匀变化，避免抗侧力结构的侧向刚度和承载力沿竖向的突变，竖向结构构件的截面尺寸和材料强度不宜在同一楼层变化；3 异形柱框架-剪力墙结构体系的剪力墙应上下对齐连续贯通房屋全高。

异形柱结构技术规程一、前言异形柱结构是现代建筑中常见的一种结构形式，其独特的外观和结构特点受到了广泛的关注和使用。

本文将详细介绍异形柱结构的设计、施工和质量控制等方面的技术规程。

二、设计1. 异形柱结构的设计应遵循国家相关标准和规范要求，同时考虑其实际使用情况和建筑风格等因素。

2. 设计应根据异形柱的几何形状和尺寸，确定其承载能力和稳定性，并进行强度、刚度、稳定性等方面的计算分析。

3. 在设计过程中，应考虑异形柱与其他构件之间的配合，以及施工过程中可能出现的问题，如拼装误差等。

4. 设计图纸应详细标注异形柱各个部位的尺寸、连接方式、材料等信息，并提供必要的加固措施和支撑方式。

1. 异形柱所采用的材料应符合国家相关标准和规范要求，具有足够的强度和韧性，并经过质量检验合格。

2. 钢材应选用优质的低合金高强度钢或碳素结构钢，并按照设计要求进行加工和制作。

3. 钢板、钢管等材料应符合设计要求，表面应清洁、光滑、无明显的锈蚀和损伤。

4. 焊接材料应选用符合相关标准和规范的焊条或焊丝，并经过质量检验。

四、制作1. 异形柱的制作应按照设计图纸进行，确保尺寸精度和连接方式的准确性。

2. 制作过程中，应注意避免出现变形、开裂等质量问题，并及时采取措施予以解决。

3. 焊接过程中，应注意控制焊接温度和时间，确保焊缝质量和强度满4. 制作完成后，应进行必要的试验和检查，并记录相应数据和结果。

五、安装1. 异形柱的安装应按照设计图纸进行，确保位置精度和稳定性。

2. 安装前，应对基础进行必要的处理和加固，并检查基础尺寸是否符合要求。

3. 安装过程中，应注意避免异形柱与其他构件之间的碰撞和损伤，并及时进行调整和修复。

4. 安装完成后，应进行必要的试验和检查，并记录相应数据和结果。

六、质量控制1. 异形柱结构的质量控制应从设计、材料、制作、安装等方面进行全面监管和检查。

2. 在制作过程中，应设置必要的质量控制点，并进行质量检验和记录。

异形柱结构设计中应注意的部分问题摘要：本文结合现行国家规范、规程的有关规定，对异形柱结构在设计中经常出现的问题进行了归纳总结和讨论。

可供设计参考。

关键词：异形柱、抗震设计、构造措施、注意问题Abstract: combining with the national code, the relevant provisions of the regulations, the structure design of special-shaped columns in frequent questions has summarized and discussed. Reference for design.Keywords: special-shaped columns and seismic design, structural measures, pay attention to the problem异形柱结构是我国自主创新的一种结构体系，发展这种结构体系的基本思路就是：以墙体改革促进建筑功能的改进及建筑结构体系的变革，具体来讲，就是根据建筑设计对建筑功能及建筑布置的要求，在结构不同部位采取不同形状截面的异形柱，异形柱的柱肢厚度及梁宽度与框架填充墙协调一致，避免框架柱在屋角凸出而影响建筑观瞻及使用功能，同时进行墙体改革，采用保温、隔热、轻质、高效的墙体材料作框架填充墙及内隔墙，代替传统的烧结粘土砖，以贯彻国家关于节约能源、节约土地、利用废料和环境保护的政策。

在异形柱结构设计中应注意的部分问题如下：1、设计依据中经常漏掉《混凝土异形柱结构技术规程》JGJ149-2006,异形柱结构构造要求只采用《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）（11G101-1）图集，而没有采用《混凝土异形柱结构构造（一）》（06SG331-1）图集，这两本图集对应的对象是不同的，很多地方两者的规定也不一样，如框架顶层端节点处构造要求，柱外侧纵向钢筋与梁上部纵向钢筋搭接时，搭接长度在11G101-1中为1.5laE,而在06SG331-1中却为1.6laE等，故只采用11G101-1会使结构构造不满足规程要求，造成结构不安全。

异形柱与短肢剪力墙结构设计中的几个问题一、背景介绍异形柱与短肢剪力墙结构是一种常见的建筑结构形式，其通过异形柱和短肢剪力墙的相互作用，能够有效地抵御地震等自然灾害对建筑物的影响。

然而，在实际的设计中，该结构也存在着一些问题，需要进行深入的研究和探讨。

二、异形柱设计中存在的问题1. 异形柱截面尺寸选取问题在异形柱设计中，截面尺寸的选取是非常关键的。

过小的截面尺寸会导致弯曲变形过大，从而影响结构整体稳定性；而过大的截面尺寸则会增加工程造价。

因此，在进行异形柱设计时，需要综合考虑多种因素，如受力情况、材料性能等，合理选择截面尺寸。

2. 异形柱与其他构件之间连接问题异形柱与其他构件之间连接方式直接影响到整个结构体系的稳定性。

如果连接方式不当，则会出现连接失效、裂缝等问题。

因此，在进行异形柱设计时，需要重点考虑连接方式，并采用合适的连接方式来保证结构的安全性和可靠性。

三、短肢剪力墙设计中存在的问题1. 剪力墙布置问题短肢剪力墙的布置位置直接影响到其对结构体系的支撑作用。

如果布置位置不当，则会导致结构体系整体刚度不足，从而影响其抗震性能。

因此，在进行短肢剪力墙设计时，需要综合考虑多种因素，如建筑平面形态、受力情况等，合理布置剪力墙。

2. 剪力墙厚度选取问题短肢剪力墙的厚度选取也是非常关键的。

过小的厚度会导致其抗震性能不足，无法承担地震荷载；而过大的厚度则会增加工程造价。

因此，在进行短肢剪力墙设计时，需要综合考虑多种因素，如受力情况、材料性能等，合理选择剪力墙厚度。

四、异形柱与短肢剪力墙结构设计中其他需要注意的问题1. 结构整体稳定性问题异形柱与短肢剪力墙结构是一种相对复杂的结构形式，其整体稳定性需要得到保证。

因此，在进行设计时，需要考虑到结构整体的稳定性，并采取相应的措施来加强结构的稳定性。

2. 材料选取问题材料的选取直接影响到结构体系的抗震性能和安全性。

因此，在进行设计时，需要选择具有良好机械性能和抗震性能的材料，并根据实际情况进行相应的优化。

1.异型柱结构设计要点7.1.一般规定7.1.1.住宅设计中时，选择异型柱结构应慎重。

有抗震设防要求的混凝土异形柱结构应遵守建筑所在地的异形柱结构设计规程、规范和有关技术文件的规定。

7.1.2.现浇混凝土异形柱结构可采用框架结构和框架—剪力墙结构体系。

7.1.3.异形柱结构适用的房屋最大高度和层数应满足表7.1.3.所示的要求。

7.1.4.异形柱结构的抗震等级应按表7.1.5的规定。

50%；否则，其框架部分抗震等级应按框架结构采用，最大适用高度可比框架结构适当增加。

当高度未达到30米，可加少量短肢剪力墙以控制位移或者在楼梯间设短肢墙来避免短柱，此时墙的抗震等级可按上表。

但当短肢墙承担地震倾覆力矩50%以上时，短肢墙抗震等级应提高一级。

7.1.6.异形柱的肢高与肢厚之比不应大于4，也不宜小于2.5。

肢厚不应小于200mm，且不应小于层高的1/20。

"一"字型柱肢厚不应小于240mm。

异型柱最小长细比为1/20。

7.1.7.异型柱结构应尽量上下柱对齐，不宜采用框架梁托柱；当因建筑需要梁托柱时，托柱转换不应超过二次，同时还应采取必要的加强措施。

7.2.计算要点7.2.1.异形柱结构应进行双向水平地震作用计算，当斜交异形柱结构交角大于15°时，应分别计算各方向水平地震作用。

7.2.2.异形柱框架结构的基本自震周期应考虑非承重墙的影响，折减系数可取0.6—0.7。

7.2.3.异形柱框架结构的内力及位移应按弹性方法计算，在竖向荷载作用下，可考虑梁端塑性内力重分布。

非抗震和抗震设计的异形柱梁柱节点均应进行受剪承载力验算。

7.2.4.异形柱配筋应按双偏压计算；”Z”形柱应按剪力墙输入计算程序计算；在风荷载、多遇地震作用下，异形柱结构按弹性方法计算的楼层层间最大位移△uc与层高Hj之比θc不宜超过表7.2.4中弹性层间位移角限值。

7.3.构造要求7.3.1.异形柱的轴压比不应大于表7.3.1限值7.3.2.最小直径应符合表7.3.2的规定7.3.3.每侧钢筋的配筋率不应小于0.2%，建于Ⅳ类场地且高于30m的框架，表中数值宜增加0.1。

异形柱结构设计规范异形柱结构是一种采用非常规形状的柱子来构造建筑物的结构形式。

与传统的圆柱形结构相比，异形柱结构更具有创意和艺术性，能够给建筑物增添独特的风格和视觉效果。

在设计异形柱结构时，需要遵循一些规范和要求，以确保结构的安全性和可行性。

一、设计前期的准备工作在设计异形柱结构之前，需要进行详细的调研和分析工作。

了解建筑物的功能需求、使用环境以及相关技术要求，对建筑物的荷载情况进行评估和计算。

同时，还需要了解异形柱的施工工艺和现场施工的可行性。

二、结构设计要求1. 异形柱的形状应符合建筑物整体风格和设计理念，且能够满足结构稳定性和安全性的要求。

设计师应根据建筑物的功能需求和荷载情况，合理选择异形柱的形状和尺寸，并进行相关的结构计算和分析。

2. 考虑到异形柱具有非常规形状，对材料的选择和连接方式要特别注意。

材料应具备足够的强度和刚度，能够承受柱身产生的应力和变形。

同时，在材料的加工和安装过程中，需要采用合适的连接方式和工艺，确保柱子的整体稳定性和可靠性。

3. 在设计异形柱结构时，还需要考虑防火和抗震要求。

设计师应根据建筑物的使用性质和当地的规范要求，采取相应的防火措施和抗震设计，保证异形柱结构在火灾和地震等突发情况下具有足够的安全性和可靠性。

4. 另外，在设计异形柱结构时，还需要考虑施工和维护的便利性。

异形柱结构的施工过程复杂，对施工工艺和施工设备要求较高。

设计师应合理考虑到施工的可行性和困难性，减少施工难度。

同时，在设计过程中，还要考虑到柱子的维护和保养工作，设计合适的维护通道和设备，方便进行定期的检查和维护工作。

三、结构施工和验收要求在进行异形柱结构施工时，需要严格按照设计图纸和规范要求进行施工。

施工单位应按照施工程序和施工方案，采用合适的工艺和工器具，保证施工质量和施工安全。

并对施工过程进行监测和质量控制，确保异形柱结构的稳定和安全。

同时，在施工完成后，还需要进行验收工作。

验收单位应对结构进行检查和测试，确保异形柱结构的质量和安全性达到规范要求。
