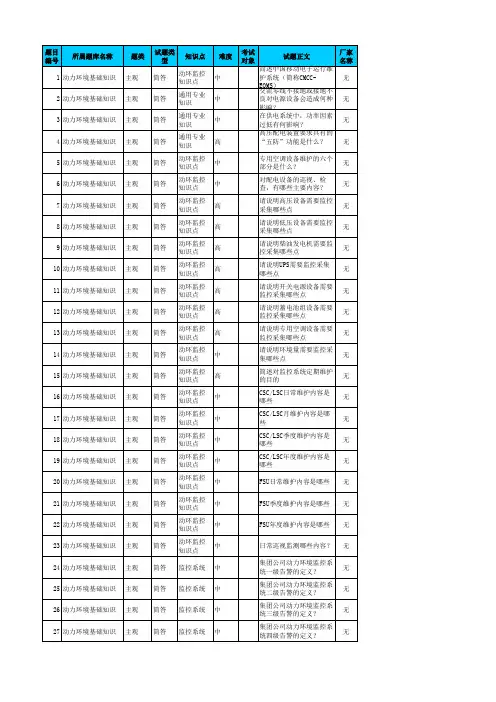

动环EISU基本知识

铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。

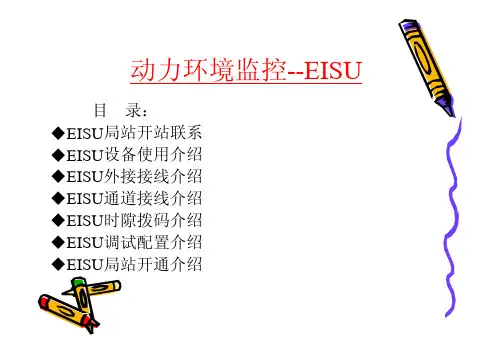

动环EISU基础知识目录1、EISU简介2、EISU主要功能3、EISU工作原理4、单板介绍5、外部接口6、软件使用7、系统图EISU简介ZXM10 EISU（Enhanced Intelligent Supervision Unit）增强智能型采集单元为嵌入式微处理器系统。

它可以实现对各种基站动力设备和环境监测信号的实时监测和报警处理，并根据应用需求做出相应的控制。

同时，ZXM10 EISU具备有对下行基站的组网能力，可以有效地利用基站的通信资源进行组网。

EISU主要功能1 ZXM10 EISU在基本配置下可以提供12路通用AI/DI测量通道、2路通用DI测量通道、4路DO输出通道，完成非智能设备的数据采集和控制；内置门禁控制器功能；可以配置扩展采集单元，增加8路通用AI/DI测量通道、2路通用DI测量通道和4路DO输出接口。

2 具备专用的常用传感器接口，可以接入1路数字温度传感器、2路蓄电池总电压、1路烟雾传感器；3 提供多个智能设备协议解析接口，完成智能设备的数据采集和控制；（4～6个，可接入20个智能设备）；4 具备图片监控功能，提供2路USB摄像头接口，完成图片数据的处理、存储和转发；图片分辨率可达到640×4805 提供多种通信接口和组网方式，传输接口包括异步串口、以太网接口和E1接口，可以提供公务信道、网络、2M保护环、2M链、单独2M、2M抽时隙等组网方式；6 提供本地存储功能。

在主通讯中断后，可以在本地存储15天的数据。

7 提供运行程序和智能设备通讯协议程序远程下载和本地下载功能；8 具备设备自诊断、故障自定位功能；9 提供实时时钟的管理功能。

10 可配置扩展传输板，提供透明以太网接口；11 提供WEB浏览功能。

12 支持智能设备中心解析功能；13 支持空调节能应用。

工作原理ZXM10 EISU增强智能型采集单元为嵌入式微处理器系统,集模拟量输入、开关量输出、电池采集、E1 接口到IP 接口转换、传输等功能于一体。

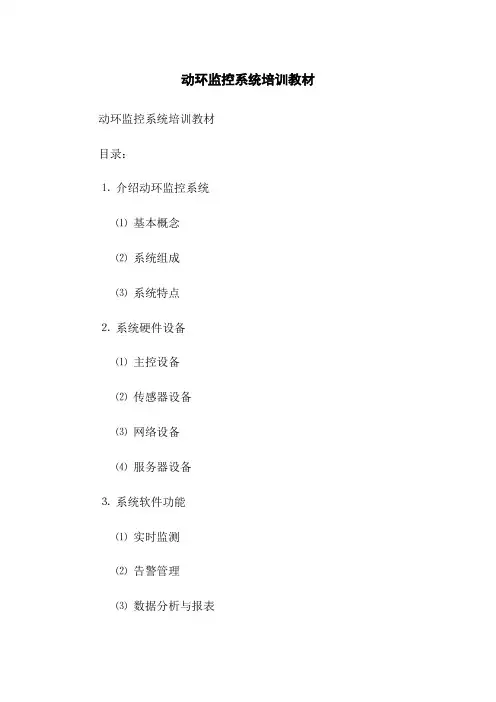

动环监控系统培训教材动环监控系统培训教材目录：⒈介绍动环监控系统⑴基本概念⑵系统组成⑶系统特点⒉系统硬件设备⑴主控设备⑵传感器设备⑶网络设备⑷服务器设备⒊系统软件功能⑴实时监测⑵告警管理⑶数据分析与报表⑷远程操作与控制⑸安全管理⒋系统部署与安装要点⑴系统规划⑵设备选型与布局⑶接线与连接⑷系统配置⒌系统操作与维护⑴系统登录与界面介绍⑵监测数据查看与分析⑶告警处理与解决⑷维护与设备管理⒍安全与法律规定⑴数据保护与隐私⑵系统安全与防护⑶法律法规概述⒎附件⑴设备说明书⑵系统配置文件⑶示例报表注释：⒈动环监控系统：指一种可以对动态环境中的关键设备、数据和环境参数进行实时监测和管理的系统。

⒉主控设备：动环监控系统的核心控制设备，负责数据采集、分析和控制。

⒊传感器设备：用于感知环境参数变化的设备，如温度传感器、湿度传感器、光照传感器等。

⒋网络设备：负责数据传输和通信的设备，如交换机、路由器等。

⒌服务器设备：用于数据存储和计算的设备，如数据库服务器、应用服务器等。

附件：⒈设备说明书：包含主控设备、传感器设备和网络设备的详细技术规格和使用说明。

⒉系统配置文件：包含系统的配置参数和设置文件，方便系统部署和维护。

⒊示例报表：展示系统数据分析与报表功能的示例文档。

法律名词及注释：⒈数据保护：指对个人数据和企业机密数据进行保护的活动和规定，如个人信息保护法、数据保护条例等。

⒉隐私：个人信息和行为对他人的了解和干涉的权利，受到法律保护。

⒊系统安全与防护：指对动环监控系统进行安全加固和防护措施的活动和规定，如网络安全法、信息安全管理规定等。

⒋法律法规概述：对相关法律法规进行简要介绍和概述。

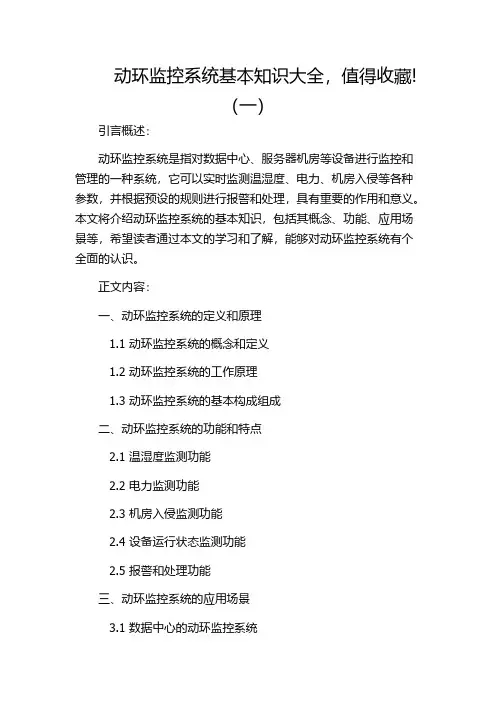

动环监控系统基本知识大全，值得收藏!（一）引言概述：动环监控系统是指对数据中心、服务器机房等设备进行监控和管理的一种系统，它可以实时监测温湿度、电力、机房入侵等各种参数，并根据预设的规则进行报警和处理，具有重要的作用和意义。

本文将介绍动环监控系统的基本知识，包括其概念、功能、应用场景等，希望读者通过本文的学习和了解，能够对动环监控系统有个全面的认识。

正文内容：一、动环监控系统的定义和原理1.1 动环监控系统的概念和定义1.2 动环监控系统的工作原理1.3 动环监控系统的基本构成组成二、动环监控系统的功能和特点2.1 温湿度监测功能2.2 电力监测功能2.3 机房入侵监测功能2.4 设备运行状态监测功能2.5 报警和处理功能三、动环监控系统的应用场景3.1 数据中心的动环监控系统3.2 服务器机房的动环监控系统3.3 电信运营商的动环监控系统3.4 大型企业的动环监控系统3.5 其他行业的动环监控系统应用四、动环监控系统的选择和部署4.1 动环监控系统的选型考虑因素4.2 动环监控系统的部署方案4.3 动环监控系统的集成与扩展五、动环监控系统的未来发展趋势5.1 云计算与动环监控系统的结合5.2 人工智能技术在动环监控系统中的应用5.3 大数据分析在动环监控系统中的作用5.4 物联网技术对动环监控系统的影响5.5 动环监控系统的智能化和自动化发展方向总结：动环监控系统是数据中心和服务器机房等设备必备的管理工具，具有重要的作用和意义。

本文对动环监控系统的基本知识进行了全面的介绍，包括其定义和原理、功能和特点、应用场景、选择和部署以及未来发展趋势。

通过对本文的学习和了解，相信读者对动环监控系统会有更深入的认识，并认识到其在现代信息技术领域中的重要性。

希望本文对读者有所帮助，值得收藏。

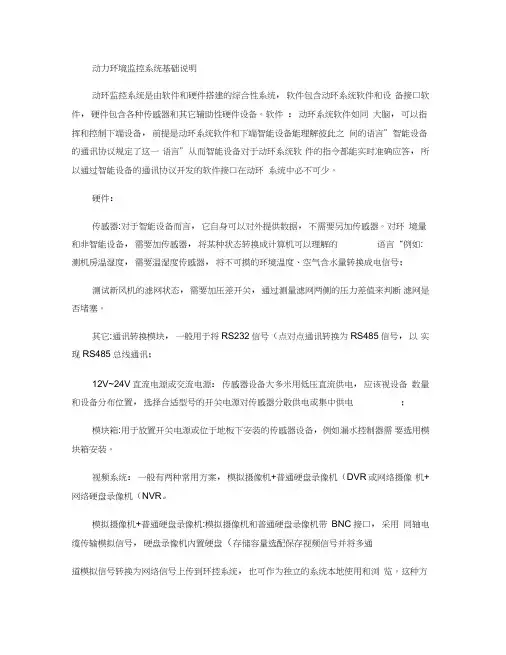

动力环境监控系统基础说明动环监控系统是由软件和硬件搭建的综合性系统，软件包含动环系统软件和设备接口软件，硬件包含各种传感器和其它辅助性硬件设备。

软件：动环系统软件如同大脑，可以指挥和控制下端设备，前提是动环系统软件和下端智能设备能理解彼此之间的语言”智能设备的通讯协议规定了这一语言”从而智能设备对于动环系统软件的指令都能实时准确应答，所以通过智能设备的通讯协议开发的软件接口在动环系统中必不可少。

硬件：传感器:对于智能设备而言，它自身可以对外提供数据，不需要另加传感器。

对环境量和非智能设备，需要加传感器，将某种状态转换成计算机可以理解的语言“例如:测机房温湿度，需要温湿度传感器，将不可摸的环境温度、空气含水量转换成电信号；测试新风机的滤网状态，需要加压差开关，通过测量滤网两侧的压力差值来判断滤网是否堵塞。

其它:通讯转换模块，一般用于将RS232信号（点对点通讯转换为RS485信号，以实现RS485总线通讯；12V~24V直流电源或交流电源：传感器设备大多米用低压直流供电，应该视设备数量和设备分布位置，选择合适型号的开关电源对传感器分散供电或集中供电；模块箱:用于放置开关电源或位于地板下安装的传感器设备，例如漏水控制器需要选用模块箱安装。

视频系统：一般有两种常用方案，模拟摄像机+普通硬盘录像机（DVR或网络摄像机+网络硬盘录像机（NVR。

模拟摄像机+普通硬盘录像机:模拟摄像机和普通硬盘录像机带BNC接口，采用同轴电缆传输模拟信号，硬盘录像机内置硬盘（存储容量选配保存视频信号并将多通道模拟信号转换为网络信号上传到环控系统，也可作为独立的系统本地使用和浏览。

这种方案的弊端是摄像机和硬盘录像机要点对点接线，施工麻烦；网络摄像机+网络硬盘录像机：网络摄像机带RJ45接口，采用网络方式传输网络信号，视频信号可直接上传到环控系统，硬盘录像机用以保存视频数据并可作为独立的系统的使用和浏览。

这种方案的优点是组网较为简单，对于超过8路的系统，一般建议采用这种方式。

中国铁塔-中兴力维综合监控项目硬件设备安装接线指导书深圳中兴力维技术有限公司时间：2015年9月16日目录1 工程概述 (1)2 平面布点及线路设计 (1)3 基站监控设备接线说明 (2)4 设备安装接线工艺 (4)4.1 开工前检查 (4)4.1.1 检查工具 (4)4.1.2 检查图纸资料 (5)4.1.3 检查设备及辅材 (5)4.1.4 检查安装环境 (5)4.2 动环智能控制单元EISU安装工艺 (5)4.2.1 产品外观及接口 (5)4.2.2 安装步骤及要求 (5)4.2.3 注意事项 (6)4.3 数字温湿度传感器安装工艺 (8)4.3.1 产品外观及接口 (8)4.3.2 安装步骤及要求 (9)4.3.3 注意事项 (9)4.3.4 接线说明 (10)4.4 烟雾传感器安装工艺 (10)4.4.1 产品外观及接口 (10)4.4.2 安装步骤及要求 (10)4.4.3 注意事项 (11)4.4.4 接线说明 (11)4.5 水浸传感器安装工艺 (11)4.5.1 产品外观及接口 (11)4.5.2 安装步骤及要求 (12)4.5.3 注意事项 (12)4.5.4 接线说明 (13)4.6 红外微波双鉴传感器安装工艺 (13)4.6.1 产品外观及接口 (13)4.6.2 安装步骤及要求 (13)4.6.3 注意事项 (15)4.6.4 接线说明 (15)4.7 直流电压变送器安装工艺 (15)4.7.1 产品外观及接口 (15)4.7.2 安装方式及要求 (16)4.7.3 注意事项 (16)4.7.4 接线说明 (16)4.8 蓄电池总电压及中间电压采样 (16)4.8.1 安装方式及要求 (16)4.8.2 注意事项 (17)4.8.3 接线说明 (17)4.9 灯控监控单元安装工艺 (17)4.9.1 产品外观及接口 (17)4.9.2 安装注意事项 (18)4.9.3 接线说明 (18)4.10 摄像机安装工艺 (18)4.10.1 产品外观及接口 (18)4.10.2 安装方式及要求 (19)4.10.3 注意事项 (21)4.10.4 接线说明 (21)4.11 无线传输模块安装工艺 (21)4.11.1 产品外观 (21)4.11.2 安装方式及要求 (22)4.11.3 注意事项 (23)4.11.4 接线说明 (23)4.12 安装箱安装工艺 (24)4.12.1 安装方式及要求 (24)4.12.2 注意事项 (25)附录1：工程安装通用原则 (26)附录2：测点说明 (35)附录3：配置清单 (36)附录4：线缆配线表 (37)附录5：线材辅材清单 (38)1工程概述铁塔公司为了加快动力环境集中监控系统（以下简称动环监控系统）建设，实现集团监控中心对全国铁塔动力设备和环境的统一监控的目标，采用新一代构架，通过高性能总线构建通讯传感网络。

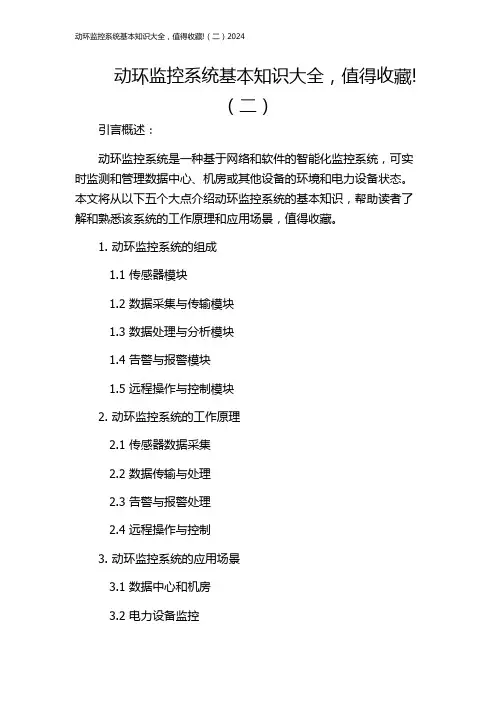

动环监控系统基本知识大全，值得收藏!（二）引言概述：动环监控系统是一种基于网络和软件的智能化监控系统，可实时监测和管理数据中心、机房或其他设备的环境和电力设备状态。

本文将从以下五个大点介绍动环监控系统的基本知识，帮助读者了解和熟悉该系统的工作原理和应用场景，值得收藏。

1. 动环监控系统的组成1.1 传感器模块1.2 数据采集与传输模块1.3 数据处理与分析模块1.4 告警与报警模块1.5 远程操作与控制模块2. 动环监控系统的工作原理2.1 传感器数据采集2.2 数据传输与处理2.3 告警与报警处理2.4 远程操作与控制3. 动环监控系统的应用场景3.1 数据中心和机房3.2 电力设备监控3.3 环境温湿度监测3.4 UPS（不间断电源）监控3.5 网络设备监测4. 动环监控系统的优势4.1 实时监测与远程控制4.2 数据存储与分析4.3 提高设备可靠性与稳定性4.4 节约能源与资源4.5 快速响应与快速故障排除能力5. 动环监控系统的未来发展趋势5.1 大数据与人工智能的应用5.2 可视化监控与操作界面5.3 无线传感器技术的发展5.4 实时监测与预测模型5.5 与其他系统的集成与协同总结：动环监控系统作为一种智能化的网络监控系统，在各个行业和领域都有着广泛的应用。

通过本文的介绍，读者可以了解到动环监控系统的基本组成和工作原理，以及其在数据中心、机房、电力设备等方面的应用场景和优势。

未来，动环监控系统将会与大数据、人工智能等技术相结合，发展出更为智能、高效的监控解决方案，为各行业提供更全面的服务。

这篇文档是动环监控系统基本知识的大全，值得收藏！。

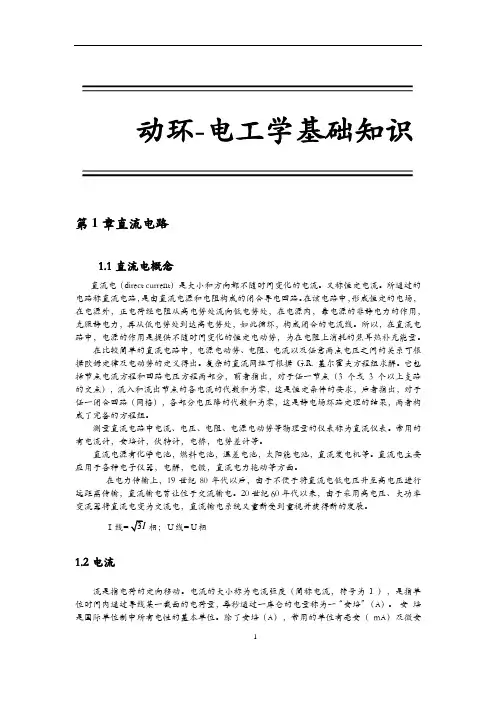

动环-电工学基础知识第1章直流电路1.2电流流是指电荷的定向移动。

电流的大小称为电流强度（简称电流，符号为I ），是指单位时间内通过导线某一截面的电荷量，每秒通过一库仑的电量称为一“安培”（A）。

安培是国际单位制中所有电性的基本单位。

除了安培（A），常用的单位有毫安（mA）及微安(μA)。

它们之间的换算关系是：1A=1000mA1mA=1000μA电流的微观表达式为I = nesv 。

式中的n 表示单位体积内的自由电荷数，e 是电子的电量，s 为导体横截面积，v 为自由电子定向移动的速率。

1）电流的基本计算式I = C / T （电量/时间）= U / R（电压/电阻）2）电流的方向物理上规定电流的方向是正电子的流动方向或者负电子的流动的反方向。

一般情况下，电子指的是负电子，除非特别说明是正电子。

3）电流形成的原因电压是使电路中电荷定向移动形成电流的原因。

4）电流产生的条件（1）必须具有能够自由移动的电荷。

（2）导体两端存在电压（要使闭合回路中得到持续电流，必须要有电源）。

5）电流的单位——安培电流单位安培，简称安，符号是：A。

它的定义是：安培是一恒定电流，若保持在处于真空中相距1 米的两条无限长而圆截面可忽略的平行直导线内，则两条导线之间产生的力在每米长度上等于2×10- 7 牛顿。

该定义在1948 年第九届国际计量大会上得到批准，1960 年第十一届国际计量大会上，安培被正式采用为国际单位制的基本单位之一。

6）电流的测量－电流表电流表的符号：- A-电流表的使用方法：（1）电流表要串联在电路中。

（2）正负接线柱的接法要正确：电流从正接线柱流入，从负接线柱流出。

（3）被测电流不要超过电流表的量程。

（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上（5）确认目前使用的电流表的量程（6）确认每个大格和每个小格所代表的电流值。

先试触，出现问题时先解决：①指针不偏转；②指针偏转过激，电流表会爆掉；③指针偏转很小；④指针反向偏转。

动环监控系统培训教材(带特殊条款)动环监控系统培训教材一、概述动环监控系统是针对数据中心、通信基站、电力系统等关键设施的环境和安全进行实时监控的系统。

通过对温度、湿度、烟雾、门禁、视频等参数的监测，确保设施运行在安全、稳定、高效的环境中。

本教材旨在为从事动环监控系统操作和维护的人员提供系统性的培训，帮助学员掌握动环监控系统的基本原理、操作方法和维护技巧。

二、动环监控系统基本原理1.系统组成动环监控系统主要由传感器、数据采集器、传输设备、监控中心等组成。

传感器负责采集环境参数，数据采集器将传感器采集的数据进行汇总和处理，传输设备将处理后的数据发送至监控中心，监控中心对数据进行实时显示、存储、分析和报警。

2.工作原理动环监控系统通过传感器实时采集环境参数，如温度、湿度、烟雾、门禁等，数据采集器将采集到的数据通过传输设备发送至监控中心。

监控中心对数据进行实时显示、存储、分析和报警，以便及时发现并处理异常情况。

3.系统功能（1）实时监测：动环监控系统可实时监测关键设施的环境参数，如温度、湿度、烟雾、门禁等。

（2）数据存储：系统可对监测到的数据进行存储，便于历史数据查询和分析。

（3）数据分析：系统对监测数据进行实时分析，发现异常情况及时报警。

（4）报警通知：当监测到异常情况时，系统可通过短信、方式等方式及时通知相关人员。

（5）远程控制：系统支持远程控制功能，便于对关键设施进行远程管理。

三、动环监控系统操作方法1.系统登录（1）打开浏览器，输入动环监控系统网址。

（2）输入用户名和密码，“登录”。

2.实时监测（1）登录系统后，进入实时监测界面。

（2）查看各监测点的环境参数，如温度、湿度、烟雾、门禁等。

3.历史数据查询（1）在系统菜单中找到“历史数据查询”功能。

（2）选择查询时间范围和监测点，“查询”。

（3）查看历史数据，支持数据导出。

4.报警管理（1）在系统菜单中找到“报警管理”功能。

（2）查看报警记录，包括报警时间、报警类型、处理状态等。

动环系统基本工作原理动环系统是指用于监控和管理数据中心、服务器房间或其他关键设施的一种集成化系统，它通过传感器、监控设备和管理软件等组成，实现对设备状态、环境参数等信息进行实时监测和控制。

其基本工作原理是通过传感器采集环境参数，并将数据传输给监控设备，再由管理软件对数据进行分析和处理，最后通过报警、显示等方式将结果反馈给用户。

动环系统的基本工作原理可以分为以下几个步骤：1. 传感器采集数据：动环系统中的传感器负责采集各种环境参数，如温度、湿度、电压、电流等。

这些传感器通常通过有线或无线方式连接到监控设备，将采集到的数据传输给监控设备。

2. 数据传输与存储：监控设备接收传感器采集到的数据，并将其传输给管理软件进行处理。

在传输过程中，数据可以通过有线网络、无线网络或其他通信方式进行传输。

同时，为了保证数据的安全性和完整性，监控设备通常会将数据进行存储，以备后续使用。

3. 数据处理与分析：管理软件接收到监控设备传输过来的数据后，会对数据进行处理和分析。

首先，软件会对数据进行解析，将其转化为可读性强的形式，方便用户进行理解和使用。

然后，软件会根据用户的设定和预设的规则，对数据进行分析和判断，以确定设备是否处于正常状态。

4. 报警与显示：当管理软件判断设备存在异常情况时，会通过报警装置或显示设备向用户发出警报。

报警方式可以包括声音报警、短信报警、邮件报警等，以便及时提醒用户注意异常情况。

同时，动环系统还可以通过显示设备实时展示设备状态和环境参数，方便用户进行监控和管理。

动环系统基于以上工作原理，能够实现对设备状态和环境参数的实时监测和控制。

它可以帮助用户及时发现和解决设备故障、防止设备过载或损坏，并提供科学的数据支持，以便用户进行设备管理和维护决策。

此外，动环系统还可以通过数据分析和统计，为用户提供设备的使用情况、故障率等信息，以便用户进行设备优化和规划。

总的来说，动环系统基于传感器、监控设备和管理软件等技术手段，实现了对设备状态和环境参数的实时监测和控制。
