丹佛斯FC302变频器网络设置

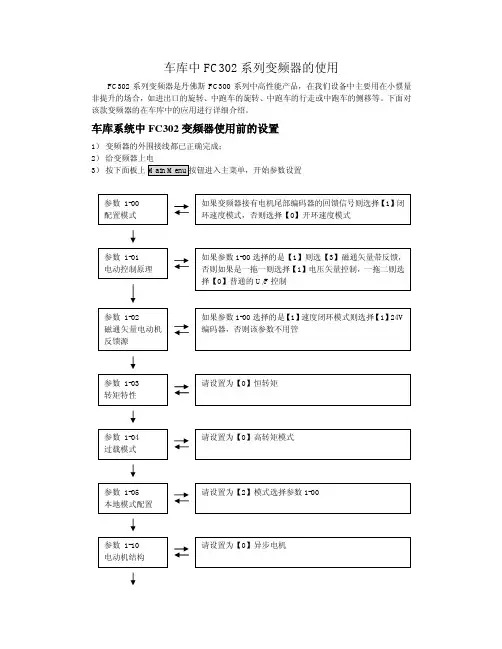

车库中FC302系列变频器的使用FC302系列变频器是丹佛斯FC300系列中高性能产品，在我们设备中主要用在小惯量非提升的场合，如进出口的旋转、中跑车的旋转、中跑车的行走或中跑车的侧移等。

下面对该款变频器的在车库中的应用进行详细介绍。

车库系统中FC302变频器使用前的设置1）变频器的外围接线都已正确完成；2）给变频器上电3）按下面板上Main Menu按钮进入主菜单，开始参数设置参数1-00 配置模式如果变频器接有电机尾部编码器的回馈信号则选择【1】闭环速度模式，否则选择【0】开环速度模式参数1-01电动控制原理如果参数1-00选择的是【1】则选【3】磁通矢量带反馈，否则如果是一拖一则选择【1】电压矢量控制，一拖二则选择【0】普通的U/F控制参数1-02磁通矢量电动机反馈源如果参数1-00选择的是【1】速度闭环模式则选择【1】24V 编码器，否则该参数不用管参数1-03转矩特性请设置为【0】恒转矩参数1-04过载模式请设置为【0】高转矩模式参数1-05本地模式配置请设置为【2】模式选择参数1-00参数1-10电动机结构请设置为【0】异步电机参数1-20 电动机功率如果是一拖一则直接输入电机上的额定功率，如果是一拖二则将两台电机的额定功率之和输入至此该台变频器的设置完毕，其它未修改的参数保持其默认值不变；自动控制变频器运转前必须先按下面板上的Auto on 按钮，让变频器处于自动运行模式下。

FC302变频器常见报警介绍及处理方法警告、报警3 ：无电动机变频器的输出端子上没有连接电动机。

警告、报警4 ：主电源缺相检查变频器的供电电源和供电电流。

警告、报警5 ：直流回路电压高检查变频器的制动电阻回路连接是否有松动或断路情况，检查制动电阻器的电阻值是否跟自身标识的值一致。

警告、报警14 ：接地故障输出相通过电动机与变频器之间的电缆或电动机本身向大地放电，请关闭变频器然后排除接地故障。

警告、报警16 ：短路电动机或电动机端子发生短路，请关闭变频器然后排除短路故障。

DANFOSS FC302变频器操作概要在对变频器进行设置时，最简单的方法是使用图形化本地控制面板（LCP）,如图所示:1JUKAO19 1JStatus1234rpm 10^A~~^3,5Hz43,5^图17图形化本地控制面板LCP该控制面板分为四个功能组:1. 带有状态行的图形显示器。

2. 菜单键和指示灯：用于更改参数和切换显示功能3. 导航键和指示灯（LED）4. 操作键和指示灯（LED）所有数据都显示在图形LCP显示屏中，显示［Status］（状态）时，最R-nOK多可以显示5项操作数据。

显示行： a. 状态行：显示图形和图形的状态信息b.第1-2行：操作员数据行，显示用户定义或选择的数据。

通过 按［Status ］（状态）键，最多可以再增加一行。

c.状态行：用于显示文本的状态信息。

二、 DANFOSS FC302变频器电气接线图 电气接线图如下图所示:图18电气接线图(Li)~~ ---------------------------- Swilch Mode PowerSupply10Vdc 1如岛24Vdc+二:J77Z7/77768+1OVdc 0/4-205-0040咖缶>(N P N )(PNP)M/OUT)DN^TflFmlnalMdH/OUT)RS-4U)r(NPh) (PNP)aN/l = 0-20m^OFF/d=0-1DV(NPh) fPNP)Brake resis tor-1OVdc +1OVdc(o IN)powsr Input(COM RS-4S5)18 (D57 (D IN)二1OYdt+lOVdc 0/4-2052 [D-C mA54 (A IN):l?S-4fl5 * Inferf UCBS8D1 o庙PE ③£可二’：Analag OutpLtJLHJ 0/4-20 mAHE"㈣抽 (W) M百eFFSi三、DANFOSS FC302变频器参数设置A、1-**负载/电动机在本地控制面板（LCP）上，按键，进入参数设定界面,设定完成。

丹佛斯变频器参数设置1. 介绍丹佛斯变频器是一种能够调节电机转速和输出频率的装置，广泛应用于各种工业领域。

为了实现最佳性能和运行效果，合理的参数设置是非常重要的。

本文档将介绍丹佛斯变频器的参数设置方法，帮助用户正确配置变频器，以实现预期的控制效果。

2. 参数设置步骤2.1. 进入参数设置界面首先，您需要进入丹佛斯变频器的参数设置界面。

您可以通过以下步骤进行操作：1.打开变频器控制面板，通常位于变频器的前面板。

2.寻找“参数设置”按钮，并点击进入参数设置界面。

2.2. 基本参数设置在参数设置界面中，您将看到各种参数选项。

以下是一些基本参数的设置建议：•频率（Frequency）：设置输出频率，通常以赫兹（Hz）为单位。

根据您的应用需求，选择适当的频率范围。

•电压（Voltage）：设置输出电压，通常以伏特（V）为单位。

确保电压设定与电机额定电压一致。

•过载保护（Overload Protection）：设置变频器的过载保护功能，以保护电机免受过载损坏。

根据电机的额定功率和负载情况，设置适当的过载保护参数。

2.3. 控制参数设置控制参数设置是影响变频器控制性能的重要因素。

以下是一些常见的控制参数设置：•加速时间（Acceleration Time）：设置电机从启动到达设定频率所需的时间。

较短的加速时间可提高启动速度，但可能会对电机和机械系统造成冲击和损坏。

•减速时间（Deceleration Time）：设置电机从运行状态减速到停止所需的时间。

适当的减速时间可以减少机械系统的损坏风险。

•PID控制参数：PID控制是一种常用的闭环控制方法，可以提高电机的响应速度和稳定性。

根据具体的应用需求，设置适当的PID控制参数，如比例（P）、积分（I）和微分（D）增益。

2.4. 保护参数设置保护参数设置是用来保护变频器和电机免受损坏的重要措施。

以下是一些常见的保护参数设置：•过流保护（Overcurrent Protection）：设置电机的过流保护值，当电机电流超过这个值时，变频器将采取相应的保护措施，如降低输出频率或停机。

丹佛斯FC302变频器网络设置1。

必设的参数：8_10：ProfiDrive/FCProfile。

将其设置为ProfiDrive；9_18：DP站号——使用DP网卡时需设置；3_41：加速上升时间（秒）：在当电机为大风机电机且为PPO7协议格式时，由PLC通讯设定，在变频器上无需设定，详见下文；3_42：减速下降时间（秒）：在当电机为大风机电机且为PPO7协议格式时，由PLC通讯设定，在变频器上无需设定，详见下文；5_12:设置27号端子：缺省为[2]，将其改为[0]——无功能；1_20：电机额定功率（KW），按电动机铭牌实际数值填写；1_24：电机额定电流（A），按电动机铭牌实际数值填写；1_25: 电机额定转速（rpm），按电动机铭牌实际数值填写；3_03：最大参考值（rpm）：缺省为1500rpm，将其改为3000rpm；标准块FC23中的50.0Hz 全部改为100.0Hz，使变频器具备超频到100.0Hz的能力；2。

双向控制必设的参数：4_10：方向选择，缺省值为Clockwise，将其改为Bothdirection[2]；3。

风机、泵类应用需设置的参数：1_03：转矩特性，缺省为[0]——恒转矩，将其改为[1]——变转矩；3_40：加减速的类型，缺省值为线性加减速，将其改为S加减速；4。

ProfiNet网卡12_00 ip address assignment设置为[0]manual；12_01 ip address 如：192.168.101.240；12_02 subnet mask 如：255.255.255.0；12_03 default gateway 如：192.168.101.240（需与ip地址相同）；12_08 Host Name 设为与PLC硬件组态中该变频器的名称；5. 采集变频器数据使用PPO3进行硬件组态时无法读取更多的参数；使用PPO6进行硬件组态时只有2个字——32位的空间用于读取变频器参数；使用PPO7进行硬件组态时有6个字的空间用于读取变频器参数；需读取的变频器参数要在9_16中进行组态；9_16:[2]------16_14电机电流[3]------16_14电机电流[4]------16_34散热器温度[5]------0[6]------15_02千瓦时计数器[7]------15_02千瓦时计数器从上述设置可见：对32位的数据，需占用2个PCD的空间，1WORD/1PCD；注意：只需要采集变频器的电流时，将变频器组态为PPO6通讯类型即可；此时只需设置9_16[2]和9_16[3]；当变频器被组态为PPO7时，还可以读出；PCD1 2 3 4 5 6 7 8 9 10STW MAV PCD PCD PCD PCD PCD PCD PCD PCD9_16 [0] [1] [2] [3] [4] [5] [6] [7] [8] [9]PPO3PPO6 16_14 16_14PPO7 16_14 16_14 16_34 15_02 15_02上图表明了在我们常用的3种PPO通讯类型中，变频器的9_16参数中的各项需要设定的参数及其内容，注意：对32位的数据需占用2个连续的PCD。

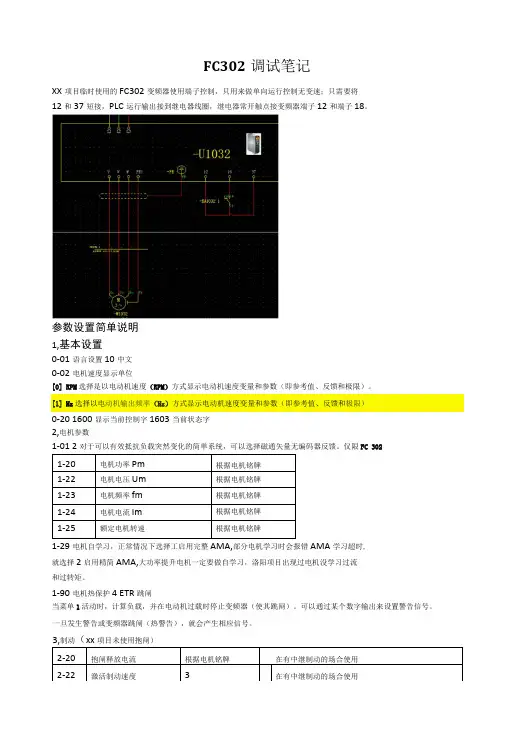

FC302调试笔记XX项目临时使用的FC302变频器使用端子控制，只用来做单向运行控制无变速；只需要将12和37短接，PLC运行输出接到继电器线圈，继电器常开触点接变频器端子12和端子18。

参数设置简单说明1,基本设置0-01语言设置10中文0-02电机速度显示单位[0] RPM选择是以电动机速度（RPM）方式显示电动机速度变量和参数（即参考值、反馈和极限）。

0-20 1600显示当前控制字1603当前状态字2,电机参数1-01 2 对于可以有效抵抗负载突然变化的简单系统，可以选择磁通矢量无编码器反馈。

仅限FC 3021-29电机自学习，正常情况下选择工启用完整AMA,部分电机学习时会报错AMA学习超时,就选择2启用精简AMA,大功率提升电机一定要做自学习，洛阳项目出现过电机没学习过流和过转矩。

1-90电机热保护4 ETR跳闸当菜单1活动时，计算负载，并在电动机过载时停止变频器（使其跳闸）。

可以通过某个数字输出来设置警告信号。

一旦发生警告或变频器跳闸（热警告），就会产生相应信号。

制动项目未使用抱闸）4,参考值与加减速（梅州项目未使用加减速）3-00参考值范围0MIN-MAX3-02下限0下限频率3-03上限50上限频率3-05单位3HZ3-10060%分段速度1根据运行状态调整115%分段速度2根据运行状态调整3-10为预设参考值。

要设置为0,不然减速会没效果。

4,极限与警告4-10电动机速度方向2 双向4-19 输出频率的最大极限50Hz8-01通讯设置[0]使用数字输入和控制字进行控制。

[1]仅使用数字输入进行控制。

[2]仅使用控制字进行控制。

（DP时）8-03控制字超时时间0.38-04总线超时功能2停止5-10端子18数字输入设置百分比（间接控制频率或者说是速度），梅州项目一般设置在85%左右，100%变频器容易报警。

5-40继电器1的功能（梅州项目未使用）32选择机械制动控制。

选择后，参数组2-2*中的参数将被激活。

丹佛斯变频器参数设置丹佛斯变频器参数设置丹佛斯变频器是一种能够调节电机运行频率的设备，它能够实现电机的无级调速，使其按照不同的负载需求运行，达到节能降耗、提高生产效率的目的。

要想丹佛斯变频器达到最佳的运行效果，需要对其参数进行适当的设置。

本文将就丹佛斯变频器的参数设置进行详细介绍。

1.基本参数设置（1）工作/停止方式：选择工作方式时，需根据实际需要进行选择，一般有V/F控制、向量控制和直接转矩控制三种方式可选。

停止方式的设置也需根据实际需求确定，有自由停机、减速停机、急停等多种方式可选。

（2）电源输入：输入电压需与电机额定电压相同，同时还需进行频率设置。

（3）最大频率设置：最大频率设置应根据具体负载情况选择，通常应不大于电机额定转速。

（4）最小频率设置：最小频率的设置需考虑电机低速时的转矩输出，应根据实际负载和逆变器能力进行确定。

丹佛斯变频器支持多种通信协议，如MODBUS、PROFIBUS-DP、CANOPEN等。

通信参数主要包括通信地址、波特率、校验位等。

（1）加速时间和减速时间：加速时间和减速时间的设置需根据实际负载情况选择，不能过快或过慢，以免对电机造成损害。

（2）PID调节：在向量控制模式下，需进行PID（比例、积分、微分）参数的设置，以实现快速响应、精确控制的目的。

（3）倍率设置：可根据实际负载情况进行倍率设置，常见的倍率包括电压倍率和转矩倍率。

为了保护丹佛斯变频器和电机的安全运行，需对保护参数进行设置。

（1）过电流保护：可设置电机最大输出电流，以避免因负载过大而损坏电机。

（3）过压保护：当输入电压超过预设范围时，需自动停机以防止对电机造成伤害。

（5）过热保护：当丹佛斯变频器发生过热时，需自动停机，以避免设备损坏。

综上所述，丹佛斯变频器的参数设置需根据具体负载情况而定，需要谨慎选择和调整，以确保设备能够正常、安全、高效地运行。

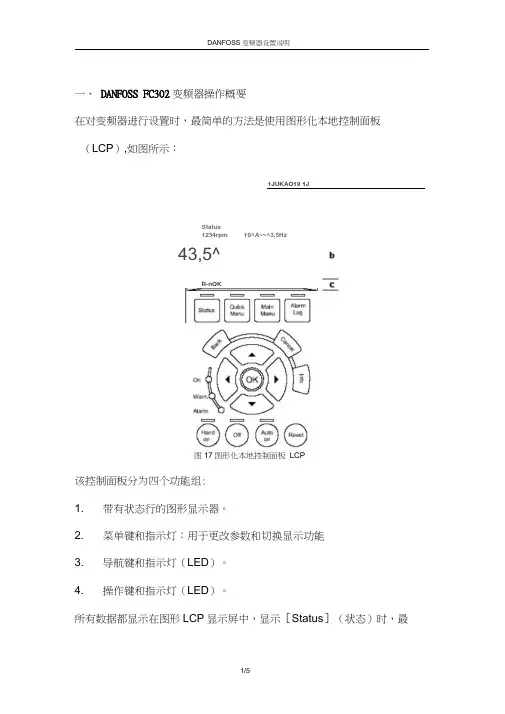

一、DANFOSS FC302变频器操作概要在对变频器进行设置时，最简单的方法是使用图形化本地控制面板（LCP）,如图所示：1JUKAO19 1JStatus1234rpm 10^A~~^3,5Hz43,5^图17图形化本地控制面板LCP该控制面板分为四个功能组:1. 带有状态行的图形显示器。

2. 菜单键和指示灯：用于更改参数和切换显示功能3. 导航键和指示灯（LED）。

4. 操作键和指示灯（LED）。

所有数据都显示在图形LCP显示屏中，显示［Status］（状态）时，最R-nOK多可以显示5项操作数据。

显示行：a. 状态行：显示图形和图形的状态信息b.第1-2行：操作员数据行，显示用户定义或选择的数据。

通过 按［Status ］（状态）键，最多可以再增加一行。

c.状态行：用于显示文本的状态信息。

二、 DANFOSS FC302变频器电气接线图 电气接线图如下图所示:图18电气接线图(Li)~~ -------------------------- Swilch Mode PowerSupply10Vdc 1如岛24Vdc+二:J77Z7 /77768+1OVdc 0/4-205-0040咖缶>(N P N )(PNP)M/OUT)DN^TflFmlnalMdH/OUT)RS-4U)r(NPh) (PNP)aN/l = 0-20m^ OFF/d=0-10V(NPh) fPNP)Brake resis tor-1OVdc +1OVdc(o IN)powsr Input(COM RS-4S5)18 (D57 (D IN)二1OYdt+lOVdc 0/4-2052 [D-C mA54 (A IN):l?S-4fl5 * Inferf UCBS8D1 o庙PE ③£可二’：Analag OutpLtJLHJ 0/4-20 mAHE"㈣抽(W) M 百 eFFSi三、DANFOSS FC302变频器参数设置A、1-**负载/电动机在本地控制面板（LCP）上，按键，进入参数设定界面,设定完成。

丹佛斯丹佛斯变频器变频器变频器一般开环一般开环一般开环、、端子控制方式参数设置——以FC302为范例运行设置0-01 语言 中文[10]0-02 电动机速度单位 Hz[1]3-00 参考值范围 最小-最大[0]电机铭牌设置1-20 电动机功率[kw]1-22 电动机电压[v]1-24 电动机电流[A]1-25 电动机额定转速[RMP] 如果有必要进行AMA，也要设置这些基本的电动机参数 数字输入5-12 端子27数字输入 无功能[0] 也可以将12于27端子短接数字输出5-40 继电器功能：继电器1、继电器2（FC302） VLT 正在运行[5] 或者 报警[9] 模拟输入S201（AI53）、S202(AI54)开关默认OFF（V:0-10v）,ON(I:0-20mA) 6-12 端子53低电流 4.14mA 默认值0.146-14 53端参考/反馈低 0Hz6-15 53端参考/反馈高 50Hz模拟输出6-50 端子42输出 输出频率4-20mA[130] 或者 电动机电流4-20mA[133] 6-51 端子42的输出最小标定 *0%6-52 端子42输出最大比例 *100% 可通过6-51、6-52调整输出偏差 数据读取16-50 外部参考值 %16-60 数字输入 000000000000 二进制16-62 模拟输入端53 [v]16-65 模拟输出端42 [mA]可能用得上的参数0-50 LCP 复制 所有参数到LCP[1] 或者 从LCP 传所有参数[2]14-22 工作模式 初始化[2] 选择初始化，按下OK 键，断电重新上电，按下复位Reset 键cindylee_ocean@2008-2-15。

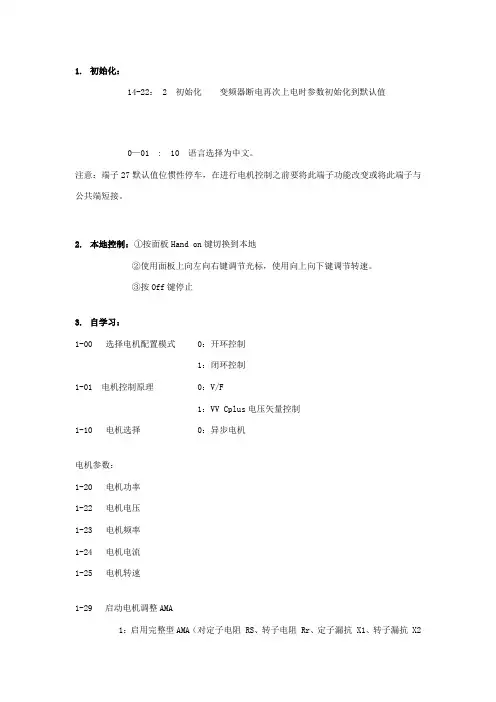

1.初始化：14-22： 2 初始化变频器断电再次上电时参数初始化到默认值0—01: 10 语言选择为中文。

注意：端子27默认值位惯性停车，在进行电机控制之前要将此端子功能改变或将此端子与公共端短接。

2.本地控制：①按面板Hand on键切换到本地②使用面板上向左向右键调节光标，使用向上向下键调节转速。

③按Off键停止3.自学习：1-00 选择电机配置模式 0：开环控制1：闭环控制1-01 电机控制原理 0：V/F1：VV Cplus电压矢量控制1-10 电机选择 0：异步电机电机参数：1-20 电机功率1-22 电机电压1-23 电机频率1-24 电机电流1-25 电机转速1-29启动电机调整AMA1：启用完整型AMA（对定子电阻 RS、转子电阻 Rr、定子漏抗 X1、转子漏抗 X2和主电抗 Xh 执行 AMA。

如果在变频器和电动机之间使用了 LC 滤波器，请选择此选项。

）2：启用简单型AMA（仅对系统的定子电阻 Rs 执行精简 AMA。

）设置完参数后按面板上Hand on 启动AMA。

4.端子控制端子控制参数：1-00 选择电机配置模式 0：开环控制1：闭环控制1-10 电机选择 0：异步电机电机参数：（同电机自学习 1—20至1—25 ）4-10 双向18号端子：启动 5-10：819号端子：反向 5-11：1027号端子：预置参考值位0 5-12：16 （多速1）29号端子：预置参考值位1 5-13：17 （多速2）多段速频率设定：注意：反向运行时由启动信号和反向信号共同控制端子图：数字输入功能表：（将数字量输入端子设置不同的值实现对应功能）5.通讯控制PRIFIBUS通讯电缆接线方法：通讯站号设置：拨码设置：指示灯状态：硬件通讯正常时：NS灯常绿硬件设置：（以ORMON CS1GCPU C200H PRM21与FC302变频器）此例中我们添加PPO1注意：使用CX--PROFIBUS硬件配置时要将变频器的DPV1项下的Enable DPV1 选项不选，然后下载,若不修改此选项，硬件通讯不上。
