三端稳压电源及LDO线性电源测试方法作者：李雷一、 器件介绍三端稳压器电路（简称三端电源）是模拟集成电路中较大的一个系列，也是各种电子系统中不可缺少的电源供电电路，它广泛的应用于各种电子整机和电源系统之中。

随着集成电路技术的快速发展，许多电源芯片公司推出了Low Dropout Regulator,即：低压差线形稳压器，简称LDO。

这种电源芯片的压差只有1.3-0.2伏，可以实现5v转3.3v/2.5v，3.3v转2.5v/1.8v等要求。

本文主要介绍通用线性电源的测试原理和实用测试方法。

1．三端稳压电源的分类从不同的角度，三端电源可以分为多类：1．从输入、输出电压极性上可分为：正稳压电源（如：78XX、78MXX、78LXX），负稳压电源（如：79XX、79MXX、79LXX）。

2．从输出电压幅度上可分为：5V输出----24V输出。

（如：7805，7809、7815、7824、7905、7909、7912、7915等）3．从输出功率上可分为：小功率L系列（IO=100MA）如：78L05、79L12等。

中功率M系列（IO=500MA）如：78M09、79M05等大功率系列（IO=1.5A）如：7812、7915等4．从封装形式上可分为：TO-3、TO-220、TO-39等。

5．从输出形式上可分为：固定输出（78XX、79XX、78MXX、79MXX等），可调输出（LM117/217/317、LM137/237/337、LM150、LM138等）。

6．从产品等级上可分为：军用级（LM117、LM137），工业级（LM217、LM237），民用级（LM317、LM337）。

2．三端电源的典型测试系统简介A LTX公司的SAI600测试包作为模拟器件测试系统著名生产厂家之一的LTX公司采用SAI600测试包对线性三端稳压器件进行测试。

SAI600测试包是基于大规模线性集成电路测试系统LTX-77 的一个通用测试包。

三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。

电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。

仅仅从公式本身看，R1、R2 的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。

首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。

其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA 。

由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。

当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。

1A 低压差线性稳压器BL1117选型指南：BL1117概述： BL1117是一款低压差的线性稳压器，当输出1A 电流时，输入输出的电压差典型值仅为1.2V 。

BL1117除了能提供多种固定电压版本外（Vout ＝1.8V,2.5V,2.85V,3.3V,5V ），还提供可调端输出版本，该版本能提供的输出电压范围为1.25V~13.8V。

BL1117提供完善的过流保护和过热保护功能（BL1117正常工作环境温度范围极宽，为 -50℃～140℃），确保芯片和电源系统的稳定性。

同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在±1%的精度范围内。

BL1117采用SOT-223封装形式。

特点：•包括三端可调输出和固定电压输出版本（固定电压包括1.8V ，2.5V ，2.85V ，3.3V ，5V 等，其他电压规格可根据用户定制）• 最大输出电流为1A • 输出电压精度高达±1％ • 稳定工作电压范围为高达15V • 电压线性度为0.2％ • 负载线性度为0.4％• 环境温度：T A 的范围是-50℃~140℃用途：• 计算机主板、显卡 • LCD 监视器及LCD TV • DVD 解码板 • ADSL 等设备 •开关电源的后级稳压引脚排列图：温度范围：C ：标准输出电压： 18……1.8V 25……2.5V 28……2.85V50……5.0V缺省：输出可调版本封装形式： X ：SOT-223 Y ：TO-252 A ：表示芯片生产卡号 B ：表示输出电压值引脚定义：固定电压型 可调电压型产品命名目录：产品名称输出电压规格封装形式BL1117-18CX 1.8 V SOT-223BL1117-25CX 2.5 V SOT-223 BL1117-28CX 2.85 V SOT-223 BL1117-33CX 3.3 V SOT-223 BL1117-50CX 5.0V SOT-223 BL1117-CX Adj. SOT-223 BL1117-18CY 1.8 V TO-252 BL1117-25CY 2.5 V TO-252 BL1117-28CY 2.85 V TO-252 BL1117-33CY 3.3 V TO-252 BL1117-50CY 5.0V TO-252 BL1117-CY Adj. TO-252系统框图：产品的极限参数：输入电压Vin 最大值---------------------------------------------------------------------------------18V引脚号 符号 定义 1 GND 接地脚 2 Vout 输出端 3 Vin 输入端 引脚号 符号 定义 1 Adj. 可调端 2 Vout 输出端 3 Vin 输入端最大节温T J--------------------------------------------------------------------------------------------150°C最大环境温度T A-------------------------------------------------------------------------------------140°C贮存温度Ts--------------------------------------------------------------------------------------------65～150°C焊接温度和时间--------------------------------------------------------------------------------------300°C,10S推荐工作条件：名称最小推荐最大单位输入电压范围15 V环境温度-50 140 °C主要参数和工作特性：Tj=25℃参数参数说明条件最小值典型值最大值单位Vref 参考电压Iout=10mA, Vin-Vout=2V10mA≤Iout≤1A ,1.5V≤Vin-Vout≤12V1.2381.2251.251.251.2621.275V BL1117-1.80VIout=10mA,Vin=3.8V,Tj=25℃0≤Iout≤1A ,3.2V≤Vin≤12V1.7821.7641.801.801.8181.836VBL1117-2.5VIout=10mA,Vin=4.5V,Tj=25℃0≤Iout≤1A ,3.9V≤Vin≤12V2.4752.452.52.52.5252.55VBL1117-2.85VIout=10mA,Vin=4.85V,Tj=25℃0≤Iout≤1A ,4.25V≤Vin≤12V2.8222.7932.852.852.8782.907VBL1117-3.3VIout=10mA,Vin=5V,Tj=25℃0≤Iout≤1A ,4.75V≤Vin≤12V3.2673.2343.33.33.3333.366VVout 输出电压BL1117-5VIout=10mA,Vin=7V,Tj=25℃0≤Iout≤1A ,6.5V≤Vin≤12V 4.954.9555.055.1VBL1117-ADJIout=10mA,1.5V≤Vin-Vout≤13.775V0.035 0.2 %BL1117-1.8VIout=10mA,3.2V≤Vin≤15V9 12 mVBL1117-2.5VIout=10mA,3.9V≤Vin≤15V 9 12 mV∆Vout 电压线性度(note1)BL1117-2.85VIout=10mA,4.25V≤Vin≤15V9 12 mV注释：Note1：表中所给出的电压线性度和负载线性度的参数是在常温下测试的。

稳压电源常用芯片
稳压电源常用的芯片有很多种，以下是其中一些常见的：
LM317/LM337：这是一对经典的线性稳压器芯片，可以提供可调输出电压。

LM317用于正稳压，而LM337用于负稳压。

LM7805/LM7812/LM7912：这些是常用的三端固定输出电压的线性稳压器芯片，分别提供5V、12V和-12V的稳定输出。

LM2940/LM2941：这是一系列低压差线性稳压器芯片，适用于输入电压较高但需要稳定输出的应用。

LM317HV：这是高电压版本的LM317芯片，适用于需要更高输出电压的应用。

LM78XX/LM79XX：这是一系列具有固定输出电压的线性稳压器芯片，例如LM7805/LM7812/LM7912等。

LM431：这是一种可编程精密基准源芯片，可用于构建精密稳压器或者过压保护电路。

LT1083/LT1084/LT1085：这是一系列具有低压降和高稳定性的线性稳压器芯片，适用于高电流的应用。

TL431：这是一种可编程精密基准源芯片，类似于LM431，可以用于构建精密稳压器或者过压保护电路。

AMS1117：这是一种低压差线性稳压器芯片，具有较低的失调电流和较高的纹波抑制能力。

TPS系列（例如TPS7A05/TPS7A30）：这是德州仪器（TI）公司的一系列低压差线性稳压器芯片，具有低功耗和高精度的特点。

这些芯片在不同的应用场景中具有不同的优势和特点，选择合适的稳压器芯片取决于具体的需求，如输入电压范围、输出电流要求、输出电压精度等。

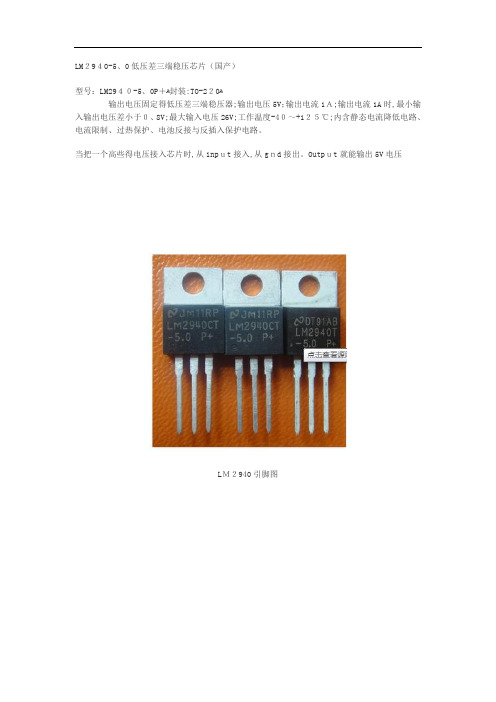

LM２9４0-5、0低压差三端稳压芯片（国产）型号：LM29４０-5、0P＋ﻫ封装:TO-2２0ﻫ输出电压固定得低压差三端稳压器;输出电压5V；输出电流1Ａ;输出电流1A时,最小输入输出电压差小于０、8V;最大输入电压26V;工作温度-4０～+1２５℃;内含静态电流降低电路、电流限制、过热保护、电池反接与反插入保护电路。

当把一个高些得电压接入芯片时,从inpｕt接入,从gｎd接出。

Outpｕt就能输出5V电压LＭ２940引脚图LM2940-5、０得参数介绍:ﻫ首先就是基本介绍也就就是genｅraｌｄescriｐtiｏn,从这可以了解到２940最大输出电流有1A,典型得输入输出电压压降为０、5V,还有就就是过流保护,过压保护这样一般电源芯片都有得东西ﻫ接着就就是典型电路图,一般接发直接按照典型电路图来接就OK了,同样上图ＬM2９4０典型应用由图可见,2９４0得电路接发极其简单。

接着比较重要得参数就就是drｏｐｏuｔ voｌtａge,也就就是输入输出压降由表可知,ＬM2940-５、０在输出电流为１A时dｒoｐoｕｔ voltａｇe典型值为0、５V，即输入电压要＞输出电压+0、５V=5、5V;同样输出电流为1０0ｍA时dropｏut voltage典型值为１10mV，输入电压大于５、1V即可接下去得就就是比较重要得一些图，依次介绍下这个图表示2940得输入电压瞬间改变时输出电压得变化情况，由图可知输出电压在1０ｕS内即可恢复正常上图为输入电压低于正常值时,输入电压与输出电压间得关系(输出电流均保持在1A时)上图为输入电压大于限定值时输出电压得情况,由图可得,输入电压大于3０V时芯片启动了过压保护功能,输出电压在此刻变为０ＶＬＭ2940与78０５得区别:ﻫＬM２940比78０5得转换效率高。

780５直接输入不接输出得情况下,其内部还会有3mA得电流消耗(静态电流)。

而ＬDO元件得静态电流就比它远远小得多了。

低压差微功耗型 LDO JC53XX 系列CMOS 电压稳压电路 500mAJC53XX系列是使用CMOS技术开发的低压差，高精度输出电压，超低功耗电流, 正电压型电压稳压电路。

由于内置有低通态电阻晶体管，因而输入输出压差低。

最高工作电压可达10V，适合需要较高耐压的应用电路。

■特性：·输出电压精度高。

精度±2％·输入输出压差低。

典型值1.5mV Iout=1mA·超低功耗电流。

典型值⒈2uA·低输出电压温漂典型值50 PPm /℃·输入耐压。

升至10V保持输出稳压·输出短路保护短路电流50 mA■ 用途：·使用电池供电设备的稳压电源·通信设备的稳压电源·家电玩具的稳压电源·移动电话用的稳压电源·便携式医用仪器稳压电源■产品目录型号输出电压（注）误差打印MARKSOT-89 TO-92打印MARK SOT-23-3JC5312 1.2V ±2% JC5-12 JC512 JC5315 1.5V ±2% JC5-15 JC515 JC5317 1.7V ±2% JC5-17 JC517JC5318 1.8V ±2% JC5-18 JC518 JC5321 2.1V ±2% JC5-21 JC521 JC5325 2.5V ±2% JC5-25 JC525 JC5327 2.7V ±2% JC5-27 JC527 JC5328 2.8V ±2% JC5-28 JC528 JC5330 3.0V ±2% JC5-30 JC530 JC5333 3.3V ±2% JC5-33 JC533 JC5336 3.6V ±2% JC5-36 JC536 JC5338 3.8V ±2% JC5-38 JC538 JC5344 4.4V ±2% JC5-44 JC544 JC5350 5.0V ±2% JC5-50 JC550 注:在希望使用上述输出电压档以外的产品，客户可要求定制，输出电压范围1.2V~7V，每0.1V 进行细分。

三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。

如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

如附图所示。

此外，还应注意，散热片总是和接地脚相连。

常用三端稳压功能介绍表型号(规格) 功能简介79L05 -5V稳压器(100ma)79L06 -6V稳压器(100ma)79L08 -8V稳压器(100ma)KA1L0380RB Power SwitchKA5L0380R Power SwitchKA78R05 Low Dropout V oltage Regulator(1A)PQ05RD11 ASO 保护功能低功耗稳压器(1A)[四端稳压]PQ05RD21 ASO 保护功能低功耗稳压器(2A)[四端稳压]LM1575T-3.3 3.3V简易开关电源稳压器(1A)LM1575T-5.0 5V简易开关电源稳压器(1A)LM1575T-12 12V简易开关电源稳压器(1A)LM1575T-15 15V简易开关电源稳压器(1A)LM1575T-ADJ 简易开关电源稳压器(1A可调1.23 to 37)LM1575HVT-3.3 3.3V简易开关电源稳压器(1A)LM1575HVT-5.0 5V简易开关电源稳压器(1A)LM1575HVT-12 12V简易开关电源稳压器(1A)LM1575HVT-15 15V简易开关电源稳压器(1A)LM1575HVT-ADJ 简易开关电源稳压器(1A可调1.23 to 37) LM2575T-3.3 3.3V简易开关电源稳压器(1A)LM2575T-5.0 5V简易开关电源稳压器(1A)LM2575T-12 12V简易开关电源稳压器(1A)LM2575T-15 15V简易开关电源稳压器(1A)LM2575T-ADJ 简易开关电源稳压器(1A可调1.23 to 37)LM2575HVT-3.3 3.3V简易开关电源稳压器(1A)LM2575HVT-5.0 5V简易开关电源稳压器(1A)LM2575HVT-12 12V简易开关电源稳压器(1A)LM2575HVT-15 15V简易开关电源稳压器(1A)LM2575HVT-ADJ 简易开关电源稳压器(1A可调1.23 to 37) LM2576T-3.3 3.3V简易开关电源稳压器(3A)LM2576T-5.0 5.0V简易开关电源稳压器(3A)LM2576T-12 12V简易开关电源稳压器(3A)LM2576T-15 15V简易开关电源稳压器(3A)LM2576T-ADJ 简易开关电源稳压器(3A可调1.23V to 37V) LM2576HVT-3.3 3.3V简易开关电源稳压器(3A)LM2576HVT-5.0 5.0V简易开关电源稳压器(3A)LM2576HVT-12 12V简易开关电源稳压器(3A)LM2576HVT-15 15V简易开关电源稳压器(3A)LM2576HVT-ADJ 简易开关电源稳压器(3A可调1.23V to 37V) LM2930T-5.0 5.0V低压差稳压器LM2930T-8.0 8.0V低压差稳压器LM2931AZ-5.0 5.0V低压差稳压器(TO-92)LM2931T-5.0 5.0V低压差稳压器LM2931CT 3V to 29V低压差稳压器(TO-2205PIN) LM2940CT-5.0 5.0V低压差稳压器LM2940CT-8.0 8.0V低压差稳压器LM2940CT-9.0 9.0V低压差稳压器LM2940CT-10 10V低压差稳压器LM2940CT-12 12V低压差稳压器LM2940CT-15 15V低压差稳压器LM123K(NS) 5V稳压器(3A)LM323K(NS) 5V稳压器(3A)LM117K(NS) 1.2V to 37V三端正可调稳压器(1.5A) LM317LZ(NS) 1.2V to 37V三端正可调稳压器(0.1A) LM317T(NS) 1.2V to 37V三端正可调稳压器(1.5A) LM317K(NS) 1.2V to 37V三端正可调稳压器(1.5A) LM133K(NS) 三端可调-1.2V to -37V稳压器(3.0A) LM333K(NS) 三端可调-1.2V to -37V稳压器(3.0A) LM337K(NS) 三端可调-1.2V to -37V稳压器(1.5A) LM337T(NS) 三端可调-1.2V to -37V稳压器(1.5A) LM337LZ(NS) 三端可调-1.2V to -37V稳压器(0.1A) LM150K(NS) 三端可调1.2V to 32V稳压器(3A)LM350K(NS) 三端可调1.2V to 32V稳压器(3A)LM350T(NS) 三端可调1.2V to 32V稳压器(3A)LM138K(NS) 三端正可调1.2V to 32V稳压器(5A) LM338T(NS) 三端正可调1.2V to 32V稳压器(5A) LM338K(NS) 三端正可调1.2V to 32V稳压器(5A) LM336Z-2.5(NS) 2.5V精密基准电压源LM336Z-5.0(NS) 5.0V精密基准电压源LM385Z-1.2(NS) 1.2V精密基准电压源LM385Z-2.5(NS) 2.5V精密基准电压源LM399H 6.9999V精密基准电压源LM431ACZ(NS) 精密可调2.5V to 36V基准稳压源LM723 高精度可调2V to 37V稳压器LM105 高精度可调4.5V to 40V稳压器LM305 高精度可调4.5V to 40V稳压器MC1403 2.5V基准电压源MC34063 充电控制器SG3524 脉宽调制开关电源控制器TL431(TI) 精密可调2.5V to 36V基准稳压源TL494 脉宽调制开关电源控制器TL497 频率调制开关电源控制器TL7705(TI) 电池供电/欠压控制器HT1015 1.5V V oltage RegulatorHT7130=HT1030 3.0V High V oltage RegulatorHT7133=HT1033 3.3V High V oltage RegulatorHT7136=HT1036 3.6V High V oltage RegulatorHT7144=HT1044 4.4V High V oltage Regulator HT7150=HT1050 5.0V High V oltage Regulator HT7022 2.2V V oltage DetectorHT7024 2.4V V oltage DetectorHT7027 2.7V V oltage DetectorHT7033 3.3V V oltage DetectorHT7039 3.9V V oltage DetectorHT7044 4.4V V oltage DetectorHT7050 5.0V V oltage DetectorHT7070 7.0V V oltage DetectorLM7805 5V稳压器(1A)LM7806 6V稳压器(1A)LM7808 8V稳压器(1A)LM7809 9V稳压议(1A)LM7812 12V稳压器(1A)LM7815 15V稳压器(1A)LM7818 18V稳压器(1A)LM7824 24V稳压器(1A)LM7905 -5V稳压器(1A)LM7906 -6V稳压器(1A)LM7908 -8V稳压器(1A)LM7909 -9V稳压器(1A)LM7912 -12V稳压器(1A)LM7915 -15V稳压器(1A)LM7918 -18V稳压器(1A)LM7924 -24V稳压器(1A)78L05 5V稳压器(100ma)78L06 6V稳压器(100ma)78L08 8V稳压器(100ma)78L09 9V稳压器(100ma)78L12 12V稳压器(100ma)78L15 15V稳压器(100ma)78L18 18V稳压器(100ma)78L24 24V稳压器(100ma)。

三端可调分流型电压基准源工作原理【文章标题】：三端可调分流型电压基准源工作原理及应用探讨【引言】电压基准源作为电子系统中重要的模拟电路组成部分，广泛应用于精密测量、稳压和电路校准等领域。

在众多电压基准源中，三端可调分流型电压基准源以其特有的工作原理和应用方式备受关注。

本文将从深度和广度的角度，全面评估三端可调分流型电压基准源的工作原理，并探讨其在实际应用中的价值。

【正文】1. 三端可调分流型电压基准源的基本原理三端可调分流型电压基准源是一种采用电流分流技术实现电压稳定的基准源。

它由参考电流源、分流电阻和参考电压源组成。

当外界负载发生变化时，分流电阻通过反馈控制，自动调整电流分配，从而保持其输出电压的稳定性。

三端可调分流型电压基准源能够提供精确、稳定的电压输出，符合多种应用场景的需求。

2. 三端可调分流型电压基准源的工作机制2.1 电流分配控制三端可调分流型电压基准源的关键在于电流分配的控制。

通过调整分流电阻，可以实现电流的精确分配，使得输出电压保持稳定。

当负载电流改变时，分流电阻重新计算电压分配比例，以确保输出电压不受负载变化的影响。

2.2 参考电流源的选取在三端可调分流型电压基准源中，参考电流源的选取对输出的稳定性和精度有着至关重要的影响。

合适的参考电流源应具有高稳定性、低温漂移和宽工作范围等特点。

常见的参考电流源包括基准二极管、稳流源等。

3. 三端可调分流型电压基准源的应用3.1 精密测量三端可调分流型电压基准源在精密测量领域中具有重要的应用。

通过其稳定的电压输出，可以提供准确的参考电压，用于电压、电流和阻抗等物理量的测量。

在电子设备产业中，基于三端可调分流型电压基准源的测量仪器具有高精度和稳定性，因此被广泛应用于生产、测试和校准等环节。

3.2 稳压在电源管理和电路设计中，稳压是一项重要的任务，而三端可调分流型电压基准源则可以提供稳定的电压参考。

通过与稳压电路的结合，可以实现对电源稳定性的提升，避免电压波动对电路的影响。
