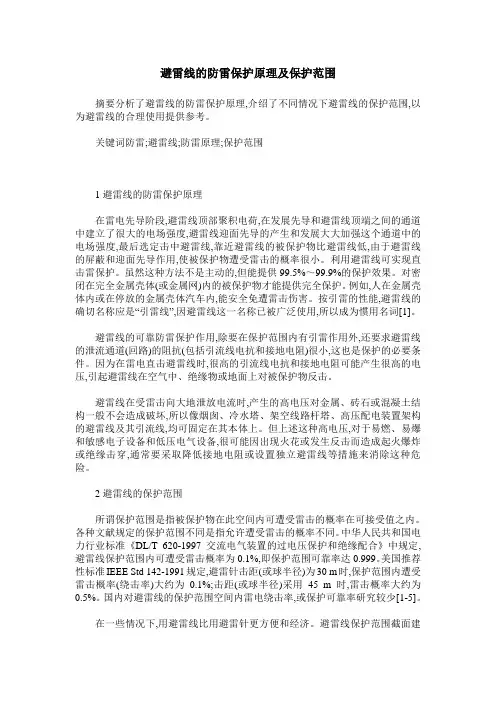

避雷针(线)的保护范围

避雷针保护范围及其计算避雷针，又名防雷针，是用来保护建筑物、高大树木等避免雷击的装置。

当雷云放电接近地面时它使地面电场发生畸变。

在避雷针的顶端，形成局部电场集中的空间，以影响雷电先导放电的发展方向，引导雷电向避雷针放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免遭雷击。

用折线法计算避雷针保护范围的方法：1、单支避雷针保护范围的计算2、双支等高避雷针保护范围的计算3、双支不等高避雷针保护范围的计算1、单支避雷针保护范围的计算hx平面上的保护范围避雷针在地面上的保护半径为r=1.5h o式中r――保护半径（米）；h――避雷针高度（米）。

在被保护物高度hx水平面上的保护半径为rx= （h-hx）p=hap ；式中rx—避雷针在hx水平面上的保护半径（米）；hx—被保护物的高度（米）；ha —避雷针的有效高度（米）；p――高度影响系数（考虑避雷针太高时，保护半径不按正比例增大的系数）0h< 30 米时，p=1 o2、双支等高避雷针保护范围的计算每支避雷针外侧的保护范围和单支避雷针的保护范围相同；两支避雷针中间的保护范围由通过两避雷针的顶点以及保护范围上部边缘的一最低点0作一圆弧来确定。

h0 :两避雷针之间保护范围上部边缘最低点的高度（m）D:避雷针之间距离hx:被保护物高度bx:宽度其中bx=1.5 (hO —hx)hO=h —D/7P当D>7ph 时，h0=0, bx=0 3、双支不等高避雷针保护范围的计算每支避雷针外侧的保护范围和单支避雷针的保护范围相同；内侧的保护范围：先做出较高避雷针的边界范围，再由较低针顶部做一条地面平行线，与较高边范围边界相交，过交点作垂线，以此为假想避雷针做保护范围hO=h1 —D1/7P。

避雷针保护范围| 避雷针的种类与安装方法避雷针简介：避雷针，又名防雷针、接闪杆，是用来保护建筑物、高大树木等避免雷击的装置。

在被保护物顶端安装一根接闪器，用符合规格导线与埋在地下的泄流地网连接起来。

避雷针规格必须符合国家标准，每一个防雷类别需要的避雷针高度规格都不一样。

避雷针保护范围：1根避雷针的保护范围：当避雷针的高度h≤hr时，距地面hr处作一条平行于地面的平行线，以避雷针的针尖为圆心，hr为半径画弧，交水平线于A、B两点，又分别以A、B两点为圆心，hr为半径，从针尖向地面画弧。

如下图所示，则下图中曲线就是避雷针保护范围的边界，保护范围是一个对称的锥体。

Hr的取值：一类防雷建筑物为30米；二类防雷建筑物为45米；三类防雷建筑物为60米。

避雷针的种类：1.直击雷避雷针适用于石化仓库、广播电视、加油站、建筑大楼、信标台，通信基站、气象台、军事基地、雷达机房、银行大楼。

2.特殊避雷针适用于较高的建筑大楼微波通讯站、雷达基站、信标台，通信基站、军事基地、雷达机房、银行大楼、天文气象台等重要场所。

3.预放电避雷针当避雷针截受雷击时，由接闪体接闪，通过雷电波形处理装置，利用外壳与中心接地杆之间有3mm间隙，构成耦合电容，同时外壳通过一个电感线圈接地（中心接地杆）当下行先导接近接闪器时，由于频率极高，电感呈开路状态，电容对高频呈现短路特性，因此耦合电容作用下，接闪器表面电场强度迅速增加，直至触发雪崩过程，从而能在顷刻间将雷电流泄放入地，以至有效的达到防雷害保安全的目的。

避雷针安装方法：1、安装避雷针，首先需要做好基础的结构，要安装接地极，就要用角钢或者专用的钢材做引下线，与接地极相连接，同时还要预留连接点，才能够安装避雷针，一般用的是圆钢，而且直径要超过8毫米，或者用扁钢制作而成，横截面积不能够低于48平方毫米。

2、然后再布置引下线，作为连接避雷针的导线，要高出屋面，然后在地面以上达到2米，最起码要准备两个。

避雷针保护范围及其计算
避雷针，又名防雷针，是用来保护建筑物、高大树木等避免雷击的装置。

当雷云放电接近地面时它使地面电场发生畸变。

在避雷针的顶端，形成局部电场集中的空间，以影响雷电先导放电的发展方向，引导雷电向避雷针放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免遭雷击。

用折线法计算避雷针保护范围的方法：
1、单支避雷针保护范围的计算

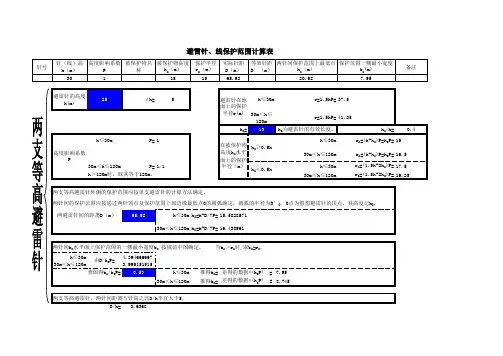

2、双支等高避雷针保护范围的计算
3、双支不等高避雷针保护范围的计算
1、单支避雷针保护范围的计算。

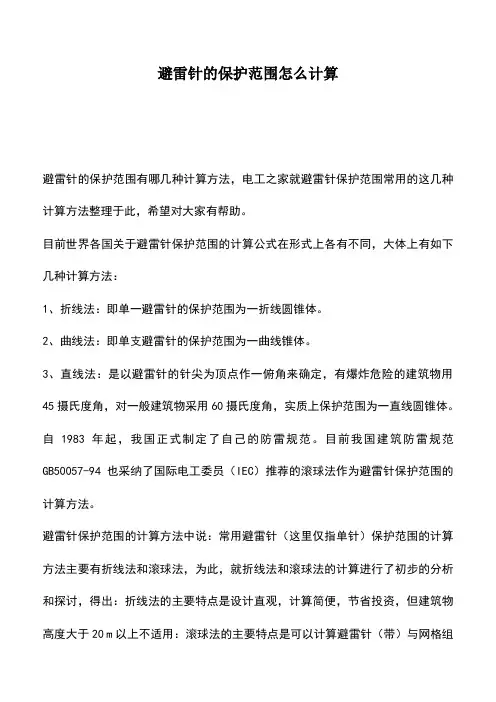

避雷针的保护范围怎么计算
避雷针的保护范围有哪几种计算方法，电工之家就避雷针保护范围常用的这几种计算方法整理于此，希望对大家有帮助。

目前世界各国关于避雷针保护范围的计算公式在形式上各有不同，大体上有如下几种计算方法：
1、折线法：即单一避雷针的保护范围为一折线圆锥体。

2、曲线法：即单支避雷针的保护范围为一曲线锥体。

3、直线法：是以避雷针的针尖为顶点作一俯角来确定，有爆炸危险的建筑物用45摄氏度角，对一般建筑物采用60摄氏度角，实质上保护范围为一直线圆锥体。

自1983年起，我国正式制定了自己的防雷规范。

目前我国建筑防雷规范GB50057-94也采纳了国际电工委员（IEC）推荐的滚球法作为避雷针保护范围的计算方法。

避雷针保护范围的计算方法中说：常用避雷针（这里仅指单针）保护范围的计算方法主要有折线法和滚球法，为此，就折线法和滚球法的计算进行了初步的分析和探讨，得出：折线法的主要特点是设计直观，计算简便，节省投资，但建筑物高度大于20 m以上不适用：滚球法的主要特点是可以计算避雷针（带）与网格组
合时的保护范围，但计算相对复杂，投资成本相对大。
