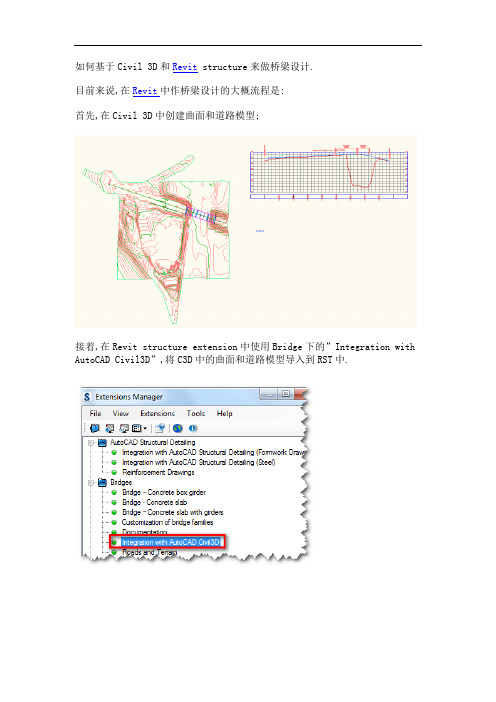

如何基于Civil 3D和Revit structure来做桥梁设计.
目前来说,在Revit中作桥梁设计的大概流程是:
首先,在Civil 3D中创建曲面和道路模型;
接着,在Revit structure extension中使用Bridge下的”Integration with AutoCAD Civil3D”,将C3D中的曲面和道路模型导入到RST中.
系统会提示对道路和地形进行设定,对平面线形、纵断面、横断面以及地形等进行设定,
桥位选择:
平面线形:
纵断面设计:
横断面设计:
地形设计:
依据上述设定,在Revit中创建出地形和桥位米ass模型,
选中道路模型,选择扩展包中的bridge – Concrete bridge girder,创建梁式桥,当然,也可以选择其他来创建板式桥以及板式梁桥.
对桥梁进行上部和下部结构(桥跨结构、支座、桥墩台、桥面、、栏杆等)进行设定,
设定好之后,还可以对整个桥梁模型进行验证,如果验证通过,即可生成桥梁模型.。
甘肃科技Gansu Science and Technology 第37卷第2期2021年1月Vol.37 N q .2伽.2021利用Civil 3D 采样线构建精确桥梁BIM 模型张红勇（中铁七局集团第三工程有限公司"陕西西安710000）摘 要：在桥梁BIM 建模时需获取桥梁线路的曲线、坐标和方位角，以用于对桥梁各子结构定位，既有的Civil 3D 软件功能仅能以瞬时方向显示上述参数，尚无法直接写出相关数据，对生成线路模型后期应用大大降低了其重利用性#本文通过米用Civil 3D 米样线，导入Revit 中,并利用Dynamo 米集米样线数据，自动计算坐标和方位角，为桥梁结构定位和建模提供了一套精确的BIM 模型构建方法，为桥梁 BIM 建模提供参 据。
关键词：采样线；桥梁；BIM ；构件方法中图分类号:TU17；U4431概述提高桥梁的规划、设计、施工、维护等相关专业的生产效率是目前行业急需解决的问题,BIM 技术 的发展，为桥梁工程的精细化施工叫目前基于BIM 技术的优秀三维软件较多，其中Au todesk 公司旗下Civil 3D &Revit 等软件以其较高的 性价比而被广泛应用于设施三维模型设计与创建卩51。
刘帮等问以工程实例为研究对象，对简单桥 梁的施工进行了模拟，谢利斌卩9将BIM应用到立交桥的建模当中，通过Dynamo 软件实现复杂空间 曲面的建模。
等冏基于Revit 并结合Civil3D 建了桥 模型,吴平川等网对 软件模型换接口开发及验证， 桥梁结构的建模。
在模型设计构建过程中， 能 程、 模 用能极大提高建模效率$于软件功能受限，不得不采用辅助方法以 的$ Civil 3D 自带的采样线功能用于定位线路 的生成线，其方向终与线路法线方向平行，利用此特征，结合Revit 内 的 Dynamo 程 ， 取其数据， 用于桥梁构件的定位 样， 大 了线路模型的利用 $图1给出了利用采样线进行精确建模的主要流程。
简单易懂的AutoCADCivil3D使用教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路、桥梁和水利工程等领域。
本教程将详细介绍AutoCAD Civil 3D的基本操作和常用功能，帮助初学者快速上手使用该软件。
第一章：软件介绍AutoCAD Civil 3D是Autodesk公司开发的一款基于AutoCAD平台的土木工程设计软件。
它结合了CAD和GIS（地理信息系统）的功能，以及专门用于土木工程设计的工具和功能，使得土木工程的设计和分析更加高效精准。
第二章：界面与基本操作介绍AutoCAD Civil 3D的界面和常用工具的功能。
包括工具栏、菜单栏、命令窗口等界面元素的介绍，以及如何进行画线、选择对象、移动和复制等基本操作。
第三章：坐标系与数据管理解释坐标系在土木工程设计中的重要性，并介绍常用的坐标系类型。
同时，介绍如何创建和编辑坐标系，以及如何导入和管理地理空间数据。
第四章：地形建模与分析介绍如何使用AutoCAD Civil 3D进行地形建模和分析。
包括导入地形数据、创建TIN模型、生成地形剖面和填方挖方等操作。
第五章：道路设计详细讲解如何使用AutoCAD Civil 3D进行道路设计。
包括导入道路数据、创建对齐、设计纵断面和横断面、生成道路平面图等操作。
第六章：水利工程设计介绍如何利用AutoCAD Civil 3D进行水利工程设计。
包括创建河道、调整河滩线、设计泄洪和水位计算等操作。
第七章：桥梁设计介绍如何使用AutoCAD Civil 3D进行桥梁设计。
包括创建桥梁模型、设计桥墩和桥面、进行桥梁分析和荷载计算等操作。
第八章：地下管网设计详细讲解如何使用AutoCAD Civil 3D进行地下管网设计。
包括创建管道、设置管材和管线属性、进行水力分析和流量计算等操作。
第九章：标注与图形输出介绍如何使用AutoCAD Civil 3D进行标注和图形输出。
CIVIL3D道路建模操作手册1、工程分析〔平面图纸点，等高线，类型断面数量等〕建模前需先对工程进行分析，确定工程的类型，长度，宽度，包含的结构物等，明确需要建模的目标。
收集工程的设计图，特别是.dwg地形图和地形测量数据文件等。
道路建模其地形点、等高线、地物等根底的测量数据是关键，对于不同情况的工程有不同处理法方法，可以直接从原始地形图提取高程点、等高线、断裂线等数据。
详见视频?塔哥开讲-如何创立Civil3D曲面?第8和9讲。
2、CIVIL3D运行环境准备〔字体、模版创立〕详见视频?塔哥开讲-20-Civil3D的环境和模板?。
3、建模3.1创立地形曲面（1）翻开软件新建-选择样板文件〔汉化样板〕-保存新建的文件（2）在工具空间浏览中右键曲面-创立曲面，在创立的曲面下点击-定义-右键点文件〔添加〕，选择原始地貌测量数据文件，文件类型选择PNEZ〔空格分符〕，点击确定，双击鼠标滚轮重新生成模型。
注：此处要根据具体工程的测量数据文件类型选择。
（3）检查新建曲面是否有明显错误。
鼠标选中新建曲面-曲面特性-定义-使用三角形最大边长〔是〕-最大边长100m，同时可用此排除明显高出出差点。
3.2创立主路线（1）从原设计平面图原坐标复制道路中心线至模型图中，合并多段线；（2）常用-创立设计-路线-从对线创立路线-设置路线名称、标注样式等完成道路中心路线创立。
注：也可以根据原设计提供的曲线要素表创立。
3.3创立主路线纵断面（1）常用-创立设计-纵断面-创立曲面纵断面，选择路面和曲面后点击添加-在纵断面图中绘制；（2）创立道路纵断面设计线：纵断面-纵断面创立工具-绘制曲线切线-纵断面格栅视图，编辑格栅表中参数使其与设计的竖曲线要素一致。
3.4创立道路装配（1）道路装配样式统计表（2）道路装配创立举例创立“主路标准段〞装配，点击创立设计-装配-创立装配，名称输入“主路标准段〞确定，在屏幕上选取创立位置，在工具部件选项板中点击常用-连接宽度和坡度点击部件端点，翻开部件特性(Ctrl+1)，输入部件名称：“左中央隔离带〞，宽度：1米，坡度：0%，点代码：Pzgd。

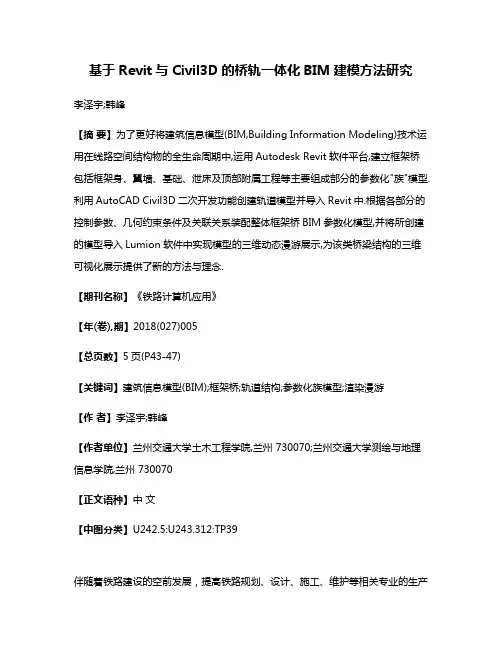

基于Revit与Civil3D的桥轨一体化BIM建模方法研究李泽宇;韩峰【摘要】为了更好将建筑信息模型(BIM,Building Information Modeling)技术运用在线路空间结构物的全生命周期中,运用Autodesk Revit软件平台,建立框架桥包括框架身、翼墙、基础、泄床及顶部附属工程等主要组成部分的参数化"族"模型.利用AutoCAD Civil3D二次开发功能创建轨道模型并导入Revit中.根据各部分的控制参数、几何约束条件及关联关系装配整体框架桥BIM参数化模型,并将所创建的模型导入Lumion软件中实现模型的三维动态漫游展示,为该类桥梁结构的三维可视化展示提供了新的方法与理念.【期刊名称】《铁路计算机应用》【年(卷),期】2018(027)005【总页数】5页(P43-47)【关键词】建筑信息模型(BIM);框架桥;轨道结构;参数化族模型;渲染漫游【作者】李泽宇;韩峰【作者单位】兰州交通大学土木工程学院,兰州 730070;兰州交通大学测绘与地理信息学院,兰州 730070【正文语种】中文【中图分类】U242.5:U243.312:TP39伴随着铁路建设的空前发展，提高铁路规划、设计、施工、维护等相关专业的生产效率刻不容缓，特别是急需提升铁路线路规划设计阶段的生产效率 [1]。
近年来，BIM技术的飞速发展给整个基础设施建设领域注入了新的活力，被誉为建筑业变革的革命性力量。
为了使生产效率进一步提高，BIM技术受到国内外土木行业的大力推广，特别是在建筑行业中的发展应用日趋成熟。
将BIM技术运用到线路工程的设计、施工、和运营阶段中实现工程项目的动态可视化管理、工程信息共享，从而大幅提高了工程的集成化程度，同时保证了工程质量和效率，并且降低了成本，逐步在设计、施工、管理等过程发挥了良好效益[2-3]。
如上海在建设迪士尼城堡时，在设计初期就用Revit建立模型改变了CAD的传统出图方式，能够实现施工图纸的自动生成并在后期可进行碰撞检测和管线综合[4-5]。

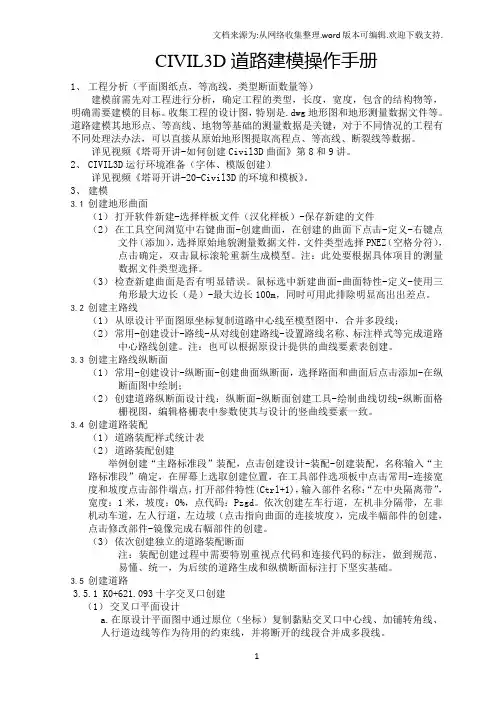

CIVIL3D道路建模操作手册1、工程分析（平面图纸点，等高线，类型断面数量等）建模前需先对工程进行分析，确定工程的类型，长度，宽度，包含的结构物等，明确需要建模的目标。
