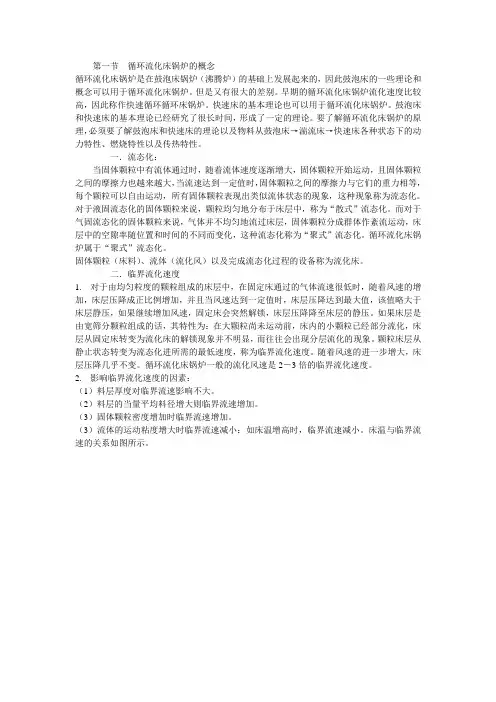

第一节循环流化床锅炉的概念循环流化床锅炉是在鼓泡床锅炉（沸腾炉）的基础上发展起来的，因此鼓泡床的一些理论和概念可以用于循环流化床锅炉。

但是又有很大的差别。

早期的循环流化床锅炉流化速度比较高，因此称作快速循环循环床锅炉。

快速床的基本理论也可以用于循环流化床锅炉。

鼓泡床和快速床的基本理论已经研究了很长时间，形成了一定的理论。

要了解循环流化床锅炉的原理，必须要了解鼓泡床和快速床的理论以及物料从鼓泡床→湍流床→快速床各种状态下的动力特性、燃烧特性以及传热特性。

一．流态化：当固体颗粒中有流体通过时，随着流体速度逐渐增大，固体颗粒开始运动，且固体颗粒之间的摩擦力也越来越大，当流速达到一定值时，固体颗粒之间的摩擦力与它们的重力相等，每个颗粒可以自由运动，所有固体颗粒表现出类似流体状态的现象，这种现象称为流态化。

对于液固流态化的固体颗粒来说，颗粒均匀地分布于床层中，称为“散式”流态化。

而对于气固流态化的固体颗粒来说，气体并不均匀地流过床层，固体颗粒分成群体作紊流运动，床层中的空隙率随位置和时间的不同而变化，这种流态化称为“聚式”流态化。

循环流化床锅炉属于“聚式”流态化。

固体颗粒（床料）、流体（流化风）以及完成流态化过程的设备称为流化床。

二．临界流化速度1.对于由均匀粒度的颗粒组成的床层中，在固定床通过的气体流速很低时，随着风速的增加，床层压降成正比例增加，并且当风速达到一定值时，床层压降达到最大值，该值略大于床层静压，如果继续增加风速，固定床会突然解锁，床层压降降至床层的静压。

如果床层是由宽筛分颗粒组成的话，其特性为：在大颗粒尚未运动前，床内的小颗粒已经部分流化，床层从固定床转变为流化床的解锁现象并不明显，而往往会出现分层流化的现象。

颗粒床层从静止状态转变为流态化进所需的最低速度，称为临界流化速度。

随着风速的进一步增大，床层压降几乎不变。

循环流化床锅炉一般的流化风速是2－3倍的临界流化速度。

2.影响临界流化速度的因素：（1）料层厚度对临界流速影响不大。

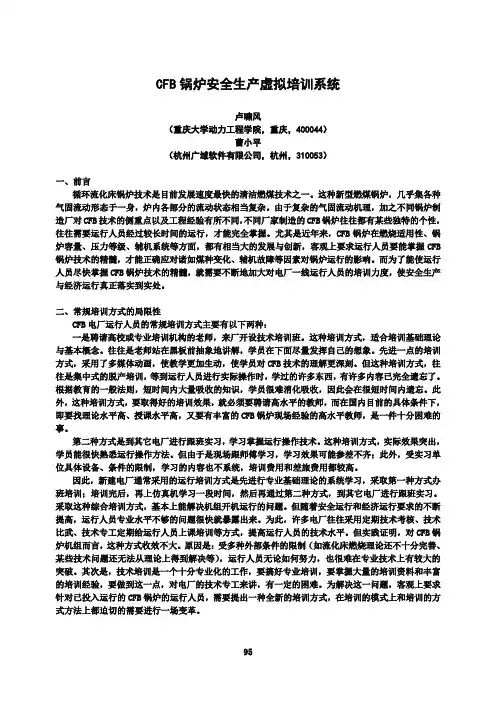

CFB锅炉安全生产虚拟培训系统卢啸风（重庆大学动力工程学院，重庆，400044）曹小平（杭州广域软件有限公司，杭州，310053）一、前言循环流化床锅炉技术是目前发展速度最快的清洁燃煤技术之一。

这种新型燃煤锅炉，几乎集各种气固流动形态于一身，炉内各部分的流动状态相当复杂。

由于复杂的气固流动机理，加之不同锅炉制造厂对CFB技术的侧重点以及工程经验有所不同，不同厂家制造的CFB锅炉往往都有某些独特的个性，往往需要运行人员经过较长时间的运行，才能完全掌握。

尤其是近年来，CFB锅炉在燃烧适用性、锅炉容量、压力等级、辅机系统等方面，都有相当大的发展与创新，客观上要求运行人员要能掌握CFB 锅炉技术的精髓，才能正确应对诸如煤种变化、辅机故障等因素对锅炉运行的影响。

而为了能使运行人员尽快掌握CFB锅炉技术的精髓，就需要不断地加大对电厂一线运行人员的培训力度，使安全生产与经济运行真正落实到实处。

二、常规培训方式的局限性CFB电厂运行人员的常规培训方式主要有以下两种：一是聘请高校或专业培训机构的老师，来厂开设技术培训班。

这种培训方式，适合培训基础理论与基本概念。

往往是老师站在黑板前抽象地讲解，学员在下面尽量发挥自己的想象。

先进一点的培训方式，采用了多媒体动画，使教学更加生动，使学员对CFB技术的理解更深刻。

但这种培训方式，往往是集中式的脱产培训，等到运行人员进行实际操作时，学过的许多东西，有许多内容已完全遗忘了。

根据教育的一般法则，短时间内大量吸收的知识，学员很难消化吸收，因此会在很短时间内遗忘。

此外，这种培训方式，要取得好的培训效果，就必须要聘请高水平的教师，而在国内目前的具体条件下，即要找理论水平高、授课水平高，又要有丰富的CFB锅炉现场经验的高水平教师，是一件十分困难的事。

第二种方式是到其它电厂进行跟班实习，学习掌握运行操作技术。

这种培训方式，实际效果突出，学员能很快熟悉运行操作方法。

但由于是现场跟师傅学习，学习效果可能参差不齐；此外，受实习单位具体设备、条件的限制，学习的内容也不系统，培训费用和差旅费用都较高。

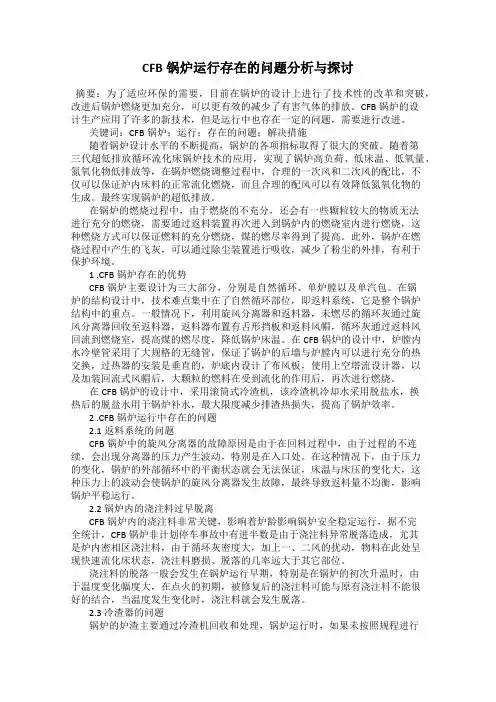

CFB锅炉运行存在的问题分析与探讨摘要：为了适应环保的需要，目前在锅炉的设计上进行了技术性的改革和突破，改进后锅炉燃烧更加充分，可以更有效的减少了有害气体的排放。

CFB锅炉的设计生产应用了许多的新技术，但是运行中也存在一定的问题，需要进行改进。

关键词：CFB锅炉；运行；存在的问题；解决措施随着锅炉设计水平的不断提高，锅炉的各项指标取得了很大的突破。

随着第三代超低排放循环流化床锅炉技术的应用，实现了锅炉高负荷、低床温、低氧量、氮氧化物低排放等，在锅炉燃烧调整过程中，合理的一次风和二次风的配比，不仅可以保证炉内床料的正常流化燃烧，而且合理的配风可以有效降低氮氧化物的生成。

最终实现锅炉的超低排放。

在锅炉的燃烧过程中，由于燃烧的不充分，还会有一些颗粒较大的物质无法进行充分的燃烧，需要通过返料装置再次进入到锅炉内的燃烧室内进行燃烧，这种燃烧方式可以保证燃料的充分燃烧，煤的燃尽率得到了提高。

此外，锅炉在燃烧过程中产生的飞灰，可以通过除尘装置进行吸收，减少了粉尘的外排，有利于保护环境。

1 .CFB锅炉存在的优势CFB锅炉主要设计为三大部分，分别是自然循环、单炉膛以及单汽包。

在锅炉的结构设计中，技术难点集中在了自然循环部位，即返料系统，它是整个锅炉结构中的重点。

一般情况下，利用旋风分离器和返料器，未燃尽的循环灰通过旋风分离器回收至返料器，返料器布置有舌形挡板和返料风帽，循环灰通过返料风回流到燃烧室，提高煤的燃尽度，降低锅炉床温。

在CFB锅炉的设计中，炉膛内水冷壁管采用了大规格的无缝管，保证了锅炉的后墙与炉膛内可以进行充分的热交换，过热器的安装是垂直的，炉底内设计了布风板，使用上空塔流设计器，以及加装回流式风帽后，大颗粒的燃料在受到流化的作用后，再次进行燃烧。

在CFB锅炉的设计中，采用滚筒式冷渣机，该冷渣机冷却水采用脱盐水，换热后的脱盐水用于锅炉补水，最大限度减少排渣热损失，提高了锅炉效率。

2 .CFB锅炉运行中存在的问题2.1返料系统的问题CFB锅炉中的旋风分离器的故障原因是由于在回料过程中，由于过程的不连续，会出现分离器的压力产生波动，特别是在入口处。

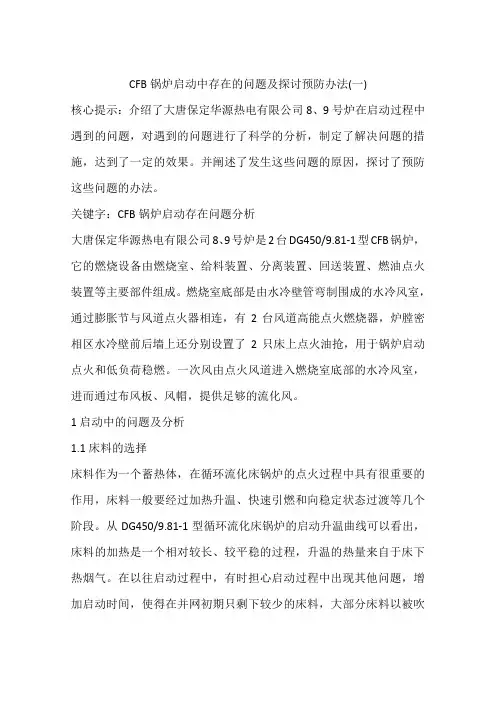

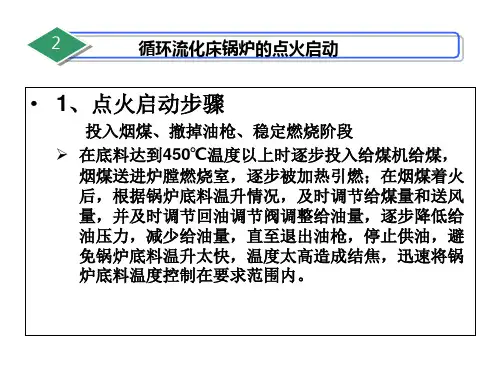

CFB锅炉启动中存在的问题及探讨预防办法(一)核心提示：介绍了大唐保定华源热电有限公司8、9号炉在启动过程中遇到的问题，对遇到的问题进行了科学的分析，制定了解决问题的措施，达到了一定的效果。
