一、概述
随着我国城市数量增加和人口的增多，城市垃圾也以急剧增 长。据统计，每年的生产垃圾达到了1.5亿吨，平均以9%/ 年的速度增长，其中未经过处理的垃圾已有70亿吨，占我国 土地总数的8.3%。预计在未来的20年里，固体废物的排放 量将占据85%的陆地，全国大部分地区都存在严重的垃圾污 染问题 。 垃圾渗滤液是指垃圾在填埋堆放过程中，由于厌氧发酵、有 机物分解、降水的淋溶和冲刷、地表水和地下水得浸泡等原 因，产生多种代谢物质和水分，形成了含高浓度悬浮物和高 浓度有机或无机成分的液体，垃圾渗滤液的主要来源是： （1）填埋场内自然降水；（2）垃圾本身含水；（3）微生 物厌氧分解水。垃圾渗滤液的组成成分比较复杂，根据填埋 时间的不同，垃圾渗滤液各种物质的含量也有较大差异。
好氧处理：可以有效的去处污水中的COD、BOD5和氨氮， 好氧工艺比它工艺发展成熟，处理效果稳定。常规好氧工艺 包括活性污泥法、氧化沟、SBR等。 活性污泥法是发展时间最长的好氧处理工艺，发展比较成熟。 它是一种利用微生物的活动来去除有机污染物的一种方法。 Venkataramani（2003）等人和Keenan（2004）等人分 别采用活性污泥法对渗滤液处理的结果表明，BOD5的去除 率可达80-99%，当进水中TOC浓度高达1000mg/L时，污 泥生物相也能较快地适应并起降解作用。Kjeldsen（2005） 采用连续流活性污泥法对渗滤液的处理能力作了研究。低氧、 好氧活性污泥法及SBR等改进型活性污泥法比常规活性污泥 法更有效，因其能维持高运行负荷，耗时短。
吹脱法是指空气吹脱法，将空气通入废水中，使之相互充分 接触，使废水中的溶解气体和易挥发的溶质穿过气液界面， 向气相转移，从而达到脱除污染物的目的。 膜分离技术是当代比较先进的物理处理技术，上个世纪90年 代在我国得到了发展，并且近几年得到了广泛的应用和研究。 根据膜的孔径可将膜分为微滤膜（MF）、超滤膜（UF）、 纳滤膜（NF）、反渗透膜（RO）和电渗析膜（EI）。在垃 圾渗滤液处理方面，主要是超滤（UF）和反渗透（RO）应 用比较多，尤其是反渗透技术能有效截留溶解性物质，运行 稳定、安全，在实际的应用广泛。 化学氧化法可用于生化性差，难降解物质多的的一种方法， 目前最常用的方法主要有：臭氧氧化、电解氧化、Fenton试 剂氧化等。

•
采用高效生物脱氮技术，以生化反应的方式去除高浓度氨氮。通过选择合适
的缺氧、好氧时间和供气量，控制生化池内的污泥龄和污泥种群，结合泥法和膜
法的优点，创造和优化生物硝化和反硝化的条件，获得了满意的生物脱氮和生物
氧化双重高效率。此一技术为我们的专有技术。筛选特异性的高效混凝剂，对污
水进行最后的把关混凝处理，使污水能够稳定达标排放。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
针对上述4个特点，对其处理时采用以下对策：
采用新型厌氧反应器，去除大部分有机 污染物，最大限度地削减COD及BOD负荷 。新型厌氧反应器增设污水内回流水力搅拌 系统和厌氧污泥微絮粒捕捉系统，以防止厌 氧污泥周期性板结和流失，增加反应器内生 物量和生物活性，促进颗粒污泥的形成，从 而提高厌氧处理效率。
从而变大分子化合物为小分子化合物，提高废水的可生化性，可为后续的生化处理创造有利条
件。
•
5、高效生化池高效生化技术是我公司的专有技术，能够在一个生化池中同时高效进行有机
物降解和氨氮的去除，开创了用生化法去除高浓度氨氮的先河，从而提高废水处理效率，降低
废水处理成本。
•
6、垃圾渗滤液化学呈凝固状，以确保长期稳定或渗滤液污水排放标准，我们公司开发了一
垃圾渗滤液处理设备
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。

45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒

垃圾渗滤液处理工艺
１、物化处理技术不受水质水量的影响，运行比较可靠，出 水稳定。对于生化性差的垃圾渗滤液也有较好的处理效果， 自90年代中后期被用于处理渗滤液常用处理技术之一，鉴于 2008年颁布新的排放标准，一般的生物处理方法很难达到 排放要求，所以用物化法作为生物的预处理或者后续的深度 处理是十分必要的。 目前处理垃圾渗滤液的物化法主要有微电解、混凝沉淀、吹 脱、吸附（活性炭吸附）、膜分离（反渗透、超滤）、化学 氧化法（臭氧氧化、电解氧化、Fenton试剂氧化等）。 铁炭微电解工艺是利用金属的腐蚀电化学原理，形成原电池 对废水进行处理的良好工艺，又称内电解法 混凝沉淀指的是采用在水中投加具有凝聚能力的物质，形成 大量胶体物质或沉淀，污染物也随之凝聚或沉淀，再将沉淀 物水中除去的过程。
好氧处理：可以有效的去处污水中的COD、BOD5和氨氮， 好氧工艺比它工艺发展成熟，处理效果稳定。常规好氧工艺 包括活性污泥法、氧化沟、SBR等。 活性污泥法是发展时间最长的好氧处理工艺，发展比较成熟。 它是一种利用微生物的活动来去除有机污染物的一种方法。 Venkataramani（2003）等人和Keenan（2004）等人分 别采用活性污泥法对渗滤液处理的结果表明，BOD5的去除 率可达80-99%，当进水中TOC浓度高达1000mg/L时，污 泥生物相也能较快地适应并起降解作用。Kjeldsen（2005） 采用连续流活性污泥法对渗滤液的处理能力作了研究。低氧、 好氧活性污泥法及SBR等改进型活性污泥法比常规活性污泥 法更有效，因其能维持高运行负荷，耗时短。
三级排放标准，流程为初沉+厌氧+反硝化+碳氧化+硝 化+二沉 出水标准：本工艺处理的垃圾渗滤液出水可达到国家 《生活垃圾填埋场污染控制标准》（GB16889-1997）三 级标准要求。 运行费用估算：运行成本费动力费用+人工费+药剂费等 组成，每吨垃圾渗滤液的运行费用为3～5元。 三级排放标准，流程为厌氧反应器UBF+好氧池+MBR 出水标准：本工艺处理的垃圾渗滤液出水可达到国家 《生活垃圾填埋场污染控制标准》（GB16889-1997）三 级标准要求。 运行费用估算：运行成本费动力费用+人工费+膜清洗、 更换及维护费等组成，每吨垃圾渗滤液的运行费用为4～8元。

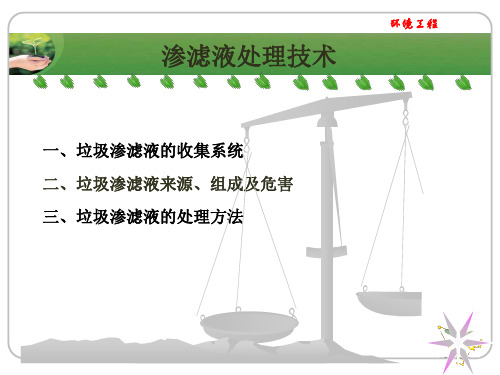

渗滤液处理技术
环境工程
一、垃圾渗滤液的收集系统 二、垃圾渗滤液来源、组成及危害 三、垃圾渗滤液的处理方法
一、垃圾渗滤液的收集系统
环境工程
渗滤液收集系统
主要作用： 在于将填埋库区内产生的渗滤液收集起来，并通过调节
池输送至渗滤液处理系统进行处理，同时向填埋堆体供给空 气，以利于垃圾体的稳定化。
渗滤液收集系统组成 通常由导流层、收集沟、多孔收集管、集水池、提升多
环境工程
2、垃圾渗滤液的组成
环境工程
❖ 有机污染物
（1）有机污染物总量 渗滤液中绝大部分有机化合物为可溶性有机物。 总体可分3类： a.小分子的醇和有机酸 b.中等分子量的灰磺酸类物质 c.高分子的腐殖质
环境工程
（2）可溶性有机物 渗滤液中可溶性有机物包含了大量的垃圾有机降解产
物，从挥发性酸到类腐殖质和富敏酸化合物等。
渗滤液的水质特点： pH：4~9之间 CODCr：2000~62000mg/L BOD5：60~45000mg/L 重金属浓度和市政污水中重金属浓度基本一致
2、垃圾的渗滤液组成
渗滤液组成大致可由以下成分组成： ❖ 有机污染物 ❖ 无机常量成分 ❖ 重金属 ❖ 异型生物质的有机物（XOCs） ❖ 微生物
1、渗滤液的来源 垃圾本身含有的水分及降水和其他水分。
渗滤液的形成过程： ❖ 在垃圾填埋场中，降水一部分以地表径流形式流失，另一部分通
过渗透进入填埋场表层 ❖ 渗透到填埋场表层的水量，一部分直接蒸发或通过表层植被蒸发，
一部分仍留在覆土层中 ❖ 覆土层中水分达到饱和度后，将直接进入填埋场，与垃圾进行能
Mn2+。
（2）营养物质 在垃圾好氧降解阶段、兼性厌氧降解阶段和完全厌氧

17
3 ppt课件
渗滤液处理组合工 艺实例
3.渗滤液处理组合工艺实例
18
•
垃圾渗滤液的处理多会用到厌氧 - 好氧组合工艺，因为其处
理费用较物化法低，同时它也是我国垃圾填埋场首选的处理工艺。
•
此次介绍的处理工艺均采用了目前得到普遍应用的膜技术。
膜技术主要是利用膜的筛分、截留和吸附等作用去除渗滤液中难
垃圾渗滤液来源及 特质
6
1.1我国垃圾渗滤液状况
垃圾渗滤液（以下简称“渗滤液”）是由大气降雨和径流、垃圾
有机物中本身的含水、填埋后由于微生物的厌氧分解作用而产生的液体 。
目前，我国城市垃圾处理的方式主要有堆肥、焚烧、卫生填埋等，
其中，卫生填埋技术较为成熟，处理费用低，易管理等优势，得到了pp广t课件泛的
（3）垃圾渗滤液深度处理技术缺乏：对于“老龄 ”垃圾渗滤液 , 经过生化处理后的CODCr通常在 500 ～ 800mg/L, 必须进一步深度处理才能达到排放标准。目前深度处理技术以物化法为主 ,包括混 凝沉淀、吸附、深度氧化及膜处理技术等 。但在实际应用过程中由于这些技术的经济性较差而不能 广泛应用。
准中二级排放标准, 悬浮物实行比旧标准中一级
标准更严格的排放限值。新标准还对国土开发密
度高、环境承载能力弱, 环境容量较小、生态环
境脆弱, 容易发生严重环境问题的地区实行了更
为严格的排放标准。表 1 列出了我国新排放标准
ppt课件
与其他一些国家垃圾渗滤液污染物排放限值。仅
从化学需氧量指标来看 , 我国的垃圾渗滤液排放
9
2 ppt课件
垃圾渗滤液处理技术
10
2垃圾渗滤液处理工艺应用
渗滤液中的主要污染指标为 COD、BOD、氨氮以及重金属离子，有机物浓度、色度较高，

垃圾渗滤液处理工艺 演讲课件
目录
CONTENTS
• 垃圾渗滤液概述 • 垃圾渗滤液处理工艺 • 垃圾渗滤液处理工艺比较与选择 • 垃圾渗滤液处理工艺的发展趋势与展望
01 垃圾渗滤液概述
垃圾渗滤液的产生
垃圾渗滤液是由垃圾在堆放或填 埋过程中，经过物理、化学和生 物反应产生的一种高浓度有机废
水。
垃圾渗滤液产生量与垃圾的组成 、含水率、填埋时间和填埋方式
好氧生物处理
适用于处理低有机物浓度、高氨氮的 渗滤液，具有处理效率高、周期短等 优点，但能耗较高、产泥量大。
处理工艺选择原则
01
02
03
04
渗滤液水质特点
根据渗滤液中有机物、氨氮、 重金属等污染物的含量，选择
合适的处理工艺。
处理要求
根据出水水质标准、排放要求 等确定处理工艺，以满足达标
排放或回用的需求。
厌氧生物处理法
利用厌氧微生物，将渗滤液中的有 机物转化为甲烷和二氧化碳等气体 。
03 垃圾渗滤液处理工艺比较 与选择
处理工艺比较
厌氧生物处理
膜过滤
适用于高有机物浓度、低毒性物质的 处理，具有能耗低、产泥少等优点， 但处理周期较长。
适用于深度处理，能够有效去除溶解 性有机物、重金属离子等有害物质， 但膜污染问题需关注。
经济性
在满足处理要求的前提下，应 选择经济合理的处理工艺，降
低工程投资和运行成本。
可靠性
选择成熟稳定、可靠性高的处 理工艺，确保渗滤液处理的稳
定运行和达标排放。
实际应用案例分析
某生活垃圾填埋场渗滤液处理工程
采用厌氧生物处理+好氧生物处理+膜过滤组合工艺，处理效果稳定，满足排 放标准。

随着填埋时间的增加，SO42-和Cl-的浓度都减小。Zn和Fe浓度先升 高后降低，由于溶液pH值严重影响了Zn、Fe等金属的溶解度，因此 这间接反映了在填埋场的稳定化过程中，pH值先降低后升高的趋势。
❖ 对于渗滤液处理过程的重要制约因素，N的变化形式研究 也较多。在垃圾好氧降解阶段、兼性厌氧降解阶段和完全 厌氧降解初期，渗滤液中的氮主要以氨氮、硝酸盐氮、亚 硝酸盐氮和多种有机氮的形式存在，各种形式的氮在微生 物作用下相互转化。在垃圾完全厌氧降解后期，渗滤液中 的氮主要是氨氮
200～5000 5～240 0.5～20
400～3000 0.5～70 0.01～6.1
项目 变化范围Fe来自10～600Cu 0.1～1.43
Pb 0.05～12.3 Zn 0.2～13.48 Ca 200～4500
Cr 0.01～2.61 Hg 0～0.032 As 0.01～0.5
Cd
0～0.13
（6）总溶解性固体含量高 其浓度在0.5～2.5a能达到10000mg/L以上，同 时含有高浓度的Na+、K+、C1-、SO42-等无机 类溶解性盐，随着填埋时间的增加，这些无机盐 的浓度将逐渐下降，直至最终稳定。
2、渗滤液的研究现状
我国渗滤液的处理现状
❖ 虽然随着我国经济建设的发展，很多地方都建设了不同类 型的填埋场，城市生活垃圾的处理走向了一个规范化的道 路，但据中国城市建设研究院对全国292家大中型填埋场 的调查显示：现有填埋场中，具有渗滤液处理系统的占 61%，其中49%的填埋场进行了渗滤液处理，但没有达 到国家的相关排放标准，剩余的12%填埋场进行了处理， 出水达到纳管标准。渗滤液的低处理率即有认识问题，也 有技术经济问题，而后者往往占主要作用。应该说，符合 “高效、低耗”（cost effective）处理标准的渗滤液处 理工艺的成功研发，是解决我国渗滤液问题的关键所在。
