3par存储配置文档
HP 3PAR 管理地址：192.168.100.2
用户名：3paradm
密码：3pardata
1 HP 3par 存储配置内容
存储ipsan网络地址100.100.100.101-104
2 多路径软件配置内容
3 HP 3par 存储配置流程
笔记本端安装3par管理软件HP 3PAR Management Console,
IP:使用OOTB中设置的IP.
用户名和密码：3paradm/3pardata.
进入Management Console有以下几个步骤：
共五个步骤：
1：配置FC端口
2：创建CPG
3：创建HOST
4：创建VV
5：把VV指定给HOST
1：配置FC端口，选择PORT端口，设置Connection Node为Host设置Type为Point(现在系统默认已配置好，此步骤可以省略，检查一下即可)
2：进入IMC在3PAR中创建CPG：(如果使用系统自带的CPG，可省略此步骤)
3：创建VV: （一个VV最大不能超过16T）
想建几个磁盘就重复几次上面的操作，注意磁盘空间即可。
4：创建HOST主机：
5：把磁盘指定给HOST主机：。
HP-3PAR存储日常管理手册————————————————————————————————作者：————————————————————————————————日期：2a d m i n技术支持服务热线800-810-3860/400-810-3860V e r s i o n1.0目录一，3PAR存储介绍 (3)1.3PAR InSpire架构 (3)2.3PAR InForm软件 (4)3.3PAR主要构件 (7)4.3PAR组件编号系统 (9)5.3PAR LED状态指示灯 (10)二，日常配置 (11)1.添加主机Host (11)2.创建CPG (12)3.创建VV虚拟磁盘 (13)4.分配VV虚拟磁盘 (15)三，日常维护 (17)1.存储开机步骤 (17)2.存储关机步骤 (17)3.存储日志Insplore收集 (17)4.管理机SP日志SPLOR收集 (19)5.特定信息CLI命令行收集 (21)四，HP支持服务模式 (22)1.主动式响应--SP Call-Home (22)2.被动式响应—HP服务热线 (22)3.被动式响应—邮寄存储日志 (23)May.2012Version 1.0admin一，3PAR存储介绍3PAR 系列存储平台具有超高的灵活性和高效性，突破了公共基础设施中传统存储阵列的局限性。
作为精简配置、绿色存储以及存储虚拟化技术的先行者，3PAR能帮助用户降低能耗、实履行环保义务，还可削减最高达50%的存储总拥有成本1.3PAR InSpire架构紧密集群化、多客户端的3PAR InSpire 构架设计，消除了传统整体式和模块化阵列价格高昂和扩展十分复杂的弊端。
用户可以一开始只购买较小的系统，之后，随着业务量的增加再进行扩展，即经济且连续地添加新的应用和工作负载，所有这些都将在一个单一、自动化的分层阵列中进行。
内置Thin Built In™的 Gen3 /Gen4 ASIC内置Thin Built In™的3PAR Gen3 ASIC 提供一种高效、基于硬件的零检测机制。
HP 3PAR存储日常管理手册H e w l e t t-P a c k a r d C o,.L t d技术支持服务热线800-810-3860/400-810-3860目录一，3PAR存储介绍 (2)1.3PAR InSpire架构 (2)2.3PAR InForm软件 (3)3.3PAR主要构件 (6)4.3PAR组件编号系统 (8)5.3PAR LED状态指示灯 (9)二，日常配置 (10)1.添加主机Host (10)2.创建CPG (11)3.创建VV虚拟磁盘 (12)4.分配VV虚拟磁盘 (14)三，日常维护 (16)1.存储开机步骤 (16)2.存储关机步骤 (16)3.存储日志Insplore收集 (16)4.管理机SP日志SPLOR收集 (18)5.特定信息CLI命令行收集 (20)四，HP支持服务模式 (21)1.主动式响应--SP Call-Home (21)2.被动式响应—HP服务热线 (22)3.被动式响应—邮寄存储日志 (22)May.2012Version 1.0Hewlett-Packard Co,.Ltd一，3PAR存储介绍3PAR 系列存储平台具有超高的灵活性和高效性，突破了公共基础设施中传统存储阵列的局限性。
作为精简配置、绿色存储以及存储虚拟化技术的先行者，3PAR能帮助用户降低能耗、实履行环保义务，还可削减最高达50%的存储总拥有成本1.3PAR InSpire架构紧密集群化、多客户端的3PAR InSpire 构架设计，消除了传统整体式和模块化阵列价格高昂和扩展十分复杂的弊端。
用户可以一开始只购买较小的系统，之后，随着业务量的增加再进行扩展，即经济且连续地添加新的应用和工作负载，所有这些都将在一个单一、自动化的分层阵列中进行。
内置Thin Built In™的 Gen3 /Gen4 ASIC内置Thin Built In™的3PAR Gen3 ASIC 提供一种高效、基于硬件的零检测机制。

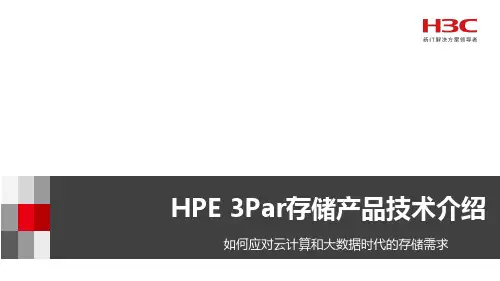

HPE 3Par存储产品技术介绍如何应对云计算和大数据时代的存储需求新IT时代正在引发信息的爆炸增长40ZB2020年全球数据规模将达到40ZB 全世界每天产生数据15PB 存储容量毎年增长45％80％新增数据是非结构化数据整合OLTP 虚拟化大数据云计算可管理性10%10%10%10%15%可用性18%25%12%15%15%性能15%25%20%20%10%数据保护10%10%9%15%10%扩展性15%10%5%15%20%生态系统5%5%5%5%5%多租户和安全15%5%14%10%15%空间效率12%10%25%10%10%新IT 时代对于存储需求调查大数据时代需要什么样的存储整合OLTP 虚拟化大数据云计算可管理性10%10%10%10%15%可用性18%25%12%15%15%性能15%25%20%20%10%数据保护10%10%9%15%10%扩展性15%10%5%15%20%生态系统5%5%5%5%5%多租户和安全15%5%14%10%15%空间效率12%10%25%10%10%新IT 时代对于存储需求调查可扩展性是云计算应用对存储的核心需求性能是大数据应用对于存储的核心需求大数据时代对于存储的需求随着数据量的增加大数据时代对于存储的需求系统性能/扩容/维护愈加困难大数据时代对于存储的需求客户无法承受的后果3PAR AWARDSDCIG评测报告《磁盘阵列购买指南2014》◆HP 3PAR 10800 /7400分别在高端和中端排名第一◆中端高端同时入围的产品系列Gartner评测报告《阵列关键能力报告2015》 左边是中端，3PAR排第一，右边是高端，3PAR仅次于XP，成绩横跨中高端Server Virtualization and VDI Scores Gartner 评测报告《阵列关键能力2015》-分场景HPE 3PAR StoreServ 全部五个场景第一（整合、在线交易、虚拟化、大数据、云）Read the Gartner ReportOverall ScoresConsolidation ScoresScores for OLTPScores for CloudScores for AnalyticsSPC-1测试性价比双料冠军全球“存储性能委员会”公开性能测试结果◆全部硬件厂商排名中第一：$0.23/IOPS (每IOPS的成本)◆全闪存阵列厂商排名第一：$126,588 (整体存储成本)◆惠普3PAR8450测试结果54.5万IOPS @ 0.8ms延迟，32块SSD；◆EMC VNX8000测试结果43.5万IOPS@0.99ms，34.8万@0.83ms，40块SSD；/results/benchmark_results_spc1_active/#hp_spc1SPC-2测试性能领先全球“存储性能委员会”公开性能测试结果◆惠普3PAR20850测试结果：62.8GB 带宽◆性能超出第二名EMC VMAX3 400K 13%◆测试环境：⏹惠普仅用两个机柜，8个控制器，144块SSD ⏹EMC 用了四个机柜，8对控制器，264块SSD62,84455,64443,01333,47731,486HPE 3PAR StoreServ 20850EMC VMAX400KHP XP7Kaminario K2Oracle ZFS Storage ZS4-4S P C -2 M B P S ™ -A g g r e g a t e M B /s e c o n d sSPC-2 MBPS™ Top Five as at 4-Nov-15World Record/results/benchmark_results_spc2_active2015年开始3PAR阵列全球出货量第一！•3PAR存储：遥遥领先所有厂商，超过第二名接近50%•3PAR全闪存阵列：2015年上半年全球出货量排名第二，2015年Q4增长率为137%Source: Q415 IDC WW Quarterly ESS Tracker3PAR 特性概述HP 3PAR StoreServ 主要特性ASIC 真多控底层虚拟化融合架构企业级功能3PAR 特性-ASICHP 3PAR StoreServ 主要特性ASIC真多控底层虚拟化融合架构企业级功能1.高效的ASIC 芯片快速的RAID5RAID6迅捷的磁盘恢复技术精密相连的集群高带宽，低延迟，高速互联混合任务并发处理数据和控制信息的独立分类处理精简配置/零检测/重复删除ASIC 专用存储处理芯片Application Specific Integrated Circuit16T B8TBHP 3PAR 精简配置技术概述3PAR 全球首家推出精简技术节约50%空间精简配置2TB1TB 主机分配24TB 实际消耗3TB + BufferBuffer在线重删（SSD ）3PAR 领先的重复删除技术节约空间50 to 90%11111000001100000110100011001111100000110000011011111100000110100011010001100零检测3PAR 全球独家零检测技术节约空间50 %111110000000000001101000000011111000001101111110000000000001101000000000011011111100虚拟化环境双倍/四倍虚拟机保证3PAR 特性-真多控HP 3PAR StoreServ 主要特性ASIC真多控底层虚拟化融合架构企业级功能。
3par安装指南
第一章磁阵安装
1．连接console口
对于SS7000系列，将串口线连接node后端mfg口，如下图中console口。
连接线为DB9 female to RJ45 serial adapter assembly (P/N 180–0055)。
串口设置如下：
2．3PAR 阵列初始化
Login：console
Password： cmp43pd (如3par OS 为3.2.2 or later，需要致电响应中心获取)
选择第一项
设定日期时间
设定系统名
检查硬件状态
是否做压力测试
设置热备空间
检查license状态
是否打开API功能
设置网络参数
完成初始化
3.2 3PAR 管理机初始化Login：root
SP初始化完成后会自动重启
将3par磁阵加入SP进行管理，选择第二项
输入磁阵的IP地址
加入磁阵成功
2.日常维护
SP登录的用户名/密码：3parcust/3parInServ 收集磁阵日志
收集SP日志。
3par存储操作手册1 、 VSP-3par存储报警和日志收集平台，安装在B7-5的虚拟机上。
该虚拟机IP 10.17.200.225访问方式：Https：10.17.200.225用户名 spvar口令HP3parvarAction 下面的InSplore 在有问题的情况下，并且VSP断开外网连接，手动收集日志作分析。
如果想检查系统健康状态，点击Health Check 进行检查，如下图：2、3par管理软件安装在B7-5上的管理客户端HP 3PAR Management Console 用来对3par存储进行管理（1）IP address 选择 3par控制器心跳地址10.17.200.226Username :3paradmPassword :3pardata进入看到如下界面(2)新建HOST主机：点击后，点击“creat host”新建主机，点击“Export volume”将划出的虚拟盘挂到主机上。
新建主机：只需填写name和选择host os接下去选择对应主机的wwn号注：一般服务器的wwn号能在HBA卡边上的标签上查到。
HP刀片服务器的WWN号需要登录刀箱管理地址进行查看：老10.17.200.233，新10.17.200.224https://10.17.200.233/ admin、admin点击，(WWN号)选择完WWN号之后直接点击finish(2)点击provisioning，Create Virtual Volume，新建虚拟盘，主需要填写：name，选择fully provisioned，在size中填写大小，选择的单位大小，选择raid级别，一般选择raid5，之后点击finish（3）挂盘：将虚拟盘挂接到新建的主机上。
，点击“export volume”，然后分别：选中“左边的虚拟盘”和“右边的主机”，（可多选），之后点击finish，这样就将虚拟盘挂到了需要的主机上了。

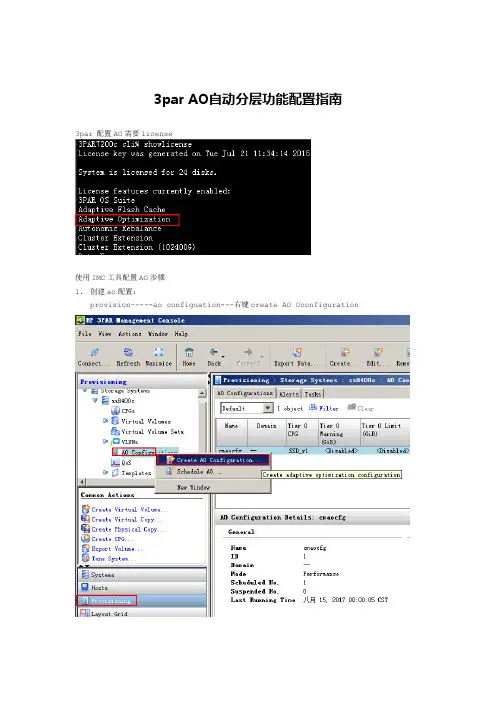

3par AO自动分层功能配置指南3par 配置AO需要license使用IMC工具配置AO步骤1.创建ao配置：provision-----ao configuation---右键create AO Oconfiguration2.Edit AO Configuration串口填写name和mode，选择对应的层为对应的cpg0层是新能最好的层3.定义一个运行ao的sched，provision-----ao configuation-----ao配置文件上右键schedule AO输入指定的运行时间等参数后，在name栏定义一个sched的名称命令行创建ao配置过程首先检查需要加入ao配置的cpg信息创建ao配置后检查配置信息注意mode区分大小写模式必须选择三种关键字之一Balanced/ Cost / Performance3.2.2之后可以命令行通过添加 -t0min -t0max针对不同的层，定义ao对层使用的最小和最大值手动启动AO运行进程ss8400c cli% startao -btsecs -1d -etsecs -12h -maxrunh 8 -compact auto cmaocfg创建一个sched定期运行ao进程查看region级别的io访问密度AO配置和查看状态常用命令：System Reportersrrgiodensity - System reporter地区IO密度报告sraomoves - System reporter通过自适应优化移动的空间报告ao createaocfg - 创建自适应优化配置showaocfg - 显示所有自适应优化配置startao - 启动自适应优化执行setaocfg - 更新自适应优化配置。
removeaocfg - 删除自适应优化配置。
3PAR创建主机、划盘划盘的具体步骤:
1. 登陆3par管理界面HP 3PAR Management Console 4.3
IP:
User Name: 3paradm
Password:3pardata
2. 新建和查看HOST信息
➢登陆界面→HOST→Common Actions→create host
➢进入创建界面→不用勾选→next
➢填写主机名称、选择操作系统类型→next
➢从左选框内选择该主机HBA卡WWN点至右选框；若该主机HBA卡WWN在左选框未列出来，则手动下下方输出框输入WWN添加至右选框→next
➢完成创建，点击左菜单栏host即可查看已建主机列表。
3. 创建CPG
➢点击左下菜单Provisioning→create CPG ➢进入创建界面→不用勾选→next
➢填写CPG名称、选择CPG raid级别和类型→next
➢创建成功→左上菜单点击CPGs可查看已建CPG信息
4. 创建VV
➢选择左下菜单Provisioning→create virtual volume
➢进入创建界面：填写VV name、VV size；选择VV类型、选择所在CPG名称→finish
➢
➢完成创建，点击左菜单栏Virtual Volumes即可查看已建VV列表。
5.
6. 分配VV到主机
➢
➢点击左下菜单Export Volumes
➢进入分配VV界面不用勾选→next
➢在左选框选择需要分配的VV，右选框选择VV需要分配至的主机，LUN勾选Auto （可选择多个VV至一台主机或者选择一个VV至多台主机）→next
➢
➢完成分配VV，点击左上菜单Virtual Volume即可查看VV与HOST对应关系。
