自动喷水-泡沫联用系统说明

自动喷水灭火系统设计规范时间：2005-07-13 浏览次数:288 【评论】【收藏】【打印】【关闭】主编部门：:中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2001年7月1日关于发布国家标准《自动喷水灭火系统设计规范》的通知建标[2001]68 号根据我部《关于印发1995～1996 年工程建设国家标准制订修订计划的通知》(建标[1996]4 号)的要求，由公安部会同有关部门共同修订的《自动喷水灭火系统设计规范》，经有关部门会审，批准为国家标准，编号为GB 50084-2001，自2001 年7 月1日起施行。

其中，3.0.1、3.0.2、4.1.2、4.2.1、4.2.2、4.2.5、4.2.6、4.2.9(1、3、4 款)、4.2.10、5.0.1、5.0.2、5.0.3、5.0.4(1 款)、5.0.5、5.0.6、5.0.7、5.0.8、5.0.9、5.0.10、5.0.11、6.1.1、6.1.3、6.2.1、6.2.5、6.2.7、6.2.8、6.3.1、6.3.2、6.3.3、6.5.1、6.5.2、7.1.1、7.1.2、7.1.3、7.1.4、7.1.5、7.1.6、7.1.8、7.1.9、7.1.10、7.1.11、7.1.12、7.1.13、7.1.14、7.1.15、8.0.1、8.0.2、8.0.3、8.0.6、8.0.7、8.0.8、8.0.9、9.1.3、9.1.4、9.1.5、9.1.6、9.1.7、9.1.8、10.1.1、10.1.2、10.1.3、10.2.1、10.2.3、10.2.4、10.3.1、10.3.3、10.4.1、10.4.2、11.0.1、11.0.2、11.0.3、11.0.4、11.0.5 为强制性条文，必须执行。

原国家标准《自动喷水灭火系统设计规范》(GBJ 84-85)同时废止。

本规范由公安部负责管理，公安部天津消防科学研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

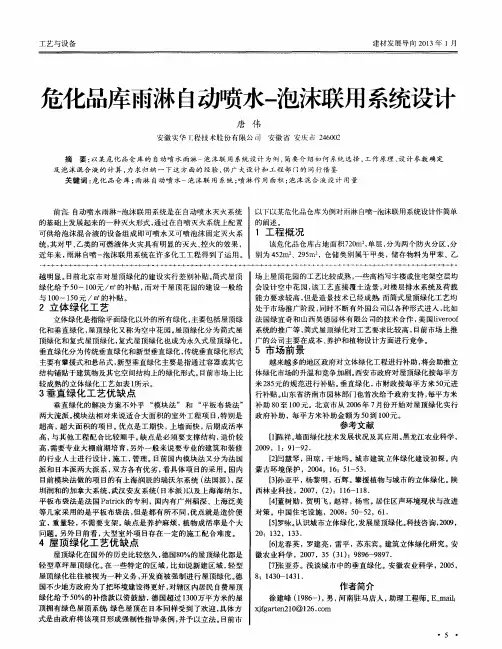

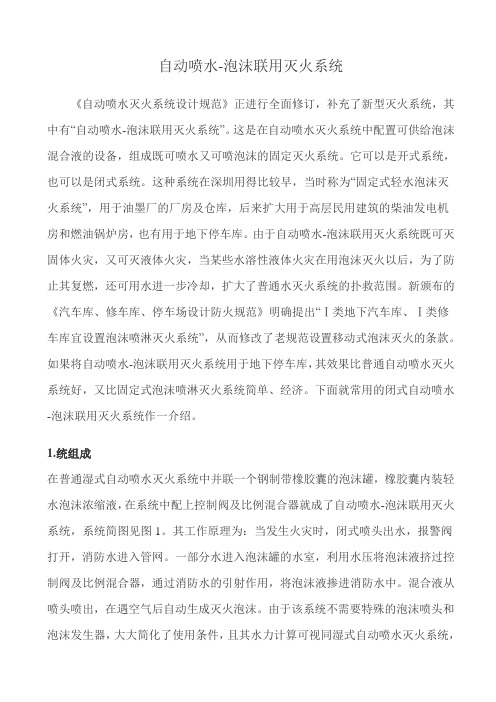

自动喷水-泡沫联用灭火系统《自动喷水灭火系统设计规范》正进行全面修订，补充了新型灭火系统，其中有“自动喷水-泡沫联用灭火系统”。

这是在自动喷水灭火系统中配置可供给泡沫混合液的设备，组成既可喷水又可喷泡沫的固定灭火系统。

它可以是开式系统，也可以是闭式系统。

这种系统在深圳用得比较早，当时称为“固定式轻水泡沫灭火系统”，用于油墨厂的厂房及仓库，后来扩大用于高层民用建筑的柴油发电机房和燃油锅炉房，也有用于地下停车库。

由于自动喷水-泡沫联用灭火系统既可灭固体火灾，又可灭液体火灾，当某些水溶性液体火灾在用泡沫灭火以后，为了防止其复燃，还可用水进一步冷却，扩大了普通水灭火系统的扑救范围。

新颁布的《汽车库、修车库、停车场设计防火规范》明确提出“Ⅰ类地下汽车库、Ⅰ类修车库宜设置泡沫喷淋灭火系统”，从而修改了老规范设置移动式泡沫灭火的条款。

如果将自动喷水-泡沫联用灭火系统用于地下停车库，其效果比普通自动喷水灭火系统好，又比固定式泡沫喷淋灭火系统简单、经济。

下面就常用的闭式自动喷水-泡沫联用灭火系统作一介绍。

1.统组成在普通湿式自动喷水灭火系统中并联一个钢制带橡胶囊的泡沫罐，橡胶囊内装轻水泡沫浓缩液，在系统中配上控制阀及比例混合器就成了自动喷水-泡沫联用灭火系统，系统简图见图1。

其工作原理为：当发生火灾时，闭式喷头出水，报警阀打开，消防水进入管网。

一部分水进入泡沫罐的水室，利用水压将泡沫液挤过控制阀及比例混合器，通过消防水的引射作用，将泡沫液掺进消防水中。

混合液从喷头喷出，在遇空气后自动生成灭火泡沫。

由于该系统不需要特殊的泡沫喷头和泡沫发生器，大大简化了使用条件，且其水力计算可视同湿式自动喷水灭火系统，故一般的湿式自动喷水灭火系统按上述做法很容易就改造成了自动喷水-泡沫联用灭火系统。

图1系统简图2.泡沫浓缩液自动喷水-泡沫联用灭火系统的泡沫浓缩液必须采用轻水泡沫。

它不同于普通蛋白泡沫或氟蛋白泡沫，其灭火效能要高得多，不仅能有效地扑灭木材、纸张、棉花、橡胶、塑料及其它聚合物燃烧所引起的火灾，而且对可燃液体火灾的灭火能力强，用量少。

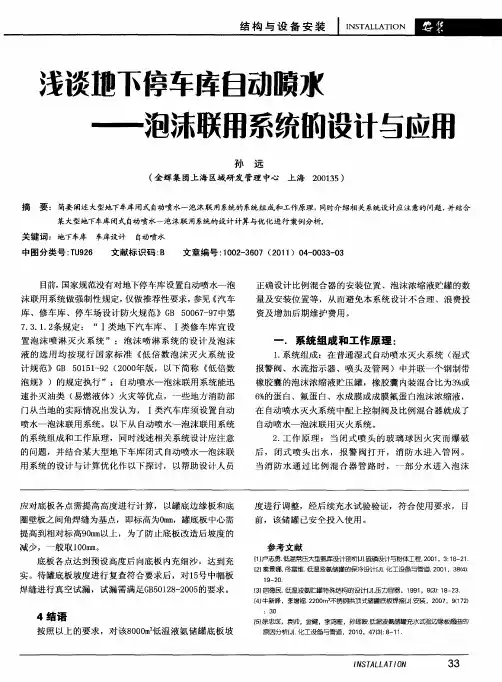

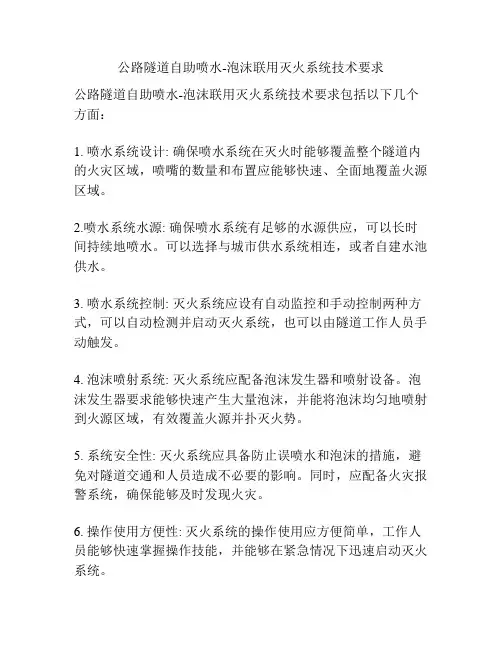

公路隧道自助喷水-泡沫联用灭火系统技术要求
公路隧道自助喷水-泡沫联用灭火系统技术要求包括以下几个方面：
1. 喷水系统设计: 确保喷水系统在灭火时能够覆盖整个隧道内的火灾区域，喷嘴的数量和布置应能够快速、全面地覆盖火源区域。

2.喷水系统水源: 确保喷水系统有足够的水源供应，可以长时间持续地喷水。

可以选择与城市供水系统相连，或者自建水池供水。

3. 喷水系统控制: 灭火系统应设有自动监控和手动控制两种方式，可以自动检测并启动灭火系统，也可以由隧道工作人员手动触发。

4. 泡沫喷射系统: 灭火系统应配备泡沫发生器和喷射设备。

泡沫发生器要求能够快速产生大量泡沫，并能将泡沫均匀地喷射到火源区域，有效覆盖火源并扑灭火势。

5. 系统安全性: 灭火系统应具备防止误喷水和泡沫的措施，避免对隧道交通和人员造成不必要的影响。

同时，应配备火灾报警系统，确保能够及时发现火灾。

6. 操作使用方便性: 灭火系统的操作使用应方便简单，工作人员能够快速掌握操作技能，并能够在紧急情况下迅速启动灭火系统。

7. 定期检测维护: 灭火系统应定期进行检测和维护，确保设备的正常运行和可靠性，防止因设备故障而导致的灭火效果不佳或者无法启动。

总体来说，公路隧道自助喷水-泡沫联用灭火系统要求具备灵敏、高效、可靠的特点，能够迅速控制火灾蔓延，减少火灾对隧道交通和人员的危害。

建筑消防工程中的泡沫—水喷淋联用系统一、《汽车库、修车库、停车场设计防火规范》GB 50067-20147.2.3下列汽车库、修车库宜采用泡沫—水喷淋系统，泡沫—水喷淋系统的设计应符合现行国家标准《泡沫灭火系统设计规范》GB 50151的有关规定：1 Ⅰ类地下、半地下汽车库；2 Ⅰ类修车库；3 停车数大于100辆的室内无车道且无人员停留的机械式汽车库。

二、《泡沫灭火系统设计规范》GB 50151-2010节选7.3.1 下列场所不宜选用闭式泡沫-水喷淋系统：1 流淌面积较大，按本规范第7.3.4条规定的作用面积不足以保护的甲、乙、丙类液体场所；2 靠泡沫混合液或水稀释不能有效灭火的水溶性液体场所；3 净空高度大于9m 的场所。

7.3.2 火灾水平方向蔓延较快的场所不宜选用泡沫-水干式系统。

7.3.3 下列场所不宜选用管道充水的泡沫-水湿式系统：1 初始火灾为液体流淌火灾的甲、乙、丙类液体桶装库、泵房等场所；2 含有甲、乙、丙类液体敞口容器的场所。

7.3.4系统的作用面积应符合下列规定：泡沫混合液应在8L/s至最大设计流量范围内达到额定的混合比。

7.3.7 喷头的选用应符合下列规定：2 当喷头设置在屋顶时，其公称动作温度应为121℃～149℃；3 当喷头设置在保护场所的中间层面时，其公称动作温度应为57℃～79℃；当保护场所的环境温度较高时，其公称动作温度宜高于环境最高温度30℃。

7.3.8 喷头的设置应符合下列规定：1 任意四个相邻喷头组成的四边形保护面积内的平均供给强度不应小于设计供给强度，且不宜大于设计供给强度的1.2倍；2 喷头周围不应有影响泡沫喷洒的障碍物；1 当系统管道充注泡沫预混液时，其管道及管件应耐泡沫预混液腐蚀，且不应影响泡沫预混液的性能；2 充注泡沫预混液系统的环境温度宜为5℃～40℃；4 充水系统的环境温度应为4℃～70℃。

7.3.10 泡沫-水预作用系统与泡沫-水干式系统的管道冲水时间不宜大于1min。

闭式泡沫----水喷淋灭火系统Closed foam water spray fire extinguishing system1. 闭式泡沫--水喷淋灭火系统是属于自动喷水--泡沫联用灭火系统中的一种类型。

它是在原有的湿式自动水喷淋灭火系统基础上增加了泡沫液供给装置，既可以喷水，又可以喷泡沫。

由于泡沫与火焰相遇时能够产生封闭效应、冷却效应、蒸汽效应等几种灭火效应的综合作用，故具有良好的灭火效能。

该灭火系统采用水成膜泡沫灭火剂或成膜氟蛋白泡沫灭火剂。

这种泡沫灭火剂在易燃液体的表面形成一种水成膜作为屏障而隔绝空气和氧气，并有能力抑制易燃液体的表面蒸发气体，因而提高了灭火效果，可以防止火灾复燃。

水喷淋系统因为增加了泡沫灭火剂，其灭火效果更好，节省了灭火用水，应用在缺水地区更有意义。

闭式泡沫--水喷淋灭火系统是更高级的自动水喷淋灭火系统，可以完全代替普通的自动水喷淋灭火系统，其灭火效果更好。

The closed foam water spray fire extinguishing system is one of the types of automatic water spray fire extinguishing system. On the basis of the original wet automatic water sprinkler system, it has added a foam liquid supply device, which can both spray and spray foam. Because of the comprehensive effects of several extinguishing effects such as blocking effect, cooling effect and steam effect when foam meets flame, it has good fire extinguishing efficiency. The fire extinguishing system adopts AFFF or fffp foam extinguishing agent. This kind of foam extinguishing agent in the surface of flammable liquids to form a water film as a barrier and cut off the air and oxygen gas, surface evaporation and suppress the flammable liquid capacity, thereby enhancing the fire extinguishing effect, can prevent the resurgence of. Because of the increase of foam extinguishing agent, the water spray system has better fire extinguishing effect and save the water for fire extinguishing. It is more meaningful in the area of water shortage. The closed foam water spray fire extinguishing system is a more advanced automatic water spray fire extinguishing system, which can completely replace the ordinary automatic water spray fire extinguishing system, and its fire extinguishing effect is better.2. 闭式泡沫----水喷淋灭火系统广泛用于地下汽车库以及存在较多可燃液体的场所。

喷淋-泡沫联用系统在I类地下车库的设计及探讨摘要：结合工程设计实例，分析了I类地下车库喷淋-泡沫联用系统的设计参数及设备选型，探讨了设计中需要注意的问题。

关键词：喷淋-泡沫联用系统泡沫罐The designing and discussion of water-foam sprinkler systems in type Iunderground garageAbstract: Based on the living examples of engineering, analyzes the design parameters and equipment selection of water-foam sprinkler systems in type I underground garage. Then discusses the problems need to pay attention to in the designing.Key words: Water-foam sprinkler system Foam tank引言大型地下车库的消防问题日益引起人们的关注。

根据《汽车库、修车库、停车场设计防火规范》7.3.1条规定：Ⅰ类地下汽车库、Ⅰ类修车库宜设置泡沫喷淋灭火系统【1】。

该系统除了具备湿式自动喷水灭火系统的特点外，还具有强化灭火性能、缩短灭火时间、降低火灾损失、减少灭火用水量和防止火种复燃的作用，因此是大型地下车库灭火系统的首选。

1系统组成及原理图1 喷淋-泡沫联用系统原理示意图当火灾发生时，温度升高，位于着火区域上方的闭式洒水喷头破裂喷水，区域水流指示器动作并向消防控制中心报警显示着火区域；湿式报警阀在水压变化下开启，首先，水力警铃动作而自动报警，压力开关动作，与此同时，屋顶消防稳压水箱自喷出水管上的流量开关动作，共同将火灾信号传送至灭火控制器。

灭火控制器发出电信号，首先打开压力贮罐式泡沫比例混合装置进水口上的电磁阀，同时启动消防水泵。

自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。

补偿器具有防止误报或误动作功能。

延时器：在准工作状态下，可防止压力波动产生误报警。

只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。

适合温度低于4℃，高于70℃的环境。

三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。

需设配套的火灾自动报警系统。

在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。

使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。

工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。

发生火灾时，由火灾自动报警系统自动开启雨林报警阀。

配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。

启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。

适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。

五、水幕系统：开式喷头，雨淋报警阀组。

适用于局部防火分隔处，用于防火分隔和防护冷却。

但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。

自动喷水-泡沫联用灭火系统说明
系统简介：
自动喷水系统配置供给泡沫混合液的设备后，组成既可喷水又可喷泡沫的自动喷水灭火系统。

其对甲、乙类可燃液体火灾具有明显的灭火、控火效果。

系统组成：
主要由泡沬液及储罐、泡沫比例混合装置、泡沬产生器、泡沬枪、泡沬炮、开式喷头、雨淋报警阀及控制组件、泵组、火灾探测与启动控制装置、管道等组成。

应用场所：
泡沫联用系统适用于存在较大易燃液体的场所，是目前扑救石油及化工厂、油库、易燃和可燃液体的储罐、地下车库、隧道、仓库、飞机库、码头等场所B类液体火灾最有效的灭火系统。

工作原理：
当被保护区发生火灾时，火灾探测器将火灾信号传送到火灾自动报警控制器，报警控制器发出报警信号，同时发出联动指令。

联动控制系统开启雨淋报警阀组的电磁阀（或手动打开），雨淋阀控制腔泄压、雨淋阀开启。

雨淋阀组的水力警铃报警，压力开关动作并连锁启动启动消防供水泵。

消防压力水通过进水管路，由进水控制阀管路向泡沫液储罐充水并挤压胶囊，输出泡沫液，在比例混合器中与水按比例混
合成泡沫混合液，经喷头喷洒泡沫实施灭火。

操作规程：
1、操作者必须熟悉该系统，并经过专业训练。

2、在无人值班的防护区采用自动控制方式，有消防值班人员的防护区可采用手动控制方式。

3、系统运行（调试或灭火）完毕后，对泡沫混合液管路进行冲洗。

4、及时将雨淋报警阀组、报警灭火控制器、联动控制系统等复位。

5、按系统设计要求重新灌装泡沫液。

6、检查就绪后，使系统处于正常工作状态。

公路隧道自助喷水-泡沫联用灭火系统技术要求随着交通事故的不断增多，公路隧道的安全问题备受关注。

为了提高公路隧道的灭火能力，自助喷水-泡沫联用灭火系统应运而生。

下面将从技术要求的角度，对该系统进行详细介绍。

首先，泡沫灭火系统是隧道灭火中常用的一种系统，其主要作用是通过喷射泡沫剂来形成覆盖层，阻止火势蔓延和氧气供应，从而达到灭火的目的。

自助喷水-泡沫联用灭火系统将喷水系统和泡沫灭火系统结合起来，具备更高效的灭火能力。

自助喷水-泡沫联用灭火系统的技术要求如下：1.喷水系统要求：-喷水系统应具备自动控制功能，能够实现自动感知火灾并触发喷水；-喷水管道要布局合理，覆盖整个隧道区域，并能够实现全方位的覆盖；-喷水系统应具备足够的水压和水流量，以确保喷水的强度和覆盖范围；-喷水系统的水源应稳定可靠，对水质要求较低；-喷水系统应具备远程监控和远程控制功能，以便及时发现并处理故障。

2.泡沫灭火系统要求：-泡沫灭火系统应具备自动控制功能，能够实现自动感知火灾并触发喷射泡沫剂；-泡沫喷射器要能够覆盖整个隧道区域，并具备能够调节喷射角度和喷射范围的功能；-泡沫喷射器应具备足够的压力和泡沫喷射量，以确保有效的灭火效果；-泡沫灭火系统的泡沫剂应具备良好的灭火性能，并且对周围环境的影响较小；-泡沫灭火系统应具备远程监控和远程控制功能，以便及时发现并处理故障。

3.联用要求：-自助喷水-泡沫联用灭火系统应具备联动功能，即当喷水系统或泡沫灭火系统中的任意一个系统触发时，另一个系统也应自动触发；-联动操作应快速可靠，确保在最短的时间内实现联动喷水和泡沫喷射，以最大程度地提高灭火效果；-联用过程中，喷水系统和泡沫灭火系统的均衡性应得到保证，以避免单一系统过度使用或无法满足需求的情况。

以上是公路隧道自助喷水-泡沫联用灭火系统的技术要求。

通过合理设计和配置，该系统能够提高公路隧道的灭火能力，有效保障行车安全。
