实验3 铁碳合金平衡组织观察一、实验目的1．认识铁碳合金的平衡组织。
2．了解含碳量对铁碳合金平衡组织的影响规律。
．二、概述铁碳合金的显微组织是研究和分析铁碳材料性能的基础，所谓平衡状态的显微组织是指合金在极为缓慢的冷条件下（退火状态，即接近平衡状态）所得到的组织。
因此我们可以根据Fe －Fe3C相图来分析铁碳合金在平衡状态下的显微组织（图1-1所示）。
图1-1 Fe－Fe3C相图铁碳合金的平衡组织主要是指碳钢和白口铸铁组织，其中碳钢是工业上应用最广泛的金属材料，它们的性能与其显微组织密切有关。
此外，对碳钢和白口铸铁显微组织的观察和分析，有助于加深对Fe－Fe3C相图的理解。
从Fe－Fe3C相图上可以看出，所有碳钢和白口铸铁的室温组织均由铁素体（F）和渗碳体（Fe3C）这两个基本相组成。
但是由于含碳量不同，因而呈现各种不同的组织形态。
用侵蚀剂显露的碳钢和白口铸铁，在金相显微镜下具有下面几种基本组织。
1．工业纯铁(C<0．02％)，显微组织是单相铁素体，如图11.1。
2．碳钢随含碳量不同可分为：亚共析钢(含C<0．8％)；共析钢(含C：0．8％)，过共析钢(0．8％<含C<2．06％)。
共析钢的显微组织是片状铁素体和渗碳体的机械混合物，由于试片浸蚀后表面具有珍珠的光泽，故称为珠光体，其显微组织如图11.2图11.1 图11. 2材料：工业纯铁材料：T8(0．8％C)处理方法：退火热处理方法；退火腐蚀剂：4％HNO3，酒精溶液腐蚀剂：4％HNO3，酒精溶液显微组织：铁素体(白亮块是晶显微组织：珠光体，(白亮基体粒，黑线是晶粒边界) 是铁素体，细夹条是渗碳体)放大倍数：100×放大倍数；400×图中的白亮基体是铁素体，细夹条是渗碳体，黑线是铁素体和渗碳体的相界面。
如放大倍数低或片层过薄时，则看不到片层结构，而呈暗黑色块状物。
亚共析钢的显微组织是由铁素体与珠光体组成。
铁碳合金平衡组织观察铁碳合金是一种重要的金属材料，具有广泛的应用前景。
铁碳合金的平衡组织观察是了解其性质和应用的基础。
本文对铁碳合金平衡组织观察进行详细的介绍，包括铁碳相图、铁碳合金平衡组织的表征方法和其微观结构。
一、铁碳相图铁碳相图是用来描述铁碳合金在不同温度下的相组成和组织形态的图表。
在铁碳相图中，纵坐标代表温度，横坐标代表碳的含量。
铁碳相图的铁基部分是由α铁和γ铁组成的固溶体区域，随着温度的升高，γ铁的比例逐渐增加。
铁碳相图中还包括铁碳化合物的区域，包括Fe3C和Fe2C两种化合物。
Fe3C是铁碳化合物中最重要的一种，也是铁碳相图中最重要的一个组成部分之一。
在铁碳相图中，α铁和Fe3C之间的线称为共析线，表示这两种组成的混合物在一定温度下达到平衡，形成的组织为珠光体。
铁碳相图中还包括了一些其他的组织形态，例如珠光体+渗碳体的奥氏体、珠光体+耐热铁素体的混合组织等。
铁碳合金的平衡组织表征方法包括金相分析、显微组织分析和扫描电子显微镜分析。
其中，金相分析是最常用的方法。
金相分析需要进行金相样品的制备，首先是将样品打薄或抛光，使其表面光滑，然后进行腐蚀，使得组织结构得以显现。
显微组织分析可以增加对样品的了解和理解，对于铁碳合金的深入研究非常有帮助。
扫描电子显微镜分析可以进行更为精细的结构分析，可以分析材料中微观结构的分布和组成，对铁碳合金的机械性能和工艺制备有较大的帮助。
铁碳合金的平衡组织中，包含了多种微观结构，其中最为重要的是珠光体、渗碳体和贝氏体。
珠光体是铁碳合金中最为普遍的组织形态，其由铁素体和Fe3C交替构成，呈现出光泽和条纹状。
渗碳体是由碳元素在铁中扩散形成的一种组织形态，通常出现在低碳铁碳合金中，具有均匀光泽。
贝氏体是由铁素体和Fe3C组成的一种组织形态，常常出现在高碳铁碳合金中，具有相对较大的强度和韧性。

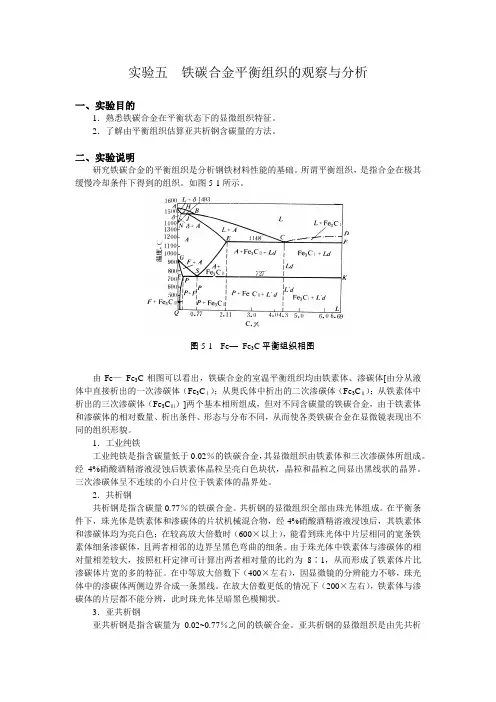

实验五铁碳合金平衡组织的观察与分析一、实验目的1．熟悉铁碳合金在平衡状态下的显微组织特征。
2．了解由平衡组织估算亚共析钢含碳量的方法。
二、实验说明研究铁碳合金的平衡组织是分析钢铁材料性能的基础。
所谓平衡组织，是指合金在极其缓慢冷却条件下得到的组织。
如图5-1所示。
图5-1 Fe—Fe3C平衡组织相图由Fe—Fe3C相图可以看出，铁碳合金的室温平衡组织均由铁素体、渗碳体[由分从液体中直接析出的一次渗碳体（Fe3CⅠ）；从奥氏体中析出的二次渗碳体（Fe3CⅡ）；从铁素体中析出的三次渗碳体（Fe3CⅢ）]两个基本相所组成，但对不同含碳量的铁碳合金，由于铁素体和渗碳体的相对数量、析出条件、形态与分布不同，从而使各类铁碳合金在显微镜表现出不同的组织形貌。
1．工业纯铁工业纯铁是指含碳量低于0.02％的铁碳合金，其显微组织由铁素体和三次渗碳体所组成。
经4%硝酸酒精溶液浸蚀后铁素体晶粒呈亮白色块状，晶粒和晶粒之间显出黑线状的晶界。
三次渗碳体呈不连续的小白片位于铁素体的晶界处。
2．共析钢共析钢是指含碳量0.77％的铁碳合金。
共析钢的显微组织全部由珠光体组成。
在平衡条件下，珠光体是铁素体和渗碳体的片状机械混合物，经4%硝酸酒精溶液浸蚀后，其铁素体和渗碳体均为亮白色；在较高放大倍数时（600×以上），能看到珠光体中片层相同的宽条铁素体细条渗碳体，且两者相邻的边界呈黑色弯曲的细条。
由于珠光体中铁素体与渗碳体的相对量相差较大，按照杠杆定律可计算出两者相对量的比约为8∶1，从而形成了铁素体片比渗碳体片宽的多的特征。
在中等放大倍数下（400×左右），因显微镜的分辨能力不够，珠光体中的渗碳体两侧边界合成一条黑线。
在放大倍数更低的情况下（200×左右），铁素体与渗碳体的片层都不能分辨，此时珠光体呈暗黑色模糊状。
3．亚共析钢亚共析钢是指含碳量为0.02~0.77％之间的铁碳合金。
亚共析钢的显微组织是由先共析铁素体（呈亮白色块状）与珠光体（呈暗黑色）组成。
