实验三铁碳合金平衡组织观察3

实验3 铁碳合金平衡组织观察一、实验目的1．认识铁碳合金的平衡组织。

2．了解含碳量对铁碳合金平衡组织的影响规律。

．二、概述铁碳合金的显微组织是研究和分析铁碳材料性能的基础，所谓平衡状态的显微组织是指合金在极为缓慢的冷条件下（退火状态，即接近平衡状态）所得到的组织。

因此我们可以根据Fe －Fe3C相图来分析铁碳合金在平衡状态下的显微组织（图1-1所示）。

图1-1 Fe－Fe3C相图铁碳合金的平衡组织主要是指碳钢和白口铸铁组织，其中碳钢是工业上应用最广泛的金属材料，它们的性能与其显微组织密切有关。

此外，对碳钢和白口铸铁显微组织的观察和分析，有助于加深对Fe－Fe3C相图的理解。

从Fe－Fe3C相图上可以看出，所有碳钢和白口铸铁的室温组织均由铁素体（F）和渗碳体（Fe3C）这两个基本相组成。

但是由于含碳量不同，因而呈现各种不同的组织形态。

用侵蚀剂显露的碳钢和白口铸铁，在金相显微镜下具有下面几种基本组织。

1．工业纯铁(C<0．02％)，显微组织是单相铁素体，如图11.1。

2．碳钢随含碳量不同可分为：亚共析钢(含C<0．8％)；共析钢(含C：0．8％)，过共析钢(0．8％<含C<2．06％)。

共析钢的显微组织是片状铁素体和渗碳体的机械混合物，由于试片浸蚀后表面具有珍珠的光泽，故称为珠光体，其显微组织如图11.2图11.1 图11. 2材料：工业纯铁材料：T8(0．8％C)处理方法：退火热处理方法；退火腐蚀剂：4％HNO3，酒精溶液腐蚀剂：4％HNO3，酒精溶液显微组织：铁素体(白亮块是晶显微组织：珠光体，(白亮基体粒，黑线是晶粒边界) 是铁素体，细夹条是渗碳体)放大倍数：100×放大倍数；400×图中的白亮基体是铁素体，细夹条是渗碳体，黑线是铁素体和渗碳体的相界面。

如放大倍数低或片层过薄时，则看不到片层结构，而呈暗黑色块状物。

亚共析钢的显微组织是由铁素体与珠光体组成。

实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。

按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。

它是碳在α-Fe中的固溶体，为体心立方晶格。

具有磁性及良好的塑性，硬度较低。

用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。

亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。

（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。

用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。

此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。

（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。

由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。

因此，铁素体后，渗碳体薄。

硝酸酒精寝蚀后可观察到两种不同的组织形态。

1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。

铁碳合金平衡组织观察实验铁碳合金是一种重要的金属材料，广泛应用于工业生产中。

其性能与组织密切相关，而组织的形成与平衡相变过程密切相关。

为了深入了解铁碳合金的平衡组织形成机制，科学家们进行了一系列的实验观察。

实验一：样品准备科学家们准备了一系列不同成分的铁碳合金样品，按照质量百分比控制了碳含量在0.02%到6.7%之间。

样品制备过程中需注意保持样品的纯净度，避免其他杂质的影响。

实验二：样品加热处理将样品置于高温炉中，进行加热处理。

加热过程中需控制加热速率，以免样品出现不均匀加热的情况。

通过控制加热温度和时间，科学家们可以模拟不同条件下的热处理过程。

实验三：金相显微镜观察经过加热处理后的样品，科学家们使用金相显微镜进行观察。

金相显微镜是一种特殊的显微镜，可以通过对样品进行酸蚀或电解抛光等处理，使得样品表面显露出不同的组织结构。

通过观察样品的显微组织，可以了解铁碳合金的相变规律和组织形成机制。

实验四：相图分析除了金相显微镜观察外，科学家们还进行了相图分析。

相图是描述材料相变行为的图表，可以直观地显示出不同组分和温度条件下的相变情况。

通过对铁碳合金的相图分析，可以确定相变温度和组织形成的规律。

实验五：数据分析与总结科学家们将实验得到的数据进行分析，并进行总结。

他们对不同成分和温度条件下的铁碳合金组织进行了详细的观察和比较，找出了组织形成的规律。

同时，他们也根据实验结果进行了理论分析和模拟计算，验证了实验观察的准确性。

通过以上一系列的实验观察，科学家们对铁碳合金的平衡组织形成机制有了更深入的了解。

他们发现，铁碳合金的组织形成与碳含量、温度和冷却速率等因素密切相关。

在不同条件下，铁碳合金可以形成不同的组织结构，如珠光体、渗碳体、马氏体等。

这些组织结构的形成直接影响着铁碳合金的性能。

铁碳合金平衡组织观察实验的结果对工业生产具有重要意义。

根据实验结果，可以确定合适的热处理工艺，以获得所需的组织结构和性能。

同时，也为铁碳合金的合金设计和优化提供了理论依据。

机械制造实验报告铁碳合⾦平衡组织观察与分析实验项⽬名称：铁碳合⾦平衡组织观察与分析⼀、实验⽬的和要求（必填）1.通过观察和分析，熟悉铁碳合⾦在平衡状态下的显微组织，熟悉⾦相显微镜的使⽤；2.了解铁碳合⾦中的相及组织组成物的本质、形态及分布特征；3.分析并掌握平衡状态下铁碳合⾦的组织和性能之间的关系。

⼆、实验内容和原理（必填）2.1 概述碳钢和铸铁是⼯业上应⽤最⼴的⾦属材料，它们的性能与组织有密切的联系，因此熟悉掌握它们的组织，对于合理使⽤钢铁材料具有⼗分重要的实际指导意义。

⑴碳钢和⽩⼝铸铁的平衡组织平衡组织⼀般是指合⾦在极为缓慢冷却的条件下(如退⽕状态)所得到的组织。

铁碳合⾦在平衡状态下的显微组织可以根据Fe—Fe3C相图来分析。

从相图可知，所有碳钢和⽩⼝铸铁在室温时的显微组织均由铁素体(F)和渗碳体(Fe3C)所组成。

但是，由于碳含量的不同，结晶条件的差别，铁素体和渗碳体的相对数量、形态，分布和混合情况均不⼀样，因⽽呈现各种不同特征的组织组成物。

碳钢和⽩⼝铸铁在室温下的平衡组织见表1。

a)⼯业纯铁——室温时的平衡组织为铁素体(F)，F为⽩⾊块状（如图1所⽰）；b)亚共析钢——室温时的平衡组织为铁素体(F)+珠光体(P)，F呈⽩⾊块状，P呈层⽚状，放⼤倍数不⾼时呈⿊⾊块状(如图2所⽰)。

碳质量分数⼤于0.6％的亚共析钢，室温平衡组织中的F呈⽩⾊⽹状包围在P周围(如图3所⽰)；c)共析钢——室温时的平衡组织是珠光体(P)，其组成相是F和Fe3C(如图4、5所⽰)；d)过共析钢——室温时的平衡组织为Fe3CⅡ+P。

在显微镜下，Fe3CⅡ呈⽹状分布在层⽚状P周围(如图6所⽰)；e)亚共晶⽩⼝铸铁——室温时的平衡组织为P+Fe3CⅡ+ Ld＇。

Fe3CⅡ⽹状分布在粗⼤块状的P的周围，Ld＇则由条状或粒状P和Fe3C基体组成(如图7所⽰)；f)共晶⽩⼝铸铁——室温时的平衡组织为Ld＇，由⿊⾊条状或粒状P和⽩⾊Fe3C基体组成(如图8所⽰)；g)过共晶⽩⼝铸铁——室温时的平衡组织为Fe3CⅠ+ Ld＇，Fe3CⅠ呈长条状，Ld＇则由条状或粒状P 和Fe3C基体组成(如图9所⽰)。

铁碳合金平衡组织实验报告铁碳合金平衡组织实验报告引言：铁碳合金是一种重要的金属材料，广泛应用于工业生产和日常生活中。

其性能与其组织密切相关，因此研究铁碳合金的平衡组织对于深入了解其性能具有重要意义。

本实验旨在通过热处理实验，观察铁碳合金的平衡组织变化，并分析其对材料性能的影响。

实验方法：1. 实验材料准备：选择合适比例的铁和碳粉末，按照一定比例混合，并进行均匀混合。

2. 热处理实验：将混合后的铁碳粉末放入高温炉中，进行热处理。

根据实验要求，设定不同的温度和保温时间。

3. 试样制备：将热处理后的铁碳合金坯料进行切割和打磨，制备成适合观察的试样。

4. 金相显微镜观察：使用金相显微镜对试样进行观察，分析铁碳合金的平衡组织。

实验结果与分析：通过实验观察，我们得到了一系列铁碳合金的金相显微照片。

根据观察结果，我们可以得出以下结论：1. 铁碳合金的平衡组织主要包括珠光体和渗碳体。

珠光体是由铁和少量的碳组成的固溶体，具有良好的韧性和延展性。

渗碳体是由碳在铁基体中的扩散形成的，具有较高的硬度和强度。

2. 随着温度的升高和保温时间的延长，铁碳合金的珠光体含量逐渐减少，而渗碳体含量逐渐增加。

这是因为在高温条件下，碳原子更容易扩散到铁基体中，形成渗碳体。

3. 铁碳合金的渗碳体形态也会随着温度和保温时间的变化而改变。

在较低的温度和短时间保温条件下，渗碳体呈点状分布；而在较高的温度和长时间保温条件下，渗碳体呈连续分布。

4. 铁碳合金的平衡组织对其性能有着显著影响。

珠光体的存在可以提高铁碳合金的韧性和延展性，而渗碳体的存在可以提高其硬度和强度。

因此，在实际应用中，可以通过调节热处理参数来控制铁碳合金的平衡组织，以满足不同的工程要求。

结论：通过本次实验，我们深入了解了铁碳合金的平衡组织变化规律以及对材料性能的影响。

铁碳合金的平衡组织是由珠光体和渗碳体组成的，其含量和形态会随着温度和保温时间的变化而改变。

控制铁碳合金的平衡组织可以调节其韧性、延展性、硬度和强度等性能，满足不同的应用要求。

铁碳合金平衡组织观察的实验报告
铁碳合金平衡组织观察实验简介
本实验旨在分析一块铁碳合金材料的平衡组织，观察它们在断口以及深度位置所呈现
的组织特征，为进一步深入研究其力学性质提供参考。

实验设备
本实验使用的主要仪器和设备有：透射电子显微镜（TEM）、立体观察显微镜（OM）、圆锥材料磨床、磨床磨具（橡胶滚珠磨头）。

实验程序
1. 使用特定工具将试样轴状材料磨削至任意一侧，精磨厚度至0.1mm，以清晰地观察断口及深度位置的组织结构；
2. 断口的OM观察和测量；
4. 根据观察和测量结果，给出相应的报告。

实验结果
1. 断口的OM观察：实验结果显示，铁碳合金在断口处具有大量的析出相，表现为类
囊状的析出物，呈不规则分布；
2. 深度位置：深度位置OM观察到，深度位置相对来说更加均匀，析出物分布较为均匀，析出物具有小尺寸细腻的类囊状，以及大尺寸的类棒状。

总结
本实验采用显微镜等设备，观察和测量了一块铁碳合金材料的平衡组织，并给出相应
的报告。

实验结果证实，铁碳合金在断口处表现出大量的析出相，析出相呈不规则分布；
而在深度位置，析出物呈现在尺寸较小类囊状，以及尺寸较大类棒状。

本实验所得结果，
可以为进一步研究其力学性质提供有力参考。

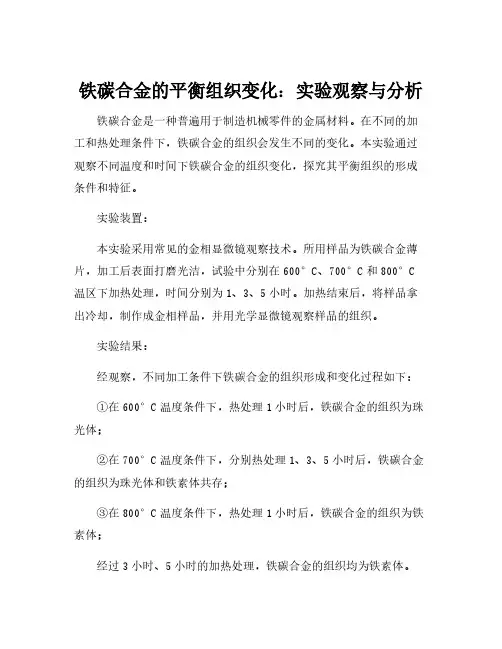

铁碳合金的平衡组织变化：实验观察与分析铁碳合金是一种普遍用于制造机械零件的金属材料。

在不同的加工和热处理条件下，铁碳合金的组织会发生不同的变化。

本实验通过观察不同温度和时间下铁碳合金的组织变化，探究其平衡组织的形成条件和特征。

实验装置：
本实验采用常见的金相显微镜观察技术。

所用样品为铁碳合金薄片，加工后表面打磨光洁，试验中分别在600°C、700°C和800°C 温区下加热处理，时间分别为1、3、5小时。

加热结束后，将样品拿出冷却，制作成金相样品，并用光学显微镜观察样品的组织。

实验结果：
经观察，不同加工条件下铁碳合金的组织形成和变化过程如下：
①在600°C温度条件下，热处理1小时后，铁碳合金的组织为珠光体；
②在700°C温度条件下，分别热处理1、3、5小时后，铁碳合金的组织为珠光体和铁素体共存；
③在800°C温度条件下，热处理1小时后，铁碳合金的组织为铁素体；
经过3小时、5小时的加热处理，铁碳合金的组织均为铁素体。

实验分析：
铁碳合金的平衡组织受到加工温度、时间和碳含量的影响。

本实验中，随着加工温度的升高和时间的延长，铁碳合金的珠光体逐渐转变为铁素体。

这是由于铁素体比珠光体更具稳定性，因此在高温下更容易形成。

同时，铁素体的塑性、韧性和硬度也与珠光体不同，不同的铁碳合金组织结构也影响着其性能和用途。

结论：
本实验通过观察不同加工条件下铁碳合金的组织变化，得出了铁碳合金在不同温度和时间下形成平衡组织的条件和特征。

这对于了解铁碳合金的性能与应用、指导加工工艺和热处理工艺具有重要意义。

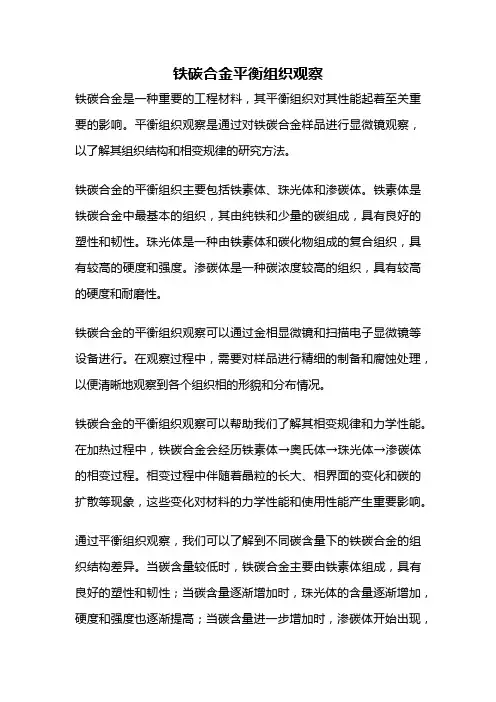

铁碳合金平衡组织观察铁碳合金是一种重要的工程材料，其平衡组织对其性能起着至关重要的影响。

平衡组织观察是通过对铁碳合金样品进行显微镜观察，以了解其组织结构和相变规律的研究方法。

铁碳合金的平衡组织主要包括铁素体、珠光体和渗碳体。

铁素体是铁碳合金中最基本的组织，其由纯铁和少量的碳组成，具有良好的塑性和韧性。

珠光体是一种由铁素体和碳化物组成的复合组织，具有较高的硬度和强度。

渗碳体是一种碳浓度较高的组织，具有较高的硬度和耐磨性。

铁碳合金的平衡组织观察可以通过金相显微镜和扫描电子显微镜等设备进行。

在观察过程中，需要对样品进行精细的制备和腐蚀处理，以便清晰地观察到各个组织相的形貌和分布情况。

铁碳合金的平衡组织观察可以帮助我们了解其相变规律和力学性能。

在加热过程中，铁碳合金会经历铁素体→奥氏体→珠光体→渗碳体的相变过程。

相变过程中伴随着晶粒的长大、相界面的变化和碳的扩散等现象，这些变化对材料的力学性能和使用性能产生重要影响。

通过平衡组织观察，我们可以了解到不同碳含量下的铁碳合金的组织结构差异。

当碳含量较低时，铁碳合金主要由铁素体组成，具有良好的塑性和韧性；当碳含量逐渐增加时，珠光体的含量逐渐增加，硬度和强度也逐渐提高；当碳含量进一步增加时，渗碳体开始出现，材料的硬度和耐磨性显著提高。

平衡组织观察还可以帮助我们了解不同热处理条件下铁碳合金的组织演变规律。

通过控制加热温度、保温时间和冷却速率等参数，可以使铁碳合金的组织发生相应的变化。

例如，快速冷却可以使铁碳合金中的珠光体相转变为奥氏体相，从而提高材料的硬度和强度；而缓慢冷却则有利于珠光体相的形成，提高材料的韧性和可加工性。

铁碳合金平衡组织观察是研究铁碳合金组织结构和相变规律的重要手段。

通过对铁碳合金样品的显微镜观察，可以了解不同碳含量和热处理条件下的组织演变规律，为优化铁碳合金的制备工艺和改善其性能提供科学依据。

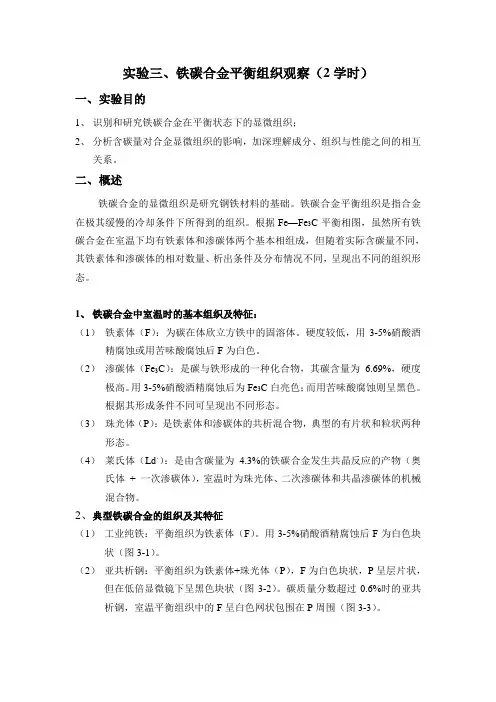

实验三、铁碳合金平衡组织观察（2学时）一、实验目的1、识别和研究铁碳合金在平衡状态下的显微组织；2、分析含碳量对合金显微组织的影响，加深理解成分、组织与性能之间的相互关系。

二、概述铁碳合金的显微组织是研究钢铁材料的基础。

铁碳合金平衡组织是指合金在极其缓慢的冷却条件下所得到的组织。

根据Fe—Fe3C平衡相图，虽然所有铁碳合金在室温下均有铁素体和渗碳体两个基本相组成，但随着实际含碳量不同，其铁素体和渗碳体的相对数量、析出条件及分布情况不同，呈现出不同的组织形态。

1、铁碳合金中室温时的基本组织及特征：（1）铁素体（F）：为碳在体欣立方铁中的固溶体。

硬度较低，用3-5%硝酸酒精腐蚀或用苦味酸腐蚀后F为白色。

（2）渗碳体（Fe3C）：是碳与铁形成的一种化合物，其碳含量为6.69%，硬度极高。

用3-5%硝酸酒精腐蚀后为Fe3C白亮色；而用苦味酸腐蚀则呈黑色。

根据其形成条件不同可呈现出不同形态。

（3）珠光体（P）：是铁素体和渗碳体的共析混合物，典型的有片状和粒状两种形态。

（4）莱氏体（Ld，）：是由含碳量为 4.3%的铁碳合金发生共晶反应的产物（奥氏体+ 一次渗碳体），室温时为珠光体、二次渗碳体和共晶渗碳体的机械混合物。

2、典型铁碳合金的组织及其特征（1）工业纯铁：平衡组织为铁素体（F）。

用3-5%硝酸酒精腐蚀后F为白色块状（图3-1）。

（2）亚共析钢：平衡组织为铁素体+珠光体（P），F为白色块状，P呈层片状，但在低倍显微镜下呈黑色块状（图3-2）。

碳质量分数超过0.6%时的亚共析钢，室温平衡组织中的F呈白色网状包围在P周围（图3-3）。

（3）共析钢：室温时的平衡组织为珠光体，其组成为F和Fe3C（图3-4、图3-5）。

（4）过共析钢：室温时的平衡组织为Fe3CⅡ和P。

在显微镜下，Fe3CⅡ呈网状分布在层片状P周围（图3-6）。

（5）亚共晶白口铸铁：室温时平衡组织为P+ Fe3CⅡ+Ld，。

网状的Fe3CⅡ分布在粗大块状的P周围，Ld，则由条状或粒状的P和Fe3C组成（图3-7）。

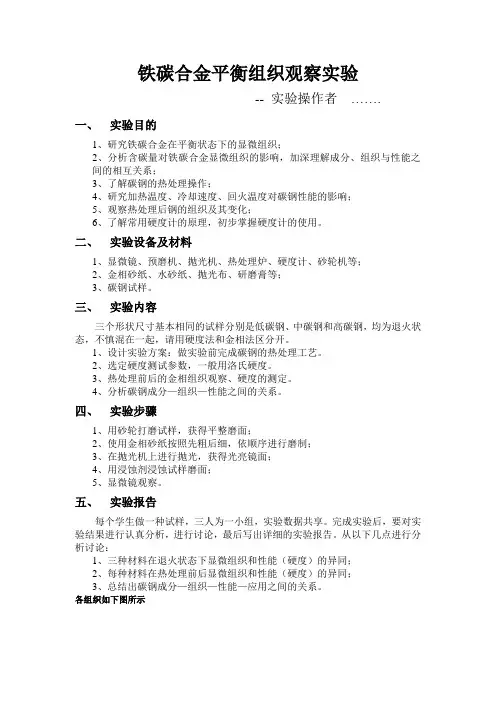

铁碳合金平衡组织观察实验-- 实验操作者…….一、实验目的1、研究铁碳合金在平衡状态下的显微组织；2、分析含碳量对铁碳合金显微组织的影响，加深理解成分、组织与性能之间的相互关系；3、了解碳钢的热处理操作；4、研究加热温度、冷却速度、回火温度对碳钢性能的影响；5、观察热处理后钢的组织及其变化；6、了解常用硬度计的原理，初步掌握硬度计的使用。

二、实验设备及材料1、显微镜、预磨机、抛光机、热处理炉、硬度计、砂轮机等；2、金相砂纸、水砂纸、抛光布、研磨膏等；3、碳钢试样。

三、实验内容三个形状尺寸基本相同的试样分别是低碳钢、中碳钢和高碳钢，均为退火状态，不慎混在一起，请用硬度法和金相法区分开。

1、设计实验方案：做实验前完成碳钢的热处理工艺。

2、选定硬度测试参数，一般用洛氏硬度。

3、热处理前后的金相组织观察、硬度的测定。

4、分析碳钢成分—组织—性能之间的关系。

四、实验步骤1、用砂轮打磨试样，获得平整磨面；2、使用金相砂纸按照先粗后细，依顺序进行磨制；3、在抛光机上进行抛光，获得光亮镜面；4、用浸蚀剂浸蚀试样磨面；5、显微镜观察。

五、实验报告每个学生做一种试样，三人为一小组，实验数据共享。

完成实验后，要对实验结果进行认真分析，进行讨论，最后写出详细的实验报告。

从以下几点进行分析讨论：1、三种材料在退火状态下显微组织和性能（硬度）的异同；2、每种材料在热处理前后显微组织和性能（硬度）的异同；3、总结出碳钢成分—组织—性能—应用之间的关系。

各组织如下图所示铁素体工业纯铁3～4％硝酸酒精溶液X100 工业纯铁3～4％硝酸酒精溶液X400··珠光体铁素体20钢3～4％硝酸酒精溶液X100 20钢3～4％硝酸酒精溶液X400铁素体珠光体45钢亚共析钢3～4％硝酸酒精溶液X100 45钢亚共析钢3～4％硝酸酒精溶液X400珠光体铁素体T8钢3～4％硝酸酒精溶液X100 T8钢3～4％硝酸酒精溶液X400单一珠光体T12钢珠光体3～4％硝酸酒精溶液X100 T12钢珠光体3～4％硝酸酒精溶液X400莱氏体一次渗碳体过共晶白口铸铁3～4％硝酸酒精溶液X100 过共晶白口铸铁3～4％硝酸酒精溶液X400珠光体莱氏体亚共晶白口铸铁3～4％硝酸酒精溶液X100 亚共晶白口铸铁3～4％硝酸酒精溶液X400珠光体渗碳体莱氏体(共晶白口铁)3～4％硝酸酒精溶液X100 莱氏体(共晶白口铁)3～4％硝酸酒精溶液X400珠光体二次渗碳体T12钢过共析钢碱性苦味酸钠溶液X100 T12钢过共析钢碱性苦味酸钠溶液X400珠光体铁素体自制试样–亚共析钢3～4％硝酸酒精溶液X100自制试样–亚共析钢3～4％硝酸酒精溶液X400。

实验三铁碳合金平衡组织观察铁碳合金是工业生产中最为重要的金属材料之一，其组织性质对材料的性能和用途具有关键影响。

针对铁碳合金的组织观察，在本次实验中，我们采用了光学显微镜观察、样品制备和热处理等方法，对铁碳合金的组织结构和相变形成机制进行深入分析和研究。

实验内容和步骤：1、制样：首先需要从大块铁碳合金中取出样品，然后在旋转切割机中将其切割成片状，之后在研磨机上用不同的研磨纸逐渐细磨样品，直到最终的镜面研磨。

2、腐蚀：将处理完的样品在腐蚀剂中浸泡1-5分钟，通过腐蚀可以清晰的观察到铁碳合金的组织结构和相变。

3、光学显微镜观察：将处理好的样品放入光学显微镜中进行观察。

在光学显微镜下，我们可以观察到铁碳合金的显微组织、颗粒和晶粒尺寸分布、相的出现及相的数量等信息。

4、热处理：在观察完原始铁碳合金的显微组织结构后，我们还可以通过热处理的方式来观察其相变形成机制。

在热处理过程中，我们需要先将样品放入坩埚中，随后加热到指定温度进行保温，最后冷却，通过热处理可以观察铁碳合金的组织结构的变化和相变产生的机制。

实验结果和分析：我们在光学显微镜下对铁碳合金的组织结构进行了观察，发现铁碳合金中的晶粒尺寸较大，而且会出现显微组织中的颗粒或者孪晶等。

同时，通过观察的结果，我们也可以清晰地看到铁碳合金的相变现象。

在低温下，铁碳合金中的组织为珠光体和渗碳体混合而成的珠光体渗碳体混合物，当温度升高时，铁碳合金中的珠光体会逐渐发生相变，形成具有丧失光泽的针状铁素体组织。

当温度进一步升高时，珠光体逐渐分解，形成极细的铁素体，最终产生完全的铁素体组织。

综上所述，通过本次实验，我们深入了解了铁碳合金的组织结构和相变形成机制，为今后对铁碳合金的性能和用途进行更加深入的研究奠定了坚实的基础。

铁碳合金平衡组织观察实验报告一、实验目得（1）观察与识别铁碳与金(碳素钢与白口铸铁)在平衡状态下得显微组织特征; （2）了解铁碳合金成分(含碳量)对铁碳合金显微组织得影响,从而加深理解成分、组织、性能之间得关系;（3）熟悉金相显微镜得使用。

二、实验原理状态图就是研究铁碳合金组织与成分关系得重要工具,了解与掌握状态图,对于制定钢铁材料得各种加工工艺有着很重要得指导意义。

所谓平衡状态得显微组织就是指合金在极缓慢得条件下冷却到室温所得到得组织。

铁碳合金得平衡组织主要就是指碳钢与白口铸铁得缓慢冷却到室温得到得组织,它们就是(特别就是碳钢)工业上应用最广泛得金属材料,它们得性能与其显微组织有密切得关系。

三、使用得仪器设备金相显微镜四、实验方法、步骤（1）实验前,阅读实验指导书,为实验做好理论方面得准备;（2）在老师得指导下调节好金相显微镜;（3）在金相显微镜下分别观察工业纯铁、20钢、45钢、65钢、T8钢、T12钢、亚共晶白口铁、共晶白口铁、过共晶白口铁等9种铁碳合金得平衡组织,识别钢与铁得组织形态得特征;根据相图分析各合金得形成过程;建立成分,组织之间相互关系得概念;（4）画出所观察金相样品得显微组织示意图。

五、实验结果分析(1)根据所观察并画出得金相样品得显微组织示意图,在图中标出组织,在图下标出:含碳量、组织、放大倍数、侵蚀剂。

样品名称:1、2%碳钢状态:退火显微组织:珠光体与网状渗碳体放大倍数:500倍侵蚀剂:3%硝酸酒精溶液样品名称:共晶白口铁状态:铸造含碳量:4、3%显微组织:莱氏体放大倍数:400倍; 侵蚀剂:3%酒精溶液样品名称:工业纯铁含碳量:C%小于0、02%状态:退火显微组织:铁素体放大倍数:500倍;侵蚀剂:3%硝酸酒精溶液(2)根据观察得组织,说明含碳量对铁碳合金得组织与性能影响得大致规律含碳量越高,强度,硬度越高,而塑韧性变差,反之,强度,硬度越低,塑韧性越好。

随着含碳量得增加,铁碳合金依次有工业纯铁、亚共析钢、共析钢、过共析钢、亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁得平衡组织形态。

铁碳合金平衡组织观察实验在材料科学领域，铁碳合金是一种重要的工程材料，广泛应用于制造业中。

铁碳合金的性能很大程度上取决于其组织结构，而组织结构又受到合金元素含量、冷却速率等因素的影响。

为了更好地了解铁碳合金的组织结构及其性能，科研人员开展了铁碳合金平衡组织观察实验。

铁碳合金是由铁和碳两种元素组成的合金，其主要组织结构包括奥氏体、珠光体和渗碳体。

在铁碳合金的平衡组织观察实验中，科研人员首先需要准备试样，通常是将铁碳合金熔化后浇铸成棒状或片状试样。

接着，科研人员会对试样进行热处理，以达到平衡状态，使合金内部的组织结构稳定下来。

在实验过程中，科研人员会使用金相显微镜等工具对铁碳合金试样进行观察。

通过金相显微镜的放大功能，科研人员可以清晰地看到合金内部的组织结构。

奥氏体呈白色，珠光体呈灰色，而渗碳体通常是黑色的。

通过观察这些组织结构，科研人员可以了解铁碳合金的相对含量、分布情况以及晶粒大小等信息。

通过铁碳合金平衡组织观察实验，科研人员可以研究合金的相变规律、晶粒长大规律以及碳元素在铁碳合金中的扩散规律等重要问题。

这些研究成果对于优化合金的组织结构，提高合金的性能具有重要意义。

除了金相显微镜观察外，科研人员还可以利用电子显微镜、X射线衍射仪等先进仪器对铁碳合金进行更加精细的观察和分析。

这些仪器可以帮助科研人员观察到更细微的组织结构变化，从而更深入地了解铁碳合金的性能特点。

总的来说，铁碳合金平衡组织观察实验是材料科学研究中的重要实验之一，通过这一实验可以揭示铁碳合金的组织结构及其性能之间的关系。

科研人员可以借助这些研究成果，指导工程实践，提高铁碳合金制品的质量和性能。

希望未来能有更多科研人员投入到铁碳合金的研究中，为我国材料科学领域的发展做出更大的贡献。

铁碳合金平衡组织的显微分析及观察铁碳合金是钢铁制造中的重要原料，其组织与性能的研究对于钢铁生产及应用的改进具有重要意义。

本文将就铁碳合金的微观组织进行分析及观察，探究不同的组织类型对铁碳合金的性能影响。

铁碳合金的显微组织包括珠光体、贝氏体、马氏体和残余奥氏体等不同类型。

其中珠光体和贝氏体较为常见，马氏体则在钢铁淬火处理过程中生成，残余奥氏体则是有机会在高温下形成的。

不同类型的组织在铁碳合金的性能中起着不同的作用。

首先，珠光体是由同形晶体铁素体和渗碳钢化物交替排列组成的均质混合物。

它的显微结构呈层状结构，类似于细小的珍珠，因此得名。

珠光体在钢铁制造中应用广泛，在造船、汽车等领域具有重要作用。

由于珠光体的塑性较好，它对铁碳合金的韧性和强度的提升也有一定的促进作用。

贝氏体则是由铁素体和渗碳钢化物交替排列组成的组织。

与珠光体不同的是，贝氏体的结晶形态在加热过程中会发生不同程度的变化。

贝氏体的硬度较高，因此在一些具有高强度要求的领域（如制造高强度钢材）有着重要应用。

然而，贝氏体在成型过程中会采用形变硬化技术，从而影响了钢铁的切削加工性。

因此，在改善铁碳合金的加工性能方面，珠光体的作用更优。

马氏体是在淬火加热后生成的一种组织，硬度非常高，且不易变形。

在制造高强度钢材、弹簧钢等领域具有重要应用。

然而，由于马氏体的脆性较大，钢铁的韧性会减弱，这对一些机械零件来说是不利的。

残余奥氏体则是在铁碳合金高温处理过程中形成的一种组织。

相比于其它类型的组织结构，残余奥氏体的韧性较高，因此在制造大型机械顶轴等领域有着广泛的应用。

综上所述，铁碳合金的显微组织类型不同，对铁碳合金的性能表现具有显著的影响。

例如珠光体塑性好，因此在钢铁深度加工中更有优势；马氏体则硬度高、强度大，因此适用于一些高要求领域，如制造高强度钢材和弹簧钢。

铁碳合金微观组织及性质的研究，有助于优化材料的结构，提高材料的性能表现。

铁碳合金平衡组织观察实验报告铁碳合金是一种重要的工程材料，其性能受到其平衡组织的影响。

为了研究铁碳合金的平衡组织形成过程，我们进行了一系列观察实验。

实验方法：1. 准备铁碳合金试样：按照不同的碳含量配制出一系列铁碳合金试样。

2. 热处理：将试样加热至适当温度，保温一段时间后以适当速率冷却。

3. 显微组织观察：使用金相显微镜对试样进行断面观察，观察铁碳合金的平衡组织形态。

实验结果：1. 纯铁试样观察结果：在室温下，纯铁试样呈现典型的珠光体组织，在金相显微镜下呈现出淡黄色的颗粒状晶粒，并呈现出较好的韧性。

2. 含碳量为0.02%的铁碳合金试样观察结果：在室温下，含碳量为0.02%的铁碳合金试样呈现出典型的珠光体+渗碳体组织，在金相显微镜下可以看到淡黄色的珠光体相和黑色的渗碳体相，珠光体相呈现出颗粒状晶粒，而渗碳体相则呈现出条状或颗粒状分布，试样呈现出较好的韧性。

3. 含碳量为0.4%的铁碳合金试样观察结果：在室温下，含碳量为0.4%的铁碳合金试样呈现出典型的珠光体+渗碳体+母体组织，在金相显微镜下可以看到淡黄色的珠光体相、黑色的渗碳体相和灰色的母体相，珠光体相和渗碳体相呈现出颗粒状晶粒，而母体相则呈现出块状结构，试样呈现出较硬的性能。

实验结论：随着碳含量的增加，铁碳合金试样的平衡组织形态发生变化。

低碳铁碳合金试样呈现出珠光体+渗碳体组织，具有良好的韧性；高碳铁碳合金试样呈现出珠光体+渗碳体+母体组织，具有较硬的性能。

该实验结果对于理解铁碳合金的平衡组织形成机制以及材料性能的影响具有重要意义。

1. 在进行防水操作之前，需要确保工作场所的安全，并采取相应的安全措施，例如穿戴防护服和保护眼睛等。

2. 在进行防水操作之前，需要先对工作区域进行必要的清理和准备。

移除可能影响防水效果的杂物和污垢，并确保表面干燥且平整。

3. 选择适当的防水材料和工具，并根据产品说明书或专业人士的建议操作。

4. 在施工过程中，按照指定的施工方法进行操作，确保防水材料充分涂覆到需要防水的区域。

实验四：碳钢和铸铁的平衡组织的观察一、实验目的：1．识别不同成分的碳钢和各种铸铁平衡组织的特征；2．建立铁碳合金成分、组织和性能之间的变化规律；3．应用杠杆定律估算钢中的含碳量。

二、实验说明：根据铁碳合金状态图，铁碳合金随着含碳量的不同，碳钢可分为亚共析钢、共析钢和过共析钢；白口铸铁可分为亚共晶、共晶和过共晶白口铸铁。

1．铁碳合金在平衡状态下的基本组织特征：铁碳合金在平衡状态下的基本组织为铁素体、渗碳体、珠光体和莱氏体。

它们在金相显微镜下（使用3～4%硝酸酒精溶液的浸蚀后）其组织的特征为：(1) 铁素体（F）呈白点的，其分布呈块状（当钢中含碳量较少时）或呈网状（当钢中含碳量接近共析成分时），铁素体的硬度很低，一般为HB80～120。

强度也较低，但塑性、韧性好。

(2) 渗碳体（Fe3C）呈亮白色（但苦味酸溶液浸蚀后呈暗色），其分布一般呈网状分布在珠光体的周围（过共析钢中为Fe3CⅡ）。

或呈长条状分布在莱氏体中（过共晶白口铸铁中的Fe3CⅠ）。

渗碳体的硬度很高。

HB达800，是一种硬而脆的相，所以强度、塑性却较差。

(3) 珠光体（P）是铁素体和渗碳体的混合物，它在低倍显微镜下观察无法分辨，呈暗色；而在高倍显微镜下观察呈黑白相间的片状分布。

片状珠光体硬度为HB190～230，随着间距的变小硬度升高。

(4) 莱氏体（Ld）是一种共晶组织，它是在亮色渗碳体的基底上分布着暗黑色点状或条状的珠光体。

莱氏体和珠光体不同，前者是在渗碳体的基体上分布着珠光体，后者是在铁素体的基体上分布着渗碳体。

莱氏体的硬度很高，达HB700，性脆。

它一般在含碳量大于2.11%的白口铁中存在，在某些高碳合金钢的铸造组织中也会出现。

2．亚共析钢的含碳量的估算：了解了这些组织的特性后，就可以结合现实合金状态图，根据不同含碳量的碳钢和铸铁分析其在室温下的平衡组织（见表4-1）。

亚共析钢的平衡组织为铁素体+珠光体。

已知珠光体的平均含碳量为0.8%，由于铁素体中含碳量极少，可以忽略，因而根据杠杆定律，从显微镜下观察到珠光体含量面积百分数乘上0.8%，即为碳钢的含碳量。
