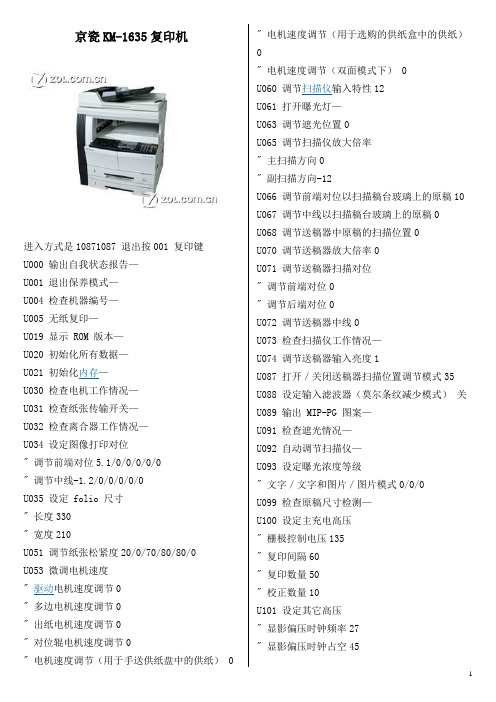

京瓷KM-1635复印机进入方式是10871087 退出按001 复印键U000 输出自我状态报告—U001 退出保养模式—U004 检查机器编号—U005 无纸复印—U019 显示 ROM 版本—U020 初始化所有数据—U021 初始化内存—U030 检查电机工作情况—U031 检查纸张传输开关—U032 检查离合器工作情况—U034 设定图像打印对位" 调节前端对位5.1/0/0/0/0/0" 调节中线-1.2/0/0/0/0/0U035 设定 folio 尺寸" 长度330" 宽度210U051 调节纸张松紧度20/0/70/80/80/0U053 微调电机速度" 驱动电机速度调节0" 多边电机速度调节0" 出纸电机速度调节0" 对位辊电机速度调节0" 电机速度调节（用于手送供纸盘中的供纸） 0 " 电机速度调节（用于选购的供纸盒中的供纸）0" 电机速度调节（双面模式下） 0U060 调节扫描仪输入特性12U061 打开曝光灯—U063 调节遮光位置0U065 调节扫描仪放大倍率" 主扫描方向0" 副扫描方向-12U066 调节前端对位以扫描稿台玻璃上的原稿10 U067 调节中线以扫描稿台玻璃上的原稿0U068 调节送稿器中原稿的扫描位置0U070 调节送稿器放大倍率0U071 调节送稿器扫描对位" 调节前端对位0" 调节后端对位0U072 调节送稿器中线0U073 检查扫描仪工作情况—U074 调节送稿器输入亮度1U087 打开／关闭送稿器扫描位置调节模式35U088 设定输入滤波器（莫尔条纹减少模式）关U089 输出 MIP-PG 图案—U091 检查遮光情况—U092 自动调节扫描仪—U093 设定曝光浓度等级" 文字／文字和图片／图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压" 栅极控制电压135" 复印间隔60" 复印数量50" 校正数量10U101 设定其它高压" 显影偏压时钟频率27" 显影偏压时钟占空45" 转印控制电压（较大尺寸） 168" 转印控制电压（较小尺寸） 179" 转印充电输出关闭定时38" 转印充电输出开启定时34" 分离控制电压1" 分离充电输出开启定时33" 分离充电输出关闭定时43U110 检查／清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U158 检查／清除显影计数—U161 设定定影控制温度" 初级稳定的定影温度140" 二次稳定的定影温度160" 复印操作温度 1 170" 复印操作温度 2 180" 用于定影控制的纸张数5" 用于定影控制的纸张数（厚纸） 20U162 强制稳定定影—U163 重设定影故障的数据—U167 检查／清除定影计数—U199 检查定影温度—U200 打开所有 LED —U202 设定 KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000U251 检查／清除保养计数0U252 设定地域日本U253 在单、双计数之间进行切换A3U254 开／关自动启动功能开U255 设定自动清除时间90 U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查／清除各供纸位置的复印计数—U903 检查／清除卡纸计数—U904 检查／清除故障显示计数—U905 检查／清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查／清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查／清除机器运转计数—U990 检查／清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出 VTC-PG 图案—KM-1620自诊断功能KM-1620配备自诊断功能。
京瓷km1635、km2035故障代码京瓷KM1635、KM2035故障代码C0100 备份内存读/写故障C0110 备份内存数据故障C0120 感光鼓EEPROM读/写故障C0150 备份内存读/写故障C0160 备份内存数据故障C0170 计数故障C0180 机器编号不匹配C0210 主控板和驱动板之间通信故障C0240 选购件打印卡电路板通信故障C0410 选购件送稿器通信故障C0420 选购件的第一供纸盒通信故障C0500 选购件的第二供纸盒通信故障C0510 选购件的第三供纸盒通信故障C0610 位图(DIMM)故障C0620 内存输入接口故障C0630 DMA故障C0800 图像处理故障C0960 显影器EEPROM读/写故障C2000 驱动电机故障C3100 扫描架故障C3200 曝光灯故障C3300 光学系统(AGC)故障C4000 多边电机同步故障C4010 多边电机稳定状态故障C4200 BD稳定状态故障C6000 定影灯导线损坏C6020 定影单元热敏电阻器异常高温C6050 定影单元热敏电阻低温异常C6400 过零信号故障C6420 定影保险丝熔断故障C7400 显影单元接插件插入故障C7410 感光鼓单元接插入故障C7750 感光鼓类型不匹配故障AC7760 感光鼓类型不匹配故障BC7800 外部温度热敏电阻损坏C7810 外部温度热敏电阻短路精华知识收藏转载到QQ空间京瓷复印机KM-1635出现呼叫服务怎样解决[ 标签：京瓷 km-1635,京瓷,复印机 ]开机就显示呼叫服务C6050，这种情况怎么解决完美回答:1 人气:30 解决时间:2008-03-19 10:36 精华知识2C91-5-18代码内容备注原因检查步骤／纠正措施C420(A420*)C600C602C605BD 稳定状态故障多边电机旋转稳定后，MIC 检测到一个600 毫秒的 BD 错误。
定影加热器导线损坏在定影预热阶段，到达50℃/122°F 的时间超过了 1 3 . 5 秒，到达100℃/ 212°F 的时间超过了 10 秒，到达第一稳定的时间超过了 10秒或到达第二稳定的时间超过了 24 秒。
TOSHIBA MFP东芝多功能数码复印机Service Training GuideFor e-STUDIO 163/203技术服务培训手册客户服务中心2005 营业本部东芝复印机(深圳)有限公司目录目录 0一、概述 (1)（一）机器特点 (1)（二）规格参数 (3)（三）选购件 (4)（四）耗材 (5)（五）维修工具(均为通用夹具) (5)（六）自测题 (6)二、新机的安装与设置 (7)（一）主机安装步骤。
(7)（二）自动输稿器（MR-2017）安装步骤 (14)（三）PFU（MY-1027）安装步骤 (20)（四）自测题 (23)三、复印过程 (24)（一）复印过程 (24)（二）自测题 (28)四、图像处理 (29)（一）图像处理 (29)（二）自测题 (32)五、机器各主要部分及电气模块 (33)（一）扫描部分 (33)（二）显影部分 (33)（三）与鼓相关部分 (34)（四）激光单元部分 (34)（五）定影和出口部分 (35)（六）电源部分 (35)（七）主板（PWA-F-MAIN） (35)（八）自测题 (37)六、维修知识和技能 (38)（一）自诊断模式 (38)（二）部门代码的开启和管理 (43)（三）相关图像质量和图像尺寸的调整 (45)（四）Firmware升级 (47)（五）更换主板或SRAM（内存板） (49)（六）单次作业最大输出页限制的设置 (49)（七）更换载体 (50)（八）高压调整 (50)（九）自测题 (51)七、附录 (52)（一）PM套件列表 (52)（二）Toshiba Viewer简介 (52)（三）常见问题及解答 (53)一、 概述知识要点．．．．：机型区分，独特设计。
（一） 机器特点1． 长江系列机器分高，低两个版本，四个机型，e-STUDIO163/203为低版本。
e-STUDIO165/205为高版本，低版本标配有复印、GDI 打印和Local Twain 扫描(通过Toshiba View ，将扫描图像存储在PC 电脑上)功能，其突出优势是性价比高。
C0100 备份内存读/写故障
C0110 备份内存数据故障
C0120 感光鼓eeprom读/写故障
C0150 备份内存读/写故障
C0160 备份内存数据故障
C0170 计数故障
C0180 机器编号不匹配
C0210 主控板和驱动板之间通信故障C0240 选购件打印卡电路板通信故障C0410 选购件送稿器通信故障
C0420 选购件的第一供纸盒通信故障C0500 选购件的第二供纸盒通信故障C0510 选购件的第三供纸盒通信故障C0610 位图(dimm)故障
C0620 内存输入接口故障
C0630 Dma故障
C0800 图像处理故障
C0960 显影器eeprom读/写故障
C2000 驱动电机故障
C3100 扫描架故障
C3200 曝光灯故障
C3300 光学系统(agc)故障
C4000 多边电机同步故障
C4010 多边电机稳定状态故障
C4200 Bd稳定状态故障
C6000 定影灯导线损坏
C6020 定影单元热敏电阻器异常高温C6050 定影单元热敏电阻低温异常C6400 过零信号故障
C6420 定影保险丝熔断故障
C7400 显影单元接插件插入故障
C7410 感光鼓单元接插入故障
C7750 感光鼓类型不匹配故障a
C7760 感光鼓类型不匹配故障b
C7800 外部温度热敏电阻损坏
C7810 外部温度热敏电阻短路。

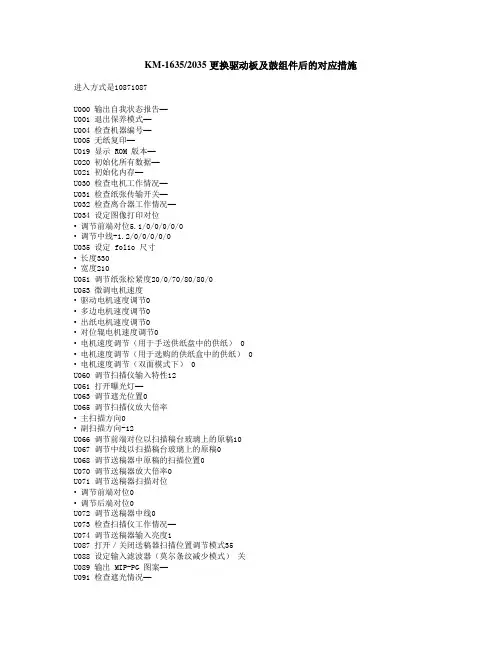

KM-1635/2035更换驱动板及鼓组件后的对应措施进入方式是10871087U000 输出自我状态报告—U001 退出保养模式—U004 检查机器编号—U005 无纸复印—U019 显示 ROM 版本—U020 初始化所有数据—U021 初始化内存—U030 检查电机工作情况—U031 检查纸张传输开关—U032 检查离合器工作情况—U034 设定图像打印对位•调节前端对位5.1/0/0/0/0/0•调节中线-1.2/0/0/0/0/0U035 设定 folio 尺寸•长度330•宽度210U051 调节纸张松紧度20/0/70/80/80/0U053 微调电机速度•驱动电机速度调节0•多边电机速度调节0•出纸电机速度调节0•对位辊电机速度调节0•电机速度调节（用于手送供纸盘中的供纸） 0•电机速度调节（用于选购的供纸盒中的供纸） 0•电机速度调节（双面模式下） 0U060 调节扫描仪输入特性12U061 打开曝光灯—U063 调节遮光位置0U065 调节扫描仪放大倍率•主扫描方向0•副扫描方向-12U066 调节前端对位以扫描稿台玻璃上的原稿10U067 调节中线以扫描稿台玻璃上的原稿0U068 调节送稿器中原稿的扫描位置0U070 调节送稿器放大倍率0U071 调节送稿器扫描对位•调节前端对位0•调节后端对位0U072 调节送稿器中线0U073 检查扫描仪工作情况—U074 调节送稿器输入亮度1U087 打开／关闭送稿器扫描位置调节模式35U088 设定输入滤波器（莫尔条纹减少模式）关U089 输出 MIP-PG 图案—U091 检查遮光情况—U092 自动调节扫描仪—U093 设定曝光浓度等级•文字／文字和图片／图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压•栅极控制电压135•复印间隔60•复印数量50•校正数量10U101 设定其它高压•显影偏压时钟频率27•显影偏压时钟占空45•转印控制电压（较大尺寸） 168•转印控制电压（较小尺寸） 179•转印充电输出关闭定时38•转印充电输出开启定时34•分离控制电压1•分离充电输出开启定时33•分离充电输出关闭定时43U110 检查／清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U158 检查／清除显影计数—U161 设定定影控制温度•初级稳定的定影温度140•二次稳定的定影温度160•复印操作温度 1 170•复印操作温度 2 180•用于定影控制的纸张数5•用于定影控制的纸张数（厚纸） 20U162 强制稳定定影—U163 重设定影故障的数据—U167 检查／清除定影计数—U199 检查定影温度—U200 打开所有 LED —U202 设定 KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000U251 检查／清除保养计数0U252 设定地域日本U253 在单、双计数之间进行切换A3U254 开／关自动启动功能开U255 设定自动清除时间90U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查／清除各供纸位置的复印计数—U903 检查／清除卡纸计数—U904 检查／清除故障显示计数—U905 检查／清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查／清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查／清除机器运转计数—U990 检查／清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出 VTC-PG 图案—KM-1635/2035更换驱动板及鼓组件后的对应措施（1）（2）（3）模式的F07 （复印浓度）调浅，或者维修模式深，数值大浅）调整。
