RICOH 理光 Aficio 180/A250 (STINGER-C1) 数码复印机维修调整/故障码维修呼叫码(A类SC)码清除进入SP5810,键入"1"同时按住照片模式"Photo Mode"键和"(#)"键并保持3秒以上,蜂鸣器响5次表示SC故障码清除成功;响2次表示SC故障码清除失败SMC“系统参数和数据”打印5-992打印SMC(系统参数和数据)报表选择设定数,1:打印SP模式;2:打印UP模式;3:打印记录数据;4:打印全部;5:打印大字形尺寸(传真机用)1,进入SP5-992,键入要打印的参数的代码号,2,按插入键,进入复印模式的显示→选择复印纸尺寸3,按复印键,打印出SMC(系统参数和数据)报表→按插入键退出复印模式返回到SP模式5-801全部内存清除.此SP代码清除存储在NVRAM中的全部设定数据(不包括SP7-003;SP5-811;5-907;5-916一些SBU设定数:4-904-3;4-904-4;4-906;4-909). 在清除全部内存之前要把存储在NVRAM中的全部设定数据上载到闪存储器卡中(见SP5-824"NVRAM的上载"5-824NVRAM数据上载将复印机内BICU板NVRAM中的数据上载,上载到闪存储器卡1,关闭主电源开关,拆下应用的盖板,将闪存储器卡上标有A字的一面朝着机器的外面插入卡槽中,打开主电源开关2,进入SP5824,键入1,按OK键开始上载软件,机器清除闪存储器卡中当前的软件后,将NVRAM中的数据上载,上载到闪存储器卡中大约60秒,关闭主电源开关取下IC卡.用SP5-992打印出1份全部系统参数表SMC(注:无闪存储器卡时,用全部系统参数表中的数据手动改变设定值).进入 SP5-801 键入"1"同时按住"OK"键和"#"键并保持3秒以上,蜂鸣器响5次表示内存清除成功;响2次表示内存清除失败.关闭总开关然后再打开,全部内存被清除,不包括7-003;5-811;5-907;4-940-3,4;4-906;4-909;5-916. 如果在全部内存清除前已把存储在复印机NVRAM中的全部设定数据上载到闪存储器卡中这时执行SP5-825"NVRAM数据下载"把闪存储器卡中的数据再上载到复印机的NVRAM中否则将参照用SP5-992打印出来的1份全部系统参数表,输入变动过的数据,特别是4-904-1;4-904-2;4-905;4-9075-825NVRAM数据下载此SP代码下载存储在闪存储器卡中的设定数据到复印机内BICU中的NVRAM中(不包括SP7-003"复印品总计数(全部模式)";SP5-811;5-920;5-925;5-907;一些SBU设定数:4904-6;4904-7;4905-6；4905-7；4906-3；4907-3),59161,关闭主电源开关,拆下应用的盖板,将闪存储器卡上标有A字的一面朝着机器的外面插入卡槽中,打开主电源开关2,进入SP5825,键入1,按OK键开始下载软件,清除机内NVRAM中当前的软件后,从闪存储器卡,下载软件到机器中BICU的NVRAM中大约60秒,下载失败显示"出错!!!"关闭主电源开关取下IC卡7-908显示保养计数7-909清除保养计数器0: 正常1: 复位键入"1"同时按住照片模式"Photo Mode"键和"OK"键或"(#)"键，蜂鸣器响5次表清除成功;响2次表示清除失败, 5-104A3纸或11″×17″纸双计数0: NO1: 是总计数器和用户码的计数器都双计数5-113选购件计数器型号选择0: 无1:钥匙计数器5-908保养周期[PM]的LED闪烁显示设定0:正常;1:保养周期[PM]的LED闪烁显示保养周期[PM]由SP5912设定5-912保养周期[PM]时间间隔设定[ 1～255 / 100K / 1K张/步]，设定值供SP5908用5-401-1用户密码模式复印0:不能实行用户代码模式;1:可以,注:改变设定值时用户工具的设定也要改7-810清除密码管理负责人的密码0: 正常1: 复位4-909SBU AE变换器的调整调整底色浓度[ 0～255 / 209 / 1/步]4-015-1标准白板读取起始位置调整自动黑边修正时白板扫描开始位置调整[ -3.0～+6.0/ 0.0% /每步0.1毫米],用·/ *键选择+或- ,读取位置离扫描起始位置6毫米,该模式设定值是修正扫描原位到白板距离标准值的偏差,4-015-2标准白板读取宽度调整自动黑边修正时白板扫描(主扫描)长度调整,[ -3.0～+6.0/ 0.0% /每步0.1毫米],用·/ *键选择+或- ,读取宽度标准值5毫米 ,该模式设定值是修正白板扫描(主扫描)长度标准值的偏差,4-908SBU标准白板电平自动调整0: 正常;1: 标准白板电平自动调整 ,稿台放10张A3白纸,键入"1" 按#键点亮曝光灯标准白板浓度电平将自动调整4-913ADF黑边修正的间隔时间[ 0～60 / 30秒/ 1秒/步],此SP模式仅在SP4-950设定值为"ADAM"时才有效1-001-1纸盘进纸,前沿对位调整[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米1-001-2手进纸盘进纸,前沿对位调整[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米1-002-1第1纸路边到边(横向)对位:[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米1-002-2第2纸路边到边(横向)对位:(工作台第1纸路)[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米1-002-3第3纸路边到边(横向)对位:(工作台第2纸路)[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米1-002-4手动进纸边到边(横向)对位调整:[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米注：1002-1为全部纸盘共用，其它纸盘的设定值是以第1纸盘为基础的偏移Offset值注: 以上SP 模式用"测试图象打印模式"SP5-902的No 10打印一张修正范围的测试图象作样板复印调整打印单元空白边宽度调整2-101-1前沿空白调整[0.0 ～9.0/ 2.0 / 1毫米/步]2-101-2后沿空白调整[0.0 ～9.0/ 3.0 / 1毫米/步]2-101-3前边空白调整[0.0 ～9.0/ 2.0 / 1毫米/步]2-101-4后边空白调整[0.0 ～9.0/ 2.0 / 1毫米/步]打印部件主扫描倍率调整2-998主扫描倍率调整[ -0.5～+1.0/ 0.0% /每步0.1%], 标准: ±1% 用·/ *键选择+或-图象扫描器4-13页4-008主扫描倍率调整[ -1.0～+1.0/ 0.0% /每步0.1%], 标准: ±0.5% 用·/ *键选择+或-4-010副扫描前沿对位[ -2.0～+9.0/ 0.0毫米/每步0.1毫米], 标准: 2±1.5毫米用·/ *键选择+或-4-011边到边(主扫描)对位[ -9.0～+6.0/ 0.0毫米/每步0.1毫米], 标准: 2±1.5毫米用·/ *键选择+或-4-012-1前沿空白宽度调整[ 0～9.0/ 1.0毫米 /每步0.1毫米], 当用户要求扫描空白比打印空白大时用4-012-2后沿空白宽度调整[ 0～9.0/ 1.0毫米 /每步0.1毫米], 当用户要求扫描空白比打印空白大时用4-012-3左边空白宽度调整[ 0～9.0/ 1.0毫米 /每步0.1毫米], 当用户要求扫描空白比打印空白大时用4-012-4右边空白宽度调整[ 0～9.0/ 1.0毫米 /每步0.1毫米], 当用户要求扫描空白比打印空白大时用4-101副扫描倍率调整[ -9.0～+9.0/ 0.0% /每步0.1%],, 标准: ±0.5% 用·/ *键选择+或-自动进稿器ADF 4-32页6-006-1ADF 边到边(主扫描)对位[ -5.5～+9.5 / 0.0毫米 / 0.1毫米/步], 用·/ * 键选择+或-标准2±1.5毫米6-006-2ADF 前沿(副扫描)对位[ -5.0～+5.0 / 0.0毫米 / 0.1毫米/步], 用·/ * 键选择+或-标准2±1.5毫米6-006-3ADF 后沿(副扫描)删边[ -3.0～+3.0 / 0.0毫米 / 0.1毫米/步], 用·/ * 键选择+或-标准大于0.5毫米6-007ADF 副扫描倍率[ -0.9～+0.9 / 0.0% / 0.1%/步], 用·/ * 键选择+或-RICOH 理光 Aficio 180/A250 (STINGER-C1) 数码复印机故障码7-2页B类SC码故障的产生可能是检测失误: 可用 OFF/ON 主开关来消除 B类SC码.SC101B曝光灯出错：扫描标准白板时,标准白色电平的数据未正确检测到,而判断为曝光灯未点亮SC120B扫描灯架原位传感器出错1扫描灯架原位传感器,在初始设定或复印过程时未检测到ON状态.SC121B扫描灯架原位传感器出错2扫描灯架原位传感器,在初始设定或复印过程时未检测到OFF状态.SC122B扫描灯架原位传感器出错3扫描灯架原位传感器,在复印过程中灯架返回到原位时检测到ON状态.SC123B扫描灯架原位传感器出错4扫描灯架原位传感器,在复印过程中灯架返回到原位时未检测到ON状态.SC192B SBU标准白板电平自动调整错执行SP4908传感器板单元(SBU)标准白板浓度电平自动调整时检测到出错SC194B图像处理单元IPU白电平检测出错在BICU板的IPU检测白色电平的数据太低SC302B鼓充电辊漏电鼓充电棍电压反馈CFB信号检测到鼓充电辊漏电或OPC鼓组件接触不良SC320B激光多面反射镜电机异常:激光多面反射镜电机ON信号后4秒,没有检测到锁相信号;或检测到锁相信号后,超过200毫秒锁相信号未激励SC321B无激光写入信号(F-门)出错在鼓表面从激光写入开始位置开始经过5毫米,激光写入信号（F门)未变成低电平SC322B激光器同步信号出错在连续5次的100毫秒时间间隔内,主扫描同步检测器板没有检测到激光同步信号SC324B激光二管驱动电流过大:激光二管驱动电流超过100毫安SC391B显影偏压漏泄显影偏压反馈DFB信号检测到显影偏压漏电SC401B转印辊(正极性电流)异常检测到转印辊漏电;未检测到转印棍电流反馈TFB信号SC402B转印辊(负极性电流)异常检测到转印辊漏电;未检测到转印棍电流反馈TFB信号SC500B主电机锁住:主电机ON信号后超过700毫秒未检测到锁相信号;或检测到锁相信号后电机旋转700毫秒,又未检测到锁相信号SC502C第2纸盘升纸故障纸盘升纸电机ON后13秒,上限传感器未激励.SC503C第3纸盘升纸故障纸盘升纸电机ON后13秒,上限传感器未激励.SC506C纸盘工作台主电机锁住纸盘主电机ON后1.5秒没有检测到主电机锁相信号;或检测到锁住信号后1.5秒,又没有检测到锁相信号SC542A定影预热未完成总电源开关ON后50秒,定影热敏电阻检测到的定影温度未达到130度;或70秒后未达到可以复印的温度度SC543A定影超温出错定影热敏电阻检测到定影温度超过231度有1秒SC544A定影低温出错定影热敏电阻检测到定影温度低于100度有1秒SC546A定影温度不稳定定影灯ON后8秒,在10秒的检测间隔内定影温度升高不到3度SC547A零交叉信号出错：在一定的周期内没有检测到零交叉信号SC602B BICU板与ADF板通信错BICU板超过4秒未从ADF板收到响应信号SC630D线路适配器与CSS中心通信错：线路适配器与CSS中心之间CSS(RSS)通信出错(日本国内用)SC691B BICU板与传真机板通信错BICU板与传真机板不能正常通信SC692B BICU板与打印机板通信错BICU板与打印机板不能正常通信SC760B ADF门信号异常输稿器主板与输入/输出板之间的ADF门信号线断开SC900B电气总计数器异常电气总计数器不能正常工作SC901B机械总计数器异常机械总计数器不能正常工作SC921B MSU硬件出错MSU硬件失灵SC980A程序装入出错程序不能正确装入SC981B NVRAM出错NVRAM读/写中检测到出错SC990B BICU板与I/O板通信错BICU板输入/输出(I/O)板不能正确通信;保险丝FU6开路先显示"门打开"和"卡纸",再显示SC990。
C0100 备份内存读／写故障（主控板）C0110 备份内存数据故障（主控板）C0120 感光鼓EEPROM 读／写故障C0150 备份内存读／写故障（驱动板）读写数据不匹配。
C0160 备份内存数据故障（驱动板）C0170 计数故障C0180 机器编号不匹配C0210 主控板和驱动板之间通信故障C0240 选购件打印卡电路板通信故障电源开关打开后120 秒内打印卡电路板不响应。
接插件端子接触不良。
检查接插件的连接情况。
如有必要，请对其进行修理或更换。
主控板或打印卡电路板不良。
更换主控板或打印卡电路板，并检查其是否工作正常。
C0410 选购件送稿器通信故障C0420 选购的第一供纸盒通信故障连续五次通信失败。
供纸盒安装不正确。
C0500 选购的第二供纸盒通信故障连续五次通信失败。
C0510 选购的第三供纸盒通信故障连续五次通信失败。
C0630 DMA 故障在指定时间内，DMA 传输压缩的、解压的、旋转的、重定位的或边空的图像数据都不能完成。
C0800 图像处理故障JAM05 被检测到两次。
C0960 显影器EEPROM 读／写故障读写数据不匹配。
C2000 驱动电机故障C3100 扫描架故障C3200 曝光灯故障C3300 光学系统（AGC）故障C4000 多边电机同步故障C4010 多边电机稳定状态故障C4200 BD 稳定状态故障多边电机旋转稳定后，MIC 检测C6000 定影灯导线损坏C6020 定影单元热敏电阻器异常高温C6050 定影单元热敏电阻器低温异常C6420 定影保险丝熔断故障C7400 显影单元接插件插入故障C7410 感光鼓单元接插件插入故障C7750 感光鼓类型不匹配故障AC7760 感光鼓类型不匹配故障BC7800 外部温度热敏电阻损坏C7810 外部温度热敏电阻短路。
![[资料]京瓷维修手册](https://uimg.taocdn.com/9b7d5be1ba4cf7ec4afe04a1b0717fd5360cb225.webp)

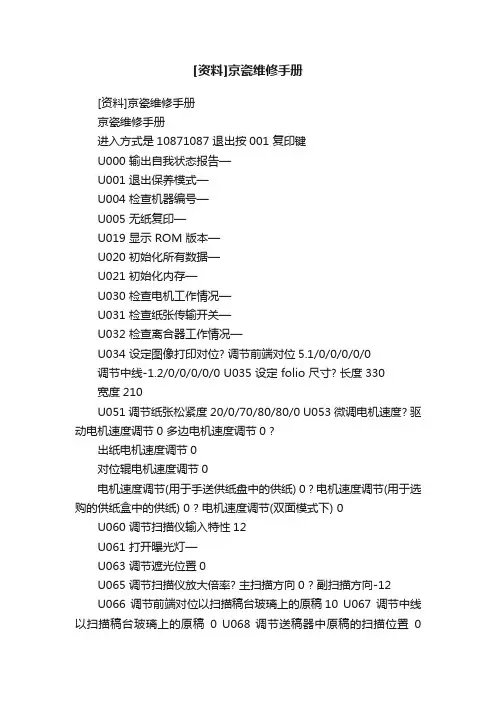

[资料]京瓷维修手册[资料]京瓷维修手册京瓷维修手册进入方式是10871087 退出按001 复印键U000 输出自我状态报告—U001 退出保养模式—U004 检查机器编号—U005 无纸复印—U019 显示 ROM 版本—U020 初始化所有数据—U021 初始化内存—U030 检查电机工作情况—U031 检查纸张传输开关—U032 检查离合器工作情况—U034 设定图像打印对位? 调节前端对位5.1/0/0/0/0/0调节中线-1.2/0/0/0/0/0 U035 设定 folio 尺寸? 长度330宽度210U051 调节纸张松紧度20/0/70/80/80/0 U053 微调电机速度? 驱动电机速度调节0 多边电机速度调节0 ?出纸电机速度调节0对位辊电机速度调节0电机速度调节(用于手送供纸盘中的供纸) 0 ? 电机速度调节(用于选购的供纸盒中的供纸) 0 ? 电机速度调节(双面模式下) 0U060 调节扫描仪输入特性12U061 打开曝光灯—U063 调节遮光位置0U065 调节扫描仪放大倍率? 主扫描方向0 ? 副扫描方向-12U066 调节前端对位以扫描稿台玻璃上的原稿10 U067 调节中线以扫描稿台玻璃上的原稿0 U068 调节送稿器中原稿的扫描位置0U070 调节送稿器放大倍率0 U071 调节送稿器扫描对位? 调节前端对位0 ? 调节后端对位0U072 调节送稿器中线0U073 检查扫描仪工作情况—U074 调节送稿器输入亮度1U087 打开,关闭送稿器扫描位置调节模式35 U088 设定输入滤波器(莫尔条纹减少模式) 关 U089 输出 MIP-PG 图案—U091 检查遮光情况—U092 自动调节扫描仪—U093 设定曝光浓度等级? 文字,文字和图片,图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压? 栅极控制电压135 ? 复印间隔60复印数量50校正数量10U101 设定其它高压? 显影偏压时钟频率27 ? 显影偏压时钟占空45转印控制电压(较大尺寸) 168 ? 转印控制电压(较小尺寸) 179 ? 转印充电输出关闭定时38转印充电输出开启定时34分离控制电压1分离充电输出开启定时33分离充电输出关闭定时43U110 检查,清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U158 检查,清除显影计数—U161 设定定影控制温度? 初级稳定的定影温度140二次稳定的定影温度160复印操作温度 1 170复印操作温度 2 180用于定影控制的纸张数5用于定影控制的纸张数(厚纸) 20 U162 强制稳定定影—U163 重设定影故障的数据—U167 检查,清除定影计数—U199 检查定影温度—U200 打开所有 LED —U202 设定 KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关 U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000 U251 检查,清除保养计数0 U252 设定地域日本U253 在单、双计数之间进行切换A3 U254 开,关自动启动功能开U255 设定自动清除时间90U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查,清除各供纸位置的复印计数—U903 检查,清除卡纸计数—U904 检查,清除故障显示计数—U905 检查,清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查,清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查,清除机器运转计数—U990 检查,清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出 VTC-PG 图案—KM-1620自诊断功能KM-1620配备自诊断功能。

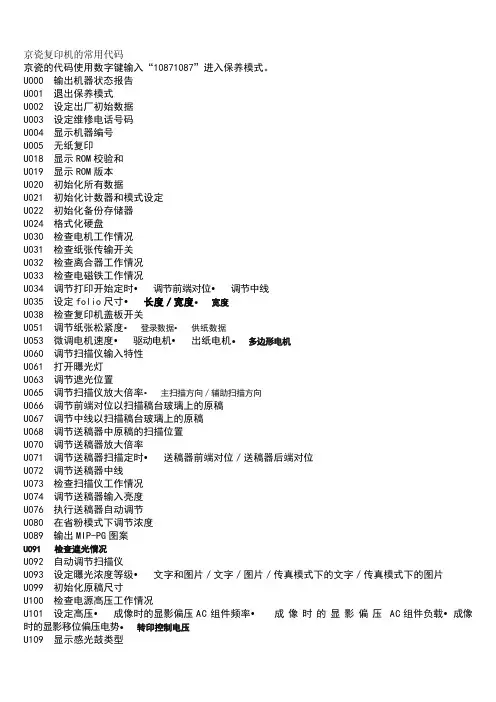

京瓷复印机的常用代码京瓷的代码使用数字键输入“10871087”进入保养模式。
U000 输出机器状态报告U001 退出保养模式U002 设定出厂初始数据U003 设定维修电话号码U004 显示机器编号U005 无纸复印U018 显示ROM校验和U019 显示ROM版本U020 初始化所有数据U021 初始化计数器和模式设定U022 初始化备份存储器U024 格式化硬盘U030 检查电机工作情况U031 检查纸张传输开关U032 检查离合器工作情况U033 检查电磁铁工作情况U034 调节打印开始定时•调节前端对位•调节中线U035 设定folio尺寸•长度／宽度•宽度U038 检查复印机盖板开关U051 调节纸张松紧度•登录数据•供纸数据U053 微调电机速度•驱动电机•出纸电机•多边形电机U060 调节扫描仪输入特性U061 打开曝光灯U063 调节遮光位置U065 调节扫描仪放大倍率•主扫描方向／辅助扫描方向U066 调节前端对位以扫描稿台玻璃上的原稿U067 调节中线以扫描稿台玻璃上的原稿U068 调节送稿器中原稿的扫描位置U070 调节送稿器放大倍率U071 调节送稿器扫描定时•送稿器前端对位／送稿器后端对位U072 调节送稿器中线U073 检查扫描仪工作情况U074 调节送稿器输入亮度U076 执行送稿器自动调节U080 在省粉模式下调节浓度U089 输出MIP-PG图案U091 检查遮光情况U092 自动调节扫描仪U093 设定曝光浓度等级•文字和图片／文字／图片／传真模式下的文字／传真模式下的图片U099 初始化原稿尺寸U100 检查电源高压工作情况U101 设定高压•成像时的显影偏压AC组件频率•成像时的显影偏压AC组件负载•成像时的显影移位偏压电势•转印控制电压U109 显示感光鼓类型U110 检查／清除感光鼓计数U112 设定墨粉清扫操作•墨粉清扫时间•显影偏压定时U113 执行感光鼓清扫U130 显影剂初始设定U144 设定墨粉装入操作U150 检查墨粉传感器和开关U157 检查／清除显影驱动时间U158 检查显影计数U161 设定定影控制温度•复印时的控制温度•第一稳定定影温度•第二稳定定影温度•定影加热器M的关闭时间•大尺寸复印时的定影纠正温度•中等尺寸复印时的定影纠正温度•小尺寸复印时的定影纠正温度•低温和低湿度时的定影温度增加值•高温和高湿度时的定影温度减少值•双面复印时的定影温度减少值U162 强制稳定定影U163 重置定影故障的数据U165 检查定影计数U196 打开定影加热器U198 设定定影相位控制U199 检查定影温度U200 打开所有LED U201初始化触摸面板U202 设定KMAS主监视系统U203 检查送稿器的工作情况U204 设定是否安装了钥匙计数卡或钥匙计数器U206 设定是否安装了用户投币机U207 检查操作面板上按键的工作情况U208 为3000张大容量纸盒设定纸张尺寸U236 为内置装订器的出纸部设定限量U237 设定装订器堆叠数量U243 检查送稿器电机、电磁铁和离合器的工作情况U244 检查送稿器各开关U245 检查信息U246 设定装订器•纸张的松紧度•小册子装订位置调节•边对位指针停止位置U247 检查3000张大容量纸盒和选购供纸盒的工作情况U249 检查选购装置的出纸U250 设定保养周期U251 检查／清除保养计数U252 设定地域U253 在单计数和双计数间切换U254 打开／关闭自动开始功能U255 设定自动清除时间U258 在检测到墨粉用尽时切换复印操作U260 更改复印计数定时U264 设定日期显示顺序U265 设定OEM购买方代码U266 设定一定天数后自动删除文件U274 设定激光扫描仪装置类型U277 设定自动应用更改时间U326 设定黑线清洁指示U328 边出纸设定U330 在分页操作下设定进入堆叠模式的纸张数量U331 设定出纸U332 设定尺寸转换系数U341 为打印功能设定指定的供纸位置U342 设定出纸限制U343 在双面／单面复印模式间切换U344 设定预热／节能模式U345 设定保养到期指示值U346 设定睡眠模式操作U402 调节图像打印的预留装订边U403 调节稿台玻璃上的原稿扫描预留装订边U404 调节送稿器中的原稿扫描预留装订边U407 调节内存图像打印前端对位U504 初始化扫描仪NIC U505设定数据基本辅助U506 设定超时U508 设定LDAPU901检查／清除各供纸位置的复印计数U902检查／清除装订器打孔计数U903检查／清除卡纸计数U904检查／清除故障显示计数U905检查／清除选购件装置的计数U906重置部分操作控制U908更改总计数值U910清除覆盖率数据U911检查／清除各种纸张尺寸的复印计数U917设定备份数据读／写U920检查复印计数U925检查／清除系统错误计数U926重写FAX程序U927清除所有复印计数和机器使用寿命计数U928检查机器使用寿命计数U941设定优先供纸盒的优先缩放倍率U960输出机器使用的环境表U988 ID代码扫描仪计数模式设定U989硬盘ScandiskU990检查／清除曝光灯亮起时间U991检查／清除扫描仪计数U993输出VTC-PG图案1、京瓷KM2020复印机如何查看复印总张数按住停止键不松手，直到显示出两组三位数（（资料素材和资料部分来自网络，供参考。

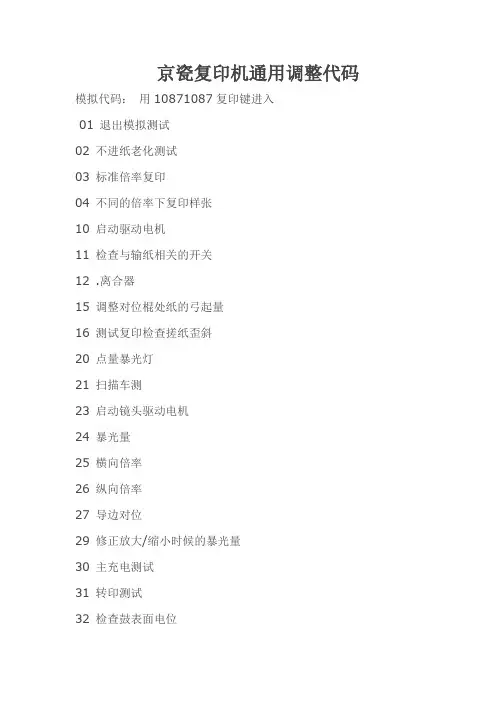

京瓷复印机通用调整代码模拟代码：用10871087复印键进入
01 退出模拟测试
02 不进纸老化测试
03 标准倍率复印
04 不同的倍率下复印样张
10 启动驱动电机
11 检查与输纸相关的开关
12 .离合器
15 调整对位棍处纸的弓起量
16 测试复印检查搓纸歪斜
20 点量暴光灯
21 扫描车测
23 启动镜头驱动电机
24 暴光量
25 横向倍率
26 纵向倍率
27 导边对位
29 修正放大/缩小时候的暴光量
30 主充电测试
31 转印测试
32 检查鼓表面电位
40 向刮板加粉(前门须打开) 。
42 空白暴光灯点亮
46 定影温度
50 面板全亮
54 侧向空白边
60 调载体
61 强制加粉
62 设定和检查墨粉控制电位
70 初始化备用存储器数据。
71设定维修计数器预设值
72 设定维修记数
74 卡纸设定
76 设定搓纸计数
77 初始化鼓驱动时间
80 检测到AP(加粉)电压后选择复印机的操作82 设定光学风扇控制。
83 暴光灯的温度修正值
84 设定自动清除时间
85 设定自动保温时间
86 设定自动关机时间93 设定存储器开关
97 镜头焦距分组设。

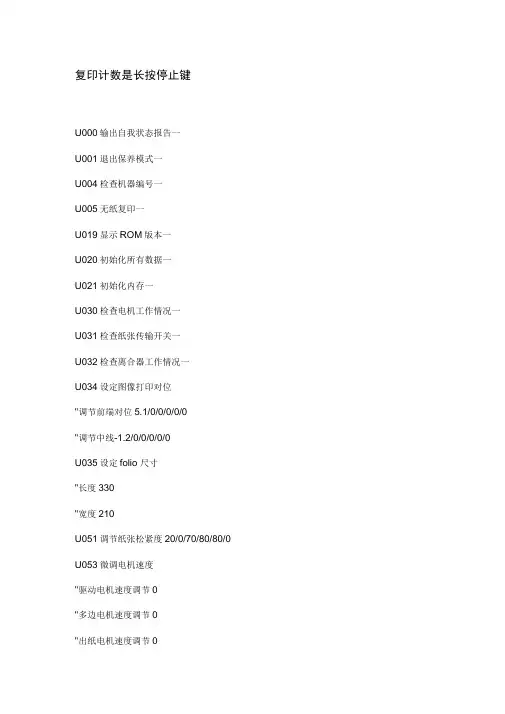

复印计数是长按停止键U000输出自我状态报告一U001退出保养模式一U004检查机器编号一U005无纸复印一U019显示ROM版本一U020初始化所有数据一U021初始化内存一U030检查电机工作情况一U031检查纸张传输开关一U032检查离合器工作情况一U034设定图像打印对位"调节前端对位5.1/0/0/0/0/0"调节中线-1.2/0/0/0/0/0U035设定folio 尺寸"长度330"宽度210U051调节纸张松紧度20/0/70/80/80/0 U053微调电机速度"驱动电机速度调节0"多边电机速度调节0"出纸电机速度调节0"对位辊电机速度调节0"电机速度调节（用于手送供纸盘中的供纸）0 "电机速度调节（用于选购的供纸盒中的供纸）0 "电机速度调节（双面模式下）0U060调节扫描仪输入特性12U061打开曝光灯一U063调节遮光位置0U065调节扫描仪放大倍率"主扫描方向0"副扫描方向-12U066调节前端对位以扫描稿台玻璃上的原稿10U067调节中线以扫描稿台玻璃上的原稿0U068调节送稿器中原稿的扫描位置0U070调节送稿器放大倍率0U071调节送稿器扫描对位"调节前端对位0"调节后端对位0U072调节送稿器中线0U073检查扫描仪工作情况一U074调节送稿器输入亮度1U087打开/关闭送稿器扫描位置调节模式35U088设定输入滤波器（莫尔条纹减少模式）关U089输出MIP-PG图案一U091检查遮光情况一U158 检查／清除显影计数—U092 自动调节扫描仪—U093 设定曝光浓度等级" 文字／文字和图片／图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压" 栅极控制电压135" 复印间隔60" 复印数量50" 校正数量10U101 设定其它高压显影偏压时钟频率27显影偏压时钟占空45转印控制电压（较大尺寸）168转印控制电压（较小尺寸）179转印充电输出关闭定时38转印充电输出开启定时34分离控制电压1分离充电输出开启定时33分离充电输出关闭定时43U110 检查／清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U161 设定定影控制温度" 初级稳定的定影温度140" 二次稳定的定影温度160" 复印操作温度1 170" 复印操作温度2 180" 用于定影控制的纸张数5" 用于定影控制的纸张数（厚纸）20U162 强制稳定定影—U163 重设定影故障的数据—U167 检查／清除定影计数—U199 检查定影温度—U200 打开所有LED —U202 设定KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000U251 检查／清除保养计数0U252 设定地域日本U253 在单、双计数之间进行切换A3U254 开／关自动启动功能开U255 设定自动清除时间90U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查／清除各供纸位置的复印计数—U903 检查／清除卡纸计数—U904 检查／清除故障显示计数—U905 检查／清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查／清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查／清除机器运转计数—U990 检查／清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出VTC-PG 图案—KM-1620自诊断功能KM-1620配备自诊断功能。
京瓷复印机维修调整通用代码模拟代码：用10871087复印键进入
01 退出模拟测试
02 不进纸老化测试
03 标准倍率复印
04 不同的倍率下复印样张
10 启动驱动电机
11 检查与输纸相关的开关
12 .离合器
15 调整对位棍处纸的弓起量
16 测试复印检查搓纸歪斜
20 点量暴光灯
21 扫描车测
23 启动镜头驱动电机
24 暴光量
25 横向倍率
26 纵向倍率
27 导边对位
29 修正放大/缩小时候的暴光量
30 主充电测试
31 转印测试
32 检查鼓表面电位
40 向刮板加粉（前门须打开）
42 空白暴光灯点亮
46 定影温度
50 面板全亮
54 侧向空白边
60 调载体
61 强制加粉
62 设定和检查墨粉控制电位
70 初始化备用存储器数据
71 设定维修计数器预设值
72 设定维修记数
74 卡纸设定
76 设定搓纸计数
77 初始化鼓驱动时间
80 检测到AP（加粉）电压后选择复印机的操作
82 设定光学风扇控制
83 暴光灯的温度修正值
84 设定自动清除时间
85 设定自动保温时间
86 设定自动关机时间
93 设定存储器开关
97 镜头焦距分组设。

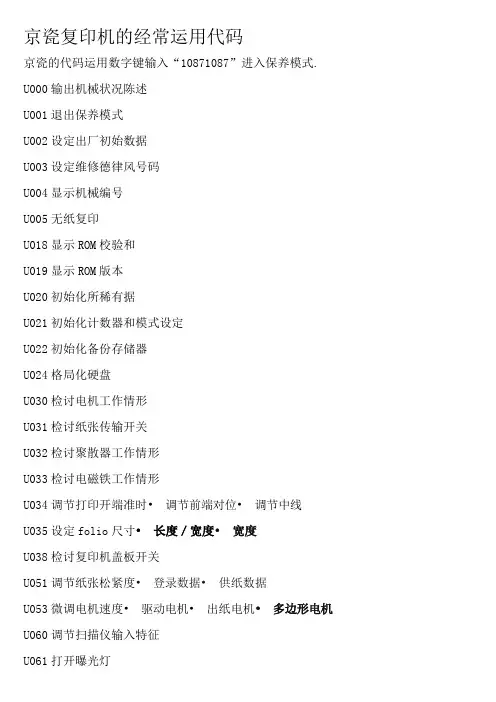

京瓷复印机的经常运用代码京瓷的代码运用数字键输入“10871087”进入保养模式.U000输出机械状况陈述U001退出保养模式U002设定出厂初始数据U003设定维修德律风号码U004显示机械编号U005无纸复印U018显示ROM校验和U019显示ROM版本U020初始化所稀有据U021初始化计数器和模式设定U022初始化备份存储器U024格局化硬盘U030检讨电机工作情形U031检讨纸张传输开关U032检讨聚散器工作情形U033检讨电磁铁工作情形U034调节打印开端准时•调节前端对位•调节中线U035设定folio尺寸•长度／宽度•宽度U038检讨复印机盖板开关U051调节纸张松紧度•登录数据•供纸数据U053微调电机速度•驱动电机•出纸电机•多边形电机U060调节扫描仪输入特征U061打开曝光灯U063调节遮光地位U065调节扫描仪放大倍率•主扫描偏向／帮助扫描偏向U066调节前端对位以扫描稿台玻璃上的原稿U067调节中线以扫描稿台玻璃上的原稿U068调节送稿器华夏稿的扫描地位U070调节送稿器放大倍率U071调节送稿器扫描准时•送稿器前端对位／送稿器后端对位U072调节送稿器中线U073检讨扫描仪工作情形U074调节送稿器输入亮度U076履行送稿器主动调节U080在省粉模式下调节浓度U089输出MIP-PG图案U091检讨遮光情形U092主动调节扫描仪U093设定曝光浓度等级•文字和图片／文字／图片／传真模式下的文字／传真模式下的图片U099初始化原稿尺寸U100检讨电源高压工作情形U101设定高压•成像时的显影偏压AC组件频率•成像时的显影偏压AC组件负载•成像时的显影移位偏压电势•转印掌握电压U109显示感光鼓类型U110检讨／消除感光鼓计数U112设定墨粉清扫操纵•墨粉清扫时光•显影偏压准时U113履行感光鼓清扫U130显影剂初始设定U144设定墨粉装入操纵U150检讨墨粉传感器和开关U157检讨／消除显影驱动时光U158检讨显影计数U161设定定影掌握温度•复印时的掌握温度•第一稳固定影温度•第二稳固定影温度•定影加热器M的封闭时光•大尺寸复印时的定影改正温度•中等尺寸复印时的定影改正温度•小尺寸复印时的定影改正温度•低平和低湿度时的定影温度增长值•高温和高湿度时的定影温度削减值•双面复印时的定影温度削减值U162强迫稳固定影U163重置定影故障的数据U165检讨定影计数U196打开定影加热器U198设定定影相位掌握U199检讨定影温度U200打开所有LED U201初始化触摸面板U202设定KMAS主监督体系U203检讨送稿器的工作情形U204设定是否装配了钥匙计数卡或钥匙计数器U206设定是否装配了用户投币机U207检讨操纵面板上按键的工作情形U208为3000张大容量纸盒设定纸张尺寸U236为内置装订器的出纸部设定限量U237设定装订器堆叠数目U243检讨送稿器电机.电磁铁和聚散器的工作情形U244检讨送稿器各开关U245检讨信息U246设定装订器•纸张的松紧度•小册子装订地位调节•边对位指针停滞地位U247检讨3000张大容量纸盒和选购供纸盒的工作情形U249检讨选购装配的出纸U250设定保养周期U251检讨／消除保养计数U252设定地域U253在单计数和双计数间切换U254打开／封闭主动开端功效U255设定主动消除时光U258在检测到墨粉用尽时切换复印操纵U260更改复印计数准时U264设定日期显示次序U265设定OEM购置方代码U266设定必定天数后主动删除文件U274设定激光扫描仪装配类型U277设定主动运用更改时光U326设定黑线干净指导U328边出纸设定U330在分页操纵下设定进入堆叠模式的纸张数目U331设定出纸U332设定尺寸转换系数U341为打印功效设定指定的供纸地位U342设定出纸限制U343在双面／单面复印模式间切换U344设定预热／节能模式U345设定保养到期指导值U346设定睡眠模式操纵U402调节图像打印的预留装订边U403调节稿台玻璃上的原稿扫描预留装订边U404调节送稿器中的原稿扫描预留装订边U407调节内存图像打印前端对位U504初始化扫描仪NIC U505设定命据根本帮助U506设定超时U508设定LDAPU901检讨／消除各供纸地位的复印计数U902检讨／消除装订器打孔计数U903检讨／消除卡纸计数U904检讨／消除故障显示计数U905检讨／消除选购件装配的计数U906重置部分操纵掌握U908更改总计数值U910消除笼罩率数据U911检讨／消除各类纸张尺寸的复印计数U917设定备份数据读／写U920检讨复印计数U925检讨／消除体系错误计数U926重写FAX程序U927消除所有复印计数和机械运用寿命计数U928检讨机械运用寿命计数U941设定优先供纸盒的优先缩放倍率U960输出机械运用的情形表U988 ID代码扫描仪计数模式设定U989硬盘ScandiskU990检讨／消除曝光灯亮起时光U991检讨／消除扫描仪计数U993输出VTC-PG图案1.京瓷KM2020复印机若何检讨复印总张数按住停滞键不松手,直到显示出两组三位数（。

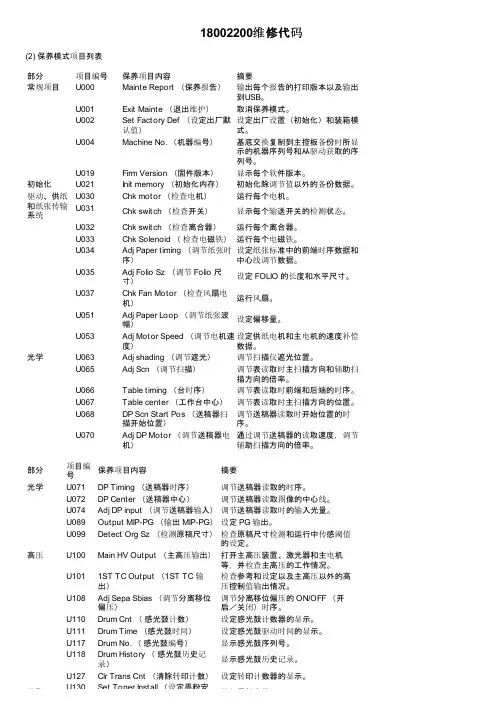

18002200维修代码(2) 保养模式项目列表部分项目编号保养项目内容摘要常规项目U000Mainte Report （保养报告）输出每个报告的打印版本以及输出到USB。
U001Exit Mainte （退出维护）取消保养模式。
U002Set Factory Def （设定出厂默认值）设定出厂设置（初始化）和装箱模式。
U004Machine No. （机器编号）基底交换复制到主控板备份时所显示的机器序列号和从驱动获取的序列号。
U019Firm Version （固件版本）显示每个软件版本。
初始化U021Init memory （初始化内存）初始化除调节值以外的备份数据。
驱动、供纸和纸张传输系统U030Chk motor （检查电机）运行每个电机。
U031Chk switch （检查开关）显示每个输送开关的检测状态。
U032Chk switch （检查离合器）运行每个离合器。
U033Chk Solenoid （检查电磁铁）运行每个电磁铁。
U034Adj Paper timing （调节纸张时序）设定纸张标准中的前端时序数据和中心线调节数据。
U035Adj Folio Sz （调节 Folio 尺寸）设定 FOLIO 的长度和水平尺寸。
U037Chk Fan Motor （检查风扇电机）运行风扇。
U051Adj Paper Loop （调节纸张波幅）设定偏移量。
U053Adj Motor Speed （调节电机速度）设定供纸电机和主电机的速度补偿数据。
光学U063Adj shading （调节遮光）调节扫描仪遮光位置。
U065Adj Scn （调节扫描）调节表读取时主扫描方向和辅助扫描方向的倍率。
U066Table timing （台时序）调节表读取时前端和后端的时序。
U067Table center （工作台中心）调节表读取时主扫描方向的位置。
U068DP Scn Start Pos （送稿器扫描开始位置）调节送稿器读取时开始位置的时序。

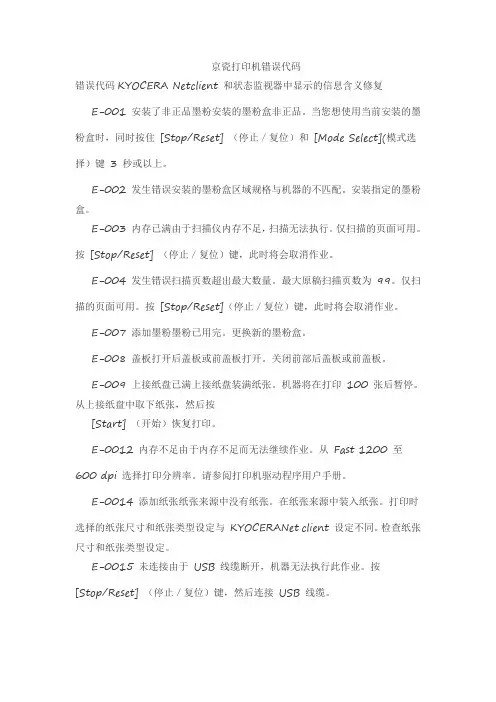

京瓷打印机错误代码错误代码KYOCERA Netclient 和状态监视器中显示的信息含义修复E-001 安装了非正品墨粉安装的墨粉盒非正品。
当您想使用当前安装的墨粉盒时，同时按住 [Stop/Reset] （停止／复位）和 [Mode Select](模式选择）键 3 秒或以上。
E-002 发生错误安装的墨粉盒区域规格与机器的不匹配。
安装指定的墨粉盒。
E-003 内存已满由于扫描仪内存不足，扫描无法执行。
仅扫描的页面可用。
按 [Stop/Reset] （停止／复位）键，此时将会取消作业。
E-004 发生错误扫描页数超出最大数量。
最大原稿扫描页数为 99。
仅扫描的页面可用。
按 [Stop/Reset]（停止／复位）键，此时将会取消作业。
E-007 添加墨粉墨粉已用完。
更换新的墨粉盒。
E-008 盖板打开后盖板或前盖板打开。
关闭前部后盖板或前盖板。
E-009 上接纸盘已满上接纸盘装满纸张。
机器将在打印 100 张后暂停。
从上接纸盘中取下纸张，然后按[Start] （开始）恢复打印。
E-0012 内存不足由于内存不足而无法继续作业。
从 Fast 1200 至600 dpi 选择打印分辨率。
请参阅打印机驱动程序用户手册。
E-0014 添加纸张纸张来源中没有纸张。
在纸张来源中装入纸张。
打印时选择的纸张尺寸和纸张类型设定与 KYOCERANet client 设定不同。
检查纸张尺寸和纸张类型设定。
E-0015 未连接由于 USB 线缆断开，机器无法执行此作业。
按[Stop/Reset] （停止／复位）键，然后连接 USB 线缆。
E-0017 - 未连接 USB 线缆。
按 [Stop/Reset] （停止／复位）键，然后连接 USB 线缆。
无法找到 KYOCERA 客户端工具或相应的打印机驱动程序。
按[Stop/Reset] （停止／复位）键。
打开 KYOCERA 客户端工具或安装相应的打印机驱动程序。
E-0018 - 打印文件夹中不存在此文件。
京瓷1620代码维修方式 进入方式是10871087 退出按001 复印键 U000 输出自我状态报告— U001 退出保养模式— U004 检查机器编号— U005 无纸复印— U019 显示 ROM 版本— U020 初始化所有数据— U021 初始化内存— U030 检查电机工作情况— U031 检查纸张传输开关— U032 检查离合器工作情况— U034 设定图像打印对位 " 调节前端对位5.1/0/0/0/0/0 " 调节中线-1.2/0/0/0/0/0 U035 设定 folio 尺寸 " 长度330 " 宽度210 U051 调节纸张松紧度20/0/70/80/80/0 U053 微调电机速度 " 驱动电机速度调节0 " 多边电机速度调节0 " 出纸电机速度调节0 " 对位辊电机速度调节0 " 电机速度调节（用于手送供纸盘中的供纸） 0 " 电机速度调节（用于选购的供纸盒中的供纸） 0 " 电机速度调节（双面模式下） 0 U060 调节扫描仪输入特性12 U061 打开曝光灯— U063 调节遮光位置0 U065 调节扫描仪放大倍率 " 主扫描方向0 " 副扫描方向-12 U066 调节前端对位以扫描稿台玻璃上的原稿10 U067 调节中线以扫描稿台玻璃上的原稿0 U068 调节送稿器中原稿的扫描位置0 U070 调节送稿器放大倍率0 U071 调节送稿器扫描对位 " 调节前端对位0 " 调节后端对位0 U072 调节送稿器中线0 U073 检查扫描仪工作情况— U074 调节送稿器输入亮度1 U087 打开／关闭送稿器扫描位置调节模式35 U088 设定输入滤波器（莫尔条纹减少模式） 关 U089 输出 MIP-PG 图案— U091 检查遮光情况— U092 自动调节扫描仪— U093 设定曝光浓度等级 " 文字／文字和图片／图片模式0/0/0 U099 检查原稿尺寸检测—
U100 设定主充电高压 " 栅极控制电压135 " 复印间隔60 " 复印数量50 " 校正数量10 U101 设定其它高压 " 显影偏压时钟频率27 " 显影偏压时钟占空45 " 转印控制电压（较大尺寸） 168 " 转印控制电压（较小尺寸） 179 " 转印充电输出关闭定时38 " 转印充电输出开启定时34 " 分离控制电压1 " 分离充电输出开启定时33 " 分离充电输出关闭定时43 U110 检查／清除感光鼓计数— U130 墨粉装入模式— U144 设定墨粉装入操作0 U158 检查／清除显影计数— U161 设定定影控制温度 " 初级稳定的定影温度140 " 二次稳定的定影温度160 " 复印操作温度 1 170 " 复印操作温度 2 180 " 用于定影控制的纸张数5 " 用于定影控制的纸张数（厚纸） 20 U162 强制稳定定影— U163 重设定影故障的数据— U167 检查／清除定影计数— U199 检查定影温度— U200 打开所有 LED — U202 设定 KMAS 主监视系统— U203 单独操作送稿器— U204 设定是否有钥匙计数卡或钥匙计数器关 U207 检查操作面板键— U243 检查送稿器电机和电磁铁的工作情况— U244 检查送稿器各开关— U250 设定保养周期150000 U251 检查／清除保养计数0 U252 设定地域日本 U253 在单、双计数之间进行切换A3 U254 开／关自动启动功能开 U255 设定自动清除时间90 U258 检测到墨粉用尽时，切换复印操作单张模式 U260 改变复印计数定时出纸后 U265 设定地域规格0 U332 设定尺寸转换系数1.0 U342 设定出纸限制开 U345 设定保养到期指示值—
U402 调节图像打印的预留装订边— U403 调节稿台玻璃上的原稿扫描预留装订边— U404 调节送稿器中的原稿扫描预留装订边— U407 调节内存图像打印前端对位— U901 检查／清除各供纸位置的复印计数— U903 检查／清除卡纸计数— U904 检查／清除故障显示计数— U905 检查／清除送稿器计数— U908 检查总计数— U910 清除覆盖率数据— U911 检查／清除各种纸张尺寸的复印计数— U927 清除计数器— U928 检查／清除机器运转计数— U990 检查／清除曝光灯亮起时间— U991 检查扫描仪计数— U993 输出 VTC-PG 图案— KM-1620自诊断功能
KM-1620配备自诊断功能。当机器检测到问题时，复印不能执行。而“C”和010与781之间的某个数字会交替出现，以表明故障性质。
排除故障后，通过打开和关闭前盖板，或关闭和打开电源开关，自诊断功能可被重设。 KM-1620自诊断代码 C010(A010*) 代码含义：备份内存读/写故障（主控板）·读写数据不匹配。 原因分析：备份RAM或主控板不良 解决方法：更换主控板，并检查其是否不正常 C011(A011*) 代码含义：备份内容数据故障（主控板）·备份内存指定区域内的数据与指定数值不匹配。 原因分析：备份内存数据出现故障。 解决方法：将安全开关关闭后再打开，并执行保养项目U020以再次设定备份内存数据的内容。 原因分析：备份RAM不良。 解决方法：如果重设备份内存内容后显示C011，请更换备份RAM或主控板。 C015(A015*) 代码含义：备份内存读/写故障（驱动板）·读写数据不匹配。 原因分析：备份RAM或驱动板不良。 解决方法：更换驱动板，并检查其是否不正常。 C016(A016*) －备份内存数据故障（驱动板）·备份内存指定区域内数据与指定数值不匹配。 原因分析：备份RAM或主控板不良 解决方法：将安全开关关闭后再打开，并执行保养项目U020以再次设定备份内存数据的内容。 原因分析：备份RAM不良。 解决方法：如果重设备份内存内容后显示C016，请更换备份RAM或驱动板。 C0170 －计数故障·当电源打开时，主控板驱动板上的总计数和扫描计数都不正常。 原因分析：主控板或驱动板不良。 解决方法：更换主控板或驱动板，并检查其是否工作正常。 C018 －机器编号不匹配·当电源打开时，机器编号与主控板和驱动板不匹配。 原因分析：未安装正确的EEPROM。 解决方法：安装正确的EEPROM。如果问题仍未解决，请怀服务管理部门联系。 原因分析：EEPROM数据损坏 解决方法：请与服务管理部门联系。 C021(A021*) －主控板和驱动板之间通信故障·当电源打开时，机器三秒钟未检测到SBSY低电平和SDIR高电平。 原因分析：接插件端子接触不良。 解决方法：检查主控板上的YC6接插件和驱动板上的YC1接插件的连接情况，以及接插件端子的连通性。如有必要，请对其进行修理或更换。 原因分析：主控板或驱动板不良。 解决方法：更主控板或驱动板，并检查其是否工作正常。 C041(A041*) 代码含义：选购的送稿器通信故障·当电源打开时，机器三秒钟未检测到连续五次通信失败。 原因分析：未正确安装送稿器。 解决方法：检查送稿器安装状态，若安装不当请调节。 原因分析：主控板或送稿器驱支板不良。 解决方法：更换主控板或送稿器驱动板，并检查其是否工作正常。 C042(A042*) －选购的第一供纸盒通信故障·连续五次通信失败。 原因分析：供纸盒安装不正确。 解决方法：检查供纸盒的安装情况，若安装不当请调节。 原因分析：主控板或纸盒控制板不良。 解决方法：更换主控板或纸盒控制板，并检查其是否工作正常。 C050(A050*) 代码含义：选购的第二供纸盒通信故障·连续五次通信失败。 原因分析：供纸盒安装不正确。 解决方法：检查供纸盒的安装情况，若安装不当请调节。 原因分析：主控板或纸盒控制板不良。 解决方法：更换主控板或纸盒控制板，并检查其是否工作正常。 C051(A051*) 代码含义：选购的第三供纸盒通信故障·连续五次通信失败。 原因分析：供纸盒安装不正确。 解决方法：检查供纸盒的安装情况，若安装不当请调节。 原因分析：主控板或纸盒控制板不良。 解决方法：更换主控板或纸盒控制板，并检查其是否工作正常。 C061(A061*) 代码含义：位图（DIMM）故障·位图DRAM的数据或地址总线出现故障。 原因分析：主控板不良。 解决方法：更换主控板，并检查其是否工作正常。 原因分析：DIMM安装不正确。 解决方法：检查DIMM是否正确插入主控板上的插座。 原因分析：DIMM安装不良。 解决方法：更换DIMM，并检查其是否工作正常。 C062(A062*) 代码含义：内存输入接口故障·图像传输开始后10秒内未完成读入一幅图像。 原因分析：主控板不良 解决方法：更换主控板，并检查其是否工作正常。 C063(A063*) 代码含义：DMA故障·在指定时间内，DMA传输压缩的、解压的、旋转的、重定位的或边空的图像数据都不能完成。 原因分析：主控板不良 解决方法：更换主控板，并检查其是否工作正常。 C080(A080*) 代码含义：图像处理故障·J05被检测到两次。 原因分析：驱动板不良。 解决方法：更换驱动板，并检查其是否工作正常。 C200 代码含义：驱动电机故障·驱动电机打开1秒之后，LOCK ALM信号保持高电平1秒。 原因分析：驱动电机的插接件端子接触不良。 解决方法：重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不能连通，请修补或更换电缆。 原因分析：驱动电机的旋转控制电路不良。 解决方法：更换驱动电机。 原因分析：驱动传输系统不良。 解决方法：检查各辊和齿轮是否旋转顺畅。如果不顺畅，请对轴套和齿轮进行润滑。检查是否有齿轮损坏，如果有，请更换。 C310 代码含义：扫描架故障·当电源打开或复印放置在稿台玻璃上的文件时，初始位置不正确。
