第1章习题解答1.1把下列二进制数转换成十进制数①10010110；②11010100；③0101001；④10110.111；⑤101101.101；⑥0.01101。
[解] 直接用多项式法转换成十进制数① (10010110)B = (1⨯2 7+1⨯24 + 1⨯22 +1⨯21)D = (150)D=150② (11010100)B = 212③ (0101001)B = 41④ (10110.111)B = 22.875⑤ (101101.101)B = 45.625⑥ (0.01101)B = 0.406251.2把下列十进制数转换为二进制数①19；② 64；③ 105；④ 1989；⑤ 89.125；⑥ 0.625。
[解] 直接用基数乘除法① 19= (10011)B② 64= (1000000)B③ 105 = (1101001)B④ 1989 = (11111000101)B⑤ 89.125 = (1011001.001)B⑥ 0.625= (0.101)B1.3把下列十进制数转换为十六进制数① 125；② 625；③ 145.6875；④0.5625。
[解]直接用基数乘除法① 125 = (7D)H② 625 = (271)H③ 145.6875= (91.B)H④ 0.56255=(0.9003)H1.4把下列十六进制数转换为二进制数① 4F；② AB；③ 8D0；④ 9CE。
[解]每位十六进制数直接用4位二进制数展开① (4F)H= (1001111)B② (AB)H= (10101011)B 2 19 余数2 9 …… 1 ……d02 4 …… 1 ……d12 2 ……0 ……d22 1 ……0 ……d32 0 …… 1 ……d4图题1.2 ①基数除法过程图12③ (8D0)H = (100011010000)B ④ (9CE)H = (100111001110)B 1.5 写出下列十进制数的8421BCD 码 ① 9；② 24；③ 89；④ 365。
第一章数字逻辑基础第一节重点与难点一、重点:1.数制2。
编码(1）二—十进制码（BCD码）在这种编码中，用四位二进制数表示十进制数中的0～9十个数码.常用的编码有8421BCD码、5421BCD码和余3码。
8421BCD码是由四位二进制数0000到1111十六种组合中前十种组合，即0000～1001来代表十进制数0~9十个数码，每位二进制码具有固定的权值8、4、2、1，称有权码。
余3码是由8421BCD码加3（0011)得来，是一种无权码。
（2)格雷码格雷码是一种常见的无权码。
这种码的特点是相邻的两个码组之间仅有一位不同，因而其可靠性较高，广泛应用于计数和数字系统的输入、输出等场合。
3.逻辑代数基础（1)逻辑代数的基本公式与基本规则逻辑代数的基本公式反映了二值逻辑的基本思想，是逻辑运算的重要工具，也是学习数字电路的必备基础。
逻辑代数有三个基本规则,利用代入规则、反演规则和对偶规则使逻辑函数的公式数目倍增。
（2)逻辑问题的描述逻辑问题的描述可用真值表、函数式、逻辑图、卡诺图和时序图，它们各具特点又相互关联，可按需选用。
(3）图形法化简逻辑函数图形法比较适合于具有三、四变量的逻辑函数的简化。
二、难点：1.给定逻辑函数，将逻辑函数化为最简用代数法化简逻辑函数，要求熟练掌握逻辑代数的基本公式和规则，熟练运用四个基本方法-并项法、消项法、消元法及配项法对逻辑函数进行化简。
用图形法化简逻辑函数时，一定要注意卡诺图的循环邻接的特点，画包围圈时应把每个包围圈尽可能画大。
2.卡诺图的灵活应用卡诺图除用于简化函数外,还可以用来检验化简结果是否最简、判断函数间的关系、求函数的反函数和逻辑运算等。
3。
电路的设计在工程实际中，往往给出逻辑命题，如何正确分析命题,设计出逻辑电路呢?通常的步骤如下：1．根据命题，列出反映逻辑命题的真值表； 2．根据真值表，写出逻辑表达式; 3．对逻辑表达式进行变换化简； 4．最后按工程要求画出逻辑图。
《数字电子技术基础》课后习题及参考答案(总90页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。
（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。
（1）；（2）；（3）；（4）解：（1）=177（2）=170（3）=241（4）=136【题1-3】将下列十六进制数转换为十进制数。
（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。
（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）21（2）（9C）16=（）2（3）（B1）16=（1011 0001）2（4）（AF）16=（）2【题1-5】将下列二进制数转换为十进制数。
（1）；（2）；（3）；（4）解：（1）（）2=（2）（）2=（3）（）2=【题1-6】将下列十进制数转换为二进制数。
（1）；（2）；（3）；（4）解：（1）=（）2（2）=（）2（3）=（）2（4）=（）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。
（1）01101100；（2）；（3）；（4）解：（1）01101100是正数，所以其反码、补码与原码相同，为01101100（2）反码为，补码为（3）反码为，补码为（4）反码为，补码为【题1-8】将下列自然二进制码转换成格雷码。
《数字电子技术基础教程》习题与参考答案（2010．1）第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。
（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。
（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。
（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。
（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。
（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101 解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。
（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。
第一章 数字电路基础第一部分 基础知识一、选择题一、选择题1．以下代码中为无权码的为．以下代码中为无权码的为 。
A . 8421BCD 码B . 5421BCD 码C . 余三码余三码D . 格雷码格雷码2．以下代码中为恒权码的为．以下代码中为恒权码的为 。
A 8421BCD 码B 5421BCD 码C 余三码余三码D 格雷码格雷码 3．一位十六进制数可以用．一位十六进制数可以用 位二进制数来表示。
位二进制数来表示。
A . １B . ２C . ４D . 16 4．十进制数25用8421BCD 码表示为码表示为 。
A .10 101 B .0010 0101 C .100101 D .10101 5．在一个8位的存储单元中，能够存储的最大无符号整数是位的存储单元中，能够存储的最大无符号整数是 。
A .（256）10 B .（127）10 C .（FF ）16 D .（255）106．与十进制数（53.5）10等值的数或代码为等值的数或代码为 。
A .(0101 0011.0101)8421BCDB .(35.8)16C .(110101.1)2D .(65.4)8 7．矩形脉冲信号的参数有．矩形脉冲信号的参数有 。
A.周期B.占空比C.脉宽D.扫描期8．与八进制数(47.3)8等值的数为：A. (1 (1000111.011)2B.(27.6)16C.(27.3 )1616D. (1 (1000111.11)29. 常用的B C D 码有 。
A.奇偶校验码B.格雷码C.8421码D.余三码10．与模拟电路相比，数字电路主要的优点有 。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题（正确打√，错误的打×）二、判断题（正确打√，错误的打×）1. 方波的占空比为0.5。
（ ）2. 8421码1001比0001大。
（ ）3. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
第一章 逻辑代数及逻辑函数的化简1。
1、用布尔代数的基本公社和规则证明下列等式. 1、D B A DC D A BD B A +=+++证：左边=D B A DC D BD B A DC D A AD BD B A +=+++=++++=右边 2、C AB D A C AB D B A D AB +=++证：左边=C AB D A C AB B B D A +=++)(=右边 3、D B B DA C B D D BC +=++++))((证：左边=D B C B C DA B DA D BC B DA C B D BC +=++++=++++))((=右边 4、D B C B BC D A D C A ACD +=++++ 证：左边=B D B D A AD +=++=右边 5、))()((A C C B B A CA BC AB +++=++证：右边=AB BC AC A C B AC A C BC B AC AB ++=++=++++))(())((=左边 6、A C C B B A C B A ABC ++=+证：右边=C B A ABC A C BC C A B A A C C B B A A C C B B A +=+++=+++=))(())()(( 7、A C C B B A A C C B B A ++=++证:左边=A C C B B A C B B A A C A C C B B A ++=+++++=右边 8、)())()()((X W YZ Z Y Z Y X W Z Y +=++++证：左边=)())()((X W YZ Z Y X W Y Z YZ +=+++=右边 9、0))()()((=++++B A B A B A B A证：左边=0))((==++++A A B A B A A AB B A A =右边10、A D D C C B B A D C CD C B BC B A AB +++=+++))()(( 证：左边=D C B A ABCD D C CD C B A ABC +=++))((右边=))()()((A D D C C B B A A D D C C B B A ++++==D C B A ABCD AD C A D C BC C A B A +=++++))((=左边11、=⊕⊕C B A A ⊙B ⊙C证：左边=C B A ABC C B A C B A C B A AB C B A B A +++=+++)()( ==+++)()(C B C B A C B BC A A ⊙B ⊙C =右边 12、如果Y B X A BY AX B A +=+=⊕，证明0证：AB B A Y X X B Y A B A Y B X A BY AX +++++=++=+))((=X A Y B AB Y X X B Y A B A ++++++ =X A Y B X A Y B AB B A +=+++=右边1.2、求下列函数的反函数.1、B A AB F += 解:))((B A B A F ++=2、C B A C B A C AB ABC F +++=解：))()()((C B A C B A C B A C B A F ++++++++=3、)(D A C C B B A F +++= 解：))()((D A C C B B A F +++=4、))()((B A D C C D A B F +++= 解：B A D C C D A B F ++++=)(5、RST T S R T S R F ++= 解：))()((T S R T S R T S R F ++++++= 1.3、写出下列函数的对偶式.1、E DE C C A B A F ++++=))()(( 解：E E D C C A AB F )](['+++=2、B A D B C AB F = 解:B A D B C B A F ++++++='3、C B C A C B B A F +++++++= 解:BC C A BC B A F ='4、Z Y X Z XY F += 解：Z Y X Z Y X F ++++=' 1.4、证明函数F 为自对偶函数。

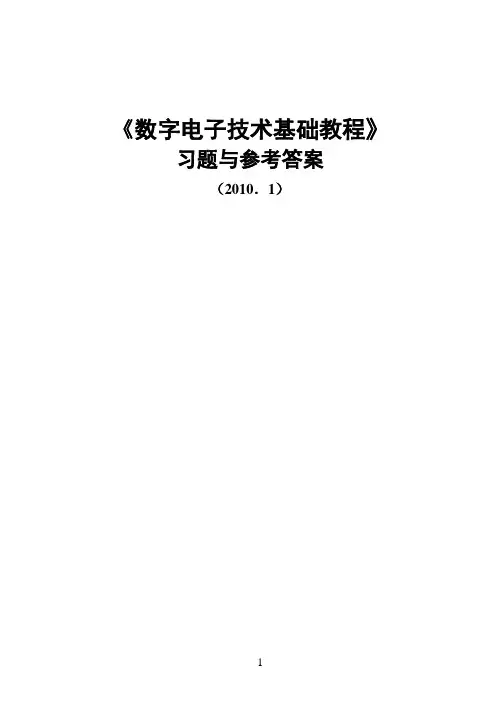

《数字电子技术基础教程》习题与参考答案（2010．1）第1章习题与参考答案【题1—1】将下列十进制数转换为二进制数、八进制数、十六进制数。
(1）25；(2）43；（3)56；（4）78解：（1）25=（11001）2=（31)8=（19）16（2）43=（101011)2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4)（1001110）2、（116）8、(4E)16【题1—2】将下列二进制数转换为十进制数。
（1）10110001；（2）10101010;（3）11110001；（4）10001000解：（1）10110001=177(2)10101010=170（3)11110001=241(4）10001000=136【题1-3】将下列十六进制数转换为十进制数.（1）FF；（2）3FF;(3）AB；（4）13FF解：(1）（FF）16=255（2）(3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数.(1）11；（2）9C；(3）B1；(4）AF解:（1）（11）16=（00010001）2（2)（9C）16=（10011100）2(3）（B1）16=（1011 0001）2(4)(AF）16=（10101111)2【题1-5】将下列二进制数转换为十进制数。
（1)1110.01；（2）1010。
11；（3）1100。
101;（4）1001.0101解:（1）（1110.01）2=14。
25（2)（1010.11）2=10.75（3）（1001。
0101）2=9.3125【题1-6】将下列十进制数转换为二进制数.（1)20.7；（2）10.2；（3)5。
8；(4）101.71解：（1）20.7=(10100.1011）2(2）10。
2=(1010。
0011）2(3）5。
8=(101。
1100）2（4)101.71=(1100101.1011）2【题1—7】写出下列二进制数的反码与补码（最高位为符号位）。
第1章习题与参考答案【题1-1】将以下十进制数转换为二进制数、八进制数、十六进制数。
〔1〕25；〔2〕43；〔3〕56；〔4〕78解：〔1〕25=〔11001〕2=〔31〕8=〔19〕16〔2〕43=〔101011〕2=〔53〕8=〔2B〕16〔3〕56=〔111000〕2=〔70〕8=〔38〕16〔4〕〔1001110〕2、〔116〕8、〔4E〕16【题1-2】将以下二进制数转换为十进制数。
〔1〕10110001；〔2〕10101010；〔3〕11110001；〔4〕10001000 解：〔1〕10110001=177〔2〕10101010=170〔3〕11110001=241〔4〕10001000=136【题1-3】将以下十六进制数转换为十进制数。
〔1〕FF；〔2〕3FF；〔3〕AB；〔4〕13FF解：〔1〕〔FF〕16=255〔2〕〔3FF〕16=1023〔3〕〔AB〕16=171〔4〕〔13FF〕16=5119【题1-4】将以下十六进制数转换为二进制数。
〔1〕11；〔2〕9C；〔3〕B1；〔4〕AF解：〔1〕〔11〕16=〔00010001〕2〔2〕〔9C〕16=〔10011100〕2〔3〕〔B1〕16=〔1011 0001〕2〔4〕〔AF〕16=〔10101111〕2【题1-5】将以下二进制数转换为十进制数。
〔1〕1110.01；〔2〕1010.11；〔3〕1100.101；〔4〕1001.0101解：〔1〕〔1110.01〕2=14.25〔2〕〔1010.11〕2=10.75〔3〕〔1001.0101〕2=9.3125【题1-6】将以下十进制数转换为二进制数。
〔1〕20.7；〔2〕10.2；〔3〕5.8；〔4〕101.71解：〔1〕20.7=〔10100.1011〕2〔2〕10.2=〔1010.0011〕2〔3〕5.8=〔101.1100〕2〔4〕101.71=〔1100101.1011〕2【题1-7】写出以下二进制数的反码与补码〔最高位为符号位〕。
《数字电子技术基础》课后习题答案《数字电路与逻辑设计》作业教材：《数字电子技术基础》（高等教育出版社，第2版，2012年第7次印刷）第一章：自测题：一、1、小规模集成电路，中规模集成电路，大规模集成电路，超大规模集成电路5、各位权系数之和，1799、01100101，01100101，01100110；11100101，10011010，10011011二、1、×8、√10、×三、1、A4、B练习题：1.3、解：(1) 十六进制转二进制： 4 5 C0100 0101 1100二进制转八进制：010 001 011 1002 13 4十六进制转十进制：(45C)16=4*162+5*161+12*160=(1116)10所以：(45C)16=(10001011100)2=(2134)8=(1116)10(2) 十六进制转二进制： 6 D E . C 80110 1101 1110 . 1100 1000二进制转八进制：011 011 011 110 . 110 010 0003 3 3 6 . 6 2十六进制转十进制：(6DE.C8)16=6*162+13*161+14*160+13*16-1+8*16-2=(1 758.78125)10所以：(6DE.C8)16=(011011011110. 11001000)2=(3336.62)8=(1758.78125)10(3) 十六进制转二进制：8 F E . F D1000 1111 1110. 1111 1101二进制转八进制：100 011 111 110 . 111111 0104 3 7 6 . 7 7 2十六进制转十进制：(8FE.FD)16=8*162+15*161+14*160+15*16-1+13*1 6-2=(2302.98828125)10所以：(8FE.FD)16=(100011111110.11111101)2=(4376.772)8=(2302.98828125)10(4) 十六进制转二进制：7 9 E . F D0111 1001 1110 . 1111 1101二进制转八进制：011 110 011 110 . 111 111 0103 6 3 6 . 7 7 2十六进制转十进制：(79E.FD)16=7*162+9*161+14*160+15*16-1+13*16 -2=(1950. 98828125)10所以：(8FE.FD)16=(011110011110.11111101)2=(3636.772)8=(1 950.98828125)101.5、解：(74)10 =(0111 0100)8421BCD=(1010 0111)余3BCD (45.36)10=(0100 0101.0011 0110)8421BCD=(0111 1000.0110 1001 )余3BCD(136.45)10=(0001 0011 0110.0100 0101)8421BCD=(0100 0110 1001.0111 1000 )余3BCD (374.51)10=(0011 0111 0100.0101 0001)8421BCD=(0110 1010 0111.1000 0100)余3BCD1.8、解（1）(+35)=(0 100011)原= (0 100011)补（2）(+56 )=(0 111000)原= (0 111000)补（3）(-26)=(1 11010)原= (1 11101)补（4）(-67)=(1 1000011)原= (1 1000110)补第二章：自测题：一、1、与运算、或运算、非运算3、代入规则、反演规则、对偶规则二、2、×4、×三、1、B3、D5、C练习题：2.2：（4）解：Y=AB̅+BD+DCE+A̅D=AB̅+BD+AD+A̅D+DCE=AB̅+BD+D+DCE=AB̅+D (B +1+CE ) =AB̅+D （8）解：Y =(A ̅+B ̅+C ̅)(D ̅+E ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅(A ̅+B ̅+C ̅+DE ) =[(A ̅+B ̅+C ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅+(D ̅+E ̅)̅̅̅̅̅̅̅̅̅̅](A ̅+B ̅+C ̅+DE ) =(ABC +DE )(ABC ̅̅̅̅̅̅+DE ) =DE 2.3：（2）证明：左边=A +A ̅(B +C)̅̅̅̅̅̅̅̅̅̅̅̅ =A +A ̅+(B +C)̅̅̅̅̅̅̅̅̅̅=A +B̅C ̅ =右式所以等式成立（4）证明：左边= (A̅B +AB ̅)⨁C = (A̅B +AB ̅)C ̅+ (A ̅B +AB ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅C = (A ̅BC ̅+AB ̅C ̅)+A ̅B ̅̅̅̅⋅AB̅̅̅̅̅⋅C =A̅BC ̅+AB ̅C ̅+(A +B ̅)(A ̅+B )C =A̅BC ̅+AB ̅C ̅+(AB +A ̅B ̅)C =A̅BC ̅+AB ̅C ̅+ABC +A ̅B ̅C 右边= ABC +(A +B +C )AB ̅̅̅̅⋅BC ̅̅̅̅⋅CA̅̅̅̅ =ABC +(A +B +C )[(A̅+B ̅)(B ̅+C ̅)(C ̅+A ̅)] =ABC +(A +B +C )(A̅B ̅+A ̅C ̅+B ̅+B ̅C ̅)(C ̅+A ̅)=ABC +(A +B +C )(A̅B ̅C ̅+A ̅C ̅+B ̅C ̅+A ̅B ̅) =ABC +AB̅C ̅+A ̅BC ̅+A ̅B ̅C 左边=右边，所以等式成立 2.4（1）Y ′=(A +B ̅C ̅)(A ̅+BC) 2.5（3）Y ̅=A ̅B ̅(C ̅+D ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅ C ̅D ̅(A ̅+B ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅ 2.6：（1）Y =AB +AC +BC=AB (C +C̅)+AC (B +B ̅)+BC (A +A ̅) =ABC +ABC ̅+AB ̅C +A ̅BC 2.7：（1）Y =A ̅B ̅+B ̅C ̅+AC +B ̅C 卡诺图如下： B C A 00 0111100 1 1 1111所以，Y=B̅+AC2.8：（2）画卡诺图如下：B C A 0001 11 100 1 1 0 11 1 1 1 1Y(A,B,C)=A+B̅+C̅2.9：（1）画Y(A,B,C,D)=∑m(0,1,2,3,4,6,8)+∑d(10,11,12,13,14)如下：CDAB00 01 11 1000 1 1 1 101 1 111 ×××10 1 ××Y (A,B,C,D )=A̅B ̅+D ̅ 2.10：（3）解：化简最小项式： Y =AB +(A̅B +C ̅)(A ̅B ̅+C ) =AB +(A̅B A ̅B ̅+A ̅BC +A ̅B ̅C ̅+C ̅C ) =AB (C +C̅)+A ̅BC +A ̅B ̅C ̅ =ABC +ABC ̅+A ̅BC +A ̅B ̅C ̅ =∑m (0,3,6,7)最大项式：Y =∏M(1,2,4,5) 2.13：（3）Y =AB̅+BC ̅+AB ̅C ̅+ABC ̅D ̅ =AB̅(1+C ̅)+BC ̅(1+AD ̅) =AB̅+BC ̅ =AB̅+BC ̅̿̿̿̿̿̿̿̿̿̿̿̿ = AB̅̅̅̅̅∙BC ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅技能题：2.16 解：设三种不同火灾探测器分别为A 、B 、C ，有信号时值为1，无信号时为0，根据题意，画卡诺图如下：B C A 00 01 11 10 0 0 0 1 0 1 0 1 1 1Y =AB +AC +BC=AB +AC +BC ̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿=AB ̅̅̅̅⋅AC ̅̅̅̅⋅BC ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅=(A ̅+B ̅)(A ̅+C ̅)(B ̅+C ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅=A ̅+B ̅̅̅̅̅̅̅̅̅+A ̅+C ̅̅̅̅̅̅̅̅̅+B ̅+C ̅̅̅̅̅̅̅̅̅第三章：自测题：一、1、饱和，截止7、接高电平，和有用输入端并接，悬空；二、1、√8、√；三、1、A4、D练习题：3.2、解：(a)因为接地电阻4.7k Ω，开门电阻3k Ω，R>R on ，相当于接入高电平1，所以Y =A ̅B ̅1̅̅̅̅̅̅=A +B +0=A +B(e) 因为接地电阻510Ω，关门电0.8k Ω，R<R off ，相当于接入高电平0，所以、Y =A +B +0̅̅̅̅̅̅̅̅̅̅̅̅̅=A̅⋅B ̅∙1̅̅̅̅̅̅̅̅̅̅=A +B +0=A +B3.4、解：(a) Y1=A+B+0̅̅̅̅̅̅̅̅̅̅̅̅̅=A+B̅̅̅̅̅̅̅̅(c) Y3=A+B+1̅̅̅̅̅̅̅̅̅̅̅̅̅=1̅=0(f) Y6=A⋅0+B⋅1̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅=B̅3.7、解：(a) Y1=A⨁B⋅C=(A̅B+AB̅)C=A̅BC+AB̅C3.8、解：输出高电平时，带负载的个数2020400===IHOHOH I I NG 可带20个同类反相器输出低电平时，带负载的个数78.1745.08===ILOLOL I I NG 反相器可带17个同类反相器3.12EN=1时，Y 1=A ， Y 2=B ̅EN=0时，Y 1=A ̅， Y 2=B3.17根据题意，设A为具有否决权的股东，其余两位股东为B、C，画卡诺图如下，BCA00 01 11 100 0 0 0 01 0 1 1 1则表达结果Y的表达式为：Y=AB+AC=AB+AC̿̿̿̿̿̿̿̿̿̿̿̿=AB̅̅̅̅⋅AC̅̅̅̅̅̅̅̅̅̅̅̅̅̅逻辑电路如下：技能题：3.20：解：根据题意，A、B、C、D变量的卡诺图如下：CD AB00 01 11 1000 0 0 0 001 0 0 0 011 0 1 1 110 0 0 0 0Y =ABC +ABD =ABC +ABD ̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿=ABC ̅̅̅̅̅̅⋅ABD ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅电路图如下：第四章：自测题：一、2、输入信号，优先级别最高的输入信号7、用以比较两组二进制数的大小或相等的电路，A>B 二、3、√4、√三、5、A7、C练习题：4.1；解：(a) Y =A⨁B +B ̅̅̅̅̅̅̅̅̅̅̅̅̅=A ̅B +AB ̅+B ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅=A ̅B +B ̅̅̅̅̅̅̅̅̅̅̅=A ̅+B̅̅̅̅̅̅̅̅̅=AB ，所以电路为与门。
