西门子S7-200 PLC的指令系统及指令应用
说明： 根据控制要求，程序在 M0.1 处应该输出 Q0.1,在 M0.2 处也应该输出 Q0.1 如果在 M0.1 及 M0.2 处直接输出 Q0.1,则就范了上面程序双线圈错误， 因此在需要输出 Q0.1 的地方，输出不同的中间继电器，然后把中间继电器的常 开点并联起来，再集中输出一个 Q0.1 的线圈，这样就能避免双线圈的问题。 或者下面的程序也能正确的满足控制要求：
分析： 若 A 先按下按钮， 则 Q0.1 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 若 B 先按下按钮， 则 Q0.2 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 同理，C、D 一样 以下程序是分析后得出的：
地址：苏州吴中宝丰路 1 号
咨询： 400-8169-114
苏州天天自动化 PLC 培训中心
触点指令应用案例 3：
用一个按钮（I0.1）来控制三个输出（Q0.1、Q0.2、Q0.3） 。 当 Q0.1、Q0.2、Q0.3 都为 OFF 时，按第一下 I0.1，则 Q0.1 变为 ON， 按第二下 I0.1，则 Q0.1、Q0.2 变为 ON， 按第三下 I0.1，则 Q0.1、Q0.2、Q0.3 都变 ON 按第四下 I0.1，则 Q0.1、Q0.2、Q0.3 都变为 OFF 状态。 按第五下 I0.1，重复执行如上动作。 试用两种不同的程序设计方法设计其梯形图程序。 以下是分析后得出的程序：
上图梯形图中，”N”此条件只有当 I0.0 由接通→断开的瞬间（也就是上面波形 图中的过程 4 这个状态时）才会接通，其他时刻都不会接通。
应用案例 1：每按一下 I0.1 按钮，变量存储器的数值加 1
西门子s7-200PLC基本指令
•当输入能流断开时停止计时，同时定时器位被置0、清除 当前值。 •定时器号（Txx）决定了定时器的分辨率。
15:33
14
15:33
15
2、保持型接通延时定器（TONR）
Txx IN TONR PT
•在输入(IN)收到能流时，从当前值开始计时； •当当前值达到预置值（PT)时，定时器位被置1； •当输入能流断开时停止计时，定时器位、当前值保持不变； •必须用复位指令才能清除定时器位和当前值； •定时器号（Txx）决定了定时器的分辨率。
???
② 置位线圈指令
(S) xxx
???位代表位起始地址
当指令收到能流时，则???指定位开始的XXX个位被置1；
当指令没收到能流时，则???指定的位状态不变 。
???
③ 复位线圈指令 (xRxx) ???位代表位起始地址
当指令收到能流时，则???指定位开始的XXX个位被置0；
当指令没收到能流时，则???指定的位状态不变 。
1. 基本逻辑指令 2. 堆栈操作指令* 3. 定时器指令 4. 计数器指令 5. 比较指令
15ห้องสมุดไป่ตู้33
2
一、基本逻辑指令
1、触点指令
???
① 检查闭指令 其中???位代表位地址 当???指定地址的数据为1时， 指令结果接通能流； 否则，指令结果断开能流。
???
② 检查开指令 其中???位代表位地址 当???指定地址的数据为0时， 指令结果接通能流； 否则，指令结果断开能流。
15:33
21
2、减计数器减计数指令（CTD）
Cxx CD CTD LD PV
从当前计数值开始，在每一个（CD）输入状态 的低到高时递减计数。
•当CXX的当前值等于0时，计数器位CXX置位。
15:33
14
15:33
15
2、保持型接通延时定器（TONR）
Txx IN TONR PT
•在输入(IN)收到能流时，从当前值开始计时； •当当前值达到预置值（PT)时，定时器位被置1； •当输入能流断开时停止计时，定时器位、当前值保持不变； •必须用复位指令才能清除定时器位和当前值； •定时器号（Txx）决定了定时器的分辨率。
???
② 置位线圈指令
(S) xxx
???位代表位起始地址
当指令收到能流时，则???指定位开始的XXX个位被置1；
当指令没收到能流时，则???指定的位状态不变 。
???
③ 复位线圈指令 (xRxx) ???位代表位起始地址
当指令收到能流时，则???指定位开始的XXX个位被置0；
当指令没收到能流时，则???指定的位状态不变 。
1. 基本逻辑指令 2. 堆栈操作指令* 3. 定时器指令 4. 计数器指令 5. 比较指令
15ห้องสมุดไป่ตู้33
2
一、基本逻辑指令
1、触点指令
???
① 检查闭指令 其中???位代表位地址 当???指定地址的数据为1时， 指令结果接通能流； 否则，指令结果断开能流。
???
② 检查开指令 其中???位代表位地址 当???指定地址的数据为0时， 指令结果接通能流； 否则，指令结果断开能流。
15:33
21
2、减计数器减计数指令（CTD）
Cxx CD CTD LD PV
从当前计数值开始，在每一个（CD）输入状态 的低到高时递减计数。
•当CXX的当前值等于0时，计数器位CXX置位。
西门子S7-200-运算指令
（2）功能
梯形图：使能输入EN=1时，被减数 IN1减去减数IN2，其结果传送到OUT中， 即： IN1−IN2=OUT
指令表：要先将一个减数送到OUT中， 然后用OUT中的数据减去IN2中的数据， 并将其结果传送到OUT中，即：
MOVW IN1，OUT
−I IN2，OUT
实现OUT−IN2=OUT
MUL_I MUL_DI MUL_R
整数乘法 双整数乘法 实数乘法
（4）除法：DIV
DIV_I DIV_DI DIV_R
整数减法 双整数减法 实数减法
另外： +I 16位整数相加指令 −I 16位整数相减指令 *I 16位整数相乘指令 / I 16位整数除法指令
+D 32位整数相加指令
−D 32位整数相减指令
续表
4.2.2 扩展的浮点数算术运 算指令
扩展的浮点数算术运算指令如表4-21 所示。
表4-21 扩展的浮点数算术运算指令
续表
续表
4.2.3 加、减、乘、除运算
1．加法运算
（1）梯形图符号及语句表格式
其中：ADD—加法运算符； I(INT)/DI(DINT)/R(REAL)——数据 类型符（整/双整/实数）； EN(Enable In)——运算允许信号（使 能输入）。
MOVW IN1，OUT
/I IN2，OUT
实现OUT/ IN2 =OUT
（3）说明
① 应用除法指令应该注意的数据类型。 DIV_I（整数除法）：将两个单字长 （16位）符号整数（IN1和IN2）相除，结 果为16位整数。
DIV_DI（双整数除法）：将两个双字 长（32位）符号整数（IN1和IN2）相除， 结果为32位整数。
西门子s7200-PLC-基本指令
梯形图
操作数
无 无
NOT
NOP N
改变能流输入的状态
空操作
无
N=0～255
正负跳变指令、取反指令、空操作指令的几点规定
1. 正跳变指令（EU）检测到每一次正跳变（触点的输入信号 由0到1），或负跳变指令（ED）检测到每一次负跳变（触点的 输入信号由1到0），让能流接通一个扫描周期。对于正跳变指令 ，一旦发现有正跳变发生（由0到1），该栈顶值被置为1，否则 置0。对于负跳变指令，一旦发现有负跳变发生（由1到0），该 栈顶值被置为1，否则置0。 2. 取反指令（NOT）将它左边电路的逻辑运算结果取反，运算 结果为1，则变为0，为0则变为1。 3. 空操作指令（NOP）不影响程序的执行。
新值同时写到物理输出点和对 应的输出映像寄存器中 bit: Q N的取值范围为 ：1～128
RI bit，N
=I bit
说明： “I”表示立即，当指令执行时，新值会同时被写到物理输出点和对 应的输出过程映象寄存器。这一点不同于非立即指令，只把新值写入 过程映像寄存器。
② 立即触点指令 语句表 LDI bit AI bit 功能 常开立即触点与左侧母线相连接 常开立即触点与其他程序段相串联 梯形图 操作数
特殊存储区的简单应用
案例1.
当报警信号I0.0接通时，报警指示灯Q0.1闪烁
例3扩展
特殊存储区，具有闪烁功 能
案例2.
在自动控制系统中，按下启动按钮I0.1，启动指示灯Q0.0输出，为了防止操 作员误动作，因此停止时需两个按钮I0.3及I0.2都按下,系统才能停止，启动 灯灭。
案例3.
水位低报警信号I0.1,故障指示灯Q0.1在有检测到故障时保持闪烁 直到按下复位按钮I0.2,指示灯灭。
西门子S7-200指令
表S7-200系列的基本逻辑指令
表4-20 四则运算指令
S7-200PLC逻辑运算指令
逻辑运算指令如表4-21所示。
表4-21 逻辑运算指令
S7-200PLC数据传送指令
数据传送指令如表4-22所示。
表4-22 数据传送指令
S7-200PLC移位与循环移位指令
移位与循环移位指令如表4-23所示。
表4-23 移位与循环移位指令
S7-200PLC交换和填充指令
交换和填充指令如表4-24所示。
表4-24 交换和填充指令
S7-200PLC 表操作指令
表操作指令如表4-25所示。
表4-25 表操作指令
S7-200PLC 数据转换指令
数据转换指令如表4-26所示。
表4-26 数据转换指令
S7-200PLC 特殊指令
特殊指令如表4-27所示。
PLC中一些实现特殊功能的硬件需要通过特殊指令来使用，可实现特定的复杂的控制目的，同时程序的编制非常简单。
表4-27 特殊指令。

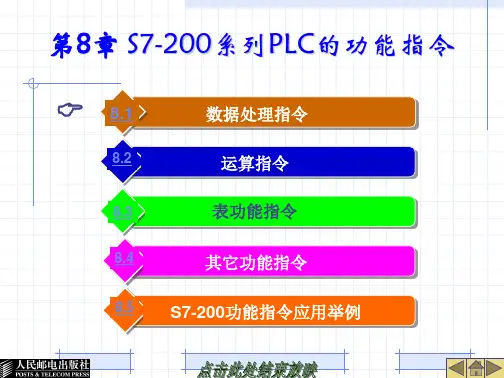

第8章 S7-200系列PLC的功能指令
1、BCD码转换成整数及整数转换成BCD码指令
2、双整数至整数、整数至双整数及双整数至实数指令
3、整数至字节及字节至整数指令
4、取整指令及截断指令
5、译码指令和编码指令
6、七段码显示指令
将字节型输入数据（IN）的低四位有效数字产生相应的七段显示码， 并将其输出到OUT指定的数据单元，直接在LED数码显示。
8.2.1 四则运算指令
2．乘法指令
当使能端EN有效时，将输入IN1、IN2中的数据有进行乘法运算， 结果存储在OUT指定的数据中。
8.2.1 四则运算指令
3．除法指令
当使能端EN有效时，将输入IN1、IN2中的数据有进行除法运算，结 果存储在OUT指定的数据中。
四则运算指令应用举例
执行图中程序，
8.1.2 移位指令
◆当使能端EN有效时，指令将输入数据（IN）向右或向左移动一定 的位数（N）。移动后的结果在输出寄存器 (OUT)中输出。 ◆移位指令属于开环移位,包括字节、字、双字等的右移或左移移位
8.1.3 循环移位指令
◆将输入数据（IN）按指定的移动位数（N）向右或向左循环移动，
结果输出到输出寄存器（OUT）中。
8.2.3 逻辑运算指令
将输入数据IN1、IN2对应位进行与（或、异或、取反）运算，结果输 出到OUT中去，指令格式说明如表8-10。
逻辑运算应用举例
想一想 练一练
设有一台5层电梯，使用PLC编写控制程序，轿厢内呼叫按 钮状态存储在IB0中，楼层上呼叫按钮状态存储在IB1，楼 层下呼叫按钮状态存储在IB2中，电梯目前停层的状态存储 在MB0中，试用逻辑运算指令编写电梯轿厢应答呼叫停层 程序。 编程思路：电梯轿厢应答呼叫停层是下面3个条件的“或”。 当IB0与MB0相与为1时； 当IB1与MB0相与为1且电梯保持上行状态时； 当IB2与MB0相与为1且电梯保持下行状态时。
西门子S7-200PLC指令系统手册
（二）输出指令 梯形图（LAD）中，“（）”表示线圈，“能 流”到线圈端，则线圈被激励，其Q寄存器的相 应位为1，反之为0； 语句表（STL）中，输出指令为“＝”，把栈 顶值复制到操作数地址指定的存储器位（bit）, 堆栈各级栈值不变。 （三）置位和复位指令－把从操作数（bit）指定 的地址开始的N个点都被置位或复位，其中N＝1 －255
3. 修改指针：用自增或自减指令修改指针，则可 连续存取存储单元中的数据
五、用户程序的结构 用户程序可分为三个区：主程序、子程序和 中断程序； 主程序（OB1）：是用户程序的主体，CPU 在每一个扫描周期都要执行一次主程序指令； 子程序：可选部分，只有主程序调用时才执 行； 中断程序：可选部分，只有当发生中断事件 时，才执行中断程序，可在扫描周期的任意点执 行。
（二）直接寻址－指令中直接给出操作数的地址 的寻址方式 例： 位寻址 AND Q5.5
字节寻址 ORB VB33 , LB21 字寻址 双字寻址 MOVW MOVD AC0 , AQW200 AC1 , VD200
（三）间接寻址－指令中给出了存放操作数地 址的存储单元的地址的寻址方式 1. 建立指针
S7-200 PLC 的SIMATIC指令集不支持完全 数据类型检查； 使用局部变量时，执行简单数据类型检查； 使用全局变量时，指令操作数为地址而不是 可选的数据类型时，执行无数据类型检查。 （二）数据长度和数值范围 数据长度：用字节型（B）、字型（W）、 双字型（D）分别表示8位、16位、32位数据； 不同的数据长度对应的数据范围如表5－4所示
在语句表（STL）中，没有EN允许输入端， 但允许执行指令的条件是栈顶的值必须为1。 功能框的ENO端是允许输出端，即允许功能 框的布尔量输出，用于指令的级联 ； 语句表（STL）中，用AENO(ANDENO)指 令产生允许输出。 （四）条件输入、无条件输入 条件输入：在梯形图（LAD）、功能块图 （FBD）中，与“能流”有关的功能框或线圈不直 接与左母线连接；
7-西门子S7-200系列PLC应用指令解析
2018/10/14
电气控制与PLC
6
高速计数器指令
2018/10/14
电气控制与PLC
7
时钟指令
读实时时钟指令（TODR）：从硬件时钟中读取当前日期，并把它装载到一个8字节、 起始地址为T的时间缓冲区。 写实时时钟指令（TODW）：将当前时间和日期写入硬件时钟，当前时钟存储在以地 址T开始的8字节时间缓冲区中。时钟指令见表。 使ENO=0的错误条件：间接寻址（代码：0006）、TOD数据错误（代码：0007，只对 写实时时钟指令有效）、时钟模块不存在（代码：000C）。 时钟指令所有日期和时间值必须按照BCD码的格式编码，如图所示。 时间和日期（TOD）时钟在电源掉电或内存丢失后，初始化日期和时间为：日期01Jan-90、时间00：00：00、星期日。
LAD BGN-ITIME EN ENO OUT FBD BGN-ITIME EN ENO OUT BITIM OUT IN: ID、QD、VD、MD、SMD、SD、 LD、HC、AC、*VD、*LD、*AC OUT: ID、QD、VD、MD、SMD、SD、 LD、AC、*VD、*LD、*AC CITIM IN，OUT STL
时间间隔定时器指令
时间间隔定时器指令：触发时间间隔指令（BITIM）和计算时间间隔指令（CITIM）。 BITIM指令：读内臵的1ms计数器的当前值，并将此值存储到OUT中，双字ms值的最 大定时间隔是2的32次幂或49.7天。 CITIM指令：计算当前时间和IN提供的值之间的时间差，时间差被存储到OUT中，双 字ms值的最大定时间隔是2的32次幂或49.7天。依据BITIM指令执行的时间，CITIM自动 处理在最大间隔内发生的1ms定时器翻转。
2018/10/14
电气控制与PLC
6
高速计数器指令
2018/10/14
电气控制与PLC
7
时钟指令
读实时时钟指令（TODR）：从硬件时钟中读取当前日期，并把它装载到一个8字节、 起始地址为T的时间缓冲区。 写实时时钟指令（TODW）：将当前时间和日期写入硬件时钟，当前时钟存储在以地 址T开始的8字节时间缓冲区中。时钟指令见表。 使ENO=0的错误条件：间接寻址（代码：0006）、TOD数据错误（代码：0007，只对 写实时时钟指令有效）、时钟模块不存在（代码：000C）。 时钟指令所有日期和时间值必须按照BCD码的格式编码，如图所示。 时间和日期（TOD）时钟在电源掉电或内存丢失后，初始化日期和时间为：日期01Jan-90、时间00：00：00、星期日。
LAD BGN-ITIME EN ENO OUT FBD BGN-ITIME EN ENO OUT BITIM OUT IN: ID、QD、VD、MD、SMD、SD、 LD、HC、AC、*VD、*LD、*AC OUT: ID、QD、VD、MD、SMD、SD、 LD、AC、*VD、*LD、*AC CITIM IN，OUT STL
时间间隔定时器指令
时间间隔定时器指令：触发时间间隔指令（BITIM）和计算时间间隔指令（CITIM）。 BITIM指令：读内臵的1ms计数器的当前值，并将此值存储到OUT中，双字ms值的最 大定时间隔是2的32次幂或49.7天。 CITIM指令：计算当前时间和IN提供的值之间的时间差，时间差被存储到OUT中，双 字ms值的最大定时间隔是2的32次幂或49.7天。依据BITIM指令执行的时间，CITIM自动 处理在最大间隔内发生的1ms定时器翻转。
2018/10/14
西门子S7-200_PLC指令学习
西门子S7-200 PLC指令学习S7-200系列的基本逻辑指令与FX系列和CPM1A系列基本逻辑指令大体相似，编程和梯形图表达方式也相差不多，这里列表表示S7-200系列的基本逻辑指令（见表）。
表S7-200系列的基本逻辑指令S7-200系列PLC的比较指令在SIEMENS S7-200的编程软件STEP-7中，有专门的比较指令：IN1与IN2比较，比较的数据类型可以是B、I（W）、D、R，即字节、字整数、双字整数和实数；还可以有其他的比较式：>、<、≥、≤、<>等等。
当满足比较等式，则该触点闭合。
与LMODSOFT指令对照：在LMODSOFT中，没有直接的数的比较指令，但SUB指令可以通过其执行减法功能后的三个输出端的状态实现整数的比较功能。
若与LMODSOFT 中的SUB指令对应，则在STEP-7中应有三个比较指令：>、=、< 来分别对应SUB 指令的三个输出；若还要对应≥、≤、或<>，则根据SUB指令三个输出端的不同组合，均可找到对应的比较指令。
比如：①（30007）＞（40030）②（30007）=（40030）③（30007）＜（40030）①＋②（30007）≥②＋③（30007）≤（40030）①＋③（30007）＜＞（40030）S7-200系列PLC的定时器指令类型、编号及分辨率TON——接通延时TONR——有记忆接通延时TOF——断开延时3种分辨率（时基）：1ms、10ms、100ms——分别对应不同的定时器号定时器6个要素：指令格式（时基、编号等）预置值——PT使能——IN 复位——3种定时器不同当前值——Txxx 定时器状态（位）——可由触点显示定时值=时基×预置值PT。
由于定时器的计时间隔与程序的扫描周期并不同步，定时器可能在其时基（1ms、10ms、100ms）内任何时间启动，所以，未避免计时时间丢失，一般要求设置PT预置值必须大于最小需要的时间间隔。
西门子s7200-PLC-基本指令
例4.1：装载及驱动线圈指令用法示例
LD I0.0 = M0.0 LDN I0.1 = Q0.0 = Q0.1
说明： （1）LD、LDN指令总是与母线相连（包括在分支点引出的母线）； （2）=指令不能用于输入继电器； （3）具有图3-1中的最后2条指令结构的输出形式，称为并联输出， 并联的=指令可以连续使用； （4）=指令的操作数不可重复使用。
指令练习
3. 根据下面设计要求写出对应的梯形图和语句表 设计要求： 当I0.0接通，且I0.1断开时，接通Q0.0 当接通Q0.0时，且T10接通时，则M0.1通电
请写出以下梯形图对应的语句表
3. 置位/复位指令S/R
普通线圈获得能量流时线圈通电，能量流不能到达时 ，线圈断电，置位/复位指令则是将线圈设成为置位 线圈和复位线圈两大部分，将存储器的置位、复位功 能分开，置位线圈受到脉冲前沿触发时，线圈通电锁 存（存储器位置1）、复位线圈受到脉冲前沿触发时 ，线圈断电锁存（存储器位置0）。下次置位、复位 操作信号到来前，线圈状态保持不变。
当存储器某地址的位（bit）值为1时，则与之对 应的常开触点闭合；而与之对应常闭触点断开。
1.装载指令及驱动线圈指令 LD/LDN/OUT
装载指令及驱动线圈指令如表4-2 所示。
语句表
表4-2装载指令及线圈输出指令
功能
梯形图
操作数
LD bit
常开触点与左侧母线 相连接
I、Q、M、SM、T、C、V、 S、L
LD I0.4 LPS EU = Q0.4 LPP ED = Q0.5
LD I0.4 EU = Q0.4 ED = Q0.5
跳变指令将信号的跳变转换成持续仅一个扫描周期的短脉冲。或者 可理解成把即将开始的较长过程转换成一种起始信号（有何意义）
西门子s7200-PLC-基本指令
第四章 S7-200 的基本指令系统及编程
第一部分 第二部分 第三部分 第四部分 第五部分 第六部分
位操作指令 运算指令 数据处理指令 表功能指令 转换指令 小结
1. 常见指令
计数指令用于进行脉冲数的计算。操作数可以 是整数，也可以是实数。在梯形图中用带参数 和运算符的触点表示比较指令，比较条件满足 时，触点闭合，否则打开。
2. 取反指令（NOT）将它左边电路的逻辑运算结果取反，运算 结果为1，则变为0，为0则变为1。
3. 空操作指令（NOP）不影响程序的执行。
I0.0 Q0.0 Q0.1
LD
I0.0
//输入常开触点
EU
//脉冲正跳变
=
Q0.0
//输出触点
LD
I0.0
//
ED
//脉冲负跳变
=
Q0.1
//
图 跳变应用
跳变指令示意
类型 CPU 221 CPU 222 CPU 224
CPU 226
M 0.0--31.7 0.0--31.7 0.0 - 31.7 0.0 - 31.7
线圈接通，则常开触点导 通
特殊存储区 SM
特殊存储器标志位提供大量的状态和控制功能, 下表列出了部分常用的特殊存储器
其他特殊存储区可以用来控制高速计数器，高速脉冲输出等，具体用法 等用到特殊功能时再作讲解
Q1.0
图4-8上升沿检测
分析：1.在I0.1上升沿之前，I0.1的常开触点断开，Q1.0和Q1.1均为0 2.在I0.1上升沿，I0.1变为1，CPU先执行第一行电路。因为前一个周期Q1.1为0 ， Q1.1的常闭触点闭合，所以Q1.0变为1 3.执行第二行电路后，Q1.1变为1 4.进入第二个扫描周期后，Q1.1为1，使Q1.1常闭触点断开，使Q1.0为0 5.到I0.1变为0，Q1.0仍为0 因此，Q1.0只是在I0.1的上升沿到来后接通一个周期
