日照分析用户手册

日照分析用户手册

目录前言 (1)第1章概述 (1)1.1 本书的使用 (2)1.1.1 本书内容 (2)1.1.2 术语解释 (2)1.2 入门知识 (3)1.2.1 必备知识 (3)1.2.2 软硬件环境 (3)1.2.3 安装和启动 (3)1.3 用户界面 (4)1.3.1 屏幕菜单 (4)1.3.2 右键菜单 (5)1.3.3 命令行按钮 (5)1.3.4 文档标签 (5)1.3.5 模型视口 (5)1.4 本章小结 (6)第2章软件约定 (7)2.1 对象图层 (8)2.2 其他规定 (8)2.3 工作流程 (8)2.4 本章小结 (9)第3章日照设置 (11)3.1 日照综述 (12)3.2 日照标准 (12)3.3 地理位置 (13)3.4 单位设置 (14)3.5 比例设置 (14)3.6 本章小结 (15)第4章日照建模 (17)4.1 建筑高度 (18)4.2 建日照窗 (18)4.2.1 顺序插窗 (18)4.2.2 两点插窗 (19)2 目录4.2.3 映射插窗 (20)4.2.4 窗属轮廓 (21)4.3 屋顶 (22)4.3.1 人字坡顶 (22)4.3.2 多坡屋顶 (23)4.3.3 歇山屋顶 (24)4.3.4 线转屋顶 (26)4.4 阳台 (27)4.5 Z向编辑 (29)4.6 本章小结 (30)第5章编号与命名 (31)5.1日照窗编号 (32)5.1.1 修改窗号 (32)5.1.2 重排窗号 (32)5.1.3 窗分户号 (33)5.2建筑命名 (33)5.2.1 建筑名称 (33)5.2.2 建筑编组 (34)5.2.3 命名查询 (34)5.2.4 编组查询 (34)5.3 本章小结 (34)第6章日照分析 (35)6.1 日照分析 (36)6.2 窗日照分析 (36)6.2.1 窗照分析 (36)6.2.2 窗日照线 (37)6.3 阴影分析 (38)5.3.1 阴影轮廓 (38)6.3.2 阴影范围 (39)6.3.3 遮挡关系 (39)6.4 点域分析 (41)6.4.1 单点分析 (41)6.4.2 线上日照 (41)6.4.3 区域分析 (42)6.4.4 等日照线 (43)6.5 光线分析 (46)6.5.1 定点光线 (46)6.5.2 日照时刻 (47)6.5.3 日影棒图 (47)目录 36.6 推算限高 (48)6.7 方案优化 (49)6.8 导出建筑 (50)6.9 日照仿真 (50)6.9 结果擦除 (52)6.10 信息标注 (52)6.11 日照报告 (52)6.12 本章小结 (52)第7章注释工具 (55)7.1 文字与符号 (56)7.1.1 单行文字 (56)7.1.2 多行文字 (57)7.1.3 箭头引注 (57)7.1.4 指北针 (58)7.1.5 图名标注 (58)7.1.6 尺寸标注 (59)7.1.7 标高标注 (60)7.1.8 建筑标高 (61)7.1.9 坐标标注 (61)7.1.10 坐标检查 (62)7.2表格 (63)7.2.1 表格对象 (63)7.2.2 表格编辑 (63)7.2.3 与office交换数据 (65)7.3 查找替换 (65)7.4 本章小结 (66)第8章其他工具 (67)8.1视口工具 (68)8.1.1 满屏观察 (68)8.1.2 立面观察 (68)8.1.2 视口拖放 (68)8.2 图层工具 (68)8.3 对象工具 (69)8.3.1 过滤选择 (69)8.3.2 对象查询 (69)8.3.3 对象编辑 (70)8.4 图形输出 (70)8.4.1 三维变线 (70)8.4.2 图形导出 (70)4 目录8.5 本章小结 (71)附：Sun答疑 (72)前言随着我国经济的迅猛发展，居民的生活质量大大提高，人们的居住环境受到了前所未有的重视，建筑物的日照和采光已经成为建筑布局和规划中一个重要内容。

清华建筑日照软件使用手册SUNSHINE-V3.0

清华建筑日照软件使用手册SUNSHINE-V3.0

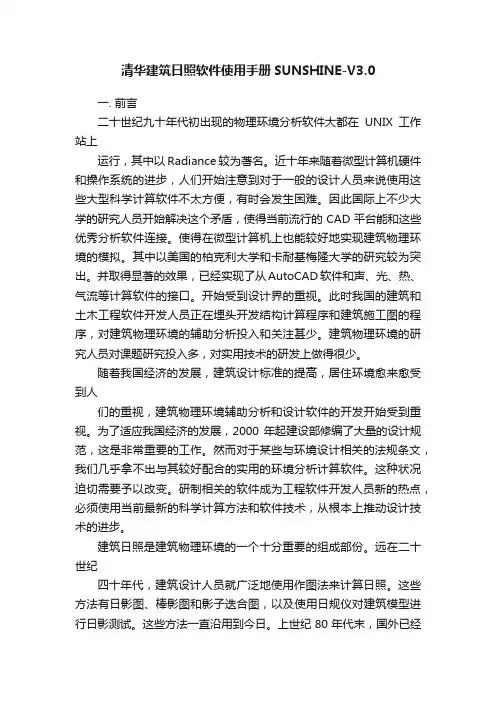

清华建筑日照软件使用手册SUNSHINE-V3.0一. 前言二十世纪九十年代初出现的物理环境分析软件大都在UNIX工作站上运行，其中以Radiance较为著名。

近十年来随着微型计算机硬件和操作系统的进步，人们开始注意到对于一般的设计人员来说使用这些大型科学计算软件不太方便，有时会发生困难。

因此国际上不少大学的研究人员开始解决这个矛盾，使得当前流行的CAD平台能和这些优秀分析软件连接。

使得在微型计算机上也能较好地实现建筑物理环境的模拟。

其中以美国的柏克利大学和卡耐基梅隆大学的研究较为突出。

并取得显著的效果，已经实现了从AutoCAD软件和声、光、热、气流等计算软件的接口。

开始受到设计界的重视。

此时我国的建筑和土木工程软件开发人员正在埋头开发结构计算程序和建筑施工图的程序，对建筑物理环境的辅助分析投入和关注甚少。

建筑物理环境的研究人员对课题研究投入多，对实用技术的研发上做得很少。

随着我国经济的发展，建筑设计标准的提高，居住环境愈来愈受到人们的重视，建筑物理环境辅助分析和设计软件的开发开始受到重视。

为了适应我国经济的发展，2000年起建设部修编了大量的设计规范，这是非常重要的工作。

然而对于某些与环境设计相关的法规条文，我们几乎拿不出与其较好配合的实用的环境分析计算软件。

这种状况迫切需要予以改变。

研制相关的软件成为工程软件开发人员新的热点，必须使用当前最新的科学计算方法和软件技术，从根本上推动设计技术的进步。

建筑日照是建筑物理环境的一个十分重要的组成部份。

远在二十世纪四十年代，建筑设计人员就广泛地使用作图法来计算日照。

这些方法有日影图、棒影图和影子迭合图，以及使用日规仪对建筑模型进行日影测试。

这些方法一直沿用到今日。

上世纪80年代末，国外已经开始采用计算机对日影、遮阳以及辐射热进行辅助分析。

但是由于国内建筑科学应用软件开发的滞后，直到目前许多设计单位还在使用耗时耗工的棒影图和日影图的手工作图方法。

特别在《城市居住区规划设计规范GB 50180-93》推出日照间距系数表后，很多的设计人员就摔掉常规的图解方法，干脆完全依靠日照间距系数来布置建筑物。

日照分析软件讲解说明

日照分析软件讲解说明
洛阳鸿业： 洛阳高新区佳宝路英之轩商务会所5楼 电话：0379-64316719
谢谢！
日照分析软件部分用户名单
上海市城市规划管理局 克拉玛依国土局 山东蓬莱市规划局 乌鲁木齐规划信息中心 北京设计院克拉玛依办事处 吉林通化城乡规划设计院 福建龙岩城乡规划设计院 山西太原城市规划设计研究所 山东省莱芜规划局 鹤岗市规划局 ……………
黑龙江伊春规划局 合肥市城市规划管理局 克拉玛依建筑设计院 廊坊市城乡规划设计院 桐乡规划设计院 山西阳城建设局星辰规划所 鄂尔多斯市规划局 莱州市规划管理处 山西阳泉市建设局 山东省龙口市规划局
其他分析工具包括：单点分析、沿线分析、平面分析、立面分析、阴影分析、 日照仿真及日影棒图等。
平阴日面影影分分棒析析图
六、领先的日照仿真功能
通过先进的三维渲染 技术，提供一个逼真显示 各建筑物在一天之中日照 阴影投影范围的可视化环 境，用户可以观察各个时 刻阴影在平面和立面上的 覆盖范围，非常有助于规 划设计的深化。
HYSUN平台
操作系统 Windows 98/2000/XP
图形平台 AutoCAD 2000~2006,用户可以选择 任意一个作为软件的支撑平台
一、定制日照控制标准
鸿业日照分析软件收集了全国大部分城市对日照标准的特殊要求，设计了通用 的定制模板，可以根据城市的发展需要和相关的技术规定，制定适合本城市的日照 控制标准。
公司简介
鸿业科技是1992年创办的民营软件企业，以工程设计CAD软件
开发、城市信息化建设和地理信息系统为主要发展方向。鸿业科技已 形成了以北京鸿业同行科技有限公司、上海鸿业同行信息科技有限公 司、洛阳高新鸿业科技有限公司、广州办事处组成的科技群体，依托 四地快捷地向全国用户提供服务。

2日照分析SUN软件常见问题及解决方法

2日照分析SUN软件常见问题及解决方法

日照分析软件常见问题目录1、不同底标高建筑（或坡地建筑）同时进行区域分析方法 (2)2、判断遮挡建筑的高度对某一点或窗的遮挡影响 (2)3、须先建筑命名的命令 (4)4、区域分析结果出现在建筑内部 (5)5、屋顶建模 (5)6、扫掠角 (6)7、指北针规则 (6)8、总图框规则 (6)9、敞开阳台计算规则 (6)1、不同底标高建筑（或坡地建筑）同时进行区域分析方法1)将不同底标高的建筑用闭合的PL线区分开来2)用‘定分析面’命令设置PL内的分析标高3)区域分析，选择‘已定标高’，按要求选中闭合PL线即可注：此方法同样适用多种分析面标高同时计算2、判断遮挡建筑的高度对某一点或窗的遮挡影响方案阶段：我们可以通过以下几种方式判断拟建建筑对已建建筑的遮挡作用，以确定拟建建筑的高度1)日照仿真2)光线圆锥3)方案优化（只支持对已有窗的分析）4)推算限高3、须先建筑命名的命令分户统计、单窗分析、遮挡关系4、区域分析结果出现在建筑内部原因：1)建筑轮廓没有在‘日-建筑’图层；2)建筑轮廓没有三维信息；3)底标高高出区域分析的分析面高；5、屋顶建模操作：搜索轮廓→人字屋顶/多坡屋顶…→Z向编辑6、扫掠角含义：光线水平投影与外墙的夹角作用：只对有朝向的项目起作用，如窗分析，线上日照对区域分析等没有作用7、指北针规则全部分析均支持指北针无指北针时与以前一样有两个以上指北针时=无指北针切割器随指北针实时变化指北针一旦改变，切记重新进行计算8、总图框规则当有编组时，【窗照分析】/【窗报批表】/【分户窗照】/【窗点分析】四个功能，只分析总图框内的模型，框外模型不参与计算当有两个以上总图框时，系统提示选择，如不选择直接回车，相当于无编组有总图框时，【日照仿真】只观察框内的模型无总图框时保持原规则9、敞开阳台计算规则。

清华斯维尔日照软件教程

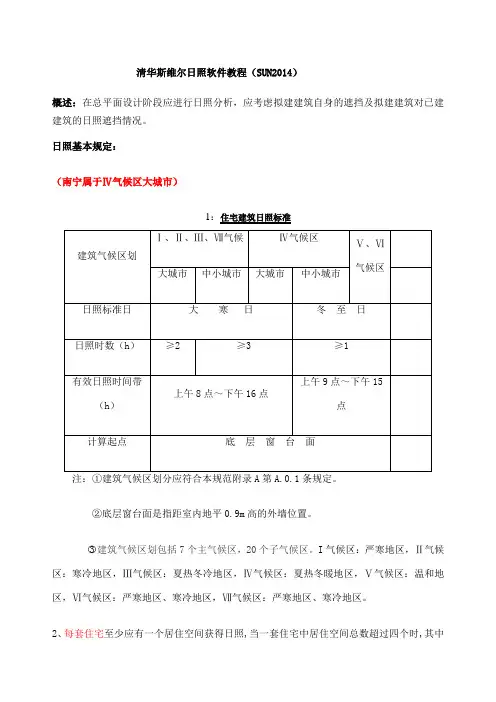

清华斯维尔日照软件教程（SUN2014）概述：在总平面设计阶段应进行日照分析，应考虑拟建建筑自身的遮挡及拟建建筑对已建建筑的日照遮挡情况。

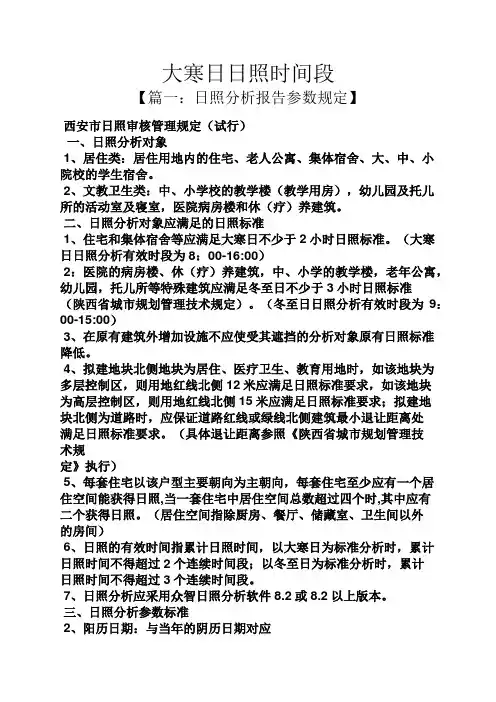

日照基本规定：（南宁属于Ⅳ气候区大城市）1：住宅建筑日照标准②底层窗台面是指距室内地平0.9m高的外墙位置。

○3建筑气候区划包括7个主气候区，20个子气候区。

I气候区：严寒地区，Ⅱ气候区：寒冷地区，Ⅲ气候区：夏热冬冷地区，Ⅳ气候区：夏热冬暖地区，Ⅴ气候区：温和地区，Ⅵ气候区：严寒地区、寒冷地区，Ⅶ气候区：严寒地区、寒冷地区。

2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照。

居住空间是指卧室、起居室（厅）。

4、旧区改建的项目内新建住宅5、宿舍6、老年人居住用房7、残疾人住宅8、托儿所、幼儿园中小学教学楼南向的普通教室9、医院病房楼10、疗养院半数以上的疗养室12、南宁市住宅建筑日照应符合以下规定：(一)住宅区内新建住宅建筑日照时数达到大寒日3小时及以上的户数不应小于总户数的85%；其余户数的建筑日照时数不低于大寒日1小时。

(二)旧区改建住宅区内新建住宅建筑日照时数达到大寒日3小时及以上的户数不应小于总户数的70%；其余户数的建筑日照时数不低于大寒日1小时。

(三) 拟建建筑不应使相邻住宅建筑日照时数小于大寒日2小时；由于历史原因相邻住宅不符合现行规范要求的，拟建建筑对相邻住宅的影响可酌情降低，但达到大寒日2小时及以上的户数不应小于总户数的70%，其余不应低于大寒日日照1小时的标准。

(四)住宅区内新建住宅建筑日照时数未达到大寒日3小时的住宅部分，应在项目总平图中注明，并由项目业主在售楼时明确告知购房户。

（南宁市城市规划管理技术规定（2011年版））满足上述日照要求即视为日照符合国家标准。

日照计算的流程：1、从总平图导入建筑外轮廓。

2、建筑建模。

3、日照分析。

4、填写日照分析报告。

一、软件安装根据电脑系统类型（32位或64位），选择安装对应的安装程序。

清华斯维尔日照软件教程

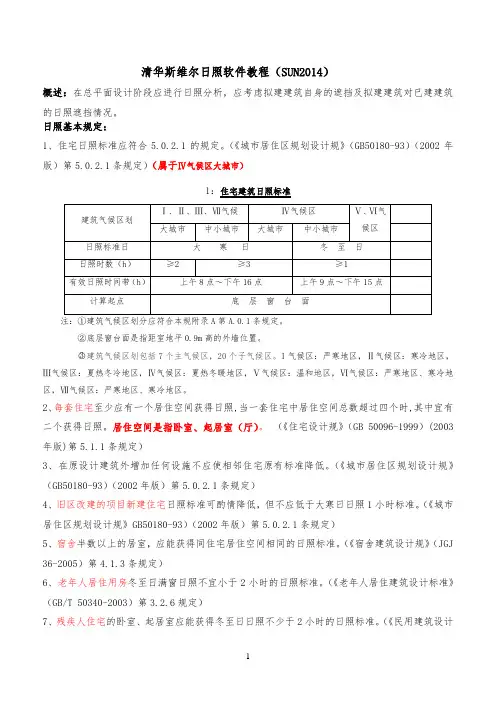

清华斯维尔日照软件教程（SUN2014）概述：在总平面设计阶段应进行日照分析，应考虑拟建建筑自身的遮挡及拟建建筑对已建建筑的日照遮挡情况。
