虹润NHR-2400数显频率转速表说明书

Hong Run Precision Instruments Co., LtD.NHR-D300系列电压/电流表使用说明书虹润NHR-D300系列电压/电流表是一种小体积的经济型数字式电测仪表，主要用于对电气线路中的交流电压、直流电压或交流电流、直流电流进行实时测量，并用LED数码管以数字直读方式进行显示。

产品具有稳定性好，抗干扰性强，性价比高等优点，且产品体积小，可直接替代原有指针式仪表。

广泛应用于稳压器、点焊机、校验台以及各种对仪表体积有一定限制的电气设备或系统中。

二、技术参数一、产品介绍量 程显示范围显 示显示溢出耐压强度绝缘阻抗工作温度相对湿度保存温度 工作电源功耗交流电压：0.2V/2V/20V/200V/600V 交流电流：2mA/20mA/200mA/2A 直流电压：0.2V/2V/20V/200V/600V直流电流：2mA/20mA/200mA/2A/20A/200A（其中20A、200A要选配分流器使用）0～±1999，小数点可通过内部PCB板短路环切换三位半，红色0.56寸或0.8寸数码管“-1”或“1”AC 1500V 1min 50Hz 500MΩ DC500V0～50℃(无凝露、无结冰)25%～85%RH-10～60℃(无凝露、无结冰)AC 220V±10%（50/60Hz）；AC/DC 12～32V ≤1.2W尺寸类型N型P型Q型外形尺寸开孔尺寸三、仪表外形尺寸及开孔尺寸（单位：mm）525ABC D 3020A 727996B 364248C 697693D 33.539.545.5+0.50+0.50各量程参数列表：测量类型电压信号电流信号量程0.2V 2V 20V 200V 600V 2mA 20mA 200mA 2A DC 20A DC 200A分辨力0.1mV 1mV 10mV 100mV 1V 0.001mA 0.01mA 0.1mA 1mA 10mA 100mA输入阻抗＞5.1MΩ500KΩ500KΩ5.1MΩ5.1MΩ100Ω10Ω1Ω0.11Ω＞5.1MΩ＞5.1MΩ测量精度±0.5%F.S ±0.5%F.S ±0.5%F.S ±0.5%F.S ±1.0%F.S ±0.5%F.S ±0.5%F.S ±0.5%F.S ±0.5%F.S ±0.5%F.S ±0.5%F.S。

版本号：5740-130601 NHR-5740系列四回路数字显示控制仪使用说明书一、概述NHR-5740系列四回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可同时显示四路测量信号，可带8路分别报警输出或4路分别变送输出功能、RS485/232通讯等输出功能，适用于需要进行多测量点检测的系统。

二、技术参数输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2ADC24V/2A≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式-1999～9999测量值显示、设定值显示，发光二级管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源）（50-60HZ）；DC20～29V（开关电源）。

功耗≤4W结构标准卡入式通讯采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器三、仪表的面板及显示功能1外形尺寸开孔尺寸160*80mm（横式）152*76mm80*160mm（竖式）76*152mm96*96mm（方式）92*92mm 2）开机显示画面：a、显示全8，指示灯全亮：b、仪表型号和版本号：c、四路信号类型-----第1，2路输入类型-----第3，4路输入类型d、四路测量值-----第1，2路测量值-----第3，4路测量值3）面板指示灯AL1：第一报警指示灯AL2：第二报警指示灯AL3：第三报警指示灯AL4：第四报警指示灯AL5：第五报警指示灯AL6：第六报警指示灯AL7：第七报警指示灯AL8：第八报警指示灯4）操作按键确认键：数字和参数修改后的确认翻页键：参数设置下翻键退出设置键：长按2秒可返回测量画面位移键：按一次数据向左移动一位长按2秒可返回上一级参数在测量画面单击显示运算结果减少键：用于减少数值带打印功能时，显示时间增加键：用于增加数值带打印功能时，用于手动打印5）标准配线仪表在现场布线注意事项：PV输入（过程输入）1.减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。

版本号：5200-160112NHR-5200系列双回路数字显示控制仪使用说明书一、产品介绍NHR-5200系列双回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。

二、技术参数 输入输入信号 电流 电压 电阻 电偶 输入阻抗 ≤250Ω ≥500K Ω 输入电流最大限制 ≤30mA 输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250K Ω（注：需要更高负载能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注≤30mA综合参数 测量精度 0.2%FS ±1字设定方式 面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。

显示方式 -1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ； 避免强腐蚀气体 工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W 结构 标准卡入式通讯采用标准MODBUS 通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 三、仪表的显示面板和功能键1）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm2）数码管PV：显示第一路测量值；可根据要求自行选择显示；在参数设定状态下，显示参数符号。

目录一、技术指标 (1)二、仪表外形 (2)三、接线图 (4)四、参数设定 (7)五、选型 (16)六、通讯协议 (23)HR系列交流电工测量显示控制仪可带有一路模拟量变送输出或继电器报警输出。

适用于各种测量控制。

HR系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

【MeiWei_81重点借鉴文档】【MeiWei_81重点借鉴文档】供电电压功耗常规型 AC 220V%（50Hz±2Hz）特殊型 AC 90～260V——开关电源≤ 5W（AC 220V线性电源供电）≤ 4W（AC 90～265V开关电源供电）二、仪表外形：型号HR-WP-AC-C.S80系列HR-WP-Cos-C.S80系列HR-WP-Hz-C.S80系列HR-WP-AC-C90系列HR-WP-Cos-C90系列HR-WP-Hz-C90系列HR-WP-AC-C.S40系列HR-WP-Cos-C.S40系列HR-WP-Hz-C.S40系列开孔尺寸单位：mm 单位：mm 单位：mm外形尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm型号HR-WP-W-C.S80系列HR-WP-W-C90系列HR-WP-W-C.S40系列开孔尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm【MeiWei_81重点借鉴文档】外形尺寸单位：mm 单位：mm 单位：mm 三、接线图【MeiWei_81重点借鉴文档】【MeiWei_81重点借鉴文档】【MeiWei_81重点借鉴文档】四、参数设定【MeiWei_81重点借鉴文档】1、仪表面板COS负载性质亮：电容性负载，电流超前暗：电感性负载，电流滞后【MeiWei_81重点借鉴文档】【MeiWei_81重点借鉴文档】2、切换显示类型：仪表上电初始化后处于测量模式，数码管分别显示当前电压和电流值，按压UP 键可以使CH1显示下一个类型值，类型切换顺序为：电压->电流->有功功率->功率因数->电压。

虹润数显电压电流表NHR-3200系列一、产品介绍虹润数显电压电流表NHR-3200系列可外接电压、电流互感器的标准信号或直接接入电流5A、电压500V的交流信号，输出功能可选模拟量输出、通讯输出功能，配备RS232/485通讯接口，支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理；可带欠压和过载事件报警功能。

本产品采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。

可靠的端子输入，接线端子采用国外进口插拔式端子，具备高耐压和过流等级的特点。

专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。

科学的自诊断功能，可通过显示代码表明产品的故障。

适用于成套智能高、低压配电柜、智能箱变、小家电性能检测系统的数据采集。

二、技术参数三、安全注意事项3.1、本节主要涉及重要的安全信息，请用户务必在安装使用本仪表之前仔细阅读并理解本节内容。

警告★仅允许具有合格资质的工作人员从事本产品的安装，且必须按照规定的安装程序来执行。

★请在从事电器安装调试工作时配备检验合格的个人安全防护装备。

★不允许单独操作。

★请在进行安装操作之前关闭所有电源。

★请在检查、测试、维护本仪表之前断掉所有电源。

请关注电源系统的设计细节，包括可能有的后备电源。

★请注意不要将工作区域内的工具或者其它物体遗留在本仪表内。

★成功地安装本仪表依靠于正确的安装、操作和使用规范。

忽视基本的安装要求可能会导致人身伤害以及电子仪表或其它财产的损害。

★请在使用高阻表测试已经安装好的仪表之前，断开所有的与之相连的输入和输出连线。

★请注意高压测试有可能会导致仪表内的元件损坏。

3.2、安装使用流程1)、请参照装箱清单检查确认由到的仪表是否完整。

如有存在遗漏请及时通知供货商或本公司。

2)、使用前请确认被测试参数的范围满足仪表的测试参数的量程范围，严禁进行超出量程的参数测试。

3)、使用前请确认能够提供满足仪表工作要求的工作电源。

目 录一、技术指标………………………………………………………………………………………………………… 1 二、仪表外形………………………………………………………………………………………………………… 2 三、接线图……………………………………………………………………………………………………………4 四、参数设定........................................................................................................................ 7 五、选型..............................................................................................................................16 六、通讯协议 (23)电流，以及它们间相位差和单相有功功率 P=U.I.CosΦ或三相有功功率P有=√3×U×I×COS(φ+30），无功功率计算公式：无功功率=视在功率-有功功率。

HR系列交流电工测量显示控制仪可随意改变仪表的输入信号量程。

采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。

HR系列交流电工测量显示控制仪可带有一路模拟量变送输出或继电器报警输出。

适用于各种测量控制。

HR系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

一、技术指标：1显示方式控制/报警方式参数设定0～9999字测量值显示0～9999字设定值显示高亮度LED数码显示发光二极管工作状态显示二组数码管测量值同屏显示(电压，电流，功率，周波或功率因数) 可选择2限控制或报警输出，带LED指示控制（或报警）方式为继电器ON/OFF带回差面板轻触式按键数字设定参数设定值断电后永久保存使用环境使用环境相对湿度供电电压功耗环境温度 0～50℃≤85RH 避免强腐蚀气体常规型 AC 220V%（50Hz±2Hz）特殊型 AC 90～260V——开关电源≤ 5W（AC 220V线性电源供电）≤ 4W（AC 90～265V开关电源供电）二、仪表外形：型号HR-WP-AC-C.S80系列HR-WP-Cos-C.S80系列HR-WP-Hz-C.S80系列HR-WP-AC-C90系列HR-WP-Cos-C90系列HR-WP-Hz-C90系列HR-WP-AC-C.S40系列HR-WP-Cos-C.S40系列HR-WP-Hz-C.S40系列2开孔尺寸单位：mm 单位：mm 单位：mm外形尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm型号HR-WP-W-C.S80系列HR-WP-W-C90系列HR-WP-W-C.S40系列开孔尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm外形尺寸单位：mm 单位：mm 单位：mm3三、接线图456四、参数设定1、仪表面板COS负载性质亮：电容性负载，电流超前暗：电感性负载，电流滞后72、切换显示类型：仪表上电初始化后处于测量模式，数码管分别显示当前电压和电流值，按压UP键可以使CH1显示下一个类型值，类型切换顺序为：电压->电流->有功功率->功率因数->电压。

版本号：5200-160112NHR-5200系列双回路数字显示控制仪使用说明书一、产品介绍NHR-5200系列双回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。

二、技术参数 输入输入信号 电流 电压 电阻 电偶 输入阻抗 ≤250Ω ≥500K Ω 输入电流最大限制 ≤30mA 输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250K Ω（注：需要更高负载能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注≤30mA综合参数 测量精度 0.2%FS ±1字设定方式 面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。

显示方式 -1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ； 避免强腐蚀气体 工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W 结构 标准卡入式通讯采用标准MODBUS 通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 三、仪表的显示面板和功能键1）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm2）数码管PV：显示第一路测量值；可根据要求自行选择显示；在参数设定状态下，显示参数符号。

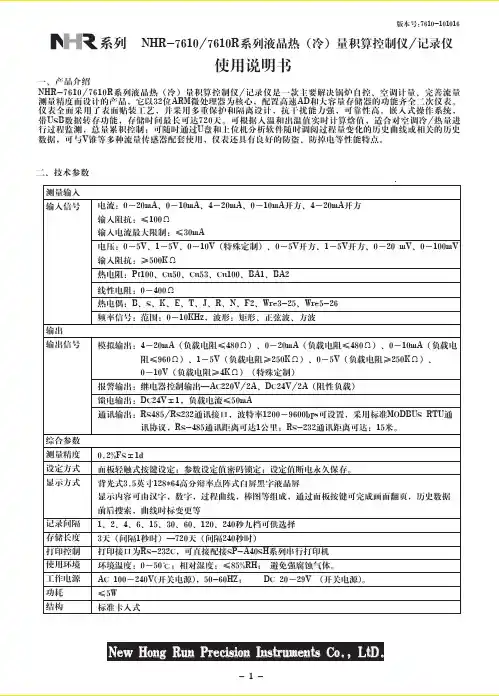

外型尺寸 开孔尺寸尺寸类型宽1608096高8016096深1101101103、仪表的安装（1）在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好内容选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间配合“ ”键可对累积量、掉电累积时间清零设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。

开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心七、仪表参数说明：1）“通道”参数——计算带温压补偿的流量时，输入通道01为流量（差压）信号；02为入温信号；03为出温信号。

名称输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能设定范围01见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积02见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积03见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积04见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积说明第一输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）流量信号的累积功能第二输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）设定通道是否为流量信号，如果是流量信号，就开通累积功能，该参数设置为ON，否则关闭，设置为OFF。

版本号：5740-130601 NHR-5740系列四回路数字显示控制仪使用说明书一、概述NHR-5740系列四回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可同时显示四路测量信号，可带8路分别报警输出或4路分别变送输出功能、RS485/232通讯等输出功能，适用于需要进行多测量点检测的系统。

二、技术参数输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2ADC24V/2A≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式-1999～9999测量值显示、设定值显示，发光二级管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源）（50-60HZ）；DC20～29V（开关电源）。

功耗≤4W结构标准卡入式通讯采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器三、仪表的面板及显示功能1外形尺寸开孔尺寸160*80mm（横式）152*76mm80*160mm（竖式）76*152mm96*96mm（方式）92*92mm 2）开机显示画面：a、显示全8，指示灯全亮：b、仪表型号和版本号：c、四路信号类型-----第1，2路输入类型-----第3，4路输入类型d、四路测量值-----第1，2路测量值-----第3，4路测量值3）面板指示灯AL1：第一报警指示灯AL2：第二报警指示灯AL3：第三报警指示灯AL4：第四报警指示灯AL5：第五报警指示灯AL6：第六报警指示灯AL7：第七报警指示灯AL8：第八报警指示灯4）操作按键确认键：数字和参数修改后的确认翻页键：参数设置下翻键退出设置键：长按2秒可返回测量画面位移键：按一次数据向左移动一位长按2秒可返回上一级参数在测量画面单击显示运算结果减少键：用于减少数值带打印功能时，显示时间增加键：用于增加数值带打印功能时，用于手动打印5）标准配线仪表在现场布线注意事项：PV输入（过程输入）1.减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。

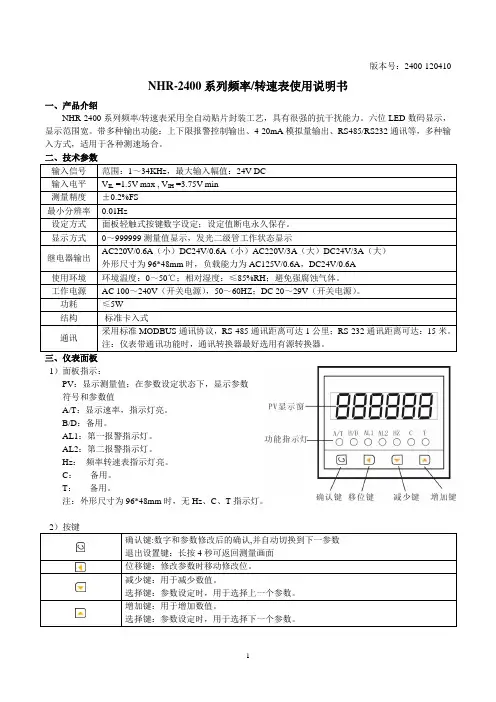

版本号：2400-120410NHR-2400系列频率/转速表使用说明书一、产品介绍NHR-2400系列频率/转速表采用全自动贴片封装工艺，具有很强的抗干扰能力。

六位LED数码显示，显示范围宽。

带多种输出功能：上下限报警控制输出、4-20mA模拟量输出、RS485/RS232通讯等，多种输入方式，适用于各种测速场合。

三、仪表面板1）面板指示：PV：显示测量值；在参数设定状态下，显示参数符号和参数值A/T：显示速率，指示灯亮。

B/D：备用。

AL1：第一报警指示灯。

AL2：第二报警指示灯。

Hz：频率转速表指示灯亮。

C：备用。

T：备用。

注：外形尺寸为96*48mm时，无Hz、C、T指示灯。

1）菜单设置2）参数设置（以更改报警类型为例）3）参数说明A 、转速设置参数说明：B、报警设置参数说明：C、通讯设置参数说明：D 、变送输出设置参数说明：E 、功能设置参数说明：注：不同外型仪表后盖接线端子的方向不一样，见示意图注2：仪有内部主板上有一个六位拔码开关，123设置输入类型，456无效（备用），如下图所示： 拨码1：ON 为磁性开关输入；OFF 为逻辑输入； 逻辑：输入触发电平IIL=1.5Vmax ；VIH=3.75Vmin 。

磁性开关：峰值输入200mV （PNP 必须放在on 位置）。

拨码2：ON 为PNP 输入；OFF 为NPN 输入；PNP：增加一个内部电阻3.9KΩ下拉电阻，7.3mA max@28VDC，NPN：增加一个内部7.8KΩ上拉电阻至+12VDC，I max=1.9mA。

拨码3：ON为低频输入；OFF为高频输入；高频：去掉阻尼电容，允许最大频率。

低频：增加一个阻尼电容，用于开关触点回跳。

而且限制输入频率50Hz和脉冲宽度10毫秒。

六、仪表选型NHR-2400□-□/□/□/□（）-□备注：在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。

型号举例：NHR-2400A-0/2/D1/P（24）-A。

从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开,然后抓住仪表的前面板向外拔,即可使表芯与表壳分离。

在回装时,将表芯插入表壳后一定要推紧,并将锁扣锁紧,以保证防护标准。

产品介绍1 显示面板外观结构图2 选型表(1) PV显示窗(测量值)(2) SV显示窗测量状态下显示输入类型等参数 参数设定状态下显示设定值(3) 第一报警(AL1)和第二报警(AL2)指(4) 确认键(5) 移位键(6) 减少键 (7) 增加键面板密封垫固定夹端子罩锁扣使用说明书NHR-1100/1104系列简易型单回路数字显示控制仪AL1AL2PVSV(1)(2)(3)(4)(5)(6)(7)RUN OUT 示灯、运行灯(RUN)和输出灯(OUT) NHR-1100/1104系列简易型单回路数字显示控制仪，傻瓜式操作，0.3级测量精度，7款外形尺寸，双四位LED 显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输入，适用温度、压力、流量、液位、湿度等工业过程量的监测。

支持2路报警功能，支持1路变送输出或支持采用标准MODBUS协议的RS485通讯接口，1路DC24V馈电输出，输入端、输出端、电源端光电隔离；100-240V AC/DC或12-36V DC开关电源供电，功耗≤3W；标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。

Hong Run Precision Instruments Co., LtD.仪表外形尺寸及开孔尺寸:虹润NHR-1100简易型单回路数字显示控制仪，1℃分辨率NHR-1104简易型单回路数字显示控制仪备注：1、一路继电器(带有常开常闭触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载) 二路继电器(仅一组常开触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载)2、规格尺寸为H的仪表，继电器触点容量：AC125V/0.5A、DC24V/0.5A(阻性负载)配配配配输出类型（负载电阻RL）无输出4-20mA(RL≤500Ω)1-5V(RL≥250KΩ)0-10mA(RL≤1KΩ)0-5V(RL≥250KΩ)0-20mA(RL≤500Ω)0-10V(RL≥4KΩ)RS485通讯接口(Modbus RTU)代码 X 0 1 2 3 4 5 D1电压范围AC/DC 100～240V（50/60Hz）DC 12～36V代码 A D 分度号（测量范围）热电偶B(400～1800℃)热电偶S(0～1600℃)热电偶K(0～1300℃)热电偶E(0～1000℃)热电偶T(-200.0～400.0℃)热电偶J(0～1200℃)热电偶R(0～1600℃)热电偶N(0～1300℃)F2(700～2000℃)热电偶Wre3-25(0～2300℃)热电偶Wre5-26(0～2300℃)热电阻Cu50(-50.0～150.0℃)热电阻Cu53(-50.0～150.0℃)宽*高*深160*80*110mm（横式）80*160*110mm（竖式）96*96*110mm（方式）96*48*110mm（横式）48*96*110mm（竖式）72*72*110mm（方式）48*48*110mm（方式）代码 A B C D E F H分度号（测量范围）热电阻Cu100(-50.0～150.0℃)热电阻Pt100(-200.0～650.0℃)热电阻BA1(-200.0～600.0℃)热电阻BA2(-200.0～600.0℃)线性电阻0～500Ω(-1999～9999)远传电阻0-350Ω (-1999～9999)远传电阻30-350Ω (-1999～9999)0～20mV (-1999～9999)0～40mV (-1999～9999)0～100mV (-1999～9999)内部保留内部保留0～20mA (-1999～9999)分度号（测量范围）0～10mA (-1999～9999)4～20mA (-1999～9999)0～5V (-1999～9999)1～5V (-1999～9999)内部保留0～10V (-1999～9999)0～10mA开方 (-1999～9999)4～20mA开方 (-1999～9999)0～5V开方 (-1999～9999)1～5V开方 (-1999～9999)全切换代码 13 14 15 16 17 18 19 20 21 22 23 24 25代码 00 01 02 03 04 05 06 07 08 09 10 11 12代码 26 27 28 29 30 31 32 33 34 35 55代码 X 12报警限数无输出1限报警2限报警④报警输出（继电器接点输出）外形尺寸/代码开孔尺寸160*80mm（横式）/A 152*76mm 48*96mm（竖式）/E 45*92mm 80*160mm（竖式）/B 76*152mm 72*72mm（方式）/F 68*68mm 96*96mm（方式）/C 92*92mm 48*48mm（方式）/H 45*45mm 96*48mm（横式）/D 92*45mm外形尺寸/代码开孔尺寸注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。

虹润牌智能仪表说明书目录数字光柱显示控制仪说明书 0数字（光柱）单路显示报警仪表说明书 (14)双回路数字/光柱显示控制仪说明书 (27)新双路表090324 (42)直流电压/电流显示控制仪说明书 (57)数字光柱显示控制仪说明书目录一、主要技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)（一）、仪表面板 (5)（二）、仪表上电 (6)（三）、仪表一级参数设定 (7)（四）、仪表二级参数设定 (7)（五）、仪表参数说明 (9)（六）、仪表参数设定方式 (10)五、型谱表 (11)附、仪表配线举例 (13)输入信号电偶：标准热电偶──B、S、K、E、J、T、WRe3-25等电阻：标准热电阻──Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等─输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方等──输入阻抗≥250kΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC 0～10mA(负载电阻≤750Ω)DC 4～20mA(负载电阻≤500Ω)DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)报警输出继电器报警输出─继电器ON/OFF带回差，触点容量：AC220V/1A；DC24V/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求波特率1200～9600bps 可由仪表内部参数自由设定。

【最新整理，下载后即可编辑】目录一、技术指标 (1)二、仪表外形 (2)三、接线【最新整理，下载后即可编辑】 (4)四、参数设定 (7)五、选型 (16)六、通讯协议 (23)【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】HR 系列交流电工测量显示控制仪采用全隔离技术。

直接采集电压和电流互感器信号，计算频率，电压和电流，以及它们间相位差和单相有功功率 P=U.I.Cos Φ或三相有功功率P 有=√3×U ×I ×COS(φ+30），无功功率计算公式：无功功率=视在功率-有功功率。

HR 系列交流电工测量显示控制仪可随意改变仪表的输入信号量程。

采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。

HR 系列交流电工测量显示控制仪可带有一路模拟量变送输【最新整理，下载后即可编辑】HR 系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

一、技术指标：性分辨率测量范围显示方式控制/报警方式参数设定±1字0～9999字0～9999字测量值显示0～9999字设定值显示高亮度LED数码显示发光二极管工作状态显示二组数码管测量值同屏显示(电压，电流，功率，周波或功率因数)可选择2限控制或报警输出，带LED指示控制（或报警）方式为继电器ON/OFF带回差面板轻触式按键数字设定参数设定值断电后永久保存使用环境使用环境相对湿度供电电压功耗环境温度0～50℃≤85RH 避免强腐蚀气体常规型AC 220V%（50Hz±2Hz）特殊型AC 90～260V——开关电源≤5W（AC 220V线性电源供电）≤4W（AC 90～265V开关电源供电）【最新整理，下载后即可编辑】型号HR-WP-AC-C.S80系列HR-WP-Cos-C.S80系列HR-WP-Hz-C.S80系列HR-WP-AC-C90系列HR-WP-Cos-C90系列HR-WP-Hz-C90系列HR-WP-AC-C.S40系列HR-WP-Cos-C.S40系列HR-WP-Hz-C.S40系列开孔尺寸单位：mm 单位：mm 单位：mm外形宽高深：160×80×宽高深：96×96宽高深：96×48×【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】外形尺寸单位：mm 单位：mm 单位：mm 【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】1、仪表面板【最新整理，下载后即可编辑】电感性负载，电流滞后2、切换显示类型：仪表上电初始化后处于测量模式，数码管分别显示当前电压和电流值，按压UP键可以使CH1显示下一个类型值，类型切换顺序为：电压->电流->有功功率->功率因数->电压。

New Hong Run Precision Instruments Co., LtD.2．滤波系数-采样的次数，用于防止测量显示值跳动,采样周期-模拟量输入时，仪表每次数据采集的时间为 0.5秒,仪表PV显示值与滤波系数及采样周期的关系如下例：模拟量输入时，设定滤波系数为6（次），则仪表自动将（6×0.5）3秒内的采样值进行平均,递推法更新 PV显示。

（即每次显示均这前3秒的采样平均值）3．显示输入的迁移与放大：定期校对时，可调整Pb及Pk改变测量值显示误差。

Pb 及Pk 的计算公式：Pk = 设定显示量程 ÷ 实际显示量程 ×原PkPb = 设定显示量程下限 - 实际显示量程下限×Pk +原Pb 例：一直流电流 4～20mA 输入仪表, 测量量程为 - 200 ～ 1000 KPa , 现作校对时发现输 入4 mA时显示 -202 ,输入 20 mA 时显示1008 。

（原Pb=0，原Pk=1.000） 根据公式: Pk=设定显示量程÷实际显示量程×原KK1=[1000-(-200)]÷ (1008-(-202) ×1=1200÷1210×1≈0.992Pb= 设定显示量程下限- 实际显示量程下限×Pk+原Pb1= -200 - (-202×0.992 )+0 = 0.384设定：Pb=0.384 ，Pk=0.9924．变送输出迁移1Oub、1OuK，2Oub、2OuK仪表变送输出以0～20mA或0～5V校对，如欲更改输出量程或输出偏差调整，可以利用以下公式实现。

公式中，当输出为电流信号，满量程＝20mA，当输出为电压信号，满量程＝5V。

例1：变送电流0～20mA输出，现欲改为4～20mA输出。

测量时，输出零点值输出为0mA，输入满量程时输出为 20mA，当前Oub＝0，当前OuK＝1。

明
按键名称
mV/TC 读取常用输出值进入/退出，字典查询数据更新，字典查询，H z RTD Ω10/1/24V
参数切换，室温调显，清零 ，修改值，存储常用输出值或设置值毫伏，热电偶量程切换脉冲量程切换热电阻量程切换电阻量程切换电压量程切换O N OFF /Dictionary
按数字键、小数点键，输入需要的电流值。

如超过输出范围，校验仪自动
置电流值为最大值（FS显示）或最小值（ZERO显示）。

按 键清除，重新按右边圆形区域中的 键，开启电流输出，LCD中ON显示。

操作同4.2.2.2，操作过程中，LCD中OFF显示，修改过程中，仪表保持原输
出，输入完成，按 键，仪表将按新的电流值输出。

在直流电流输出的过程中，按右边圆形区域中的 键，将光标移至直流 键，对直流电流输出
按右边圆形区域中 键，关闭直流电流输出，LCD中OFF显示。

CLR X
+ -。

目录一、技术指标 (1)二、仪表外形 (2)三、接线图 (4)四、参数设定 (7)五、选型 (16)六、通讯协议 (23)HR系列交流电工测量显示控制仪采用全隔离技术。

直接采集电压和电流互感器信号，计算频率，电压和电流，以及它们间相位差和单相有功功率 P=U.I.CosΦ或三相有功功率P有=√3×U×I×COS(φ+30），无功功率计算公式：无功功率=视在功率-有功功率。

HR系列交流电工测量显示控制仪可随意改变仪表的输入信号量程。

采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。

HR系列交流电工测量显示控制仪可带有一路模拟量变送输出或继电器报警输出。

适用于各种测量控制。

HR系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

一、技术指标：显示方式控制/报警方式参数设定0～9999字测量值显示0～9999字设定值显示高亮度LED数码显示发光二极管工作状态显示二组数码管测量值同屏显示(电压，电流，功率，周波或功率因数) 可选择2限控制或报警输出，带LED指示控制（或报警）方式为继电器ON/OFF带回差面板轻触式按键数字设定参数设定值断电后永久保存使用环境使用环境相对湿度供电电压功耗环境温度 0～50℃≤85RH 避免强腐蚀气体常规型 AC 220V%（50Hz±2Hz）特殊型 AC 90～260V——开关电源≤ 5W（AC 220V线性电源供电）≤ 4W（AC 90～265V开关电源供电）二、仪表外形：型号HR-WP-AC-C.S80系列HR-WP-Cos-C.S80系列HR-WP-Hz-C.S80系列HR-WP-AC-C90系列HR-WP-Cos-C90系列HR-WP-Hz-C90系列HR-WP-AC-C.S40系列HR-WP-Cos-C.S40系列HR-WP-Hz-C.S40系列开孔尺寸单位：mm 单位：mm 单位：mm外形尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm型号HR-WP-W-C.S80系列HR-WP-W-C90系列HR-WP-W-C.S40系列开孔尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm外形尺寸单位：mm 单位：mm 单位：mm三、接线图四、参数设定1、仪表面板COS负载性质亮：电容性负载，电流超前暗：电感性负载，电流滞后2、切换显示类型：仪表上电初始化后处于测量模式，数码管分别显示当前电压和电流值，按压UP键可以使CH1显示下一个类型值，类型切换顺序为：电压->电流->有功功率->功率因数->电压。

版本号：5200-160112NHR-5200系列双回路数字显示控制仪使用说明书一、产品介绍NHR-5200系列双回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。

二、技术参数 输入输入信号 电流 电压 电阻 电偶 输入阻抗 ≤250Ω ≥500K Ω 输入电流最大限制 ≤30mA 输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250K Ω（注：需要更高负载能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注≤30mA综合参数 测量精度 0.2%FS ±1字设定方式 面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。

显示方式 -1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ； 避免强腐蚀气体 工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W 结构 标准卡入式通讯采用标准MODBUS 通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 三、仪表的显示面板和功能键1）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm2）数码管PV：显示第一路测量值；可根据要求自行选择显示；在参数设定状态下，显示参数符号。
