屋面避雷带安装技术交底[1]

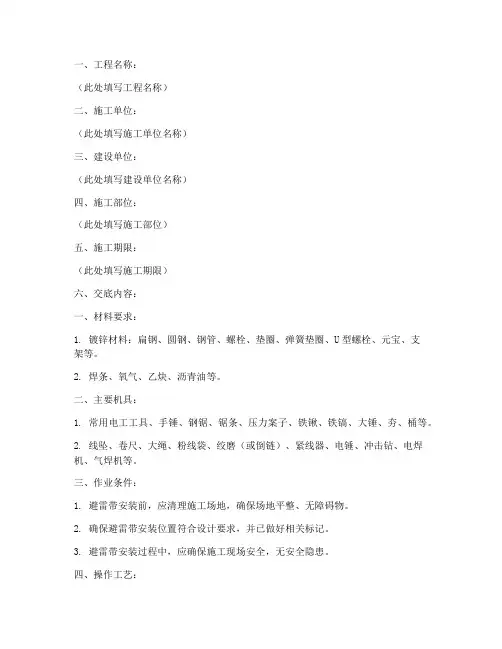

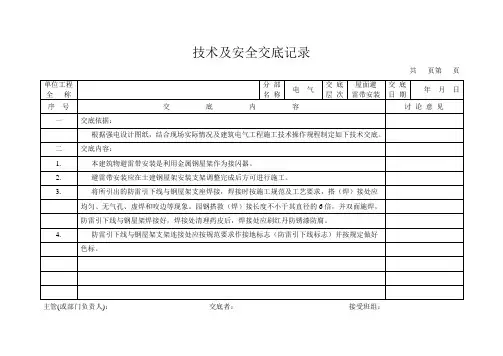

一、工程名称：（此处填写工程名称）二、施工单位：（此处填写施工单位名称）三、建设单位：（此处填写建设单位名称）四、施工部位：（此处填写施工部位）五、施工期限：（此处填写施工期限）六、交底内容：一、材料要求：1. 镀锌材料：扁钢、圆钢、钢管、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝、支架等。

2. 焊条、氧气、乙炔、沥青油等。

二、主要机具：1. 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶等。

2. 线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊机等。

三、作业条件：1. 避雷带安装前，应清理施工场地，确保场地平整、无障碍物。

2. 确保避雷带安装位置符合设计要求，并已做好相关标记。

3. 避雷带安装过程中，应确保施工现场安全，无安全隐患。

四、操作工艺：1. 避雷带安装前，先检查材料、机具是否符合要求，确保质量合格。

2. 根据设计要求，确定避雷带安装位置，并做好标记。

3. 使用电焊机进行焊接，确保焊接质量，防止因焊接不当导致避雷带损坏。

4. 避雷带焊接完成后，检查焊接处是否牢固，确保无漏焊、虚焊现象。

5. 避雷带安装过程中，应保持施工现场整洁，防止施工垃圾堆积。

五、安全措施：1. 进入施工现场的操作人员必须佩戴安全帽，扣好帽带，穿着合适的劳保鞋。

2. 高处作业时，必须佩戴安全带，并系好保险钩。

3. 施工现场应设置安全警示标志，提醒操作人员注意安全。

4. 施工过程中，严禁酒后作业、疲劳作业，确保操作人员精神状态良好。

5. 施工现场应配备消防器材，确保发生火灾时能够及时进行扑救。

六、注意事项：1. 避雷带安装过程中，应严格按照设计要求进行，确保安装质量。

2. 施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关部门进行处理。

3. 施工结束后，应进行验收，确保避雷带安装质量符合要求。

七、验收标准：1. 避雷带安装位置准确，焊接牢固，无漏焊、虚焊现象。

2. 避雷带表面无损伤，外观整洁。

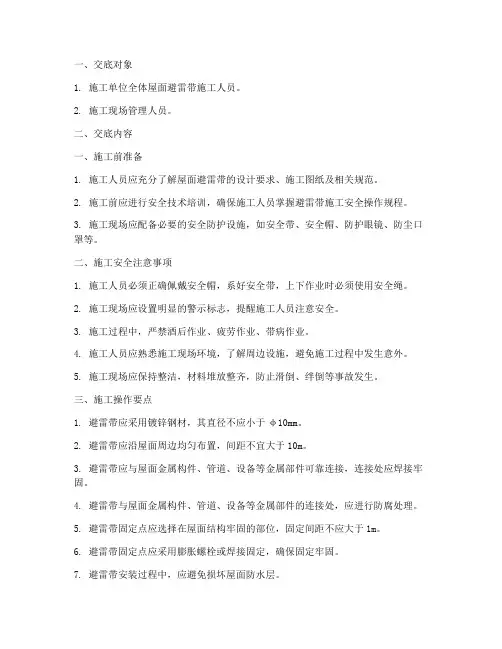

一、交底对象1. 施工单位全体屋面避雷带施工人员。

2. 施工现场管理人员。

二、交底内容一、施工前准备1. 施工人员应充分了解屋面避雷带的设计要求、施工图纸及相关规范。

2. 施工前应进行安全技术培训，确保施工人员掌握避雷带施工安全操作规程。

3. 施工现场应配备必要的安全防护设施，如安全带、安全帽、防护眼镜、防尘口罩等。

二、施工安全注意事项1. 施工人员必须正确佩戴安全帽，系好安全带，上下作业时必须使用安全绳。

2. 施工现场应设置明显的警示标志，提醒施工人员注意安全。

3. 施工过程中，严禁酒后作业、疲劳作业、带病作业。

4. 施工人员应熟悉施工现场环境，了解周边设施，避免施工过程中发生意外。

5. 施工现场应保持整洁，材料堆放整齐，防止滑倒、绊倒等事故发生。

三、施工操作要点1. 避雷带应采用镀锌钢材，其直径不应小于φ10mm。

2. 避雷带应沿屋面周边均匀布置，间距不宜大于10m。

3. 避雷带应与屋面金属构件、管道、设备等金属部件可靠连接，连接处应焊接牢固。

4. 避雷带与屋面金属构件、管道、设备等金属部件的连接处，应进行防腐处理。

5. 避雷带固定点应选择在屋面结构牢固的部位，固定间距不应大于1m。

6. 避雷带固定点应采用膨胀螺栓或焊接固定，确保固定牢固。

7. 避雷带安装过程中，应避免损坏屋面防水层。

四、施工过程中的安全防护1. 施工人员应使用绝缘工具进行施工，防止触电事故发生。

2. 施工现场应设置绝缘遮拦，防止非施工人员误入危险区域。

3. 施工过程中，如遇恶劣天气，应立即停止施工，确保施工人员安全。

4. 施工完成后，应对避雷带进行测试，确保其性能符合要求。

五、施工完成后注意事项1. 施工完成后，应进行避雷带验收，确保其符合设计要求。

2. 避雷带应定期进行检查、维护，确保其长期有效。

3. 避雷带周围应保持整洁，防止杂物堆积影响其性能。

六、应急处理1. 施工过程中，如遇触电事故，应立即切断电源，并进行急救。

2. 如遇火灾，应立即使用灭火器进行灭火，并迅速撤离现场。

一、交底目的为确保屋面避雷施工过程中的安全，提高施工人员的安全意识，防止安全事故的发生，特制定本安全技术交底。

二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：屋面避雷带施工三、安全技术交底1. 施工人员要求：（1）施工人员必须具备相关岗位的操作资格，熟悉避雷带施工工艺和安全操作规程。

（2）患有心脏病、高血压、癫痫等不宜从事高处作业的施工人员不得参加屋面避雷带施工。

（3）施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场安全要求：（1）施工前，应检查施工现场的电源、照明、通风等设施，确保满足施工要求。

（2）施工现场应设置警示标志，提醒施工人员注意安全。

（3）施工过程中，禁止无关人员进入施工现场。

3. 施工工艺安全要求：（1）避雷带支架的安装：1）支架材料选用镀锌角钢或镀锌扁钢，采用专用卡子或钢丝绳夹做卡箍安装。

2）支架固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N（5kg）的垂直拉力。

（2）避雷带连接：1）镀锌圆钢避雷带连接采用单Z字搭接，搭接长度为圆钢直径的6倍，上下搭接。

2）伸缩补偿的半圆面垂直或平行于天面。

（3）直线段避雷带支架间距均分，间距控制在0.5-1.5m，一般宜确定为1m。

4. 施工现场管理要求：（1）施工过程中，应保持施工现场的整洁，不得乱堆乱放材料、工具等。

（2）施工完成后，应及时清理施工现场，确保安全。

四、应急措施1. 发生触电事故时，应立即切断电源，并进行现场急救。

2. 发生高处坠落事故时，应立即进行救援，并采取措施防止事故扩大。

3. 发生火灾事故时，应立即报警，并采取有效措施进行灭火。

五、交底确认1. 施工单位负责人、项目技术负责人、施工员、班组长、安全员等人员必须参加安全技术交底。

2. 施工人员应认真听取安全技术交底内容，并签字确认。

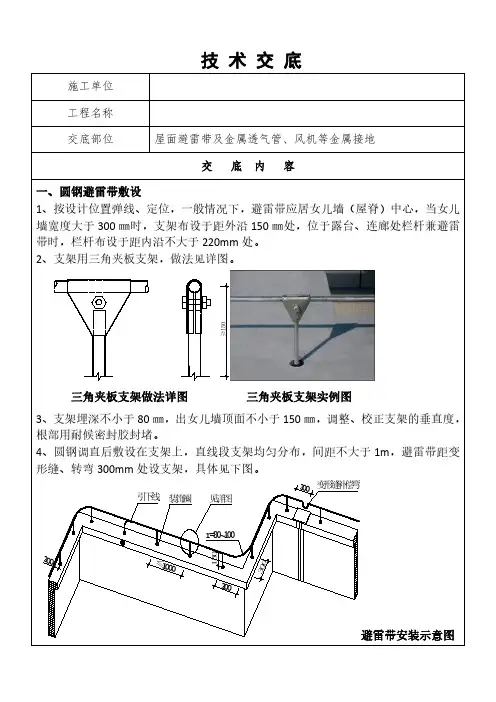

技术交底≥150
实例图
、露台、连廊女儿墙上的避雷带用金属栏杆代替，防雷引下线与栏杆用4mm²黄绿
二、屋面金属透气管、风机等金属体接地连接
、镀锌扁钢自屋面避雷网从透气管根部引出，搭接长度不小于100㎜，将管道涂层
清理干净，用抱箍与透气管可靠连接，用4mm²黄绿双色软铜线软连接或者镀锌扁
实例图
2、与女儿墙或烟气道墙紧挨的透气管，扁铁从混凝土墙内暗敷至距地300高位置，用抱箍与透气管固定，用4mm²黄绿双色软铜线连接。

示意图
3、屋面金属体接地用40×4的镀锌扁钢从就近的避雷网引出，接地扁钢一端与避雷
网连接，另一端在金属体附近地面引出，（有基础的高于设备基础100～200㎜）无振动设备在金属体上直接焊接，有振动设备和非碳钢金属体应用黄绿双色软铜线两端压端子跨接，伸出地面的接地母线应刷黄绿相间油漆。

实例图
三、其他未尽事宜执行现行相关规范、标准。

编制生产技术服务部审核审批
交底人交底时间年月日接交人。

屋面避雷安装技术交底一、施工准备（一）材料要求镀锌圆钢、专用卡具等，要求有出厂合格证、检测报告等质量证明资料。

（二）主要机具电焊机、电焊工具、钢锯、电锤等。

（三）作业条件屋面混凝土浇筑完成，模板拆除完成，屋面防水施工前。

二、质量要求1、使用材料及配件必须符合设计和相关规范的要求，所有金属部件必须镀锌，操作时注意保护镀锌层；2、避雷线应笔直、牢靠，不应有凹凸起伏和弯曲现象，距离建筑物应一致，笔直度每2米检查段允许偏差，全长不得超过10mm；3、避雷线弯曲处不得小于90°，弯曲半径不小于120mm；三、工艺流程材料进场检验→配合预留→定位放线→避雷网安装→校正检验→补刷银粉漆四、施工工艺（一）支架安装：1、根据设计要求进行弹线及分档定位。

2、所有预埋件必须安装在找平层以下，出土建找平层不少于200mm。

3、预制预埋件，将Ф12镀锌圆钢截成每段300mm，底部焊接支腿用电钻在弹线定位处打眼，深度不少于70mm。

4、首先埋设一条直线上得两端支架，然后用铅丝拉直线埋设其他支架。

在埋设前应先把洞内用水湿润，埋设后用大理石胶粘结不变。

5、女儿墙预留有铁件，可将支架直接焊在铁件上，支架的找直方法同前。

（二）避雷网安装1、将圆钢放开一端不变在牢靠地锚的夹具上，另一端不变在绞磨（或倒链）的夹具上，进行冷拉调直。

2、将调直的避雷线运到安装地点。

3、将避雷线用大绳提升到顶部，调直、敷设、卡固、焊接练成一体，同引下线焊接。

焊接的药皮应敲掉，进行局部调直后刷防锈漆或银粉。

4、建筑物屋顶上所有金属突出物都必须与避雷网焊接成一体。

屋面避雷网采用搭接焊接，搭接长度不小于100mm且双面施焊。

5、在建筑物的变形缝外应做防雷跨越处理。

五、成品保护1、剔洞时，不应损坏建筑物结构。

2、支架稳定后，不得碰撞松动。

3、支架稳后应保护好，防止土建外墙装修或内墙喷浆是污染支架。

六、应注意的质量问题1、防雷装置的各种支架顶部应距建筑物成品表面100mm；2、支架水平间距不能大于1m，各间距应平均，允许偏差30mm。

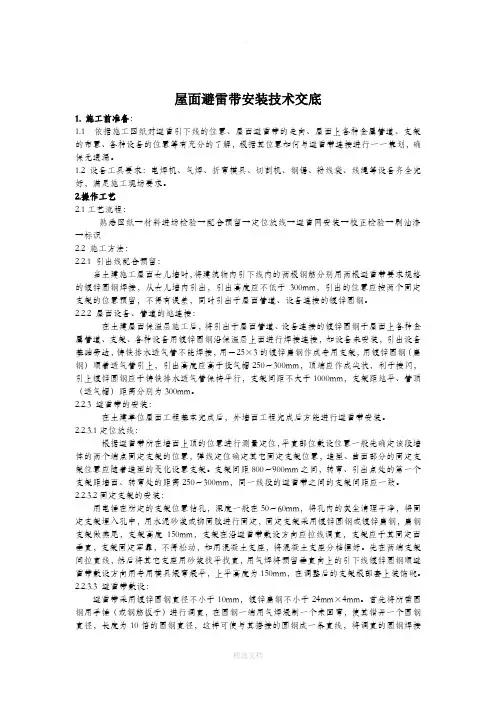

屋面避雷带安装技术交底1. 施工前准备：1.1 依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。

1.2 设备工具要求：电焊机、气焊、折弯模具、切割机、钢锯、粉线袋、线绳等设备齐全完好，满足施工现场要求。

2.操作工艺2.1工艺流程：熟悉图纸→材料进场检验→配合预留→定位放线→避雷网安装→校正检验→刷油漆→标识2.2 施工方法：2.2.1 引出线配合预留：当土建施工屋面女儿墙时，将建筑物内引下线内的两根钢筋分别用两根避雷带要求规格的镀锌圆钢焊接，从女儿墙内引出，引出高度应不低于300mm，引出的位置应按两个固定支架的位置预留，不得有误差，同时引出于屋面管道、设备连接的镀锌圆钢。

2.2.2 屋面设备、管道的地连接：在土建屋面保温层施工后，将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接，如设备未安装，引出设备基础旁边，铸铁排水透气管不能焊接，用－25×3的镀锌扁钢作成专用支架，用镀锌圆钢（扁钢）顺着透气管引上，引出高度应高于投气帽250～300mm，顶端应作成尖状，利于接闪，引上镀锌圆钢应于铸铁排水透气管保持平行，支架间距不大于1000mm，支架距地平、管顶（透气帽）距离分别为300mm。

2.2.3 避雷带的安装：在土建单位屋面工程基本完成后，外墙面工程完成后方能进行避雷带安装。

2.2.3.1定位放线：根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。

支架间距800～900mm之间，转弯、引出点处的第一个支架距墙面、转弯处的距离250～300mm，同一线段的避雷带之间的支架间距应一致。

2.2.3.2固定支架的安装：用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。

一、交底目的为确保屋顶避雷带施工过程中的安全，降低事故发生的风险，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 施工准备（1）人员准备：施工人员应具备相关资质，熟悉避雷带施工工艺和安全操作规程。

（2）材料准备：避雷带、接地线、接地体、绝缘子、螺栓、焊条等材料应符合国家相关标准。

（3）机具准备：电焊机、扳手、切割机、卷尺、线坠、粉线袋等施工工具。

3. 施工工艺（1）施工前，应检查避雷带、接地线、接地体等材料是否符合要求，确保质量。

（2）根据设计图纸，确定避雷带布置位置，做好标记。

（3）在屋顶预埋接地体，焊接接地线，确保接地电阻符合要求。

（4）安装避雷带，将避雷带固定在预埋的接地体上，确保连接牢固。

（5）检查避雷带与接地体、接地线之间的连接是否可靠，防止松动。

（6）对避雷带进行外观检查，确保无破损、锈蚀等现象。

4. 安全注意事项（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，注意高处作业安全，防止坠落。

（3）施工人员应严格遵守操作规程，严禁违章操作。

（4）焊接作业时，注意火花飞溅，防止烫伤。

（5）施工现场应保持整洁，及时清理施工垃圾。

（6）施工过程中，注意防雷、防雨、防寒、防晒等天气因素。

5. 应急措施（1）发生火灾时，立即切断电源，使用灭火器进行灭火。

（2）发生触电事故时，立即切断电源，对伤者进行急救。

（3）发生高处坠落事故时，立即进行救援，并报告相关部门。

三、交底要求1. 施工单位应将本安全技术交底内容作为施工组织设计的一部分，落实到位。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 施工现场应设置安全警示标志，提醒施工人员注意安全。

4. 施工单位应加强对施工现场的安全检查，确保施工安全。

一、交底对象本次安全技术交底的对象为参与斜屋面避雷施工的全体施工人员、监理人员及管理人员。

二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 避雷基本原理（1）避雷原理：利用避雷针、避雷带、避雷网等避雷设施，将雷电引入大地，以保护建筑物及其内部设备不受雷击。

（2）避雷设施：包括避雷针、避雷带、避雷网、接地装置等。

2. 避雷施工前的准备工作（1）熟悉图纸：施工人员应熟悉图纸，了解避雷设施的布置和设计要求。

（2）技术交底：施工前应进行安全技术交底，明确施工过程中应注意的安全事项。

（3）人员培训：对施工人员进行专业培训，确保其具备相应的技能和安全意识。

3. 避雷施工过程中的安全注意事项（1）施工人员进入施工现场必须佩戴安全帽，系好安全带，正确使用个人防护用品。

（2）施工前应检查施工现场环境，确保场地平整，无障碍物。

（3）避雷设施施工时，应严格按照设计要求进行，确保避雷针、避雷带、避雷网等设施连接牢固。

（4）施工过程中，注意观察避雷设施的安装位置，避免对周围设施造成损坏。

（5）施工过程中，应定期检查接地装置的接地电阻，确保接地效果良好。

（6）施工过程中，严禁在避雷设施附近进行焊接、切割等作业，以防火灾事故。

4. 避雷施工后的验收（1）施工完成后，应进行避雷设施的验收，确保其符合设计要求。

（2）验收合格后，方可进行下一步施工。

5. 避雷设施的维护与管理（1）定期检查避雷设施，发现损坏、松动等问题，应及时进行维修。

（2）接地装置应定期检查，确保接地效果良好。

（3）加强避雷设施的维护与管理，提高其使用寿命。

五、注意事项1. 施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。

2. 施工人员应严格遵守操作规程，确保施工质量。

3. 施工过程中，如发现安全隐患，应立即停止施工，并报告相关人员进行处理。

4. 施工完成后，应做好现场清理工作，确保施工现场整洁。

六、结语本次安全技术交底旨在提高施工人员的安全意识和操作技能，确保斜屋面避雷施工安全顺利进行。

一、交底目的为确保施工现场人员生命财产安全，预防雷击事故发生，特对屋顶避雷带安装及维护过程中的安全技术进行交底。

二、交底对象参与屋顶避雷带安装及维护的施工人员、技术人员、管理人员。

三、交底内容1. 施工前准备（1）组织施工人员学习本安全技术交底，确保全体人员了解并掌握相关安全知识。

（2）对施工人员进行安全培训，提高安全意识。

（3）检查施工人员的安全装备，确保齐全完好。

（4）对施工现场进行安全检查，消除安全隐患。

2. 施工过程中注意事项（1）施工人员必须佩戴安全帽、防滑鞋等安全防护用品。

（2）高处作业时，必须系好安全带，并采取防坠落措施。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）遇有恶劣天气，如雷雨、大风等，应立即停止施工，确保人员安全。

（5）施工过程中，应严格遵守操作规程，确保施工质量。

3. 屋顶避雷带安装要点（1）避雷带应选用合格的材料，确保其导电性能良好。

（2）避雷带安装应沿屋顶边缘敷设，间距应均匀，不得出现断带、漏接等现象。

（3）避雷带固定应牢固，防止雷击时发生脱落。

（4）避雷带与建筑物连接处，应使用专用接线端子，确保连接牢固。

（5）避雷带接地电阻应符合国家标准要求。

4. 屋顶避雷带维护要点（1）定期检查避雷带，确保其完好无损。

（2）发现避雷带损坏、脱落等问题，应及时修复或更换。

（3）检查接地系统，确保接地电阻符合国家标准要求。

（4）对避雷带进行防腐处理，延长其使用寿命。

四、应急措施1. 遇到雷击事故，应立即切断电源，并组织人员撤离现场。

2. 对受伤人员进行急救，并立即拨打急救电话。

3. 及时向相关部门报告事故情况。

五、总结通过本次安全技术交底，使全体人员充分认识到屋顶避雷带安装及维护过程中的安全重要性。

希望大家严格遵守操作规程，确保施工现场安全。

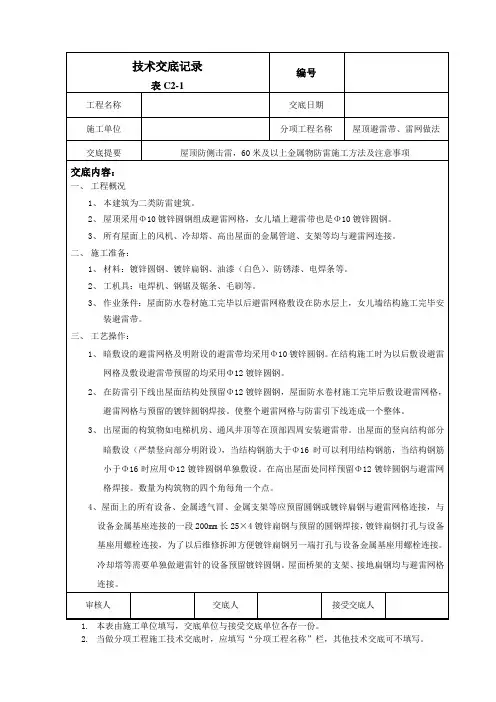

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2.1.3焊接点应先刷防锈漆，再刷银粉漆，防腐处理到位。

2.1.4接地电阻测试点：用专用防雷接地电阻测试仪器现场测试防雷接地电阻应小于1欧姆。

2.2做法及要求
2.2.1 防雷接地做法参见15D501.
2.2.2 测试接地装置的接地电阻必须符合设计要求。
