防雷接地技术交底

防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。

因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。

本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。

一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。

1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。

1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。

二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。

2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。

2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。

三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。

3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。

3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。

四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。

4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。

4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项技术工程，旨在保护建造物及其设备免受雷电侵害，确保人身和财产的安全。

本次技术交底旨在详细介绍防雷接地工程的相关知识和施工要求，确保施工人员能够准确理解并按照规范进行工程施工。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物的金属构件与地下土壤形成良好的接地连接，以达到防雷的目的。

接地装置包括接地体、接地极、接地网等。

三、工程要求1. 设计要求：(1) 根据建造物的高度、用途和周围环境等因素，合理确定接地装置的类型和数量。

(2) 接地装置应符合国家相关规范和标准的要求，确保接地电阻满足设计要求。

(3) 接地装置的材料应具有良好的导电性能和耐腐蚀性能，确保长期可靠使用。

2. 施工要求：(1) 施工前，施工人员应子细阅读设计图纸和相关规范，确保理解设计要求。

(2) 施工现场应保持整洁，防止杂物和灰尘进入接地装置。

(3) 接地装置的安装位置和深度应符合设计要求，确保与建造物金属构件的接触良好。

(4) 接地装置的接地体应埋设在湿润的土壤中，避免干燥或者石质土壤。

(5) 接地体的埋设深度应符合设计要求，普通不低于1.5米。

(6) 接地体的埋设方式应采用冲压或者钻孔方式，确保接地体与土壤的密切接触。

(7) 接地极的安装应坚固可靠，接地极与接地体之间的连接应紧固可靠，确保接触电阻不超过规定值。

(8) 接地网的布置应均匀、密集，接地网与接地体之间的连接应坚固可靠。

(9) 施工完成后，应进行接地电阻测试，确保接地电阻满足设计要求。

四、安全措施1. 施工人员应佩戴符合要求的个人防护装备，包括安全帽、防静电服、绝缘手套等。

2. 施工现场应设置明显的安全警示标志，禁止未经许可的人员进入施工区域。

3. 施工人员应严格按照作业规程操作，禁止违章操作和私自更改设计方案。

4. 施工人员应熟悉和掌握相关应急救援措施，确保在发生意外情况时能够及时处理。

五、质量验收1. 施工完成后，应进行接地电阻测试，测试结果应符合设计要求。

防雷、接地技术交底1技术交底范昌XXX信。

工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子 贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

接地、防雷安全技术交底1. 引言接地和防雷是电气系统设计和工程中非常重要的安全技术措施。

合理的接地系统可以确保电气设备的正常运行，并预防人身伤害和财产损失。

本文将详细介绍接地和防雷的相关知识和技术要点。

2. 接地系统接地系统是电气设备安装和运行过程中必不可少的一部分。

它主要包括以下几个方面：2.1. 接地的目的接地的主要目的是保护人员安全、设备正常运行和防止电气事故的发生。

通过将电气设备与大地之间建立良好的连接，可以有效地排除电气设备上的电荷，减小电气系统的接触电压，并提供一个可靠的回路，以便于故障电流及时流过。

2.2. 接地的种类接地可以分为以下几种种类：2.2.1. 设备接地设备接地主要是指将电气设备的金属外壳或其他导电部分与大地之间建立连接。

设备接地可以保护用户免受触电风险，并在电气设备发生故障时提供一条散流通路。

2.2.2. 系统接地系统接地是指将电气系统或电气设备的整体与大地之间建立连接。

系统接地常用于中性点接地系统，通过将电气系统中的中性点与大地相连，可以确保电气系统的稳定性和正常运行。

系统接地还可以降低接触电压，提高电气设备的绝缘性能。

2.3. 接地方法接地方法根据不同的需求和实际情况而定，常用的接地方法包括以下几种：2.3.1. 直接接地直接接地是指将电气设备或电气系统的导体直接埋入地下，与大地相连，形成一条导电回路。

这种接地方法操作简单、成本低，常用于低电压电气系统。

2.3.2. 电阻接地电阻接地是通过在接地回路中引入电阻器，来限制故障电流的流动，以减少故障对电气设备的损害。

电阻接地也可以降低接触电压，保护人员免受电击伤害。

电阻接地常用于中高压电气系统。

2.3.3. 变压器接地变压器接地是指通过连接变压器的中性点与大地之间的导线，来实现接地。

变压器接地可以有效地降低接触电压，提高电气系统的安全性和可靠性。

2.4. 接地系统的设计要点设计和建立合理的接地系统是保障电气设备运行安全的关键。

防雷接地工程技术交底一、任务背景为了保障建造物及其设备的安全运行，防止雷击等自然灾害对建造物及其设备造成损坏，防雷接地工程技术交底成为必要的工作环节。

本文将详细介绍防雷接地工程技术交底的相关内容。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物及其设备与地面形成良好的电气连接，以达到安全防护的目的。

该工程主要包括以下几个方面的内容：1. 设计方案根据建造物的结构特点、用途及周边环境条件，制定合理的防雷接地设计方案。

设计方案应包括接地装置的布置、接地体的选型和材料、接地电阻的计算等。

2. 材料准备根据设计方案，准备所需的接地装置材料。

常用的接地装置材料包括铜排、镀锌钢材、接地电极等。

材料的选择应符合国家相关标准，并具备良好的导电性能和耐腐蚀能力。

3. 施工流程施工前应制定详细的施工方案，明确施工流程和安全措施。

施工流程主要包括接地装置的布置、接地电极的埋设、接地体的连接等。

施工过程中应注意施工质量，确保接地装置与地面的良好接触。

4. 检测验收施工完成后，应进行防雷接地工程的检测验收。

检测内容主要包括接地电阻的测量、接地装置的连接性能等。

验收合格后，方可投入使用。

三、技术要求为确保防雷接地工程的有效性和可靠性，以下是防雷接地工程的技术要求：1. 接地电阻要求根据建造物的用途和要求，接地电阻应符合相关标准的要求。

普通来说，低电阻值能提供更好的防雷保护效果。

常见的接地电阻要求为不大于10欧姆。

2. 接地装置的布置接地装置的布置应根据建造物的结构特点和用途来确定。

普通来说，接地装置应均匀分布在建造物周围，以确保接地电阻的均匀性。

3. 接地体的选型和埋设接地体的选型应根据建造物的土壤电阻率、湿度等条件来确定。

常见的接地体包括接地电极、接地网等。

接地体的埋设深度应符合相关标准的要求，普通为1.5米以上。

4. 接地装置的连接性能接地装置的连接性能是防雷接地工程的重要指标之一。

接地装置的连接应坚固可靠，接地装置与接地体之间的连接电阻应符合相关标准的要求。

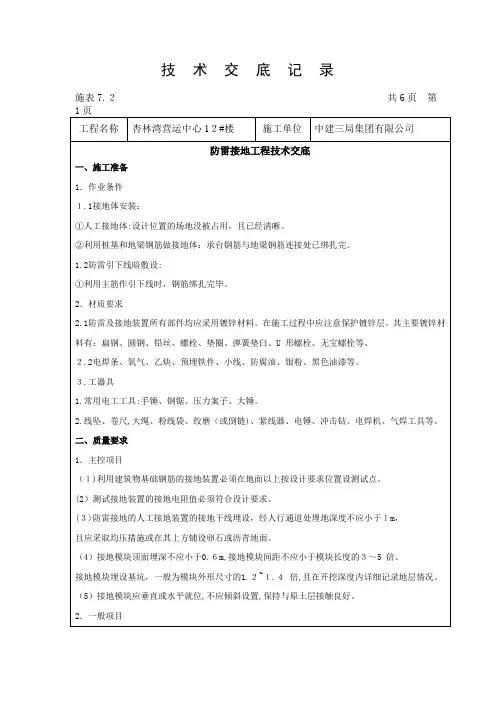

工程名称交底部位防雷接地工程编号001 日期2022年5月29日交底内容：一、工程概况1. 本工程三类防雷建筑物，设防直击雷的外部防雷装置，并采取防闪电电涌侵入的措施。

设置内部防雷装置，并在建筑物的地下室（或地面层处）将建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线与防雷装置防雷等电位连接。

外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，还应满足间隔距离的要求。

2. 接闪器：在屋顶采用∅10热镀锌圆钢作接闪带，屋顶接闪带连接线网格不大于20mx20m或24mx16m。

3. 引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根∅10以上主筋通长焊接作为引下线，引下线其间距沿周长计算不应大于25米。

所有外墙引下线在室外地面下1m处引出一根40x4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1.5m。

4. 接地极：建筑物基础底梁上的下层钢筋中的两根∅10以上主筋通长焊接形成的基础接地网。

构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。

单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接连接。

构件之间必须连接成电气通路。

5. 引下线上端与接闪带焊接，下端与接地极焊接。

建筑物四角的外墙引下线在室外地面上1.0m 处设测试卡子。

6. 凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。

在屋面接闪器保护范围之外的非金属物体应装设接闪器，并应和屋面防雷装置相连。

7．竖向敷设金属管道和电梯滑轨应上下两端与防雷装置可靠连接。

8．室外接地凡焊接处均应刷沥青防腐。

二、防雷接地施工工艺1. 利用建筑物基础内钢筋做综合接地装置：按照设计图纸尺寸位置要求标好位置，利用基础梁上的下层两根不小于直径10mm主筋搭接焊好，不同标高处利用两根竖向结构筋上下焊接贯通，并清理干净药皮药渣。

并在室外每个测试点地面以下1米处预留40*4热镀锌扁钢引致散水外不小于0.3。

技术交底JD-001技术交底JD-0014.焊接要求:①扁钢为其宽度的2倍（且至少3个棱边焊接）②圆钢为其直径的6倍③圆钢与扁钢连接时，其长度应为圆钢直径的6倍④扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外, 并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

⑤接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料四、主要防雷接地节点做法承台上层聃承台内钢筋与桩基内钢筋焊接示意图注2 3 5 4t 当基硫底有桩基眄宜按梱施工 本驅肝班硫注的讎和祐.当不綵胖接法连接吐可采驷栓霜的卡赠魏 （參！145页）.聲基为JHHS 基眄由干鮮惟基就位后厂蛀血丹 打皆欲度的緞上2启晋外馳郦按梱处肚 建馳隅也髀坡厳t 应褫其狀觥乱做法是:护 畑盼艸畅10酗或聯或者肌25X4 扁钢順连腕来卡后两帖建黝基辆篇连捋为土 境接鮒钢棚X 2水跚麴淞*械般保护厚 4501“耳直徑汨00m（7n 丿 一ry31:1 /F桩基鯛 _承台辭 连接骅41*豐¥4■十于匚﹂4﹄ 一芽蛊器卑序茨辛一—一i-上FH HU S ^t〒丄i aal s 壹抽51一盅22e33a2 23 3雲401伸做处餓线鞠引下线节点做法示意图雁他酬月至屋醸 乍泄詐苣上（另睡肋甌甜亂L63X63X5上巴SsiWmm当颐上方I賄专设断制別岀此引出纽唸线酚肖其的I防雷节点示意图五、安全注意事项1、进入施工现场必须遵守安全生产六大纪律。

2、电焊时，严格遵守“十不烧”规程操作：1）、焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。

2）、凡属一、二、三级动火范围的焊、割作业，未竟办理动火审批手续，不准进行焊、割。

3）、焊工不了解焊、割现场周围情况，不得进行焊、害叽4）、焊工不了解焊件内部是否安全时，不得进行焊、害叽5）、各种装过可燃气体、易燃液体和有毒物质的容器。

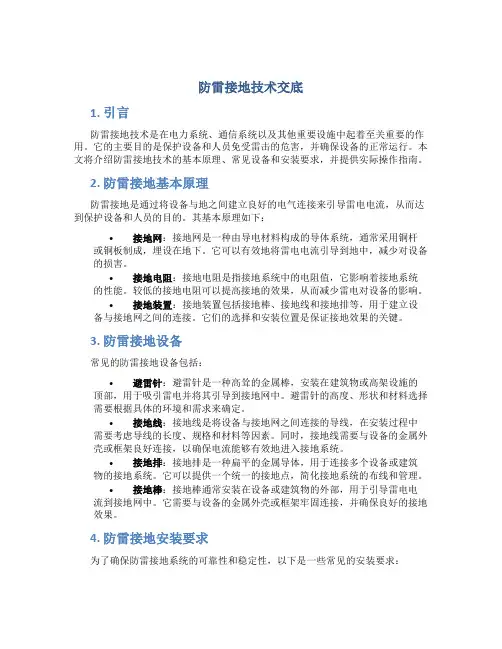

防雷接地技术交底1. 引言防雷接地技术是在电力系统、通信系统以及其他重要设施中起着至关重要的作用。

它的主要目的是保护设备和人员免受雷击的危害，并确保设备的正常运行。

本文将介绍防雷接地技术的基本原理、常见设备和安装要求，并提供实际操作指南。

2. 防雷接地基本原理防雷接地是通过将设备与地之间建立良好的电气连接来引导雷电电流，从而达到保护设备和人员的目的。

其基本原理如下：•接地网：接地网是一种由导电材料构成的导体系统，通常采用铜杆或铜板制成，埋设在地下。

它可以有效地将雷电电流引导到地中，减少对设备的损害。

•接地电阻：接地电阻是指接地系统中的电阻值，它影响着接地系统的性能。

较低的接地电阻可以提高接地的效果，从而减少雷电对设备的影响。

•接地装置：接地装置包括接地棒、接地线和接地排等，用于建立设备与接地网之间的连接。

它们的选择和安装位置是保证接地效果的关键。

3. 防雷接地设备常见的防雷接地设备包括：•避雷针：避雷针是一种高耸的金属棒，安装在建筑物或高架设施的顶部，用于吸引雷电并将其引导到接地网中。

避雷针的高度、形状和材料选择需要根据具体的环境和需求来确定。

•接地线：接地线是将设备与接地网之间连接的导线，在安装过程中需要考虑导线的长度、规格和材料等因素。

同时，接地线需要与设备的金属外壳或框架良好连接，以确保电流能够有效地进入接地系统。

•接地排：接地排是一种扁平的金属导体，用于连接多个设备或建筑物的接地系统。

它可以提供一个统一的接地点，简化接地系统的布线和管理。

•接地棒：接地棒通常安装在设备或建筑物的外部，用于引导雷电电流到接地网中。

它需要与设备的金属外壳或框架牢固连接，并确保良好的接地效果。

4. 防雷接地安装要求为了确保防雷接地系统的可靠性和稳定性，以下是一些常见的安装要求：•接地网的设计：接地网的设计需要考虑地质条件、设备类型以及工作环境等因素。

一般情况下，接地网应该呈现出较低的接地电阻，确保雷电电流能够快速而有效地引导到地中。

接地与防雷安全技术交底前言接地与防雷技术是现代电气工程中至关重要的一环。

其在保障电机、电器的正常运行、维护人员的安全和预防火灾等方面扮演着不可替代的角色。

本文就接地和防雷技术进行详细的交底。

什么是接地技术？接地技术是指将设备或建筑物与大地形成良好的接触，并确保大地成为消除和保护设备与人身安全的自然导体。

它是电气工程中保证电安全、防止触电危害及电气火灾的重要措施。

接地的主要作用接地技术的主要作用包括：•保护电气设备及人员的安全，尤其是在触电情况下，电流可以通过接地线构成的回路流回大地中，减少触电危险，尤其是保护用户的人身安全。

•控制屏、柜橱内的电位使之处于相同的电位，以保证设备的正常运行和降低干扰，提高仪器的精度和稳定性•防止气体积聚爆炸等危险情况发生，避免引发火灾，减少安全医疗事故的发生。

接地的分类按照不同的场合和功能，接地技术可以分为：•保护接地•信号接地•电力接地保护接地保护接地主要用于金属外壳及设备的可触及部分等，以降低外露的金属设备及金属外壳和人体发生直接接触造成触电打击的危险。

信号接地信号接地可用于直流、交流和数字信号等不同类型的信号线。

信号接地能够消除各种信号干扰，提高通讯质量，增进设备间的互联性能。

电力接地电力接地是供电系统的必要要素之一，它确认系统中各种设备的电位是相等的，从而更准确地进行电气保护，防止触电危险和电气故障。

什么是防雷技术？防雷技术是预防雷电危害的技术。

作为一种重要的安全技术防范手段，防雷技术最早被应用于采煤工作面，在现代物流、电力传输、通讯设备、医学设备等领域得到了广泛应用。

防雷的作用防雷技术的主要作用包括：•防止因雷击造成的人员伤亡及电力设备损坏，减少由雷击引发的火灾及爆炸等事故的发生；•减少因雷电产生的电磁干扰，提高通讯线路、配电线路、电气自动化控制系统、计算机网络系统等运行的可靠性和稳定性；防雷的分类防雷技术按照场合的不同，主要分为：•天线接地防雷•楼房防雷•电力系统防雷天线接地防雷在电信、通讯等领域广泛应用的天线接地技术，通过坚固的大地接口使信号发生器（即天线）与地面建立良好的连续结构，将多余的放电电流引入地面，保证通讯设备的正常运行。

监理单位施工单位交底部位交底日期交底人签字接收人签字（二）主要机具1．手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

2．电动工具：电锤、冲击钻、电气焊机具等。

3．测试器具：小线、线坠、卷尺、粉线袋等。

4．其他工具：大绳、绞磨(或倒链)、紧线器等。

四、施工工艺（一）接地装置安装1.自然接地体的安装利用结构地板上层、下层各2根φ≥16相邻钢筋通长可靠焊接连通构成接地网。

横向纵向交叉部位可靠跨接，并在交叉处把上层、下层的接地钢筋网可靠焊接连通。

再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好，并在室外地面以下将柱内主筋焊好连接板，并将两根主筋用色漆做好标记，便于引出和检查，做好隐蔽检查，填写隐检记录。

2.变电所接地系统监理单位施工单位交底部位交底日期交底人签字接收人签字所有电气装置的金属外壳，基础槽钢两端，电缆进户预埋钢管，配线钢管，电缆桥架，母线的金属外壳等正常情况下不带电的金属器件均应可靠接地；变压器柜的金属轨道采用100*5的热镀锌扁钢与基地网可靠焊接连通，变压器的中性点采用100*5的热镀锌扁钢与接地系统可靠连通；所有配电柜下方四周统长10#槽钢预埋件采用40*4的热镀锌扁钢与基地网可靠焊接连通，高、低压柜的金属外壳与10#槽钢预埋件可靠电气连通；为满足环保部门防电磁辐射要求，变电所、开关站。

柴油发电机房的顶板和四周侧墙内设置10*10mm的钢丝网，并在多处采用40*4热镀锌扁钢与变电所、开关站、柴油发电机房四周的接地装置可靠焊接连通。

3.弱电竖井工作接地弱电井在地下二层焊处一根40*4的扁钢至弱电井专用接地端子箱（箱底距地坪500mm），然后在竖井内沿墙向上明敷一根40*4扁铜，每层再用40*4变通从竖向干线引出至接地专用端子箱，套绝缘套（注：明敷扁铜在穿楼板处预埋PVC50管）监理单位施工单位交底部位交底日期交底人签字接收人签字弱电竖井工作接地4.弱电竖井防静电接地：同弱电竖井工作接地；5.弱电机房专用工作接地在地下三层距基础接地网高500mm处预埋150w*150h*80d的钢盒，钢盒与接地网之间采用40*4的扁钢焊接连通，在钢盒至弱电机房、网络机房及多媒体机房专用接地端子箱（距地面300mm）之间用WDZA-YJY-1*95的电缆穿沿墙暗敷PVC32管可靠连接（螺栓连接）。

交底内容分项工程名称：防雷及接地体安装编制依据：《建筑物电子信息系统防雷技术规范》GB50343-2004 《建筑物防雷设计规范》GB50057-2010一、安全常规教育1.施工人员进入现场必须戴合格的安全帽，系好帽带，锁好扣带；2.施工人员在作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）；3.施工人员在施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场4.施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律二、材料要求1、主要材料有：镀锌扁钢-40x4、镀锌圆钢≥Φ10，必须符合设计要求及施工规定规范。

2、辅助材料有：焊条、氧气、乙炔、沥青油等，材质必须符合设计要求。

三、主要机具1、主要安装工具：电焊机、气焊机、切割机、钢锯、锯条、铁锹、铁镐等。

2、检测工具钢卷尺、接地电阻测试仪等。

四、施工工艺1、接地体安装工艺按施工图纸、设计变更的位置要求，标好位置，将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好，并在室外地面以下将主筋焊好连接板，并将防雷引下线主筋用色漆做好标记，以便于引出和检查，同时做好隐检记录。

2、防雷引下线暗敷设：（1）按施工图要求找出全部引下线主筋位置，用油漆作好标记，距室外地坪不低于0．3m米处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm，做完后请有关人员进行隐检做好隐检记录。

3、避雷带安装（1）利用压顶钢筋与预先准备好的连接钢筋焊接成一体，并与柱筋中引下线焊成一个整体。

（2）压顶内各点引出钢筋头，焊完后，用圆（或扁钢）敷设在四周，压顶内焊接好各点，并与周围各引下线连接后成环形。

4、检查接地电阻，接地电阻不大于1欧姆。

五、安全生产、现场文明施工1、室外交叉作业时必须戴好安全帽，作业处，上空有施工的应搭设防护板，防止坠落物体打击。

2、使用电气焊接时应有防火措施，电焊机应符合相关规定，并应用专用开关箱。

3,、刷油漆时，严禁烟火并隔离热源。

防雷工程技术交底一、背景介绍防雷工程技术交底是指在建造、设备或者其他工程项目中，为了防止雷电对工程造成伤害，需要向相关人员进行技术交底，详细介绍防雷工程的相关知识、操作方法和注意事项。

二、技术交底内容1. 雷电的形成和危害：雷电是大气中的一种自然现象，由于大气中的电荷分布不均导致的放电现象。

雷电对建造、设备等工程造成的危害包括直接打击、感应电流、电磁波辐射等。

2. 防雷工程的基本原理：防雷工程的基本原理是通过合理布置和使用导电材料，将雷电的电流引导到地下，从而保护建造、设备等工程免受雷击的侵害。

3. 防雷工程的分类：根据不同的工程特点和需求，防雷工程可以分为外部防雷和内部防雷两类。

外部防雷主要是通过建立避雷针、避雷网等设施，将雷电引导到地下；内部防雷主要是通过安装避雷器、接地装置等，保护建造内部的设备免受雷击的伤害。

4. 防雷工程的设计要求：在进行防雷工程设计时，需要考虑建造的结构特点、周围环境的雷电频率、设备的灵敏度等因素。

设计要求包括避雷针的高度、避雷网的布置密度、接地装置的材料和规格等。

5. 防雷工程的施工步骤：防雷工程的施工步骤包括勘察设计、材料采购、施工准备、施工过程和验收等。

在施工过程中，需要注意安全防护、施工质量等方面的要求。

6. 防雷工程的检测和维护：防雷工程的检测和维护是确保防雷系统正常运行的关键。

检测内容包括避雷针的接地电阻、避雷网的接地电阻、避雷器的工作状态等。

维护工作包括定期清理避雷装置、检查接地装置等。

三、技术交底注意事项1. 交底人员要具备一定的防雷工程知识和经验，能够清晰、准确地传达相关信息。

2. 交底内容要结合实际工程项目进行讲解，注重实用性和可操作性。

3. 交底过程中要注意与听众的互动，解答他们可能提出的问题，确保信息的传递和理解。

4. 交底材料要清晰、简洁，可以使用图表、图片等辅助工具，提高交底效果。

5. 交底结束后，要进行总结和复盘，对交底内容进行评估和改进，以提高交底质量。

防雷接地工程技术交底引言概述：在建筑工程中，防雷接地工程是至关重要的一环。

正确的防雷接地工程可以有效保护建筑物和设备免受雷击的危害，确保人员和设备的安全。

因此，对防雷接地工程技术进行交底是非常必要的。

一、接地电阻的要求1.1 接地电阻的测量方法：接地电阻是衡量接地系统质量的重要指标，通常采用万用表或接地电阻测试仪进行测量。

1.2 接地电阻的标准值：根据国家标准和建筑规范的要求，建筑物的接地电阻应控制在一定范围内，通常为10欧姆以下。

1.3 接地电阻的改善方法：如果接地电阻超出标准范围，可以采取增加接地电极数量、改善接地电极材质等方法来改善接地系统的质量。

二、接闪器的设置位置2.1 接闪器的作用：接闪器是建筑物上的一种重要设备，用于引导雷电流到接地系统，减少雷击对建筑物的危害。

2.2 接闪器的设置位置：接闪器一般设置在建筑物的高处，如屋顶或者高架设备上，确保其能有效引导雷电流。

2.3 接闪器的布局原则：接闪器的布局应考虑建筑物的结构特点和周围环境，确保其能够覆盖整个建筑物并与接地系统连接。

三、接地电极的选材和埋设3.1 接地电极的选材：接地电极的选材应考虑导电性能、耐腐蚀性能和使用寿命等因素，常用的材料包括铜、镀锌钢等。

3.2 接地电极的埋设深度：接地电极的埋设深度应符合规范要求，一般在1.5米以上，确保接地系统能够有效导入地下水层。

3.3 接地电极的间距：接地电极的间距应根据建筑物的大小和接地系统的负荷来确定，一般间距在10米左右。

四、接地系统的保护4.1 防雷接地系统的检测：定期对防雷接地系统进行检测是非常重要的，以确保其运行正常。

4.2 防雷接地系统的维护：定期清理接地电极周围的杂物和保持接地系统的干燥是保护接地系统的有效方法。

4.3 防雷接地系统的监控：可以通过安装监控设备对防雷接地系统进行实时监测，及时发现问题并进行处理。

五、防雷接地工程的验收5.1 防雷接地工程的验收标准：防雷接地工程的验收应符合国家标准和建筑规范的要求，接地电阻、接闪器设置等都需要符合规定。

防雷工程技术交底引言概述：防雷工程技术交底是指在建设项目中，防雷工程施工前，由施工单位向相关人员进行技术交底，明确防雷工程的施工要求和注意事项，以确保工程的质量和安全。

本文将从四个方面详细阐述防雷工程技术交底的内容。

一、防雷工程施工要求1.1 防雷设施的选材：详细介绍防雷设施的材料选择标准，如导体材料、接地装置材料等，确保其具备良好的导电性和耐腐蚀性。

1.2 防雷设施的布置：阐述防雷设施的布置原则，包括合理的设备间距、导体的接地方式等，确保防雷设施的覆盖范围和效果。

1.3 防雷设施的施工工艺：详细介绍防雷设施的施工步骤和要求，包括导体的安装、接地装置的固定等，确保施工质量和安全。

二、防雷设备的检测与验收2.1 检测标准与方法：介绍防雷设备的检测标准和方法，如雷电流检测、接地电阻测量等，确保设备符合相关规范和要求。

2.2 检测记录与报告：强调记录检测过程中的数据和结果，并撰写详细的检测报告，以备后续验收和维护。

2.3 防雷设备的验收标准：阐述防雷设备验收的标准和要求，包括设备的可靠性、接地电阻值等，确保设备的正常运行和有效防护。

三、防雷设备的维护与管理3.1 定期巡检：强调定期对防雷设备进行巡检，检查设备的完好性和接地装置的连接情况，及时发现并排除隐患。

3.2 维护保养：介绍防雷设备的常规维护保养措施，如清洁设备表面、检查接地装置的腐蚀情况等，确保设备的长期可靠运行。

3.3 管理档案：强调建立完善的防雷设备管理档案，包括设备的购置、维护记录等，方便设备管理和历史追溯。

四、防雷工程事故应急处理4.1 应急预案：介绍建立防雷工程事故应急预案的重要性，并详细阐述预案内容，包括事故报警、人员疏散等，确保在事故发生时能够及时有效地处置。

4.2 应急演练：强调定期进行防雷工程事故应急演练，提高人员的应急处理能力和协同配合能力，确保事故处理的迅速和准确。

4.3 事故调查与分析：阐述事故发生后的调查与分析工作，包括事故原因的查明和责任的追究，以避免类似事故再次发生。

防雷接地工程技术交底引言概述：防雷接地工程技术交底是指在建设工程中，对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。

防雷接地工程是建造物必备的安全设施，它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。

本文将从设计、施工、监测等方面，详细介绍防雷接地工程技术交底的内容。

一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中，需要遵循以下原则：1.1.1 合理布置接地装置：根据建造物的结构特点和雷电活动规律，合理布置接地装置，确保接地系统能够有效地引导雷电电流。

1.1.2 选择适当的接地材料：根据建造物的具体情况，选择合适的接地材料，如铜材、镀锌钢材等，以确保接地系统的导电性能。

1.1.3 考虑接地系统的稳定性：在设计过程中，需要考虑接地系统的稳定性，采取适当的措施，防止接地电阻过大或者过小，影响接地效果。

1.2 接地系统设计步骤在进行防雷接地工程设计时，需要按照以下步骤进行：1.2.1 确定建造物的雷电保护等级：根据建造物的用途和重要性，确定雷电保护等级，为接地系统的设计提供基础。

1.2.2 测量土壤电阻率：通过测量土壤电阻率，确定接地系统的设计参数，如接地电阻值。

1.2.3 设计接地装置：根据建造物的结构和雷电活动规律，设计接地装置的布置方式和数量，并进行合理的计算和选择。

1.3 接地系统设计注意事项在进行防雷接地工程设计时，需要注意以下事项：1.3.1 避免接地系统与其他金属结构共用：为了避免接地系统与其他金属结构的相互干扰，应尽量避免接地系统与其他金属结构共用。

1.3.2 避免接地系统与电力系统共用：为了避免接地系统与电力系统的干扰，应尽量避免接地系统与电力系统共用。

1.3.3 确保接地系统的可靠性：在设计过程中，需要考虑接地系统的可靠性，采取适当的措施，确保接地系统的稳定性和耐久性。

二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前，需要进行以下准备工作：2.1.1 制定施工方案：根据设计要求，制定详细的施工方案，包括施工工序、施工方法、施工材料等。
