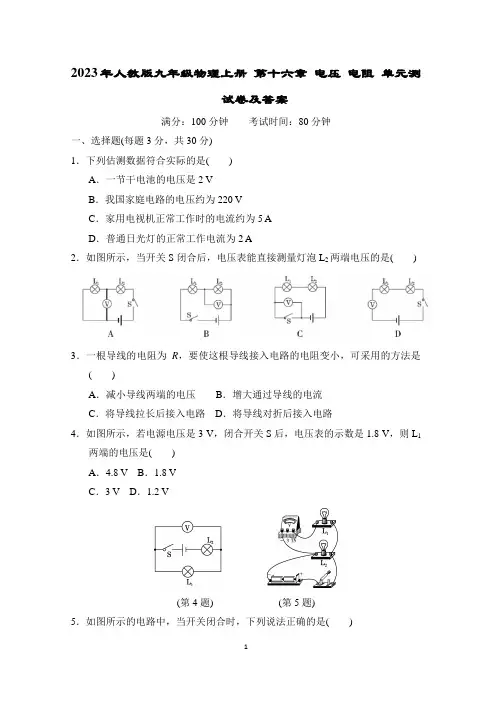

2023年人教版九年级物理上册第十六章电压电阻单元测试卷及答案满分：100分钟考试时间：80分钟一、选择题(每题3分，共30分)1．下列估测数据符合实际的是()A．一节干电池的电压是2 VB．我国家庭电路的电压约为220 VC．家用电视机正常工作时的电流约为5 AD．普通日光灯的正常工作电流为2 A2．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是()3．一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是()A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示，若电源电压是3 V，闭合开关S后，电压表的示数是1.8 V，则L1两端的电压是()A．4.8 V B．1.8 VC．3 V D．1.2 V(第4题)(第5题)5．如图所示的电路中，当开关闭合时，下列说法正确的是()A．灯泡L1不发光B．灯泡L2不发光C．电压表测量L1两端的电压D．电压表没有示数6．下列说法错误的是()A．有的半导体对光比较敏感，可用来制造光敏电阻B．铜的导电性较好，可以用来制造电阻丝C．氢的热值大，适宜用来作火箭的燃料D．超导体材料低于临界温度电阻为零，可用于远距离输电7．如图甲所示的是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。

实际上是由一个电位器控制着灯泡的亮度。

图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。

下列分析正确的是()A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几个水果提供的电力足以点亮一排规格相同的发光二极管。

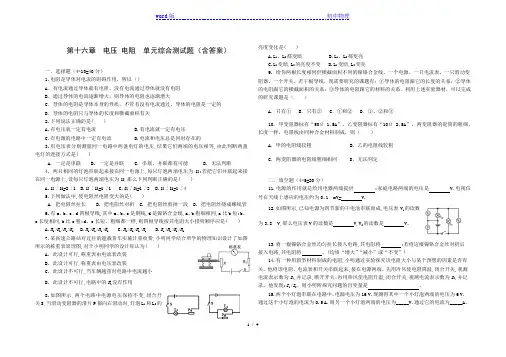

第十六章电压电阻单元综合测试题（含答案）一．选择题（4*10=40分）1.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关2.下列说法正确的是()A.有电压就一定有电流B.有电流就一定有电压C.有电源的电路中一定有电流D.电流和电压总是同时存在的3.用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是()A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 无法判断4. 两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是()A.U1∶U2=2∶1B.U1∶U2=1∶1C.U1∶U2=1∶2D.U1∶U2=1∶45.下列做法中,使电阻丝电阻变大的是( )A. 把电阻丝拉长B. 把电阻丝对折C. 把电阻丝剪掉一段D. 把电阻丝绕成螺线管6.有a、b、c、d四根导线,其中a、b、c是铜线,d是镍铬合金线,a、b粗细相同,a比b短;b、c长度相同,b比c粗;d、c长短、粗细都一样,则四根导线按其电阻大小排列顺序应是()A.R a>R b>R c>R dB.R d>R c>R b>R aC.R d>R a>R b>R cD.R c>R b>R a>R d7.某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为()A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的R1没有作用8.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮9. 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③10. 甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗 B．乙的电阻线较粗C．两变阻器的电阻线粗细相同 D．无法判定二．填空题（4*5=20分）11.电源的作用就是给用电器两端提供;家庭电路两端的电压是V.电视信号在天线上感应的电压约为0.1 mV= V.12.如图所示,已知电源为四节新的干电池串联而成,电压表V1的读数为3.8 V,那么电压表V的读数是V,V2的读数是V。

九年级物理第十六章电压电阻单元测试题班级：姓名：得分：一、单项选择题（每题 3 分，共 33 分）1、电源在电路中的作用是（）A．供应电流B．供应电压C．供应电量D．既供应电压，也供应电流2、在用电压表测量如图16-1 所示电路中灯泡 L 两端的电压时，电压表应接在（）A.a、b 之间， a 与电压表“ +”接线柱连接B.a、b 之间， b 与电压表“ +”接线柱连接C.c、d 之间， c 与电压表“ +”接线柱连接D.c、d 之间， d 与电压表“ +”接线柱连接图 16-13、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．必然是串通B．必然是并联C．串通、并联都有可能D．以上说法都不对4、以下用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．一般家用的白炽电灯5、关于电流表和电压表的使用，以下说法错误的选项是（）A．使用前都应检查指针可否指零B．如有两个量程，一般都先用大量程“试触”C．两表都不能够将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出6、为了研究电阻跟哪些因素有关，实验中必定（）A．保持一个因素不变，改变其他因素，比较电阻中电流的大小B．一次只改变某一因素，保持其他因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其他因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小7、一个滑动变阻器铭牌上标有“50Ω 1.5A ”的字样它的意义是（）A ．电阻的最小值是 50Ω，赞同经过的最大电流是 1.5AB ．电阻的最小值是 50Ω，赞同经过的最小电流是 1.5AC．电阻的最大值是 50Ω，赞同经过的最小电流是 1.5AD．电阻的最大值是 50Ω，赞同经过的最大电流是 1.5A8、为了改变一根导线电阻的大小，以下方法中必然不能够达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流9、在图 16-2 所示的电路中，①②③④处的电表分别是（）A. 表①是电压表，表②③④是电流表B. 表①③是电压表，表②④是电流表C. 表①②是电压表，表③④是电流表图 16-2D.表①③④是电压表，表②是电流表10、在图 16-3 所示电路中，电源电压保持不变，当开关S闭合， S 断开时，电12压表的读数是3V；当开关 S1断开， S2闭合时，电压表的示数是5V，则 S2断开时，灯 L1和 L2两端的电压分别为 ( )A.2V 和 3VB.3V和 2VC.2V 和 8VD.2V和 5V11、有一个同学在测量电压时用的是0～ 3V 的量程，但记录的读数倒是 6.5V ，则该同学实质测的电压值是()A． 5V B ． 2． 5V C.1． 3V D． 11．5V图 16-3二．填空题 ( 每空 1 分，共 30 分 )12 、单位换算：（ 1） 0.22kV=V V（2）3.8 ×105mV=（ 3） 468000Ω＝M Ω（4）1.1KΩ =Ω13、请完成图16-4 中甲、乙、丙、丁四表的读数。

人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对下列物理量的认识中，最接近实际的是（）A．汽车发动机的效率能达到80%B．冬天洗澡水的温度约为70℃C．一节新干电池的电压为1.5V D．家庭电路中灯泡的电流约5A2．用电压表测量灯泡L1两端的电压，图所示的四个电路图中正确的是（）A．B．C．D．3．如图所示电路，R1为一个5Ω的定值电阻，在不考虑温度影响的情况下，下列说法正确的是（）A．在开关断开时，R1的阻值为0B．在开关断开时，R1的阻值为5ΩC．当滑片向左滑动时，R1的阻值将大于5ΩD．当滑片向右滑动时，R1的阻值将大于5Ω4．如图所示电路，当S合上后，电灯L1，L2正常发光，电流表和电压表均有示数；在某一时刻，两灯同时熄灭，电流表示数几乎为零，电压表示数变大。

则该电路的故障可能是（）A．电流表烧断B．灯L1灯丝烧断C．灯L2灯丝烧断D．灯L2发生短路5．下列关于电阻的几种说法中，正确的是（）A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻小C．铁导线的电阻比铜导线的电阻大D．在一定条件下，有些导体电阻可变为06．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关S，甲接电压表，乙接电流表B．闭合开关S，甲接电流表，乙接电压表C．断开开关S，甲接电压表，乙接电流表D．断开开关S，甲、乙都接电流表7．如图电路中电源电压保持不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是U0，断开开关S，把定值电阻R换成阻值为2R0的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的阻值为（）A．5ΩB．10ΩC．15ΩD．20Ω8．如图所示的电路图，连接正确的是（）A．B．C．D．9．对人体安全的电压不高于（）A．1.5V B．36V C．220V D．380V10．如图所示，是一个可提供恒定电压和恒定电流的电源，R1=R2。

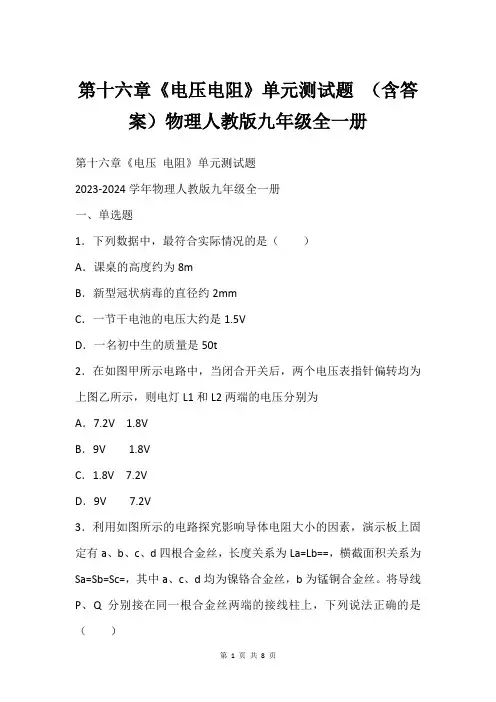

第十六章《电压电阻》单元测试题（含答案）物理人教版九年级全一册第十六章《电压电阻》单元测试题2023-2024学年物理人教版九年级全一册一、单选题1．下列数据中，最符合实际情况的是（）A．课桌的高度约为8mB．新型冠状病毒的直径约2mmC．一节干电池的电压大约是1.5VD．一名初中生的质量是50t2．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为A．7.2V 1.8VB．9V 1.8VC．1.8V 7.2VD．9V 7.2V3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．由欧姆定律可得下列说法正确的是（）A．通过导体的电流越大，导体的电阻越小B．导体两端的电压为零时，导体的电阻为零C．导体电阻是导体的一种属性，与电流、电压无关D．导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比5．关于电流表和电压表的使用，下列说法中不正确的是A．使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转调零螺丝进行调节B．不允许把电流表直接连接到电源两极C．电压表使用时应与待测用电器并联D．使用双量程电表时，应先试用小量程6．以下操作中，相应物理量的数值前后发生改变的是（）A．一根导线剪掉一半，剩下导线的电阻B．一根导线剪掉一半，剩下导线的密度C．一桶汽油燃烧掉一半，剩下汽油的热值D．一瓶水喝掉一半，剩下水的比热容7．下列物理量的值符合实际的是（）A．体育课训练用的排球一个质量约为5kg B．对人体的安全电压不高于36VC．人体正常体温约为38°C D．小王同学立定跳远的距离约为7m 8．滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了（）A．电阻丝的材料B．电阻丝的横截面积C．接入电路中的电阻丝的长度D．电阻丝的温度9．关于电流、电压、电阻的关系，下列说法中正确的是A．导体两端的电压越大，电阻越大B．导体两端的电压为零时，电阻也为零C．电阻是由导体本身的性质决定的，与电流、电压大小无关D．导体中的电流越大，电阻越小10．如图所示，电源电压为且保持不变，当开关闭合时，灯泡、均发光，电压表示数为，则灯泡两端的电压是（）A．B．C．D．11．如图所示，是某一电路中滑动变阻器的接法，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AB或者CD接线柱不能起到变阻的作用D．电流必须从上端接线柱流入，从下端接线柱流出二、填空题12．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是V，电源电压是V，若灯L2断路，则电压表的示数为V。

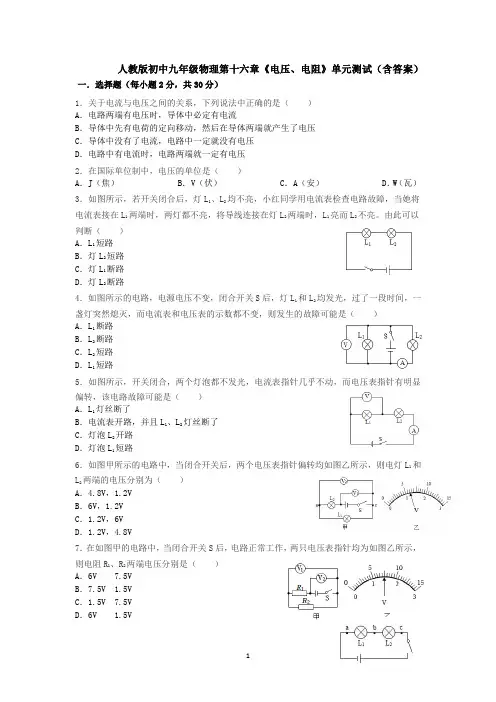

人教版初中九年级物理第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。

第十六章电压电阻题号一二三四五总分得分一填空题(每空 2 分,共 32 分)1.要在一段电路中产生电流,电路两端就要有 . 是提供电压的装置.2.一段铜丝,对折起来扭成一股后,它的电阻 (选填“变大”“变小”或“不变”),这是因为它的长度变短,横截面积变大;一根金属导线均匀拉长后,它的电阻将变大,这是因为导线的长度变长,同时横截面积 (选填“变大”“变小”或“不变”).3.要用如图甲所示的变阻器(标有“10 Ω 2 A”字样)直接控制一个小灯泡的亮度,一般应该和小灯泡联接入电路;滑动变阻器是通过改变接入电路中来改变电阻的.如图乙所示的电阻箱也是一种变阻器,由图乙可知电阻箱的示数为Ω.甲第 3 题图乙第 4 题图4.如图所示的电路,电源电压为 1.5 V,开关断开时,如果用电压表测量开关两端的电压,则电压表的示数为 V;闭合开关时,小灯泡发光,如果用电压表测量小灯泡两端的电压,那么电压表的正接线柱应该与a、b两个接线柱中的(选填“a”或“b”)相连.5.如图甲所示的电路,闭合开关,小灯泡 L1、L2 是 (选填“串”或“并”)联的,电压表测量的是两端的电压.若电源电压为 3 V,选择合适的量程后,电压表的示数如图乙所示,则 L2 两端的电压是 V.甲乙6.用电器的工作情况可由其两端的电压反映出来.如图所示的是某工厂的一部分电路,则监控室的电压表监控的是的工作情况.若某时刻电压表的示数突然变为零,电流表的示数增大,则该电路中可能发生的故障.是第 6 题图第 7 题图7.如图所示是汽车油量表的工作原理,当汽油液面下降时,变阻器接入电路的阻值 ,电流表的示数 . (均选填“变大”“变小”或“不变”) 二 选择题(每小题 3 分,共 24 分.多选题每小题至少有 2 个选项符合题意,全部 选择正确得 3 分,选择正确但不全得 1 分,有错选的不得分)题号 8 9101112131415答案8.如图所示,先后将不同的材料接在电路的 A 、B 两点间,闭合开关,能使小灯泡 发光的是 ( )A.干木条B.铜丝C.塑料棒D.陶瓷棒 9.如图是科学与艺术摄影作品—— 《回归灯光》 .照片中的 LED 灯是由水果和蔬 菜供电的.下列说法正确的是 ( ) A.LED 灯相当于电路中的电源B.水果和蔬菜的作用就是不断产生电荷C.把水果和蔬菜串联可以提高 LED 灯两端的电压D.LED 灯发光时,导线中的正电荷发生了移动第 9 题图10.如图所示的电路中 a 、b 是电表,闭合开关,灯泡正常发光,则 ( ) A.a 、b 都是电流表 B.a 、b 都是电压表C.a 是电流表,b 是电压表D.a 是电压表,b 是电流表 11.[教材素材变式]如图所示为利用电压表测量同一并联电路电压的三种接法, 下列说法正确的是( )A.甲、乙的测量结果之和等于丙的测量结果B.三种接法的测量结果是一样的C.三种接法的测量结果都不相同D.只有甲、乙两种接法的测量结果相同第 10 题图12.在如图所示的四种接法中,当滑片 P 向右滑动时,能使变阻器连入电路的电阻 变大的是 ( )A.甲和乙B.甲和丙C.丙和丁D.乙和丁13.如图所示,电源电压不变.开关 S 闭合后,下列说法正确的是 ( ) A.电压表示数变大,电流表示数变小 B.电流表、电压表示数均变小 C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大 14.如图所示的钨丝是由一个白炽灯去除玻璃罩制成的.闭合开关 S,小灯泡 L 发 光,钨丝不发光,向钨丝吹气时,小灯泡 L 变亮;用酒精灯给钨丝加热,小灯泡 L 逐渐变暗直至熄灭.由实验可知( )A.小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流B.钨丝的电阻随温度的升高而减小C.给钨丝加热时,电路中的电流变大D.向钨丝吹气时,钨丝的电阻变小15. (多选)如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表 V 1 的 示数为 6 V,电流表 A 1 的示数为 0.2 A,以下说法错误的是( )A.电压表 V 的示数可能为 6 VB.电压表 V 的示数一定等于 12 VC.电流表 A 的示数可能为 0.4 AD.电流表 A 的示数一定等于 0.2 A三 作图题(共 4 分) 16.根据如图甲所示的电路图,用笔画线代替导线把图乙中的实物图连接完整.乙四 实验探究题(共 22 分)17. (7 分)小希用如图所示的电路来探究串联电路的电压特点.甲实验次数U AB/V U BC/V U AC/V1 0.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0(1)实验中最好选择规格 (选填“相同”或“不同”)的小灯泡.(2)小希为了节省时间,利用原来的电路图,在测 L2 两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法 (选填“能”或“不能”)测出 L2 两端的电压,理由是 .(3)改正错误后,小希用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验,得到的数据记录在上表中.分析实验数据,你可得到串联电路的电压特点是 (用公式表示).(4)小希进行多次实验的主要目的是 (填序号).①寻找普遍规律②减小实验误差18. (5 分)下面是练习使用滑动变阻器的实验过程,请你将实验过程补充完整.(1)如图所示是所连的电路,闭合开关前应将滑片P移至 (选填“A”或“B”)端;实验中要使灯泡变亮应将滑片P向 (选填“A”或“B”)端移动;实验过程中通过灯泡的电流 (选填“大于”“小于”或“等于”)通过滑动变阻器的电流.(2)某次实验中,连接电路后闭合开关,灯泡发光且特别亮,移动滑动变阻器的滑片P时灯泡亮度不变,产生这一现象的原因可能是 .19. (10 分)在探究影响导体电阻大小的因素时,小兵和小红两位同学作出了如下猜想:①导体的电阻与导体的长度有关;②导体的电阻与导体的横截面积有关;③导体的电阻与导体的材料有关.实验室提供了 4 根电阻丝,其规格、材料如表所示.编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金 1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5(1)为了验证上述猜想①,应该选用编号为的两根电阻丝进行实验;如果选用编号为A、C的两根电阻丝进行实验,是为了验证猜想 (填序号);分别将A和D两根电阻丝接入图a 所示电路中的M、N两点间时,电流表示数不相同,由此可以初步得到的结论是长度和横截面积相同时, .(2)在最近几年,我国城乡许多地区进行了输电线路的改造,将原来细的铝质输电线换成较粗的铝质输电线,这样就 (选填“增大”或“减小”)了输电线的电阻.(3)某同学利用如图 b 所示电路也做了相关探究,图中甲、乙、丙是镍铬合金丝, 甲、乙长度相同,乙、丙粗细相同.实验中,根据可以判断接入M、N两点间电阻丝的阻值大小;将电阻丝分别接入M、N两点间,电路中电流最大时,选用的电阻丝是 (选填“甲”“乙”或“丙”).五综合应用题(共 8 分)20.如图所示的电路中,L1、L2、L3 是三盏灯,电源电压为 9 V,电压表 V1 的示数为 6 V,电压表 V2 的示数为 7 V.(1)L1、L2、L3 的连接方式是 .(2)电压表 V1、V2 分别测的是哪段电路两端的电压?(3)L1、L2、L3 两端的电压分别是多大?1.电压电源2.变小变小【解析】一段铜丝,对折起来扭成一股后,它的长度变短,而横截面积变大,所以它的电阻变小;一根金属导线均匀拉长后,导线的长度变长,同时横截面积变小, 所以它的电阻将变大.3.串电阻丝的长度 2 819【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变其接入电路中的电阻,从而改变电路中的电流的,滑动变阻器一般要和被控制的用电器串联.4.1.5 b【解析】由题图可以看出,当开关断开时,如果用电压表测量开关两端的电压,相当于将电压表接在电源两极上,则电压表示数等于电源电压,即 1.5 V;当开关闭合时,小灯泡中有电流通过,所以电路处于通路状态,小灯泡会发光,且电流是从b流向a的,故电压表的正接线柱应接b.5.串 L1 2.5题图甲所示电路可简化为如下电路.L1、L2 串联,电压表测 L1 两端的电压判断电压表测量对象的方法(1)移点法:沿导线移动电压表与电路连接点的位置,注意移点时只能越过导线、开关、电流表,不能越过电源和用电器.如图 1 所示,将电压表一端的连接点从A 点移到B点,可看出电压表测 L1 两端电压.图1(2)去源法:选取电压表接在电路中的两个连接点为分点,将电路分成两部分,将两点间含有电源的部分电路去掉,分析电压表与哪个用电器组成闭合回路,电压表测量的就是该用电器两端的电压.如图 2 所示,将含有电源的部分电路去掉,可看出电压表测 L1 两端的电压.图26.电动机电动机短路【解析】题图所示电路是一个串联电路,电压表测量的是电动机两端的电压,故此时的电压表可以监控电动机的工作情况;电压表的示数突然变为零,电流表的示数增大,则可能是电动机发生了短路.7.变大变小【解析】当汽油液面下降时,浮标的位置降低,滑片上移,变阻器连入电路的阻值变大,则变阻器对电流的阻碍作用变大,电路中的电流变小,即电流表示数变小. 【素养落地】本题联系生活,对学生运用物理知识分析问题的能力要求较高.8.B 干木条、塑料棒、陶瓷棒是绝缘体,铜丝是导体,接入铜丝时,会发光.9.C LED 灯相当于电路中的用电器,水果和蔬菜相当于电源,电源是为电路提供电压的装置,电源的作用是使电荷发生定向移动,故 A、B 错误;将多个水果和蔬菜串联起来,得到的电压是多个水果和蔬菜产生的电压之和,故 C 正确;LED 灯发光时,是导线中的电子发生了定向运动,故 D 错误.10.C元11.B 由题图可知,L1、L2 并联,题图甲中电压表测量的是 L1 两端的电压U1,题图乙中电压表测量的是 L2 两端的电压U2,题图丙中电压表测量的是电源两端的电压U,在并联电路中,U=U1=U2.12.B13.A 开关 S 断开时,电阻R1、R2 串联,电压表测电阻R2 两端电压,示数比电源电压要小,电流表测电路中的电流,示数不为零;开关 S 闭合后,电阻R1 和电流表被短路,则电流表示数为零,此时只有R2 连接在电路中,电压表测的是电源电压. 由上述分析可知,电压表示数变大,电流表示数变小,故选 A.15.ABC 由题图可知,两灯串联,电流表 A 和 A 1 测量的都是电路中的电流,电压 表 V 1 测 L 1 两端电压,电压表 V 测电源电压,因为串联电路中电流处处相等,所以 电流表 A 1 和 A 的示数相等,均为 0.2 A,故 C 中说法错误,D 中说法正确;串联电 路中的总电压等于各部分电压之和,即 U=U 1+U 2,电压表 V 1 的示数为 6 V,则电压 表 V 的示数一定大于 6 V,但不一定等于 12 V(因为两灯的规格可能不同),故 A 、B 中说法错误.16.如图所示. (电流表选择0~3 A 的量程也正确)17. (除标注外,每空 1 分)(1)不同 (2)不能 电压表的正负接线柱接反了 (2 分) (3)U AC =U AB +U BC (2 分) (4)①18. (除标注外,每空 1 分)(1)B A 等于 (2)将滑动变阻器上面的两个接线柱 同时接入了电路(2 分)【解析】 (1)为了保护电路,闭合开关前滑片 P 应处在阻值最大处(远离所选的下 接线柱),即在 B 端;要使灯泡变亮,电路的电阻应变小,即滑片 P 应向 A 端滑动; 实验中,灯泡与滑动变阻器串联,根据串联电路中的电流特点可知,通过灯泡和滑 动变阻器的电流相等.(2)灯泡特别亮,说明电路中的电阻较小,移动滑片 P 不能 调节灯泡的亮度,说明将滑动变阻器上面的两个接线柱同时接入了电路. 19. (除标注外,每空 2 分)(1)A 、B ② 导体的电阻与导体的材料有关 (2)减 小(1 分) (3)电流表示数(1 分) 甲20. (1)串联 (2 分) (2)电压表 V 1 并联在 L 1、L 2 两端,测量的是 L 1、L 2 串联后的总电压;电压表 V 2 并 联在 L2、L 3 两端,测量的是 L 2、L 3 串联后的总电压. (2 分) (3)由(2)可知,U 1+U 2=6 V,U 2+U 3=7 V,又因为电源电压 U=U 1+U 2+U 3=9 V,故解得 U 1=2 V,U 2=4 V,U 3=3 V(4 分)题中电路可简化为如图所示的电路图,由该电路图可知,L 1、L 2、L 3 的连接方式 是串联;电压表 V 1 测 L 1、L 2 的总电压,电压表 V 2 测 L 2、L 3 的总电压.。

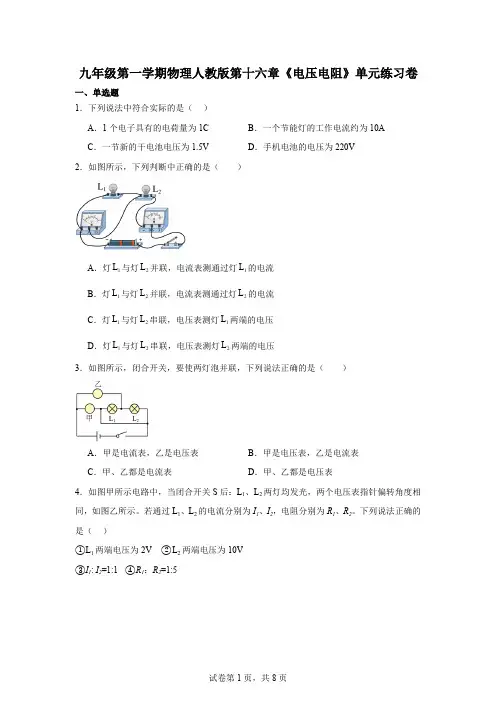

九年级第一学期物理人教版第十六章《电压电阻》单元练习卷一、单选题1．下列说法中符合实际的是（ ）A ．1个电子具有的电荷量为1C B ．一个节能灯的工作电流约为10A C ．一节新的干电池电压为1.5VD ．手机电池的电压为220V2．如图所示，下列判断中正确的是（ ）A ．灯与灯并联，电流表测通过灯的电流B ．灯与灯并联，电流表测通过灯的电流C ．灯与灯串联，电压表测灯两端的电压D ．灯与灯串联，电压表测灯两端的电压3．如图所示，闭合开关，要使两灯泡并联，下列说法正确的是（ ）A ．甲是电流表，乙是电压表B ．甲是电压表，乙是电流表C ．甲、乙都是电流表D ．甲、乙都是电压表4．如图甲所示电路中，当闭合开关S 后：L 1、L 2两灯均发光，两个电压表指针偏转角度相同，如图乙所示。

若通过L 1、L 2的电流分别为I 1、I 2，电阻分别为R 1、R 2。

下列说法正确的是（ ）①L 1两端电压为2V ②L 2两端电压为10V ③I 1: I 2=1:1 ④R 1：R 2=1:51L 2L 1L 1L 2L 2L 1L 2L 1L 1L 2L 2LA ．①②B ．③④C ．②④D ．①③5．如图所示，电源电压是6V ，闭合开关S 后，电压表的示数是1.8V ，则L 2两端的电压是（ ）A ．6VB ．4.2VC ．0VD ．1.8V6．如图甲所示电路中，当闭合开关后，两个电压表、的指针偏转均为图乙所示，则灯泡和两端的电压分别为（ ）A ．2.8V 0.7VB ．3.5V 0.7VC ．3.5V 2.8VD ．3.5V 3.5V7．如图所示，电源电压为3V 保持不变，闭合开关，电压表示数为2V ，已知通过R 1、R 2的电流分别为I 1、I 2，R 1、R 2两端的电压分别为U 1、U 2，下列选项中叙述正确的（ ）A ．I 1∶I 2＝2∶1B ．U 1∶U 2＝2∶3C ．U 1∶U 2＝2∶1D ．U 1∶U 2＝1∶28．在如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A ，乙电流表的示数为0.2A，则下列判断正确的是（ ）1V 2V 1L 2LA．通过灯L1的电流为0.5AB．灯L1、L2两端电压之比为3∶2C．若L1突然断路，甲、乙电流表的示数均会变小D．若L2突然断路，灯L1的亮度不变9．如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（ ）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻可能大，电流与BC段相等D．BC段电阻一定大，电流与AB段相等10．有甲、乙两根完全相同的铜导线，把甲导线对折后绞合起来使用，此时它的电阻为R甲，若乙导线的电阻为R乙，则下列判断正确的是（ ）A．R甲>R乙B．R甲=R乙C．R甲<R乙D．无法确定11．小巴同学在物理课堂上用如图所示的器材探究“影响电阻大小的因素”，已知a、b为长度相同的镍铬合金丝，但b比a的横截面积大。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的正极流向负极2．某中学的同学们发明的“超市购物秒结算”系统，在市青少年科技创新大赛上荣获一等奖，如图所示就是安装了这种系统的购物车。

下列分析不正确的是（）A．购物车受到的重力和地面对车的支持力是一对平衡力B．购物车的主体结构用的金属是导体C．购物车从静止到运动的过程中，车中的商品惯性不变D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变3．小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和①长度相等，①和①合金材料相同（夹子只能夹在接线柱上）。

实验中（）A．选择①和①金属线能探究导体电阻大小与材料的关系B．电流表示数越大，表明接入电路中的金属线的电阻越大C．探究电阻的大小是否跟导线的长度有关应选择金属线①和①D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是A ．S 和A 接触，P 向右移动灯泡变暗B ．S 和B 接触，P 向右移动灯泡亮度不变C ．S 和C 接触，P 向左移动灯泡变亮D ．S 和C 接触，P 无论怎样移动灯泡亮度不变5．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A ．1L 、2L 两端电压相等B ．1L 、2L 的亮度一定相同C ．a 、b 、c 三处的电流一样大D ．若2L 灯丝烧断了，1L 仍能发光6．如图所示，当开关闭合时，电压表V 1、V 2的示数分别是2V 和3V ，则L 1和L 2两端的电压分别为A ．2V 1VB ．1V 2VC ．2V 3VD ．3V 2V7．如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S 后，则（ ）A．甲是电流表，乙是电流表，灯L1和L2串联B．甲是电压表，乙是电压表，灯L1和L2串联C．甲是电流表，乙是电压表，灯L1和L2并联D．甲是电压表，乙是电流表，灯L1和L2并联8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果电池将电能转化为化学能D．少串联一个水果电池，发光二极管将变暗9．在探究串联电路电压特点时，某同学连接的电路如图所示。

章末测试(四)电压电阻(时间：45分钟总分：100分)题号一二三四五总分合分人复分人得分一、选择题(每题4分，共40分)1．关于电源、电压和电流的关系，以下说法正确的是( )A．有电压就同时有电源和电流B．有电源就同时有电压和电流C．有电流就同时有电源和电压D．若同时有电源和电压就一定有电流2．关于电流表和电压表的使用方法，下列说法正确的是( )A．一般先用较小量程进行快速试触B．如图中所选量程的分度值是0.1 VC．电流表必须和被测的用电器并联D．电压表不能直接接到电源的两极3．可调亮度的电灯在调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( )A．长度B．横截面积C．材料D．温度4．如图所示，当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是( ),A) ,B) ,C) ,D) 5．如图所示，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是( )A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．在如图所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数．则下列说法中正确的是( )A．灯L1的灯丝断了B．灯L1被短路了C．灯L2的灯丝断了D．灯L2被短路了7．在温度一定时，下列有关导体电阻的说法中正确的是( )A．粗细相同的两根导线，较长的电阻较大B．长度相同的两根导线，较细的电阻较小C．同种材料制成的长度相同的两根导线，横截面积小的电阻较大D．一根铜导线的电阻一定比一根铝导线的电阻小8．如图所示为李明同学连接的实物图，这个电路中没有接错的器材是( )A．电流表B．电压表C．变阻器D．开关第8题图第9题图9．如图所示，电源电压不变，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.6 V．那么下列说法中不正确的是( )A．电源电压为6 VB．L1两端电压为2.4 VC．将电压表V2换成电流表，开关闭合后L1亮，L2不亮D．将电压表都换成电流表，开关闭合时L1与L2并联10．某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( ) A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的第10题图二、填空题(每空2分，共20分)11．(贵港中考)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极管是由材料制成的．在发电厂发电、输送电能等方面若能采用材料，就可以大大降低由于输电线电阻引起的电能损耗．12．(北海中考)电阻是导体对电流的作用，如图中A、B是两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻．13．(宜昌中考)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是(填“正”或“负”)极．第13题图第14题图14．如图，当开关S1、S2都闭合时，电压表的示数为4 V，则灯L1两端的电压是V，电源电压为V.15．如图是汽车油量表的工作原理图，当油箱汽油液面下降时，变阻器的阻值，电流表的示数．(填“变大”“变小”或“不变”)第15题图三、作图题(每题3分，共6分)16．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)17．在图中电路空白处填入电源、电流表和电压表的符号，要求：闭合开关S后，两灯泡均能发光，且电表能测量通过L1的电流和电压．四、实验探究题(第18题16分，第19题10分，共26分)18．如图所示，小明在“探究串联电路电压特点”的实验中：(1)在连接电路的过程中，开关必须，在串联电路中，开关可以控制所有用电器，开关位置的改变(填“影响”或“不影响”)它对用电器的控制．(2)某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为V.(3)闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L1发生了(填“短路”或“断路”)．(4)排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压．小明的做法是(填“正确”或“错误”)的，原因是．(5)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于_ ．实验次数U AB/V U CD/V U AD/V1 1.9 1.1 3.02 1.0 2.0 3.03 1.2 1.8 3.0(6)小明进行多次实验的主要目的是(填序号)．①寻找普遍规律②减小实验误差19．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表：编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金 1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5为了验证上述猜想，他们设计了如图所示的实验电路．(1)为了验证上述猜想①，应该选用编号为的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想(填序号)．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，．(2)有同学认为，可以根据灯泡亮度的变化来判断接入电阻丝的电阻变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化(填“明显”或“不明显”)．(3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样_(填“增大”或“减小”)了输电线的电阻．五、计算题(8分)20．如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3∶1，电压表V的示数为12 V．则灯L1、L2两端的电压分别是多少？章末测试(四)电压电阻答案版(时间：45分钟总分：100分)题号一二三四五总分合分人复分人得分一、选择题(每题4分，共40分)1．关于电源、电压和电流的关系，以下说法正确的是(C)A．有电压就同时有电源和电流B．有电源就同时有电压和电流C．有电流就同时有电源和电压D．若同时有电源和电压就一定有电流2．关于电流表和电压表的使用方法，下列说法正确的是(B)A．一般先用较小量程进行快速试触B．如图中所选量程的分度值是0.1 VC．电流表必须和被测的用电器并联D．电压表不能直接接到电源的两极3．可调亮度的电灯在调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的(A)A．长度B．横截面积C．材料D．温度4．如图所示，当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是(C),A) ,B) ,C) ,D) 5．如图所示，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是(B)A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．在如图所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数．则下列说法中正确的是(A)A．灯L1的灯丝断了B．灯L1被短路了C．灯L2的灯丝断了D．灯L2被短路了7．在温度一定时，下列有关导体电阻的说法中正确的是(C)A．粗细相同的两根导线，较长的电阻较大B．长度相同的两根导线，较细的电阻较小C．同种材料制成的长度相同的两根导线，横截面积小的电阻较大D．一根铜导线的电阻一定比一根铝导线的电阻小8．如图所示为李明同学连接的实物图，这个电路中没有接错的器材是(D)A．电流表B．电压表C．变阻器D．开关第8题图第9题图9．如图所示，电源电压不变，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.6 V．那么下列说法中不正确的是(D)A．电源电压为6 VB．L1两端电压为2.4 VC．将电压表V2换成电流表，开关闭合后L1亮，L2不亮D．将电压表都换成电流表，开关闭合时L1与L2并联10．某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是(B) A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的第10题图二、填空题(每空2分，共20分)11．(贵港中考)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极管是由__半导体__材料制成的．在发电厂发电、输送电能等方面若能采用__超导__材料，就可以大大降低由于输电线电阻引起的电能损耗．12．(北海中考)电阻是导体对电流的__阻碍__作用，如图中A、B是两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻__小__．13．(宜昌中考)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将__化学__能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是__正__(填“正”或“负”)极．第13题图第14题图14．如图，当开关S1、S2都闭合时，电压表的示数为4 V，则灯L1两端的电压是__4__V，电源电压为__4__V.15．如图是汽车油量表的工作原理图，当油箱汽油液面下降时，变阻器的阻值__变大__，电流表的示数__变小__．(填“变大”“变小”或“不变”)第15题图三、作图题(每题3分，共6分)16．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)解：17．在图中电路空白处填入电源、电流表和电压表的符号，要求：闭合开关S后，两灯泡均能发光，且电表能测量通过L1的电流和电压．解：四、实验探究题(第18题16分，第19题10分，共26分)18．如图所示，小明在“探究串联电路电压特点”的实验中：(1)在连接电路的过程中，开关必须__断开__，在串联电路中，开关可以控制所有用电器，开关位置的改变__不影响__(填“影响”或“不影响”)它对用电器的控制．(2)某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为__1.9__V.(3)闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L1发生了__断路__(填“短路”或“断路”)．(4)排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压．小明的做法是__错误__(填“正确”或“错误”)的，原因是__电压表的正负接线柱接反了__．(5)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于__各用电器两端电压之和__．实验次U AB/V U CD/V U AD/V数1 1.9 1.1 3.02 1.0 2.0 3.03 1.2 1.8 3.0(6)小明进行多次实验的主要目的是__①__(填序号)．①寻找普遍规律②减小实验误差19．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表：编号材料长度/m横截面积/mm2A镍铬合金0.5 0.5B镍铬合金1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5为了验证上述猜想，他们设计了如图所示的实验电路．(1)为了验证上述猜想①，应该选用编号为__A、B__的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想__②__(填序号)．分别将A 和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，__导体的电阻与导体的材料有关__．(2)有同学认为，可以根据灯泡亮度的变化来判断接入电阻丝的电阻变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化__不明显__(填“明显”或“不明显”)．(3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样__减小__(填“增大”或“减小”)了输电线的电阻．五、计算题(8分)20．如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3∶1，电压表V的示数为12 V．则灯L1、L2两端的电压分别是多少？解：由图示电路图可知，灯L1、L2串联，V1测量的是灯L1两端的电压U1，V2测量的是灯L2两端的电压U2，电压表V测量的是电源两端的电压U，因为电压表V1、V2的示数之比为3∶1，即U1∶U2＝3∶1…①根据串联电路的电压特点知：U＝U1＋U2，即U1＋U2＝12 V…②联立①②解得：U1＝9 V，U2＝3 V。

【最新整理，下载后即可编辑】第十六章 《电压 电阻》单元测试题编号 姓名 评分一、单项选择题（每小题2分，共24分） 1. 下列说法中错误的是（ ） A. 电源是提供电压的装置 B. 电压是形成电流的原因 C. 电流是自由电荷定向移动形成的 D. 电路两端有电压就一定有电流 2. 如图所示，电流表和电压表接法正确的是 （ ） 3. 如图所示，闭合开关S 后，灯泡发光。

下列对a 、b 、c 表示的电表的说法正确的是（ ）A. a 是电流表，b 、c 是电压表B. a 是电压表，b 、c 是电流表C. a 、b 是电流表，c 是电压表D. a 、b 是电压表，c 是电流表4. 如图所示，在探究串联电路的电压关系时，闭合开关后，小华同学用电压表测出ab 、bc 、ac 两端的电压分别为U ab =3V ，U bc =3V ，U ac =6V 。

在表格中记录数据后，下一步应该做的是（ ） A. 整理器材，结束实验 B. 分析数据，得出结论 C. 换用电压表的另一量程，再测出一组电压值 D. 换用不同规格的小灯泡，再测出几组电压值 3. 如图所示，闭合开关S ，电压表 V 1、V 2的示数分别为2V 和6V ，此时L 2的电压为（ ） A. 4VB. 2VC. 8VD. 6V 6. 如图所示，当开关S 由闭合到断开时（）A. 灯L 2熄灭，灯L 1更亮一些，电压表示数变大B. 灯L 2熄灭，灯L 1亮度不变，电压表示数不变C. 灯L 1、L 2都熄灭，电压表示数变大D. 灯L 1、L 2都熄灭，电压表示数变小 7. 有关对电阻的理解，下列说法中正确的是 （ ） A. 粗导线的电阻比细导线的电阻小 B. 粗导线的电阻比细导线的电阻大 C. 长导线的电阻比短导线的电阻大 D. 电阻表示导体对电流阻碍作用的大小 8. 为了维护消费者的权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径小，引起电阻偏大。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。

则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（附带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列有关电流表和电压表的使用，说法正确的是（）A．电压表一定不能直接与电源串联B．电流应从表的“+”接线柱流入，从“-”接线柱流出C．使用电流表、电压表时，其量程可以随意选择D．电流表应与待测用电器并联，以测量通过该用电器的电流2．在收音机中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小3．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池。

用电压表测量这个电池的电压如图所示。

下列说法错误的是（）A．锌片是水果电池的负极B．该水果电池的电压是0.5VC．水果内部的电流方向是从铜片到锌片D．水果电池可将化学能转化为电能4．如图所示电路，闭合开关后，观察到两灯均不亮，他用一根导线法检测电路故障，发现故障仅为2L断路，则检测时不可能．．．出现的现象是（）A ．当导线按A 、B 两点时，两灯均不亮 B ．当导线接B 、C 两点时，灯泡1L 不亮C ．当导线按C 、D 两点时，两灯均不亮 D ．当导线接A 、D 两点时，电源可能被烧坏5．关于电流、电压和电阻，下列叙述中有几句话是正确的（ ） ①电流是自由电子定向移动形成的①导体中通过的电流越大，它的电阻越小 ①有电流通过的小灯泡，其两端不一定有电压①滑动变阻器要与被控制电路串联 ①相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小①导体的电阻越大，它对电流的阻碍作用越大 A ．1 B ．2 C ．3 D ．46．某次实验时，电表的接线和指针的位置如图所示，其示数为（）A ．2.50伏B ．12.5伏C ．2.50安D ．12.5安7．如图，闭合开关S 后，下列说法正确的是A ．灯泡L 1和L 2并联在电路中B ．电流表不能测量灯泡L 1的电流C ．电压表测量灯泡L 1两端的电压D ．若发现：两电表均有示数，两灯中只有一个亮则一定是L 1短路8．如图所示的电路，闭合开关，下列判断正确的是（）A．若灯泡L1发光，L2不发光，一定是L2灯丝断B．若电压表示数为零，一定是L2断路C．若只有L1开路，则电压表示数一定为零D．若只有L1短路，则电压表示数一定为零9．在如图所示的电路中，电源的电压保持不变，R1为定值电阻。

第十六章《电压电阻》单元测试（时间：90分钟满分：100分）学校：__________ 班级：________ 姓名：__________一、选择题(每题3分,共30分)1.关于常见的电压,下列说法正确的是( )A.对人体安全的电压是36VB.一节干电池的电压是2VC.家庭电路的电压是380VD.电子手表用的氧化银电池的电压是1.5V2.如图所示,电源电压为4V,并保持不变。

开关S闭合后,电压表示数为3V,则( )A.L1两端的电压为3VB.L2两端的电压为3VC.L2两端的电压为1VD.L1两端的电压为7V第1题第3题3.如图所示,闭合开关,两灯并联,各电表都能正常工作。

下列判断正确的是（）A.甲、乙、丙都是电流表B.甲、乙、丙都是电压表C.甲、乙是电压表,丙是电流表D.甲、丙是电流表,乙是电压表4.用电压表分别测量电路中两盏电灯两端的电压,结果它们两端的电压相等,判断两盏灯的连接方式是（）A.一定是并联B.一定是串联来带C.串联、并联都有可能D.以上说法都不对5.关于导体的电阻,下列说法正确的是（）A.长导体的电阻一定大B.长短相同的导体,越粗的电阻越小C.不同材料制成的导线,其电阻一定不同D.长度相同的铜导线,改变粗细可以改变其电阻6.用滑动变阻器只调节小灯泡L1的亮度,如图所示的四种连接方式中正确的是7.如图所示是小明设计的实验探究电路,AB是一段铅笔芯,C为可以自由移动的金属环,且与铅笔芯接触良好。

当C左右移动时,电压表V1和V2示数同时发生变化,可得出多组实验数据,通过此实验探究可以验证的结论是（）A.在串联电路中,电流处处相等B.在串联电路中,总电压等于各部分电路两端电压之和C.电阻大小与电压大小有关D.电阻大小与电流大小有关第7题第8题8.如图所示的电路,闭合开关S后,电灯L1L2都不发光,且电流表的示数为零,但电压表的指针却发生了明显的偏转,该电路的故障可能是（）A.电流表内部接线断了B.灯L1灯丝断了C.灯L2灯丝断了D.电流表和两个电灯都坏了9.现在,高速公路收费站对过往超载货车实施计重收费,某同学结合物理知识设计了如图示的计重秤原理图。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷(附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中有电流时，电路两端不一定有电压C．电路中只要有电压就一定有电流D．任何情况下，一节干电池的电压都是1.5V2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为3V，合300mVB．灯泡L1和L2是并联的C．电压表示数为L1两端电压D．灯泡L1和L2中的电流不相等4．如下图所示关于电表的使用正确的是（）A．B．C．D．5．小明用如图所示的器材探究“电阻大小与横截面积的关系”。

a、b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．为了准确比较两条合金丝电阻，可在电路中串联一电压表C．利用此装置也能探究电阻大小与长度的关系D．利用此装置也能探究电阻大小与材料的关系6．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯泡L2两端的电压D．通过灯泡L1的电流大于通过灯泡L2的电流7．如图所示，长度相同，横截面积不同的同种金属棒AB和CD连接在一起．如果在E、F两端加上一定的电压U，则下列说法中正确的是（）A．I AB=I CD、U AB=U CD；B．I AB>I CD、U AB=U CD；C．I AB<I CD、U AB=U CD；D．I AB=I CD、U AB>U CD；8．用如图所示电路（图中为两根粗细相同、长度不同的镍铬合金丝）探究“影响电阻大小的因素”实验时，下列说法正确的是（）A．该电路中不可以用小灯泡代替电流表判断电流强弱B．该电路可探究导体电阻和导体长度的关系C．该电路不可以探究导体的电阻大小与横截面积的关系D．根据图中的实验可以得出：导体电阻的大小与导体的材料有关9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．BC段电阻一定大，电流与AB段相等D．AB段电阻一定大，电流与BC段相等10．如图，电源电压恒为3 V。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中正确的是（ ）A ．只有正电荷的移动才能形成电流B ．电源是提供电压和电能的装置C ．通过导体的电流为零，电阻也为零D ．导体中有大量的自由电子，绝缘体中没有自由电子2．如图所示，当开关S 闭合后，关于①①①电表的类型及灯泡的串并联结构，下列说法正确的是（ ）A ．当1L 和2L 串联时，①是电压表，①①是电流表B ．当①①是电压表，①是电流表时，只有1L 发光C ．若①①同时是电压表，①是电流表，只有1L 发光D ．当①①①同时是电流表时，两灯并联且都亮3．铅笔是一种用来书写以及绘画素描专用的笔类，距今已有四百多年的历史．通常条件下，下列制成铅笔的几种材料中，属于导体的是（ ）A ．木材、橡皮B ．橡皮、金属C ．炭笔芯、金属D ．木材、炭笔芯4．发光二极管简称LED ，如图所示，把LED 接入电路，闭合开关后LED 正常发光，而且几乎不发热，以下说法正确的是（ ）A ．此图中电路是通路B ．LED 主要将电能转化为内能C．LED主要是由超导体材料制成的D．闭合开关后把电极正负极对调，LED不会发光5．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定6．如图所示，两灯泡均能正常工作，下列说法正确的是A．1、2是电流表，3是电压表B．1是电压表，2、3是电流表C．1、2、3是电流表D．1是电流表，2、3是电压表7．如图所示电路中，只闭合开关S1时，电压表，电流表均无示数；同时闭合S1、S2时，电流表有示数，电压表无示数，电路中仅有一处故障。
